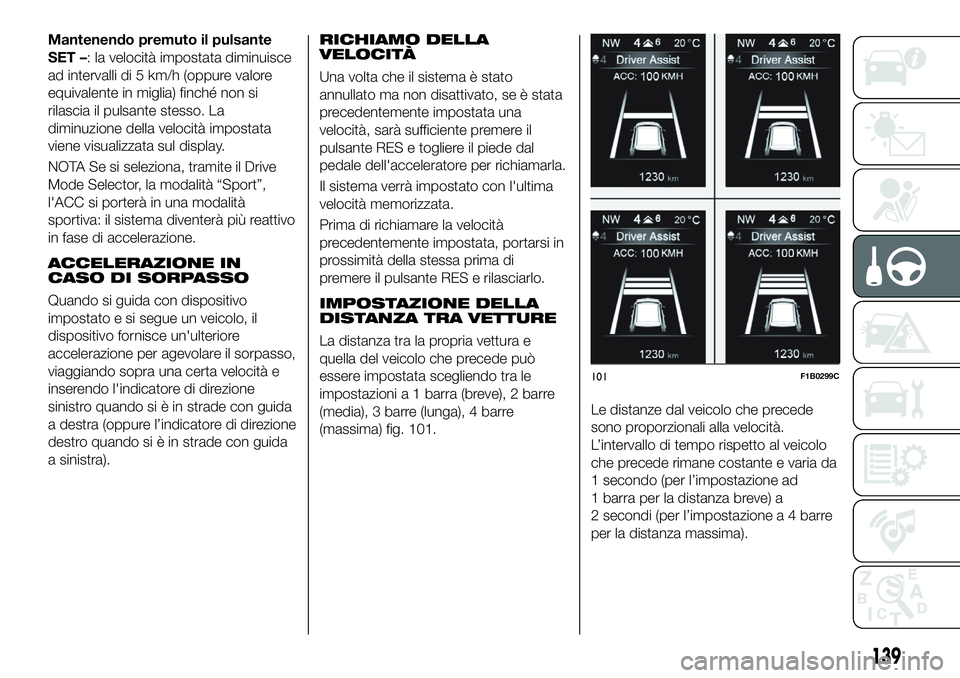

Mantenendo premuto il pulsante
SET –: la velocità impostata diminuisce
ad intervalli di 5 km/h (oppure valore
equivalente in miglia) finché non si
rilascia il pulsante stesso. La
diminuzione della velocità impostata
viene visualizzata sul display.
NOTA Se si seleziona, tramite il Drive
Mode Selector, la modalità “Sport”,
l'ACC si porterà in una modalità
sportiva: il sistema diventerà più reattivo
in fase di accelerazione.
ACCELERAZIONE IN
CASO DI SORPASSO
Quando si guida con dispositivo
impostato e si segue un veicolo, il
dispositivo fornisce un'ulteriore
accelerazione per agevolare il sorpasso,
viaggiando sopra una certa velocità e
inserendo l'indicatore di direzione
sinistro quando si è in strade con guida
a destra (oppure l’indicatore di direzione
destro quando si è in strade con guida
a sinistra).
RICHIAMO DELLA
VELOCITÀ
Una volta che il sistema è stato
annullato ma non disattivato, se è stata
precedentemente impostata una
velocità, sarà sufficiente premere il
pulsante RES e togliere il piede dal
pedale dell'acceleratore per richiamarla.
Il sistema verrà impostato con l'ultima
velocità memorizzata.
Prima di richiamare la velocità
precedentemente impostata, portarsi in
prossimità della stessa prima di
premere il pulsante RES e rilasciarlo.
IMPOSTAZIONE DELLA
DISTANZA TRA VETTURE
La distanza tra la propria vettura e
quella del veicolo che precede può
essere impostata scegliendo tra le
impostazioni a 1 barra (breve), 2 barre
(media), 3 barre (lunga), 4 barre
(massima) fig. 101.Le distanze dal veicolo che precede
sono proporzionali alla velocità.
L’intervallo di tempo rispetto al veicolo
che precede rimane costante e varia da
1 secondo (per l’impostazione ad
1 barra per la distanza breve) a
2 secondi (per l’impostazione a 4 barre
per la distanza massima).
101F1B0299C
139

Al primo utilizzo del dispositivo,
l’impostazione della distanza è 4
(massima). Una volta che la distanza
viene modificata dal guidatore, la nuova
distanza sarà memorizzata anche dopo
la disattivazione e riattivazione del
sistema.
Diminuzione distanza
Per diminuire l'impostazione relativa alla
distanza premere e rilasciare il pulsante
.
Ogni volta che si preme il pulsante
l'impostazione della distanza diminuisce
di una barra (più corta).
Se non sono presenti veicoli che
precedono viene mantenuta la velocità
impostata. Una volta raggiunta la
distanza più corta un’ulteriore pressione
del pulsante imposterà la distanza più
lunga.
La vettura mantiene la distanza
impostata finché:
il veicolo che precede accelera ad
una velocità superiore a quella
impostata;
il veicolo che precede esce dalla
corsia oppure dal campo di rilevamento
del sensore del dispositivo Adaptive
Cruise Control;
viene cambiata l'impostazione della
distanza;
si disattiva/annulla il dispositivo
Adaptive Cruise Control.AVVERTENZA La frenata massima
applicata dal dispositivo è limitata. Il
guidatore può comunque in ogni caso,
se necessario, sempre frenare
manualmente.
AVVERTENZA Se il dispositivo prevede
che il livello di frenata è insufficiente per
mantenere la distanza impostata, viene
segnalato al guidatore, mediante la
visualizzazione di un messaggio sul
display indicante l'avvicinamento al
veicolo che precede. Viene inoltre
emessa una segnalazione acustica. In
questo caso è opportuno frenare
immediatamente nella misura
necessaria a mantenere la distanza di
sicurezza dal veicolo che precede.
AVVERTENZA È responsabilità del
guidatore accertarsi che lungo la
traiettoria della vettura non siano
presenti pedoni, altre vetture oppure
oggetti. La mancata osservanza di tali
avvertenze potrebbe causare incidenti
oppure lesioni alle persone.
AVVERTENZA È completa
responsabilità del guidatore mantenere
la distanza di sicurezza dal veicolo che
precede, attenendosi alle norme stradali
vigenti nei vari paesi.
DISATTIVAZIONE
Il dispositivo viene disattivato e la
velocità impostata viene cancellata se:
si preme il pulsantedell'Adaptive
Cruise Control;
si preme il pulsantedel Cruise
Control elettronico;
si preme il pulsante dello Speed
Limiter;
si posiziona il dispositivo di
avviamento in STOP.
Il dispositivo viene annullato
(mantenendo memorizzata la velocità e
la distanza impostate):
quando si preme il pulsante CANC;
quando si verificano le condizioni
riportate nel paragrafo “Impostazione
della velocità desiderata”;
quando la velocità della vettura
scende al di sotto della velocità minima
impostabile (ad es. in presenza di veicoli
che procedono lentamente).
Se queste condizioni si verificano
durante una decelerazione del sistema
rispetto ad un veicolo che precede, il
sistema potrebbe continuare la
decelerazione, se necessario anche
dopo l’annullamento oppure la
disattivazione entro la velocità minima
impostabile del sistema.
140
AVVIAMENTO E GUIDA

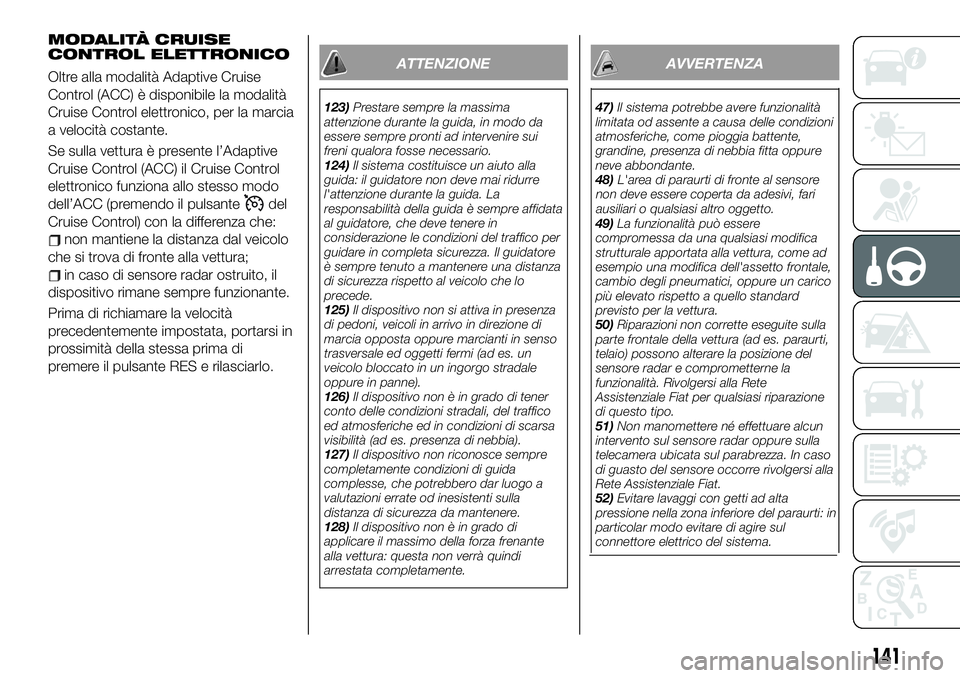

MODALITÀ CRUISE
CONTROL ELETTRONICO
Oltre alla modalità Adaptive Cruise
Control (ACC) è disponibile la modalità
Cruise Control elettronico, per la marcia
a velocità costante.
Se sulla vettura è presente l’Adaptive
Cruise Control (ACC) il Cruise Control
elettronico funziona allo stesso modo
dell’ACC (premendo il pulsante
del
Cruise Control) con la differenza che:
non mantiene la distanza dal veicolo
che si trova di fronte alla vettura;
in caso di sensore radar ostruito, il
dispositivo rimane sempre funzionante.
Prima di richiamare la velocità
precedentemente impostata, portarsi in
prossimità della stessa prima di
premere il pulsante RES e rilasciarlo.
ATTENZIONE
123)Prestare sempre la massima
attenzione durante la guida, in modo da
essere sempre pronti ad intervenire sui
freni qualora fosse necessario.
124)Il sistema costituisce un aiuto alla
guida: il guidatore non deve mai ridurre
l'attenzione durante la guida. La
responsabilità della guida è sempre affidata
al guidatore, che deve tenere in
considerazione le condizioni del traffico per
guidare in completa sicurezza. Il guidatore
è sempre tenuto a mantenere una distanza
di sicurezza rispetto al veicolo che lo
precede.
125)Il dispositivo non si attiva in presenza
di pedoni, veicoli in arrivo in direzione di
marcia opposta oppure marcianti in senso
trasversale ed oggetti fermi (ad es. un
veicolo bloccato in un ingorgo stradale
oppure in panne).
126)Il dispositivo non è in grado di tener
conto delle condizioni stradali, del traffico
ed atmosferiche ed in condizioni di scarsa
visibilità (ad es. presenza di nebbia).
127)Il dispositivo non riconosce sempre
completamente condizioni di guida
complesse, che potrebbero dar luogo a
valutazioni errate od inesistenti sulla
distanza di sicurezza da mantenere.
128)Il dispositivo non è in grado di
applicare il massimo della forza frenante
alla vettura: questa non verrà quindi
arrestata completamente.
AVVERTENZA
47)Il sistema potrebbe avere funzionalità
limitata od assente a causa delle condizioni
atmosferiche, come pioggia battente,
grandine, presenza di nebbia fitta oppure
neve abbondante.
48)
49)La funzionalità può essere
compromessa da una qualsiasi modifica
strutturale apportata alla vettura, come ad
esempio una modifica dell'assetto frontale,
cambio degli pneumatici, oppure un carico
più elevato rispetto a quello standard
previsto per la vettura.
50)Riparazioni non corrette eseguite sulla
parte frontale della vettura (ad es. paraurti,
telaio) possono alterare la posizione del
sensore radar e comprometterne la
funzionalità. Rivolgersi alla Rete
Assistenziale Fiat per qualsiasi riparazione
di questo tipo.
51)Non manomettere né effettuare alcun
intervento sul sensore radar oppure sulla
telecamera ubicata sul parabrezza. In caso
di guasto del sensore occorre rivolgersi alla
Rete Assistenziale Fiat.
52)Evitare lavaggi con getti ad alta
pressione nella zona inferiore del paraurti: in
particolar modo evitare di agire sul
connettore elettrico del sistema.
141
L'area di paraurti di fronte al sensore
non deve essere coperta da adesivi, fari
ausiliari o qualsiasi altro oggetto.

53)Attenzione a riparazioni e nuove
verniciature nella zona intorno al sensore
(mostrina che copre il sensore sul lato
sinistro del paraurti). In caso di urti frontali il
sensore può disattivarsi automaticamente e
visualizzare, sul display, una segnalazione
per indicare di far riparare il sensore. Anche
in assenza di segnalazioni di
malfunzionamento, disattivare la funzionalità
del sistema se si sospetta che la posizione
del sensore radar sia stata alterata (ad es. a
causa di urti frontali a bassa velocità come
nelle manovre di parcheggio). In questi
casi, rivolgersi alla Rete Assistenziale Fiat
per provvedere al riallineamento od alla
sostituzione del sensore radar.DRIVE MODE
SELECTOR
(selettore modalità
di guida)
(ove presente)
Il dispositivo consente, agendo
manualmente sulla ghiera rotativa A
fig. 102 della manopola ubicata sul
tunnel centrale, di impostare tre diverse
modalità di guida ("risposta della
vettura") in funzione delle esigenze del
guidatore e delle condizioni stradali.
- modalità "Auto"
- modalità "All Weather"
- modalità "Sport".
Il dispositivo, attraverso l'elettronica di
bordo, agisce sui sistemi di controllo
dinamico della vettura: motore, sterzo,
sistema ESC, sistema 4x4, cambio,
interfacciandosi inoltre col quadro
strumenti.La ghiera rotativa è di tipo
"monostabile" ovvero, al rilascio, torna
sempre in posizione centrale.
L'accettazione da parte del sistema
della modalità di guida richiesta viene
segnalata dall'accensione del LED
ubicato accanto all'ideogramma, ed alla
visualizzazione, sul display del quadro
strumenti, del simbolo corrispondente
all'ideogramma.
All'avviamento del motore il sistema
normalmente mantiene la modalità di
guida attiva prima dell'arresto dello
stesso. Per versioni/mercati ove
previsto il sistema all'avviamento si
predispone sempre in modalità "Auto".
MODALITÀ "Auto"
Modalità raccomandata per una guida
normale, finalizzata al comfort ed alla
sicurezza in condizioni di guida ed
aderenza normali. Tale modalità riduce
inoltre il consumo di combustibile, in
quanto automaticamente provvede,
oltre che a modificare la ripartizione di
coppia motrice tra assale anteriore e
posteriore, a disconnettere, qualora le
condizioni di guida e del terreno lo
consentano, la trasmissione alle ruote
posteriori.
102F1B0721
142
AVVIAMENTO E GUIDA

Inserimento
Partendo dalla modalità "All Weather"
attiva, ruotare la ghiera in senso
antiorario mantenendola in questa
posizione per almeno mezzo secondo e
comunque fino all'accensione del LED
relativo ed alla visualizzazione della
modalità selezionata sul display. Si
spegnerà contemporaneamente il LED
relativo alla modalità precedentemente
inserita. Dopo il rilascio la ghiera ritorna
in posizione centrale.
Partendo dalla modalità "Sport" attiva,
ruotare la ghiera in senso orario
mantenendola in questa posizione per
almeno mezzo secondo e comunque
fino all'accensione del LED relativo ed
alla visualizzazione della modalità
selezionata sul display. Si spegnerà
contemporaneamente il LED relativo
alla modalità precedentemente inserita.
Dopo il rilascio la ghiera ritorna in
posizione centrale.
MODALITÀ "All Weather"
È un modalità finalizzata alla sicurezza
di guida in condizioni di bassa aderenza
vettura (asfalto bagnato, scivoloso,
pioggia, neve). Ne è inoltre consigliato
l'utilizzo per la guida su strada sterrata
o fuoristrada.Inserimento
Partendo dalla modalità "Auto" attiva,
ruotare la ghiera in senso orario
mantenendola in questa posizione per
almeno mezzo secondo e comunque
fino all'accensione del LED relativo ed
alla visualizzazione della modalità
selezionata sul display. Si spegnerà
contemporaneamente il LED relativo
alla modalità precedentemente inserita.
Dopo il rilascio la ghiera ritorna in
posizione centrale.
Partendo dalla modalità "Sport" attiva,
ruotare la ghiera in senso antiorario
mantenendola in questa posizione per
almeno mezzo secondo e comunque
fino all'accensione del LED relativo ed
alla visualizzazione della modalità
selezionata sul display. Si spegnerà
contemporaneamente il LED relativo
alla modalità precedentemente inserita.
Dopo il rilascio la ghiera ritorna in
posizione centrale.
MODALITÀ "Sport"
È la modalità che enfatizza il piacere di
una guida sportiva; aumenta però i
consumi di combustibile. Viene
ottimizzata la trazione che consente un
miglioramento delle prestazioni,
relativamente alla tenuta di strada della
vettura, anche in curva.Inserimento
Partendo dalla modalità "Auto" attiva,
ruotare la ghiera in senso antiorario
mantenendola in questa posizione per
almeno mezzo secondo e comunque
fino all'accensione del LED relativo ed
alla visualizzazione della modalità
selezionata sul display. Si spegnerà
contemporaneamente il LED relativo
alla modalità precedentemente inserita.
Dopo il rilascio la ghiera ritorna in
posizione centrale.
Partendo dalla modalità "All Weather"
attiva, ruotare la ghiera in senso orario
mantenendola in questa posizione per
almeno mezzo secondo e comunque
fino all'accensione del LED relativo ed
alla visualizzazione della modalità
selezionata sul display. Si spegnerà
contemporaneamente il LED relativo
alla modalità precedentemente inserita.
Dopo il rilascio la ghiera ritorna in
posizione centrale.
SEGNALAZIONI DI
ANOMALIA
In caso di anomalia sia al sistema, sia al
selettore, verrà automaticamente inibita la
possibilità di cambio modalità. Il sistema si
predisporrà automaticamente in modalità
"Auto". In questi casi il display visualizzerà
un avvertenza dedicata. Recarsi appena
possibile alla Rete Assistenziale Fiat per il
controllo del sistema.
143

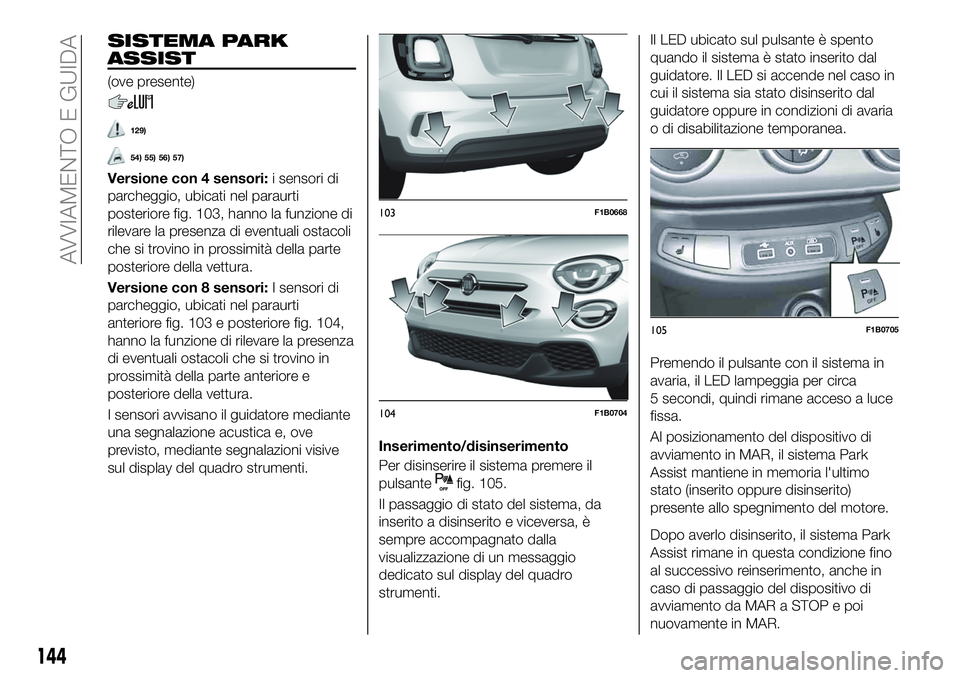

SISTEMA PARK
ASSIST
(ove presente)
129)
54) 55) 56) 57)
Versione con 4 sensori:i sensori di
parcheggio, ubicati nel paraurti
posteriore fig. 103, hanno la funzione di
rilevare la presenza di eventuali ostacoli
che si trovino in prossimità della parte
posteriore della vettura.
Versione con 8 sensori:I sensori di
parcheggio, ubicati nel paraurti
anteriore fig. 103 e posteriore fig. 104,
hanno la funzione di rilevare la presenza
di eventuali ostacoli che si trovino in
prossimità della parte anteriore e
posteriore della vettura.
I sensori avvisano il guidatore mediante
una segnalazione acustica e, ove
previsto, mediante segnalazioni visive
sul display del quadro strumenti.Inserimento/disinserimento
Per disinserire il sistema premere il
pulsante
fig. 105.
Il passaggio di stato del sistema, da
inserito a disinserito e viceversa, è
sempre accompagnato dalla
visualizzazione di un messaggio
dedicato sul display del quadro
strumenti.Il LED ubicato sul pulsante è spento
quando il sistema è stato inserito dal
guidatore. Il LED si accende nel caso in
cui il sistema sia stato disinserito dal
guidatore oppure in condizioni di avaria
o di disabilitazione temporanea.
Premendo il pulsante con il sistema in
avaria, il LED lampeggia per circa
5 secondi, quindi rimane acceso a luce
fissa.
Al posizionamento del dispositivo di
avviamento in MAR, il sistema Park
Assist mantiene in memoria l'ultimo
stato (inserito oppure disinserito)
presente allo spegnimento del motore.
Dopo averlo disinserito, il sistema Park
Assist rimane in questa condizione fino
al successivo reinserimento, anche in
caso di passaggio del dispositivo di
avviamento da MAR a STOP e poi
nuovamente in MAR.
103F1B0668
104F1B0704
105F1B0705
144
AVVIAMENTO E GUIDA

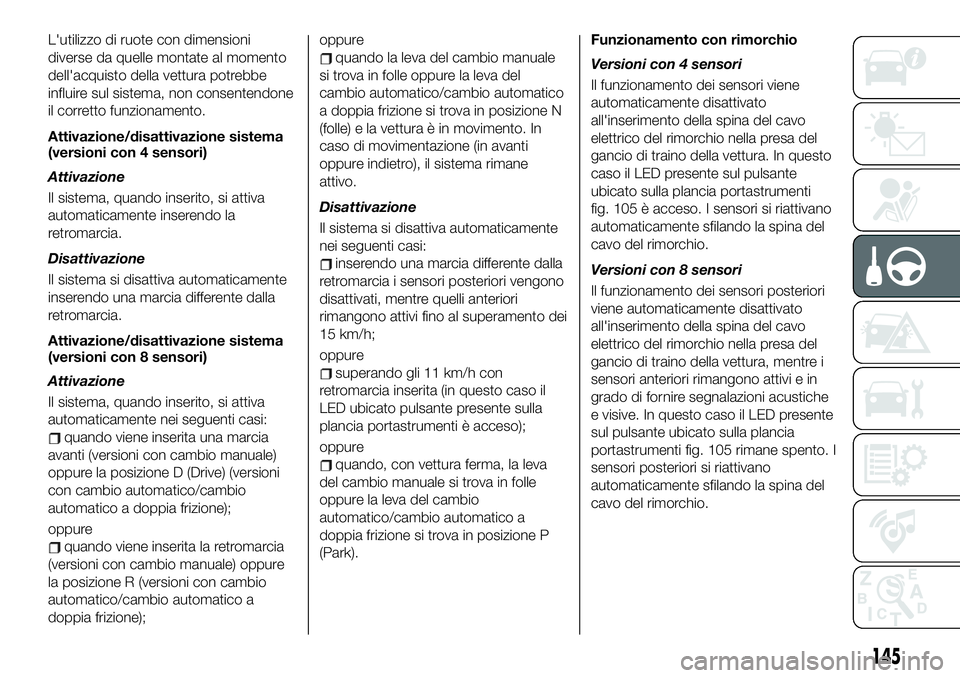

L'utilizzo di ruote con dimensioni
diverse da quelle montate al momento
dell'acquisto della vettura potrebbe
influire sul sistema, non consentendone
il corretto funzionamento.
Attivazione/disattivazione sistema
(versioni con 4 sensori)
Attivazione
Il sistema, quando inserito, si attiva
automaticamente inserendo la
retromarcia.
Disattivazione
Il sistema si disattiva automaticamente
inserendo una marcia differente dalla
retromarcia.
Attivazione/disattivazione sistema
(versioni con 8 sensori)
Attivazione
Il sistema, quando inserito, si attiva
automaticamente nei seguenti casi:
quando viene inserita una marcia
avanti (versioni con cambio manuale)
oppure la posizione D (Drive) (versioni
con cambio automatico/cambio
automatico a doppia frizione);
oppure
quando viene inserita la retromarcia
(versioni con cambio manuale) oppure
la posizione R (versioni con cambio
automatico/cambio automatico a
doppia frizione);oppure
quando la leva del cambio manuale
si trova in folle oppure la leva del
cambio automatico/cambio automatico
a doppia frizione si trova in posizione N
(folle) e la vettura è in movimento. In
caso di movimentazione (in avanti
oppure indietro), il sistema rimane
attivo.
Disattivazione
Il sistema si disattiva automaticamente
nei seguenti casi:
inserendo una marcia differente dalla
retromarcia i sensori posteriori vengono
disattivati, mentre quelli anteriori
rimangono attivi fino al superamento dei
15 km/h;
oppure
superando gli 11 km/h con
retromarcia inserita (in questo caso il
LED ubicato pulsante presente sulla
plancia portastrumenti è acceso);
oppure
quando, con vettura ferma, la leva
del cambio manuale si trova in folle
oppure la leva del cambio
automatico/cambio automatico a
doppia frizione si trova in posizione P
(Park).Funzionamento con rimorchio
Versioni con 4 sensori
Il funzionamento dei sensori viene
automaticamente disattivato
all'inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura. In questo
caso il LED presente sul pulsante
ubicato sulla plancia portastrumenti
fig. 105 è acceso. I sensori si riattivano
automaticamente sfilando la spina del
cavo del rimorchio.
Versioni con 8 sensori
Il funzionamento dei sensori posteriori
viene automaticamente disattivato
all'inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura, mentre i
sensori anteriori rimangono attivi e in
grado di fornire segnalazioni acustiche
e visive. In questo caso il LED presente
sul pulsante ubicato sulla plancia
portastrumenti fig. 105 rimane spento. I
sensori posteriori si riattivano
automaticamente sfilando la spina del
cavo del rimorchio.
145

AVVERTENZE GENERALI
Esistono alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
una sensibilità ridotta del sensore e
riduzione delle prestazioni del sistema
di ausilio al parcheggio potrebbero
essere dovute alla presenza sulla
superficie del sensore di: ghiaccio,
neve, fango, verniciatura multipla;
il sensore rileva un oggetto non
esistente ("disturbo di eco") causato da
disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia
(condizioni di vento estreme), grandine;
le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici);
le prestazioni del sistema di ausilio al
parcheggio possono anche essere
influenzate dalla posizione dei sensori,
ad esempio variando gli assetti (a causa
dell'usura di ammortizzatori,
sospensioni) oppure cambiando
pneumatici, caricando troppo la vettura,
facendo montare assetti specifici che
prevedano l'abbassamento della
vettura;
la presenza del gancio di traino in
assenza di rimorchio, che potrebbe
interferire con il corretto funzionamento
dei sensori di parcheggio posteriori.
Prima di utilizzare il sistema Park Assist,
si consiglia di smontare dalla vettura il
complessivo sfera gancio di traino e
relativo attacco quando la vettura non è
impiegata per operazioni di traino.
L'inosservanza di tale prescrizione può
causare lesioni personali o danni a
vetture od ostacoli in quanto, quando
viene emessa la segnalazione acustica
continua, la sfera del gancio di traino si
trova già in una posizione molto più
ravvicinata all'ostacolo rispetto al
paraurti posteriore. Nel caso in cui si
volesse lasciare sempre montato il
gancio traino senza avere un rimorchio
di seguito, è opportuno rivolgersi alla
Rete Assistenziale Fiat per permettere
le operazioni di aggiornamento del
sistema Park Assist, in quanto il gancio
traino potrebbe essere rilevato come un
ostacolo dai sensori centrali.
la presenza di adesivi sui sensori.
Prestare quindi attenzione a non
sovrapporre alcun adesivo sui sensori
stessi.
ATTENZIONE
129)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose,
è sempre e comunque affidata al
guidatore. Effettuando queste manovre,
assicurarsi sempre che non siano presenti
né persone (specialmente bambini) né
animali lungo la traiettoria che si intende
percorrere. I sensori di parcheggio
costituiscono un aiuto per il guidatore, il
quale però non deve mai ridurre
l'attenzione durante manovre
potenzialmente pericolose, anche se
eseguite a bassa velocità.
AVVERTENZA
54)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve
oppure ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l'uso di
panni asciutti, ruvidi o duri. I sensori
devono essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre i 10 cm di
distanza.
146
AVVIAMENTO E GUIDA

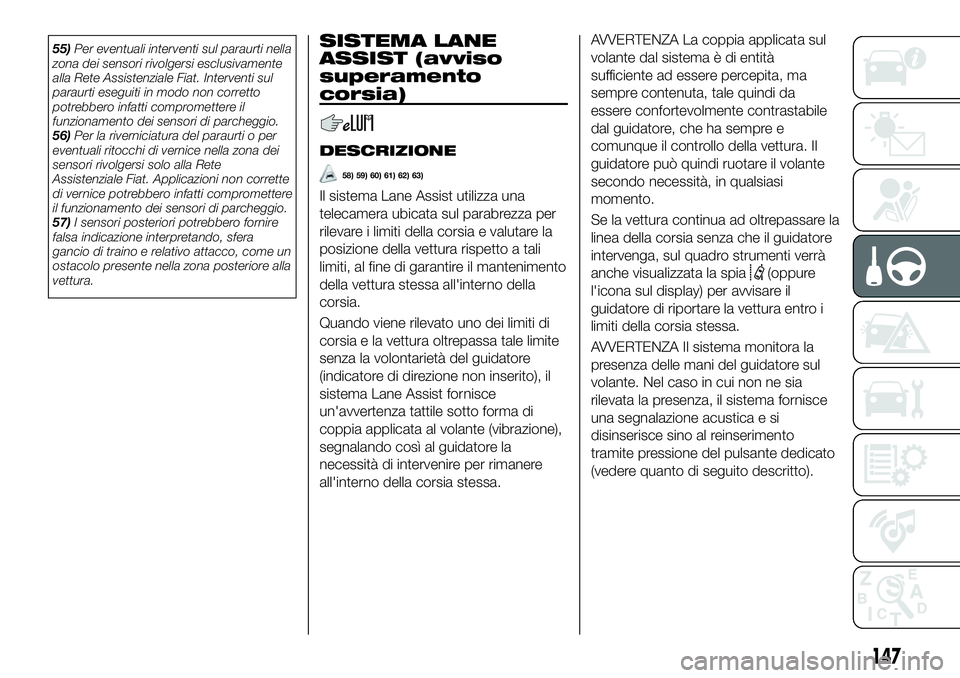

55)Per eventuali interventi sul paraurti nella
zona dei sensori rivolgersi esclusivamente
alla Rete Assistenziale Fiat. Interventi sul
paraurti eseguiti in modo non corretto
potrebbero infatti compromettere il
funzionamento dei sensori di parcheggio.
56)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Fiat. Applicazioni non corrette
di vernice potrebbero infatti compromettere
il funzionamento dei sensori di parcheggio.
57)I sensori posteriori potrebbero fornire
falsa indicazione interpretando, sfera
gancio di traino e relativo attacco, come un
ostacolo presente nella zona posteriore alla
vettura.SISTEMA LANE
ASSIST (avviso
superamento
corsia)
DESCRIZIONE
58) 59) 60) 61) 62) 63)
Il sistema Lane Assist utilizza una
telecamera ubicata sul parabrezza per
rilevare i limiti della corsia e valutare la
posizione della vettura rispetto a tali
limiti, al fine di garantire il mantenimento
della vettura stessa all'interno della
corsia.
Quando viene rilevato uno dei limiti di
corsia e la vettura oltrepassa tale limite
senza la volontarietà del guidatore
(indicatore di direzione non inserito), il
sistema Lane Assist fornisce
un'avvertenza tattile sotto forma di
coppia applicata al volante (vibrazione),
segnalando così al guidatore la
necessità di intervenire per rimanere
all'interno della corsia stessa.AVVERTENZA La coppia applicata sul
volante dal sistema è di entità
sufficiente ad essere percepita, ma
sempre contenuta, tale quindi da
essere confortevolmente contrastabile
dal guidatore, che ha sempre e
comunque il controllo della vettura. Il
guidatore può quindi ruotare il volante
secondo necessità, in qualsiasi
momento.
Se la vettura continua ad oltrepassare la
linea della corsia senza che il guidatore
intervenga, sul quadro strumenti verrà
anche visualizzata la spia
(oppure
l'icona sul display) per avvisare il
guidatore di riportare la vettura entro i
limiti della corsia stessa.
AVVERTENZA Il sistema monitora la
presenza delle mani del guidatore sul
volante. Nel caso in cui non ne sia
rilevata la presenza, il sistema fornisce
una segnalazione acustica e si
disinserisce sino al reinserimento
tramite pressione del pulsante dedicato
(vedere quanto di seguito descritto).
147

INSERIMENTO/
DISINSERIMENTO
SISTEMA
Il sistema Lane Assist può essere
abilitato / disabilitato mediante pulsante
A fig. 106, ubicato sulla leva sinistra.
Ad ogni avviamento del motore, il
sistema mantiene lo stato di
inserimento presente al precedente
arresto.
Su alcune versioni, sul display viene
visualizzato un messaggio dedicato
all'inserimento e al disinserimento.
Condizioni di attivazione
Dopo essere stato inserito, il sistema
diventa attivo esclusivamente al
verificarsi delle seguenti condizioni:
il guidatore mantiene almeno una
mano sul volante;
la velocità vettura è compresa tra
60 km/h e 180 km/h;
una delle linee di delimitazione della
corsia è perfettamente visibile;
le condizioni di visibilità sono
adeguate;
la strada è rettilinea o presenta curve
ad ampio raggio;
si mantiene un'adeguata distanza di
sicurezza dal veicolo che precede;
l'indicatore di direzione (di
abbandono corsia) non risulta attivato;
NOTA Il sistema non applica la
vibrazione al volante ogni volta che
viene attivato un sistema di sicurezza
(freni, sistema ABS, sistema ASR,
sistema ESC, sistema Full Brake
Control, ecc.).
AVVERTENZA
58)Carichi sporgenti posizionati sul tetto
della vettura potrebbero interferire con il
corretto funzionamento della telecamera.
Prima di partire assicurarsi pertanto di
sistemare bene il carico in modo da non
coprire il campo d’azione della telecamera.
59)Se in seguito a graffi, scheggiature,
rottura del parabrezza fosse necessario
effettuarne la sostituzione, occorre rivolgersi
esclusivamente alla Rete Assistenziale Fiat.
Non effettuare la sostituzione del
parabrezza autonomamente, pericolo di
malfunzionamento! Si raccomanda
comunque di effettuare la sostituzione del
parabrezza nel caso in cui esso sia
danneggiato nella zona della telecamera.60)Non manomettere né effettuare alcun
intervento sulla telecamera. Non ostruire le
aperture presenti nel ricoprimento estetico
ubicato sotto allo specchio retrovisore
interno. In caso di guasto della telecamera
occorre rivolgersi alla Rete Assistenziale
Fiat.
61)Non coprire il campo d'azione della
telecamera con adesivi o altri oggetti.
Prestare attenzione anche ad oggetti
presenti sul cofano della vettura (ad es.
strato di neve) ed assicurarsi che non
interferiscano con la telecamera.
62)La telecamera potrebbe avere
funzionalità limitata od assente a causa
delle condizioni atmosferiche, come pioggia
battente, grandine, presenza di nebbia fitta,
neve abbondante, formazione di strati di
ghiaccio sul parabrezza.
63)La funzionalità della telecamera può
inoltre essere compromessa dalla presenza
di polvere, condensa, sporcizia o ghiaccio
sul parabrezza, dalle condizioni del traffico
(ad es. veicoli marcianti non allineati alla
propria vettura, veicoli marcianti in senso
trasversale o in direzione opposta sulla
stessa corsia, curva con piccolo raggio di
curvatura), dalle condizioni del fondo
stradale e dalle condizioni di guida (ad es.
guida fuoristrada). Assicurarsi pertanto di
mantenere sempre pulito il parabrezza. Per
evitare di rigare il parabrezza utilizzare
detergenti specifici e panni ben puliti. Inoltre
la funzionalità della telecamera può essere
limitata oppure assente in alcune condizioni
di guida, traffico e fondo stradale.
106F1B0334C
148
AVVIAMENTO E GUIDA
