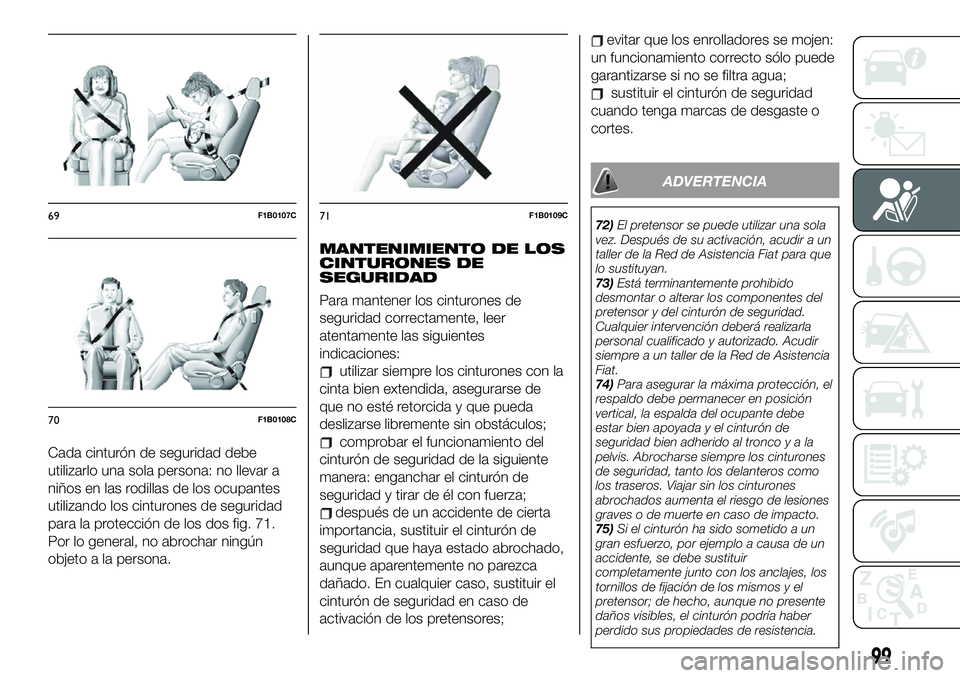

Cada cinturón de seguridad debe
utilizarlo una sola persona: no llevar a
niños en las rodillas de los ocupantes
utilizando los cinturones de seguridad
para la protección de los dos fig. 71.
Por lo general, no abrochar ningún
objeto a la persona.
MANTENIMIENTO DE LOS
CINTURONES DE
SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes
indicaciones:
utilizar siempre los cinturones con la
cinta bien extendida, asegurarse de
que no esté retorcida y que pueda
deslizarse libremente sin obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón de
seguridad que haya estado abrochado,
aunque aparentemente no parezca
dañado. En cualquier caso, sustituir el
cinturón de seguridad en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo puede
garantizarse si no se filtra agua;
sustituir el cinturón de seguridad
cuando tenga marcas de desgaste o
cortes.
ADVERTENCIA
72)El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a un
taller de la Red de Asistencia Fiat para que
lo sustituyan.
73)Está terminantemente prohibido
desmontar o alterar los componentes del
pretensor y del cinturón de seguridad.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a un taller de la Red de Asistencia
Fiat.
74)Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, la espalda del ocupante debe
estar bien apoyada y el cinturón de
seguridad bien adherido al troncoyala
pelvis. Abrocharse siempre los cinturones
de seguridad, tanto los delanteros como
los traseros. Viajar sin los cinturones
abrochados aumenta el riesgo de lesiones
graves o de muerte en caso de impacto.
75)Si el cinturón ha sido sometido a un
gran esfuerzo, por ejemplo a causa de un
accidente, se debe sustituir
completamente junto con los anclajes, los
tornillos de fijación de los mismos y el
pretensor; de hecho, aunque no presente
daños visibles, el cinturón podría haber
perdido sus propiedades de resistencia.69F1B0107C
70F1B0108C
71F1B0109C
99

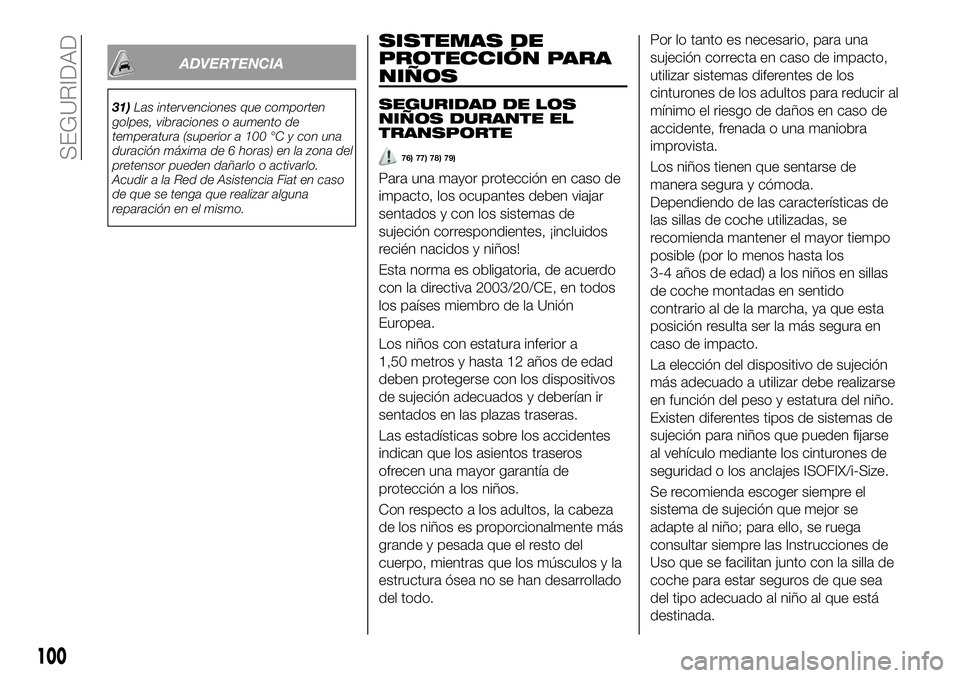

ADVERTENCIA
31)Las intervenciones que comporten
golpes, vibraciones o aumento de
temperatura (superior a 100 °C y con una
duración máxima de 6 horas) en la zona del
pretensor pueden dañarlo o activarlo.
Acudir a la Red de Asistencia Fiat en caso
de que se tenga que realizar alguna
reparación en el mismo.
SISTEMAS DE
PROTECCIÓN PARA
NIÑOS
SEGURIDAD DE LOS
NIÑOS DURANTE EL
TRANSPORTE
76) 77) 78) 79)
Para una mayor protección en caso de
impacto, los ocupantes deben viajar
sentados y con los sistemas de
sujeción correspondientes, ¡incluidos
recién nacidos y niños!
Esta norma es obligatoria, de acuerdo
con la directiva 2003/20/CE, en todos
los países miembro de la Unión
Europea.
Los niños con estatura inferior a
1,50 metros y hasta 12 años de edad
deben protegerse con los dispositivos
de sujeción adecuados y deberían ir
sentados en las plazas traseras.
Las estadísticas sobre los accidentes
indican que los asientos traseros
ofrecen una mayor garantía de
protección a los niños.
Con respecto a los adultos, la cabeza
de los niños es proporcionalmente más
grande y pesada que el resto del
cuerpo, mientras que los músculos y la
estructura ósea no se han desarrollado
del todo.Por lo tanto es necesario, para una
sujeción correcta en caso de impacto,
utilizar sistemas diferentes de los
cinturones de los adultos para reducir al
mínimo el riesgo de daños en caso de
accidente, frenada o una maniobra
improvista.
Los niños tienen que sentarse de
manera segura y cómoda.
Dependiendo de las características de
las sillas de coche utilizadas, se
recomienda mantener el mayor tiempo
posible (por lo menos hasta los
3-4 años de edad) a los niños en sillas
de coche montadas en sentido
contrario al de la marcha, ya que esta
posición resulta ser la más segura en
caso de impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del niño.
Existen diferentes tipos de sistemas de
sujeción para niños que pueden fijarse
al vehículo mediante los cinturones de
seguridad o los anclajes ISOFIX/i-Size.
Se recomienda escoger siempre el
sistema de sujeción que mejor se
adapte al niño; para ello, se ruega
consultar siempre las Instrucciones de
Uso que se facilitan junto con la silla de
coche para estar seguros de que sea
del tipo adecuado al niño al que está
destinada.
100
SEGURIDAD

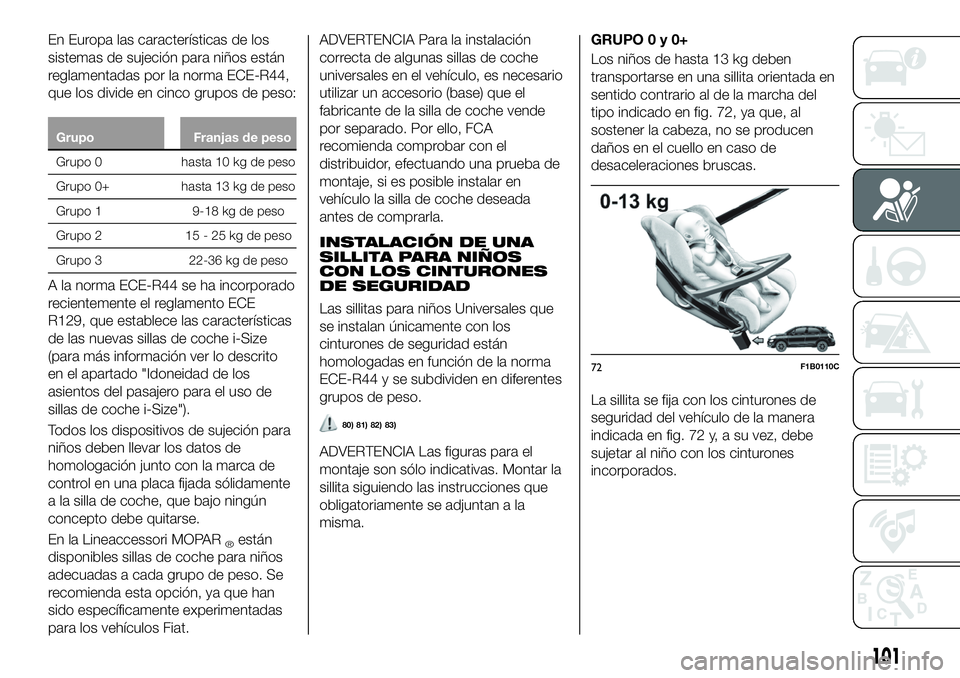

En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma ECE-R44,
que los divide en cinco grupos de peso:
Grupo Franjas de peso
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
A la norma ECE-R44 se ha incorporado
recientemente el reglamento ECE
R129, que establece las características
de las nuevas sillas de coche i-Size
(para más información ver lo descrito
en el apartado "Idoneidad de los
asientos del pasajero para el uso de
sillas de coche i-Size").
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente
a la silla de coche, que bajo ningún
concepto debe quitarse.
En la Lineaccessori MOPAR
®están
disponibles sillas de coche para niños
adecuadas a cada grupo de peso. Se
recomienda esta opción, ya que han
sido específicamente experimentadas
para los vehículos Fiat.ADVERTENCIA Para la instalación
correcta de algunas sillas de coche
universales en el vehículo, es necesario
utilizar un accesorio (base) que el
fabricante de la silla de coche vende
por separado. Por ello, FCA
recomienda comprobar con el
distribuidor, efectuando una prueba de
montaje, si es posible instalar en
vehículo la silla de coche deseada
antes de comprarla.
INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
CON LOS CINTURONES
DE SEGURIDAD
Las sillitas para niños Universales que
se instalan únicamente con los
cinturones de seguridad están
homologadas en función de la norma
ECE-R44 y se subdividen en diferentes
grupos de peso.
80) 81) 82) 83)
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan a la
misma.
GRUPO0y0+
Los niños de hasta 13 kg deben
transportarse en una sillita orientada en
sentido contrario al de la marcha del
tipo indicado en fig. 72, ya que, al
sostener la cabeza, no se producen
daños en el cuello en caso de
desaceleraciones bruscas.
La sillita se fija con los cinturones de
seguridad del vehículo de la manera
indicada en fig. 72 y, a su vez, debe
sujetar al niño con los cinturones
incorporados.
72F1B0110C
101

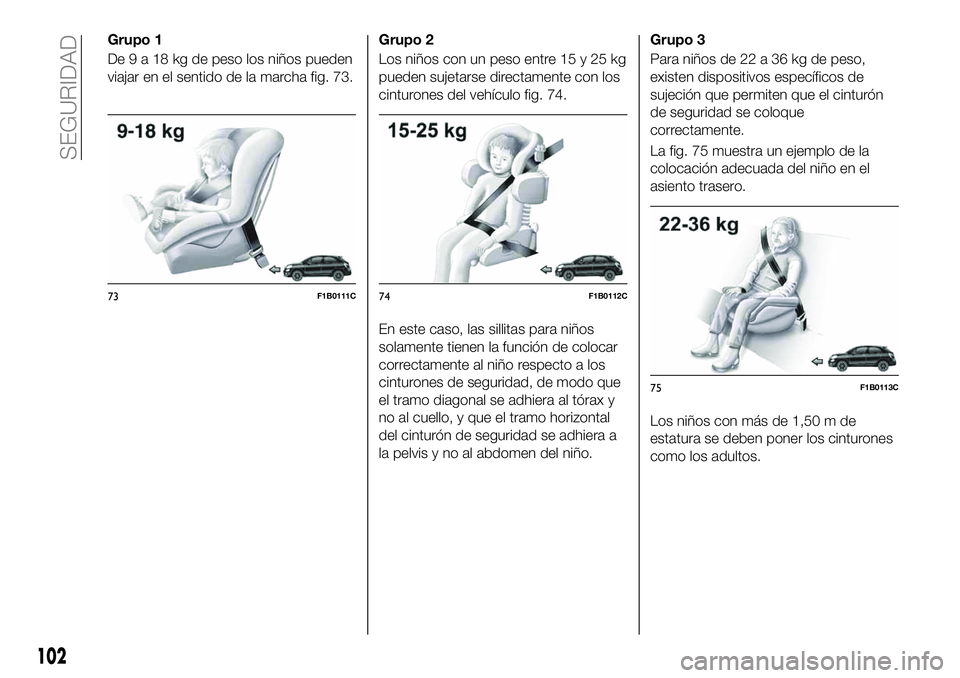

Grupo 1
De9a18kgdepeso los niños pueden
viajar en el sentido de la marcha fig. 73.Grupo 2
Los niños con un peso entre 15 y 25 kg
pueden sujetarse directamente con los
cinturones del vehículo fig. 74.
En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax y
no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera a
la pelvis y no al abdomen del niño.Grupo 3
Para niños de 22 a 36 kg de peso,
existen dispositivos específicos de
sujeción que permiten que el cinturón
de seguridad se coloque
correctamente.
La fig. 75 muestra un ejemplo de la
colocación adecuada del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
73F1B0111C74F1B0112C
75F1B0113C
102
SEGURIDAD

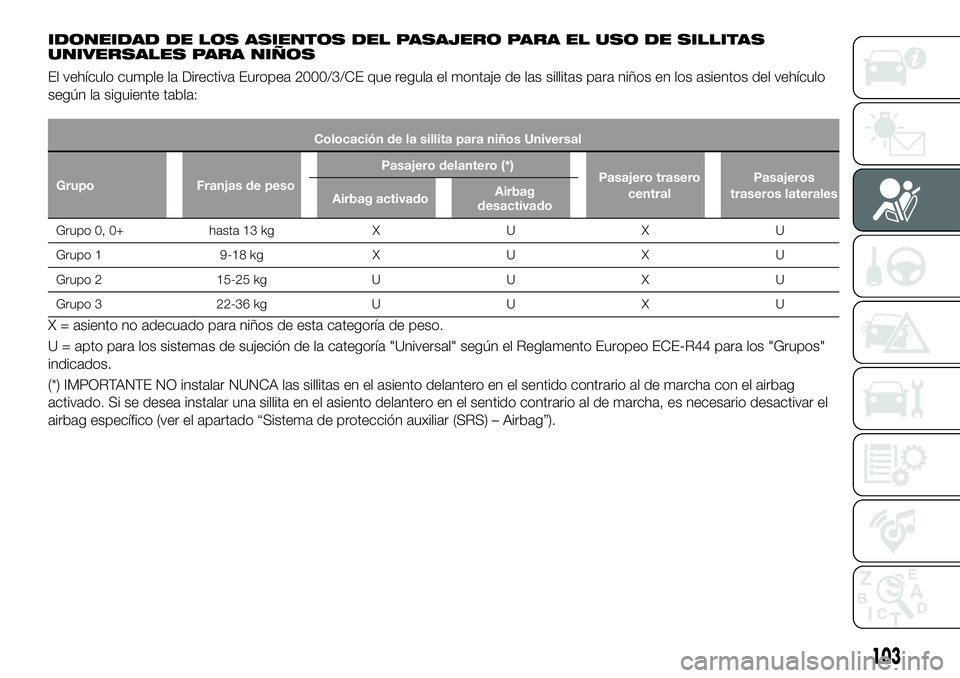

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de pesoPasajero delantero (*)
Pasajero trasero
centralPasajeros
traseros laterales
Airbag activadoAirbag
desactivado
Grupo 0, 0+ hasta 13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
(*) IMPORTANTE NO instalar NUNCA las sillitas en el asiento delantero en el sentido contrario al de marcha con el airbag
activado. Si se desea instalar una sillita en el asiento delantero en el sentido contrario al de marcha, es necesario desactivar el
airbag específico (ver el apartado “Sistema de protección auxiliar (SRS) – Airbag”).
103

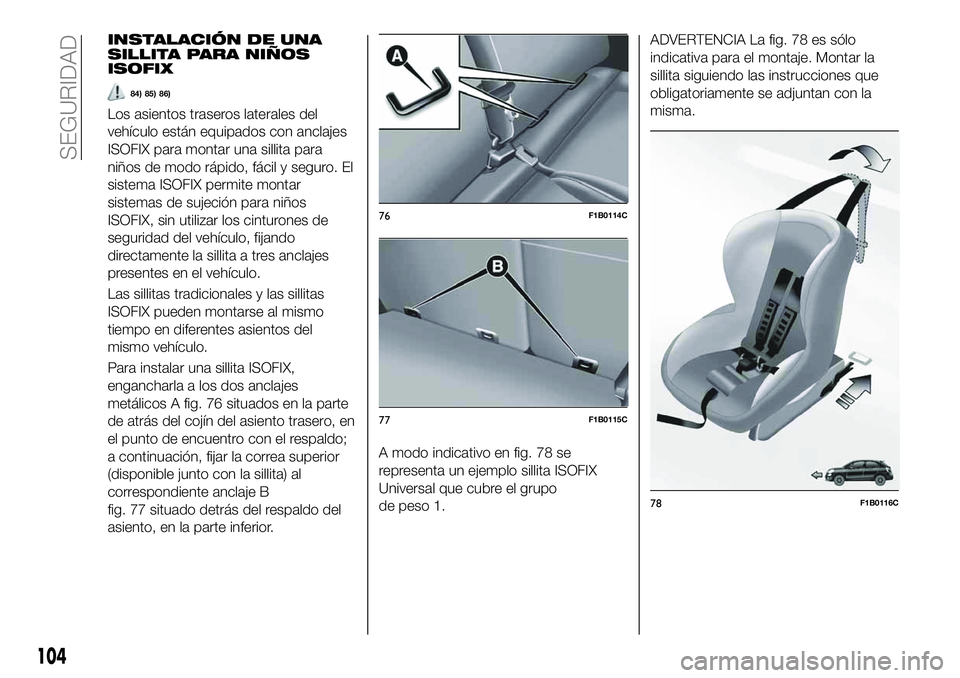

INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
ISOFIX
84) 85) 86)
Los asientos traseros laterales del
vehículo están equipados con anclajes
ISOFIX para montar una sillita para
niños de modo rápido, fácil y seguro. El
sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la sillita a tres anclajes
presentes en el vehículo.
Las sillitas tradicionales y las sillitas
ISOFIX pueden montarse al mismo
tiempo en diferentes asientos del
mismo vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes
metálicos A fig. 76 situados en la parte
de atrás del cojín del asiento trasero, en
el punto de encuentro con el respaldo;
a continuación, fijar la correa superior
(disponible junto con la sillita) al
correspondiente anclaje B
fig. 77 situado detrás del respaldo del
asiento, en la parte inferior.A modo indicativo en fig. 78 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo
de peso 1.
ADVERTENCIA La fig. 78 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
76F1B0114C
77F1B0115C
78F1B0116C
104
SEGURIDAD

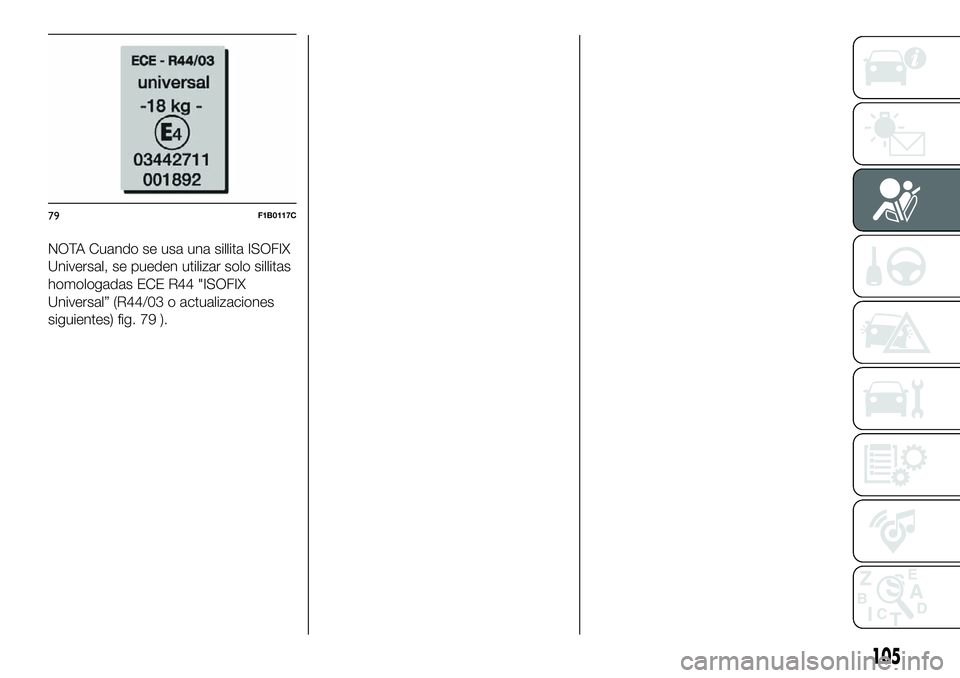

NOTA Cuando se usa una sillita ISOFIX
Universal, se pueden utilizar solo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) fig. 79 ).
79F1B0117C
105

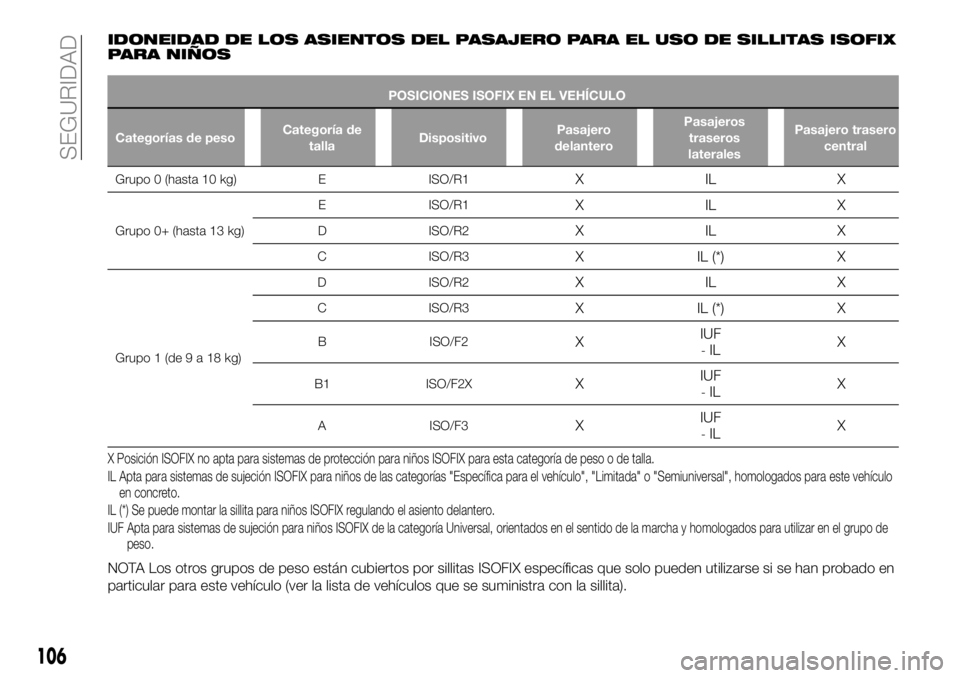

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de pesoCategoría de
tallaDispositivoPasajero
delanteroPasajeros
traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
AISO/F3XIUF-ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados paraeste vehículo
en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en el grupo de
peso.
NOTA Los otros grupos de peso están cubiertos por sillitas ISOFIX específicas que solo pueden utilizarse si se han probado en
particular para este vehículo (ver la lista de vehículos que se suministra con la sillita).
106
SEGURIDAD

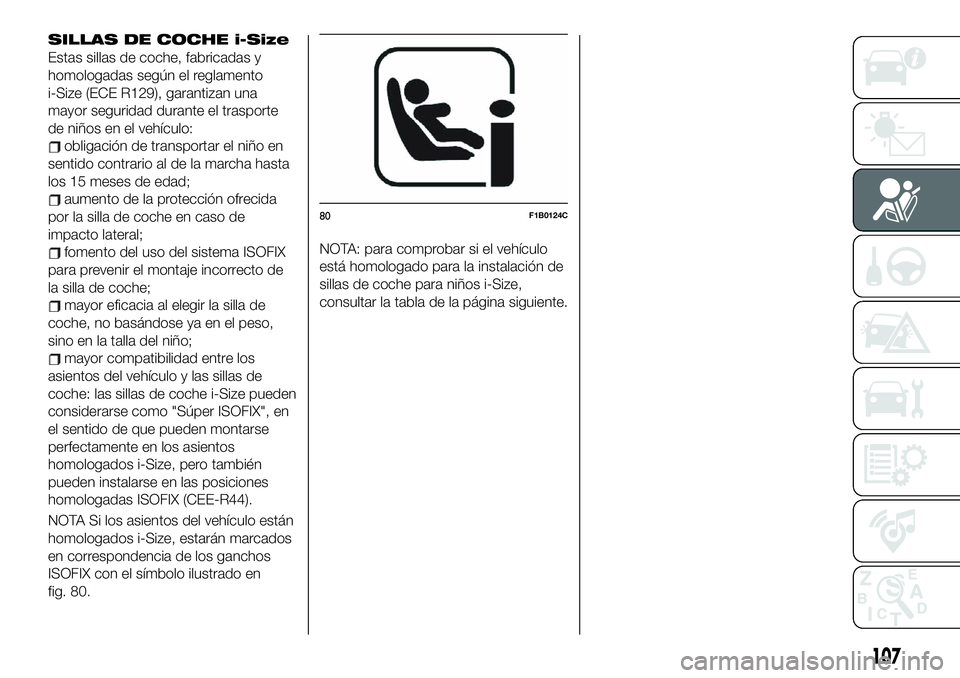

SILLAS DE COCHE i-Size
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (ECE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (CEE-R44).
NOTA Si los asientos del vehículo están
homologados i-Size, estarán marcados
en correspondencia de los ganchos
ISOFIX con el símbolo ilustrado en
fig. 80.NOTA: para comprobar si el vehículo
está homologado para la instalación de
sillas de coche para niños i-Size,
consultar la tabla de la página siguiente.
80F1B0124C
107

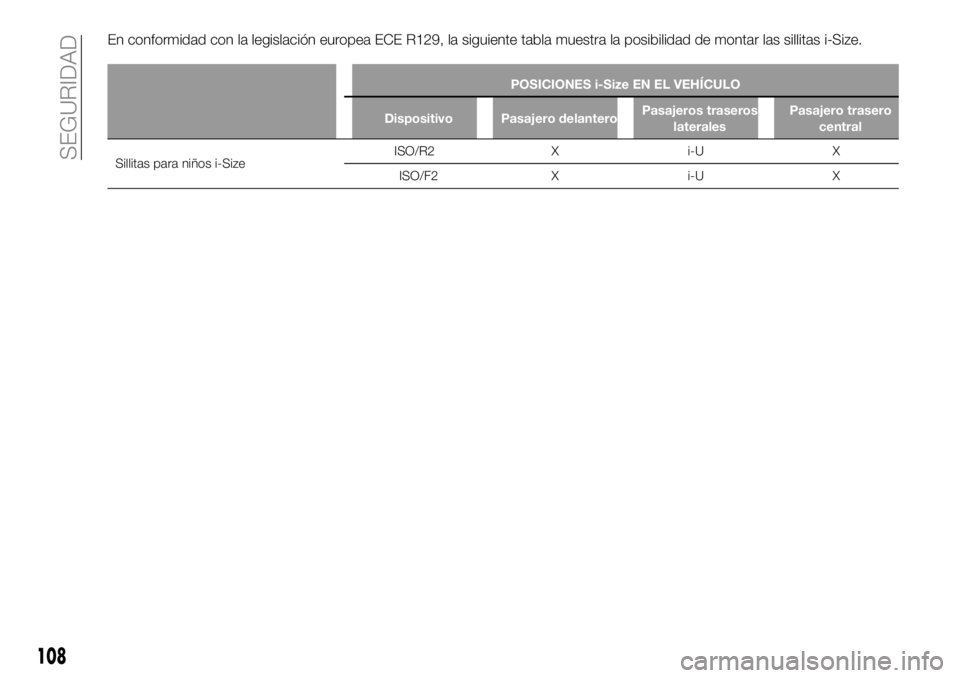

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillitas para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
108
SEGURIDAD
