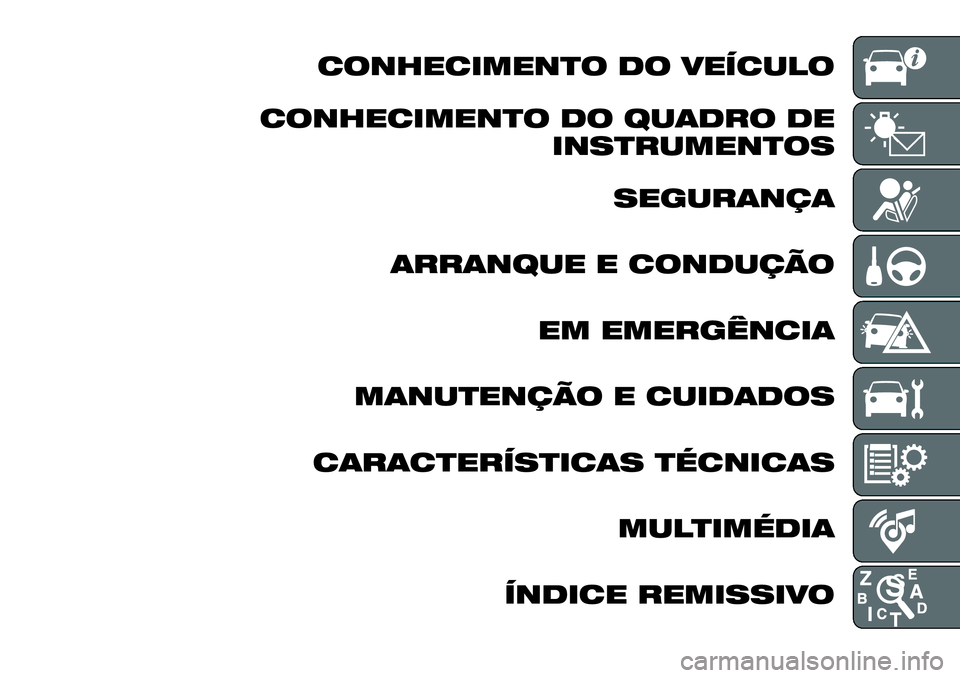

FIAT 500X 2019 Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO DO VEÍCULO
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
SEGURANÇA
ARRANQUE E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
CARACTERÍSTICAS TÉCNICAS
MULTIMÉDIA
ÍNDICE REMISSIVO

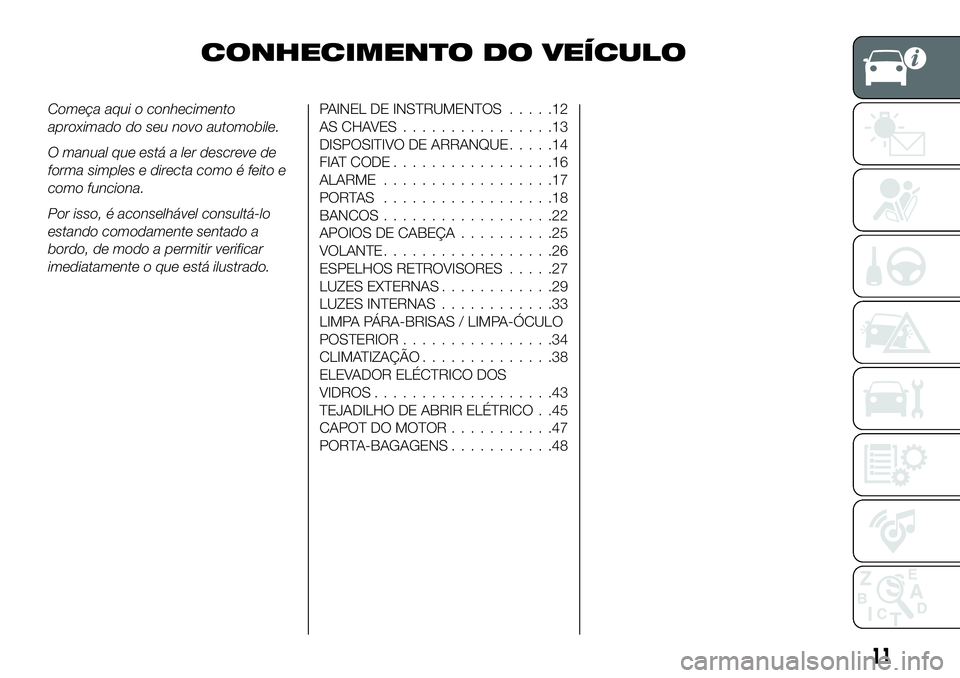

CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento
aproximado do seu novo automobile.
O manual que está a ler descreve de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar
imediatamente o que está ilustrado.PAINEL DE INSTRUMENTOS.....12
ASCHAVES................13
DISPOSITIVO DE ARRANQUE.....14
FIAT CODE.................16
ALARME..................17
PORTAS ..................18
BANCOS..................22
APOIOS DE CABEÇA..........25
VOLANTE..................26
ESPELHOS RETROVISORES.....27
LUZES EXTERNAS............29
LUZES INTERNAS............33
LIMPA PÁRA-BRISAS / LIMPA-ÓCULO
POSTERIOR................34
CLIMATIZAÇÃO..............38
ELEVADOR ELÉCTRICO DOS
VIDROS...................43
TEJADILHO DE ABRIR ELÉTRICO . .45
CAPOT DO MOTOR...........47
PORTA-BAGAGENS...........48
11

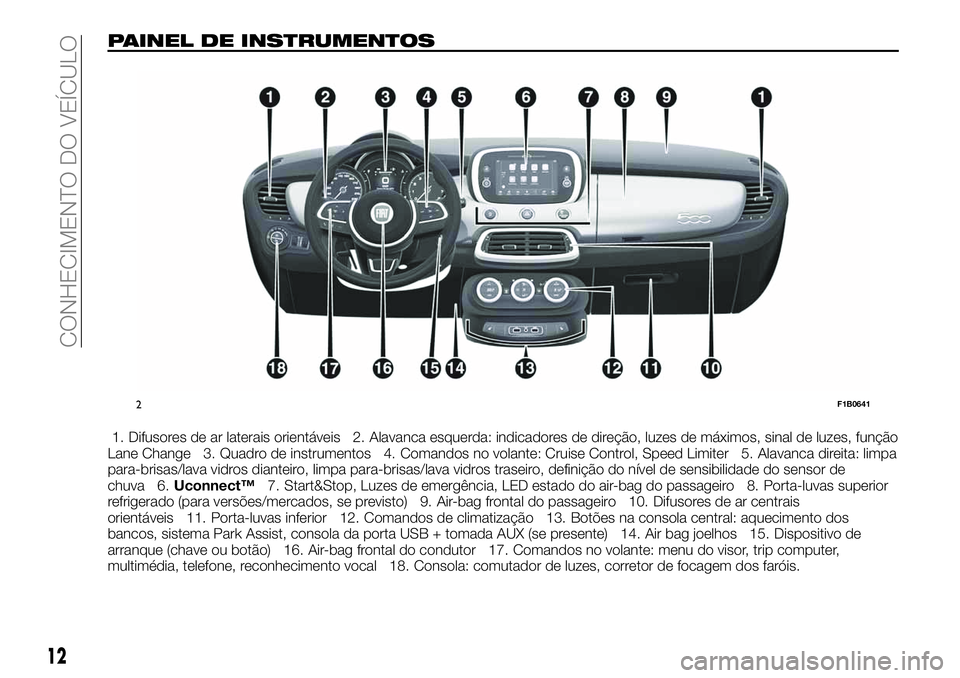

PAINEL DE INSTRUMENTOS
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de luzes, função
Lane Change 3. Quadro de instrumentos 4. Comandos no volante: Cruise Control, Speed Limiter 5. Alavanca direita: limpa
para-brisas/lava vidros dianteiro, limpa para-brisas/lava vidros traseiro, definição do nível de sensibilidade do sensor de
chuva 6.Uconnect™7. Start&Stop, Luzes de emergência, LED estado do air-bag do passageiro 8. Porta-luvas superior
refrigerado (para versões/mercados, se previsto) 9. Air-bag frontal do passageiro 10. Difusores de ar centrais
orientáveis 11. Porta-luvas inferior 12. Comandos de climatização 13. Botões na consola central: aquecimento dos
bancos, sistema Park Assist, consola da porta USB + tomada AUX (se presente) 14. Air bag joelhos 15. Dispositivo de
arranque (chave ou botão) 16. Air-bag frontal do condutor 17. Comandos no volante: menu do visor, trip computer,
multimédia, telefone, reconhecimento vocal 18. Consola: comutador de luzes, corretor de focagem dos faróis.
2F1B0641
12
CONHECIMENTO DO VEÍCULO

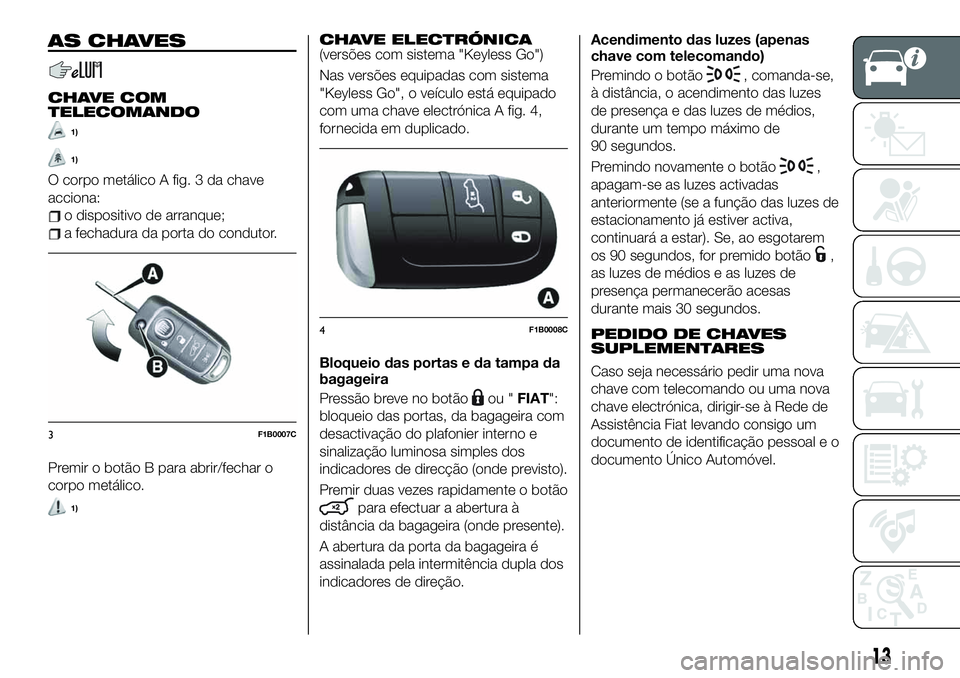

AS CHAVES
CHAVE COM
TELECOMANDO
1)
1)
O corpo metálico A fig. 3 da chave
acciona:
o dispositivo de arranque;
a fechadura da porta do condutor.
Premir o botão B para abrir/fechar o
corpo metálico.
1)
CHAVE ELECTRÓNICA(versões com sistema "Keyless Go")
Nas versões equipadas com sistema
"Keyless Go", o veículo está equipado
com uma chave electrónica A fig. 4,
fornecida em duplicado.
Bloqueio das portas e da tampa da
bagageira
Pressão breve no botão
ou "FIAT":
bloqueio das portas, da bagageira com
desactivação do plafonier interno e
sinalização luminosa simples dos
indicadores de direcção (onde previsto).
Premir duas vezes rapidamente o botão
para efectuar a abertura à
distância da bagageira (onde presente).
A abertura da porta da bagageira é
assinalada pela intermitência dupla dos
indicadores de direção.Acendimento das luzes (apenas
chave com telecomando)
Premindo o botão
, comanda-se,
à distância, o acendimento das luzes
de presença e das luzes de médios,
durante um tempo máximo de
90 segundos.
Premindo novamente o botão
,
apagam-se as luzes activadas
anteriormente (se a função das luzes de
estacionamento já estiver activa,
continuará a estar). Se, ao esgotarem
os 90 segundos, for premido botão
,
as luzes de médios e as luzes de
presença permanecerão acesas
durante mais 30 segundos.
PEDIDO DE CHAVES
SUPLEMENTARES
Caso seja necessário pedir uma nova
chave com telecomando ou uma nova
chave electrónica, dirigir-se à Rede de
Assistência Fiat levando consigo um
documento de identificação pessoal e o
documento Único Automóvel.
3F1B0007C
4F1B0008C
13

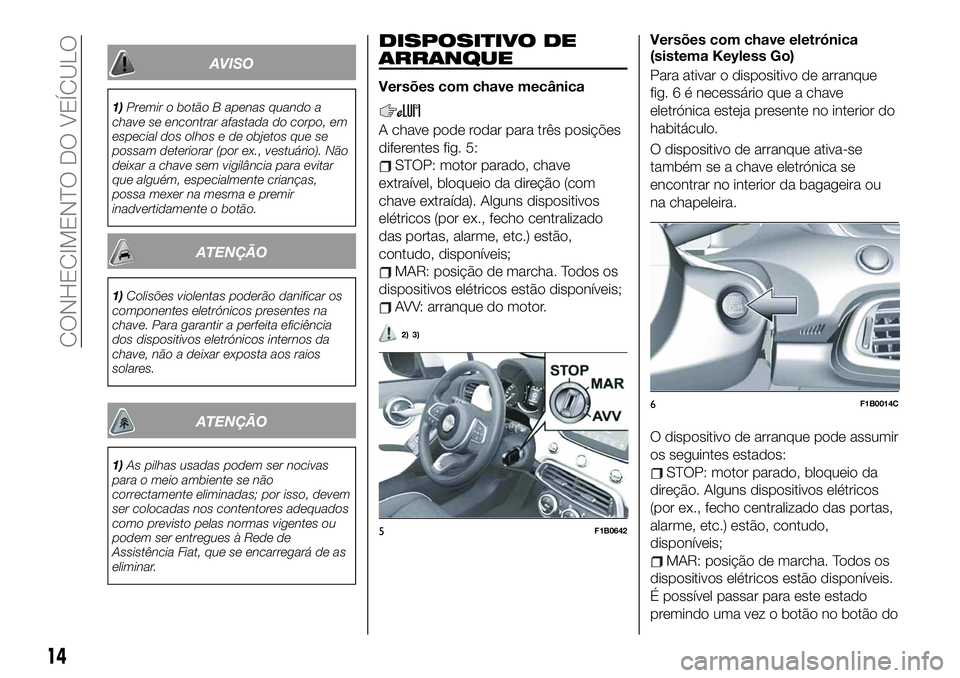

AVISO
1)Premir o botão B apenas quando a
chave se encontrar afastada do corpo, em
especial dos olhos e de objetos que se
possam deteriorar (por ex., vestuário). Não
deixar a chave sem vigilância para evitar
que alguém, especialmente crianças,
possa mexer na mesma e premir
inadvertidamente o botão.
ATENÇÃO
1)Colisões violentas poderão danificar os
componentes eletrónicos presentes na
chave. Para garantir a perfeita eficiência
dos dispositivos eletrónicos internos da
chave, não a deixar exposta aos raios
solares.
ATENÇÃO
1)As pilhas usadas podem ser nocivas
para o meio ambiente se não
correctamente eliminadas; por isso, devem
ser colocadas nos contentores adequados
como previsto pelas normas vigentes ou
podem ser entregues à Rede de
Assistência Fiat, que se encarregará de as
eliminar.
DISPOSITIVO DE
ARRANQUE
Versões com chave mecânica
A chave pode rodar para três posições
diferentes fig. 5:
STOP: motor parado, chave
extraível, bloqueio da direção (com
chave extraída). Alguns dispositivos
elétricos (por ex., fecho centralizado
das portas, alarme, etc.) estão,
contudo, disponíveis;
MAR: posição de marcha. Todos os
dispositivos elétricos estão disponíveis;
AVV: arranque do motor.
2) 3)
Versões com chave eletrónica
(sistema Keyless Go)
Para ativar o dispositivo de arranque
fig. 6 é necessário que a chave
eletrónica esteja presente no interior do
habitáculo.
O dispositivo de arranque ativa-se
também se a chave eletrónica se
encontrar no interior da bagageira ou
na chapeleira.
O dispositivo de arranque pode assumir
os seguintes estados:
STOP: motor parado, bloqueio da
direção. Alguns dispositivos elétricos
(por ex., fecho centralizado das portas,
alarme, etc.) estão, contudo,
disponíveis;
MAR: posição de marcha. Todos os
dispositivos elétricos estão disponíveis.
É possível passar para este estado
premindo uma vez o botão no botão do
5F1B0642
6F1B0014C
14
CONHECIMENTO DO VEÍCULO

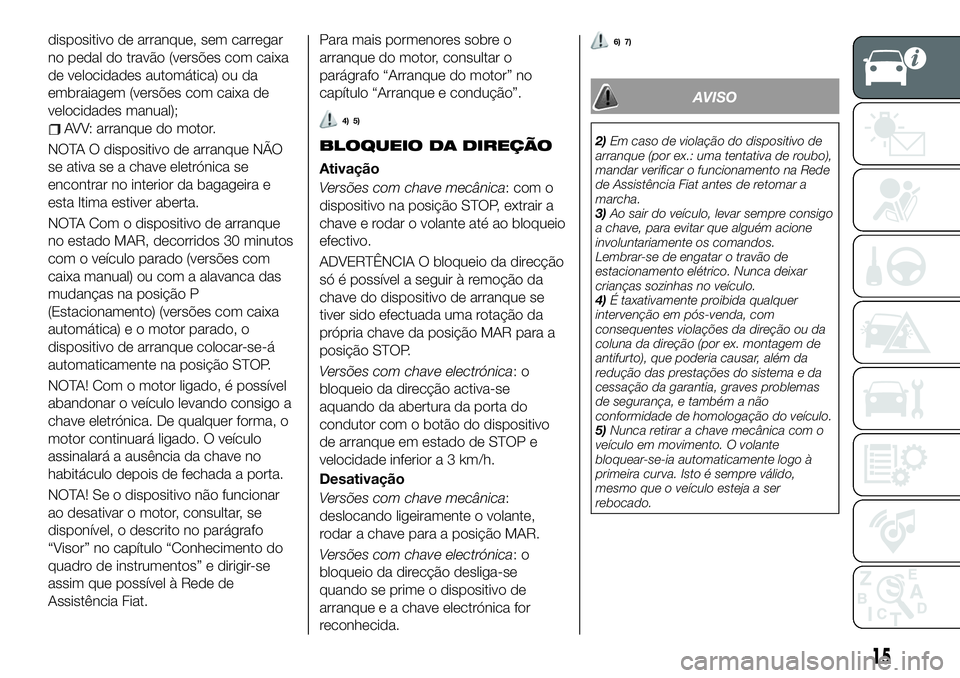

dispositivo de arranque, sem carregar
no pedal do travão (versões com caixa
de velocidades automática) ou da
embraiagem (versões com caixa de
velocidades manual);
AVV: arranque do motor.
NOTA O dispositivo de arranque NÃO
se ativa se a chave eletrónica se
encontrar no interior da bagageira e
esta ltima estiver aberta.
NOTA Com o dispositivo de arranque
no estado MAR, decorridos 30 minutos
com o veículo parado (versões com
caixa manual) ou com a alavanca das
mudanças na posição P
(Estacionamento) (versões com caixa
automática) e o motor parado, o
dispositivo de arranque colocar-se-á
automaticamente na posição STOP.
NOTA! Com o motor ligado, é possível
abandonar o veículo levando consigo a
chave eletrónica. De qualquer forma, o
motor continuará ligado. O veículo
assinalará a ausência da chave no
habitáculo depois de fechada a porta.
NOTA! Se o dispositivo não funcionar
ao desativar o motor, consultar, se
disponível, o descrito no parágrafo
“Visor” no capítulo “Conhecimento do
quadro de instrumentos” e dirigir-se
assim que possível à Rede de
Assistência Fiat.Para mais pormenores sobre o
arranque do motor, consultar o
parágrafo “Arranque do motor” no
capítulo “Arranque e condução”.4) 5)
BLOQUEIO DA DIREÇÃO
Ativação
Versões com chave mecânica: com o
dispositivo na posição STOP, extrair a
chave e rodar o volante até ao bloqueio
efectivo.
ADVERTÊNCIA O bloqueio da direcção
só é possível a seguir à remoção da
chave do dispositivo de arranque se
tiver sido efectuada uma rotação da
própria chave da posição MAR para a
posição STOP.
Versões com chave electrónica:o
bloqueio da direcção activa-se
aquando da abertura da porta do
condutor com o botão do dispositivo
de arranque em estado de STOP e
velocidade inferior a 3 km/h.
Desativação
Versões com chave mecânica:
deslocando ligeiramente o volante,
rodar a chave para a posição MAR.
Versões com chave electrónica:o
bloqueio da direcção desliga-se
quando se prime o dispositivo de
arranque e a chave electrónica for
reconhecida.
6) 7)
AVISO
2)Em caso de violação do dispositivo de
arranque (por ex.: uma tentativa de roubo),
mandar verificar o funcionamento na Rede
de Assistência Fiat antes de retomar a
marcha.
3)Ao sair do veículo, levar sempre consigo
a chave, para evitar que alguém acione
involuntariamente os comandos.
Lembrar-se de engatar o travão de
estacionamento elétrico. Nunca deixar
crianças sozinhas no veículo.
4)É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direção ou da
coluna da direção (por ex. montagem de
antifurto), que poderia causar, além da
redução das prestações do sistema e da
cessação da garantia, graves problemas
de segurança, e também a não
conformidade de homologação do veículo.
5)Nunca retirar a chave mecânica com o
veículo em movimento. O volante
bloquear-se-ia automaticamente logo à
primeira curva. Isto é sempre válido,
mesmo que o veículo esteja a ser
rebocado.
15

6)Antes de sair do veículo, acionar
SEMPRE o travão de estacionamento, virar
as rodas, engatar a primeira velocidade se
estiver em subida ou a marcha-atrás se
estiver em descida; nas versões equipadas
com caixa automática, colocar a alavanca
das mudanças na posição P
(Estacionamento), premir o dispositivo de
arranque para colocá-lo em STOP. Em
caso de forte inclinação, posicionar à
frente das rodas um calço ou uma pedra.
Quando se abandona o veículo, bloquear
sempre todas as portas premindo o
respetivo botão no puxador (consultar a
opção "Keyless Entry" no parágrafo
"Portas").
7)Versões equipadas com sistema Full
Keyless System, não deixar a chave
eletrónica no interior ou próximo do veículo
ou num local acessível às crianças. Não
deixar o veículo com o dispositivo de
arranque na posição MAR. Uma criança
pode acionar os elevadores de vidros
elétricos, outros comandos ou ligar
inadvertidamente o motor.FIAT CODE
O sistema Fiat Code impede a
utilização não autorizada do veículo,
desactivando o arranque do motor.
O sistema não necessita de
habilitação/activação: o funcionamento
é automático, independentemente do
facto das portas do veículo estarem
bloqueadas ou desbloqueadas.
Colocando o dispositivo de arranque na
posição MAR, o sistema Fiat Code
identifica o código transmitido pela
chave. Se o código for reconhecido
como válido, o sistema Fiat Code
autoriza, assim, o arranque do motor.
Voltando a colocar o dispositivo de
arranque na posição STOP, o sistema
Fiat Code desactiva a centralina que
controla o motor, impedindo, assim, o
arranque do mesmo.
Para os procedimentos de arranque do
motor correctos, consultar o parágrafo
“Arranque do motor” no capítulo
"Arranque e condução".IRREGULARIDADES DE
FUNCIONAMENTO
Se, durante o arranque, o código da
chave não tiver sido reconhecido
correctamente, no quadro de
instrumentos é visualizado o ícone
(consultar o parágrafo “Luzes
avisadoras e mensagens” no capítulo
"Conhecimento do quadro de
instrumentos"). Esta condição implica a
paragem do motor após 2 segundos.
Neste caso, colocar o dispositivo de
arranque na posição STOP e
novamente em MAR; se o bloqueio
persistir, voltar a tentar com as outra
chaves fornecidas. Se ainda não for
possível ligar o motor, dirigir-se à Rede
de Assistência Fiat.
Se o ícone
for visualizado durante
a marcha, significa que o sistema está
a efectuar um auto-diagnóstico (devido,
por exemplo, a uma queda de tensão).
Se a visualização persistir, dirigir-se à
Rede de Assistência Fiat.
16
CONHECIMENTO DO VEÍCULO

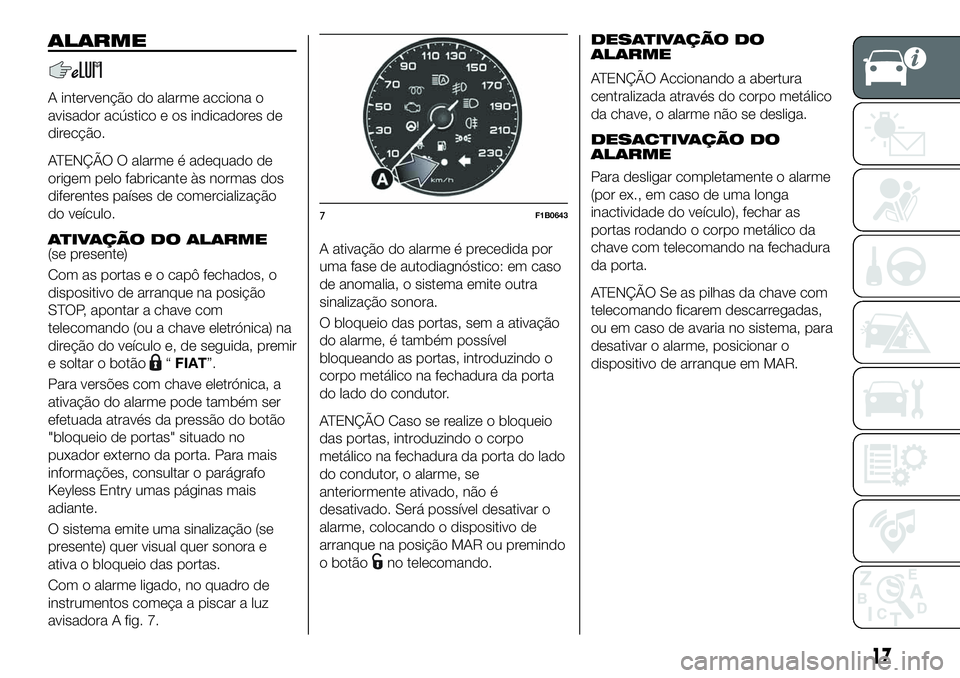

ALARME
A intervenção do alarme acciona o
avisador acústico e os indicadores de
direcção.
ATENÇÃO O alarme é adequado de
origem pelo fabricante às normas dos
diferentes países de comercialização
do veículo.
ATIVAÇÃO DO ALARME
(se presente)
Com as portas e o capô fechados, o
dispositivo de arranque na posição
STOP, apontar a chave com
telecomando (ou a chave eletrónica) na
direção do veículo e, de seguida, premir
e soltar o botão
“FIAT”.
Para versões com chave eletrónica, a
ativação do alarme pode também ser
efetuada através da pressão do botão
"bloqueio de portas" situado no
puxador externo da porta. Para mais
informações, consultar o parágrafo
Keyless Entry umas páginas mais
adiante.
O sistema emite uma sinalização (se
presente) quer visual quer sonora e
ativa o bloqueio das portas.
Com o alarme ligado, no quadro de
instrumentos começa a piscar a luz
avisadora A fig. 7.A ativação do alarme é precedida por
uma fase de autodiagnóstico: em caso
de anomalia, o sistema emite outra
sinalização sonora.
O bloqueio das portas, sem a ativação
do alarme, é também possível
bloqueando as portas, introduzindo o
corpo metálico na fechadura da porta
do lado do condutor.
ATENÇÃO Caso se realize o bloqueio
das portas, introduzindo o corpo
metálico na fechadura da porta do lado
do condutor, o alarme, se
anteriormente ativado, não é
desativado. Será possível desativar o
alarme, colocando o dispositivo de
arranque na posição MAR ou premindo
o botão
no telecomando.DESATIVAÇÃO DO
ALARME
ATENÇÃO Accionando a abertura
centralizada através do corpo metálico
da chave, o alarme não se desliga.
DESACTIVAÇÃO DO
ALARME
Para desligar completamente o alarme
(por ex., em caso de uma longa
inactividade do veículo), fechar as
portas rodando o corpo metálico da
chave com telecomando na fechadura
da porta.
ATENÇÃO Se as pilhas da chave com
telecomando ficarem descarregadas,
ou em caso de avaria no sistema, para
desativar o alarme, posicionar o
dispositivo de arranque em MAR.
7F1B0643
17

PORTAS
BLOQUEIO/
DESBLOQUEIO DAS
PORTAS PELO INTERIOR
Bloqueio/desbloqueio centralizado
Se todas as portas estiverem
corretamente fechadas, ficarão
bloqueadas automaticamente ao
ultrapassar a velocidade de 20 km/h
(função "Autoclose"). Esta função pode
também ser desativada a partir do
menu no quadro de instrumentos.
Para efetuar o bloqueio das portas,
premir o botão
localizado na moldura
das portas dianteiras fig. 8 .
Para efetuar o desbloqueio das portas,
premir o botão
.Bloqueio/desbloqueio manual
O bloqueio/desbloqueio das portas
pode também ser efetuado rodando o
dispositivo A fig. 9 integrado nos
puxadores internos das portas
dianteiras.
O acionamento do dispositivo das
portas posteriores provoca o bloqueio
apenas da porta em questão.
Posição 1: porta desbloqueada
Posição 2
: porta bloqueada
Se a função estiver presente, o
acionamento do puxador interior de
uma das duas portas dianteiras
provoca o desbloqueio de todas as
portas e da porta da bagageira, em
função do modo definido no menu do
visor ou no sistemaUconnect™ea
abertura da porta pretendida.
BLOQUEIO/
DESBLOQUEIO DAS
PORTAS PELO EXTERIOR
Bloqueio das portas pelo exterior
Com as portas fechadas, premir o
botão
"FIAT" na chave ou inserir e
rodar o corpo metálico da mesma na
fechadura da porta do lado do
condutor.
2)
Onde estiver presente a função de
rebatimento dos espelhos retrovisores
exteriores, a ativação do fecho
centralizado a partir do exterior do
veículo faz rebater automaticamente os
espelhos retrovisores exteriores.
Desbloqueio das portas pelo
exterior
Premir o botão
na chave ou inserir e
rodar o corpo metálico da mesma na
fechadura da porta do lado do
condutor.
Onde estiver presente a função de
abertura dos espelhos retrovisores
exteriores, a ativação da abertura
centralizada a partir do exterior do
veículo faz regressar automaticamente
os espelhos retrovisores exteriores à
posição de marcha.
8F1B0024C
9F1B0017C
18
CONHECIMENTO DO VEÍCULO
