FIAT CROMA 2005 2.G Fix And Go Manual

FIX & GO
automatic
FIAT CROMA
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 1

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
2
FRANÇAIS
ITALIANO

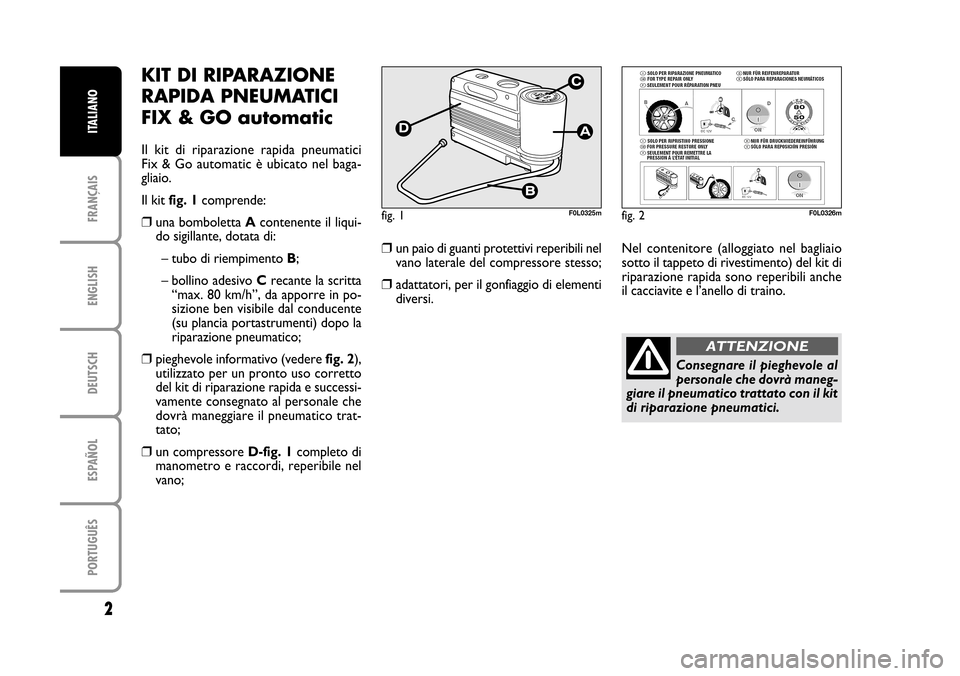

KIT DI RIPARAZIONE
RAPIDA PNEUMATICI
FIX & GO automatic
Il kit di riparazione rapida pneumatici
Fix & Go automatic è ubicato nel baga-
gliaio.
Il kit fig. 1comprende:
❒una bomboletta A contenente il liqui-
do sigillante, dotata di:
– tubo di riempimento B;
– bollino adesivo Crecante la scritta
“max. 80 km/h”, da apporre in po-
sizione ben visibile dal conducente
(su plancia portastrumenti) dopo la
riparazione pneumatico;
❒pieghevole informativo (vedere fig. 2),
utilizzato per un pronto uso corretto
del kit di riparazione rapida e successi-
vamente consegnato al personale che
dovrà maneggiare il pneumatico trat-
tato;
❒un compressore D-fig. 1completo di
manometro e raccordi, reperibile nel
vano;
❒un paio di guanti protettivi reperibili nel
vano laterale del compressore stesso;
❒adattatori, per il gonfiaggio di elementi
diversi.
fig. 1F0L0325m
Nel contenitore (alloggiato nel bagliaio
sotto il tappeto di rivestimento) del kit di
riparazione rapida sono reperibili anche
il cacciavite e l’anello di traino.
fig. 2F0L0326m
Consegnare il pieghevole al
personale che dovrà maneg-
giare il pneumatico trattato con il kit
di riparazione pneumatici.
ATTENZIONE
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 2

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
3
FRANÇAIS
ITALIANO

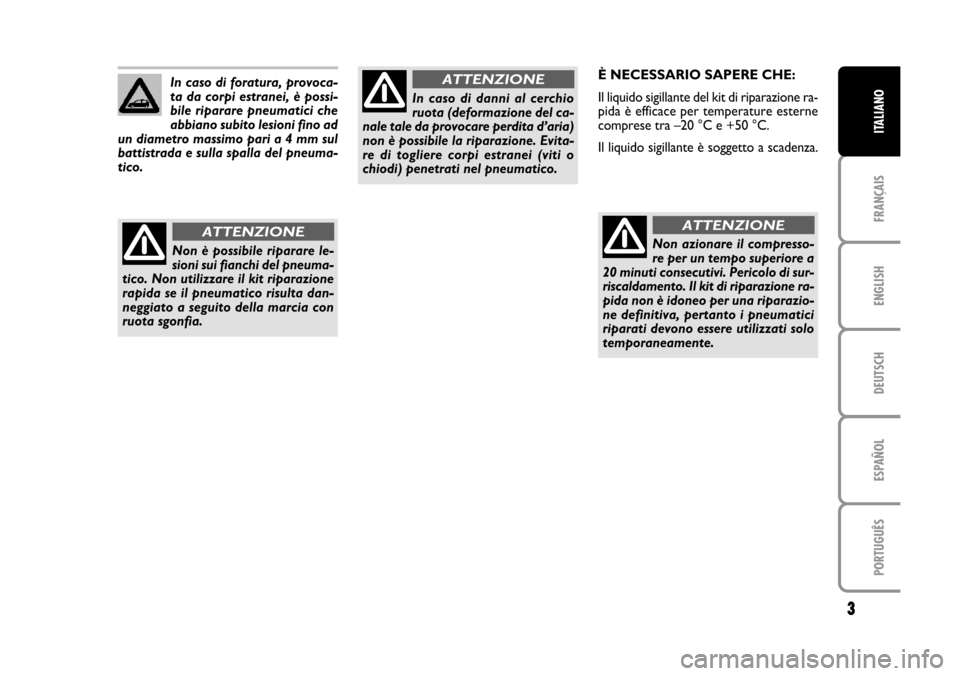

È NECESSARIO SAPERE CHE:
Il liquido sigillante del kit di riparazione ra-
pida è efficace per temperature esterne
comprese tra –20 °C e +50 °C.
Il liquido sigillante è soggetto a scadenza.
Non azionare il compresso-
re per un tempo superiore a
20 minuti consecutivi. Pericolo di sur-
riscaldamento. Il kit di riparazione ra-
pida non è idoneo per una riparazio-
ne definitiva, pertanto i pneumatici
riparati devono essere utilizzati solo
temporaneamente.
ATTENZIONE
In caso di foratura, provoca-
ta da corpi estranei, è possi-
bile riparare pneumatici che
abbiano subito lesioni fino ad
un diametro massimo pari a 4 mm sul
battistrada e sulla spalla del pneuma-
tico.
Non è possibile riparare le-
sioni sui fianchi del pneuma-
tico. Non utilizzare il kit riparazione
rapida se il pneumatico risulta dan-
neggiato a seguito della marcia con
ruota sgonfia.
ATTENZIONE
In caso di danni al cerchio
ruota (deformazione del ca-
nale tale da provocare perdita d’aria)
non è possibile la riparazione. Evita-
re di togliere corpi estranei (viti o
chiodi) penetrati nel pneumatico.
ATTENZIONE
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 3

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
4
FRANÇAIS
ITALIANO

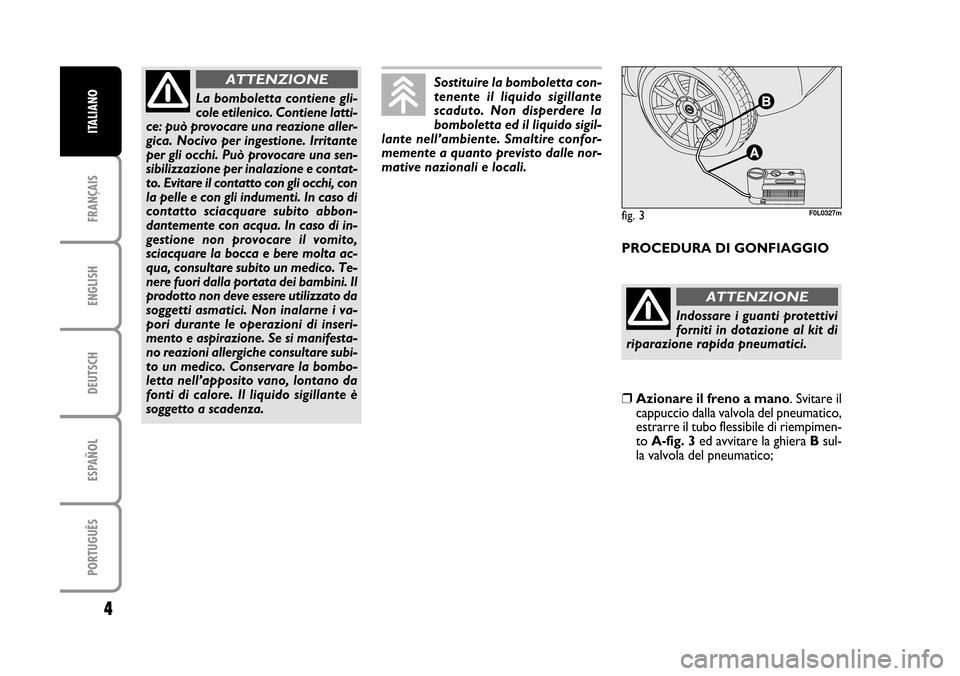

PROCEDURA DI GONFIAGGIO
La bomboletta contiene gli-
cole etilenico. Contiene latti-
ce: può provocare una reazione aller-
gica. Nocivo per ingestione. Irritante
per gli occhi. Può provocare una sen-
sibilizzazione per inalazione e contat-
to. Evitare il contatto con gli occhi, con
la pelle e con gli indumenti. In caso di
contatto sciacquare subito abbon-
dantemente con acqua. In caso di in-
gestione non provocare il vomito,
sciacquare la bocca e bere molta ac-
qua, consultare subito un medico. Te-
nere fuori dalla portata dei bambini. Il
prodotto non deve essere utilizzato da
soggetti asmatici. Non inalarne i va-
pori durante le operazioni di inseri-
mento e aspirazione. Se si manifesta-
no reazioni allergiche consultare subi-
to un medico. Conservare la bombo-
letta nell’apposito vano, lontano da
fonti di calore. Il liquido sigillante è
soggetto a scadenza.
ATTENZIONESostituire la bomboletta con-
tenente il liquido sigillante
scaduto. Non disperdere la
bomboletta ed il liquido sigil-
lante nell’ambiente. Smaltire confor-
memente a quanto previsto dalle nor-
mative nazionali e locali.
Indossare i guanti protettivi
forniti in dotazione al kit di
riparazione rapida pneumatici.
ATTENZIONE
❒Azionare il freno a mano. Svitare il
cappuccio dalla valvola del pneumatico,
estrarre il tubo flessibile di riempimen-
to A-fig. 3ed avvitare la ghiera Bsul-
la valvola del pneumatico;
fig. 3F0L0327m
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 4

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
5
FRANÇAIS
ITALIANO

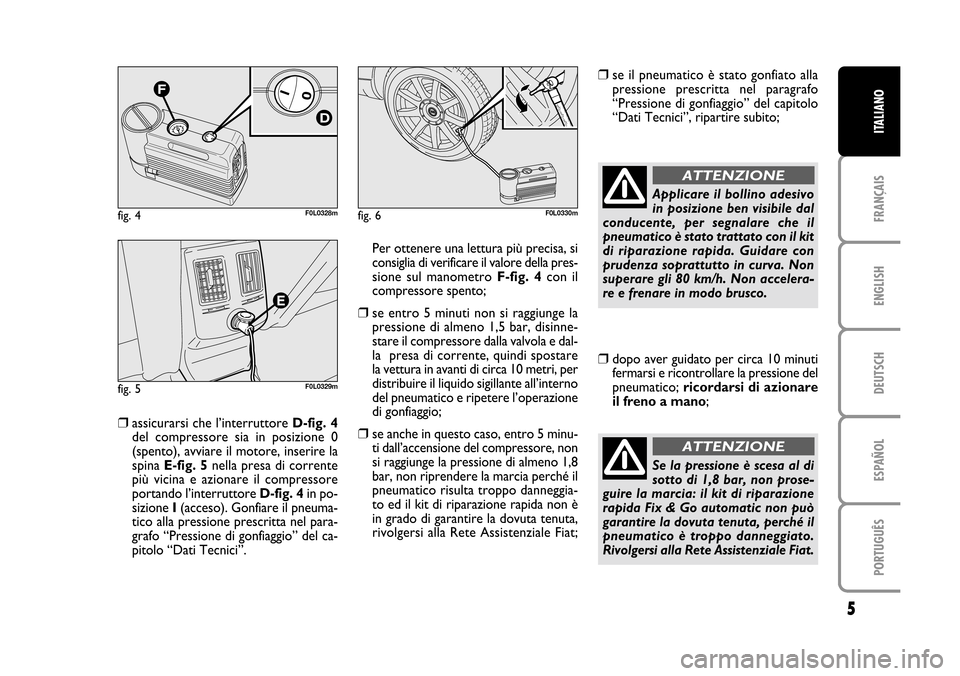

❒assicurarsi che l’interruttore D-fig. 4
del compressore sia in posizione 0
(spento), avviare il motore, inserire la
spina E-fig. 5nella presa di corrente
più vicina e azionare il compressore
portando l’interruttore D-fig. 4in po-
sizione I(acceso). Gonfiare il pneuma-
tico alla pressione prescritta nel para-
grafo “Pressione di gonfiaggio” del ca-
pitolo “Dati Tecnici”. Per ottenere una lettura più precisa, si
consiglia di verificare il valore della pres-
sione sul manometro F-fig. 4con il
compressore spento;
❒se entro 5 minuti non si raggiunge la
pressione di almeno 1,5 bar, disinne-
stare il compressore dalla valvola e dal-
la presa di corrente, quindi spostare
la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno
del pneumatico e ripetere l’operazione
di gonfiaggio;
❒se anche in questo caso, entro 5 minu-
ti dall’accensione del compressore, non
si raggiunge la pressione di almeno 1,8
bar, non riprendere la marcia perché il
pneumatico risulta troppo danneggia-
to ed il kit di riparazione rapida non è
in grado di garantire la dovuta tenuta,
rivolgersi alla Rete Assistenziale Fiat;
❒se il pneumatico è stato gonfiato alla
pressione prescritta nel paragrafo
“Pressione di gonfiaggio” del capitolo
“Dati Tecnici”, ripartire subito;
fig. 4F0L0328m
fig. 5F0L0329m
fig. 6F0L0330m
Applicare il bollino adesivo
in posizione ben visibile dal
conducente, per segnalare che il
pneumatico è stato trattato con il kit
di riparazione rapida. Guidare con
prudenza soprattutto in curva. Non
superare gli 80 km/h. Non accelera-
re e frenare in modo brusco.
ATTENZIONE
❒dopo aver guidato per circa 10 minuti
fermarsi e ricontrollare la pressione del
pneumatico; ricordarsi di azionare
il freno a mano;
Se la pressione è scesa al di
sotto di 1,8 bar, non prose-
guire la marcia: il kit di riparazione
rapida Fix & Go automatic non può
garantire la dovuta tenuta, perché il
pneumatico è troppo danneggiato.
Rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 5

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
6
FRANÇAIS
ITALIANO

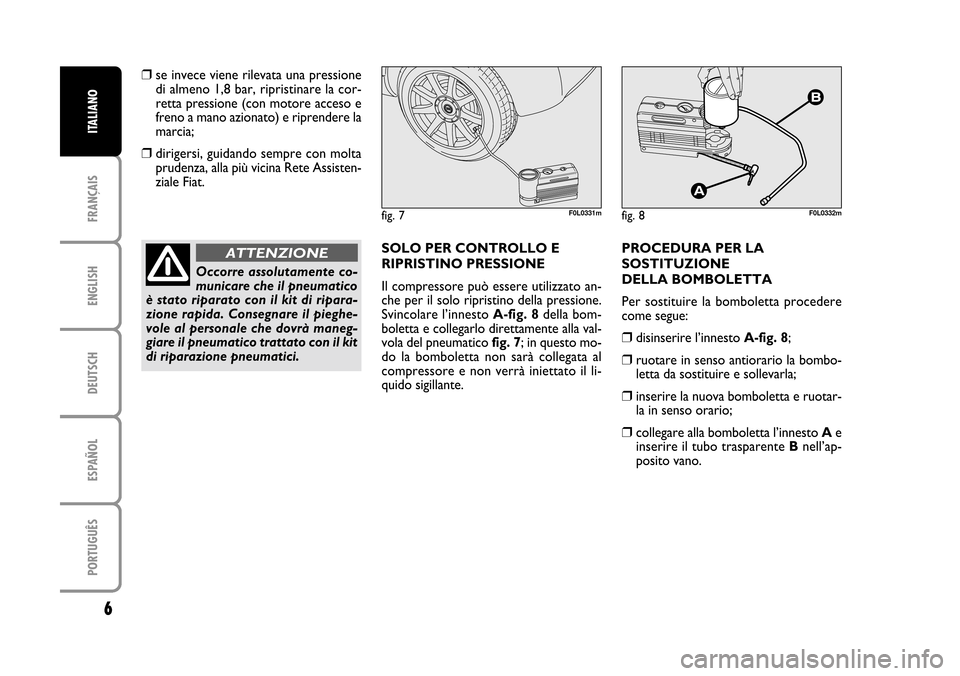

❒se invece viene rilevata una pressione
di almeno 1,8 bar, ripristinare la cor-
retta pressione (con motore acceso e
freno a mano azionato) e riprendere la
marcia;
❒dirigersi, guidando sempre con molta
prudenza, alla più vicina Rete Assisten-
ziale Fiat.
SOLO PER CONTROLLO E
RIPRISTINO PRESSIONE
Il compressore può essere utilizzato an-
che per il solo ripristino della pressione.
Svincolare l’innesto A-fig. 8della bom-
boletta e collegarlo direttamente alla val-
vola del pneumatico fig. 7; in questo mo-
do la bomboletta non sarà collegata al
compressore e non verrà iniettato il li-
quido sigillante. PROCEDURA PER LA
SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere
come segue:
❒disinserire l’innesto A-fig. 8;
❒ruotare in senso antiorario la bombo-
letta da sostituire e sollevarla;
❒inserire la nuova bomboletta e ruotar-
la in senso orario;
❒collegare alla bomboletta l’innesto Ae
inserire il tubo trasparente Bnell’ap-
posito vano.
Occorre assolutamente co-
municare che il pneumatico
è stato riparato con il kit di ripara-
zione rapida. Consegnare il pieghe-
vole al personale che dovrà maneg-
giare il pneumatico trattato con il kit
di riparazione pneumatici.
ATTENZIONE
fig. 7F0L0331mfig. 8F0L0332m
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 6

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
7
ITALIANO
FRANÇAISfig. 1F0L0325mfig. 2F0L0326m

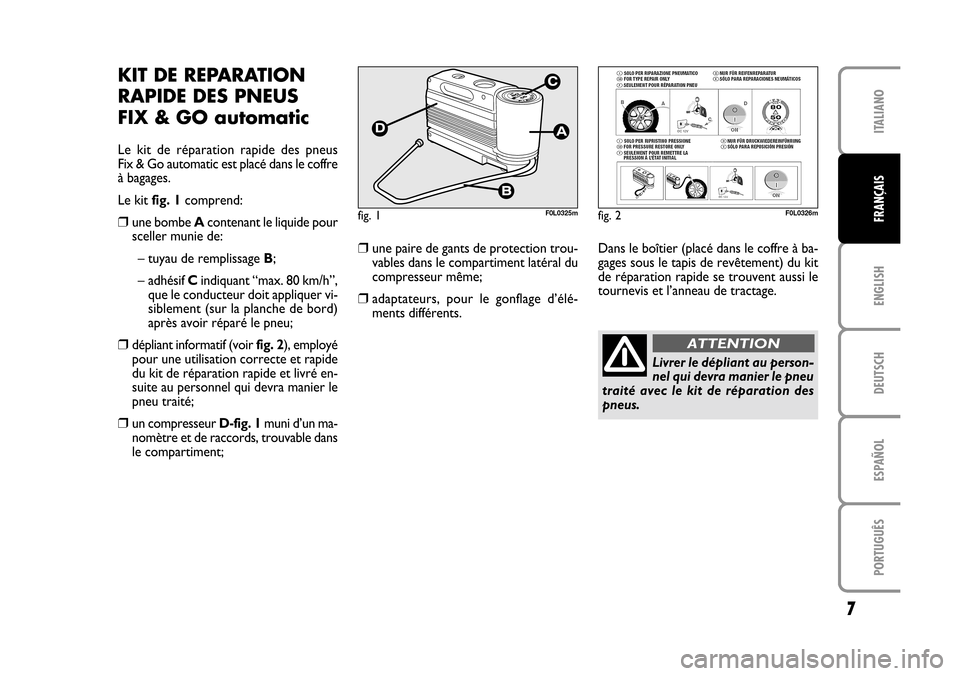

KIT DE REPARATION
RAPIDE DES PNEUS
FIX & GO automatic
Le kit de réparation rapide des pneus
Fix & Go automatic est placé dans le coffre
à bagages.
Le kit fig. 1comprend:
❒une bombe A contenant le liquide pour
sceller munie de:
– tuyau de remplissage B;
– adhésif Cindiquant “max. 80 km/h”,
que le conducteur doit appliquer vi-
siblement (sur la planche de bord)
après avoir réparé le pneu;
❒dépliant informatif (voir fig. 2), employé
pour une utilisation correcte et rapide
du kit de réparation rapide et livré en-
suite au personnel qui devra manier le
pneu traité;
❒un compresseur D-fig. 1muni d’un ma-
nomètre et de raccords, trouvable dans
le compartiment;
❒une paire de gants de protection trou-
vables dans le compartiment latéral du
compresseur même;
❒adaptateurs, pour le gonflage d’élé-
ments différents.Dans le boîtier (placé dans le coffre à ba-
gages sous le tapis de revêtement) du kit
de réparation rapide se trouvent aussi le
tournevis et l’anneau de tractage.
Livrer le dépliant au person-
nel qui devra manier le pneu
traité avec le kit de réparation des
pneus.
ATTENTION
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 7

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
8
ITALIANO
FRANÇAIS

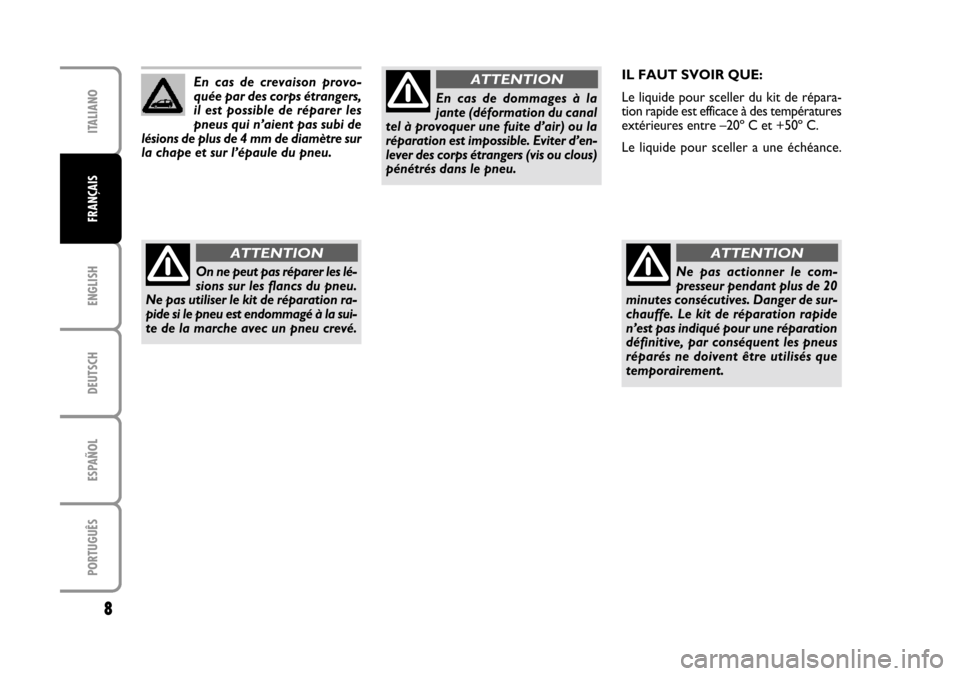

En cas de crevaison provo-
quée par des corps étrangers,
il est possible de réparer les
pneus qui n’aient pas subi de
lésions de plus de 4 mm de diamètre sur
la chape et sur l’épaule du pneu. IL FAUT SVOIR QUE:
Le liquide pour sceller du kit de répara-
tion rapide est efficace à des températures
extérieures entre –20º C et +50º C.
Le liquide pour sceller a une échéance.
On ne peut pas réparer les lé-
sions sur les flancs du pneu.
Ne pas utiliser le kit de réparation ra-
pide si le pneu est endommagé à la sui-
te de la marche avec un pneu crevé.
ATTENTION
En cas de dommages à la
jante (déformation du canal
tel à provoquer une fuite d’air) ou la
réparation est impossible. Eviter d’en-
lever des corps étrangers (vis ou clous)
pénétrés dans le pneu.
ATTENTION
Ne pas actionner le com-
presseur pendant plus de 20
minutes consécutives. Danger de sur-
chauffe. Le kit de réparation rapide
n’est pas indiqué pour une réparation
définitive, par conséquent les pneus
réparés ne doivent être utilisés que
temporairement.
ATTENTION
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 8

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
9
ITALIANO
FRANÇAISfig. 3F0L0327m

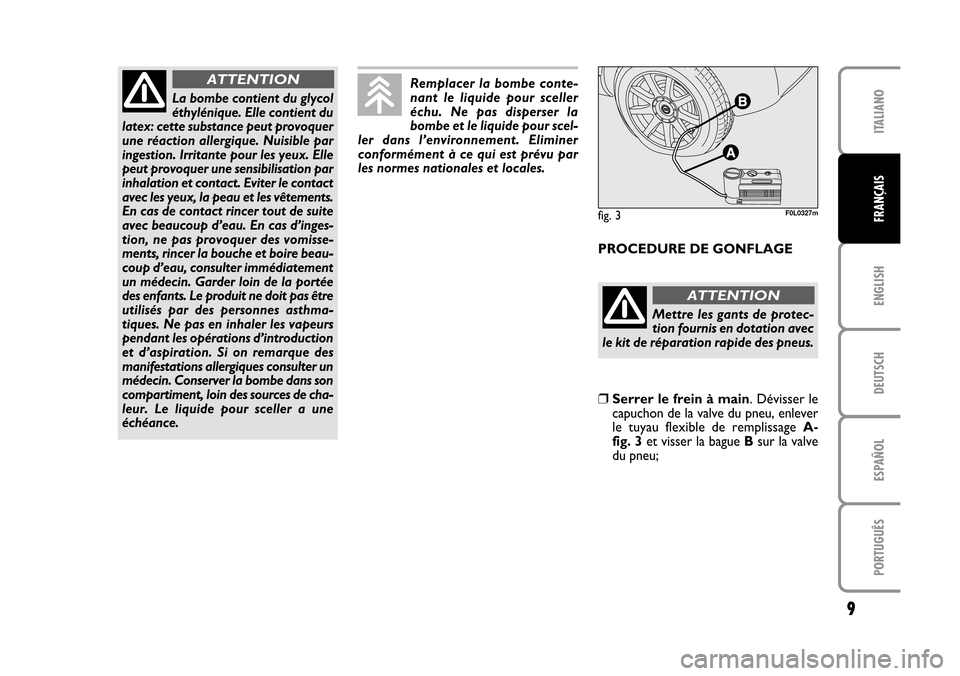

La bombe contient du glycol
éthylénique. Elle contient du
latex: cette substance peut provoquer
une réaction allergique. Nuisible par
ingestion. Irritante pour les yeux. Elle
peut provoquer une sensibilisation par
inhalation et contact. Eviter le contact
avec les yeux, la peau et les vêtements.
En cas de contact rincer tout de suite
avec beaucoup d’eau. En cas d’inges-
tion, ne pas provoquer des vomisse-
ments, rincer la bouche et boire beau-
coup d’eau, consulter immédiatement
un médecin. Garder loin de la portée
des enfants. Le produit ne doit pas être
utilisés par des personnes asthma-
tiques. Ne pas en inhaler les vapeurs
pendant les opérations d’introduction
et d’aspiration. Si on remarque des
manifestations allergiques consulter un
médecin. Conserver la bombe dans son
compartiment, loin des sources de cha-
leur. Le liquide pour sceller a une
échéance.
ATTENTIONRemplacer la bombe conte-
nant le liquide pour sceller
échu. Ne pas disperser la
bombe et le liquide pour scel-
ler dans l’environnement. Eliminer
conformément à ce qui est prévu par
les normes nationales et locales.
Mettre les gants de protec-
tion fournis en dotation avec
le kit de réparation rapide des pneus.
ATTENTION
❒Serrer le frein à main. Dévisser le
capuchon de la valve du pneu, enlever
le tuyau flexible de remplissage A-
fig. 3et visser la bague Bsur la valve
du pneu;
PROCEDURE DE GONFLAGE
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 9

ENGLISH
DEUTSCH
ESPAÑOL
PORTUGUÊS
10
ITALIANO
FRANÇAIS
fig. 5F0L0329m
fig. 6F0L0330mfig. 4F0L0328m
❒s’assurer que l’interrupteur D-fig. 4du
compresseur est en position 0 (éteint),
lancer le moteur, insérer la fiche E-
fig. 5dans la prise de courant la plus
proche et actionner le compresseur en
déplaçant l’interrupteur D-fig. 4en po-
sition I(allumé). Gonfler le pneu à la
pression prescrite au paragraphe “Pres-
sion de gonflage” au chapitre “Carac-
téristiques Techniques”. Nous conseillons de vérifier la valeur
de la pression du pneu sur le mano-
mètre F-fig. 4quand le compresseur
est éteint, afin d’obtenir une lecture
plus précise;
❒si, dans 5 minutes, on ne réussit pas à
obtenir la pression de 1,5 bar au moins,
déconnecter le compresseur de la val-
ve et de la prise de courant, puis faire
rouler la voiture en avant d’environ 10
mètres, pour distribuer le liquide pour
sceller à l’intérieur du pneu et répéter
l’opération de gonflage;
❒si, dans ce cas même, dans 5 minutes à
partir de l’activation du compresseur,
on n’atteint pas la pression de 1,8 bar
au moins, ne pas reprendre la marche
car le pneu est trop endommagé et le
kit de réparation rapide n’et pas en me-
sure de garantir la tenue appropriée;
s’adresser au Réseau Après-vente Fiat;
❒si le pneu a été gonflé à la pression pres-
crite au paragraphe “Pression de gon-
flage” du chapitre “Caractéristiques
Techniques”, démarrer tout de suite;
Le conducteur doit appli-
quer l’adhésif de façon vi-
sible afin de signaler que le pneu a été
réparé avec le kit de réparation ra-
pide. Conduire très prudemment sur-
tout dans les virages. Ne pas dépas-
ser les 80 km/h en évitant d’accélé-
rer ou freiner brusquement.
ATTENTION
❒après avoir conduit pendant environ 10
minutes, s’arrêter et contrôler la pres-
sion du pneu; se rappeler de serrer
le frein à main;
Si la pression du pneu des-
cend au-dessous de 1,8 bar,
ne pas poursuivre la marche: le kit de
réparation rapide Fix & Go automa-
tic ne peut garantir la tenue appro-
priée car le pneu est trop endomma-
gé. S’adresser au Réseau Après-vente
Fiat.
ATTENTION
603.46.755 Fix & Go CROMA 29-11-2005 13:59 Pagina 10
