FIAT DOBLO COMBI 2009 Instructieboek (in Dutch)

30

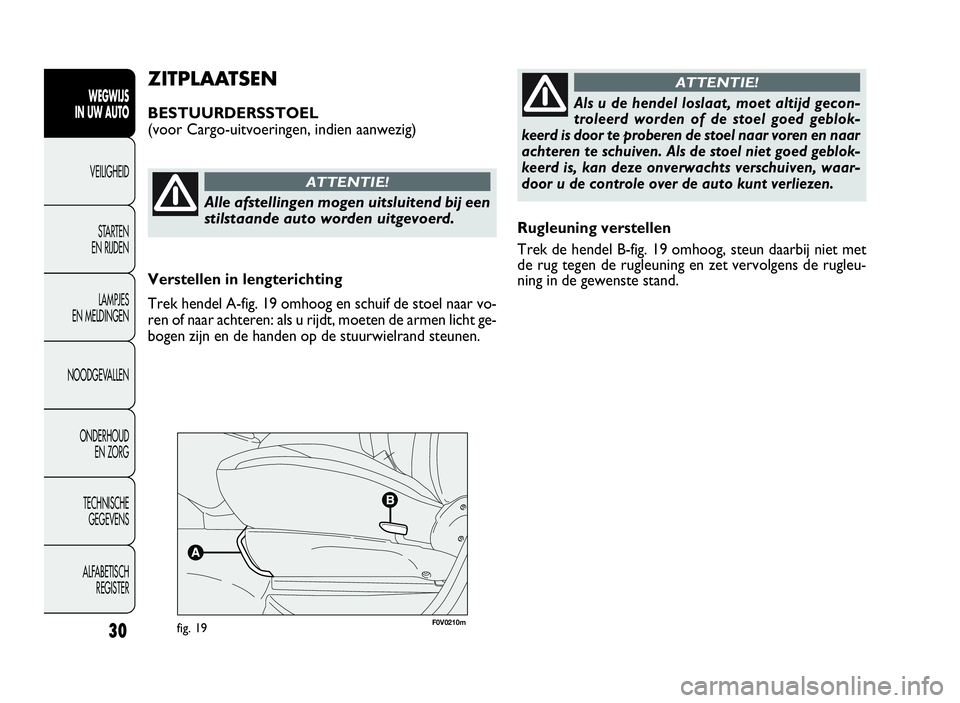

Rugleuning verstellen
Trek de hendel B-fig. 19 omhoog, steun daarbij niet met
de rug tegen de rugleuning en zet vervolgens de rugleu-
ning in de gewenste stand.
ZITPLAATSEN
BESTUURDERSSTOEL
(voor Cargo-uitvoeringen, indien aanwezig)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd.
ATTENTIE!
Als u de hendel loslaat, moet altijd gecon-
troleerd worden of de stoel goed geblok-
keerd is door te proberen de stoel naar voren en naar
achteren te schuiven. Als de stoel niet goed geblok-
keerd is, kan deze onverwachts verschuiven, waar-
door u de controle over de auto kunt verliezen.
ATTENTIE!
Verstellen in lengterichting
Trek hendel A-fig. 19 omhoog en schuif de stoel naar vo-
ren of naar achteren: als u rijdt, moeten de armen licht ge-
bogen zijn en de handen op de stuurwielrand steunen.
fig. 19F0V0210m
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 30

31
BELANGRIJK De verstelling is alleen mogelijk als u op de
stoel zit.
Lendensteunverstelling bestuurdersstoel
(voor bepaalde uitvoeringen/markten)
Draai de knop D-fig. 20 om het steunvlak van de rugleu-
ning aan te passen. BESTUURDERSSTOEL fig. 20
(uitvoeringen Doblò/Doblò Combi/Cargo,
indien aanwezig)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0013mfig. 20
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd.
ATTENTIE!
Verstellen in lengterichting
Zet de hendel A omhoog en schuif de stoel voor- of ach-
teruit: als u rijdt, moeten de armen licht gebogen zijn en
de handen op de stuurwielrand steunen.
Als u de hendel loslaat, moet altijd ge-
controleerd worden of de stoel goed ge-
blokkeerd is door te proberen de stoel naar vo-
ren en naar achteren te schuiven. Als de stoel niet
goed geblokkeerd is, kan deze onverwachts ver-
schuiven, waardoor u de controle over de auto
kunt verliezen.
ATTENTIE!
Rugleuning verstellen
Draai aan de knop B.
Hoogteverstelling bestuurdersstoel
(voor bepaalde uitvoeringen/markten)
Bedien de hendel C en verplaats hiermee het achterste
deel van de zitting omhoog of omlaag voor een betere en
comfortabelere zitpositie.
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 31

32fig. 21F0V0142mfig. 22

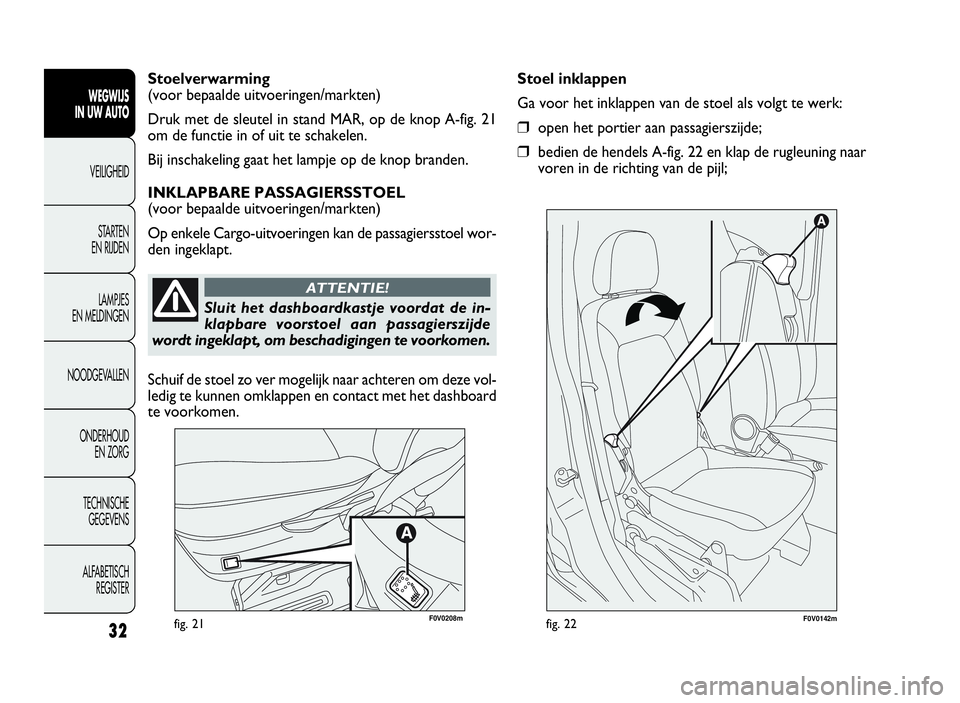

Stoel inklappen
Ga voor het inklappen van de stoel als volgt te werk:
❒open het portier aan passagierszijde;
❒bedien de hendels A-fig. 22 en klap de rugleuning naar
voren in de richting van de pijl; Stoelverwarming
(voor bepaalde uitvoeringen/markten)
Druk met de sleutel in stand MAR, op de knop A-fig. 21
om de functie in of uit te schakelen.
Bij inschakeling gaat het lampje op de knop branden.
INKLAPBARE PASSAGIERSSTOEL
(voor bepaalde uitvoeringen/markten)
Op enkele Cargo-uitvoeringen kan de passagiersstoel wor-
den ingeklapt.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0208m
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde
wordt ingeklapt, om beschadigingen te voorkomen.
ATTENTIE!
Schuif de stoel zo ver mogelijk naar achteren om deze vol-
ledig te kunnen omklappen en contact met het dashboard
te voorkomen.
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 32

33F0V0143mfig. 23
F0V0144mfig. 24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

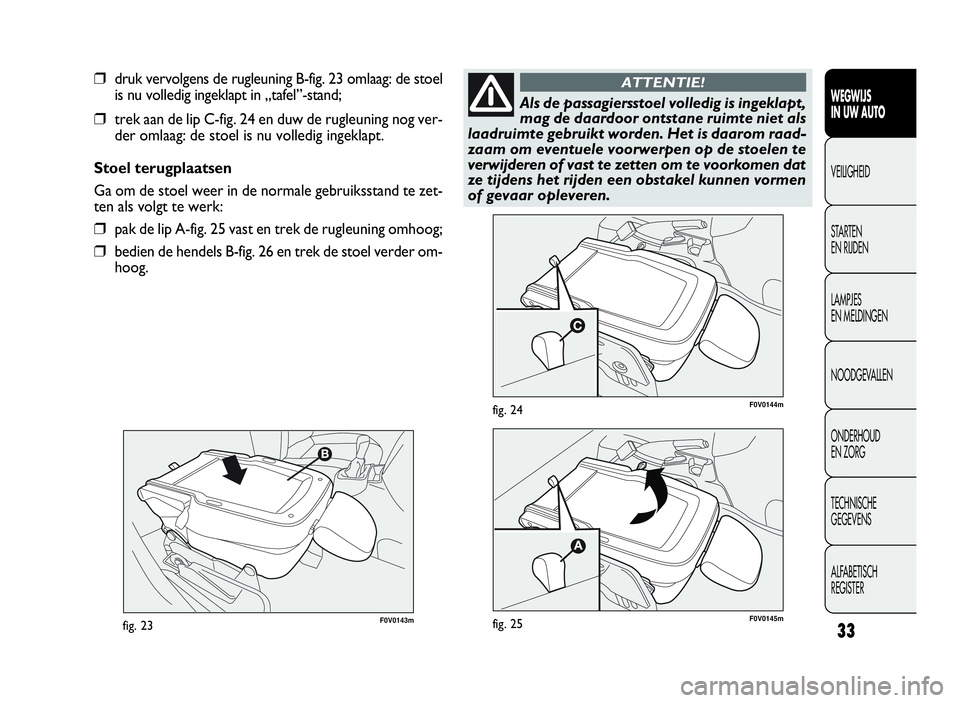

❒druk vervolgens de rugleuning B-fig. 23 omlaag: de stoel
is nu volledig ingeklapt in „tafel”-stand;
❒trek aan de lip C-fig. 24 en duw de rugleuning nog ver-
der omlaag: de stoel is nu volledig ingeklapt.
Stoel terugplaatsen
Ga om de stoel weer in de normale gebruiksstand te zet-
ten als volgt te werk:
❒pak de lip A-fig. 25 vast en trek de rugleuning omhoog;
❒bedien de hendels B-fig. 26 en trek de stoel verder om-
hoog.
F0V0145mfig. 25
Als de passagiersstoel volledig is ingeklapt,
mag de daardoor ontstane ruimte niet als
laadruimte gebruikt worden. Het is daarom raad-
zaam om eventuele voorwerpen op de stoelen te
verwijderen of vast te zetten om te voorkomen dat
ze tijdens het rijden een obstakel kunnen vormen
of gevaar opleveren.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 33

34
F0V0146mfig. 26
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

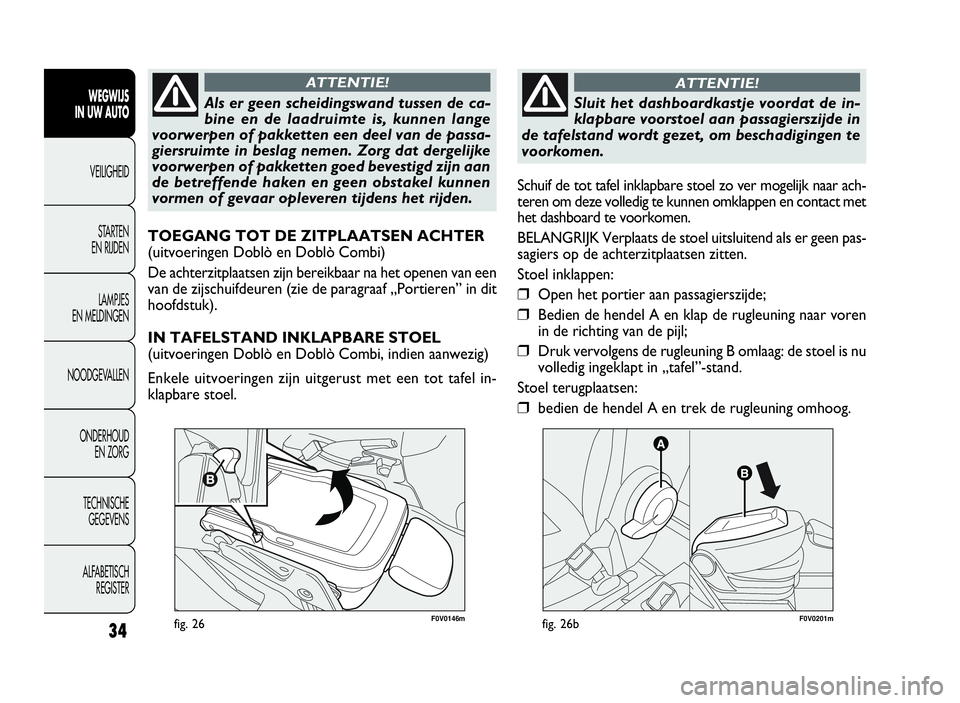

Als er geen scheidingswand tussen de ca-
bine en de laadruimte is, kunnen lange
voorwerpen of pakketten een deel van de passa-
giersruimte in beslag nemen. Zorg dat dergelijke
voorwerpen of pakketten goed bevestigd zijn aan
de betreffende haken en geen obstakel kunnen
vormen of gevaar opleveren tijdens het rijden.
ATTENTIE!
TOEGANG TOT DE ZITPLAATSEN ACHTER
(uitvoeringen Doblò en Doblò Combi)
De achterzitplaatsen zijn bereikbaar na het openen van een
van de zijschuifdeuren (zie de paragraaf „Portieren” in dit
hoofdstuk).
IN TAFELSTAND INKLAPBARE STOEL
(uitvoeringen Doblò en Doblò Combi, indien aanwezig)
Enkele uitvoeringen zijn uitgerust met een tot tafel in-
klapbare stoel.Schuif de tot tafel inklapbare stoel zo ver mogelijk naar ach-
teren om deze volledig te kunnen omklappen en contact met
het dashboard te voorkomen.
BELANGRIJK Verplaats de stoel uitsluitend als er geen pas-
sagiers op de achterzitplaatsen zitten.
Stoel inklappen:
❒Open het portier aan passagierszijde;
❒Bedien de hendel A en klap de rugleuning naar voren
in de richting van de pijl;
❒Druk vervolgens de rugleuning B omlaag: de stoel is nu
volledig ingeklapt in „tafel”-stand.
Stoel terugplaatsen:
❒bedien de hendel A en trek de rugleuning omhoog.
F0V0201mfig. 26b
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde in
de tafelstand wordt gezet, om beschadigingen te
voorkomen.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 34

35
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZITPLAATSEN 3eRIJ VERPLAATSEN
Ga als volgt te werk:
❒laat de hoofdsteunen van de achterbank geheel zakken;
❒plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❒trek de borghendel A-fig. 26c van de rugleuning om-
hoog en kantel de rugleuning naar voren. Als de borg-
hendel omhoog staat, is er een „rode band” zichtbaar;
❒trek aan de lus B-fig. 26c op de achterzijde van de rug-
leuningen en kantel de zitplaatsen naar voren.
OPMERKING De deelbare zitplaatsen hebben op de on-
derrand van de zitting elastieken om de omgeklapte zit-
plaatsen te bevestigen aan de stangen voor de hoofdsteu-
nen van de zitplaatsen op de 2
erij.
ZITPLAATSEN 3
eRIJ VERWIJDEREN
Ga als volgt te werk:
❒verwijder de hoofdsteun van de zitplaats achter;
❒verwijder de schermrol uit de zitting;❒
plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❒trek de borghendel A-fig. 26c van de rugleuning om-
hoog en kantel de rugleuning naar voren. Als de borg-
hendel omhoog staat, is er een „rode band” zichtbaar;
❒trek aan de lus B-fig. 26c op de achterzijde van de rug-
leuningen en kantel de zitplaatsen naar voren.
❒berg de hoofdsteun op door deze met de pennen in de
openingen in de zitting te steken;
❒druk op de hendel zoals is aangegeven in fig. 26d;
❒verwijder de zitplaats uit de vergrendelingen op de
vloer.
ZITPLAATSEN VAN 3
eRIJ TERUGPLAATSEN
Ga als volgt te werk:
❒steek de haken in de vloer fig. 26e;
❒druk op de hendel zoals is aangegeven in fig. 26d en
trek aan de hendel om te controleren of de zitplaats
goed vergrendeld is;
B
A
F0V0205mfig. 26cF0V0206mfig. 26d
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 35

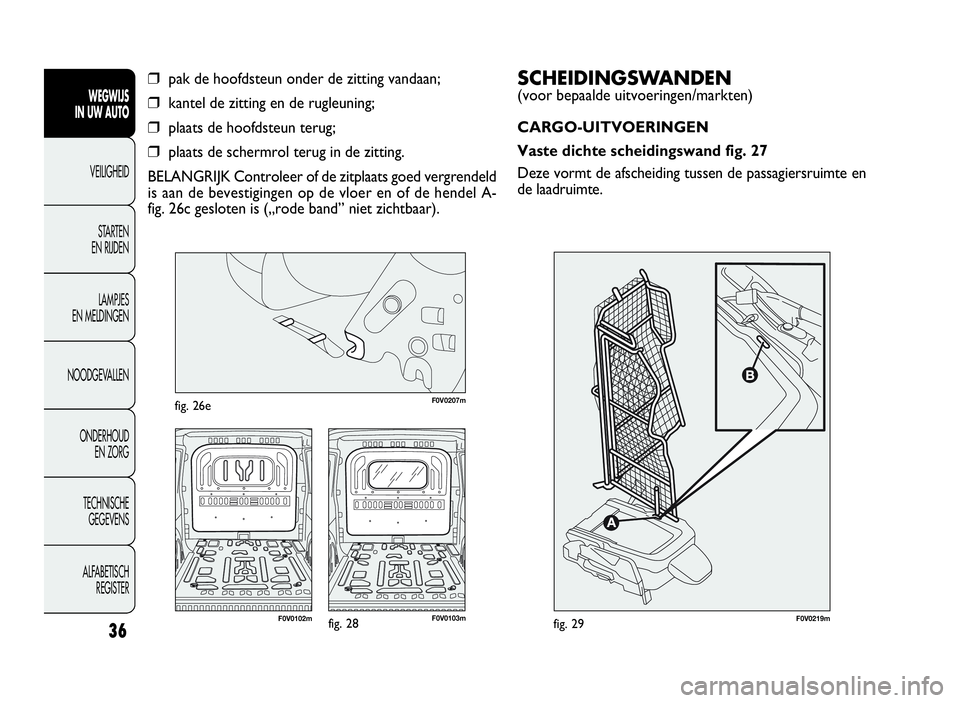

SCHEIDINGSWANDEN
(voor bepaalde uitvoeringen/markten)
CARGO-UITVOERINGEN
Vaste dichte scheidingswand fig. 27
Deze vormt de afscheiding tussen de passagiersruimte en
de laadruimte.
36
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
❒pak de hoofdsteun onder de zitting vandaan;
❒kantel de zitting en de rugleuning;
❒plaats de hoofdsteun terug;
❒plaats de schermrol terug in de zitting.
BELANGRIJK Controleer of de zitplaats goed vergrendeld
is aan de bevestigingen op de vloer en of de hendel A-
fig. 26c gesloten is („rode band” niet zichtbaar).
F0V0219mfig. 29F0V0103mfig. 28F0V0102m
F0V0207mfig. 26e
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 36

37
F0V0170mfig. 31

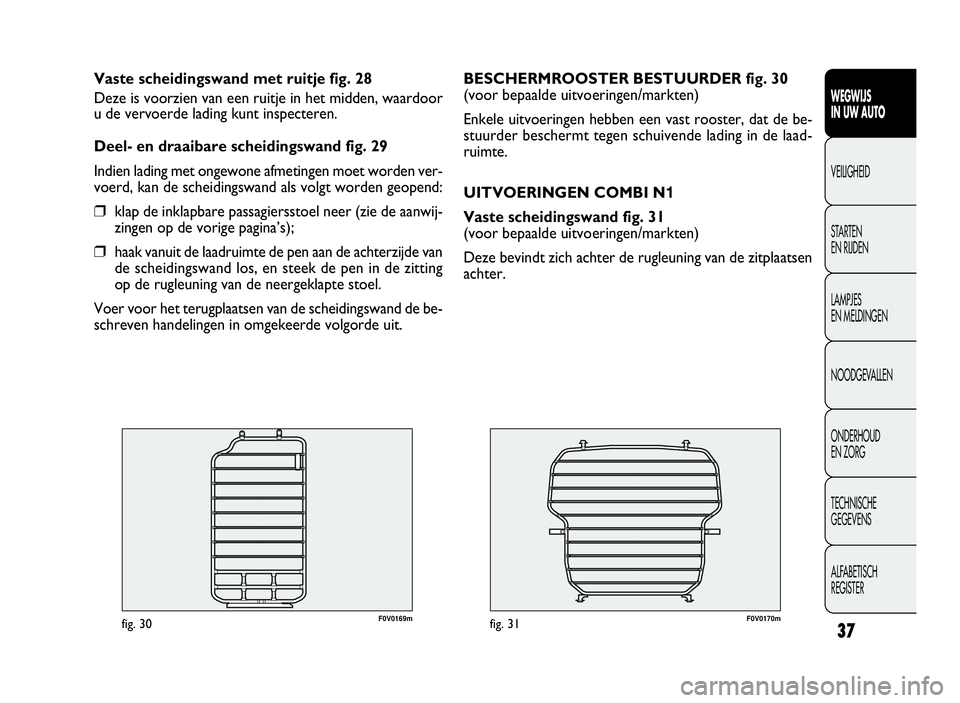

BESCHERMROOSTER BESTUURDER fig. 30
(voor bepaalde uitvoeringen/markten)
Enkele uitvoeringen hebben een vast rooster, dat de be-
stuurder beschermt tegen schuivende lading in de laad-
ruimte.
UITVOERINGEN COMBI N1
Vaste scheidingswand fig. 31
(voor bepaalde uitvoeringen/markten)
Deze bevindt zich achter de rugleuning van de zitplaatsen
achter.
F0V0169mfig. 30
Vaste scheidingswand met ruitje fig. 28
Deze is voorzien van een ruitje in het midden, waardoor
u de vervoerde lading kunt inspecteren.
Deel- en draaibare scheidingswand fig. 29
Indien lading met ongewone afmetingen moet worden ver-
voerd, kan de scheidingswand als volgt worden geopend:
❒klap de inklapbare passagiersstoel neer (zie de aanwij-
zingen op de vorige pagina’s);
❒haak vanuit de laadruimte de pen aan de achterzijde van
de scheidingswand los, en steek de pen in de zitting
op de rugleuning van de neergeklapte stoel.
Voer voor het terugplaatsen van de scheidingswand de be-
schreven handelingen in omgekeerde volgorde uit.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 37

38
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

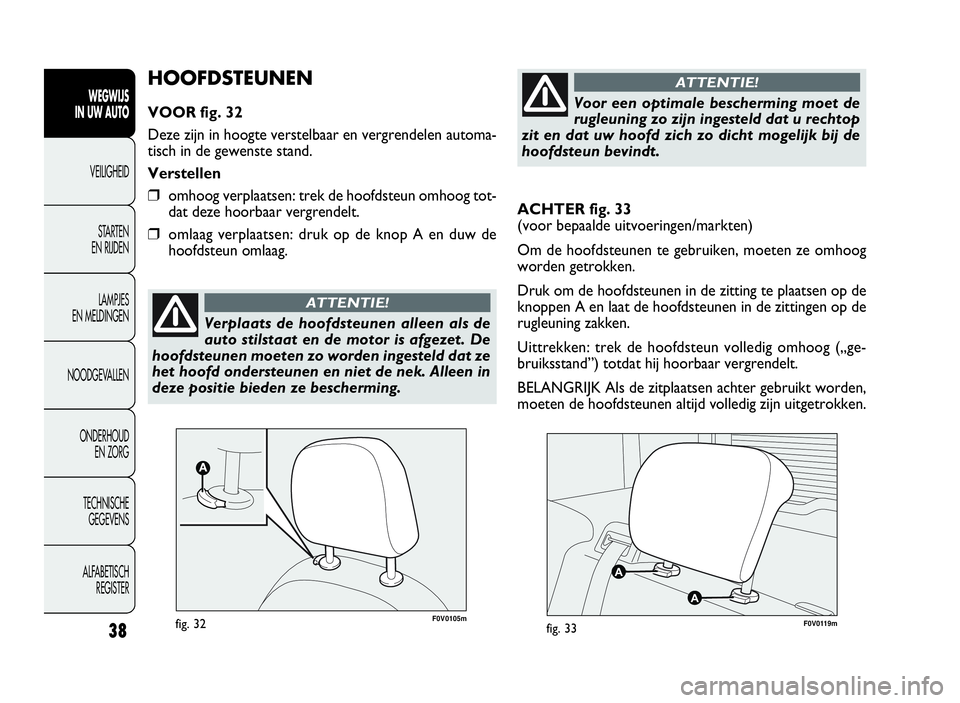

ACHTER fig. 33
(voor bepaalde uitvoeringen/markten)
Om de hoofdsteunen te gebruiken, moeten ze omhoog
worden getrokken.
Druk om de hoofdsteunen in de zitting te plaatsen op de
knoppen A en laat de hoofdsteunen in de zittingen op de
rugleuning zakken.
Uittrekken: trek de hoofdsteun volledig omhoog („ge-
bruiksstand”) totdat hij hoorbaar vergrendelt.
BELANGRIJK Als de zitplaatsen achter gebruikt worden,
moeten de hoofdsteunen altijd volledig zijn uitgetrokken.
F0V0119mfig. 33F0V0105mfig. 32
HOOFDSTEUNEN
VOOR fig. 32
Deze zijn in hoogte verstelbaar en vergrendelen automa-
tisch in de gewenste stand.
Verstellen
❒omhoog verplaatsen: trek de hoofdsteun omhoog tot-
dat deze hoorbaar vergrendelt.
❒omlaag verplaatsen: druk op de knop A en duw de
hoofdsteun omlaag.
Verplaats de hoofdsteunen alleen als de
auto stilstaat en de motor is afgezet. De
hoofdsteunen moeten zo worden ingesteld dat ze
het hoofd ondersteunen en niet de nek. Alleen in
deze positie bieden ze bescherming.
ATTENTIE!
Voor een optimale bescherming moet de
rugleuning zo zijn ingesteld dat u rechtop
zit en dat uw hoofd zich zo dicht mogelijk bij de
hoofdsteun bevindt.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 38

39
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

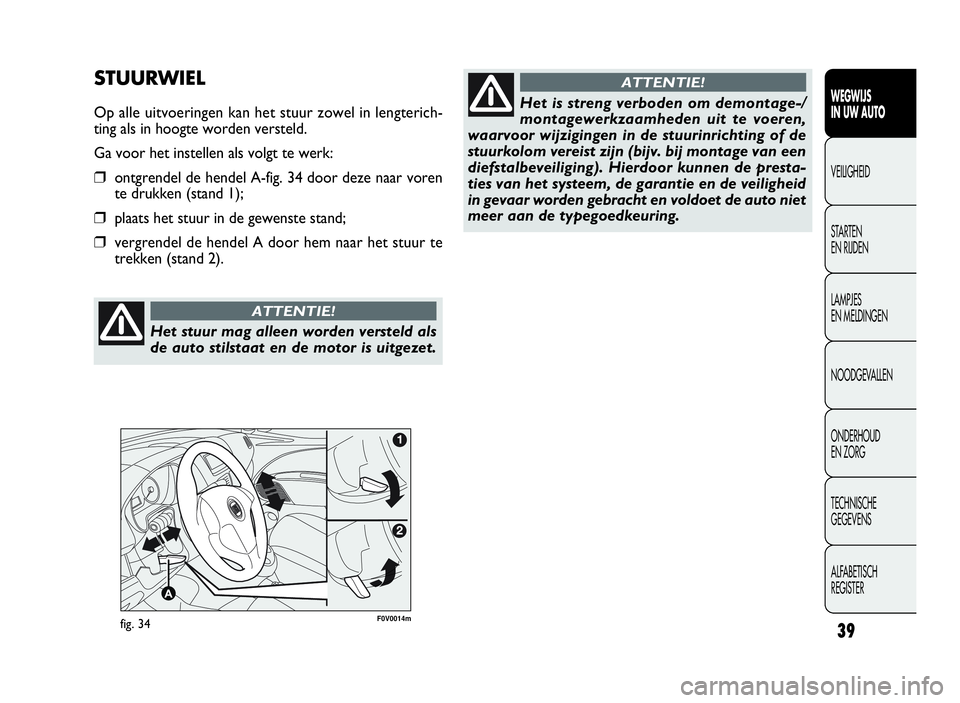

F0V0014mfig. 34
STUURWIEL
Op alle uitvoeringen kan het stuur zowel in lengterich-
ting als in hoogte worden versteld.
Ga voor het instellen als volgt te werk:
❒ontgrendel de hendel A-fig. 34 door deze naar voren
te drukken (stand 1);
❒plaats het stuur in de gewenste stand;
❒vergrendel de hendel A door hem naar het stuur te
trekken (stand 2).
Het stuur mag alleen worden versteld als
de auto stilstaat en de motor is uitgezet.
ATTENTIE!
Het is streng verboden om demontage-/
montagewerkzaamheden uit te voeren,
waarvoor wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij montage van een
diefstalbeveiliging). Hierdoor kunnen de presta-
ties van het systeem, de garantie en de veiligheid
in gevaar worden gebracht en voldoet de auto niet
meer aan de typegoedkeuring.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 39
