170
F0V0027mfig. 149

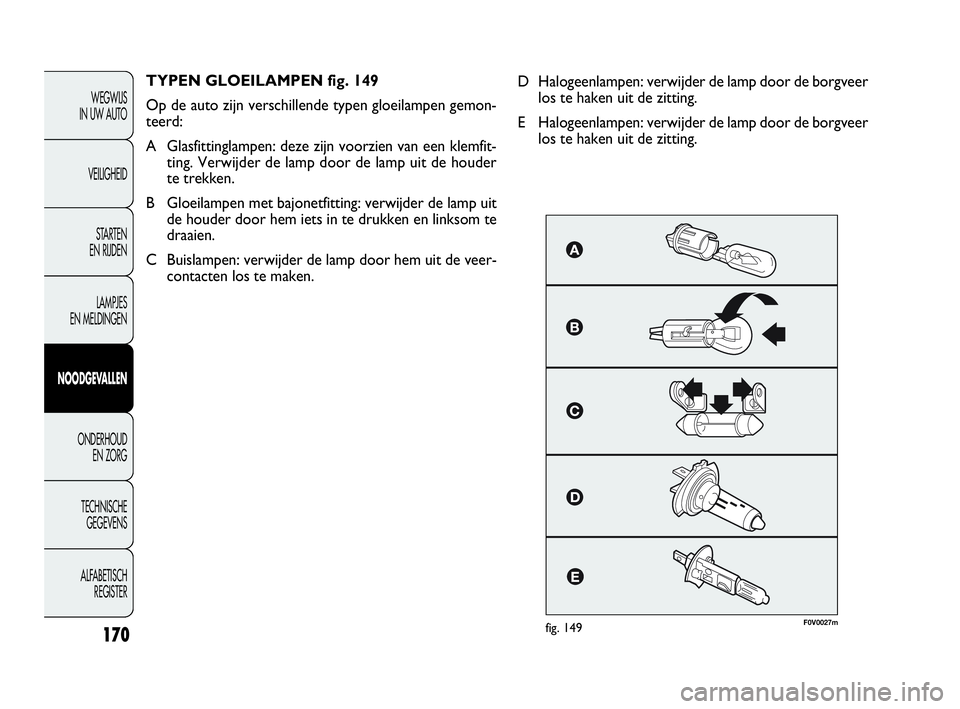

TYPEN GLOEILAMPEN fig. 149
Op de auto zijn verschillende typen gloeilampen gemon-
teerd:
A Glasfittinglampen: deze zijn voorzien van een klemfit-
ting. Verwijder de lamp door de lamp uit de houder
te trekken.
B Gloeilampen met bajonetfitting: verwijder de lamp uit
de houder door hem iets in te drukken en linksom te
draaien.
C Buislampen: verwijder de lamp door hem uit de veer-
contacten los te maken.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
D Halogeenlampen: verwijder de lamp door de borgveer
los te haken uit de zitting.
E Halogeenlampen: verwijder de lamp door de borgveer
los te haken uit de zitting.
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 170

171
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

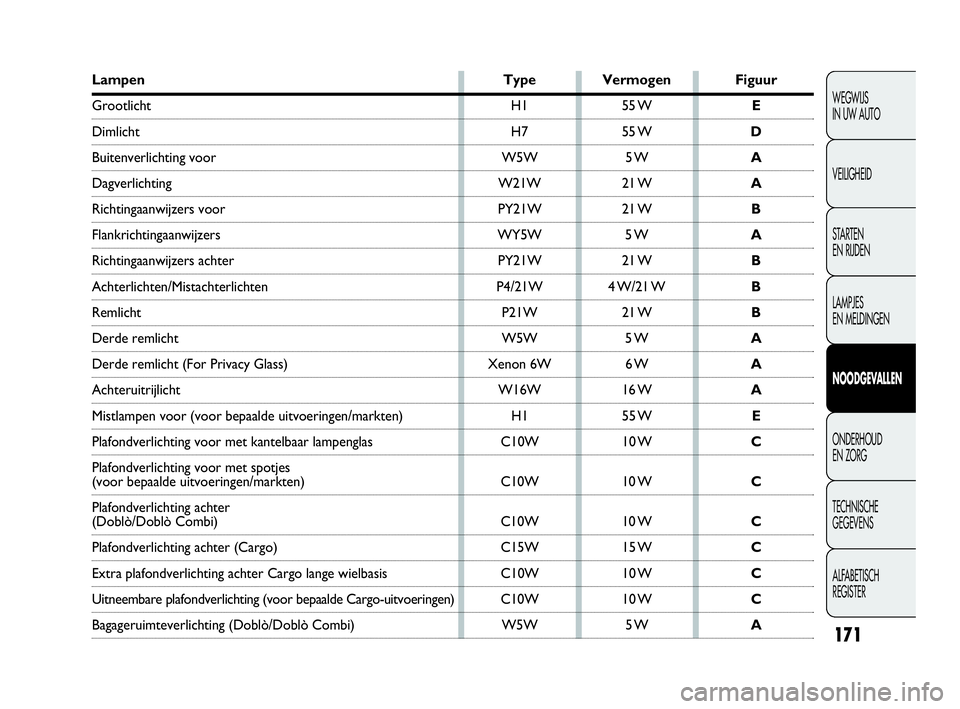

Lampen Type Vermogen Figuur
Grootlicht H1 55 W E
Dimlicht H7 55 WD
Buitenverlichting voor W5W 5 WA
Dagverlichting W21W 21 WA
Richtingaanwijzers voor PY21W 21 WB
Flankrichtingaanwijzers WY5W 5 WA
Richtingaanwijzers achter PY21W 21 WB
Achterlichten/Mistachterlichten P4/21W 4 W/21 WB
Remlicht P21W 21 WB
Derde remlicht W5W 5 WA
Derde remlicht (For Privacy Glass) Xenon 6W 6 WA
Achteruitrijlicht W16W 16 WA
Mistlampen voor (voor bepaalde uitvoeringen/markten) H1 55 WE
Plafondverlichting voor met kantelbaar lampenglas C10W 10 WC
Plafondverlichting voor met spotjes
(voor bepaalde uitvoeringen/markten) C10W 10 WC
Plafondverlichting achter
(Doblò/Doblò Combi) C10W 10 WC
Plafondverlichting achter (Cargo) C15W 15 WC
Extra plafondverlichting achter Cargo lange wielbasis C10W 10 WC
Uitneembare plafondverlichting (voor bepaalde Cargo-uitvoeringen) C10W 10 WC
Bagageruimteverlichting (Doblò/Doblò Combi) W5W 5 WA
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 171

172
F0V0028mfig. 150F0V0029mfig. 151

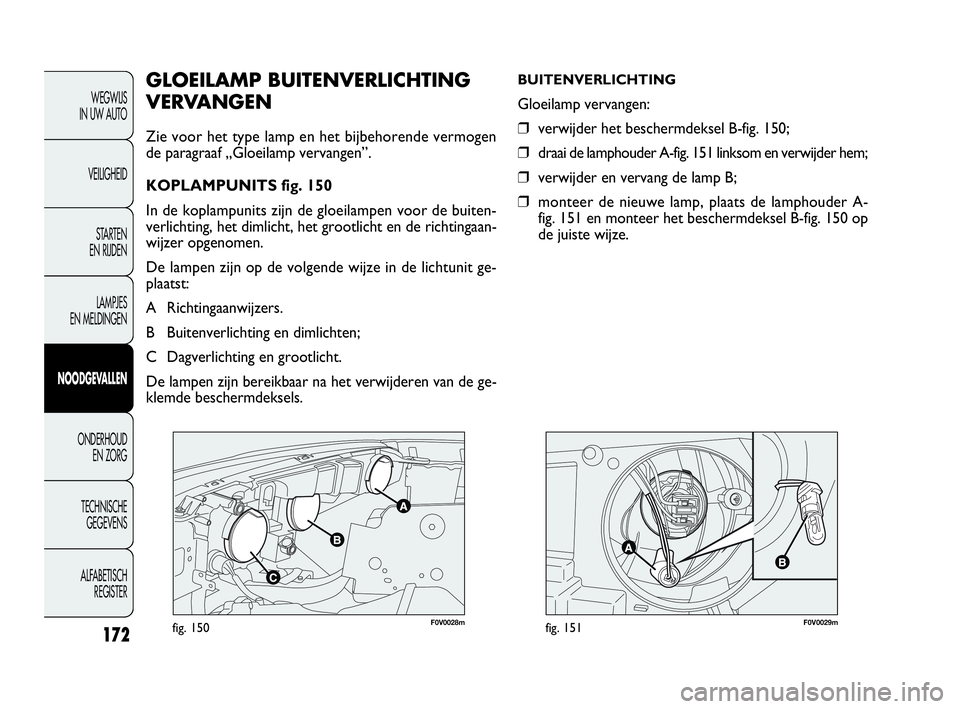

GLOEILAMP BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen
de paragraaf „Gloeilamp vervangen”.
KOPLAMPUNITS fig. 150
In de koplampunits zijn de gloeilampen voor de buiten-
verlichting, het dimlicht, het grootlicht en de richtingaan-
wijzer opgenomen.
De lampen zijn op de volgende wijze in de lichtunit ge-
plaatst:
A Richtingaanwijzers.
B Buitenverlichting en dimlichten;
C Dagverlichting en grootlicht.
De lampen zijn bereikbaar na het verwijderen van de ge-
klemde beschermdeksels.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BUITENVERLICHTING
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig. 150;
❒draai de lamphouder A-fig. 151 linksom en verwijder hem;
❒verwijder en vervang de lamp B;
❒monteer de nieuwe lamp, plaats de lamphouder A-
fig. 151 en monteer het beschermdeksel B-fig. 150 op
de juiste wijze.
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 172

173
F0V0030mfig. 152F0V0031mfig. 153

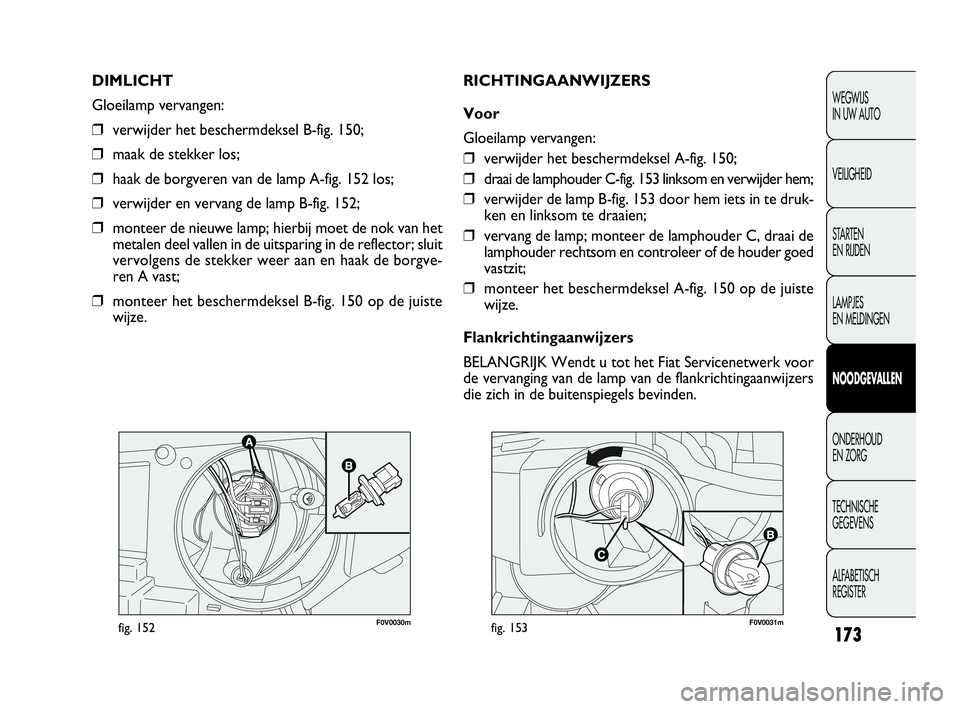

RICHTINGAANWIJZERS
Voor
Gloeilamp vervangen:
❒verwijder het beschermdeksel A-fig. 150;
❒draai de lamphouder C-fig. 153 linksom en verwijder hem;
❒verwijder de lamp B-fig. 153 door hem iets in te druk-
ken en linksom te draaien;
❒vervang de lamp; monteer de lamphouder C, draai de
lamphouder rechtsom en controleer of de houder goed
vastzit;
❒monteer het beschermdeksel A-fig. 150 op de juiste
wijze.
Flankrichtingaanwijzers
BELANGRIJK Wendt u tot het Fiat Servicenetwerk voor
de vervanging van de lamp van de flankrichtingaanwijzers
die zich in de buitenspiegels bevinden. DIMLICHT
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig. 150;
❒maak de stekker los;
❒haak de borgveren van de lamp A-fig. 152 los;
❒verwijder en vervang de lamp B-fig. 152;
❒monteer de nieuwe lamp; hierbij moet de nok van het
metalen deel vallen in de uitsparing in de reflector; sluit
vervolgens de stekker weer aan en haak de borgve-
ren A vast;
❒monteer het beschermdeksel B-fig. 150 op de juiste
wijze.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 173

174
F0V0032mfig. 154F0V0033mfig. 155
DAGVERLICHTING
Gloeilamp vervangen:
❒verwijder het beschermdeksel C-fig. 150;
❒draai de lamphouder E-fig. 155 linksom en verwijder
hem;
❒trek de geklemde lamp los;
❒vervang de lamp; monteer de lamphouder E, draai de
lamphouder rechtsom en controleer of de houder goed
vastzit;
❒monteer het beschermdeksel C-fig. 150 op de juiste
wijze.
MISTLAMPEN VOOR
(voor bepaalde uitvoeringen/markten)
BELANGRIJK Wendt u voor het vervangen van een de-
fecte mistlamp voor tot het Fiat Servicenetwerk. GROOTLICHT
Gloeilamp vervangen:
❒verwijder het beschermdeksel C-fig. 150;
❒maak de stekker los;
❒haak de borgveren van de lamp D-fig. 154 los;
❒verwijder en vervang de lamp;
❒monteer de nieuwe lamp; hierbij moet de nok van het
metalen deel vallen in de uitsparing in de reflector; sluit
vervolgens de stekker weer aan en haak de borgve-
ren D vast;
❒monteer het beschermdeksel C-fig. 150 op de juiste
wijze.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 174

175
U krijgt toegang tot de lampen A – B – D – F na het los-
draaien van de 4 schroeven E-fig. 157 en na het uitnemen
van de lamphouder. Voor de vervanging van de lamp moet
deze iets worden ingedrukt en linksom gedraaid („bajo-
net”-fitting), waarna de lamp moet worden uitgetrokken

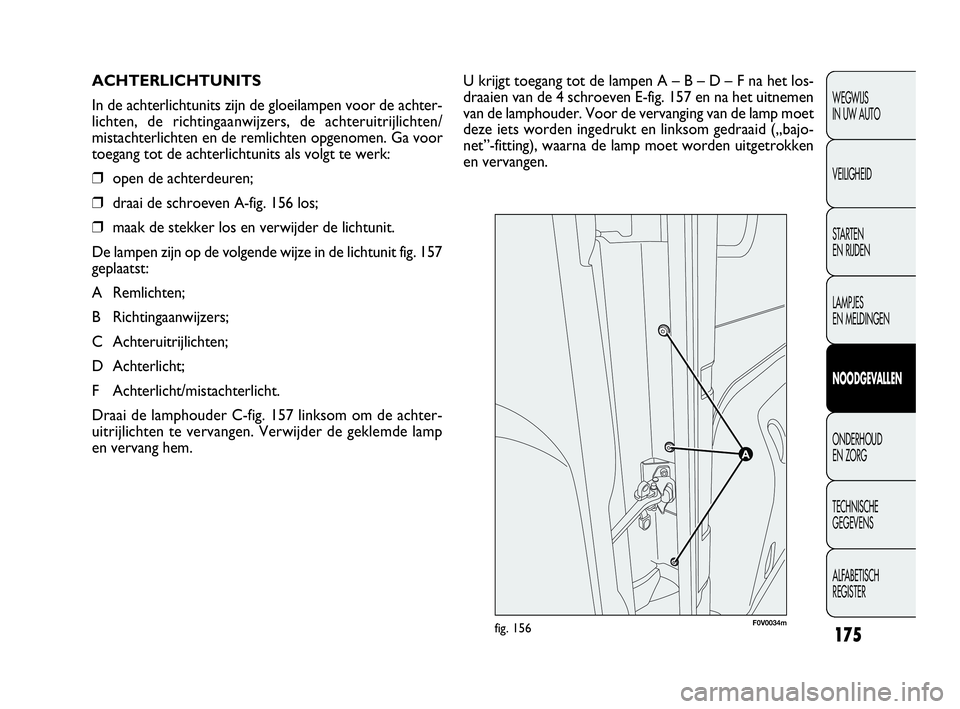

en vervangen. ACHTERLICHTUNITS
In de achterlichtunits zijn de gloeilampen voor de achter-
lichten, de richtingaanwijzers, de achteruitrijlichten/
mistachterlichten en de remlichten opgenomen. Ga voor
toegang tot de achterlichtunits als volgt te werk:
❒open de achterdeuren;
❒draai de schroeven A-fig. 156 los;
❒maak de stekker los en verwijder de lichtunit.
De lampen zijn op de volgende wijze in de lichtunit fig. 157
geplaatst:
A Remlichten;
B Richtingaanwijzers;
C Achteruitrijlichten;
D Achterlicht;
F Achterlicht/mistachterlicht.
Draai de lamphouder C-fig. 157 linksom om de achter-
uitrijlichten te vervangen. Verwijder de geklemde lamp
en vervang hem.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0034mfig. 156
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 175

F0V0164mfig. 159a
F0V0163mfig. 158
176
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

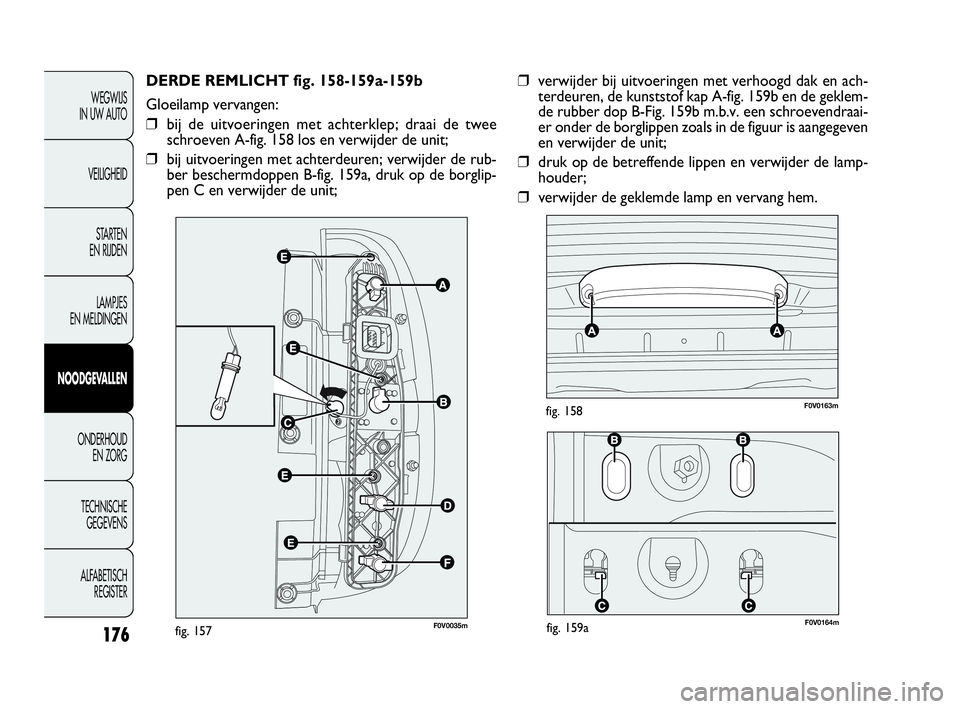

DERDE REMLICHT fig. 158-159a-159b
Gloeilamp vervangen:
❒bij de uitvoeringen met achterklep; draai de twee
schroeven A-fig. 158 los en verwijder de unit;
❒bij uitvoeringen met achterdeuren; verwijder de rub-
ber beschermdoppen B-fig. 159a, druk op de borglip-
pen C en verwijder de unit;❒verwijder bij uitvoeringen met verhoogd dak en ach-
terdeuren, de kunststof kap A-fig. 159b en de geklem-
de rubber dop B-Fig. 159b m.b.v. een schroevendraai-
er onder de borglippen zoals in de figuur is aangegeven
en verwijder de unit;
❒druk op de betreffende lippen en verwijder de lamp-
houder;
❒verwijder de geklemde lamp en vervang hem.
F0V0035mfig. 157
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 176

177
F0V0037mfig. 161
F0V0179mfig. 160
F0V0231mfig. 159b
KENTEKENPLAATVERLICHTING
(uitvoeringen met achterdeuren)
Gloeilampen A-fig. 162 vervangen:
❒maak de borglippen los door het lampenglas naar links
te duwen en uit te trekken;
❒maak de lampen los uit de veercontacten aan de zijkant
en vervang ze; controleer of de nieuwe lampen goed
vastzitten in de veercontacten; KENTEKENPLAATVERLICHTING
(uitvoeringen met achterklep)
Gloeilampen A-fig. 160 vervangen:
❒druk de borglippen in op de punten die door de pijlen
worden aangegeven en verwijder de lamphouder;
❒draai de lamphouder B-fig. 161 linksom en verwijder
de lamp C.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0036mfig. 162
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 177

178
❒open de bescherming B-fig. 164 zoals is aangegeven;
❒maak de lamp C-fig. 165 los uit de veercontacten aan
de zijkant en vervang hem; plaats de nieuwe lamp en
controleer of de nieuwe lamp goed vastzit in de veer-
contacten;
❒sluit de bescherming en plaats het lampenglas in de zit-

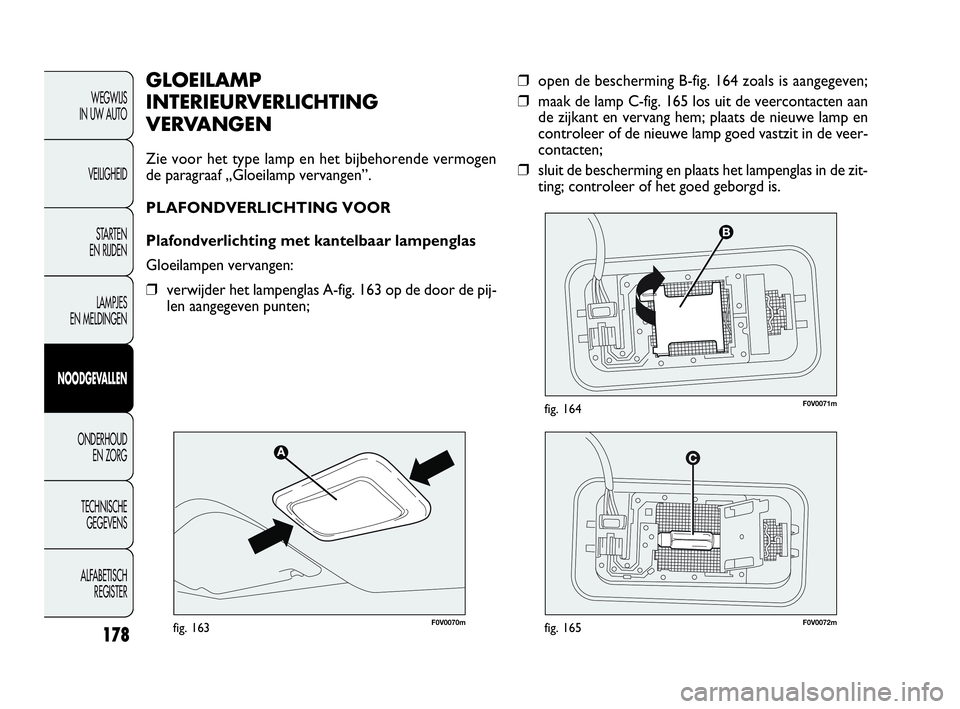

ting; controleer of het goed geborgd is.GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen
de paragraaf „Gloeilamp vervangen”.
PLAFONDVERLICHTING VOOR
Plafondverlichting met kantelbaar lampenglas
Gloeilampen vervangen:
❒verwijder het lampenglas A-fig. 163 op de door de pij-
len aangegeven punten;
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 178

179
❒maak de lampen C los uit de veercontacten aan de zij-
kant en vervang ze; controleer of de nieuwe lampen
goed vastzitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 167 en plaats het pla-
fondlampje A-fig. 166 in de zitting; controleer of het
goed geborgd is.

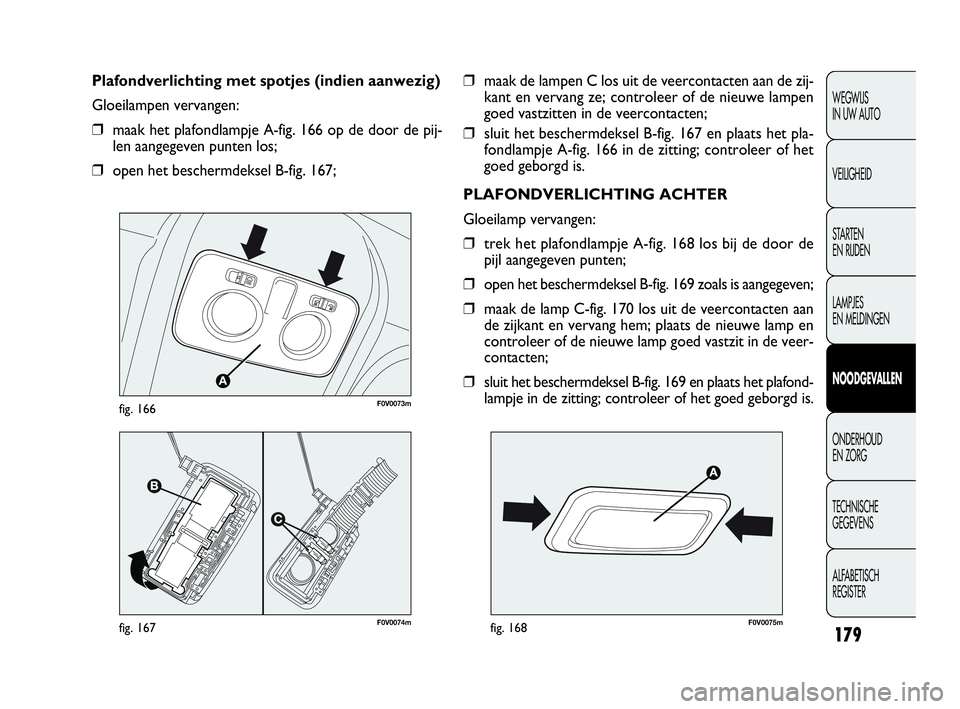

PLAFONDVERLICHTING ACHTER
Gloeilamp vervangen:
❒trek het plafondlampje A-fig. 168 los bij de door de
pijl aangegeven punten;
❒open het beschermdeksel B-fig. 169 zoals is aangegeven;
❒maak de lamp C-fig. 170 los uit de veercontacten aan
de zijkant en vervang hem; plaats de nieuwe lamp en
controleer of de nieuwe lamp goed vastzit in de veer-
contacten;
❒sluit het beschermdeksel B-fig. 169 en plaats het plafond-
lampje in de zitting; controleer of het goed geborgd is. Plafondverlichting met spotjes (indien aanwezig)
Gloeilampen vervangen:
❒maak het plafondlampje A-fig. 166 op de door de pij-
len aangegeven punten los;
❒open het beschermdeksel B-fig. 167;
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168
