FIAT DOBLO COMBI 2009 Kezelési és karbantartási útmutató (in Hungarian)

170
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0027m149. ábra

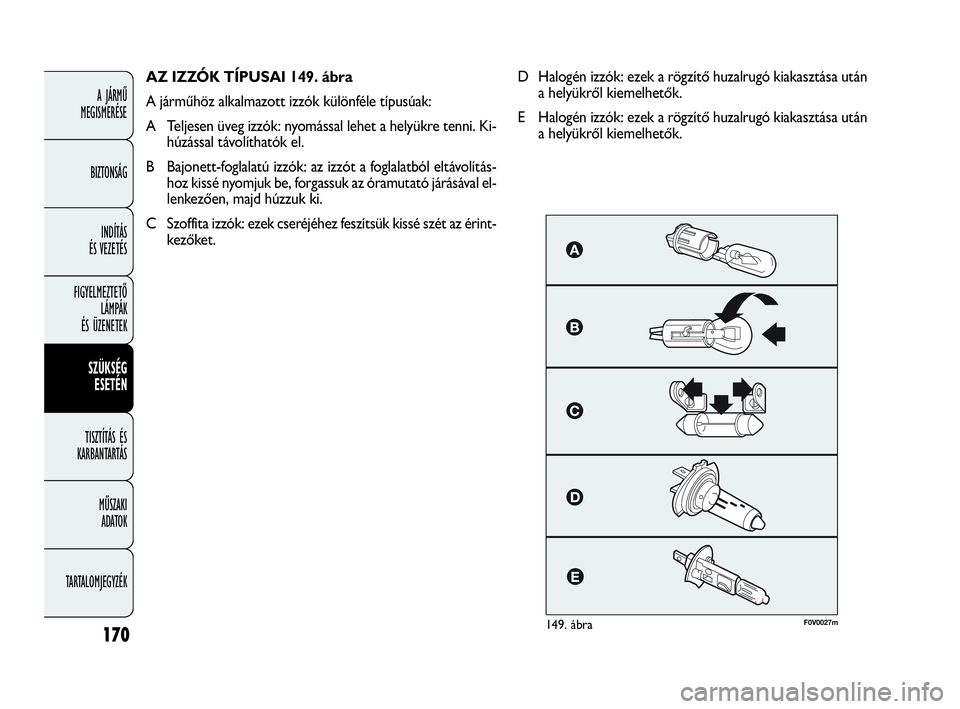

AZ IZZÓK TÍPUSAI 149. ábra
A járműhöz alkalmazott izzók különféle típusúak:
A Teljesen üveg izzók: nyomással lehet a helyükre tenni. Ki-
húzással távolíthatók el.
B Bajonett-foglalatú izzók: az izzót a foglalatból eltávolítás-
hoz kissé nyomjuk be, forgassuk az óramutató járásával el-
lenkezően, majd húzzuk ki.
C Szoffita izzók: ezek cseréjéhez feszítsük kissé szét az érint-
kezőket.D Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
E Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 170

171
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

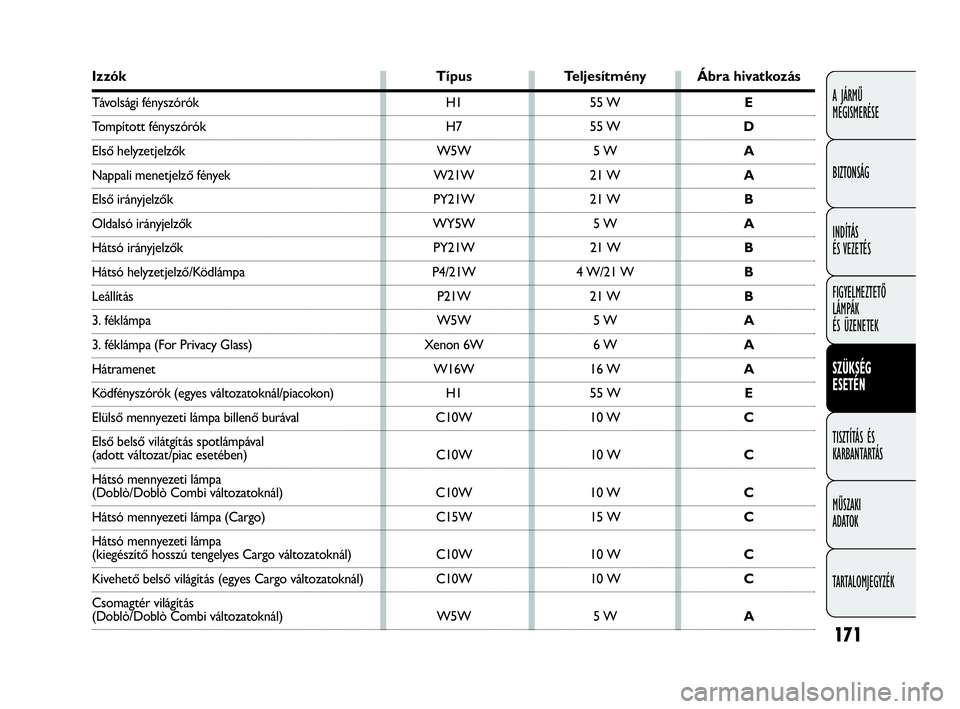

Izzók Típus Teljesítmény Ábra hivatkozás
Távolsági fényszórók H1 55 W E
Tompított fényszórók H7 55 WD
Első helyzetjelzők W5W 5 WA
Nappali menetjelző fények W21W 21 WA
Első irányjelzők PY21W 21 WB
Oldalsó irányjelzők WY5W 5 WA
Hátsó irányjelzők PY21W 21 WB
Hátsó helyzetjelző/Ködlámpa P4/21W 4 W/21 WB
Leállítás P21W 21 WB
3. féklámpa W5W 5 WA
3. féklámpa (For Privacy Glass) Xenon 6W 6 WA
Hátramenet W16W 16 WA
Ködfényszórók (egyes változatoknál/piacokon) H1 55 WE
Elülső mennyezeti lámpa billenő burával C10W 10 WC
Első belső vilátgítás spotlámpával
(adott változat/piac esetében) C10W 10 WC
Hátsó mennyezeti lámpa
(Doblò/Doblò Combi változatoknál) C10W 10 WC
Hátsó mennyezeti lámpa (Cargo) C15W 15 WC
Hátsó mennyezeti lámpa
(kiegészítő hosszú tengelyes Cargo változatoknál) C10W 10 WC
Kivehető belső világítás (egyes Cargo változatoknál) C10W 10 WC
Csomagtér világítás
(Doblò/Doblò Combi változatoknál) W5W 5 WA
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 171

172
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0028m150. ábraF0V0029m151. ábra

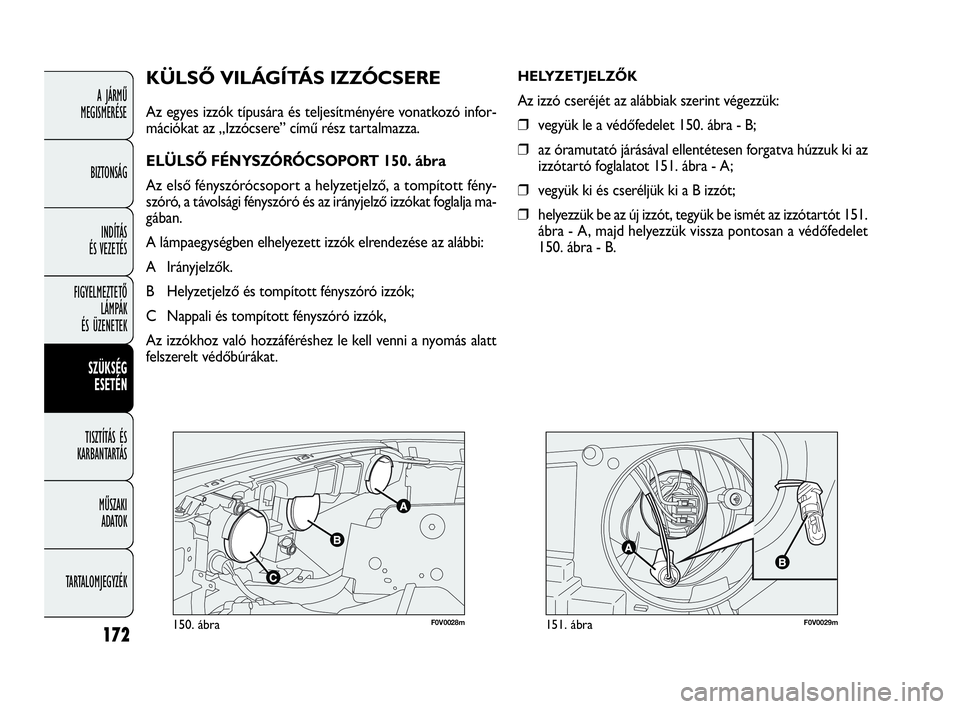

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat az „Izzócsere” című rész tartalmazza.
ELÜLSŐ FÉNYSZÓRÓCSOPORT 150. ábra
Az első fényszórócsoport a helyzetjelző, a tompított fény-
szóró, a távolsági fényszóró és az irányjelző izzókat foglalja ma-
gában.
A lámpaegységben elhelyezett izzók elrendezése az alábbi:
A Irányjelzők.
B Helyzetjelző és tompított fényszóró izzók;
C Nappali és tompított fényszóró izzók,
Az izzókhoz való hozzáféréshez le kell venni a nyomás alatt
felszerelt védőbúrákat.
HELYZETJELZŐK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - B;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot 151. ábra - A;
❒vegyük ki és cseréljük ki a B izzót;
❒helyezzük be az új izzót, tegyük be ismét az izzótartót 151.
ábra - A, majd helyezzük vissza pontosan a védőfedelet
150. ábra - B.
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 172

173
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0030m152. ábraF0V0031m153. ábra
IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - A;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot (153. ábra - C);
❒kissé benyomva 153. ábra- B az óramutató járásával el-
lentétesen forgatva vegyük ki a bajonett-foglalatú izzót;
❒az óramutató járásával megegyezően forgatva helyezzük
vissza a C fedeles foglalatot, ügyelve annak biztos rögzü-
lésére;
❒vegyük le a védőfedelet 150. ábra - A.
Oldalsó
FIGYELMEZTETÉS Az oldalsó irányjelző izzók – amelyek
a külső visszapillantó tükör belsejében helyezkednek el – cse-
réjét egy Fiat márkaszervízben kell elvégeztetni. TOMPÍTOTT FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - B;
❒kössük le az elektromos csatlakozást;
❒akasszuk ki az izzót rögzítő rugót 152. ábra - A;
❒vegyük ki és cseréljük ki az izzót 152. ábra - B ;
❒helyezzük be az új izzót, ügyelve arra, hogy a fémfoglalat
nyúlványai pontosan illeszkedjenek a fényszórótükör ki-
vágásaiba, majd kössük vissza a B elektromos csatlako-
zót, és akasszuk vissza a foglalatot rögzítő A rugót;
❒helyezzük vissza a védőfedelet 150. ábra - B.
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 173

174
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0032m154. ábraF0V0033m155. ábra

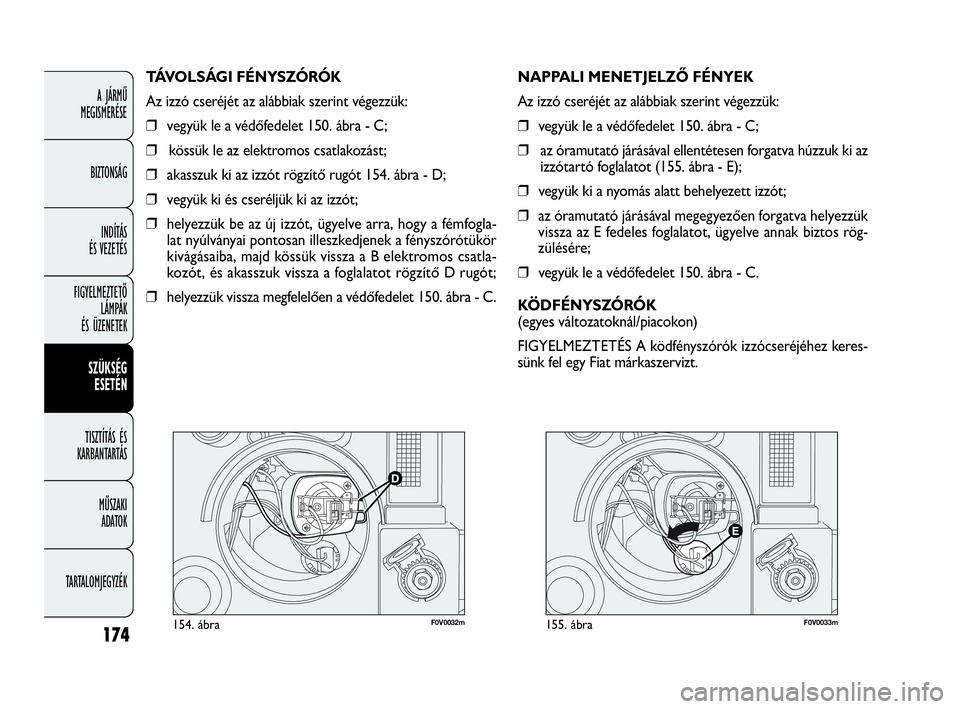

NAPPALI MENETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - C;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot (155. ábra - E);
❒vegyük ki a nyomás alatt behelyezett izzót;
❒az óramutató járásával megegyezően forgatva helyezzük
vissza az E fedeles foglalatot, ügyelve annak biztos rög-
zülésére;
❒vegyük le a védőfedelet 150. ábra - C.
KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
FIGYELMEZTETÉS A ködfényszórók izzócseréjéhez keres-
sünk fel egy Fiat márkaszervizt. TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - C;
❒kössük le az elektromos csatlakozást;
❒akasszuk ki az izzót rögzítő rugót 154. ábra - D;
❒vegyük ki és cseréljük ki az izzót;
❒helyezzük be az új izzót, ügyelve arra, hogy a fémfogla-
lat nyúlványai pontosan illeszkedjenek a fényszórótükör
kivágásaiba, majd kössük vissza a B elektromos csatla-
kozót, és akasszuk vissza a foglalatot rögzítő D rugót;
❒helyezzük vissza megfelelően a védőfedelet 150. ábra - C.
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 174

175
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Az A – B – D izzókhoz való hozzáféréshez ki kell csavarni a
4 rögzítőcsavar 157. ábra - E és kivenni a foglalatot. A lámpa
cseréjéhez finoman nyomjuk meg és forgassuk az óramutató
járásval ellenétes irányba („bajonett”zárasak, tehát ki kell húz-

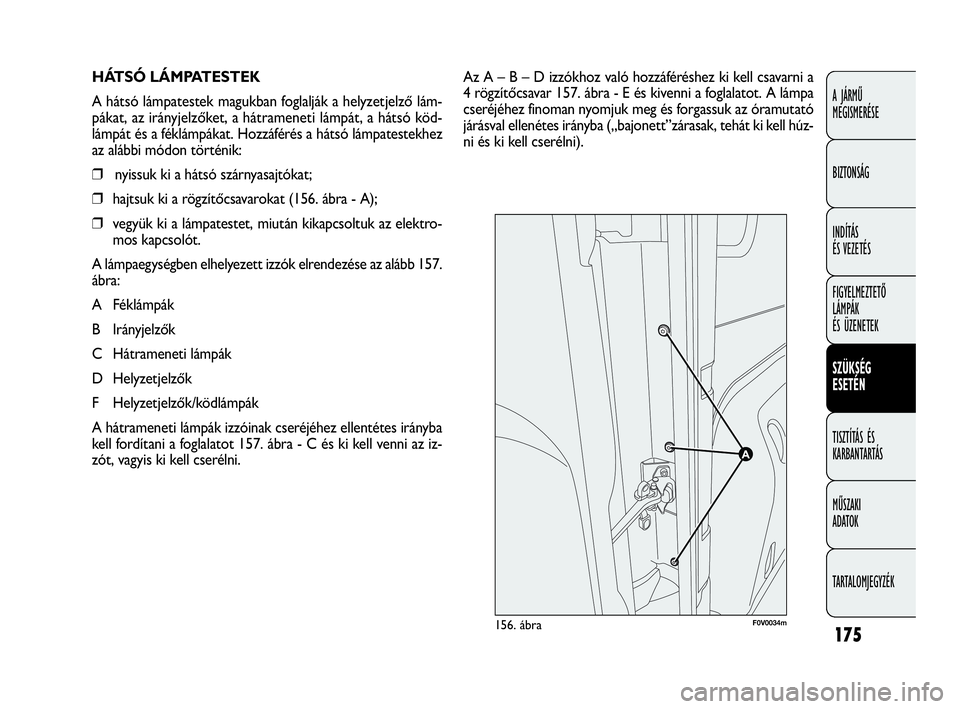

ni és ki kell cserélni). HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek magukban foglalják a helyzetjelző lám-
pákat, az irányjelzőket, a hátrameneti lámpát, a hátsó köd-
lámpát és a féklámpákat. Hozzáférés a hátsó lámpatestekhez
az alábbi módon történik:
❒nyissuk ki a hátsó szárnyasajtókat;
❒hajtsuk ki a rögzítőcsavarokat (156. ábra - A);
❒vegyük ki a lámpatestet, miután kikapcsoltuk az elektro-
mos kapcsolót.
A lámpaegységben elhelyezett izzók elrendezése az alább 157.
ábra:
A Féklámpák
B Irányjelzők
C Hátrameneti lámpák
D Helyzetjelzők
F Helyzetjelzők/ködlámpák
A hátrameneti lámpák izzóinak cseréjéhez ellentétes irányba
kell fordítani a foglalatot 157. ábra - C és ki kell venni az iz-
zót, vagyis ki kell cserélni.
F0V0034m156. ábra
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 175

F0V0164m159. ábra
F0V0163mfig. 158
176
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

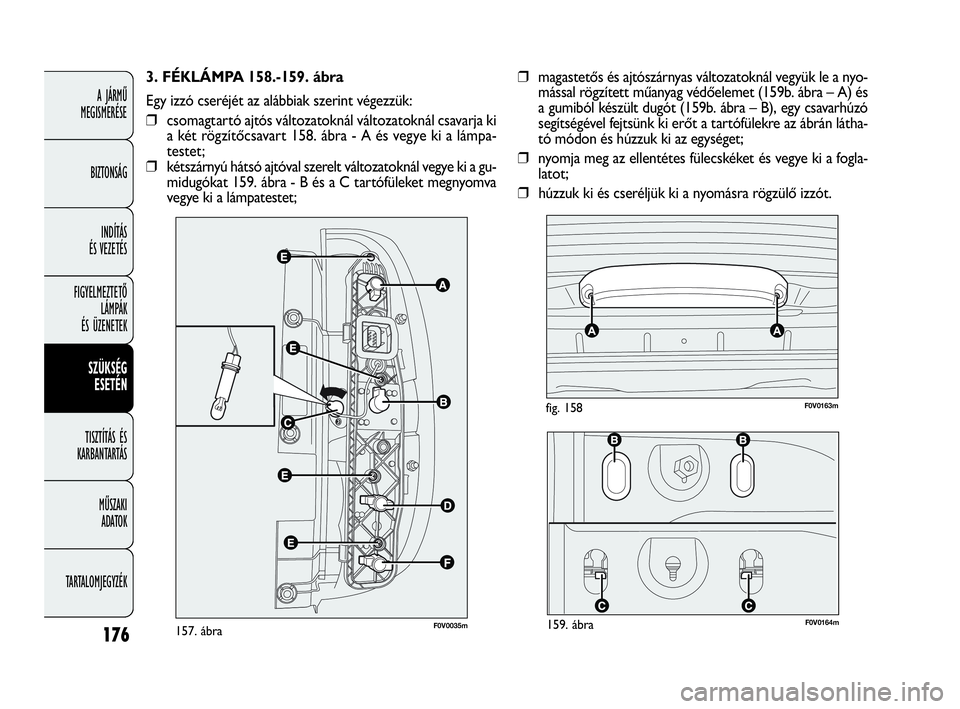

3. FÉKLÁMPA 158.-159. ábra
Egy izzó cseréjét az alábbiak szerint végezzük:
❒csomagtartó ajtós változatoknál változatoknál csavarja ki
a két rögzítőcsavart 158. ábra - A és vegye ki a lámpa-
testet;
❒kétszárnyú hátsó ajtóval szerelt változatoknál vegye ki a gu-
midugókat 159. ábra - B és a C tartófüleket megnyomva
vegye ki a lámpatestet;❒magastetős és ajtószárnyas változatoknál vegyük le a nyo-
mással rögzített műanyag védőelemet (159b. ábra – A) és
a gumiból készült dugót (159b. ábra – B), egy csavarhúzó
segítségével fejtsünk ki erőt a tartófülekre az ábrán látha-
tó módon és húzzuk ki az egységet;
❒nyomja meg az ellentétes fülecskéket és vegye ki a fogla-
latot;
❒húzzuk ki és cseréljük ki a nyomásra rögzülő izzót.
F0V0035m157. ábra
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 176

177
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

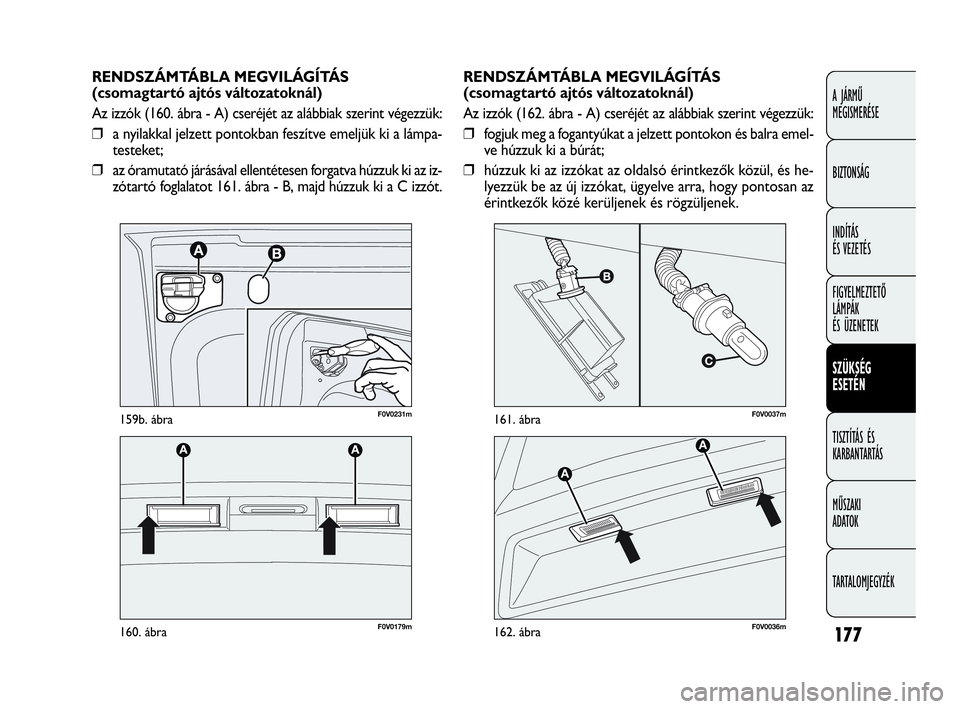

RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (162. ábra - A) cseréjét az alábbiak szerint végezzük:
❒fogjuk meg a fogantyúkat a jelzett pontokon és balra emel-
ve húzzuk ki a búrát;
❒húzzuk ki az izzókat az oldalsó érintkezők közül, és he-
lyezzük be az új izzókat, ügyelve arra, hogy pontosan az
érintkezők közé kerüljenek és rögzüljenek. RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (160. ábra - A) cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a lámpa-
testeket;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az iz-
zótartó foglalatot 161. ábra - B, majd húzzuk ki a C izzót.
F0V0179m160. ábra
F0V0037m161. ábraF0V0231m159b. ábra
F0V0036m162. ábra
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 177

178
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❒nyissa ki a fedelet 164. ábra - B a jelzett módon;
❒húzzuk ki az izzót 165. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet, és nyomással rögzítsük a helyén

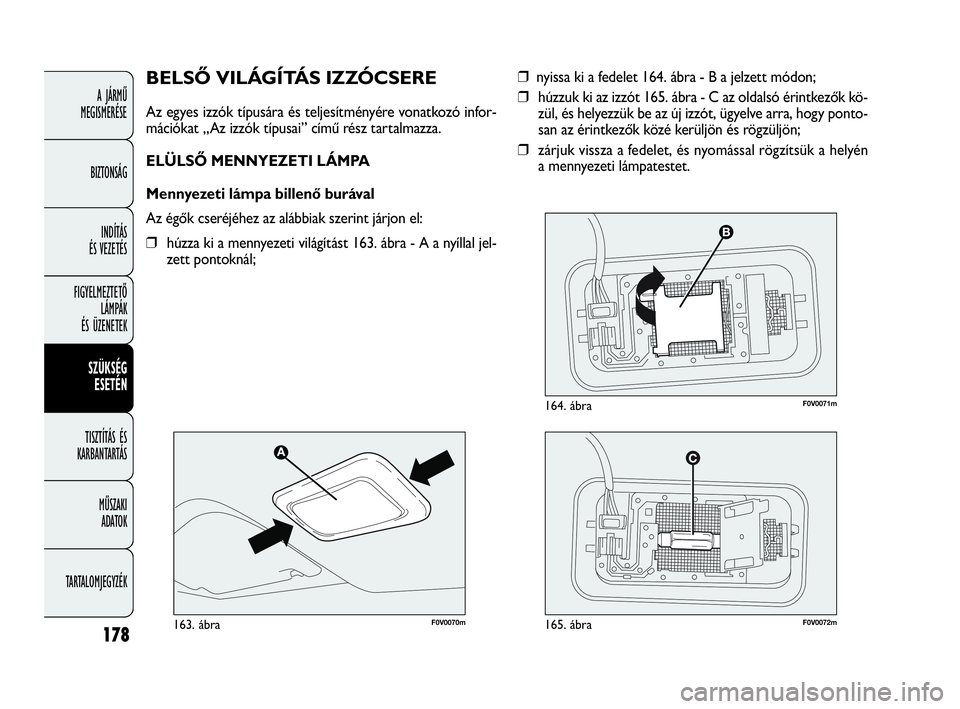

a mennyezeti lámpatestet.BELSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat „Az izzók típusai” című rész tartalmazza.
ELÜLSŐ MENNYEZETI LÁMPA
Mennyezeti lámpa billenő burával
Az égők cseréjéhez az alábbiak szerint járjon el:
❒húzza ki a mennyezeti világítást 163. ábra - A a nyíllal jel-
zett pontoknál;
F0V0070m163. ábraF0V0072m165. ábra
F0V0071m164. ábra
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 178

179
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

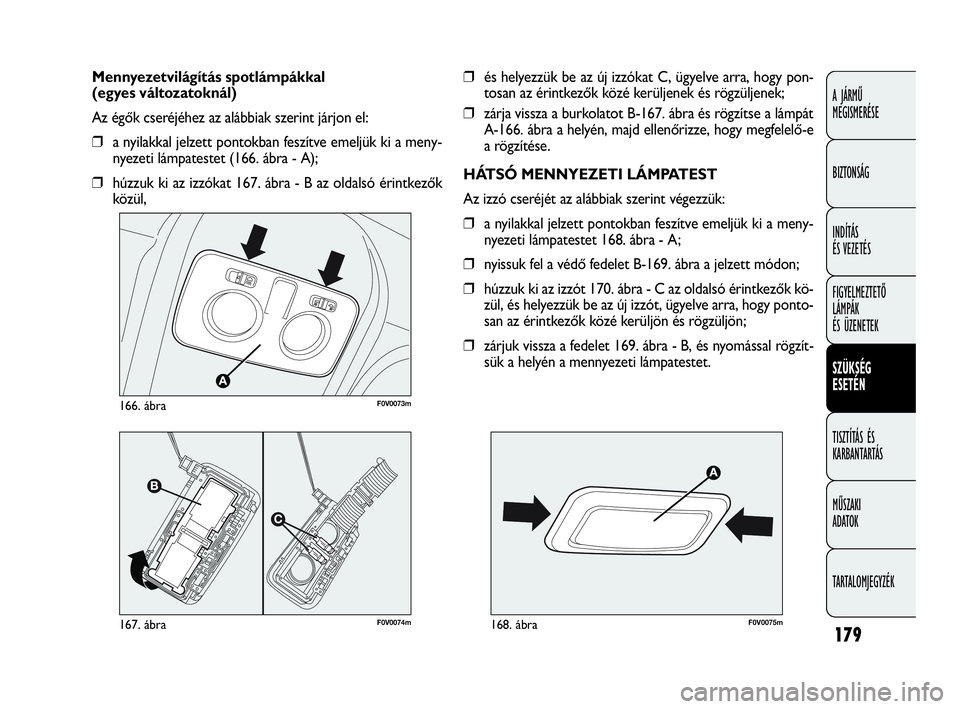

❒és helyezzük be az új izzókat C, ügyelve arra, hogy pon-
tosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárja vissza a burkolatot B-167. ábra és rögzítse a lámpát
A-166. ábra a helyén, majd ellenőrizze, hogy megfelelő-e
a rögzítése.
HÁTSÓ MENNYEZETI LÁMPATEST
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet 168. ábra - A;
❒nyissuk fel a védő fedelet B-169. ábra a jelzett módon;
❒húzzuk ki az izzót 170. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet 169. ábra - B, és nyomással rögzít-
sük a helyén a mennyezeti lámpatestet. Mennyezetvilágítás spotlámpákkal
(egyes változatoknál)
Az égők cseréjéhez az alábbiak szerint járjon el:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet (166. ábra - A);
❒húzzuk ki az izzókat 167. ábra - B az oldalsó érintkezők
közül,
F0V0074m167. ábra
F0V0073m166. ábra
F0V0075m168. ábra
155-190 DOBLO LUM HU 2e 7.0 31-05-2010 11:31 Pagina 179
