FIAT DOBLO COMBI 2009 Libretto Uso Manutenzione (in Italian)

10
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

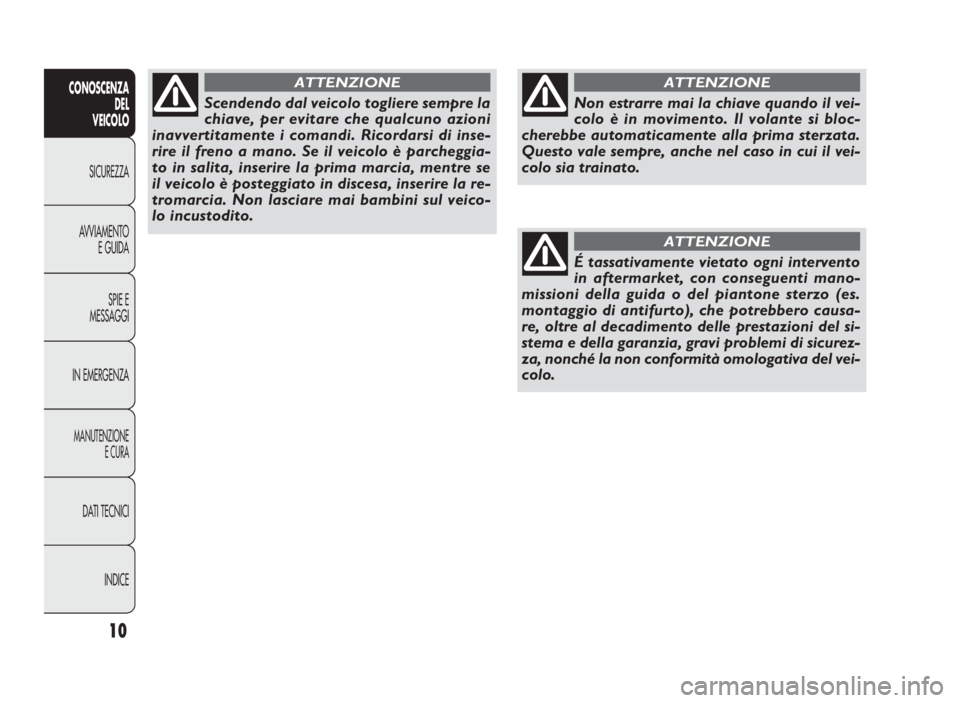

Non estrarre mai la chiave quando il vei-
colo è in movimento. Il volante si bloc-
cherebbe automaticamente alla prima sterzata.
Questo vale sempre, anche nel caso in cui il vei-
colo sia trainato.
ATTENZIONE
É tassativamente vietato ogni intervento
in aftermarket, con conseguenti mano-
missioni della guida o del piantone sterzo (es.
montaggio di antifurto), che potrebbero causa-
re, oltre al decadimento delle prestazioni del si-
stema e della garanzia, gravi problemi di sicurez-
za, nonché la non conformità omologativa del vei-
colo.
ATTENZIONE
Scendendo dal veicolo togliere sempre la
chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi di inse-
rire il freno a mano. Se il veicolo è parcheggia-
to in salita, inserire la prima marcia, mentre se
il veicolo è posteggiato in discesa, inserire la re-
tromarcia. Non lasciare mai bambini sul veico-
lo incustodito.
ATTENZIONE
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 10

11
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
QUADRO STRUMENTI
Versioni con display digitale
A Tachimetro (indicatore velocità)
B Indicatore livello carburante con
spia riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di
massima temperatura
D Contagiri
E Display digitale
Versioni con display
multifunzionale
A Tachimetro (indicatore velocità)
B Indicatore livello carburante con
spia riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di
massima temperatura
D Contagiri
E Display multifunzionale
F0V0001mfig. 9
F0V0002mfig. 10
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 11

12
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0007mfig. 11F0V0008mfig. 12

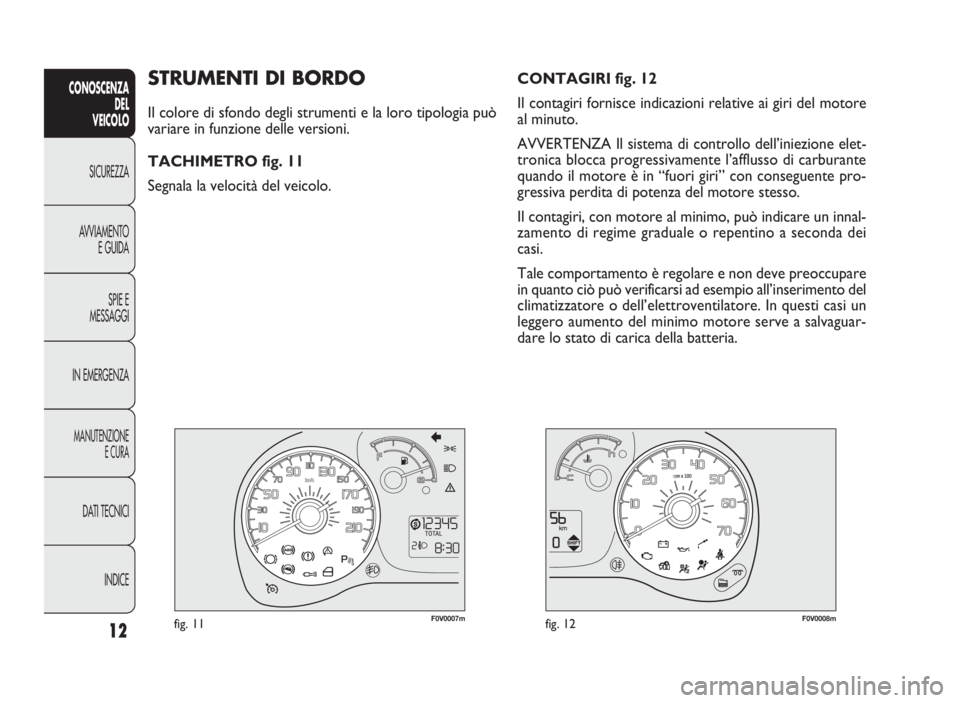

CONTAGIRI fig. 12
Il contagiri fornisce indicazioni relative ai giri del motore
al minuto.
AVVERTENZA Il sistema di controllo dell’iniezione elet-
tronica blocca progressivamente l’afflusso di carburante
quando il motore è in “fuori giri” con conseguente pro-
gressiva perdita di potenza del motore stesso.
Il contagiri, con motore al minimo, può indicare un innal-
zamento di regime graduale o repentino a seconda dei
casi.
Tale comportamento è regolare e non deve preoccupare
in quanto ciò può verificarsi ad esempio all’inserimento del
climatizzatore o dell’elettroventilatore. In questi casi un
leggero aumento del minimo motore serve a salvaguar-
dare lo stato di carica della batteria.STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia può
variare in funzione delle versioni.
TACHIMETRO fig. 11
Segnala la velocità del veicolo.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 12

13
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0V0009mfig. 13
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 13
La lancetta indica la temperatura del liquido di raffredda-
mento del motore ed inizia a fornire indicazioni quando
la temperatura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancetta può portarsi
nelle diverse posizioni all'interno dell'arco di indicazione
in relazione alle condizioni d'uso del veicolo.
C Bassa temperatura liquido raffreddamento motore.
H Alta temperatura liquido raffreddamento motore.
L’accensione della spia B (su alcune versioni unitamente
al messaggio visualizzato dal display multifunzionale) indi-
ca l’aumento eccessivo della temperatura del liquido di raf-
freddamento; in questo caso arrestare il motore e rivol-
gersi alla Rete Assistenziale Fiat. INDICATORE LIVELLO CARBURANTE fig. 13
La lancetta indica la quantità di carburante presente nel
serbatoio.
E serbatoio vuoto.
F serbatoio pieno (vedere quanto descritto al paragrafo
“Rifornimento del veicolo”).
L’accensione della spia A indica che nel serbatoio sono
rimasti circa 8-10 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali man-
camenti di alimentazione potrebbero danneggiare il cata-
lizzatore.
AVVERTENZA Se la lancetta si posiziona sull’indicazione
E con la spia A lampeggiante, significa che è presente un’a-
nomalia nell’impianto. In tal caso rivolgersi alla Rete Assi-
stenziale Fiat per la verifica dell’impianto stesso.
Se la lancetta della temperatura del liqui-
do di raffreddamento motore si posiziona
sulla zona rossa, spegnere immediatamen-
te il motore e rivolgersi alla Rete Assistenziale Fiat.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 13

14
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

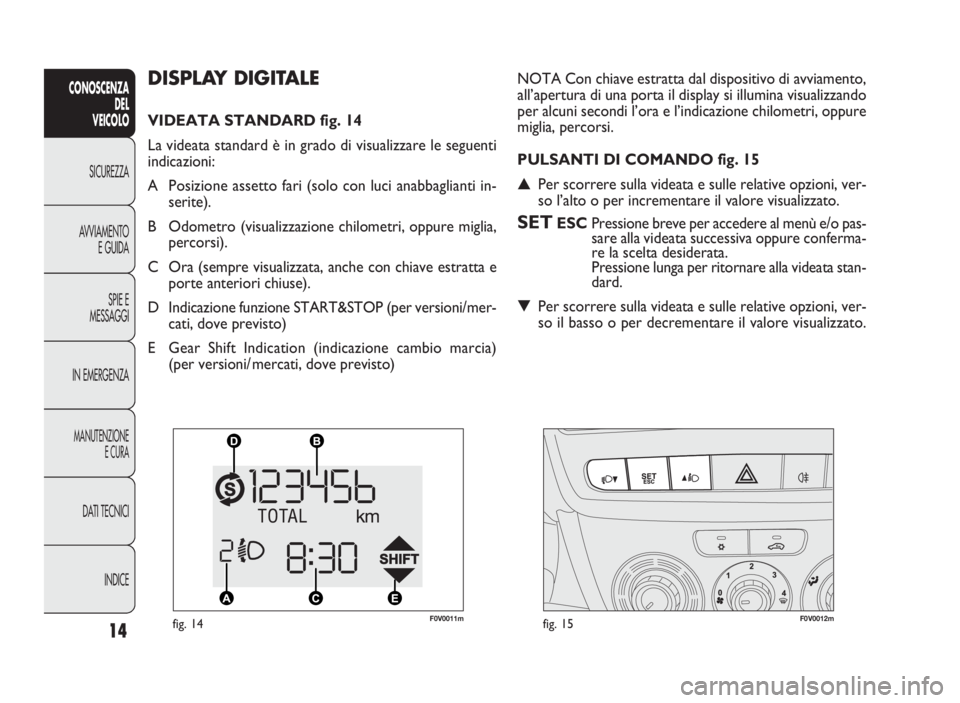

DISPLAY DIGITALE
VIDEATA STANDARD fig. 14
La videata standard è in grado di visualizzare le seguenti
indicazioni:
A Posizione assetto fari (solo con luci anabbaglianti in-
serite).
B Odometro (visualizzazione chilometri, oppure miglia,
percorsi).
C Ora (sempre visualizzata, anche con chiave estratta e
porte anteriori chiuse).
D Indicazione funzione START&STOP (per versioni/mer-
cati, dove previsto)
E Gear Shift Indication (indicazione cambio marcia)
(per versioni/ mercati, dove previsto)NOTA Con chiave estratta dal dispositivo di avviamento,
all’apertura di una porta il display si illumina visualizzando
per alcuni secondi l’ora e l’indicazione chilometri, oppure
miglia, percorsi.
PULSANTI DI COMANDO fig. 15
▲Per scorrere sulla videata e sulle relative opzioni, ver-
so l’alto o per incrementare il valore visualizzato.
SETESCPressione breve per accedere al menù e/o pas-
sare alla videata successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare alla videata stan-
dard.
▼Per scorrere sulla videata e sulle relative opzioni, ver-
so il basso o per decrementare il valore visualizzato.
F0V0011mfig. 14F0V0012mfig. 15
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 14

15
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

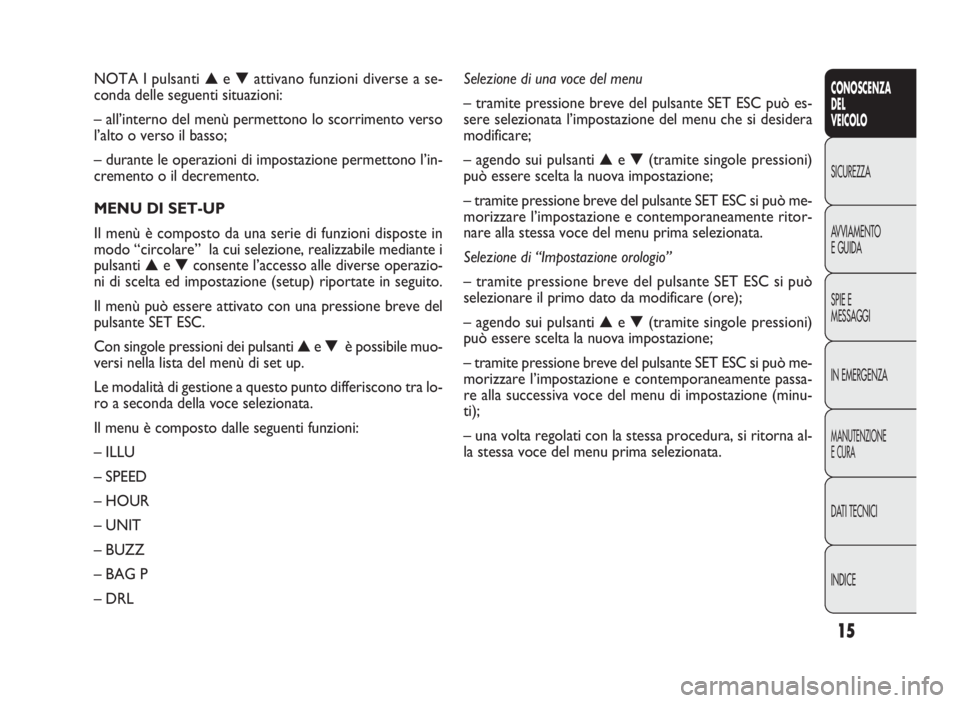

NOTAIpulsanti▲e▼attivano funzioni diverse a se-
conda delle seguenti situazioni:
– all’interno del menù permettono lo scorrimento verso
l’alto o verso il basso;
– durante le operazioni di impostazione permettono l’in-
cremento o il decremento.
MENU DI SET-UP
Il menù è composto da una serie di funzioni disposte in
modo “circolare” la cui selezione, realizzabile mediante i
pulsanti▲e▼consente l’accesso alle diverse operazio-
ni di scelta ed impostazione (setup) riportate in seguito.
Il menù può essere attivato con una pressione breve del
pulsante SET ESC.
Con singole pressioni dei pulsanti▲e▼è possibile muo-
versi nella lista del menù di set up.
Le modalità di gestione a questo punto differiscono tra lo-
ro a seconda della voce selezionata.
Il menu è composto dalle seguenti funzioni:
– ILLU
– SPEED
– HOUR
–UNIT
– BUZZ
– BAG P
–DRLSelezione di una voce del menu
– tramite pressione breve del pulsante SET ESC può es-
sere selezionata l’impostazione del menu che si desidera
modificare;
– agendo sui pulsanti▲e▼(tramite singole pressioni)
può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente ritor-
nare alla stessa voce del menu prima selezionata.
Selezione di “Impostazione orologio”
– tramite pressione breve del pulsante SET ESC si può
selezionare il primo dato da modificare (ore);
– agendo sui pulsanti▲e▼(tramite singole pressioni)
può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente passa-
re alla successiva voce del menu di impostazione (minu-
ti);
– una volta regolati con la stessa procedura, si ritorna al-
la stessa voce del menu prima selezionata.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 15

Per regolare l’intensità luminosa, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta ILLU;
– premere il pulsante▲oppure▼per regolare il livello
di intensità luminosa;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Impostazione limite di velocità (SPEEd)
Questa funzione permette di impostare il limite di velocità
(km/h oppure mph), superato il quale l’utente viene avvi-
sato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità desiderato, procedere
come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta (SPEEd) e l’unità di misura pre-
cedentemente impostata (km/h) oppure (mph);
– premere il pulsante▲oppure▼per selezionare l’inse-
rimento (On) o il disinserimento (OFF) del limite di velo-
cità;
– nel caso in cui la funzione sia stata attivata (On), trami-
te la pressione dei pulsanti▲oppure▼selezionare il li-
mite di velocità desiderato e premere SET ESC per con-

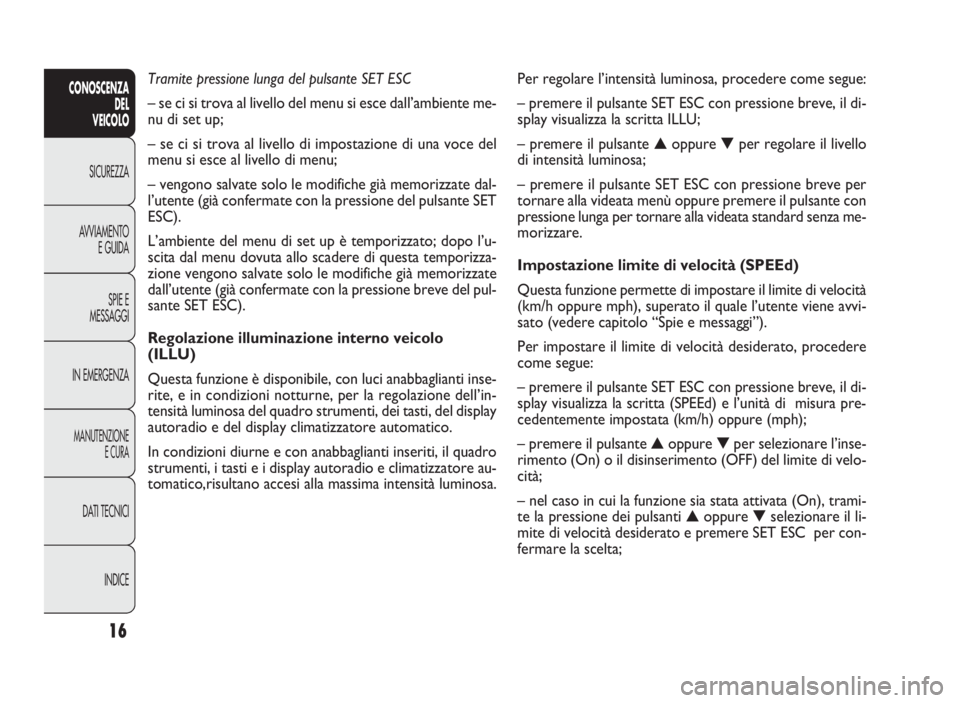

fermare la scelta; Tramite pressione lunga del pulsante SET ESC
– se ci si trova al livello del menu si esce dall’ambiente me-
nu di set up;
– se ci si trova al livello di impostazione di una voce del
menu si esce al livello di menu;
– vengono salvate solo le modifiche già memorizzate dal-
l’utente (già confermate con la pressione del pulsante SET
ESC).
L’ambiente del menu di set up è temporizzato; dopo l’u-
scita dal menu dovuta allo scadere di questa temporizza-
zione vengono salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressione breve del pul-
sante SET ESC).
Regolazione illuminazione interno veicolo
(ILLU)
Questa funzione è disponibile, con luci anabbaglianti inse-
rite, e in condizioni notturne, per la regolazione dell’in-
tensità luminosa del quadro strumenti, dei tasti, del display
autoradio e del display climatizzatore automatico.
In condizioni diurne e con anabbaglianti inseriti, il quadro
strumenti, i tasti e i display autoradio e climatizzatore au-
tomatico,risultano accesi alla massima intensità luminosa.
16
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 16

17
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

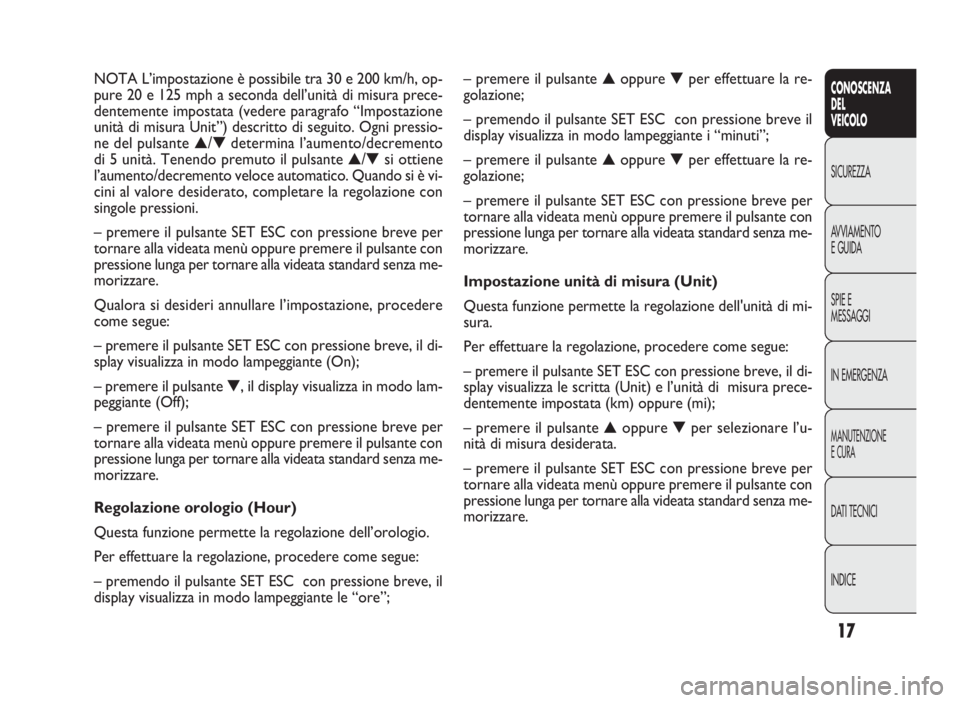

– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premendo il pulsante SET ESC con pressione breve il
display visualizza in modo lampeggiante i “minuti”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Impostazione unità di misura (Unit)
Questa funzione permette la regolazione dell'unità di mi-
sura.
Per effettuare la regolazione, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza le scritta (Unit) e l’unità di misura prece-
dentemente impostata (km) oppure (mi);
– premere il pulsante▲oppure▼per selezionare l’u-
nità di misura desiderata.
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare. NOTA L’impostazione è possibile tra 30 e 200 km/h, op-
pure 20 e 125 mph a seconda dell’unità di misura prece-
dentemente impostata (vedere paragrafo “Impostazione
unità di misura Unit”) descritto di seguito. Ogni pressio-
ne del pulsante▲/▼determina l’aumento/decremento
di 5 unità. Tenendo premuto il pulsante▲/▼si ottiene
l’aumento/decremento veloce automatico. Quando si è vi-
cini al valore desiderato, completare la regolazione con
singole pressioni.
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Qualora si desideri annullare l’impostazione, procedere
come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante (On);
– premere il pulsante▼, il display visualizza in modo lam-
peggiante (Off);
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Regolazione orologio (Hour)
Questa funzione permette la regolazione dell’orologio.
Per effettuare la regolazione, procedere come segue:
– premendo il pulsante SET ESC con pressione breve, il
display visualizza in modo lampeggiante le “ore”;
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 17

18
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒sul display viene visualizzato il messaggio di richiesta
conferma;
❒tramite la pressione dei pulsanti▲oppure▼selezio-
nare (YES) (per confermare l’attivazione/disattivazione)
oppure (no) (per rinunciare);
❒premere il pulsante SET ESC con pressione breve, vie-
ne visualizzato un messaggio di conferma scelta e si tor-
na alla videata menu oppure premere il pulsante con
pressione lunga per tornare alla videata standard sen-
za memorizzare.
Luci diurne (D.R.L.)
Questa funzione permette di attivare/di sattivare le luci
diurne.
Per attivare oppure disattivare questa funzione, procede-
re come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta DRL;
– premere il pulsante▲oppure▼per selezionare l’inse-
rimento (On) oppure il disinserimento (Off) delle luci diur-
ne;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata sottomenù oppure premere il pulsan-
te con pressione lunga per tornare alla videata menu prin-
cipale senza memorizzare; Regolazione volume buzzer (bUZZ)
Questa funzione permette la regolazione del volume del-
la segnalazione acustica (buzzer) che accompagna le vi-
sualizzazioni di avaria/avvertimento e le pressioni dei pul-
santi SET ESC,▲e▼.
Per impostare il volume desiderato, procedere come se-
gue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza le scritta (bUZZ);
– premere il pulsante▲oppure▼per selezionare il livello
di volume desiderato (regolazione possibile su 8 livelli).
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Attivazione/Disattivazione
degli air bag lato passeggero frontale e laterale
protezione torace/testa (side bag) (BAG P)
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare l’air bag
lato passeggero ed il bag laterale (per versioni/mercati, do-
ve previsto).
Procedere come segue:
❒premere il pulsante SET ESC e, dopo aver visualizzato
sul display il messaggio (BAG P OFF) (per disattivare)
oppure il messaggio (BAG P On) (per attivare) trami-
te la pressione dei pulsanti▲oppure▼, premere nuo-
vamente il pulsante SET ESC;
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 18

19
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

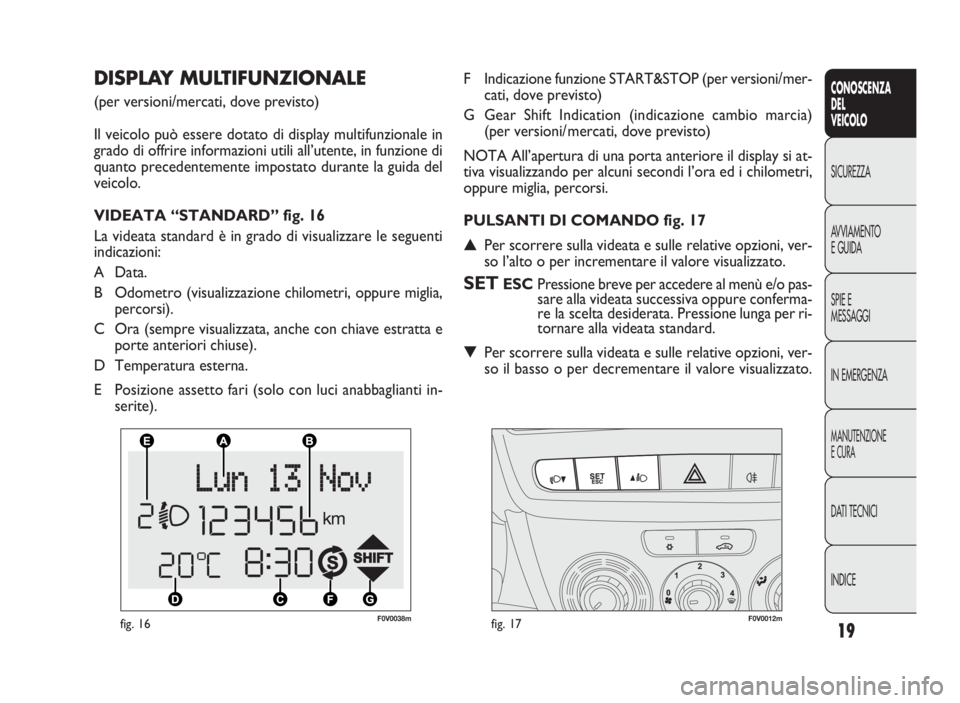

F0V0038mfig. 16F0V0012mfig. 17
F Indicazione funzione START&STOP (per versioni/mer-
cati, dove previsto)
G Gear Shift Indication (indicazione cambio marcia)
(per versioni/ mercati, dove previsto)
NOTA All’apertura di una porta anteriore il display si at-
tiva visualizzando per alcuni secondi l’ora ed i chilometri,
oppure miglia, percorsi.
PULSANTI DI COMANDO fig. 17
▲Per scorrere sulla videata e sulle relative opzioni, ver-
so l’alto o per incrementare il valore visualizzato.
SETESCPressione breve per accedere al menù e/o pas-
sare alla videata successiva oppure conferma-
re la scelta desiderata. Pressione lunga per ri-
tornare alla videata standard.
▼Per scorrere sulla videata e sulle relative opzioni, ver-
so il basso o per decrementare il valore visualizzato.
DISPLAY MULTIFUNZIONALE
(per versioni/mercati, dove previsto)
Il veicolo può essere dotato di display multifunzionale in
grado di offrire informazioni utili all’utente, in funzione di
quanto precedentemente impostato durante la guida del
veicolo.
VIDEATA “STANDARD” fig. 16
La videata standard è in grado di visualizzare le seguenti
indicazioni:
A Data.
B Odometro (visualizzazione chilometri, oppure miglia,
percorsi).
C Ora (sempre visualizzata, anche con chiave estratta e
porte anteriori chiuse).
D Temperatura esterna.
E Posizione assetto fari (solo con luci anabbaglianti in-
serite).
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 19
