FIAT DOBLO COMBI 2009 Libretto Uso Manutenzione (in Italian)

30
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

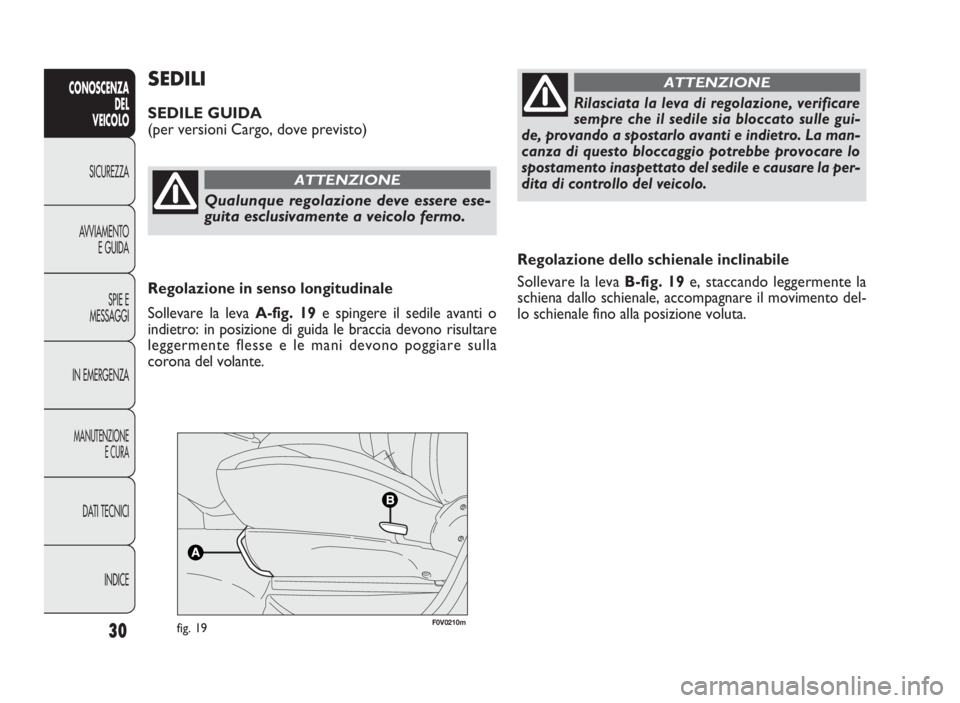

Regolazione dello schienale inclinabile
Sollevare la levaB-fig. 19e, staccando leggermente la
schiena dallo schienale, accompagnare il movimento del-
lo schienale fino alla posizione voluta.
SEDILI
SEDILE GUIDA
(per versioni Cargo, dove previsto)
Qualunque regolazione deve essere ese-
guita esclusivamente a veicolo fermo.
ATTENZIONE
Rilasciata la leva di regolazione, verificare
sempre che il sedile sia bloccato sulle gui-
de, provando a spostarlo avanti e indietro. La man-
canza di questo bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e causare la per-
dita di controllo del veicolo.
ATTENZIONE
Regolazione in senso longitudinale
Sollevare la levaA-fig. 19e spingere il sedile avanti o
indietro: in posizione di guida le braccia devono risultare
leggermente flesse e le mani devono poggiare sulla
corona del volante.
fig. 19F0V0210m
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 30

31
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

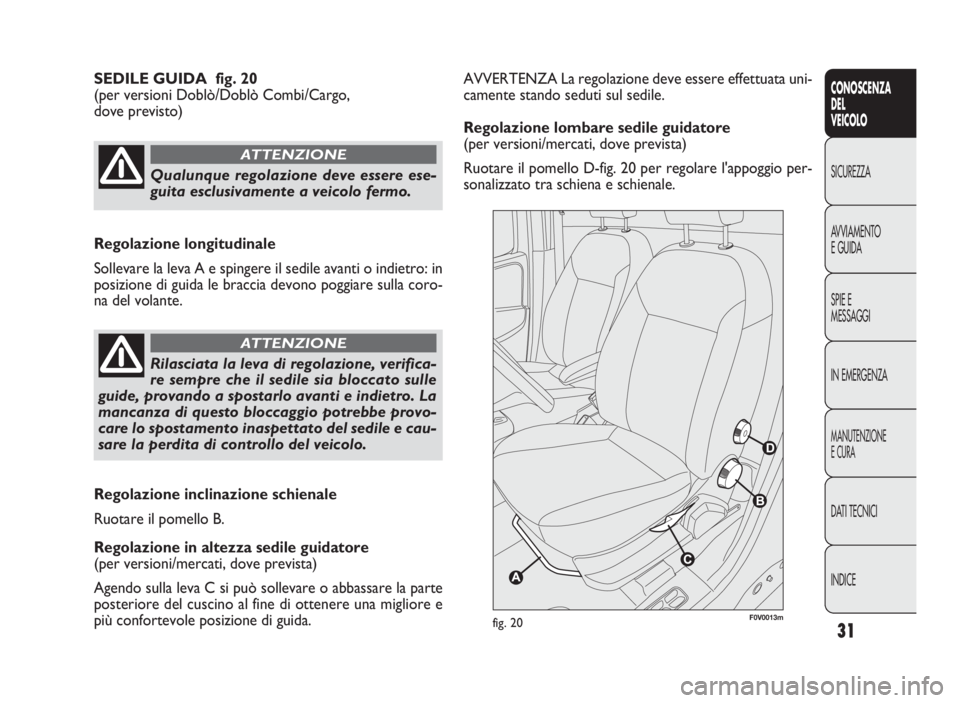

AVVERTENZA La regolazione deve essere effettuata uni-
camente stando seduti sul sedile.
Regolazione lombare sedile guidatore
(per versioni/mercati, dove prevista)
Ruotare il pomello D-fig. 20 per regolare l'appoggio per-
sonalizzato tra schiena e schienale. SEDILE GUIDA fig. 20
(per versioni Doblò/Doblò Combi/Cargo,
dove previsto)
F0V0013mfig. 20
Qualunque regolazione deve essere ese-
guita esclusivamente a veicolo fermo.
ATTENZIONE
Regolazione longitudinale
Sollevare la leva A e spingere il sedile avanti o indietro: in
posizione di guida le braccia devono poggiare sulla coro-
na del volante.
Rilasciata la leva di regolazione, verifica-
re sempre che il sedile sia bloccato sulle
guide, provando a spostarlo avanti e indietro. La
mancanza di questo bloccaggio potrebbe provo-
care lo spostamento inaspettato del sedile e cau-
sare la perdita di controllo del veicolo.
ATTENZIONE
Regolazione inclinazione schienale
Ruotare il pomello B.
Regolazione in altezza sedile guidatore
(per versioni/mercati, dove prevista)
Agendo sulla leva C si può sollevare o abbassare la parte
posteriore del cuscino al fine di ottenere una migliore e
più confortevole posizione di guida.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 31

32
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 21F0V0142mfig. 22

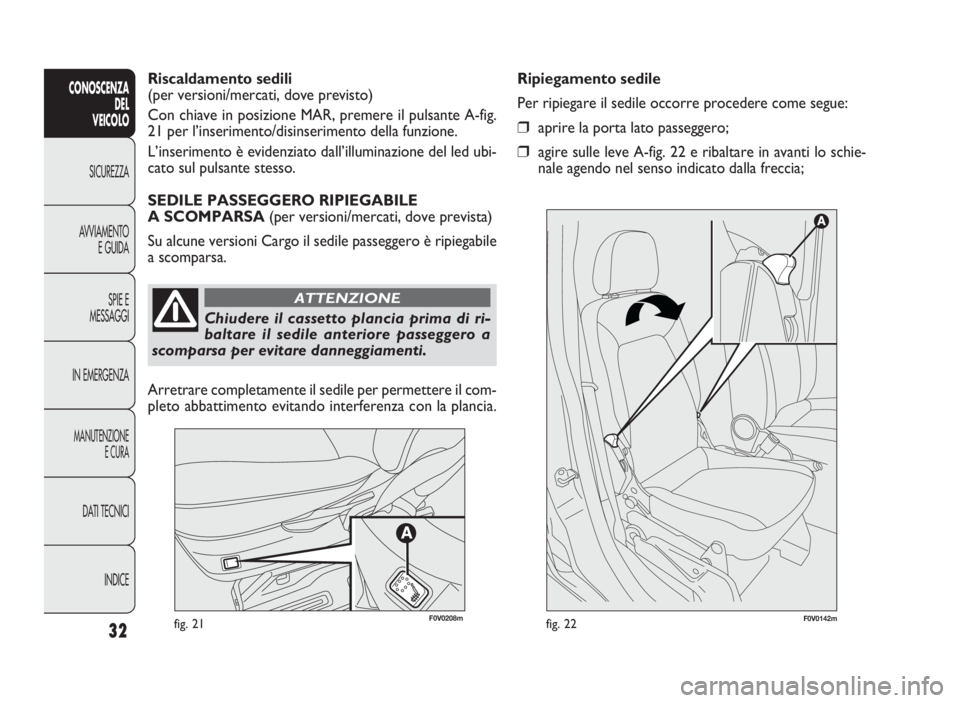

Riscaldamento sedili
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR, premere il pulsante A-fig.
21 per l’inserimento/disinserimento della funzione.
L’inserimento è evidenziato dall’illuminazione del led ubi-
cato sul pulsante stesso.
SEDILE PASSEGGERO RIPIEGABILE
A SCOMPARSA(per versioni/mercati, dove prevista)
Su alcune versioni Cargo il sedile passeggero è ripiegabile
a scomparsa.
F0V0208m
Chiudere il cassetto plancia prima di ri-
baltare il sedile anteriore passeggero a
scomparsa per evitare danneggiamenti.
ATTENZIONE
Arretrare completamente il sedile per permettere il com-
pleto abbattimento evitando interferenza con la plancia.Ripiegamento sedile
Per ripiegare il sedile occorre procedere come segue:
❒aprire la porta lato passeggero;
❒agire sulle leve A-fig. 22 e ribaltare in avanti lo schie-
nale agendo nel senso indicato dalla freccia;
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 32

33
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0V0143mfig. 23
F0V0144mfig. 24

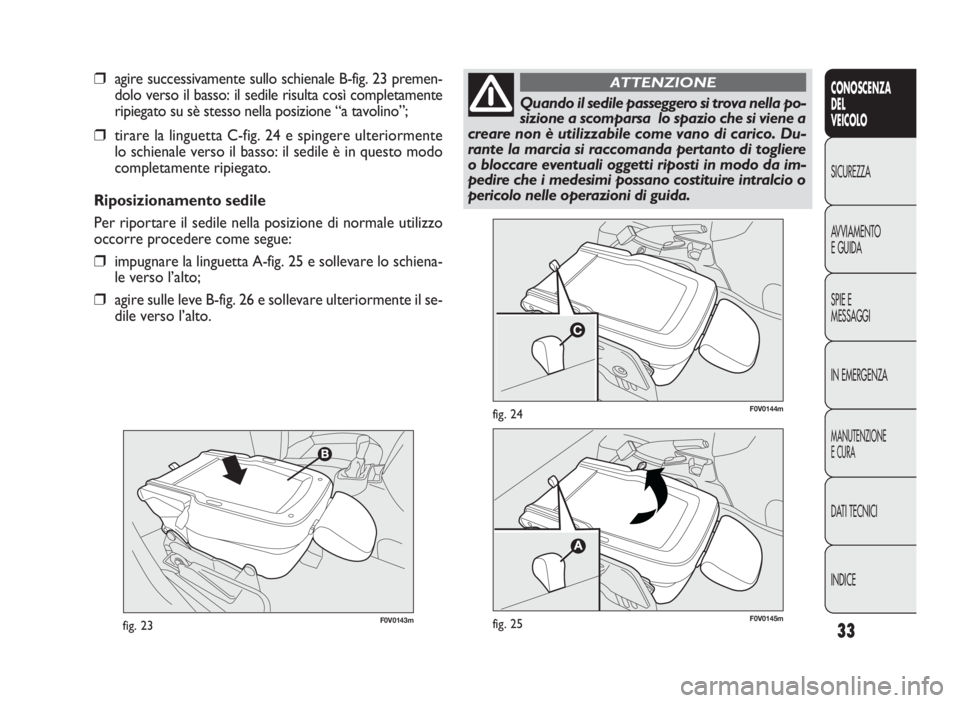

❒agire successivamente sullo schienale B-fig. 23 premen-
dolo verso il basso: il sedile risulta così completamente
ripiegato su sè stesso nella posizione “a tavolino”;
❒tirare la linguetta C-fig. 24 e spingere ulteriormente
lo schienale verso il basso: il sedile è in questo modo
completamente ripiegato.
Riposizionamento sedile
Per riportare il sedile nella posizione di normale utilizzo
occorre procedere come segue:
❒impugnare la linguetta A-fig. 25 e sollevare lo schiena-
le verso l’alto;
❒agire sulle leve B-fig. 26 e sollevare ulteriormente il se-
dile verso l’alto.
F0V0145mfig. 25
Quando il sedile passeggero si trova nella po-
sizione a scomparsa lo spazio che si viene a
creare non è utilizzabile come vano di carico. Du-
rante la marcia si raccomanda pertanto di togliere
o bloccare eventuali oggetti riposti in modo da im-
pedire che i medesimi possano costituire intralcio o
pericolo nelle operazioni di guida.
ATTENZIONE
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 33

34
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0146mfig. 26

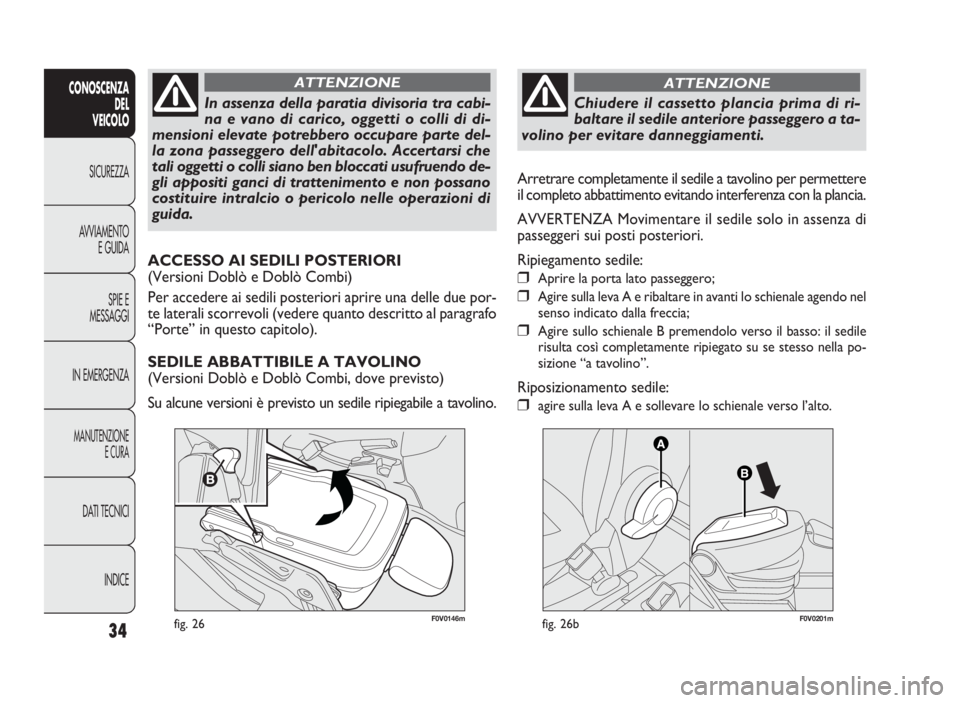

In assenza della paratia divisoria tra cabi-
na e vano di carico, oggetti o colli di di-
mensioni elevate potrebbero occupare parte del-
la zona passeggero dell'abitacolo. Accertarsi che
tali oggetti o colli siano ben bloccati usufruendo de-
gli appositi ganci di trattenimento e non possano
costituire intralcio o pericolo nelle operazioni di
guida.
ATTENZIONE
ACCESSO AI SEDILI POSTERIORI
(Versioni Doblò e Doblò Combi)
Per accedere ai sedili posteriori aprire una delle due por-
te laterali scorrevoli (vedere quanto descritto al paragrafo
“Porte” in questo capitolo).
SEDILE ABBATTIBILE A TAVOLINO
(Versioni Doblò e Doblò Combi, dove previsto)
Su alcune versioni è previsto un sedile ripiegabile a tavolino.
F0V0201mfig. 26b
Chiudere il cassetto plancia prima di ri-
baltare il sedile anteriore passeggero a ta-
volino per evitare danneggiamenti.
ATTENZIONE
Arretrare completamente il sedile a tavolino per permettere
il completo abbattimento evitando interferenza con la plancia.
AVVERTENZA Movimentare il sedile solo in assenza di
passeggeri sui posti posteriori.
Ripiegamento sedile:
❒Aprire la porta lato passeggero;
❒Agire sulla leva A e ribaltare in avanti lo schienale agendo nel
senso indicato dalla freccia;
❒Agire sullo schienale B premendolo verso il basso: il sedile
risulta così completamente ripiegato su se stesso nella po-
sizione “a tavolino”.
Riposizionamento sedile:
❒agire sulla leva A e sollevare lo schienale verso l’alto.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 34

35
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

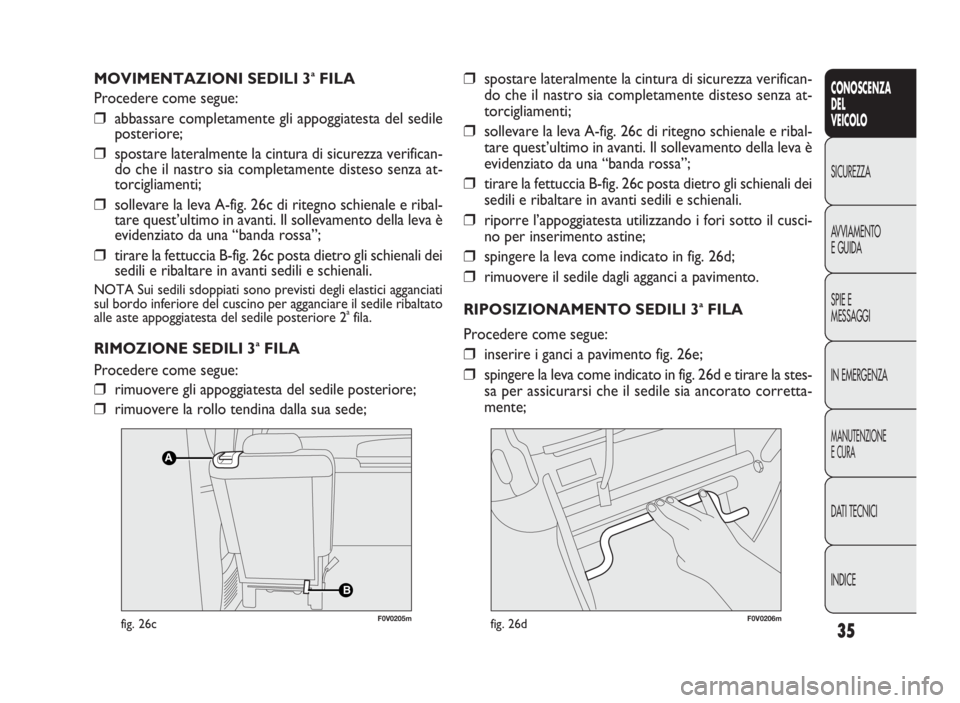

MOVIMENTAZIONI SEDILI 3aFILA
Procedere come segue:
❒abbassare completamente gli appoggiatesta del sedile
posteriore;
❒spostare lateralmente la cintura di sicurezza verifican-
do che il nastro sia completamente disteso senza at-
torcigliamenti;
❒sollevare la leva A-fig. 26c di ritegno schienale e ribal-
tare quest’ultimo in avanti. Il sollevamento della leva è
evidenziato da una “banda rossa”;
❒tirare la fettuccia B-fig. 26c posta dietro gli schienali dei
sedili e ribaltare in avanti sedili e schienali.
NOTA Sui sedili sdoppiati sono previsti degli elastici agganciati
sul bordo inferiore del cuscino per agganciare il sedile ribaltato
alle aste appoggiatesta del sedile posteriore 2
afila.
RIMOZIONE SEDILI 3aFILA
Procedere come segue:
❒rimuovere gli appoggiatesta del sedile posteriore;
❒rimuovere la rollo tendina dalla sua sede;
❒spostare lateralmente la cintura di sicurezza verifican-
do che il nastro sia completamente disteso senza at-
torcigliamenti;
❒sollevare la leva A-fig. 26c di ritegno schienale e ribal-
tare quest’ultimo in avanti. Il sollevamento della leva è
evidenziato da una “banda rossa”;
❒tirare la fettuccia B-fig. 26c posta dietro gli schienali dei
sedili e ribaltare in avanti sedili e schienali.
❒riporre l’appoggiatesta utilizzando i fori sotto il cusci-
no per inserimento astine;
❒spingere la leva come indicato in fig. 26d;
❒rimuovere il sedile dagli agganci a pavimento.
RIPOSIZIONAMENTO SEDILI 3
aFILA
Procedere come segue:
❒inserire i ganci a pavimento fig. 26e;
❒spingere la leva come indicato in fig. 26d e tirare la stes-
sa per assicurarsi che il sedile sia ancorato corretta-
mente;
B
A
F0V0205mfig. 26cF0V0206mfig. 26d
035-114 DOBLO LUM I 2e 30-04-2010 14:14 Pagina 35

F0V0219mfig. 29

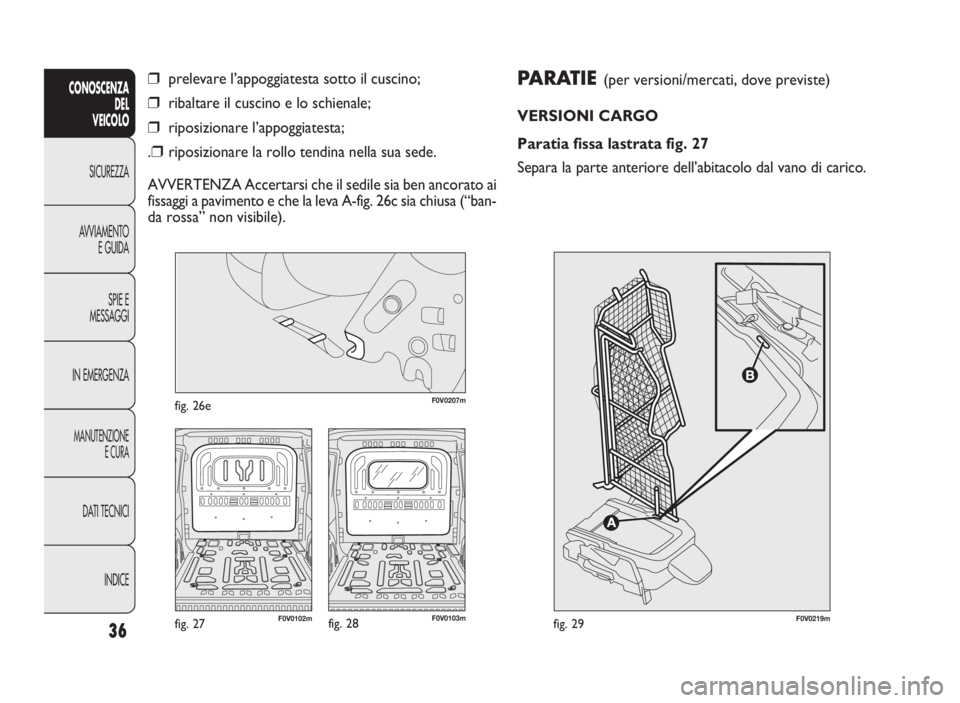

PARATIE(per versioni/mercati, dove previste)
VERSIONI CARGO
Paratia fissa lastrata fig. 27
Separa la parte anteriore dell’abitacolo dal vano di carico.
36
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0103mfig. 28F0V0102mfig. 27
❒prelevare l’appoggiatesta sotto il cuscino;
❒ribaltare il cuscino e lo schienale;
❒riposizionare l’appoggiatesta;
.
❒riposizionare la rollo tendina nella sua sede.
AVVERTENZA Accertarsi che il sedile sia ben ancorato ai
fissaggi a pavimento e che la leva A-fig. 26c sia chiusa (“ban-
da rossa” non visibile).
F0V0207mfig. 26e
035-114 DOBLO LUM I 2e 30-04-2010 14:14 Pagina 36

37
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0V0170mfig. 31

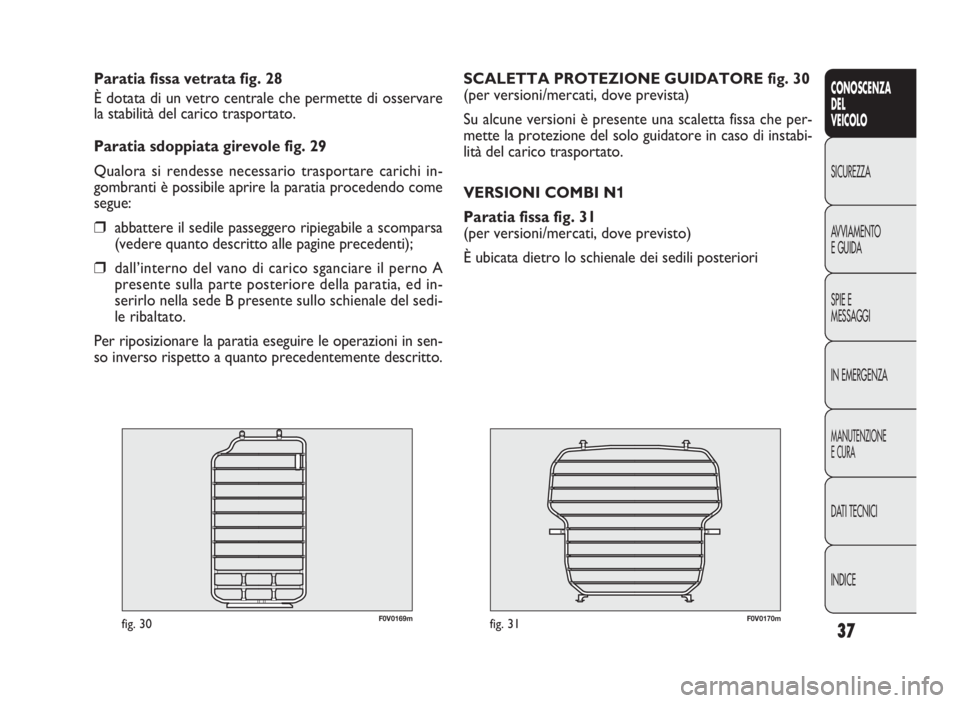

SCALETTA PROTEZIONE GUIDATORE fig. 30
(per versioni/mercati, dove prevista)
Su alcune versioni è presente una scaletta fissa che per-
mette la protezione del solo guidatore in caso di instabi-
lità del carico trasportato.
VERSIONI COMBI N1
Paratia fissa fig. 31
(per versioni/mercati, dove previsto)
È ubicata dietro lo schienale dei sedili posteriori
F0V0169mfig. 30
Paratia fissa vetrata fig. 28
È dotata di un vetro centrale che permette di osservare
la stabilità del carico trasportato.
Paratia sdoppiata girevole fig. 29
Qualora si rendesse necessario trasportare carichi in-
gombranti è possibile aprire la paratia procedendo come
segue:
❒abbattere il sedile passeggero ripiegabile a scomparsa
(vedere quanto descritto alle pagine precedenti);
❒dall’interno del vano di carico sganciare il perno A
presente sulla parte posteriore della paratia, ed in-
serirlo nella sede B presente sullo schienale del sedi-
le ribaltato.
Per riposizionare la paratia eseguire le operazioni in sen-
so inverso rispetto a quanto precedentemente descritto.
035-114 DOBLO LUM I 2e 30-04-2010 14:14 Pagina 37

38
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

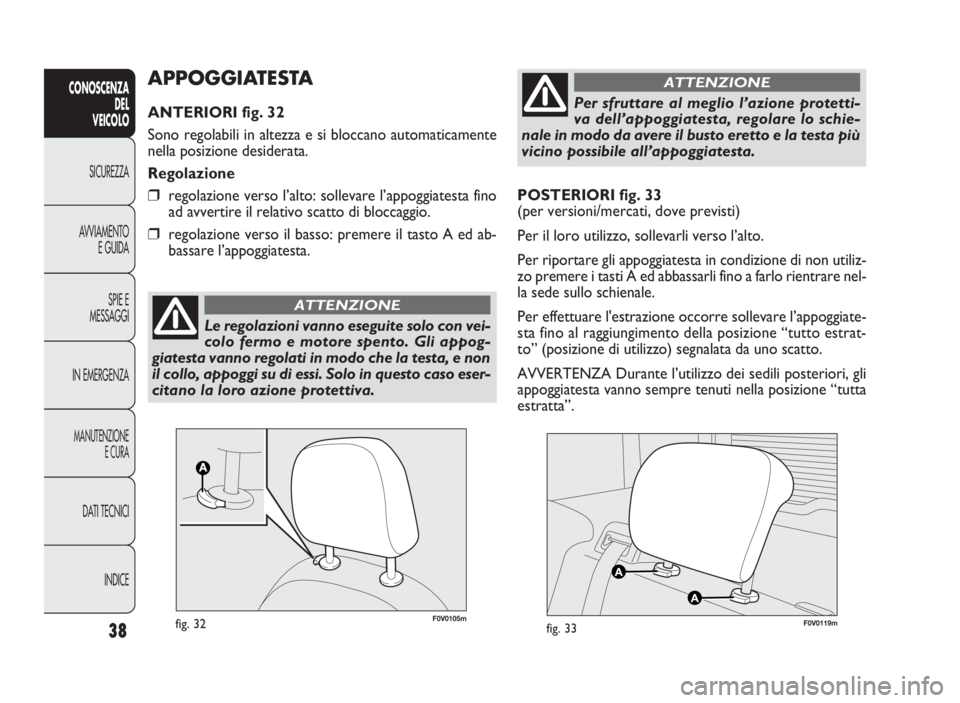

POSTERIORI fig. 33
(per versioni/mercati, dove previsti)
Per il loro utilizzo, sollevarli verso l’alto.
Per riportare gli appoggiatesta in condizione di non utiliz-
zo premere i tasti A ed abbassarli fino a farlo rientrare nel-
la sede sullo schienale.
Per effettuare l'estrazione occorre sollevare l’appoggiate-
sta fino al raggiungimento della posizione “tutto estrat-
to” (posizione di utilizzo) segnalata da uno scatto.
AVVERTENZA Durante l’utilizzo dei sedili posteriori, gli
appoggiatesta vanno sempre tenuti nella posizione “tutta
estratta”.
F0V0119mfig. 33F0V0105mfig. 32
APPOGGIATESTA
ANTERIORI fig. 32
Sono regolabili in altezza e si bloccano automaticamente
nella posizione desiderata.
Regolazione
❒regolazione verso l’alto: sollevare l’appoggiatesta fino
ad avvertire il relativo scatto di bloccaggio.
❒regolazione verso il basso: premere il tasto A ed ab-
bassare l’appoggiatesta.
Le regolazioni vanno eseguite solo con vei-
colo fermo e motore spento. Gli appog-
giatesta vanno regolati in modo che la testa, e non
il collo, appoggi su di essi. Solo in questo caso eser-
citano la loro azione protettiva.
ATTENZIONE
Per sfruttare al meglio l’azione protetti-
va dell’appoggiatesta, regolare lo schie-
nale in modo da avere il busto eretto e la testa più
vicino possibile all’appoggiatesta.
ATTENZIONE
035-114 DOBLO LUM I 2e 30-04-2010 14:14 Pagina 38

39
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0V0014mfig. 34

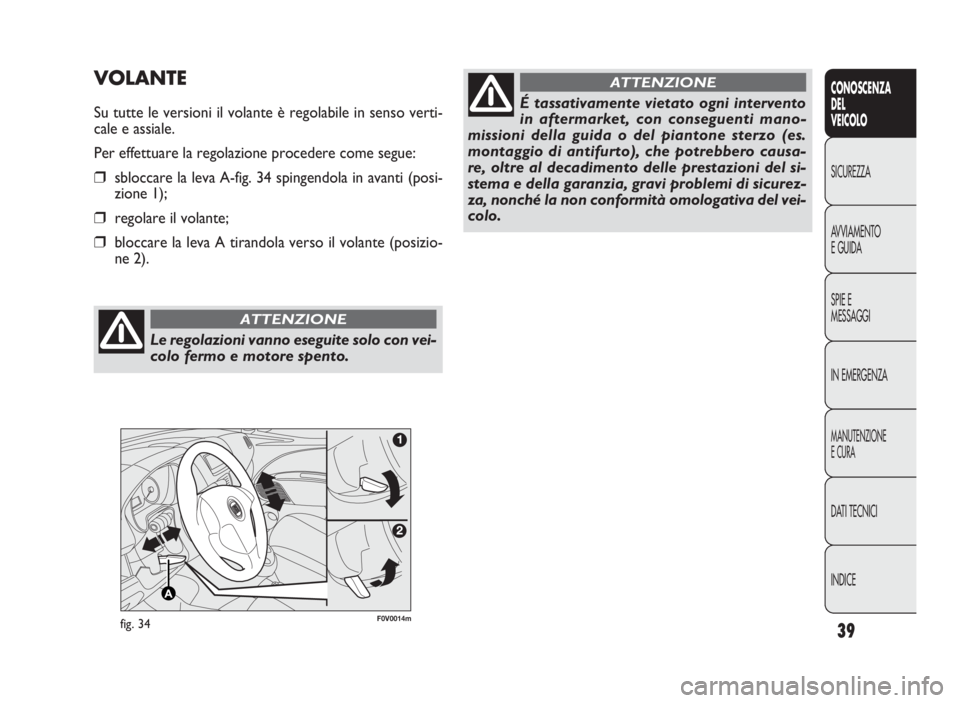

VOLANTE
Su tutte le versioni il volante è regolabile in senso verti-
cale e assiale.
Per effettuare la regolazione procedere come segue:
❒sbloccare la leva A-fig. 34 spingendola in avanti (posi-
zione 1);
❒regolare il volante;
❒bloccare la leva A tirandola verso il volante (posizio-
ne 2).
Le regolazioni vanno eseguite solo con vei-
colo fermo e motore spento.
ATTENZIONE
É tassativamente vietato ogni intervento
in aftermarket, con conseguenti mano-
missioni della guida o del piantone sterzo (es.
montaggio di antifurto), che potrebbero causa-
re, oltre al decadimento delle prestazioni del si-
stema e della garanzia, gravi problemi di sicurez-
za, nonché la non conformità omologativa del vei-
colo.
ATTENZIONE
035-114 DOBLO LUM I 2e 30-04-2010 14:14 Pagina 39
