ENTRETIEN DES
CEINTURES DE SÉCURITÉ
Pour un entretien correct des ceintures de sécurité, suivre
attentivement les règles suivantes :
❒utiliser toujours les ceintures avec la sangle bien dé-
tendue, non entortillée ; vérifier que cette dernière
puisse se déplacer librement sans empêchements ;
❒suite à un accident d’une certaine sévérité, remplacer
la ceinture utilisée, même si elle semble intacte. Rem-
placer systématiquement la ceinture en cas d’activation
des prétensionneurs ;
❒pour nettoyer les ceintures, les laver à la main avec
de l’eau et du savon neutre, les rincer et les laisser sé-
cher à l’ombre. Ne pas utiliser des détergents forts, de
l’eau de javel ou des colorants et toute substance chi-
mique pouvant fragiliser les fibres de la sangle ;
❒éviter que les enrouleurs ne soient mouillés : leur fonc-
tionnement correct n’est garanti que s’ils ne subissent
pas d’infiltrations d’eau ;
❒remplacer la ceinture lorsqu’elle présente des traces
d’usure ou des coupures.
Si la ceinture a été soumise à une forte sol-
licitation, par exemple suite à un accident,
elle doit être remplacée entièrement en même
temps que les ancrages, les vis de fixation de ces
derniers et les prétensionneurs. En effet, même
si elle ne présente pas de défauts visibles, la cein-
ture pourrait avoir perdu ses propriétés de résis-
tance.
ATTENTIONTRANSPORTER LES ENFANTS
EN TOUTE SÉCURITÉ
Pour une meilleure protection en cas de choc, tous les pas-
sagers doivent voyager assis et attachés aux moyens des
systèmes de retenue prévus.
Ceci vaut encore plus pour les enfants.
Cette prescription est obligatoire, selon la directive
2003/20/CE, dans tous les pays membres de l’Union Eu-
ropéenne.
Chez les enfants, par rapport aux adultes, la tête est pro-
portionnellement plus grosse et plus lourde par rapport au
reste du corps, alors que les muscles et la structure os-
seuse ne sont pas complètement développés. Par consé-
quent, pour leur maintien en cas d’accident, il faut des dis-
positifs différents des ceintures de sécurité pour les adultes.
Les résultats de la recherche sur la meilleure protection
des enfants sont synthétisés dans le Règlement Européen
CEE-R44 qui, en plus de les déclarer obligatoires, répar-
tit les systèmes de retenue en 5 groupes :
Groupe 0 jusqu’à un poids de 10 kg
Groupe 0+ jusqu’à un poids de 13 kg
Groupe 1 poids entre 9 et 18 kg
Groupe 2 poids entre 15 et 25 kg
Groupe 3 poids entre 22 et 36 kg
Comme on le voit, il y a une superposition partielle entre
les groupes et de fait il existe dans le commerce des dis-
positifs qui couvrent plus d’un groupe de poids.
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 120

121
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

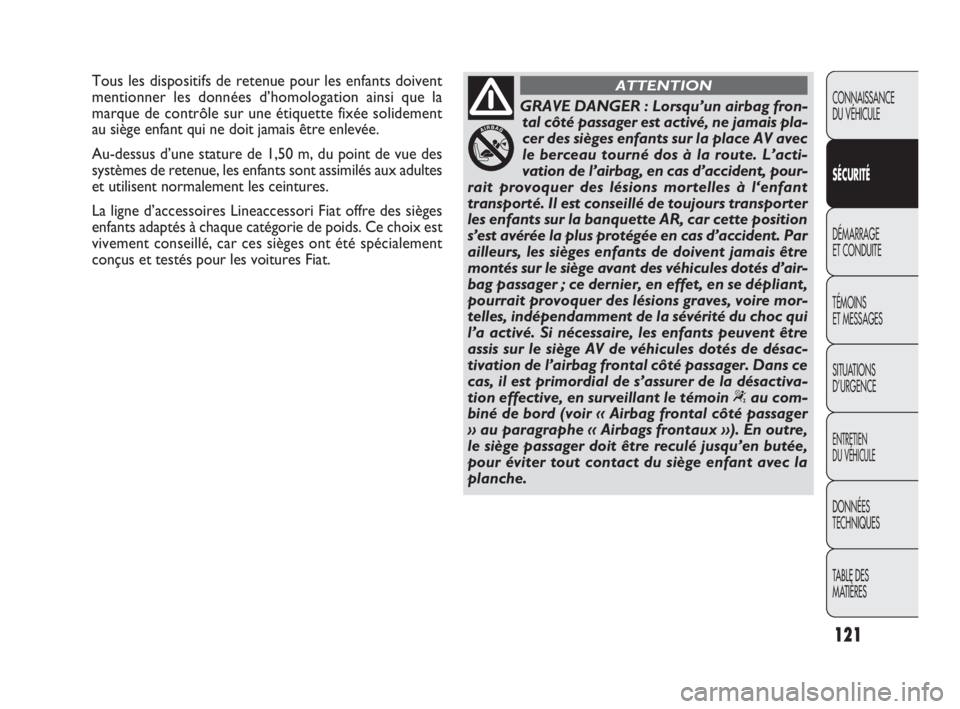

GRAVE DANGER : Lorsqu’un airbag fron-
tal côté passager est activé, ne jamais pla-
cer des sièges enfants sur la place AV avec
le berceau tourné dos à la route. L’acti-
vation de l’airbag, en cas d’accident, pour-
rait provoquer des lésions mortelles à l‘enfant
transporté. Il est conseillé de toujours transporter
les enfants sur la banquette AR, car cette position
s’est avérée la plus protégée en cas d’accident. Par
ailleurs, les sièges enfants de doivent jamais être
montés sur le siège avant des véhicules dotés d’air-
bag passager ; ce dernier, en effet, en se dépliant,
pourrait provoquer des lésions graves, voire mor-
telles, indépendamment de la sévérité du choc qui
l’a activé. Si nécessaire, les enfants peuvent être
assis sur le siège AV de véhicules dotés de désac-
tivation de l’airbag frontal côté passager. Dans ce
cas, il est primordial de s’assurer de la désactiva-
tion effective, en surveillant le témoin “au com-
biné de bord (voir « Airbag frontal côté passager
» au paragraphe « Airbags frontaux »). En outre,
le siège passager doit être reculé jusqu’en butée,
pour éviter tout contact du siège enfant avec la
planche.
ATTENTIONTous les dispositifs de retenue pour les enfants doivent
mentionner les données d’homologation ainsi que la
marque de contrôle sur une étiquette fixée solidement
au siège enfant qui ne doit jamais être enlevée.
Au-dessus d’une stature de 1,50 m, du point de vue des
systèmes de retenue, les enfants sont assimilés aux adultes
et utilisent normalement les ceintures.
La ligne d’accessoires Lineaccessori Fiat offre des sièges
enfants adaptés à chaque catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont été spécialement
conçus et testés pour les voitures Fiat.
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 121

122
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0109mfig. 116F0V0196mfig. 117
GROUPE 1
À partir de 9 kg jusqu’à 18 kg, les enfants peuvent être
transportés siège tourné vers l’avant fig. 117. GROUPE 0 et 0+
Les bébés jusqu’à 13 kg doivent être transportés tournés
vers l’arrière sur un siège pour enfant en forme de ber-
ceau, qui en soutenant la tête, ne provoque pas de sollici-
tation sur le cou en cas de brusques décélérations.
Le berceau est attaché à l’aide des ceintures de sécurité
du véhicule, comme indiqué sur la fig. 116 et doit retenir
à son tour l’enfant avec les ceintures incorporées.
Les illustrations sont données seulement à
titre indicatif pour le montage. Monter le
siège enfant selon les instructions qui y sont obli-
gatoirement jointes.
ATTENTION
Il existe des sièges enfants dotés de cro-
chets Isofix qui permettent une fixation
stable au siège sans utiliser les ceintures de sécu-
rité de la voiture. Respecter scrupuleusement les
instructions de montage jointes.
ATTENTION
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 122

123
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0111mfig. 118F0V0112mfig. 119

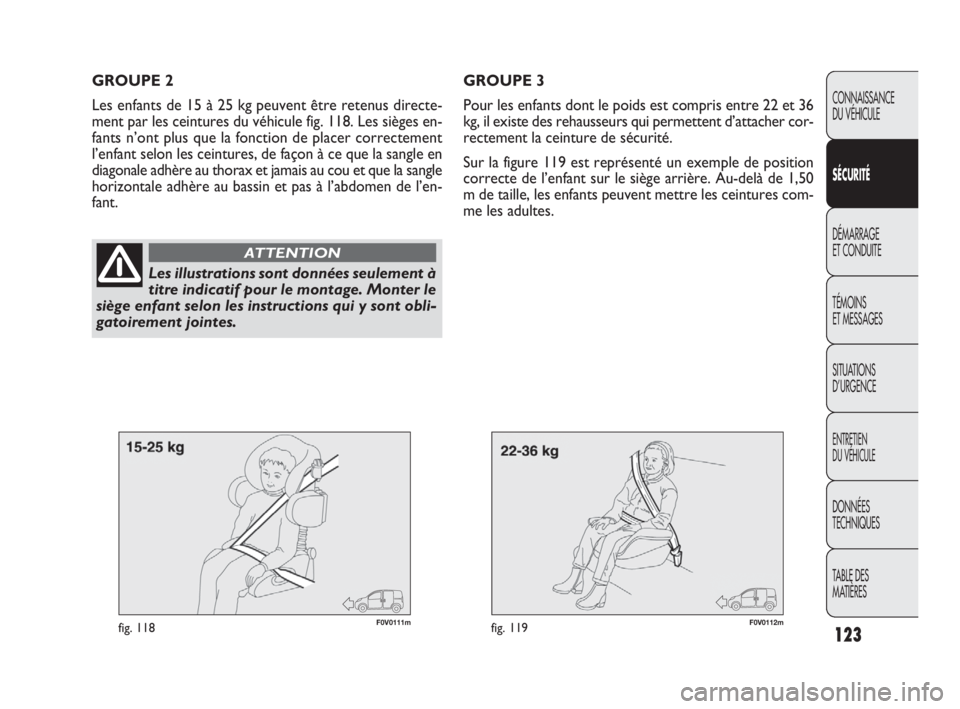

GROUPE 3
Pour les enfants dont le poids est compris entre 22 et 36
kg, il existe des rehausseurs qui permettent d’attacher cor-
rectement la ceinture de sécurité.
Sur la figure 119 est représenté un exemple de position
correcte de l’enfant sur le siège arrière. Au-delà de 1,50
m de taille, les enfants peuvent mettre les ceintures com-
me les adultes. GROUPE 2
Les enfants de 15 à 25 kg peuvent être retenus directe-
ment par les ceintures du véhicule fig. 118. Les sièges en-
fants n’ont plus que la fonction de placer correctement
l’enfant selon les ceintures, de façon à ce que la sangle en
diagonale adhère au thorax et jamais au cou et que la sangle
horizontale adhère au bassin et pas à l’abdomen de l’en-
fant.
Les illustrations sont données seulement à
titre indicatif pour le montage. Monter le
siège enfant selon les instructions qui y sont obli-
gatoirement jointes.
ATTENTION
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 123

124
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
CONFORMITÉ DES SIÈGES PASSAGER POUR L’UTILISATION DES SIÈGES-ENFANTS UNIVERSELS
La Fiat Doblò (homologation M1) est conforme à la nouvelle Directive Européenne 2000/3/CE qui règle le montage des
sièges enfants aux différentes places sur le véhicule, selon le tableau suivant :
Nous indiquons ci-après les normes de sécurité à
suivre pour le transport d’enfants :
❒installer les sièges enfants sur la banquette AR, car cet-
te position s’est avérée la plus protégée en cas d’acci-
dent ;
❒en cas de désactivation de l’airbag frontal côté passa-
ger, toujours contrôler, au moyen du témoin fixe
“
sur le combiné de bord, l’effective désactivation ;
❒Respecter scrupuleusement les instructions obligatoi-
rement remises par le fabricant du siège enfant. Les gar-der dans le véhicule avec les papiers et cette Notice.
Ne jamais utiliser de sièges enfants dépourvus de mo-
de d’emploi ;
❒vérifier toujours par une traction sur la sangle l’effec-
tif accrochage des ceintures ;
❒chaque système de retenue est rigoureusement mono-
place ; n’y jamais transporter deux enfants simultané-
ment ;
Groupe Plages de poids Passager avant Passager arrière Passager arrière(première rangée) (deuxième rangée)
Groupe 0 et 0+ jusqu’à 13 kg U U X
Groupe 1 9-18 kg U U X
Groupe 2 15-25 kg U U X
Groupe 3 22-36 kg U U X
Légende :
U = indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement Européen CEE-R44 pour les « Groupes »
indiqués.
X = place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 124

125
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

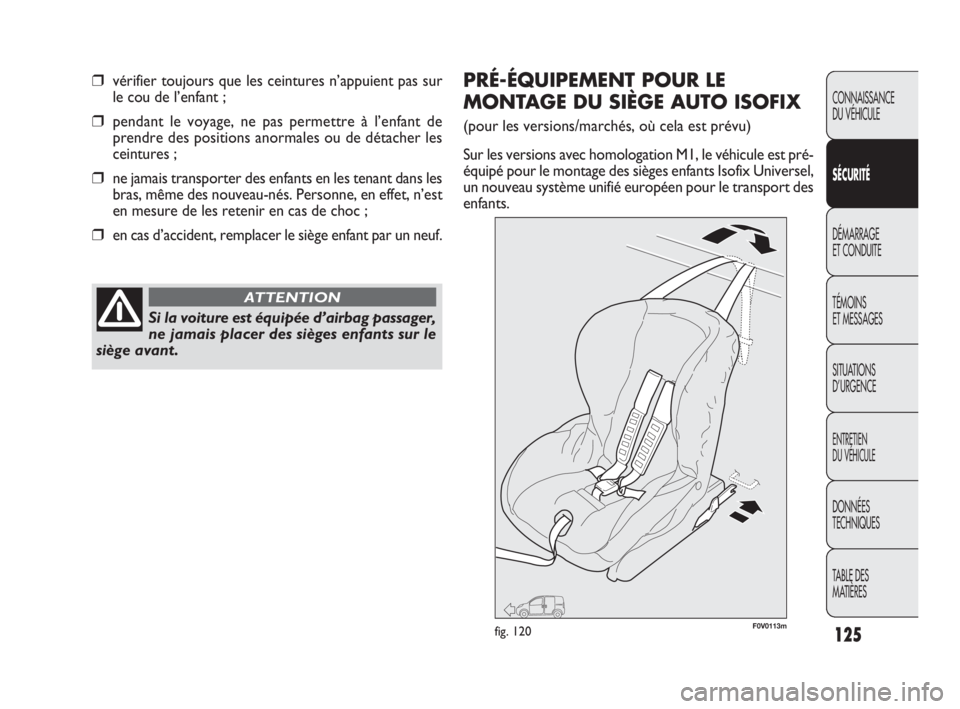

❒vérifier toujours que les ceintures n’appuient pas sur
le cou de l’enfant ;
❒pendant le voyage, ne pas permettre à l’enfant de
prendre des positions anormales ou de détacher les
ceintures ;
❒ne jamais transporter des enfants en les tenant dans les
bras, même des nouveau-nés. Personne, en effet, n’est
en mesure de les retenir en cas de choc ;
❒en cas d’accident, remplacer le siège enfant par un neuf.
Si la voiture est équipée d’airbag passager,
ne jamais placer des sièges enfants sur le
siège avant.
ATTENTION
F0V0113mfig. 120
PRÉ-ÉQUIPEMENT POUR LE
MONTAGE DU SIÈGE AUTO ISOFIX
(pour les versions/marchés, où cela est prévu)
Sur les versions avec homologation M1, le véhicule est pré-
équipé pour le montage des sièges enfants Isofix Universel,
un nouveau système unifié européen pour le transport des
enfants.
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 125

126
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0128mfig. 121F0V0129mfig. 122
Il est possible d’effectuer un système de montage mixte de
sièges enfants traditionnels et Isofix.
À titre indicatif sur la fig. 120 est représenté un exemple
de siège enfant. Le siège enfant Isofix Universel couvre le
groupe de poids : 1.
Les autres groupes de poids sont assurés par le siège en-
fant Isofix qui peut être utilisé uniquement si spécifique-
ment conçu, testé et homologué pour ce véhicule (voir lis-
te de véhicules jointe au siège).
Du fait de son système d’ancrage différent, le siège doit
être bloqué par des anneaux métalliques inférieurs prévus
à cet effet A-fig. 121, placés entre le dossier et le coussin
arrière. Ensuite, après avoir déposé la plage AR (si pré-
sente), il faudra fixer la sangle supérieure (disponible avec
le siège enfant) à l’anneau prévu B-fig. 122 (positionné de
chaque côté) situé dans le dossier du siège arrière.
NotePour éviter de rayer le dossier du siège à tablette,
lorsque le siège AR est rabattu (pour les versions/marchés,
où cela est prévu), l'anneau d'accrochage Isofix B-fig.122
(un de chaque côté) est recouvert d'un capuchon en tis-
su, qu'il faut retirer pour bien accrocher le siège enfant.On rappelle qu’en cas de sièges enfants Isofix Universel,
peuvent être utilisés tous ceux qui sont homologués com-
me ECE R44/03 « Isofix Universel ».
Dans la Lineaccessori Fiat, le siège enfant Isofix Universel
« Duo Plus » et le siège spécifique « Bimbo Fix » sont dis-
ponibles.
Pour plus de détails relatifs à l’installation et/ou à l’utilisa-
tion du siège enfant, consulter le « Mode d’emploi » four-
ni avec le siège.
Ne monter le siège enfant que lorsque le
véhicule est à l’arrêt. Le siège est correc-
tement fixé aux étriers du pré-équipement, lors-
qu’on perçoit les déclics qui confirment qu’il est
bien accroché. Toujours se conformer aux ins-
tructions de montage, de démontage et de posi-
tionnement, fournies obligatoirement par le fa-
bricant.
ATTENTION
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 126

127
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

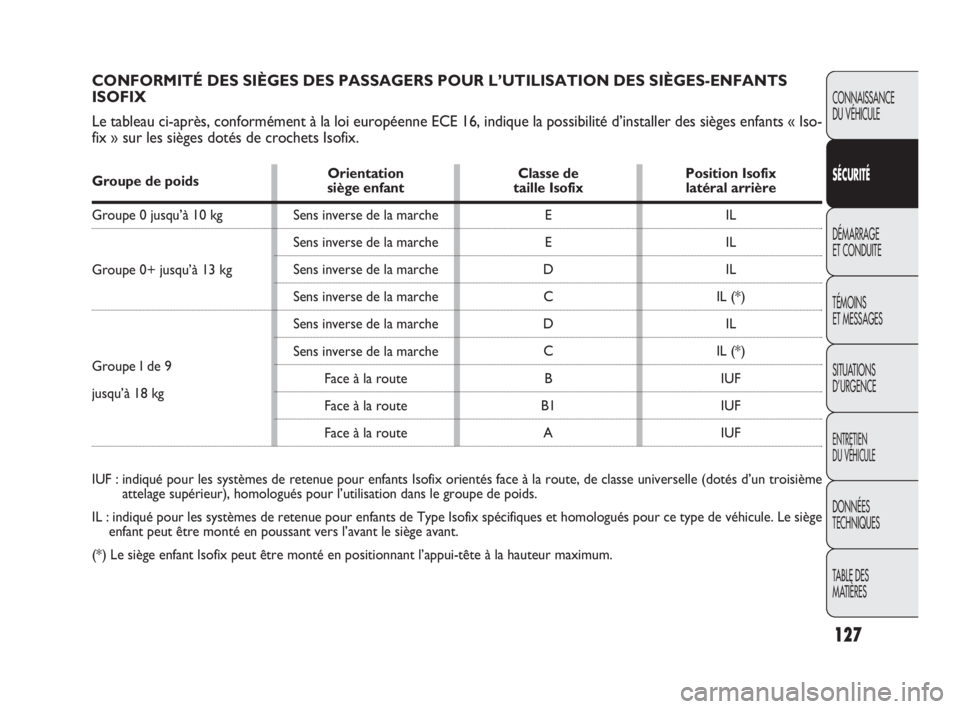

CONFORMITÉ DES SIÈGES DES PASSAGERS POUR L’UTILISATION DES SIÈGES-ENFANTS
ISOFIX
Le tableau ci-après, conformément à la loi européenne ECE 16, indique la possibilité d’installer des sièges enfants « Iso-
fix » sur les sièges dotés de crochets Isofix.
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF Groupe de poidsOrientation Classe de Position Isofix
siège enfant taille Isofix latéral arrière
Groupe 0 jusqu’à 10 kg
Groupe 0+ jusqu’à 13 kg
Groupe I de 9
jusqu’à 18 kg
IUF : indiqué pour les systèmes de retenue pour enfants Isofix orientés face à la route, de classe universelle (dotés d’un troisième
attelage supérieur), homologués pour l’utilisation dans le groupe de poids.
IL : indiqué pour les systèmes de retenue pour enfants de Type Isofix spécifiques et homologués pour ce type de véhicule. Le siège
enfant peut être monté en poussant vers l’avant le siège avant.
(*) Le siège enfant Isofix peut être monté en positionnant l’appui-tête à la hauteur maximum.Sens inverse de la marche
Sens inverse de la marche
Sens inverse de la marche
Sens inverse de la marche
Sens inverse de la marche
Sens inverse de la marche
Face à la route
Face à la route
Face à la route
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 127

128
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
AIRBAGS FRONTAUX
Le véhicule est équipé d’airbag frontaux pour le conduc-
teur et d’un airbag frontal pour le passager pour les ver-
sions/marchés, où cela est prévu.
AIRBAGS FRONTAUX
Les airbags frontaux conducteur/passager (pour les ver-
sions/marchés, où cela est prévu) protègent les occupants
des places avant en cas de chocs frontaux de sévérité
moyenne-élevée, au moyen de l’interposition du coussin
entre l’occupant et le volant ou la planche de bord.
La non activation des airbags dans les autres types de choc
(latéral, arrière, capotage, etc.) n’est pas un indice de mau-
vais fonctionnement du système.
En cas de choc frontal, une centrale électronique active,
au besoin, le gonflage du coussin.
Le coussin se déploie instantanément, en s’interposant
entre les corps des occupants à l’avant et les structures
pouvant provoquer des lésions ; le coussin se dégonfle aus-
sitôt après.
Les airbags frontaux conducteur/passager (pour les ver-
sions/marchés, où cela est prévu) ne remplacent pas mais
complètent l’utilisation des ceintures de sécurité, qu’il est
toujours recommandé d’utiliser, comme d’ailleurs le pres-
crit la législation en Europe et dans la plupart des pays
extra-européens.
En cas de choc, la personne qui n’a pas bouclé sa ceintu-
re est projetée en avant et heurte le coussin en train de
se déployer. Dans ce cas, la protection offerte par le cous-
sin est réduite.Il est possible que les airbags frontaux ne se déclenchent
pas dans les cas suivants :❒chocs frontaux avec des objets très déformables, qui
n’intéressent pas la surface frontale du véhicule (par ex.
pare-chocs contre le rail de protection) ;
❒véhicule encastré sous d’autres véhicules ou des bar-
rières de protection (par exemple sous un camion ou
sous un rail de protection) ;
parce qu’ils ne pourraient offrir aucune protection sup-
plémentaire par rapport aux ceintures de sécurité ; leur
activation serait donc inopportune. Dans ces cas, bien en-
tendu, la non-activation n’indique pas le dysfonctionnement
du système.
Ne pas coller d’adhésifs ou d’autres objets
sur le volant, ni sur la planche à proximi-
té de l’airbag passager ou sur les sièges. Ne pas
placer des objets sur la planche côté passager (des
téléphones portables, par exemple) qui pourraient
gêner l’ouverture de l’airbag passager ou être pro-
jetés contre les occupants et les blesser gravement.
ATTENTION
Les airbags frontaux côté conducteur et côté passager ont
été étudiés et étalonnés pour offrir la meilleure protec-
tion des occupants des places avant portant des ceintures
de sécurité.
Leur volume lors du gonflage maximum remplit la plupart
de l’espace entre le volant et le conducteur et entre la
planche et le passager.
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 128

129
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

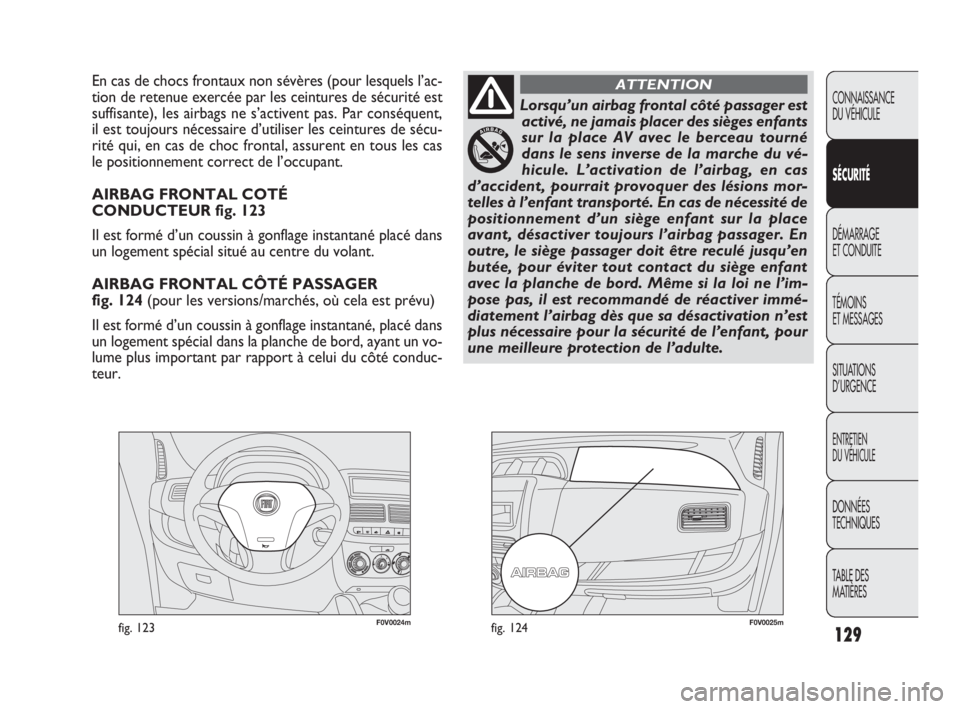

F0V0024mfig. 123F0V0025mfig. 124
En cas de chocs frontaux non sévères (pour lesquels l’ac-
tion de retenue exercée par les ceintures de sécurité est
suffisante), les airbags ne s’activent pas. Par conséquent,
il est toujours nécessaire d’utiliser les ceintures de sécu-
rité qui, en cas de choc frontal, assurent en tous les cas
le positionnement correct de l’occupant.
AIRBAG FRONTAL COTÉ
CONDUCTEUR fig. 123
Il est formé d’un coussin à gonflage instantané placé dans
un logement spécial situé au centre du volant.
AIRBAG FRONTAL CÔTÉ PASSAGER
fig. 124 (pour les versions/marchés, où cela est prévu)
Il est formé d’un coussin à gonflage instantané, placé dans
un logement spécial dans la planche de bord, ayant un vo-
lume plus important par rapport à celui du côté conduc-
teur.
Lorsqu’un airbag frontal côté passager est
activé, ne jamais placer des sièges enfants
sur la place AV avec le berceau tourné
dans le sens inverse de la marche du vé-
hicule. L’activation de l’airbag, en cas
d’accident, pourrait provoquer des lésions mor-
telles à l’enfant transporté. En cas de nécessité de
positionnement d’un siège enfant sur la place
avant, désactiver toujours l’airbag passager. En
outre, le siège passager doit être reculé jusqu’en
butée, pour éviter tout contact du siège enfant
avec la planche de bord. Même si la loi ne l’im-
pose pas, il est recommandé de réactiver immé-
diatement l’airbag dès que sa désactivation n’est
plus nécessaire pour la sécurité de l’enfant, pour
une meilleure protection de l’adulte.
ATTENTION
115-132 DOBLO LUM FR 2e 20-05-2010 10:48 Pagina 129
