PNEUS NEIGE
Le réseau Après-vente Fiat est heureux de fournir tous les
conseils nécessaires pour aider au choix du pneu le plus
approprié à l’utilisation à laquelle le client le destine.
Pour le choix du type de pneu de neige, de la pression de
gonflage et des caractéristiques de ce type de pneus, il
est nécessaire de respecter scrupuleusement les indica-
tions du paragraphe « Roues » du chapitre « Caractéris-
tiques Techniques ».
Les caractéristiques de ces pneus hiver sont sensiblement
réduites lorsque l’épaisseur de la chape est inférieure à 4
mm. Dans ce cas, il est préférable de les remplacer.
Les caractéristiques spécifiques des pneus hiver sont telles
que, dans des conditions environnementales normales ou
en cas de longs trajets sur autoroute, leurs performances
s’avèrent inférieures à celles des pneus de série. Par consé-
quent, il faut les utiliser exclusivement pour les missions
pour lesquelles ils sont homologués.
ATTENTION Lorsqu’on utilise des pneus d’hiver ayant un
indice de vitesse maxi inférieure à celle que peut atteindre
le véhicule (augmentée de 5 %), placer dans l’habitacle, bien
en vue pour le conducteur, un signal de prudence signa-
lant la vitesse maxi admise pour les pneus d’hiver (comme
le prévoit la Directive CE).
Monter des pneus identiques sur les quatre roues du vé-
hicule (marque et profil) pour garantir plus de sécurité sur
route et lors des freinages, ainsi qu’une bonne maniabilité.
Ne pas inverser le sens de rotation des pneus.Le système ABS qui équipe éventuellement
le véhicule ne contrôle pas le système de
freinage de la remorque. Il faut donc être très pru-
dent sur les chaussées glissantes.
ATTENTION
Ne jamais modifier l’installation des freins
du véhicule pour la commande de frein de
la remorque. Le système de freinage de la re-
morque doit être complètement indépendant du
circuit hydraulique du véhicule.
ATTENTION
133-142 DOBLO LUM FR 2e 20-05-2010 10:50 Pagina 140

141
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

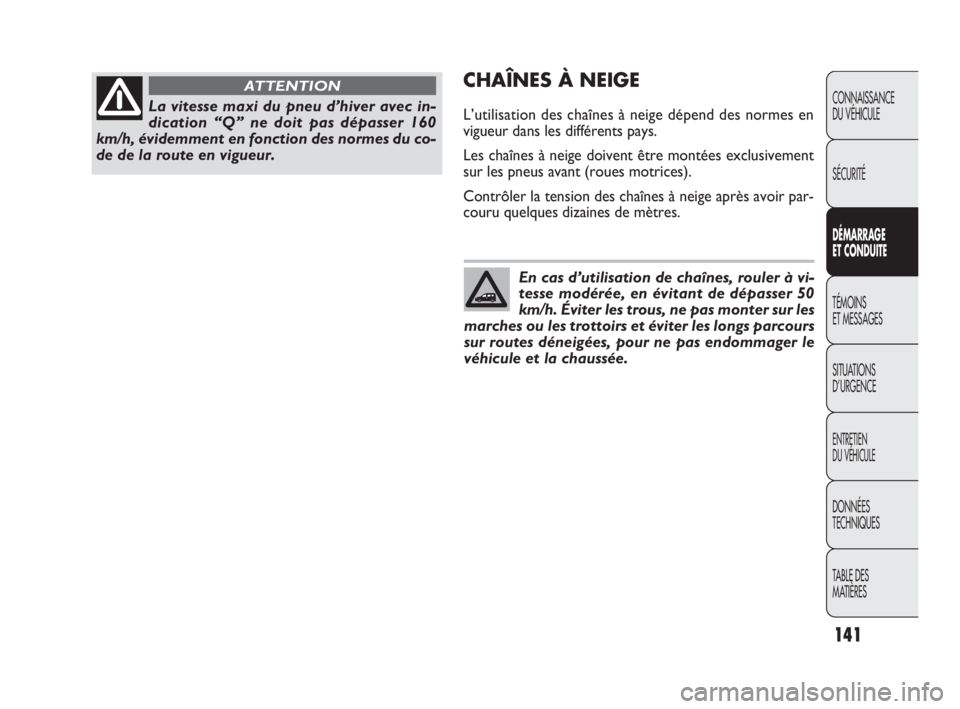

CHAÎNES À NEIGE
L’utilisation des chaînes à neige dépend des normes en
vigueur dans les différents pays.
Les chaînes à neige doivent être montées exclusivement
sur les pneus avant (roues motrices).
Contrôler la tension des chaînes à neige après avoir par-
couru quelques dizaines de mètres.La vitesse maxi du pneu d’hiver avec in-
dication “Q” ne doit pas dépasser 160
km/h, évidemment en fonction des normes du co-
de de la route en vigueur.
ATTENTION
En cas d’utilisation de chaînes, rouler à vi-
tesse modérée, en évitant de dépasser 50
km/h. Éviter les trous, ne pas monter sur les
marches ou les trottoirs et éviter les longs parcours
sur routes déneigées, pour ne pas endommager le
véhicule et la chaussée.
133-142 DOBLO LUM FR 2e 20-05-2010 10:50 Pagina 141

142
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒enduire de talc les balais en caoutchouc des essuie-
glaces et de l’essuie-glace de lunette AR et les décol-
ler des vitres ;
❒ouvrir légèrement les vitres;
❒recouvrir le véhicule avec une bâche en tissu ou en plas-
tique découpé. Ne pas utiliser de bâches en plastique
compact, qui ne permettent pas l’évaporation de l’hu-
midité sur la surface du véhicule ;
❒gonfler les pneus à une pression de +0,5 bar par rap-
port à celle normalement prescrite et la contrôler pé-
riodiquement ;
❒ne pas vidanger le circuit de refroidissement du mo-
teur.
INACTIVITÉ PROLONGÉE DU
VÉHICULE
Si le véhicule doit rester à l’arrêt pendant plus d’un mois,
respecter les consignes suivantes :
❒garer la voiture dans un local couvert, sec, et si pos-
sible aéré ;
❒enclencher une vitesse et vérifier que le frein à main ne
soit pas mis ;
❒débrancher la borne négative du pôle de la batterie
(voir paragraphe « Inactivité du véhicule » au chapitre
« Connaissance du véhicule ») et contrôler l’état de
charge (voir paragraphe « Batterie » au chapitre « En-
tretien de la voiture ») ;
❒nettoyer et protéger les parties peintes avec de la ci-
re de protection ;
❒nettoyer et protéger les parties métalliques brillantes
avec des produits spécifiques du commerce ;
133-142 DOBLO LUM FR 2e 20-05-2010 10:50 Pagina 142

143
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

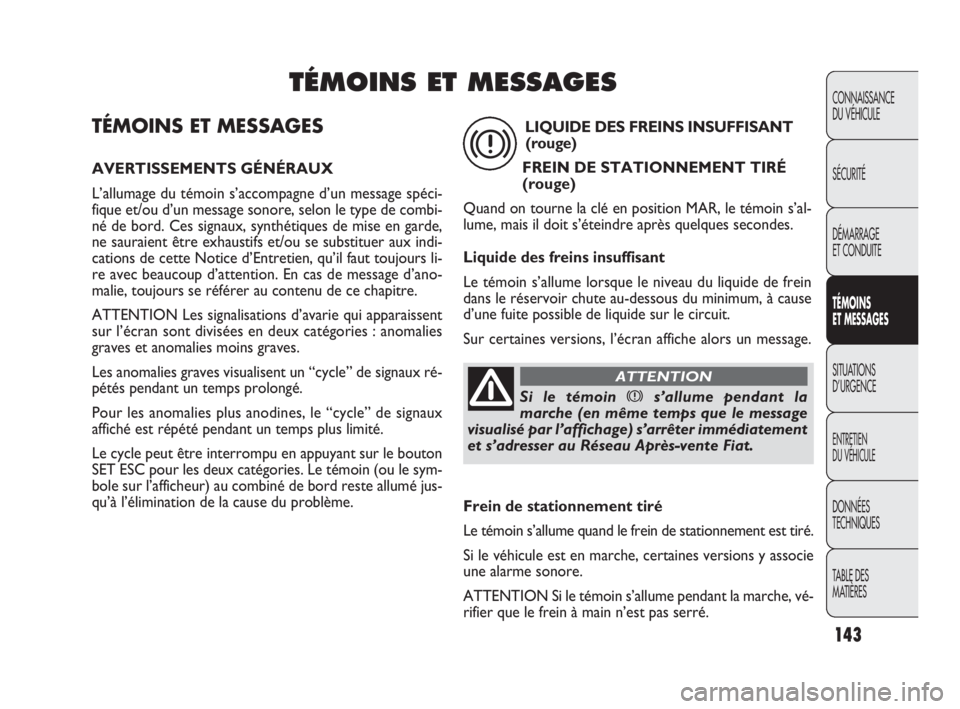

TÉMOINS ET MESSAGES
AVERTISSEMENTS GÉNÉRAUX
L’allumage du témoin s’accompagne d’un message spéci-
fique et/ou d’un message sonore, selon le type de combi-
né de bord. Ces signaux, synthétiques de mise en garde,
ne sauraient être exhaustifs et/ou se substituer aux indi-
cations de cette Notice d’Entretien, qu’il faut toujours li-
re avec beaucoup d’attention. En cas de message d’ano-
malie, toujours se référer au contenu de ce chapitre.
ATTENTION Les signalisations d’avarie qui apparaissent
sur l’écran sont divisées en deux catégories : anomalies
graves et anomalies moins graves.
Les anomalies graves visualisent un “cycle” de signaux ré-
pétés pendant un temps prolongé.
Pour les anomalies plus anodines, le “cycle” de signaux
affiché est répété pendant un temps plus limité.
Le cycle peut être interrompu en appuyant sur le bouton
SET ESC pour les deux catégories. Le témoin (ou le sym-
bole sur l’afficheur) au combiné de bord reste allumé jus-
qu’à l’élimination de la cause du problème.
TÉMOINS ET MESSAGES
Si le témoin xs’allume pendant la
marche (en même temps que le message
visualisé par l’affichage) s’arrêter immédiatement
et s’adresser au Réseau Après-vente Fiat.
ATTENTION
LIQUIDE DES FREINS INSUFFISANT
(rouge)
FREIN DE STATIONNEMENT TIRÉ
(rouge)
Quand on tourne la clé en position MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume lorsque le niveau du liquide de frein
dans le réservoir chute au-dessous du minimum, à cause
d’une fuite possible de liquide sur le circuit.
Sur certaines versions, l’écran affiche alors un message.
x
Frein de stationnement tiré
Le témoin s’allume quand le frein de stationnement est tiré.
Si le véhicule est en marche, certaines versions y associe
une alarme sonore.
ATTENTION Si le témoin s’allume pendant la marche, vé-
rifier que le frein à main n’est pas serré.
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 143

144
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

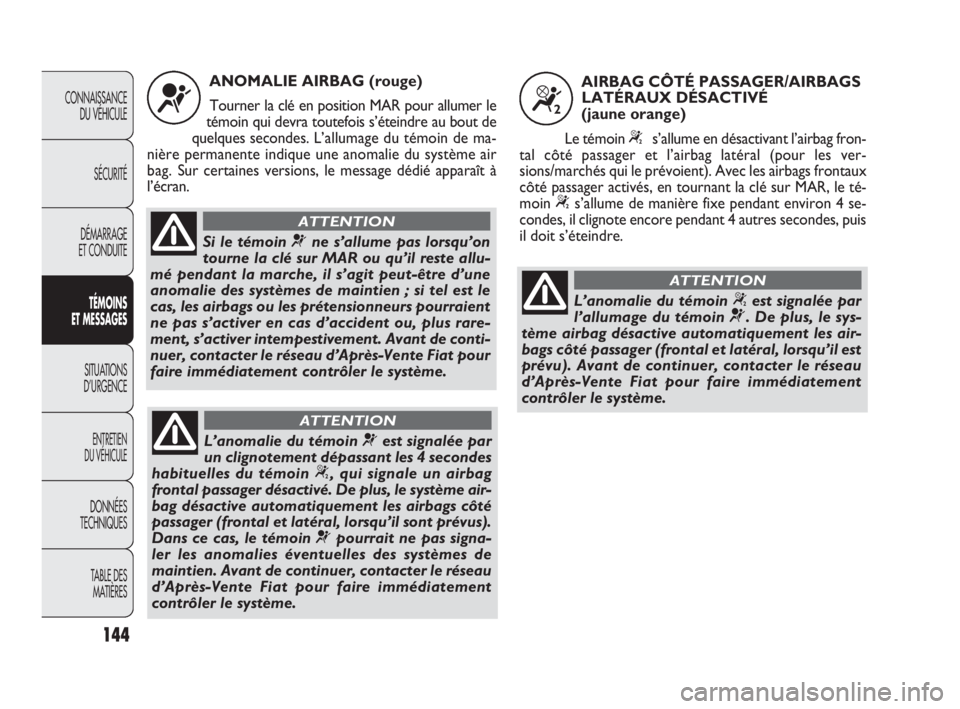

ANOMALIE AIRBAG (rouge)
Tourner la clé en position MAR pour allumer le
témoin qui devra toutefois s’éteindre au bout de
quelques secondes. L’allumage du témoin de ma-
nière permanente indique une anomalie du système air
bag. Sur certaines versions, le message dédié apparaît à
l’écran.
¬
Si le témoin ¬ne s’allume pas lorsqu’on
tourne la clé sur MAR ou qu’il reste allu-
mé pendant la marche, il s’agit peut-être d’une
anomalie des systèmes de maintien ; si tel est le
cas, les airbags ou les prétensionneurs pourraient
ne pas s’activer en cas d’accident ou, plus rare-
ment, s’activer intempestivement. Avant de conti-
nuer, contacter le réseau d’Après-Vente Fiat pour
faire immédiatement contrôler le système.
ATTENTION
L’anomalie du témoin ¬est signalée par
un clignotement dépassant les 4 secondes
habituelles du témoin
“, qui signale un airbag
frontal passager désactivé. De plus, le système air-
bag désactive automatiquement les airbags côté
passager (frontal et latéral, lorsqu’il sont prévus).
Dans ce cas, le témoin ¬pourrait ne pas signa-
ler les anomalies éventuelles des systèmes de
maintien. Avant de continuer, contacter le réseau
d’Après-Vente Fiat pour faire immédiatement
contrôler le système.
ATTENTION
AIRBAG CÔTÉ PASSAGER/AIRBAGS
LATÉRAUX DÉSACTIVÉ
(jaune orange)
Le témoin
“s’allume en désactivant l’airbag fron-
tal côté passager et l’airbag latéral (pour les ver-
sions/marchés qui le prévoient). Avec les airbags frontaux
côté passager activés, en tournant la clé sur MAR, le té-
moin
“s’allume de manière fixe pendant environ 4 se-
condes, il clignote encore pendant 4 autres secondes, puis
il doit s’éteindre.
“
L’anomalie du témoin “est signalée par
l’allumage du témoin
¬. De plus, le sys-
tème airbag désactive automatiquement les air-
bags côté passager (frontal et latéral, lorsqu’il est
prévu). Avant de continuer, contacter le réseau
d’Après-Vente Fiat pour faire immédiatement
contrôler le système.
ATTENTION
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 144

145
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

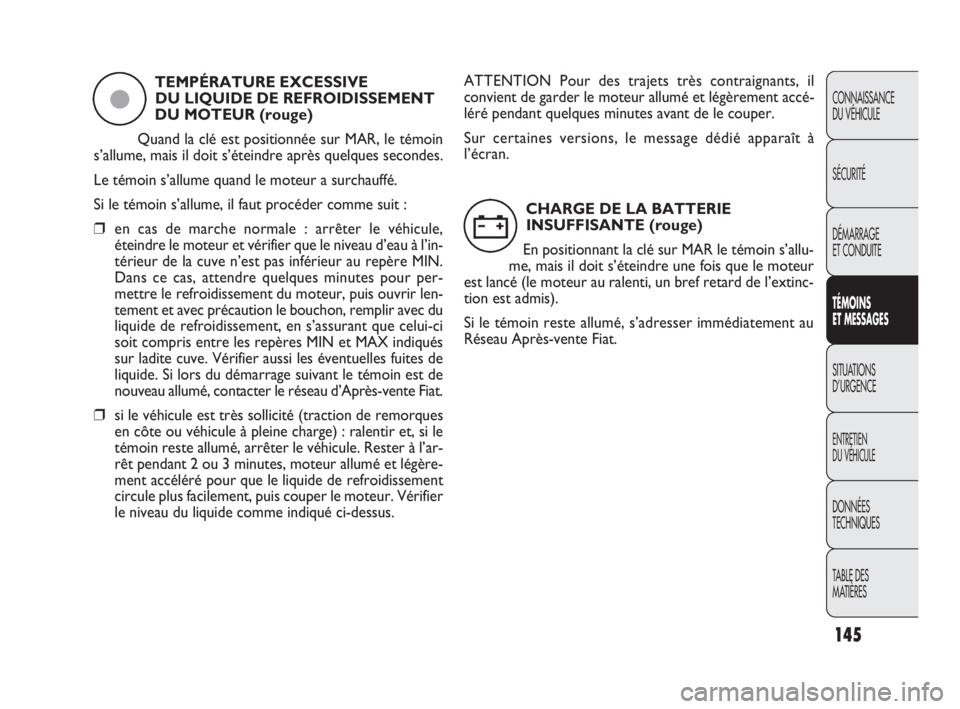

TEMPÉRATURE EXCESSIVE
DU LIQUIDE DE REFROIDISSEMENT
DU MOTEUR (rouge)
Quand la clé est positionnée sur MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume quand le moteur a surchauffé.
Si le témoin s’allume, il faut procéder comme suit :
❒en cas de marche normale : arrêter le véhicule,
éteindre le moteur et vérifier que le niveau d’eau à l’in-
térieur de la cuve n’est pas inférieur au repère MIN.
Dans ce cas, attendre quelques minutes pour per-
mettre le refroidissement du moteur, puis ouvrir len-
tement et avec précaution le bouchon, remplir avec du
liquide de refroidissement, en s’assurant que celui-ci
soit compris entre les repères MIN et MAX indiqués
sur ladite cuve. Vérifier aussi les éventuelles fuites de
liquide. Si lors du démarrage suivant le témoin est de
nouveau allumé, contacter le réseau d’Après-vente Fiat.
❒si le véhicule est très sollicité (traction de remorques
en côte ou véhicule à pleine charge) : ralentir et, si le
témoin reste allumé, arrêter le véhicule. Rester à l’ar-
rêt pendant 2 ou 3 minutes, moteur allumé et légère-
ment accéléré pour que le liquide de refroidissement
circule plus facilement, puis couper le moteur. Vérifier
le niveau du liquide comme indiqué ci-dessus.
ç
ATTENTION Pour des trajets très contraignants, il
convient de garder le moteur allumé et légèrement accé-
léré pendant quelques minutes avant de le couper.
Sur certaines versions, le message dédié apparaît à
l’écran.
CHARGE DE LA BATTERIE
INSUFFISANTE (rouge)
En positionnant la clé sur MAR le témoin s’allu-
me, mais il doit s’éteindre une fois que le moteur
est lancé (le moteur au ralenti, un bref retard de l’extinc-
tion est admis).
Si le témoin reste allumé, s’adresser immédiatement au
Réseau Après-vente Fiat.
w
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 145

ANOMALIE HILL HOLDER
(jaune ambre)
(pour les versions/marchés qui le prévoient)
Tourner la clé en position MAR pour allumer le té-
moin qui devra toutefois s’éteindre au bout de quelques se-
condes.
Le témoin allumé indique une anomalie du système Hill
Holder. Dans ce cas, s’adresser, dès que possible, au Ré-
seau Après-vente Fiat. Sur certaines versions, l’anomalie
est signalée par l’allumage du témoin áaccompagné du
message correspondant sur l’écran.
*
ANOMALIE DU SYSTEME ABS
(jaune ambre)
Quand on tourne la clé en position MAR, le té-
moin s’allume, mais il doit s’éteindre après quelques
secondes.
Le témoin s’allume lorsque le système est défaillant ou non
disponible. Dans ce cas, le système de freinage garde tou-
te son efficacité, mais sans les avantages du système ABS.
Rouler prudemment et s’adresser immédiatement au Ré-
seau Après-vente Fiat.
Sur certaines versions, le message dédié apparaît à l’écran.
146
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
>
ANOMALIE EBD (rouge)
(jaune ambre)
L’allumage simultané des témoins
x
et >lorsque le moteur est en service,
indique une anomalie du système EBD ou l’indisponibili-
té du système ; si tel est le cas, de brusques freinages peu-
vent provoquer un blocage précoce des roues arrière,
avec possibilité de dérapage. Conduire très prudemment
et contacter immédiatement le réseau Après-vente Fiat
pour faire contrôler le système.
Sur certaines versions, l’écran affiche alors un message.
> x
ANOMALIE AU SYSTÈME ESP
(jaune ambre)
(pour les versions/marchés, où cela est prévu)
Si la clé est positionnée sur MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes.
Si le témoin ne s’éteint pas ou s’il reste allumé pendant que
le véhicule roule tout comme la DEL sur le bouton ASR
OFF, s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, le message dédié apparaît à l’écran.
Remarque Le clignotement du témoin pendant la marche
indique l’intervention du système ESP.
á
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 146

MODE FIXE :
PRESSION DE L’HUILE MOTEUR
INSUFFISANTE (rouge)
MODE CLIGNOTANT :
HUILE MOTEUR DÉGRADÉ
(seulement versions Multijet avec DPF - rouge)
Tourner la clé en position MAR pour allumer le voyant
qui devra toutefois s’éteindre dès que le moteur aura été
mis en marche.
1. Pression insuffisante de l’huile moteur
Le témoin s’allume en mode fixe conjointement (pour
les versions/marchés qui le prévoient) au message visua-
lisé sur l’écran lorsque le système relève un manque de
pression de l’huile moteur.
147
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
v
Si le témoin vs’allume pendant la
marche (sur certaines versions en même
temps que le message visualisé par l’affichage),
couper immédiatement le moteur et s’adresser au
Réseau Après-vente Fiat.
ATTENTION
2. Huile moteur dégradée
(uniquement versions Multijet avec DPF)
Le témoin s’allume et clignote, un message spécifique s’af-
fiche (pour les versions et marchés qui le prévoient) sur
l’écran. Suivant les versions, le témoin peut clignoter de
la façon suivante :
– pendant 1 minute toutes les deux heures ;
– pendant des cycles de 3 minutes entrecoupés d’inter-
valles de 5 secondes durant lesquels le témoin s’éteint, et
ce, jusqu’à ce que l’huile soit vidangée.
À la suite du premier signalement, à chaque démarrage du
moteur, le témoin continuera à clignoter selon les moda-
lités indiquées auparavant, et ce, jusqu’à ce que l’huile soit
vidangée. L’afficheur (pour les versions/marchés qui le pré-
voient) visualise, outre le témoin, un message dédié.
La mise sous tension en mode clignotant de ce témoin ne
doit pas être considérée comme une anomalie de la voi-
ture, mais comme un avertissement qui prévient le client
que l’utilisation normale de la voiture a conduit à la né-
cessité de vidanger l’huile.
Il est bon de rappeler que la dégradation de l’huile est ac-
célérée par :
– une utilisation principalement urbaine du véhicule, qui
augmente la fréquence du processus de régénération du
FAP.
– une utilisation du véhicule sur de brèves portions, em-
pêchant le moteur d’atteindre la température de régime.
– des interruptions répétées de la procédure de régéné-
ration signalées par le biais de l’allumage du témoin FAP.
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 147

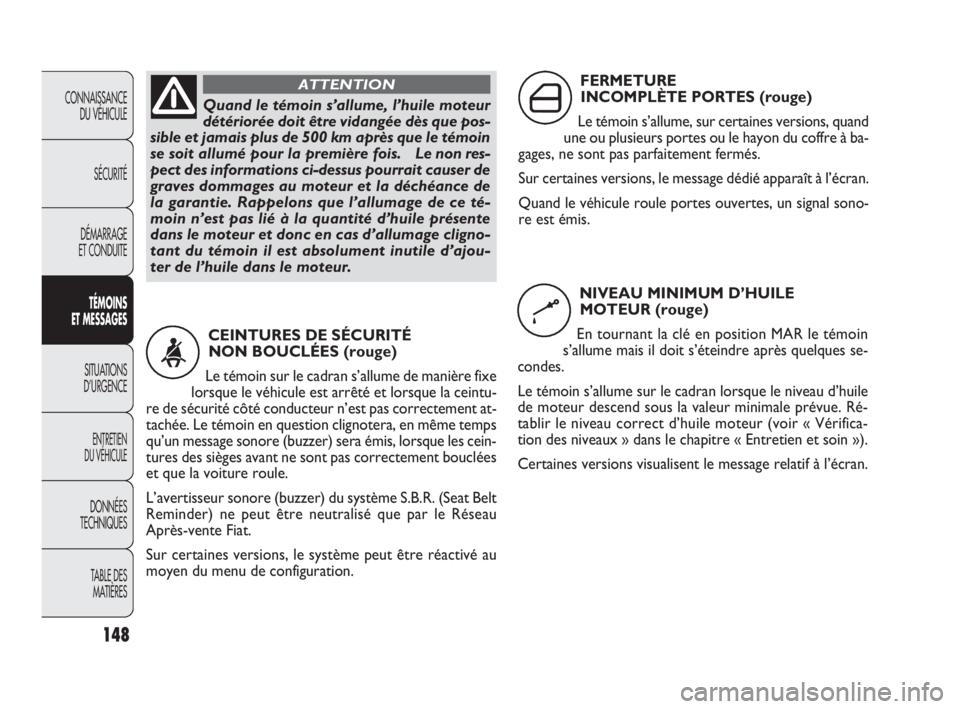

148
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Quand le témoin s’allume, l’huile moteur
détériorée doit être vidangée dès que pos-
sible et jamais plus de 500 km après que le témoin
se soit allumé pour la première fois. Le non res-
pect des informations ci-dessus pourrait causer de
graves dommages au moteur et la déchéance de
la garantie. Rappelons que l’allumage de ce té-
moin n’est pas lié à la quantité d’huile présente
dans le moteur et donc en cas d’allumage cligno-
tant du témoin il est absolument inutile d’ajou-
ter de l’huile dans le moteur.
ATTENTION
CEINTURES DE SÉCURITÉ
NON BOUCLÉES (rouge)
Le témoin sur le cadran s’allume de manière fixe
lorsque le véhicule est arrêté et lorsque la ceintu-
re de sécurité côté conducteur n’est pas correctement at-
tachée. Le témoin en question clignotera, en même temps
qu’un message sonore (buzzer) sera émis, lorsque les cein-
tures des sièges avant ne sont pas correctement bouclées
et que la voiture roule.
L’avertisseur sonore (buzzer) du système S.B.R. (Seat Belt
Reminder) ne peut être neutralisé que par le Réseau
Après-vente Fiat.
Sur certaines versions, le système peut être réactivé au
moyen du menu de configuration.
<
FERMETURE
INCOMPLÈTE PORTES (rouge)
Le témoin s’allume, sur certaines versions, quand
une ou plusieurs portes ou le hayon du coffre à ba-
gages, ne sont pas parfaitement fermés.
Sur certaines versions, le message dédié apparaît à l’écran.
Quand le véhicule roule portes ouvertes, un signal sono-
re est émis.
NIVEAU MINIMUM D’HUILE
MOTEUR (rouge)
En tournant la clé en position MAR le témoin
s’allume mais il doit s’éteindre après quelques se-
condes.
Le témoin s’allume sur le cadran lorsque le niveau d’huile
de moteur descend sous la valeur minimale prévue. Ré-
tablir le niveau correct d’huile moteur (voir « Vérifica-
tion des niveaux » dans le chapitre « Entretien et soin »).
Certaines versions visualisent le message relatif à l’écran.
´
k
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 148

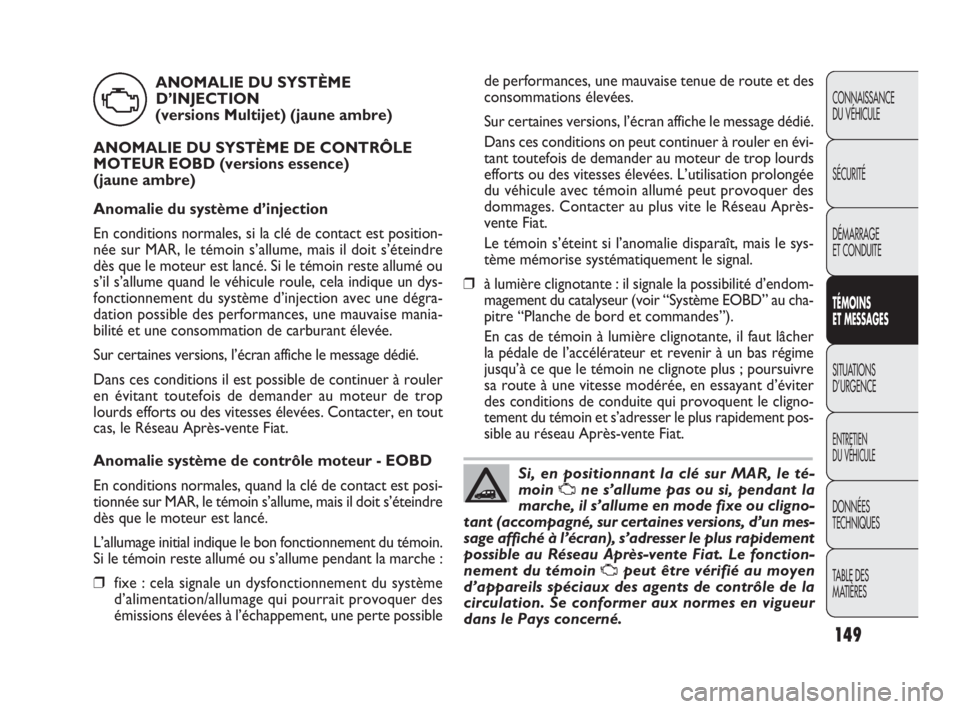

149
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
de performances, une mauvaise tenue de route et des
consommations élevées.
Sur certaines versions, l’écran affiche le message dédié.
Dans ces conditions on peut continuer à rouler en évi-
tant toutefois de demander au moteur de trop lourds
efforts ou des vitesses élevées. L’utilisation prolongée
du véhicule avec témoin allumé peut provoquer des
dommages. Contacter au plus vite le Réseau Après-
vente Fiat.
Le témoin s’éteint si l’anomalie disparaît, mais le sys-
tème mémorise systématiquement le signal.
❒à lumière clignotante : il signale la possibilité d’endom-
magement du catalyseur (voir “Système EOBD” au cha-
pitre “Planche de bord et commandes”).
En cas de témoin à lumière clignotante, il faut lâcher
la pédale de l’accélérateur et revenir à un bas régime
jusqu’à ce que le témoin ne clignote plus ; poursuivre
sa route à une vitesse modérée, en essayant d’éviter
des conditions de conduite qui provoquent le cligno-
tement du témoin et s’adresser le plus rapidement pos-
sible au réseau Après-vente Fiat. ANOMALIE DU SYSTÈME
D’INJECTION
(versions Multijet) (jaune ambre)
ANOMALIE DU SYSTÈME DE CONTRÔLE
MOTEUR EOBD (versions essence)
(jaune ambre)
Anomalie du système d’injection
En conditions normales, si la clé de contact est position-
née sur MAR, le témoin s’allume, mais il doit s’éteindre
dès que le moteur est lancé. Si le témoin reste allumé ou
s’il s’allume quand le véhicule roule, cela indique un dys-
fonctionnement du système d’injection avec une dégra-
dation possible des performances, une mauvaise mania-
bilité et une consommation de carburant élevée.
Sur certaines versions, l’écran affiche le message dédié.
Dans ces conditions il est possible de continuer à rouler
en évitant toutefois de demander au moteur de trop
lourds efforts ou des vitesses élevées. Contacter, en tout
cas, le Réseau Après-vente Fiat.
Anomalie système de contrôle moteur - EOBD
En conditions normales, quand la clé de contact est posi-
tionnée sur MAR, le témoin s’allume, mais il doit s’éteindre
dès que le moteur est lancé.
L’allumage initial indique le bon fonctionnement du témoin.
Si le témoin reste allumé ou s’allume pendant la marche :
❒fixe : cela signale un dysfonctionnement du système
d’alimentation/allumage qui pourrait provoquer des
émissions élevées à l’échappement, une perte possible
U
Si, en positionnant la clé sur MAR, le té-
moin
Une s’allume pas ou si, pendant la
marche, il s’allume en mode fixe ou cligno-
tant (accompagné, sur certaines versions, d’un mes-
sage affiché à l’écran), s’adresser le plus rapidement
possible au Réseau Après-vente Fiat. Le fonction-
nement du témoin
Upeut être vérifié au moyen
d’appareils spéciaux des agents de contrôle de la
circulation. Se conformer aux normes en vigueur
dans le Pays concerné.
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 149
