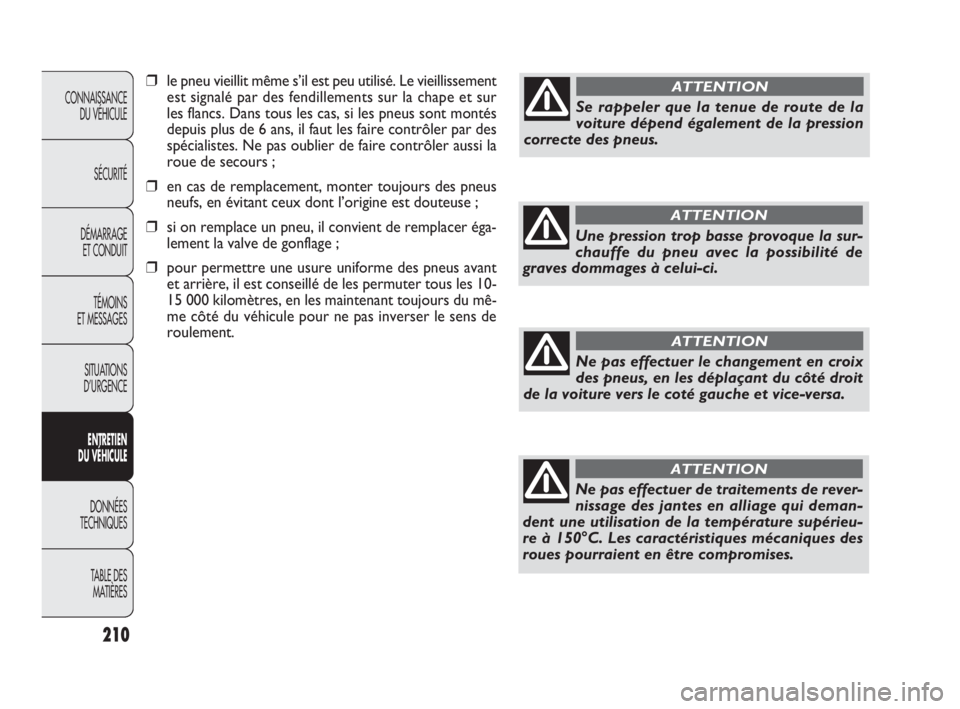

❒le pneu vieillit même s’il est peu utilisé. Le vieillissement
est signalé par des fendillements sur la chape et sur
les flancs. Dans tous les cas, si les pneus sont montés
depuis plus de 6 ans, il faut les faire contrôler par des
spécialistes. Ne pas oublier de faire contrôler aussi la
roue de secours ;
❒en cas de remplacement, monter toujours des pneus
neufs, en évitant ceux dont l’origine est douteuse ;
❒si on remplace un pneu, il convient de remplacer éga-
lement la valve de gonflage ;
❒pour permettre une usure uniforme des pneus avant
et arrière, il est conseillé de les permuter tous les 10-
15 000 kilomètres, en les maintenant toujours du mê-
me côté du véhicule pour ne pas inverser le sens de
roulement.
Se rappeler que la tenue de route de la
voiture dépend également de la pression
correcte des pneus.
ATTENTION
Une pression trop basse provoque la sur-
chauffe du pneu avec la possibilité de
graves dommages à celui-ci.
ATTENTION
Ne pas effectuer le changement en croix
des pneus, en les déplaçant du côté droit
de la voiture vers le coté gauche et vice-versa.
ATTENTION
Ne pas effectuer de traitements de rever-
nissage des jantes en alliage qui deman-
dent une utilisation de la température supérieu-
re à 150°C. Les caractéristiques mécaniques des
roues pourraient en être compromises.
ATTENTION
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 210

211
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

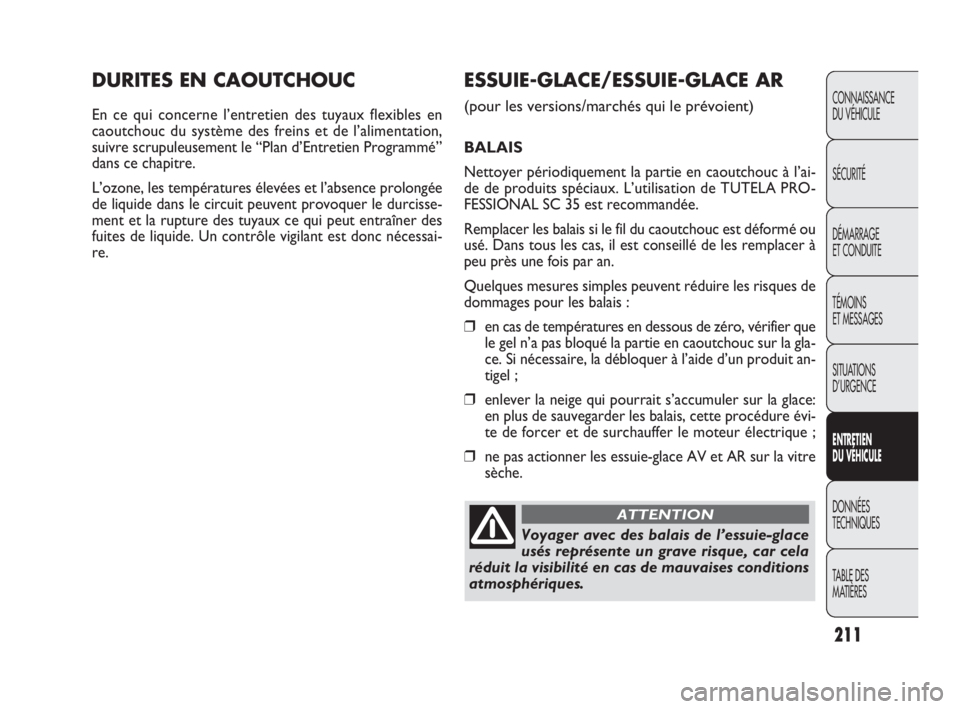

DURITES EN CAOUTCHOUC
En ce qui concerne l’entretien des tuyaux flexibles en
caoutchouc du système des freins et de l’alimentation,
suivre scrupuleusement le “Plan d’Entretien Programmé”
dans ce chapitre.
L’ozone, les températures élevées et l’absence prolongée
de liquide dans le circuit peuvent provoquer le durcisse-
ment et la rupture des tuyaux ce qui peut entraîner des
fuites de liquide. Un contrôle vigilant est donc nécessai-
re.
ESSUIE-GLACE/ESSUIE-GLACE AR
(pour les versions/marchés qui le prévoient)
BALAIS
Nettoyer périodiquement la partie en caoutchouc à l’ai-
de de produits spéciaux. L’utilisation de TUTELA PRO-
FESSIONAL SC 35 est recommandée.
Remplacer les balais si le fil du caoutchouc est déformé ou
usé. Dans tous les cas, il est conseillé de les remplacer à
peu près une fois par an.
Quelques mesures simples peuvent réduire les risques de
dommages pour les balais :
❒en cas de températures en dessous de zéro, vérifier que
le gel n’a pas bloqué la partie en caoutchouc sur la gla-
ce. Si nécessaire, la débloquer à l’aide d’un produit an-
tigel ;
❒enlever la neige qui pourrait s’accumuler sur la glace:
en plus de sauvegarder les balais, cette procédure évi-
te de forcer et de surchauffer le moteur électrique ;
❒ne pas actionner les essuie-glace AV et AR sur la vitre
sèche.
Voyager avec des balais de l’essuie-glace
usés représente un grave risque, car cela
réduit la visibilité en cas de mauvaises conditions
atmosphériques.
ATTENTION
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 211

212
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

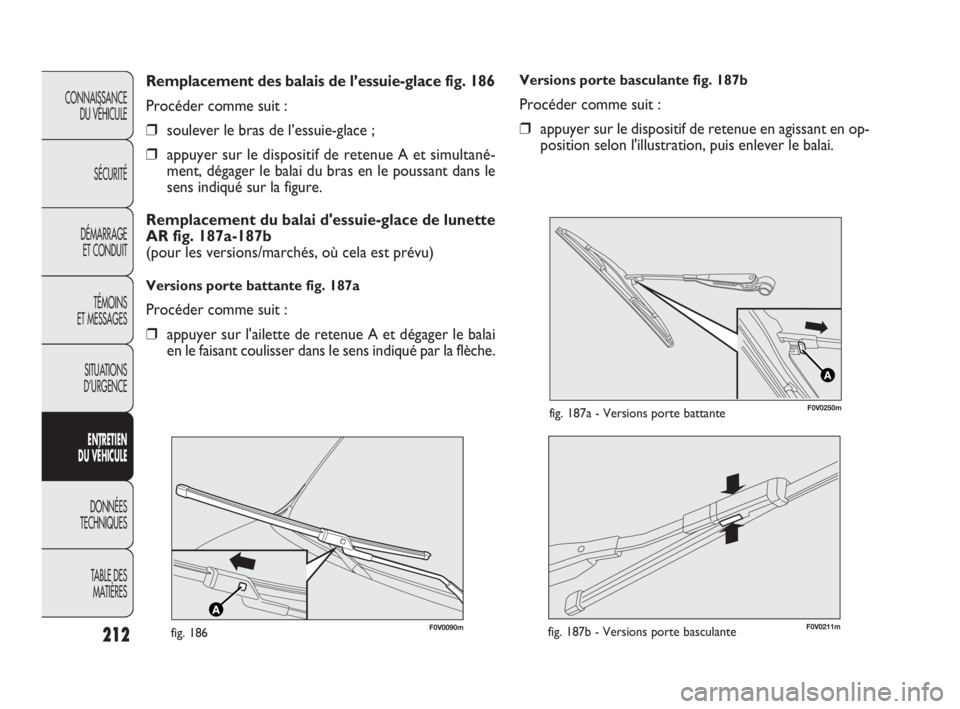

Versions porte basculante fig. 187b
Procéder comme suit :
❒appuyer sur le dispositif de retenue en agissant en op-
position selon l'illustration, puis enlever le balai. Remplacement des balais de l’essuie-glace fig. 186
Procéder comme suit :
❒soulever le bras de l’essuie-glace ;
❒appuyer sur le dispositif de retenue A et simultané-
ment, dégager le balai du bras en le poussant dans le
sens indiqué sur la figure.
Remplacement du balai d'essuie-glace de lunette
AR fig. 187a-187b
(pour les versions/marchés, où cela est prévu)
Versions porte battante fig. 187a
Procéder comme suit :
❒appuyer sur l'ailette de retenue A et dégager le balai
en le faisant coulisser dans le sens indiqué par la flèche.
F0V0090mfig. 186F0V0211mfig. 187b - Versions porte basculante
A
F0V0250mfig. 187a - Versions porte battante
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 212

213
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

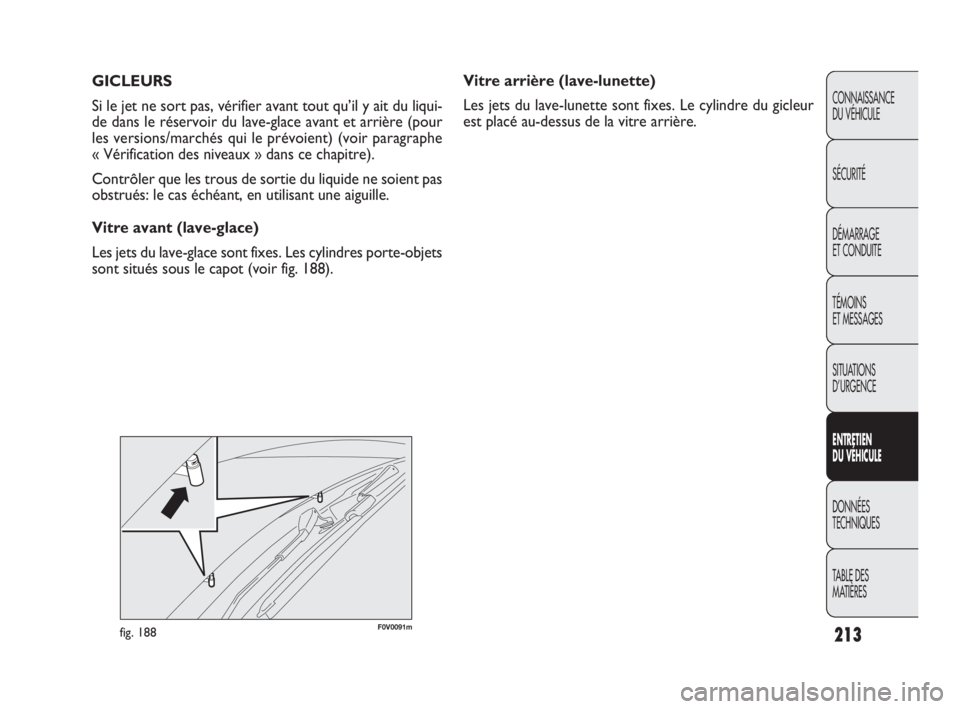

Vitre arrière (lave-lunette)
Les jets du lave-lunette sont fixes. Le cylindre du gicleur
est placé au-dessus de la vitre arrière. GICLEURS
Si le jet ne sort pas, vérifier avant tout qu’il y ait du liqui-
de dans le réservoir du lave-glace avant et arrière (pour
les versions/marchés qui le prévoient) (voir paragraphe
« Vérification des niveaux » dans ce chapitre).
Contrôler que les trous de sortie du liquide ne soient pas
obstrués: le cas échéant, en utilisant une aiguille.
Vitre avant (lave-glace)
Les jets du lave-glace sont fixes. Les cylindres porte-objets
sont situés sous le capot (voir fig. 188).
F0V0091mfig. 188
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 213

214
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

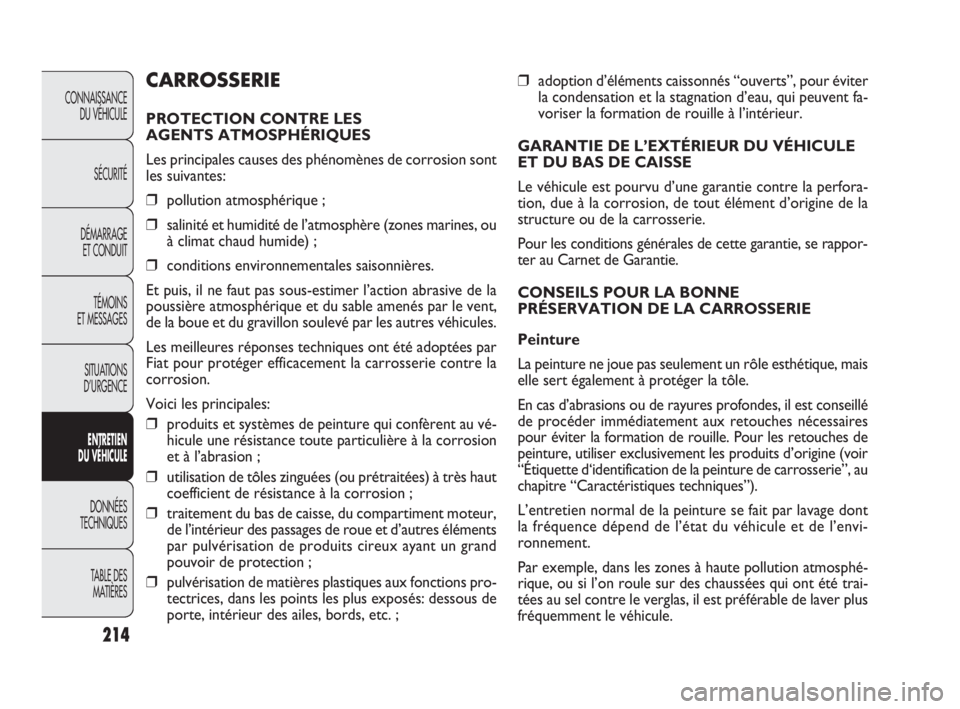

❒adoption d’éléments caissonnés “ouverts”, pour éviter
la condensation et la stagnation d’eau, qui peuvent fa-
voriser la formation de rouille à l’intérieur.
GARANTIE DE L’EXTÉRIEUR DU VÉHICULE
ET DU BAS DE CAISSE
Le véhicule est pourvu d’une garantie contre la perfora-
tion, due à la corrosion, de tout élément d’origine de la
structure ou de la carrosserie.
Pour les conditions générales de cette garantie, se rappor-
ter au Carnet de Garantie.
CONSEILS POUR LA BONNE
PRÉSERVATION DE LA CARROSSERIE
Peinture
La peinture ne joue pas seulement un rôle esthétique, mais
elle sert également à protéger la tôle.
En cas d’abrasions ou de rayures profondes, il est conseillé
de procéder immédiatement aux retouches nécessaires
pour éviter la formation de rouille. Pour les retouches de
peinture, utiliser exclusivement les produits d’origine (voir
“Étiquette d‘identification de la peinture de carrosserie”, au
chapitre “Caractéristiques techniques”).
L’entretien normal de la peinture se fait par lavage dont
la fréquence dépend de l’état du véhicule et de l’envi-
ronnement.
Par exemple, dans les zones à haute pollution atmosphé-
rique, ou si l’on roule sur des chaussées qui ont été trai-
tées au sel contre le verglas, il est préférable de laver plus
fréquemment le véhicule.CARROSSERIE
PROTECTION CONTRE LES
AGENTS ATMOSPHÉRIQUES
Les principales causes des phénomènes de corrosion sont
les suivantes:
❒pollution atmosphérique ;
❒salinité et humidité de l’atmosphère (zones marines, ou
à climat chaud humide) ;
❒conditions environnementales saisonnières.
Et puis, il ne faut pas sous-estimer l’action abrasive de la
poussière atmosphérique et du sable amenés par le vent,
de la boue et du gravillon soulevé par les autres véhicules.
Les meilleures réponses techniques ont été adoptées par
Fiat pour protéger efficacement la carrosserie contre la
corrosion.
Voici les principales:
❒produits et systèmes de peinture qui confèrent au vé-
hicule une résistance toute particulière à la corrosion
et à l’abrasion ;
❒utilisation de tôles zinguées (ou prétraitées) à très haut
coefficient de résistance à la corrosion ;
❒traitement du bas de caisse, du compartiment moteur,
de l’intérieur des passages de roue et d’autres éléments
par pulvérisation de produits cireux ayant un grand
pouvoir de protection ;
❒pulvérisation de matières plastiques aux fonctions pro-
tectrices, dans les points les plus exposés: dessous de
porte, intérieur des ailes, bords, etc. ;

191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 214

215
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
En vue d’un lavage correct du véhicule, procéder comme
suit:
❒laver la carrosserie par jet d’eau à basse pression ;
❒passer sur la carrosserie une éponge avec une solution
détergente légère en rinçant fréquemment l’éponge ;
❒bien rincer avec de l’eau et sécher par jet d’air ou un
peau de chamois.
Si le véhicule est lavé dans une installation automatique,
respecter les recommandations suivantes :
– enlever l’antenne du toit afin d’éviter de l’endommager ;
– le lavage doit se faire avec de l’eau additionnée d’une so-
lution détergente ;
– rincer abondamment, afin d’éviter que des résidus de dé-
tergent ne puissent rester sur la carrosserie ou sur les par-
ties les moins en vue.
Certaines installations automatiques équi-
pées de balais d’ancienne génération et/ou
mal entretenus peuvent endommager la
peinture, en facilitant la formation de micro-fissures
qui confèrent un aspect opaque/voilé à la peintu-
re, en particulier, sur les couleurs sombres. Si cela
devait arriver, il suffit d’un léger polissage avec des
produits spécifiques.
Pendant le séchage, veiller à bien sécher les endroits plus
cachés, tels que les baies de portes, le capot, le pourtour
des phares, où l’eau stagne plus facilement. Il est conseillé
de ne pas mettre aussitôt la voiture dans un endroit fer-
mé, mais de la laisser en plein air pour favoriser l’évapo-
ration de l’eau.
Ne pas laver le véhicule après un arrêt en plein soleil ou
avec le compartiment moteur chaud: cela peut altérer le
brillant de la peinture.
Les pièces extérieures en matière plastique doivent être
nettoyées suivant la même procédure adoptée pour le la-
vage normal du véhicule. Éviter de garer le véhicule sous
des arbres; beaucoup d’essences laissent tomber des sub-
stances résineuses qui donnent un aspect opaque à la pein-
ture et augmentent les possibilités de déclenchement du
processus de corrosion.
ATTENTION Les excréments des oiseaux doivent être
lavés immédiatement et avec soin, car leur acidité est par-
ticulièrement agressive.
Les détergents polluent l’eau. Par consé-
quent, le lavage du véhicule doit être ef-
fectué dans des zones équipées de moyens
de collecte et de traitement des liquides utilisés pour
le lavage.
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 215

216
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
HABITACLE
Vérifier périodiquement qu’il n’y ait pas de l’eau stagnante
sous les tapis (due à l’égouttement de chaussures, para-
pluies, etc.) qui pourrait provoquer l’oxydation de la tôle. Vitres
Pour le nettoyage des vitres, utiliser des produits spéci-
fiques. Employer des chiffons très propres afin de ne pas
rayer les vitres ou d’altérer leur transparence.
ATTENTION Pour ne pas endommager les résistances
électriques présentes sur la surface interne de la lunette
arrière, frotter délicatement en suivant le sens des résis-
tances.
Compartiment moteur
À la fin de l’hiver, effectuer un lavage soigné du comparti-
ment moteur, en veillant à ne pas orienter le jet d’eau sur
les centrales électroniques et sur la centrale des relais et
fusibles logée à gauche du compartiment moteur (dans le
sens de la marche). Pour cette opération, s’adresser à un
atelier spécialisé.
ATTENTION Exécuter le lavage lorsque le moteur est
froid et avec clé de contact sur STOP. Après le lavage, s’as-
surer que les différentes protections (par ex. les capuchons
en caoutchouc et autres carters) n’ont pas été enlevées
ou endommagées.
Phares avant
ATTENTION Pendant l’opération de nettoyage des trans-
parents en plastique des phares avant, ne pas utiliser des
substances aromatiques (par ex. essence) ou des cétones
(par ex. acétone).
Ne jamais utiliser de produits inflam-
mables, tels que l’éther de pétrole ou l’es-
sence rectifiée pour nettoyer l’intérieur de la voi-
ture. La charges électrostatiques engendrées par
le frottement pendant l’opération de nettoyage
pourraient causer un incendie.
ATTENTION
Ne pas conserver des bombes aérosol dans
la voiture : danger d’explosion. Les bombes
aérosol ne doivent jamais être exposées à des tem-
pératures supérieures à 50 °C. À l’intérieur d’un
véhicule garé au soleil, la température peut faci-
lement dépasser ce seuil.
ATTENTION
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 216

217
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
VOLANT/POMMEAU DE LEVIER BOÎTE DE
VITESSES/FREIN À MAIN REVÊTUS DE CUIR
(pour les versions/marchés, où cela est prévu)
Le nettoyage de ces composants doit être effectué exclu-
sivement avec de l’eau et du savon neutre. Ne jamais uti-
liser d’alcool et/ou de produits à base d’alcool.
Avant d’utiliser des produits spécifiques pour le nettoya-
ge, lire attentivement l’étiquette et vérifier que parmi les
composants du produit il n’y ait pas d’alcool ni de sub-
stances à base d’alcool.
Si durant les opérations de nettoyage du pare-brise avec
des produits spéciaux pour verre des gouttes tombent et
se déposent sur le volant/pommeau du levier de vi-
tesses/frein à main, les retirer immédiatement et procé-
der immédiatement au lavage de la zone intéressée avec
de l’eau et du savon neutre.
ATTENTION En cas d’utilisation de dispositif de ver-
rouillage du volant, veiller à bien le positionner, afin d’évi-
ter d’érafler le cuir du revêtement. SIÈGES ET PARTIES EN TISSU
Éliminer les poussières avec une brosse souple ou avec un
aspirateur. Pour mieux nettoyer les revêtements en ve-
lours, utiliser une brosse humide.
Frotter les sièges avec une éponge imbibée d’une solu-
tion d’eau et de détergent neutre.
ÉLÉMENTS EN PLASTIQUE
Il est conseillé de procéder au nettoyage normal des plas-
tiques internes avec un chiffon trempé dans une solution
d’eau et de détergent neutre non abrasif. Pour enlever
les taches de graisse ou résistantes, utiliser des produits
spécifiques pour le nettoyage des plastiques, sans solvant
et expressément conçus pour ne pas altérer l’aspect et la
couleur des composants.
ATTENTION Ne jamais employer d’alcool ou des es-
sences pour laver la vitre du tableau de bord.
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 217

page laissée intentionnellement blanche
191-218 DOBLO LUM FR 2e 24-05-2010 10:38 Pagina 218

219
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0115mfig. 189
H Poids maximum autorisé sur le deuxième essieu
(AR).
I Type de moteur.
L Code de version de carrosserie.
M Numéro de pièce de rechange.
N Valeur correcte du coefficient de fumées.
DONNÉES TECHNIQUES
DONNÉES D’IDENTIFICATION
Il est conseillé de noter les sigles d’identification. Les don-
nées d’identification estampillées et figurant sur les plaques
sont les suivantes :
❒Plaque récapitulative des données d’identification.
❒Marquage du châssis.
❒Plaque d’identification de la peinture de la carrosse-
rie.
❒Marquage du moteur.
PLAQUE RÉCAPITULATIVE DES DONNÉES
D’IDENTIFICATION fig. 189
Elle est apposée sur la cuve de prise d’air du compartiment
moteur et contient les données d’identification suivantes :
B Numéro d’homologation.
C Code d’identification du type de véhicule.
D Numéro progressif de fabrication du châssis.
E Poids maximum autorisé du véhicule à pleine charge.
F Poids maximum autorisé du véhicule à pleine charge
plus remorque.
G Poids maximum autorisé sur le premier essieu (AV).
