FIAT DOBLO COMBI 2009 Návod k použití a údržbě (in Czech)

F0V0051mobr. 179190
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Než začnete vozidlo táhnout , otočte klíč
ve spínací skříňce do polohy MAR a pak do
polohy STOP, avšak nevytahujte jej ze spínací
skříňky. Vytažením klíče se automaticky zamkne
řízení a vozidlo nelze řídit .
POZOR
Před zašroubováním tažného oka pečlivě
očistěte závitový otvor. Před začátkem ta-
žení se ujistěte, zda je tažné oko zašroubované na
doraz v příslušném otvoru.
Během tažení nestartujte motor.
POZOR
Během tažení nezapomeňte, že není k dis-
pozici účinek posilovače brzd a na pedál je
při brzdění nutné vyvíjet větší sílu. Nepoužívejte
k tažení pružná lana; vyvarujte se škubání vozid-
lem. Během tažení kontrolujte, zda se tažnými po-
můckami nepoškodí části vozidla, jichž se dotý-
kají. Při tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu upravujících
používání tažných prostředků a chování v silnič-
ním provozu. Během tažení nestartujte motor.
POZOR
Přední a zadní tažné oko jsou určeny pou-
ze k tažení na vozovce. Povoleno je tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu (pevná
tyč), pro manévr y s vozidlem při přípravě na vleče-
ní/tažení nebo přepravě odtahovým vozidlem. Há-
ky se NESMĚJÍ používat pro tažení vozidla mimo vo-
zovku nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky. Při do-
držení výše uvedených podmínek je nutno při taže-
ní postupovat tak, aby se obě vozidla (táhnoucí i ta-
žené) nacházela pokud možno ve stejné podélné ose.
155-190 DOBLO LUM 2e CZ 28-05-2010 10:04 Pagina 190

191
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

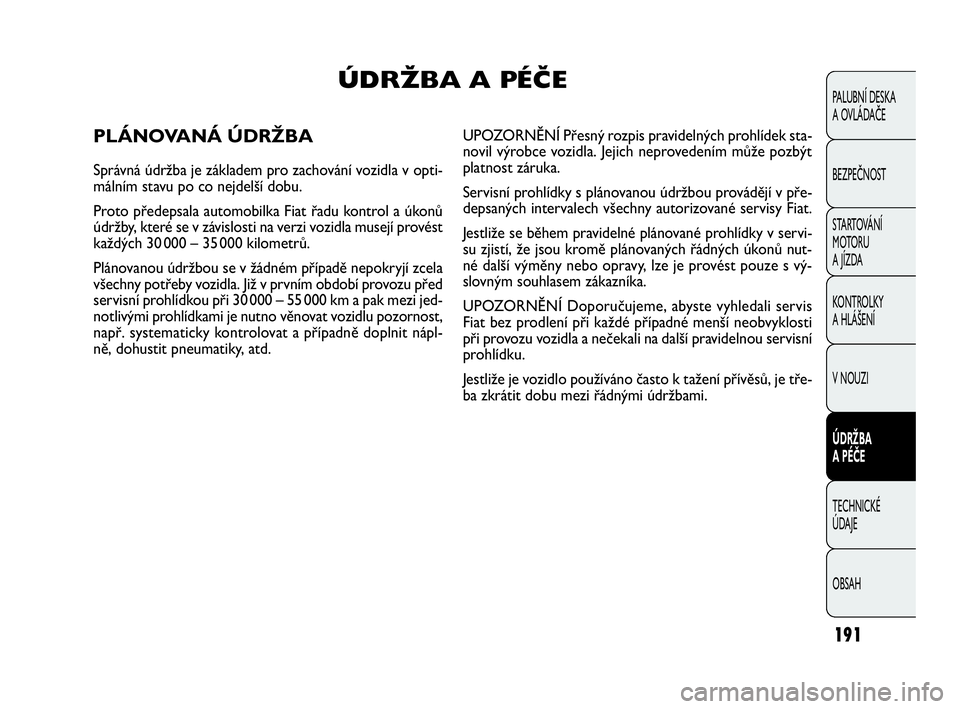

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je základem pro zachování vozidla v opti-
málním stavu po co nejdelší dobu.
Proto předepsala automobilka Fiat řadu kontrol a úkonů
údržby, které se v závislosti na verzi vozidla musejí provést
každých 30 000 – 35 000 kilometrů.
Plánovanou údržbou se v žádném případě nepokryjí zcela
všechny potřeby vozidla. Již v prvním období provozu před
servisní prohlídkou při 30 000 – 55 000 km a pak mezi jed-
notlivými prohlídkami je nutno věnovat vozidlu pozornost,
např. systematicky kontrolovat a případně doplnit nápl-
ně, dohustit pneumatiky, atd.UPOZORNĚNÍ Přesný rozpis pravidelných prohlídek sta-
novil výrobce vozidla. Jejich neprovedením může pozbýt
platnost záruka.
Servisní prohlídky s plánovanou údržbou provádějí v pře-
depsaných intervalech všechny autorizované servisy Fiat.
Jestliže se během pravidelné plánované prohlídky v servi-
su zjistí, že jsou kromě plánovaných řádných úkonů nut-
né další výměny nebo opravy, lze je provést pouze s vý-
slovným souhlasem zákazníka.
UPOZORNĚNÍ Doporučujeme, abyste vyhledali servis
Fiat bez prodlení při každé případné menší neobvyklosti
při provozu vozidla a nečekali na další pravidelnou servisní
prohlídku.
Jestliže je vozidlo používáno často k tažení přívěsů, je tře-
ba zkrátit dobu mezi řádnými údržbami.
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 191

192
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

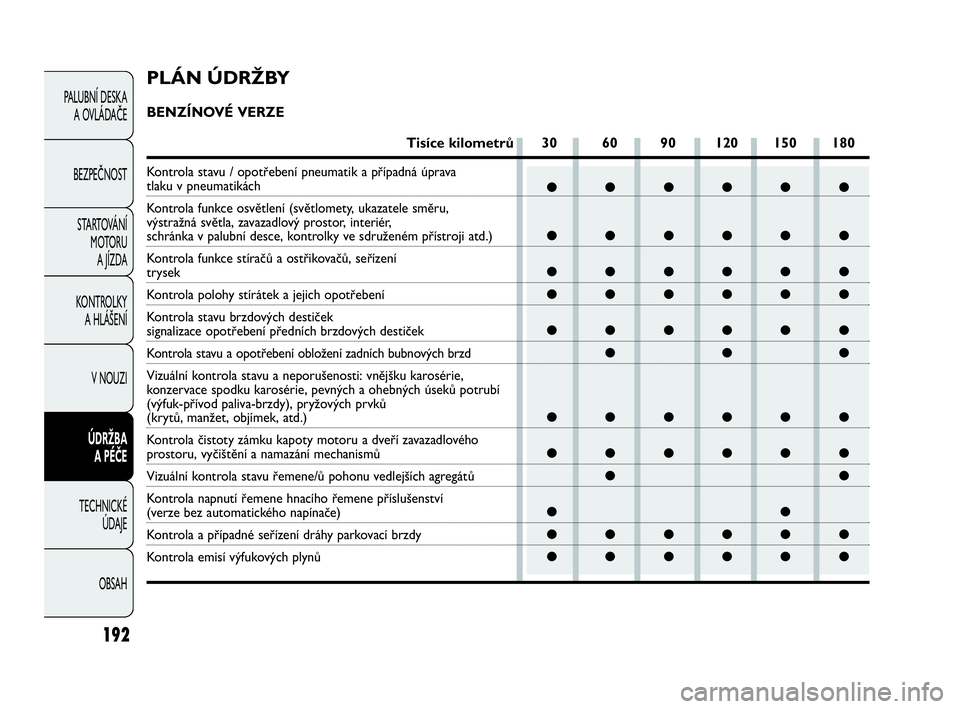

PLÁN ÚDRŽBY
BENZÍNOVÉ VERZE
Tisíce kilometrů 30 60 90 120 150 180
Kontrola stavu / opotřebení pneumatik a případná úprava tlaku v pneumatikách
Kontrola funkce osvětlení (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér,
schránka v palubní desce, kontrolky ve sdruženém přístroji atd.)
Kontrola funkce stíračů a ostřikovačů, seřízení
trysek
Kontrola polohy stírátek a jejich opotřebení
Kontrola stavu brzdových destiček
signalizace opotřebení předních brzdových destiček
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků
(krytů, manžet, objímek, atd.)
Kontrola čistoty zámku kapoty motoru a dveří zavazadlového
prostoru, vyčištění a namazání mechanismů
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů
Kontrola napnutí řemene hnacího řemene příslušenství
(verze bez automatického napínače)
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola emisí výfukových plynů
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 192

193
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
Tisíce kilometrů 30 60 90 120 150 180
Kontrola rozvodového řemene
Výměna zapalovacích svíček
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna ozubeného rozvodového řemene (*)
Výměna vložky vzduchového filtru
Kontrola a případné doplnění kapalin (spojkové/brzdové kapaliny,
hydraulické kapaliny, kapaliny do ostřikovačů, elektrolytu, chladicí
kapaliny motoru, atd.)
Kontrola řídicích systémů motoru
(přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna motorového oleje a olejového filtru
(jinak po 24 měsících) (**)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsících)
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla (chladné pod-
nebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat mo-
torový olej a filtr každých 12 měsíců.
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 193

194
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●

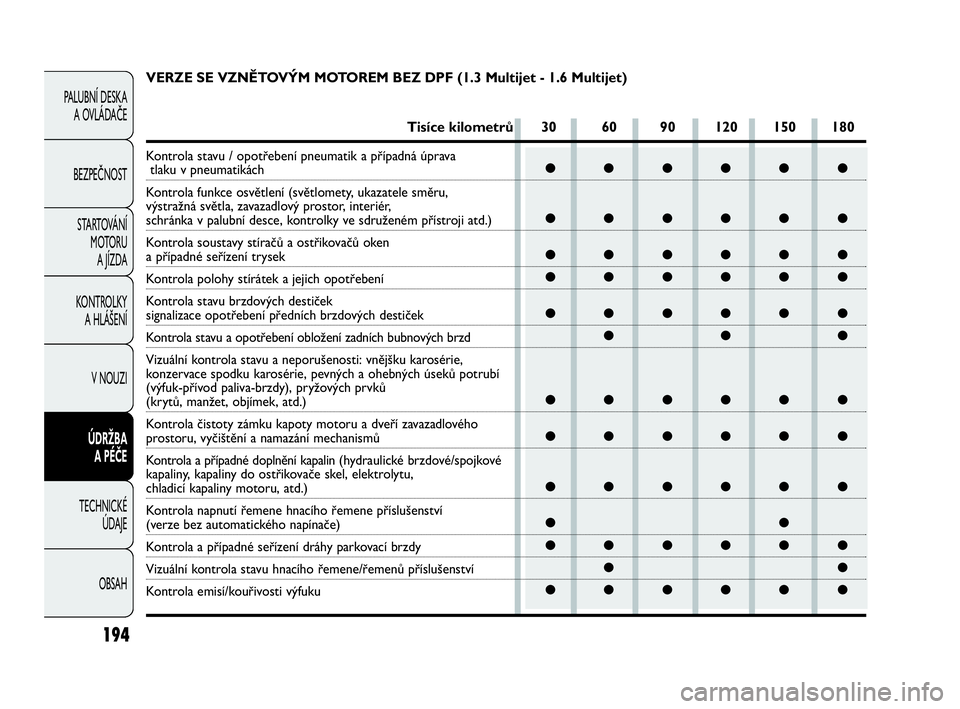

VERZE SE VZNĚTOVÝM MOTOREM BEZ DPF (1.3 Multijet - 1.6 Multijet)
Tisíce kilometrů30 60 90 120 150 180
Kontrola stavu / opotřebení pneumatik a případná úprava tlaku v pneumatikách
Kontrola funkce osvětlení (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér,
schránka v palubní desce, kontrolky ve sdruženém přístroji atd.)
Kontrola soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola polohy stírátek a jejich opotřebení
Kontrola stavu brzdových destiček
signalizace opotřebení předních brzdových destiček
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků
(krytů, manžet, objímek, atd.)
Kontrola čistoty zámku kapoty motoru a dveří zavazadlového
prostoru, vyčištění a namazání mechanismů
Kontrola a případné doplnění kapalin (hydraulické brzdové/spojkové
kapaliny, kapaliny do ostřikovače skel, elektrolytu,
chladicí kapaliny motoru, atd.)
Kontrola napnutí řemene hnacího řemene příslušenství
(verze bez automatického napínače)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu hnacího řemene/řemenů příslušenství
Kontrola emisí/kouřivosti výfuku
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 194

195
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla (chladné pod-
nebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
Tisíce kilometrů30 60 90 120 150 180
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna rozvodového řemene (*)
(verze 1.6 Multijet)
Výměna palivového filtru
Výměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru
(anebo každých 24 měsíců)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsících)
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 195

196
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
●●
● ●●●●

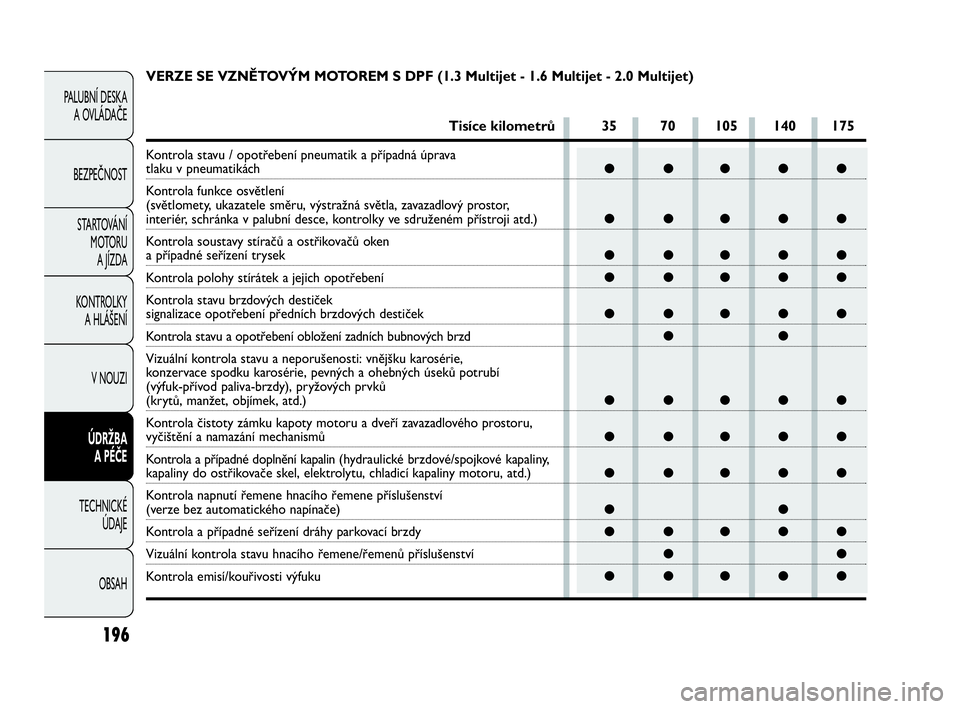

VERZE SE VZNĚTOVÝM MOTOREM S DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Tisíce kilometrů35 70 105 140 175
Kontrola stavu / opotřebení pneumatik a případná úprava tlaku v pneumatikách
Kontrola funkce osvětlení
(světlomety, ukazatele směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky ve sdruženém přístroji atd.)
Kontrola soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola polohy stírátek a jejich opotřebení
Kontrola stavu brzdových destiček
signalizace opotřebení předních brzdových destiček
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků
(krytů, manžet, objímek, atd.)
Kontrola čistoty zámku kapoty motoru a dveří zavazadlového prostoru,
vyčištění a namazání mechanismů
Kontrola a případné doplnění kapalin (hydraulické brzdové/spojkové kapaliny,
kapaliny do ostřikovače skel, elektrolytu, chladicí kapaliny motoru, atd.)
Kontrola napnutí řemene hnacího řemene příslušenství
(verze bez automatického napínače)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu hnacího řemene/řemenů příslušenství
Kontrola emisí/kouřivosti výfuku
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 196

197
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla (chladné pod-
nebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Motorový olej a filtr budou vyměňovány v závislosti na jejich skutečném znehodnocení, jež je signalizováno kontrolkou/ hlášením ve
sdruženém přístroji, případně každých 24 měsíců.
Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
● ●●●●
● ●●●●
●
●
●●
● ●●●●
●●
● ●●●●
Tisíce kilometrů35 70 105 140 175
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna ozubeného rozvodového řemene (*)(verze 1.6 Multijet- 2.0 Multijet)
Výměna palivového filtru
Výměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru (verze s DPF) (**)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsíců)
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 197

POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH PODMÍNKÁCH
V případě, že je vozidlo provozováno především za
některých z následujících obzvlášť náročných stavů:
❒ tažení přípojného vozidla;
❒ jízda po prašných vozovkách;
❒ opakované jízdy na krátké vzdálenosti (do 7 – 8 km)
a při venkovní teplotě pod bodem mrazu;
❒ jízdě s motorem, který často běží naprázdno, nebo při jíz-
dách na dlouhé vzdálenosti nízkou rychlostí (např. taxi
nebo rozvoz zboží) či po dlouhé odstávce vozidla;
❒ městský provoz;
doporučujeme provádět následující kontroly častěji, než je
uvedeno v plánu údržby:
❒ kontrola stavu a opotřebení obložení předních kotou-
čových brzd;
❒ kontrola čistoty zámků, víka motorového a zavazadlové-
ho prostoru, vyčištění a namazání pákových mechanismů;
❒ vizuální kontrola stavu: motoru, převodovky, převodných
ústrojí, pevných úseků a ohebných úseků potrubí (výfu-
ku – přívodu paliva – brzd), pryžových prvků (kryty
– manžety – objímky – atd.)
❒ kontrola stavu nabití baterie a hladiny elektrolytu (pro-
vádí pouze odborní technici nebo pracovníci autorizo-
vaného servisu Fiat - viz rovněž odstavec „Baterie“ v té-
to kapitole);
❒ vizuální kontrola stavu řemenů náhonu vedlejších agre-
gátů;
❒ kontrola a případná výměna pylového filtru;
❒ kontrola a případná výměna vzduchového filtru.
PRAVIDELNÉ KONTROLY
Po každých 1000 km nebo před dlouhými cestami zkon-
trolujte a případně obnovte:
❒hladinu chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny do ostřikovačů;
❒tlak a stav pneumatik;
❒činnost osvětlovací soustavy (světlometů, ukazatelů
směru, výstražných světel, atd.);
❒činnost stírací/ostřikovací soustavy a umístění/opotře-
bení stěrek stíračů čelního/zadního okna (je-li součás-
tí výbavy).
Vždy po 3000 km zkontrolujte a případně doplňte hladi-
nu motorového oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUB-
RICANTS
, které byly vyvinuty a vyrobeny přímo pro vo-
zidla značky Fiat (viz tabulku „Náplně“ v kapitole „Tech-
nické údaje“).
198
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 198

199
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 180 – Verze 1.4
obr. 181 – Verze 1.3 Multijet bez DPFF0V0076m
F0V0187m
KONTROLA HLADIN
A. Plnicí hrdlo motorového oleje
B. Měrka hladiny motorového oleje
C. Chladicí kapalina motoru
D. Kapalina do ostřikovačů
E. Brzdová kapalina
F. Baterie
G. Hydraulická kapalina posilovače
řízení
Při práci v motorovém
prostoru nekuřte: mohly
by se zde nacházet hořlavé plyny
a výpary s nebezpečím požáru.
POZOR
Pozor: Při doplňování ne-
smíte zaměnit kapaliny
různého typu; takové ka-
paliny nejsou kompatibilní a mo-
hl by se vážně poškodit motor.
191-218 DOBLO LUM 2e CZ 28-05-2010 14:00 Pagina 199
