FIAT DOBLO COMBI 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

F0V0072mεικ. 170


F0V0176mεικ. 171
❒βγάλτε την πλαφονιέρα πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒αντικαταστήστε το λαμπτήρα C-εικ. 172 βγάζοντάς
τον από τις πλευρικές επαφές προσέχοντας ο και-
νούργιος λαμπτήρας να ασφαλίσει καλά επάνω στις
ίδιες επαφές Αφαιρούμενη πλαφονιέρα
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒πιέστε το πλήκτρο A-εικ. 171 και βγάλτε την αφαι-
ρούμενη πλαφονιέρα Β
180
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0071mεικ. 169
F0V0177mεικ.172
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 180

F0V0088mεικ. 173
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας στην περίπτωση βλάβης ή λανθασμέ-
νης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο Α-εικ. 173 δεν πρέ-
πει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια
με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
Cασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε την ασφάλεια χρησιμοποιή-
στε το τσιμπιδάκι D που βρίσκεται μέσα στην εργα-
λειοθήκη ή στο δοχείο του κιτ Fix & Go (για εκδόσεις/
αγορές, όπου προβλέπεται).
181
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Στην περίπτωση που η ασφάλεια σταματή-
σει, απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία καμένη ασφά-
λεια με μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με
μία άλλη η οποία έχει περισσότερα Αμπέρ·
ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MEGA-
FUSE, MIDI-FUSE) απευθυνθείτε στο Δίκτυο Τε-
χνικής Εξυπηρέτησης της Fiat.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη ανά-
φλεξης και ότι όλες οι άλλες ηλεκτρικές συσκευ-
ές έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Για να εντοπίσετε την ασφάλεια προστασίας, συμ-
βουλευτείτε τους πίνακες που αναφέρονται στις επό-
μενες σελίδες.
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας
(σύστημα αερόσακου, σύστημα πέδησης), των συ-
στημάτων κινητήρα-μετάδοσης (σύστημα κινητή-
ρα, σύστημα κιβωτίου ταχυτήτων) ή του συστή-
ματος διεύθυνσης, απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 181

F0V0081mεικ. 174
F0V0089mεικ. 175

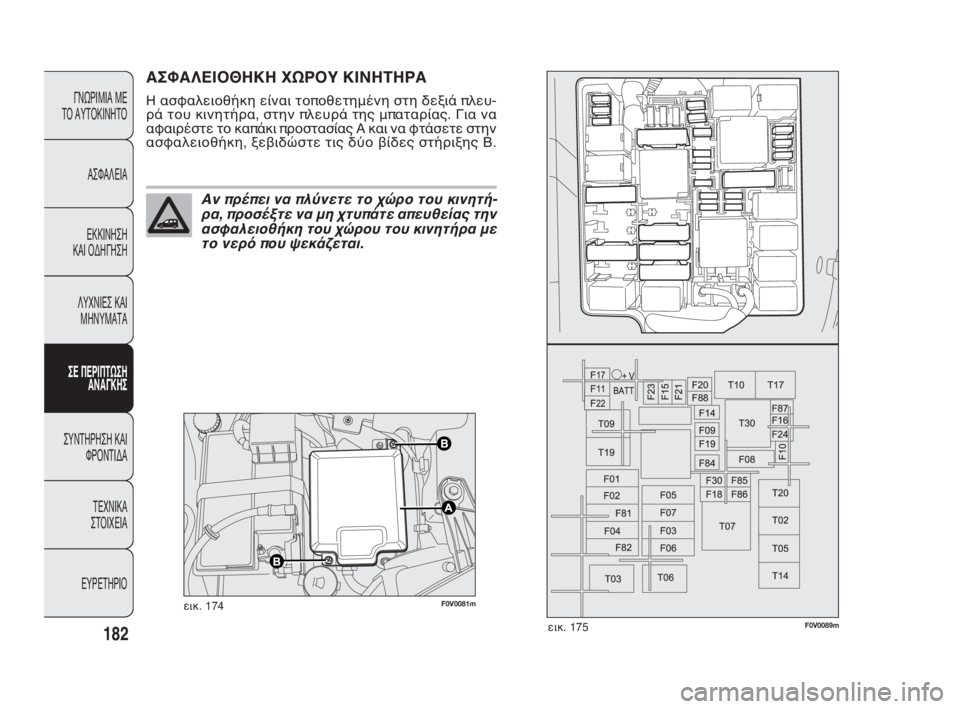

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη είναι τοποθετημένη στη δεξιά πλευ-
ρά του κινητήρα, στην πλευρά της μπαταρίας. Για να
αφαιρέστε το καπάκι προστασίας Α και να φτάσετε στην
ασφαλειοθήκη, ξεβιδώστε τις δύο βίδες στήριξης Β.
182
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Αν πρέπει να πλύνετε το χώρο του κινητή-
ρα, προσέξτε να μη χτυπάτε απευθείας την
ασφαλειοθήκη του χώρου του κινητήρα με
το νερό που ψεκάζεται.
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 182

183
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΌΝΑ
BCM Μονάδα ελέγχου Body Computer F01 60 175
Γρύλος πίσω τζαμιού στην πλευρά του οδηγού
με χειροκίνητη λειτουργία (εκδόσεις Doblò/Doblò Combi) F02 20 175
Διακόπτης ανάφλεξης F03 20 175
Μονάδα ελέγχου συστήματος πέδησης BSM (αντλία) F04 40 175
Πρόσθετο καλοριφέρ PTC2 (βενζινοκινητήρες) F05 50 175
Βεντιλατέρ ψυγείου (χαμηλή ταχύτητα) F06 30 175
Βεντιλατέρ ψυγείου (υψηλή ταχύτητα, 187/300/350 W) F07 40 175
Βεντιλατέρ ψυγείου (υψηλή ταχύτητα, 500 W) F07 60 175
Ανεμιστήρας που στέλνει αέρα μέσα στο χώρο των επιβατών F08 40 175
Διακόπτης ανοίγματος πόρτας που ανοίγει προς τα επάνω
(έκδοση Cargo) F09 10 175
Μονοτονική κόρνα F10 10 175
Δευτερεύοντα φορτία συστήματος ελέγχου κινητήρα F11 10 175
Φώτα μεγάλης σκάλας F14 15 175
Πρόσθετο καλοριφέρ PTC1 (βενζινοκινητήρες) F15 30 175
Μονάδα ελέγχου κινητήρα ECM, ρελέ 1 διαχείρισης εκκίνησης
με σύστημα Start&Stop F16 7,5 175
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 183

184
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

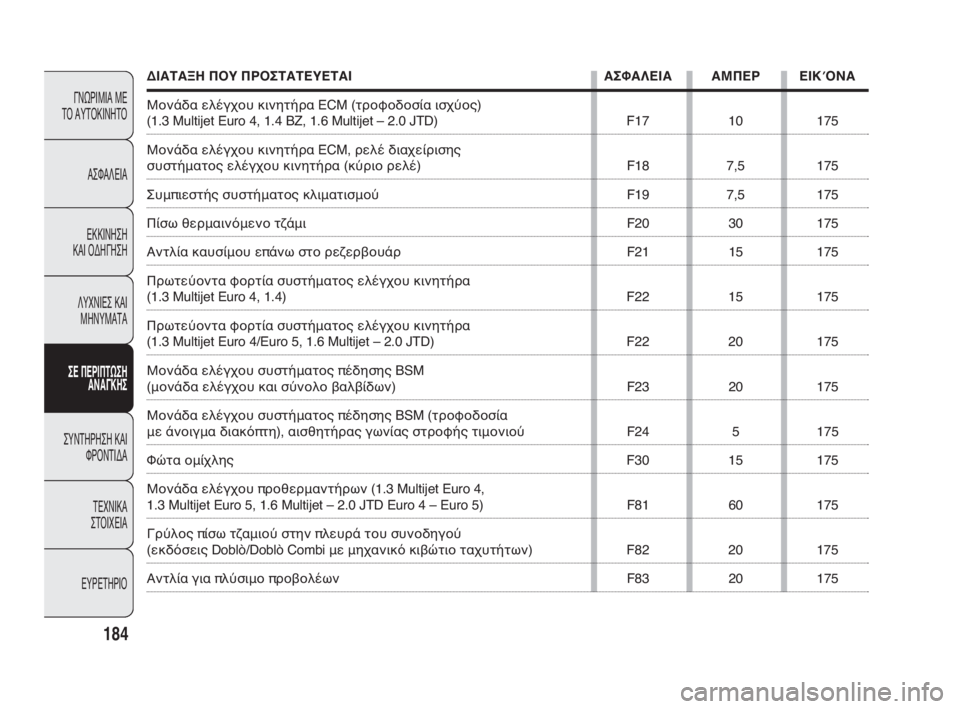

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΌΝΑ
Μονάδα ελέγχου κινητήρα ECM (τροφοδοσία ισχύος)
(1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) F17 10 175
Μονάδα ελέγχου κινητήρα ECM, ρελέ διαχείρισης
συστήματος ελέγχου κινητήρα (κύριο ρελέ) F18 7,5 175
Συμπιεστής συστήματος κλιματισμού F19 7,5 175
Πίσω θερμαινόμενο τζάμι F20 30 175
Αντλία καυσίμου επάνω στο ρεζερβουάρ F21 15 175
Πρωτεύοντα φορτία συστήματος ελέγχου κινητήρα
(1.3 Multijet Euro 4, 1.4) F22 15 175
Πρωτεύοντα φορτία συστήματος ελέγχου κινητήρα
(1.3 Multijet Euro 4/Euro 5, 1.6 Multijet – 2.0 JTD) F22 20 175
Μονάδα ελέγχου συστήματος πέδησης BSM
(μονάδα ελέγχου και σύνολο βαλβίδων) F23 20 175
Μονάδα ελέγχου συστήματος πέδησης BSM (τροφοδοσία
με άνοιγμα διακόπτη), αισθητήρας γωνίας στροφής τιμονιού F24 5 175
Φώτα ομίχλης F30 15 175
Μονάδα ελέγχου προθερμαντήρων (1.3 Multijet Euro 4,
1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) F81 60 175
Γρύλος πίσω τζαμιού στην πλευρά του συνοδηγού
(εκδόσεις Doblò/Doblò Combi με μηχανικό κιβώτιο ταχυτήτων) F82 20 175
Αντλία για πλύσιμο προβολέων F83 20 175
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 184

185
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

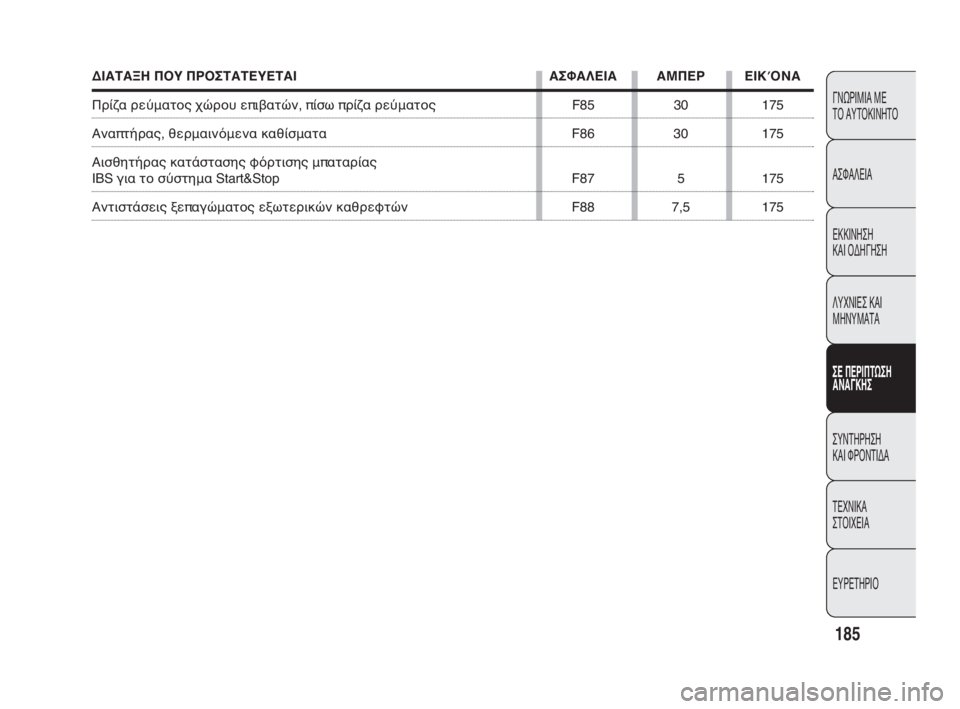

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΌΝΑ
Πρίζα ρεύματος χώρου επιβατών, πίσω πρίζα ρεύματος F85 30 175
Αναπτήρας, θερμαινόμενα καθίσματα F86 30 175
Αισθητήρας κατάστασης φόρτισης μπαταρίας
IBS για το σύστημα Start&Stop F87 5 175
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5 175
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 185

186
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0082mεικ. 176F0V0083mεικ. 177

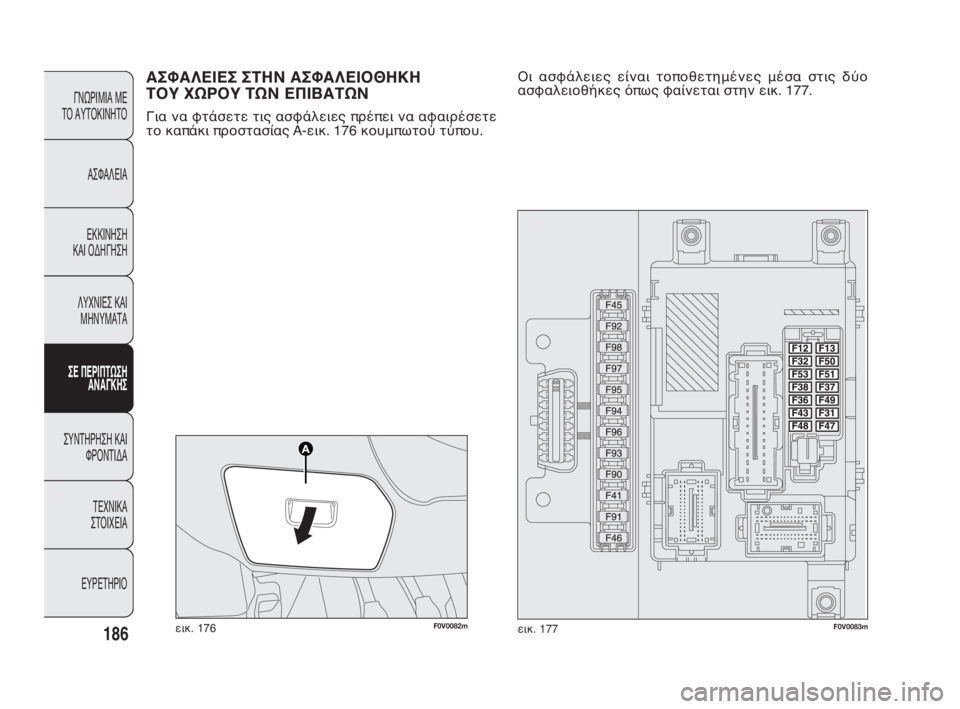

ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ ΑΣΦΑΛΕΙΟΘΗΚΗ
ΤΟΥ ΧΩΡΟΥ ΤΩΝ ΕΠΙΒΑΤΩΝ
Για να φτάσετε τις ασφάλειες πρέπει να αφαιρέσετε
το καπάκι προστασίας A-εικ. 176 κουμπωτού τύπου.Οι ασφάλειες είναι τοποθετημένες μέσα στις δύο
ασφαλειοθήκες όπως φαίνεται στην εικ. 177.
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 186

187
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΌΝΑ
Φως μεσαίας σκάλας δεξιά F12 7,5 177
Φως μπροστινής πλαφονιέρας, φως πίσω πλαφονιέρας,
φώτα επάνω στα σκιάδια, φώτα πλαισίου θυρών, φως πορτμπαγκάζ F32 7,5 177
Πίνακας οργάνων F53 5 177
Μοτέρ κλειδώματος/ξεκλειδώματος θυρών, μοτέρ ενεργοποίησης
dead lock, μοτέρ ξεκλειδώματος πόρτας πορτμπαγκάζ F38 20 177
Τροφοδοσία + μπαταρίας για πρίζα διάγνωσης EOBD, μονάδα ελέγχου
αυτόματου συστήματος κλιματισμού, σειρήνα συναγερμού, ηχοσυστήματος,
μονάδας ελέγχου convergence Blue&Me™, μονάδας ελέγχου πίεσης ελαστικών F36 10 177
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού F43 15 177
Μοτέρ παραθύρου στην μπροστινή πόρτα στην πλευρά του συνοδηγού F48 20 177
Αριστερό φως μεσαίας σκάλας, ρυθμιστής προβολέα F13 7,5 177
Τροφοδοσία INT για διακόπτη επάνω στο πεντάλ του στοπ, διακόπτη
επάνω στο πεντάλ του συμπλέκτη, σύνολο εσωτερικού καλοριφέρ, μονάδα
ελέγχου convergence Blue&Me™, σύστημα προεγκατάστασης ηχοσυστήματος F51 7,5 177
Τροφοδοσία INT για πίνακα οργάνων, διακόπτη επάνω στο πεντάλ
του στοπ, φως τρίτου στοπ F37 5 177
Τροφοδοσία INT για φωτισμό κονσόλας εντολών, μονάδα ελέγχου
παρκαρίσματος, μονάδα ελέγχου εντοπισμού πίεσης ελαστικών,
μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών,αισθητήρα βροχής,
μονάδα ελέγχου ηλεκτρικής οροφής, πρίζα τηλεπληροφόρησης my-port F49 5 177
Τροφοδοσία με άνοιγμα διακόπτη INT/A για πηνία ρελέ επάνω
στην ασφαλειοθήκη του κινητήρα και πηνία ρελέ επάνω στην
ασφαλειοθήκη του body computer F31 5 177
Μοτέρ παραθύρου στην μπροστινή πόρτα στην πλευρά του οδηγού F47 20 177
Πίσω πρίζα ρεύματος F94 15 177
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών F95 15 177
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών F96 15 177
Θερμαινόμενο κάθισμα στην πλευρά του οδηγού F97 10 177
Θερμαινόμενο κάθισμα στην πλευρά του συνοδηγού F98 10 177
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 187

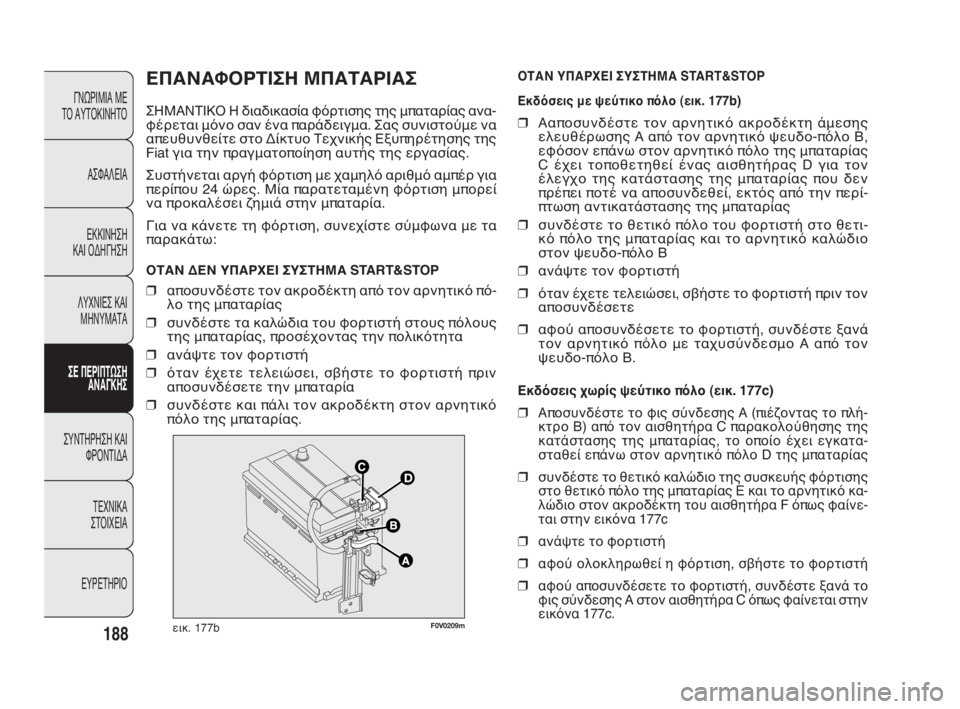

ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της μπαταρίας ανα-
φέρεται μόνο σαν ένα παράδειγμα. Σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat για την πραγματοποίηση αυτής της εργασίας.
Συστήνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για
περίπου 24 ώρες. Μία παρατεταμένη φόρτιση μπορεί
να προκαλέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα
παρακάτω:
ΟΤΑΝ ΔΕΝ ΥΠΑΡΧΕΙ ΣΥΣΤΗΜΑ START&STOP
❒αποσυνδέστε τον ακροδέκτη από τον αρνητικό πό-
λο της μπαταρίας
❒συνδέστε τα καλώδια του φορτιστή στους πόλους
της μπαταρίας, προσέχοντας την πολικότητα
❒ανάψτε τον φορτιστή
❒όταν έχετε τελειώσει, σβήστε το φορτιστή πριν
αποσυνδέσετε την μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη στον αρνητικό
πόλο της μπαταρίας.
188
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0209mεικ. 177b
ΟΤΑΝ ΥΠΑΡΧΕΙ ΣΥΣΤΗΜΑ START&STOP
Εκδόσεις με ψεύτικο πόλο (εικ. 177b)
❒Ααποσυνδέστε τον αρνητικό ακροδέκτη άμεσης
ελευθέρωσης Α από τον αρνητικό ψευδο-πόλο Β,
εφόσον επάνω στον αρνητικό πόλο της μπαταρίας
C έχει τοποθετηθεί ένας αισθητήρας D για τον
έλεγχο της κατάστασης της μπαταρίας που δεν
πρέπει ποτέ να αποσυνδεθεί, εκτός από την περί-
πτωση αντικατάστασης της μπαταρίας
❒συνδέστε το θετικό πόλο του φορτιστή στο θετι-
κό πόλο της μπαταρίας και το αρνητικό καλώδιο
στον ψευδο-πόλο Β
❒ανάψτε τον φορτιστή
❒όταν έχετε τελειώσει, σβήστε το φορτιστή πριν τον
αποσυνδέσετε
❒αφού αποσυνδέσετε το φορτιστή, συνδέστε ξανά
τον αρνητικό πόλο με ταχυσύνδεσμο Α από τον
ψευδο-πόλο Β.

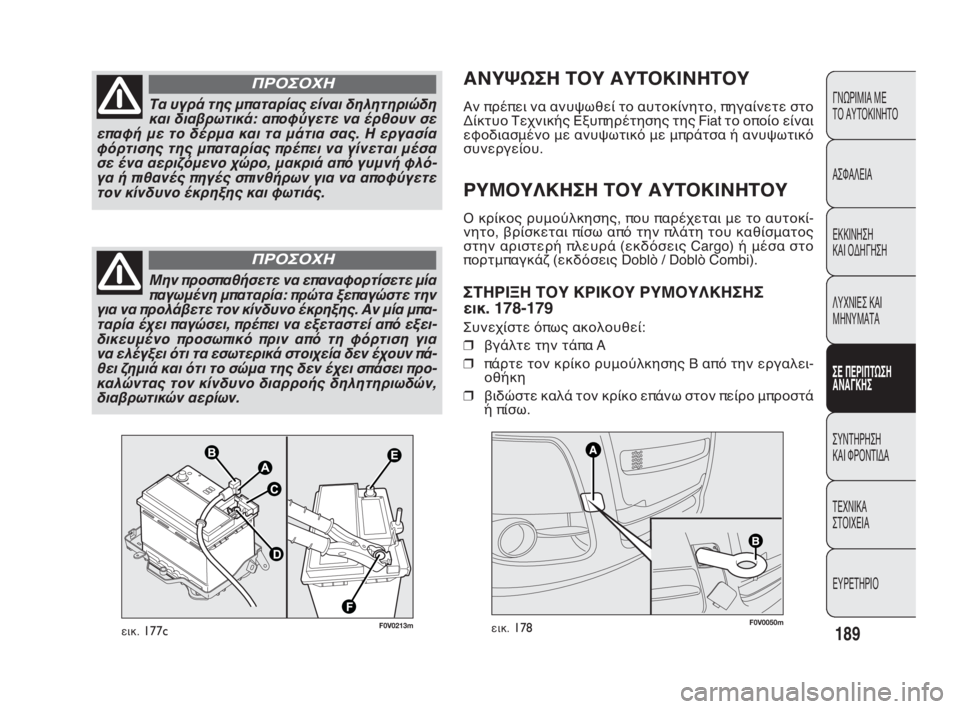

Εκδόσεις χωρίς ψεύτικο πόλο (εικ. 177c)
❒Αποσυνδέστε το φις σύνδεσης Α (πιέζοντας το πλή-
κτρο Β) από τον αισθητήρα C παρακολούθησης της
κατάστασης της μπαταρίας, το οποίο έχει εγκατα-
σταθεί επάνω στον αρνητικό πόλο D της μπαταρίας
❒συνδέστε το θετικό καλώδιο της συσκευής φόρτισης
στο θετικό πόλο της μπαταρίας E και το αρνητικό κα-
λώδιο στον ακροδέκτη του αισθητήρα F όπως φαίνε-
ται στην εικόνα 177c
❒ανάψτε το φορτιστή
❒αφού ολοκληρωθεί η φόρτιση, σβήστε το φορτιστή
❒αφού αποσυνδέσετε το φορτιστή, συνδέστε ξανά το
φις σύνδεσης Α στον αισθητήρα C όπως φαίνεται στην
εικόνα 177c.
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 188

ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο, πηγαίνετε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat το οποίο είναι
εφοδιασμένο με ανυψωτικό με μπράτσα ή ανυψωτικό
συνεργείου.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Ο κρίκος ρυμούλκησης, που παρέχεται με το αυτοκί-
νητο, βρίσκεται πίσω από την πλάτη του καθίσματος
στην αριστερή πλευρά (εκδόσεις Cargo) ή μέσα στο
πορτμπαγκάζ (εκδόσεις Doblò / Doblò Combi).
ΣΤΗΡΙΞΗ ΤΟΥ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣ
εικ. 178-179
Συνεχίστε όπως ακολουθεί:
❒βγάλτε την τάπα A
❒πάρτε τον κρίκο ρυμούλκησης B από την εργαλει-
οθήκη
❒βιδώστε καλά τον κρίκο επάνω στον πείρο μπροστά
ή πίσω.
189
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Τα υγρά της μπαταρίας είναι δηλητηριώδη
και διαβρωτικά: αποφύγετε να έρθουν σε
επαφή με το δέρμα και τα μάτια σας. Η εργασία
φόρτισης της μπαταρίας πρέπει να γίνεται μέσα
σε ένα αεριζόμενο χώρο, μακριά από γυμνή φλό-
γα ή πιθανές πηγές σπινθήρων για να αποφύγετε
τον κίνδυνο έκρηξης και φωτιάς.
ΠΡΟΣΟΧΗ
Μην προσπαθήσετε να επαναφορτίσετε μία
παγωμένη μπαταρία: πρώτα ξεπαγώστε την
για να προλάβετε τον κίνδυνο έκρηξης. Αν μία μπα-
ταρία έχει παγώσει, πρέπει να εξεταστεί από εξει-
δικευμένο προσωπικό πριν από τη φόρτιση για
να ελέγξει ότι τα εσωτερικά στοιχεία δεν έχουν πά-
θει ζημιά και ότι το σώμα της δεν έχει σπάσει προ-
καλώντας τον κίνδυνο διαρροής δηλητηριωδών,
διαβρωτικών αερίων.
ΠΡΟΣΟΧΗ
F0V0050mεικ.178F0V0213mεικ.177c
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 189
