FIAT DOBLO COMBI 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

10
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

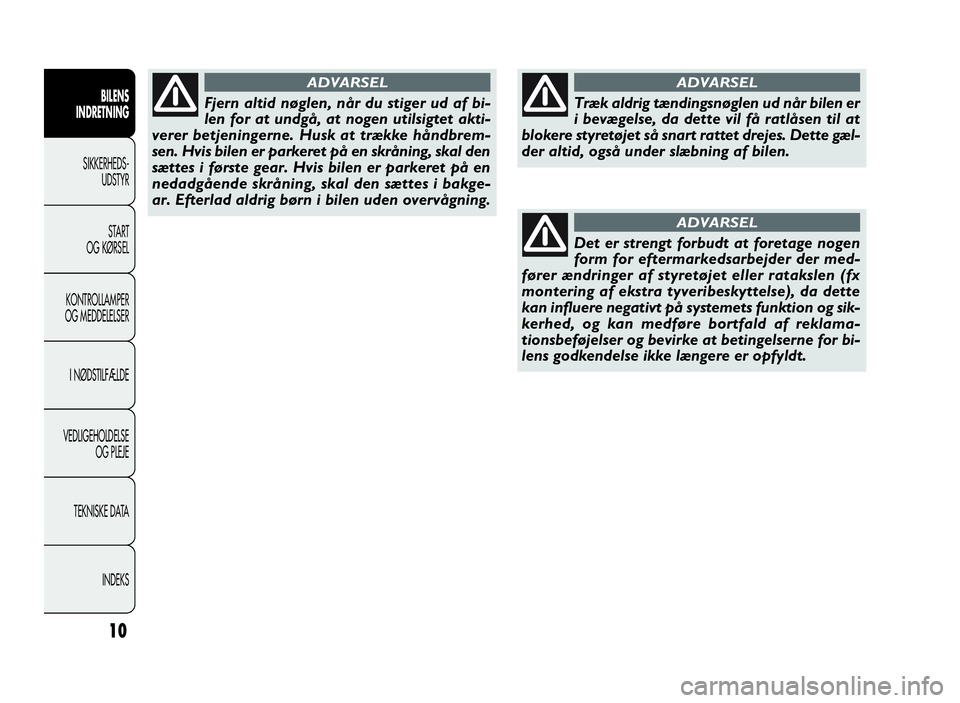

Træk aldrig tændingsnøglen ud når bilen er
i bevægelse, da dette vil få ratlåsen til at
blokere styretøjet så snart rattet drejes. Dette gæl-
der altid, også under slæbning af bilen.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der med-
fører ændringer af styretøjet eller ratakslen (fx
montering af ekstra tyveribeskyttelse), da dette
kan influere negativt på systemets funktion og sik-
kerhed, og kan medføre bortfald af reklama-
tionsbeføjelser og bevirke at betingelserne for bi-
lens godkendelse ikke længere er opfyldt.
ADVARSEL
Fjern altid nøglen, når du stiger ud af bi-
len for at undgå, at nogen utilsigtet akti-
verer betjeningerne. Husk at trække håndbrem-
sen. Hvis bilen er parkeret på en skråning, skal den
sættes i første gear. Hvis bilen er parkeret på en
nedadgående skråning, skal den sættes i bakge-
ar. Efterlad aldrig børn i bilen uden overvågning.
ADVARSEL
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 10

11
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
INSTRUMENTGRUPPE
Versioner med
multifunktionsdisplay type 1
A Speedometer
B Brændstofmåler med kontrollam-
pe for reserve
C Kølevæsketermometer med kon-
trollampe for maks. temperatur
D Omdrejningstæller
E Multifunktionsdisplay type 1
Versioner med
multifunktionsdisplay type 2
A Speedometer
B Brændstofmåler med kontrollam-
pe for reserve
C Kølevæsketermometer med kon-
trollampe for maks. temperatur
D Omdrejningstæller
E Multifunktionsdisplay type 2
F0V0001mfig. 9
F0V0002mfig. 10
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 11

12
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

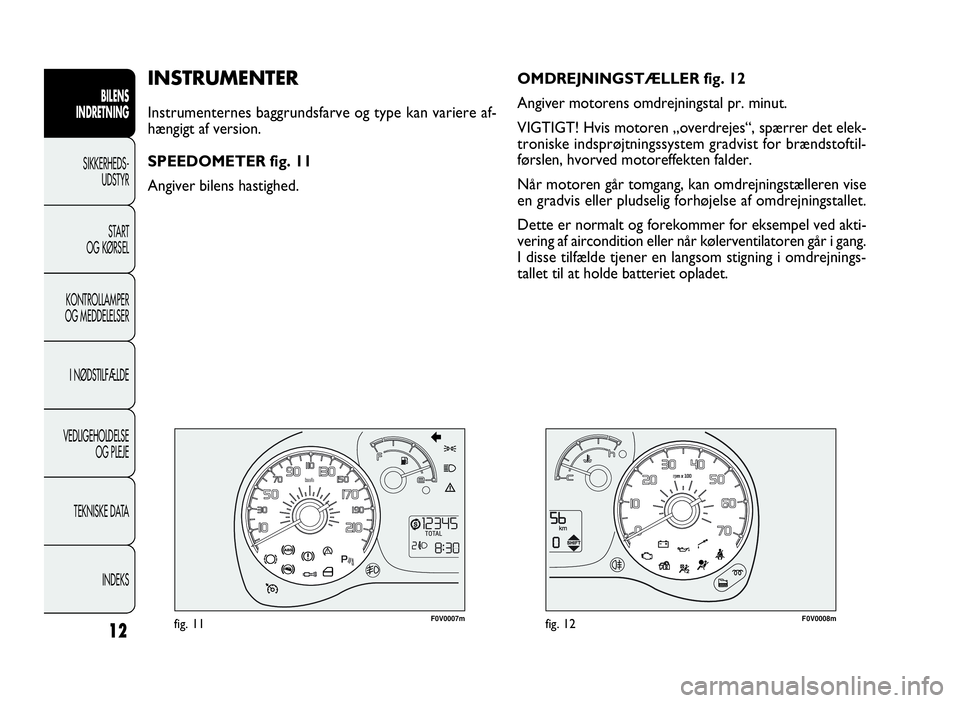

F0V0007mfig. 11F0V0008mfig. 12
OMDREJNINGSTÆLLER fig. 12
Angiver motorens omdrejningstal pr. minut.
VIGTIGT! Hvis motoren „overdrejes“, spærrer det elek-
troniske indsprøjtningssystem gradvist for brændstoftil-
førslen, hvorved motoreffekten falder.
Når motoren går tomgang, kan omdrejningstælleren vise
en gradvis eller pludselig forhøjelse af omdrejningstallet.
Dette er normalt og forekommer for eksempel ved akti-
vering af aircondition eller når kølerventilatoren går i gang.
I disse tilfælde tjener en langsom stigning i omdrejnings-
tallet til at holde batteriet opladet.INSTRUMENTER
Instrumenternes baggrundsfarve og type kan variere af-
hængigt af version.
SPEEDOMETER fig. 11
Angiver bilens hastighed.
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 12

13
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0009mfig. 13
KØLEVÆSKETERMOMETER fig. 13
Termometeret angiver temperaturen af væskeblandingen
i motorens kølesystem. Visningen begynder når tempera-
turen overstiger ca. 50 °C.
Under normale forhold skal viseren bevæge sig mellem for-
skellige positioner på skalaen afhængigt af bilens driftsbe-
tingelser.
C Lav kølevæsketemperatur
H Høj kølevæsketemperatur.
Hvis kontrollampen B lyser op (samtidig med at der vises
en tilsvarende meddelelse på multifunktionsdisplayet), be-
tyder det at kølevæsketemperaturen er for høj: Stands mo-
toren, og henvend dig til Fiats servicenet. BRÆNDSTOFMÅLER fig. 13
Angiver mængden af brændstof i tanken.
E Tom tank
F Fuld tank (se „Påfyldning af brændstof“ i dette kapitel).
Kontrollampen A for reserve begynder at lyse når der er
ca. 8–10 liter brændstof tilbage i tanken.
Kør ikke med næsten tom tank. Uregelmæssigheder i brænd-
stoftilførslen kan medføre skader på katalysatoren.
VIGTIGT! Hvis viseren går på E samtidig med at kontrol-
lampen A blinker, betyder det at der er opstået en fejl ved
systemet. I så fald bør man lade Fiats servicenet kontrol-
lere det.
Hvis kølevæsketermometerets viser når det
røde område, skal motoren omgående
standses. Henvend dig til Fiats servicenet.
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 13

14
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
MULTIFUNKTIONSDISPLAY TYPE 1
STANDARDVISNING fig. 14
Standardvisningen omfatter:
A Lygteregulatorens position (kun ved tændt nærlys).
B Kilometer- eller milestæller.
C Ur (vises altid, også når nøglen er trukket ud og for-
dørene lukket).
D Angivelse af Start&Stop-funktionen (afhængigt af ver-
sioner/ markeder)
E Gear Shift Indication (angivelse af gearskift) (afhængigt
af versioner/ markeder).Bemærk:Når en af dørene åbnes (med tændingsnøglen
trukket ud), viser displayet antal kørte km eller miles i nog-
le sekunder.
BETJENINGSKNAPPER fig. 15
▲Tryk for at rulle opad i menuen og de tilhørende valg-
muligheder eller for sætte en vist værdi op.
SETESCGiv et kort tryk for at åbne menuen og/eller
gå til næste skærmbillede eller for at bekræf-
te det ønskede valg.
Giv et langt tryk for at vende tilbage til stan-
dardvisning.
▼Tryk for at rulle nedad i den viste menu og de tilhøren-
de valgmuligheder eller for at sætte en vist værdi ned.
F0V0011mfig. 14F0V0012mfig. 15
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 14

15
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

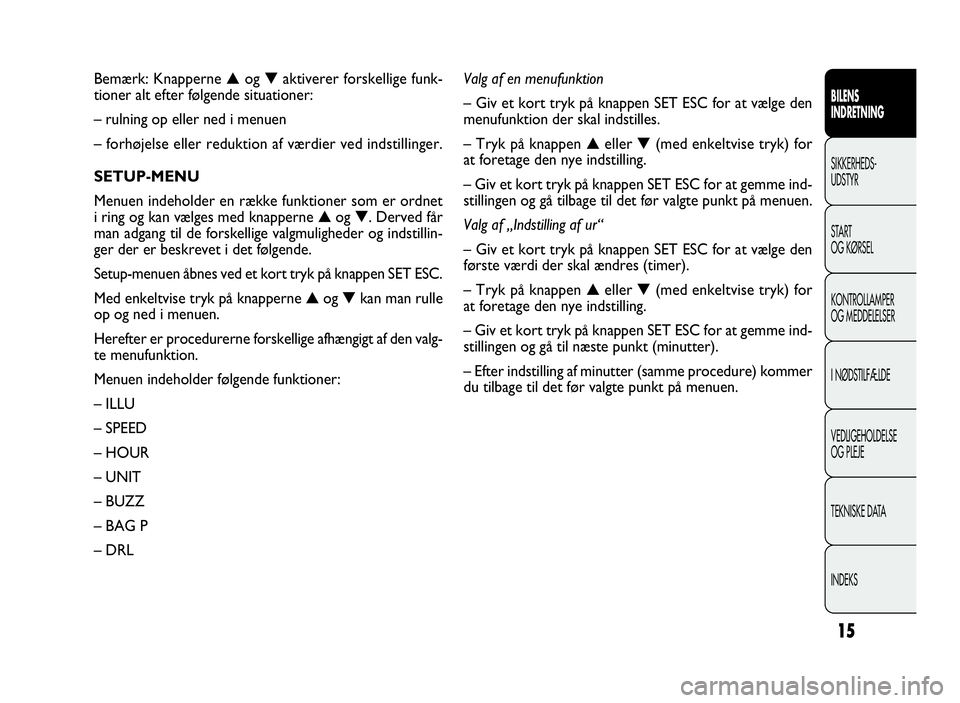

Bemærk: Knapperne▲og▼aktiverer forskellige funk-
tioner alt efter følgende situationer:
– rulning op eller ned i menuen
– forhøjelse eller reduktion af værdier ved indstillinger.
SETUP-MENU
Menuen indeholder en række funktioner som er ordnet
i ring og kan vælges med knapperne▲og▼. Derved får
man adgang til de forskellige valgmuligheder og indstillin-
ger der er beskrevet i det følgende.
Setup-menuen åbnes ved et kort tryk på knappen SET ESC.
Med enkeltvise tryk på knapperne▲og▼kan man rulle
op og ned i menuen.
Herefter er procedurerne forskellige afhængigt af den valg-
te menufunktion.
Menuen indeholder følgende funktioner:
– ILLU
– SPEED
– HOUR
–UNIT
–BUZZ
– BAG P
–DRLValg af en menufunktion
– Giv et kort tryk på knappen SET ESC for at vælge den
menufunktion der skal indstilles.
– Tryk på knappen▲eller▼(med enkeltvise tryk) for
at foretage den nye indstilling.
– Giv et kort tryk på knappen SET ESC for at gemme ind-
stillingen og gå tilbage til det før valgte punkt på menuen.
Valg af „Indstilling af ur“
– Giv et kort tryk på knappen SET ESC for at vælge den
første værdi der skal ændres (timer).
– Tryk på knappen▲eller▼(med enkeltvise tryk) for
at foretage den nye indstilling.
– Giv et kort tryk på knappen SET ESC for at gemme ind-
stillingen og gå til næste punkt (minutter).
– Efter indstilling af minutter (samme procedure) kommer
du tilbage til det før valgte punkt på menuen.
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 15

Gå frem på følgende måde for at regulere lysstyrken:
– Giv et kort tryk på knappen SET ESC. Displayet viser
teksten ILLU.
– Tryk på knappen▲eller▼for at regulere lysstyrkeni-
veauet.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Indstilling af fartgrænse (SPEEd)
Med denne funktion kan der indstilles en fartgrænse i km/h
eller mph. Hvis denne overskrides, vil brugeren blive ad-
varet (se „Kontrollamper og meddelelser“).
Indstilling af fartgrænse foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC: Displayet viser tek-
sten „SPEEd“ og den forvalgte måleenhed (km/h eller mph).
– Tryk på knappen▲eller▼for at slå funktionen „fart-
grænse“ til (On) eller fra (Off).
– Når funktionen er slået til (On), kan den ønskede fart-
grænse indstilles med knapperne▲eller▼. Tryk deref-
ter på SET ESC for at bekræfte indstillingen. Langt tryk på knappen SET ESC
– Hvis man befinder sig på menuniveau, lukkes setup-me-
nuen.
– Hvis man befinder sig på et indstillingsniveau, returneres
til menuniveau.
– Kun de indstillinger som brugeren har gennemført (be-
kræftet ved tryk på knappen SET ESC), vil blive gemt.
Visningen af setup-menuen er tidsstyret. Når menuen luk-
kes fordi tiden er udløbet, gemmes kun de indstillinger som
brugeren indtil da har foretaget og bekræftet med et kort
tryk på knappen SET ESC.
Regulering af instrumentbelysning (ILLU)
Denne funktion er til rådighed, med nærlyset tændt, og
i under natlige forhold, til regulering af lysstyrken i instru-
mentgruppe, knapper, display for autoradio og display for
automatisk airconditionanlæg.
Under dagsforhold og med nærlyset tændt, er instru-
mentgruppe, knapper og display for autoradio og auto-
matisk airconditionanlæg tændt med maksimal lysstyrke.
16
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 16

17
– Tryk på knappen▲eller▼for at indstille.
– Giv et kort tryk på knappen SET ESC. Minuttallet blin-
ker på displayet.
–Trykpåknappen▲eller▼for at indstille.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Valg af måleenhed for afstand (Unit)
Med denne funktion man vælge den ønskede måleenhed.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC. Displayet viser
teksten „Unit“ og den tidligere valgte måleenhed (km/h el-
ler mph).
– Tryk på knappen▲eller▼for at vælge den ønskede
måleenhed.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme. Bemærk: Der kan indstilles hastigheder mellem 30 og
200 km/h eller mellem 20 og 125 mph afhængigt af den for-
valgte enhed (se afsnittet „Valg af måleenhed for afstand
(Unit)“ i det følgende). Hvert tryk på knappen▲/▼sæt-
ter værdien 5 enheder op eller ned. Holdes knappen▲/▼
indtrykket, sker ændringen løbende. Slip knappen når vis-
ningen nærmer sig den ønskede værdi, og afslut indstillin-
gen med enkeltvise tryk.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Annullering af indstillingen sker på følgende måde:
– Giv et kort tryk på knappen SET ESC: På displayet blin-
ker angivelsen „On“.
– Giv et tryk på knappen▼: På displayet blinker angivel-
sen „Off“.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Indstilling af ur (Hour)
Med denne funktion kan uret indstillet.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC. Timetallet blin-
ker på displayet.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 17

18
❒Displayet beder om en bekræftelse.
❒Tryk på knappen▲eller▼for at vælge „YES“ (be-
kræftelse af til- eller frakobling) eller „no“ (for at an-
nullere).
❒Giv et kort tryk på knappen SET ESC for at få vist en
bekræftelse af valget og vende tilbage til menuvisning,
eller giv et langt tryk på knappen for at gå tilbage til
standardvisning uden at gemme.
Kørelys (D.R.L.)
Denne funktion gør det muligt at slå kørelyset til eller fra.
Funktionen slås til og fra på følgende måde:
– Giv et kort tryk på knappen SET ESC. Displayet viser
teksten DRL.
– Tryk på knappen▲eller▼for at slå funktionen køre-
lyset til (On) eller fra (Off).
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til undermenuvisning, eller giv et langt tryk på knappen for
at gå tilbage til hovedmenuvisning uden at gemme. Volumenindstilling af lydsignal (bUZZ)
Med denne funktion kan man indstille styrken af det lyd-
signal der afgives i forbindelse med fejlmeddelelser og ad-
varsler samt ved tryk på knapperne SET ESC,▲og▼.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC. Displayet viser
teksten „bUZZ“.
– Tryk på knappen▲eller▼for at vælge den ønskede
lydstyrke (lydstyrken kan indstilles i 8 trin).
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Til- og frakobling af passagersidens
front- og sideairbag (BAG P)
(afhængigt af versioner/markeder)
Denne funktion skal benyttes for at koble passagersidens
airbag og sideairbaggen til eller fra (afhængigt af versio-
ner/markeder).
Gå frem på følgende måde:
❒Tryk på knappen SET ESC e, Vælg teksten (BAG P OFF)
(for frakobling) eller (BAG P On) (for tilkobling) ved at
trykke på knappen▲eller▼, og tryk igen på knap-
pen SET ESC.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 18

19
F0V0038mfig. 16F0V0012mfig. 17
F Angivelse af Start&Stop-funktionen (afhængigt af ver-
sioner/ markeder)
G Gear Shift Indication (angivelse af gearskift) (afhængigt
af versioner/ markeder).
Bemærk: Når en af fordørene åbnes, viser displayet antal
kørte km eller miles i nogle sekunder.
BETJENINGSKNAPPER fig. 18
▲Tryk for at rulle opad i menuen og de tilhørende valg-
muligheder eller for sætte en vist værdi op.
SETESCGiv et kort tryk for at åbne menuen og/eller
gå til næste skærmbillede eller for at bekræf-
te det ønskede valg. Giv et langt tryk for at
vende tilbage til standardvisning.
▼Tryk for at rulle nedad i den viste menu og de tilhøren-
de valgmuligheder eller for at sætte en vist værdi ned.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
MULTIFUNKTIONSDISPLAY TYPE 2
(afhængigt af versioner/markeder)
Bilen kan være udstyret med et multifunktionsdisplay som
er i stand til at vise en række nyttige informationer under
kørslen på basis af brugervalgte indstillinger.
STANDARDVISNING fig. 16
Standardvisningen omfatter:
A Dato
B Kilometer- eller milestæller
C Ur (vises altid, også når nøglen er trukket ud og for-
dørene lukket)
D Udvendig temperatur
E Lygteregulatorens position (kun ved tændt nærlys)
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 19
