FIAT DOBLO COMBI 2010 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2010, Model line: DOBLO COMBI, Model: FIAT DOBLO COMBI 2010Pages: 274, PDF Size: 6.22 MB
Page 221 of 274
220
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
F0V0118mbild 190F0V0117mbild 192
F0V0116mbild 191

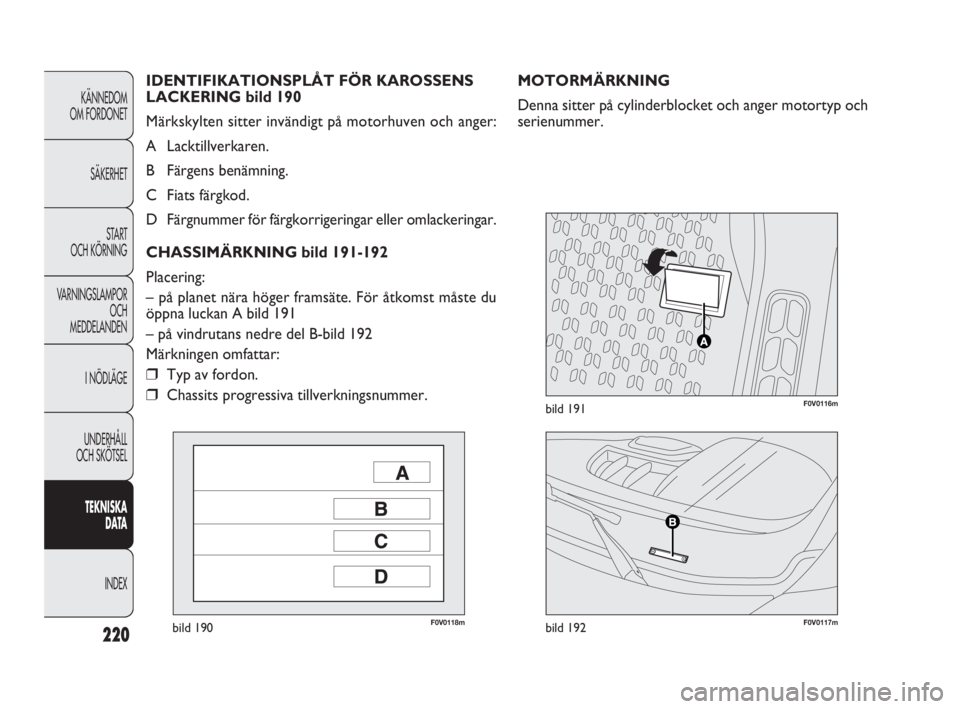

MOTORMÄRKNING
Denna sitter på cylinderblocket och anger motortyp och
serienummer. IDENTIFIKATIONSPLÅT FÖR KAROSSENS
LACKERING bild 190
Märkskylten sitter invändigt på motorhuven och anger:
A Lacktillverkaren.
B Färgens benämning.
C Fiats färgkod.
D Färgnummer för färgkorrigeringar eller omlackeringar.
CHASSIMÄRKNING bild 191-192
Placering:
– på planet nära höger framsäte. För åtkomst måste du
öppna luckan A bild 191
– på vindrutans nedre del B-bild 192
Märkningen omfattar:
❒Typ av fordon.
❒Chassits progressiva tillverkningsnummer.
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 220
Page 222 of 274
221
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

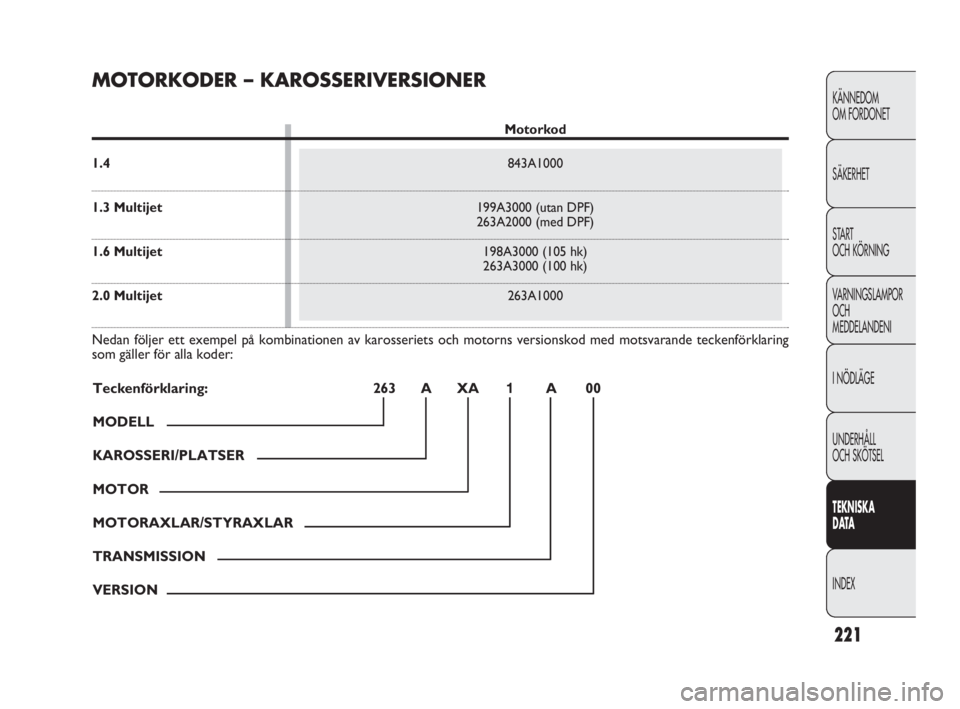

MOTORKODER –KAROSSERIVERSIONER
Motorkod
1.4843A1000
1.3 Multijet199A3000 (utan DPF)263A2000 (med DPF)
1.6 Multijet198A3000 (105 hk)
263A3000 (100 hk)
2.0 Multijet263A1000
Nedan följer ett exempel på kombinationen av karosseriets och motorns versionskod med motsvarande teckenförklaring
som gäller för alla koder:
Teckenförklaring: 263 A XA1A00
MODELL
KAROSSERI/PLATSER
MOTOR
MOTORAXLAR/STYRAXLAR
TRANSMISSION
VERSION
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 221
Page 223 of 274
222
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
KAROSSERI/PLATSER
AM1PANORAMA – 5/7 platser
ZN1SKÅPBIL – 2 platser
WN1SKÅPBIL – 2 platser med högre kapacitet/COMBI 5 platser
YN1LASTBIL – 2 platser
MOTORER
XA1.4
95 HKEuro 4 / Euro 5
XB1.3 Multijet
90 HKEuro 4 utan DPF
XC1.3 Multijet
90 HKEuro 4 med DPF – Euro 5
XD1.6 Multijet
105 HKEuro 4 – Euro 4 med DPF – Euro 5
XE1.6 Multijet
100 HKEuro 4 – Euro 4 med DPF – Euro 5
XF2.0 Multijet
135 HKEuro 5
MOTORAXLAR/STYRAXLAR
1
TRANSMISSION
AMekanisk växellåda (5 växlar)
BMekanisk växellåda (6 växlar)
1MTA
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 222
Page 224 of 274
223
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

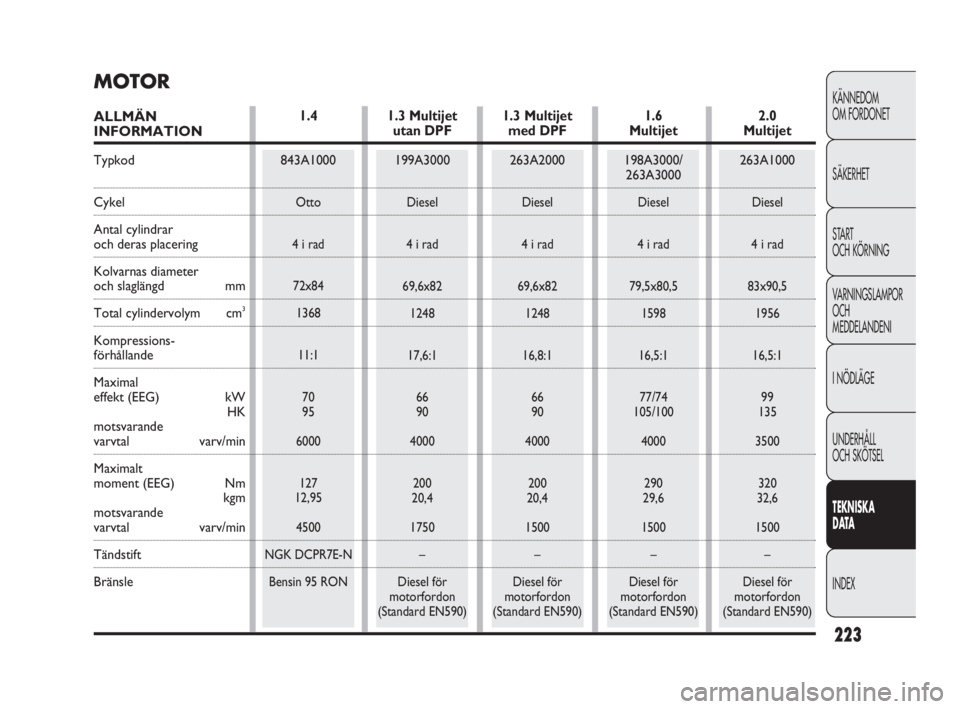

1.3 Multijet
utan DPF
199A3000
Diesel
4 i rad
69,6x82
1248
17,6:1
66
90
4000
200
20,4
1750
–
Diesel för
motorfordon
(Standard EN590)
1.4
843A1000
Otto
4 i rad
72x84
1368
11:1
70
95
6000
127
12,95
4500
NGK DCPR7E-N
Bensin 95 RON
1.6
Multijet
198A3000/
263A3000
Diesel
4 i rad
79,5x80,5
1598
16,5:1
77/74
105/100
4000
290
29,6
1500
–
Diesel för
motorfordon
(Standard EN590)
2.0
Multijet
263A1000
Diesel
4 i rad
83x90,5
1956
16,5:1
99
135
3500
320
32,6
1500
–
Diesel för
motorfordon
(Standard EN590)
1.3 Multijet
med DPF
263A2000
Diesel
4 i rad
69,6x82
1248
16,8:1
66
90
4000
200
20,4
1500
–
Diesel för
motorfordon
(Standard EN590)
MOTOR
ALLMÄN INFORMATION
Typkod
Cykel
Antal cylindrar
och deras placering
Kolvarnas diameter
och slaglängd mm
Total cylindervolym cm3
Kompressions- förhållande
Maximal
effekt (EEG) kW
HK
motsvarande
varvtal varv/min
Maximalt
moment (EEG) Nm
kgm
motsvarande
varvtal varv/min
Tändstift
Bränsle
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 223
Page 225 of 274
224
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

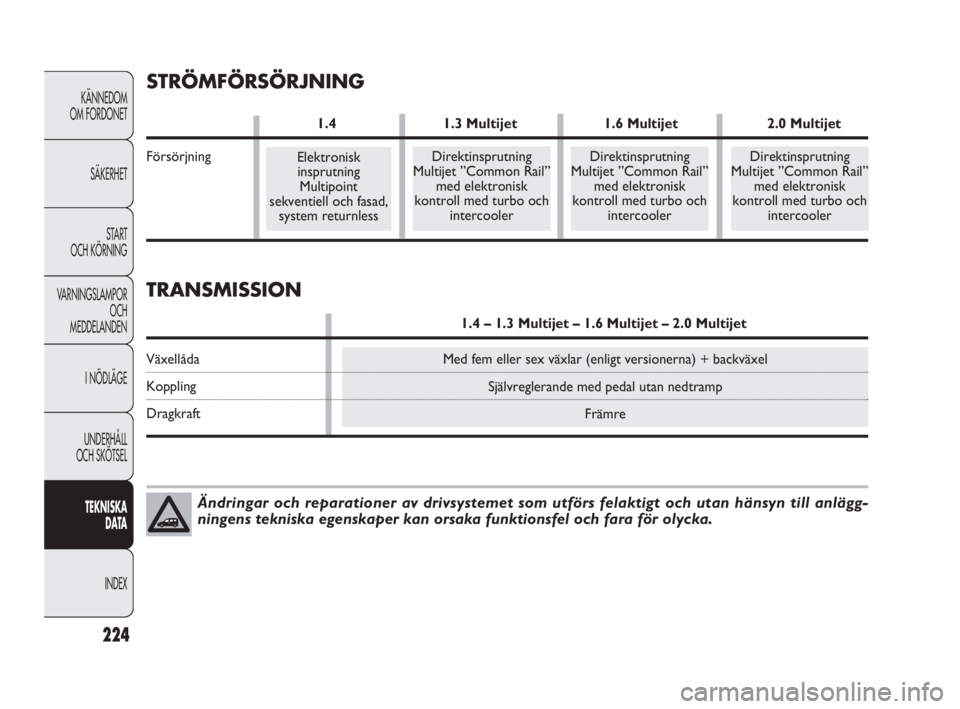

Ändringar och reparationer av drivsystemet som utförs felaktigt och utan hänsyn till anlägg-
ningens tekniska egenskaper kan orsaka funktionsfel och fara för olycka.
Elektronisk
insprutning
Multipoint
sekventiell och fasad,
system returnlessDirektinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler
Med fem eller sex växlar (enligt versionerna) + backväxel
Självreglerande med pedal utan nedtramp
Främre
TRANSMISSION
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Växellåda
Koppling
Dragkraft
STRÖMFÖRSÖRJNING
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Försörjning
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 224
Page 226 of 274
225
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

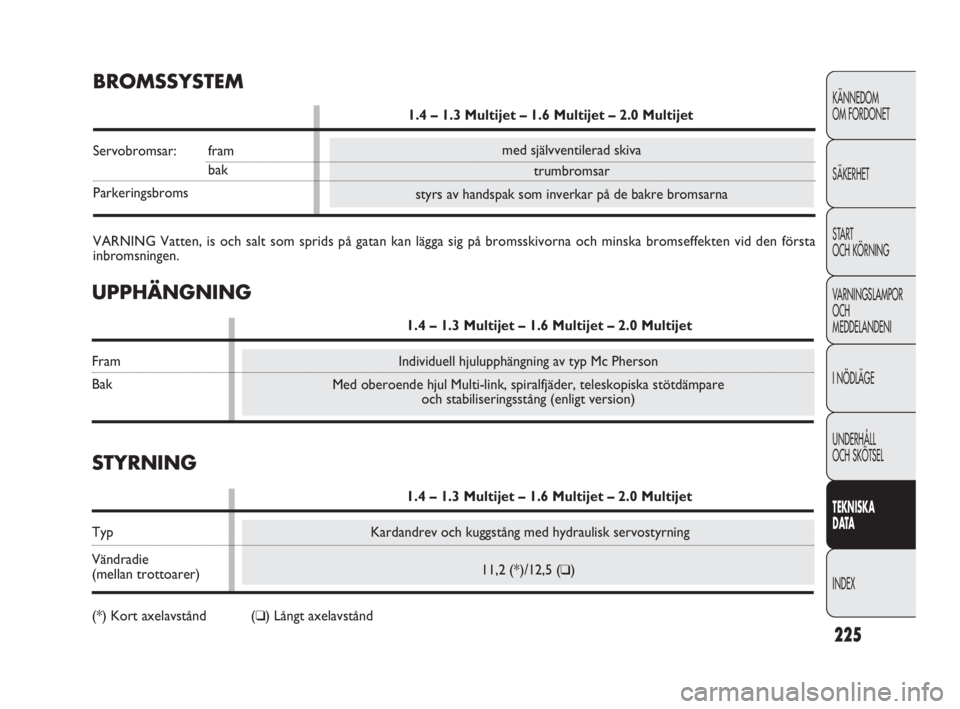

Kardandrev och kuggstång med hydraulisk servostyrning
11,2 (*)/12,5 (
❑)
med självventilerad skiva
trumbromsar
styrs av handspak som inverkar på de bakre bromsarna
Individuell hjulupphängning av typ Mc Pherson
Med oberoende hjul Multi-link, spiralfjäder, teleskopiska stötdämpare
och stabiliseringsstång (enligt version)
BROMSSYSTEM
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Servobromsar: fram
bak
Parkeringsbroms
VARNING Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första
inbromsningen.
UPPHÄNGNING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Fram
Bak
STYRNING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Typ
Vändradie
(mellan trottoarer)
(*) Kort axelavstånd (
❑) Långt axelavstånd
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 225
Page 227 of 274
226
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller legering. Slanglösa däck med
radiell stomme. På registreringsbeviset anges även alla
godkända däck.
OBSERVERA! Vid eventuella skillnader mellan ”Handbo-
ken för drift och underhåll” och ”Registreringsbeviset”
ta endast hänsyn till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att fordonet är
försett med däck av samma märke och typ på alla fyra
hjulen.
VARNING Använd inte innerslangar med slanglösa däck.
F0V0162mbild 193
RESERVHJUL
Fälg av pressat stål
Tubeless-däck som motsvarar det som medföljer.
HJULINSTÄLLNING
Total konvergens fram: −1 ± 1 mm
Värdena gäller för fordon i körklart skick.
KORREKT DÄCKAVLÄSNING bild 193
Exempel: 185/65 R 15 88H
185 = Nominell bredd (S, avstånd i mm mellan sidorna).
65 = Förhållande höjd/bredd (H/S) i procent.
R = Radialdäck.
15 = Diameter på fälgen i tum (Ø).
88 = Belastningsindex (kapacitet).
H = Hastighetsindex.
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 226
Page 228 of 274
227
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

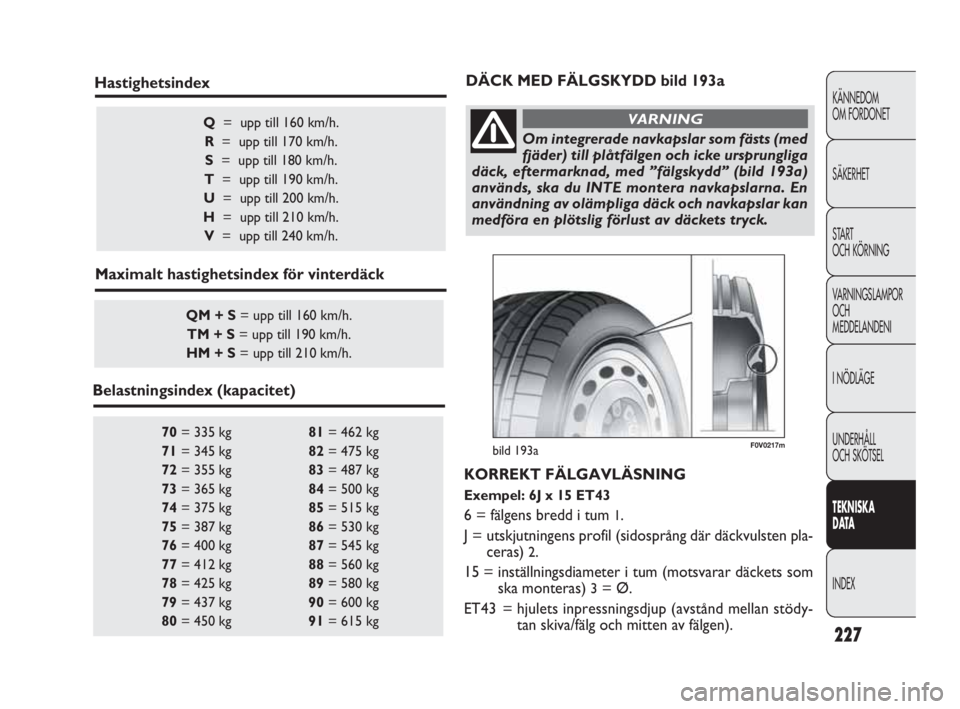

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= upp till 160 km/h.
R= upp till 170 km/h.
S= upp till 180 km/h.
T= upp till 190 km/h.
U= upp till 200 km/h.
H= upp till 210 km/h.
V= upp till 240 km/h.
QM + S= upp till 160 km/h.
TM + S= upp till 190 km/h.
HM + S= upp till 210 km/h.
Hastighetsindex
Maximalt hastighetsindex för vinterdäck
Belastningsindex (kapacitet)DÄCK MED FÄLGSKYDD bild 193a
Om integrerade navkapslar som fästs (med
fjäder) till plåtfälgen och icke ursprungliga
däck, eftermarknad, med ”fälgskydd” (bild 193a)
används, ska du INTE montera navkapslarna. En
användning av olämpliga däck och navkapslar kan
medföra en plötslig förlust av däckets tryck.
VARNING
F0V0217mbild 193a
KORREKT FÄLGAVLÄSNING
Exempel: 6J x 15 ET43
6 = fälgens bredd i tum 1.
J = utskjutningens profil (sidosprång där däckvulsten pla-
ceras)
2.
15 = inställningsdiameter i tum (motsvarar däckets som
ska monteras)
3= Ø.
ET43 = hjulets inpressningsdjup (avstånd mellan stödy-
tan skiva/fälg och mitten av fälgen).
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 227
Page 229 of 274
228
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

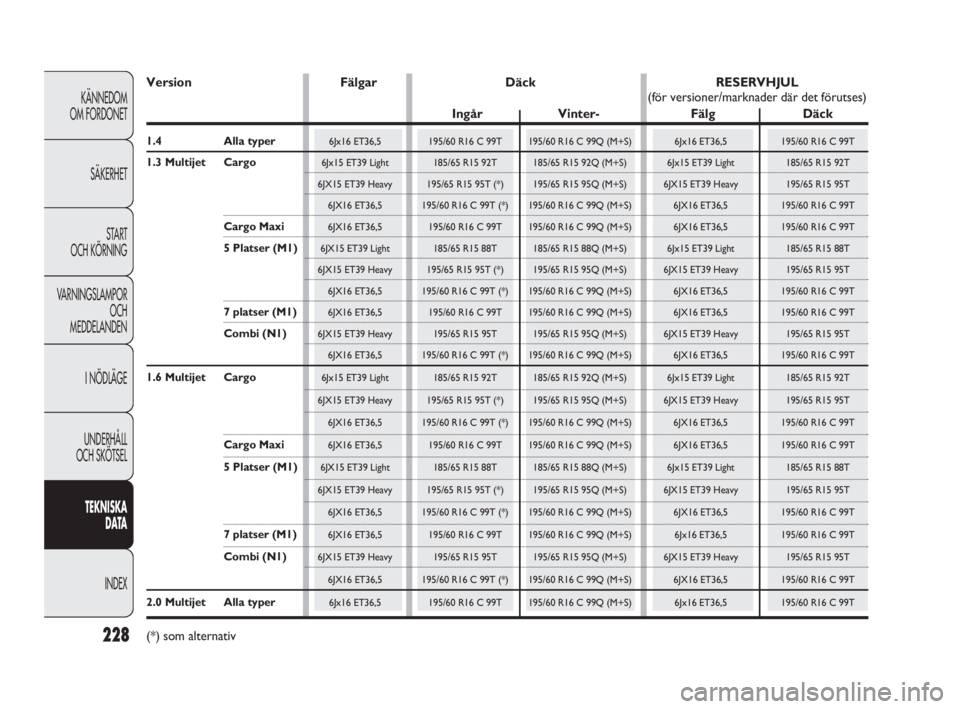

Version Fälgar Däck RESERVHJUL
(för versioner/mark nader där det förutses)
Ingår Vinter- Fälg Däck
1.4 Alla typer6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6Jx15 ET39 Light 185/65 R15 92T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Platser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 platser (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6Jx15 ET39 Light 185/65 R15 92T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Platser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 platser (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Alla typer6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) som alternativ
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 228
Page 230 of 274
229
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

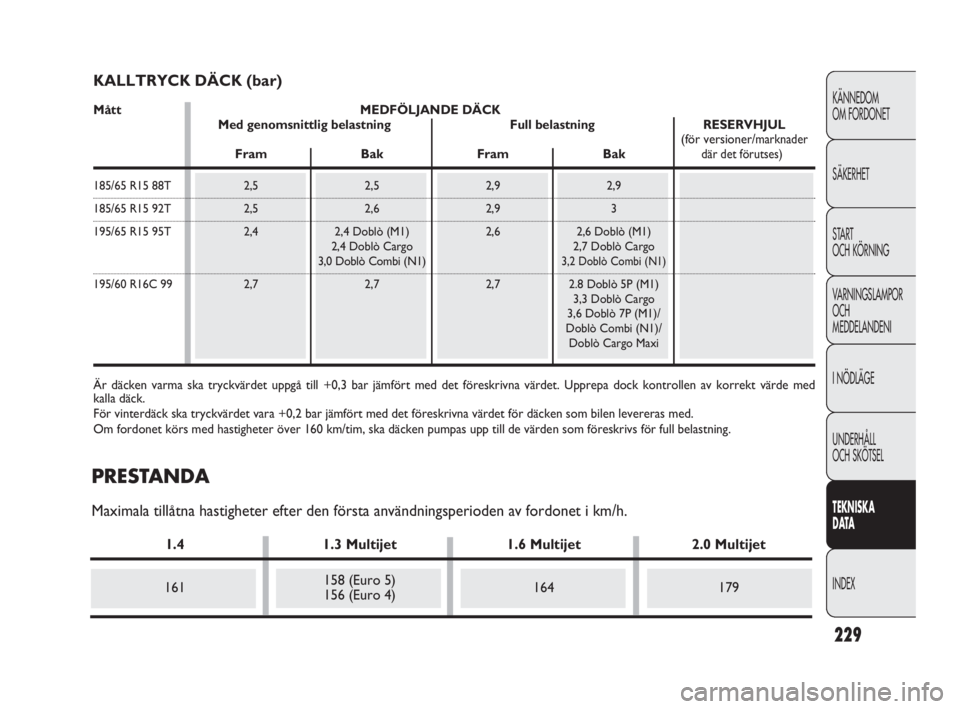

KALLTRYCK DÄCK (bar)
Är däcken varma ska tryckvärdet uppgå till +0,3 bar jämfört med det föreskrivna värdet. Upprepa dock kontrollen av korrekt värde med
kalla däck.
För vinterdäck ska tryckvärdet vara +0,2 bar jämfört med det föreskrivna värdet för däcken som bilen levereras med.
Om fordonet körs med hastigheter över 160 km/tim, ska däcken pumpas upp till de värden som föreskrivs för full belastning.
PRESTA NDA
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5)
164 179
156 (Euro 4)
Mått MEDFÖLJANDE DÄCK
Med genomsnittlig belastning Full belastning RESERVHJUL
(för versioner/
marknader Fram Bak Fram Bakdär det förutses)
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99 2,7 2,7 2,7 2.8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1)/
Doblò Combi (N1)/
Doblò Cargo Maxi
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 229
