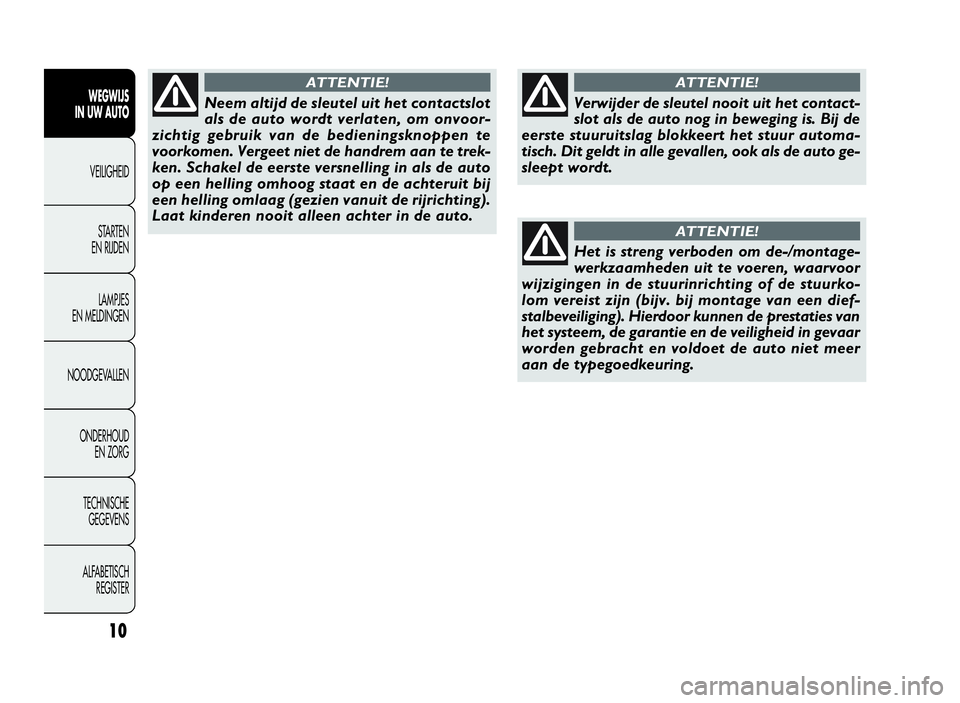

Verwijder de sleutel nooit uit het contact-
slot als de auto nog in beweging is. Bij de
eerste stuuruitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook als de auto ge-
sleept wordt.
ATTENTIE!
Het is streng verboden om de-/montage-
werkzaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de stuurko-
lom vereist zijn (bijv. bij montage van een dief-
stalbeveiliging). Hierdoor kunnen de prestaties van
het systeem, de garantie en de veiligheid in gevaar
worden gebracht en voldoet de auto niet meer
aan de typegoedkeuring.
ATTENTIE!
Neem altijd de sleutel uit het contactslot
als de auto wordt verlaten, om onvoor-
zichtig gebruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem aan te trek-
ken. Schakel de eerste versnelling in als de auto
op een helling omhoog staat en de achteruit bij
een helling omlaag (gezien vanuit de rijrichting).
Laat kinderen nooit alleen achter in de auto.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 10

11
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
INSTRUMENTENPANEEL
Uitvoeringen
met digitaal display
A Snelheidsmeter
B Brandstofmeter met waarschu-
wingslampje brandstofreserve
C Koelvloeistoftemperatuurmeter
met waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
D Toerenteller
E Digitaal display
Uitvoeringen
met multifunctioneel display
A Snelheidsmeter
B Brandstofmeter met waarschu-
wingslampje brandstofreserve
C Koelvloeistoftemperatuurmeter
met waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
D Toerenteller
E Multifunctioneel display
F0V0001mfig. 9
F0V0002mfig. 10
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 11

12
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0007mfig. 11F0V0008mfig. 12

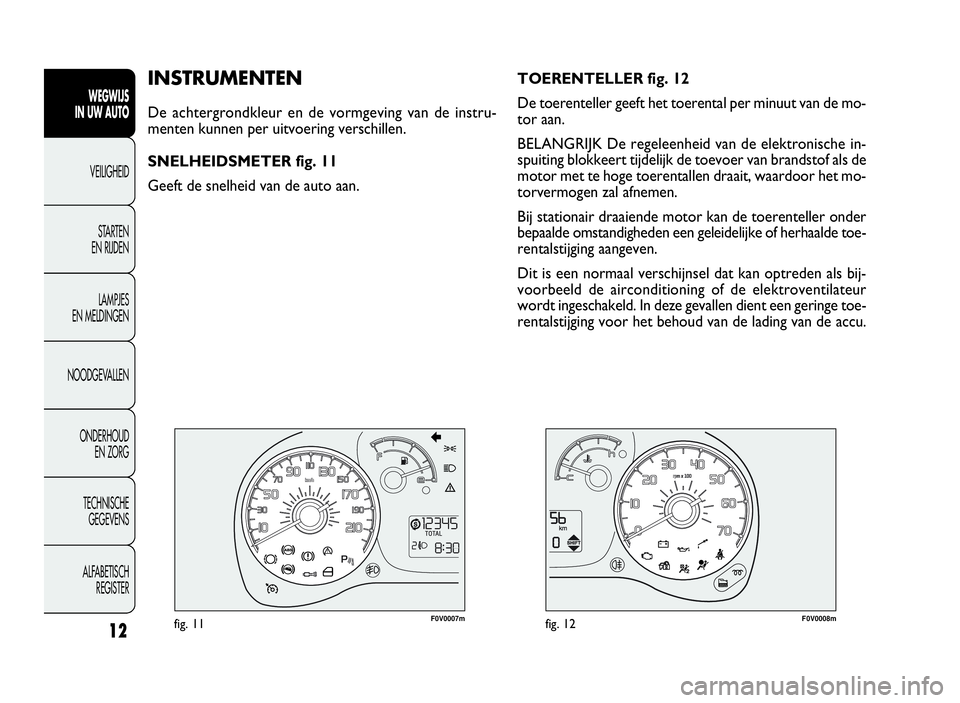

TOERENTELLER fig. 12
De toerenteller geeft het toerental per minuut van de mo-
tor aan.
BELANGRIJK De regeleenheid van de elektronische in-
spuiting blokkeert tijdelijk de toevoer van brandstof als de
motor met te hoge toerentallen draait, waardoor het mo-
torvermogen zal afnemen.
Bij stationair draaiende motor kan de toerenteller onder
bepaalde omstandigheden een geleidelijke of herhaalde toe-
rentalstijging aangeven.
Dit is een normaal verschijnsel dat kan optreden als bij-
voorbeeld de airconditioning of de elektroventilateur
wordt ingeschakeld. In deze gevallen dient een geringe toe-
rentalstijging voor het behoud van de lading van de accu.INSTRUMENTEN
De achtergrondkleur en de vormgeving van de instru-
menten kunnen per uitvoering verschillen.
SNELHEIDSMETER fig. 11
Geeft de snelheid van de auto aan.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 12

13
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0009mfig. 13
KOELVLOEISTOFTEMPERATUURMETER
fig. 13
De wijzer geeft de temperatuur aan van de motorkoel-
vloeistof, zodra de koelvloeistoftemperatuur hoger wordt
dan ongeveer 50 °C.
Bij normaal gebruik van de auto kan de wijzernaald op ver-
schillende posities in het bereik staan, afhankelijk van de
gebruiksomstandigheden van de auto.
C Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur.
Als het waarschuwingslampje B brandt (bij enkele uitvoe-
ringen verschijnt ook een melding op het multifunctione-
le display), dan is de koelvloeistoftemperatuur te hoog; zet
in dit geval de motor uit en wendt u tot het Fiat Service-
netwerk. BRANDSTOFMETER fig. 13
De wijzer geeft de hoeveelheid brandstof aan die in de tank
aanwezig is.
E brandstoftank leeg.
F brandstoftank vol (zie de paragraaf „Tanken”).
Het waarschuwingslampje A geeft aan dat er nog onge-
veer 8 tot 10 liter brandstof aanwezig is.
Rijd niet met een bijna lege brandstoftank: door een on-
regelmatige brandstoftoevoer kan de katalysator bescha-
digen.
BELANGRIJK Als de wijzernaald op de indicatie E staat en
het waarschuwingslampje A knippert, dan is er een storing
in het systeem. Wendt u in dit geval tot het Fiat Service-
netwerk om het systeem te laten controleren.
Als de wijzernaald in het rode gebied komt,
zet dan onmiddellijk de motor uit en wendt
u tot het Fiat Servicenetwerk.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 13

14
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIGITAAL DISPLAY
BEGINSCHERM fig. 14
Op het beginscherm kan het volgende worden weerge-
geven:
A Stand koplampverstelling (alleen als het dimlicht is in-
geschakeld).
B Kilometerteller (weergave kilometer-/mijltotaalteller).
C Tijd (wordt altijd weergegeven, ook bij uitgenomen
sleutel en gesloten voorportieren).
D Weergave START&STOP-functie (voor bepaalde uit-
voeringen/ markten).
E Gear Shift Indication (schakeladvies) (voor bepaalde uit-
voeringen/ markten).OpmerkingBij uitgenomen contactsleutel wordt bij het
openen van een portier, het display ingeschakeld en wordt
enkele seconden het klokje en het totaal aantal afgelegde
kilometers (of mijlen) weergegeven.
BEDIENINGSKNOPPEN fig. 15
▲Om het scherm en de keuzemogelijkheden naar boven
te doorlopen of de weergegeven waarde te verhogen.
SETESCKort indrukken voor toegang tot het menu
en/of doorgaan naar het volgende scherm of
bevestigen van een keuze.
Even ingedrukt houden om terug te keren
naar het beginscherm.
▼Om het scherm en de keuzemogelijkheden naar
beneden te doorlopen of de weergegeven waarde te
verlagen.
F0V0011mfig. 14F0V0012mfig. 15
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 14

15
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

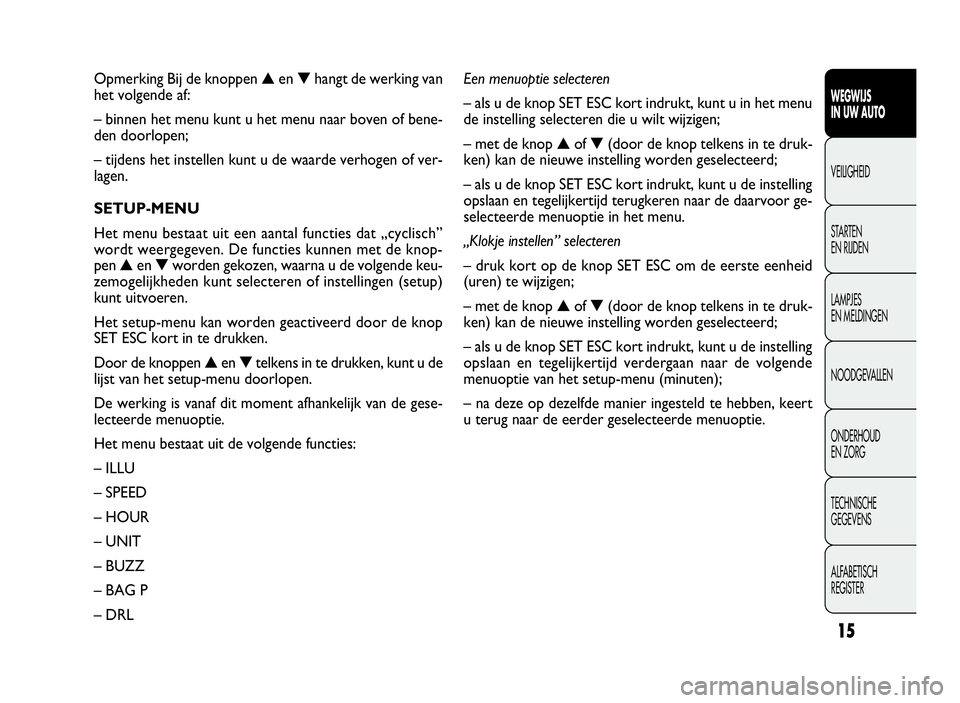

Opmerking Bij de knoppen▲en▼hangt de werking van
het volgende af:
– binnen het menu kunt u het menu naar boven of bene-
den doorlopen;
– tijdens het instellen kunt u de waarde verhogen of ver-
lagen.
SETUP-MENU
Het menu bestaat uit een aantal functies dat „cyclisch”
wordt weergegeven. De functies kunnen met de knop-
pen▲en▼worden gekozen, waarna u de volgende keu-
zemogelijkheden kunt selecteren of instellingen (setup)
kunt uitvoeren.
Het setup-menu kan worden geactiveerd door de knop
SET ESC kort in te drukken.
Door de knoppen▲en▼telkens in te drukken, kunt u de
lijst van het setup-menu doorlopen.
De werking is vanaf dit moment afhankelijk van de gese-
lecteerde menuoptie.
Het menu bestaat uit de volgende functies:
– ILLU
– SPEED
– HOUR
–UNIT
–BUZZ
– BAG P
–DRLEen menuoptie selecteren
– als u de knop SET ESC kort indrukt, kunt u in het menu
de instelling selecteren die u wilt wijzigen;
– met de knop▲of▼(door de knop telkens in te druk-
ken) kan de nieuwe instelling worden geselecteerd;
– als u de knop SET ESC kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de daarvoor ge-
selecteerde menuoptie in het menu.
„Klokje instellen” selecteren
– druk kort op de knop SET ESC om de eerste eenheid
(uren) te wijzigen;
– met de knop▲of▼(door de knop telkens in te druk-
ken) kan de nieuwe instelling worden geselecteerd;
– als u de knop SET ESC kort indrukt, kunt u de instelling
opslaan en tegelijkertijd verdergaan naar de volgende
menuoptie van het setup-menu (minuten);
– na deze op dezelfde manier ingesteld te hebben, keert
u terug naar de eerder geselecteerde menuoptie.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 15

Ga voor het regelen van de lichtsterkte als volgt te werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift ILLU;
–drukopdeknop▲of▼om de lichtsterkte in te stellen;
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet van de auto (km/h
of mph) worden ingesteld. Als deze limiet wordt over-
schreden, wordt de bestuurder gewaarschuwd (zie hoofd-
stuk „Lampjes en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te
werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift (SPEEd) en de ingestelde meeteenheid (km/h)
of (mph);
–drukopdeknop▲of▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de knop
▲of▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop SET
ESC; Als u de knop SET ESC even ingedrukt houdt
– als u zich in het menu bevindt, dan verlaat u het setup-
menu;
– als u zich in een menuoptie bevindt, keert u terug naar
het menu;
– worden alleen de reeds opgeslagen instellingen bewaard
(reeds bevestigd door het indrukken van de knop SET
ESC).
Het setup-menu heeft een tijdregeling; als het menu na een
bepaalde tijd verdwijnt, worden alleen de door
u opgeslagen wijzigingen (bevestigd door het kort indruk-
ken van de knop MODE) bewaard.
Lichtsterkte interieur auto regelen
(ILLU)
Deze functie is beschikbaar met ingeschakeld dimlicht en ‘s
nachts, voor regeling van de lichtsterkte van het instru-
mentenpaneel, de bedieningsknoppen, het display van de
autoradio en het display van de automatische klimaatre-
geling.
Bij daglicht en bij ingeschakeld dimlicht worden het ins-
trumentenpaneel, de bedieningsknoppen, de displays van
de autoradio en de klimaatregeling op de maximale licht-
sterkte verlicht.
16
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 16

17
–drukopdeknop▲of▼om de instelling uit te voeren;
– druk kort op de knop SET ESC; op het display knippe-
ren de „minuten”;
–drukopdeknop▲of▼om de instelling uit te voeren;
–drukkortopdeknopSETESComterugtekerennaar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Meeteenheid (Unit) instellen
Met deze functie kunt u de meeteenheid instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift (Unit) en de ingestelde meeteenheid (km)
of (mijl);
– druk op de knop▲of▼om de gewenste meeteen-
heid in te stellen;
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan. Opmerking De waarde kan worden ingesteld tussen 30
en 200 km/h of tussen 20 en 125 mph, afhankelijk van de
ingestelde meeteenheid (zie de paragraaf „Meeteenheid
(Unit) instellen” hierna). Elke keer als u de knop▲/▼in-
drukt, wordt de waarde 5 eenheden verhoogd of verlaagd.
Als u de knop▲/▼ingedrukt houdt, lopen de cijfers au-
tomatisch snel door of terug. Als u dicht bij de juiste waar-
de bent, stelt u de exacte waarde in door de knop tel-
kens in te drukken en los te laten.
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop SET ESC; op het display knippert
(On);
–drukopdeknop▼; op het display knippert (Off);
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Klokje (Hour) instellen
Met deze functie kunt u het klokje instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop SET ESC; op het display knippe-
ren de „uren”;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 17

18
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop▲of▼
(YES) (voor bevestiging van de inschakeling/uitscha-
keling) of (no) (om te annuleren);
❒druk kort op de knop SET ESC; er verschijnt een be-
vestiging van de gekozen instelling en er wordt terug-
gekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
Dagverlichting (D.R.L.)
Met deze functie kunt u de dagverlichting in- of uitscha-
kelen.
Ga voor het in- of uitschakelen van deze functie als volgt
te werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift DRL;
–drukopdeknop▲of▼om de dagverlichting in te scha-
kelen (On) of uit te schakelen (Off);
– druk kort op de knop SET ESC om terug te keren naar
het scherm van het submenu of houd de knop even inge-
drukt om terug te keren naar het scherm van het hoofd-
menu zonder op te slaan. Volume buzzer (bUZZ) instellen
Met deze functie kan het volume van het akoestische sig-
naal (buzzer) worden ingesteld, dat klinkt bij de melding
van een storing/waarschuwing en bij het indrukken van
de knoppen SET ESC,▲en▼.
Ga voor het instellen van het gewenste volume als volgt
te werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift (bUZZ);
–drukopdeknop▲of▼om het gewenste volume in
te stellen (instelling mogelijk op 8 niveaus);
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Inschakeling/Uitschakeling
van de frontairbag en de zij-airbag (sidebag) aan
passagierszijde (BAG P)
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de frontairbag en de zij-airbag aan
passagierszijde (voor bepaalde uitvoeringen/markten) wor-
den in-/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop SET ESC en druk, nadat op het dis-
play het bericht (BAG P OFF) (voor uitschakeling) of
het bericht (BAG P On) (voor inschakeling) is ver-
schenen door het indrukken van de knop▲of▼,op-
nieuw op de knop SET ESC;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 18

19
F0V0038mfig. 16F0V0012mfig. 17
F Weergave START&STOP-functie (voor bepaalde uit-
voeringen/ markten).
G Gear Shift Indication (schakeladvies) (voor bepaalde uit-
voeringen/ markten).
Opmerking Bij het openen van een van de voorportieren
wordt het display verlicht en wordt enkele seconden de
tijd en de kilometer-/mijltotaalteller weergegeven.
BEDIENINGSKNOPPEN fig. 17
▲Om het scherm en de keuzemogelijkheden naar boven
te doorlopen of de weergegeven waarde te verhogen.
SETESCKort indrukken voor toegang tot het menu
en/of doorgaan naar het volgende scherm of
bevestigen van een keuze. Even ingedrukt hou-
den om terug te keren naar het beginscherm.
▼Om het scherm en de keuzemogelijkheden naar be-
neden te doorlopen of de weergegeven waarde te ver-
lagen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MULTIFUNCTIONEEL DISPLAY
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een multifunctioneel display,
dat tijdens het rijden nuttige informatie aan de bestuurder
levert aangepast aan de eerder gekozen instelling.
BEGINSCHERM fig. 16
Op het beginscherm kan het volgende worden weerge-
geven:
A Datum.
B Kilometerteller (weergave kilometer-/mijltotaalteller).
C Tijd (wordt altijd weergegeven, ook bij uitgenomen
sleutel en gesloten voorportieren).
D Buitentemperatuur.
E Stand koplampverstelling (alleen als het dimlicht is in-
geschakeld).
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 19
