3
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A JÁRMŰ MEGISMERÉSE
MŰSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
1. Levegőnyílás az oldalablakokhoz – 2. Szabályozható és irányítható levegőnyílás – 3. Bal oldali kapcsolókar: külső világításkapcsoló
– 4. Műszercsoportok és lámpák – 5. Jobb oldali kapcsolókar: az ablakmosók, hátsó ablakmosó irányítása, trip computer – 6. Szabá-
lyozható és irányítható levegőnyílások – 7. Autórádió (egyes változatoknál/piacoknál) – 8. Kapcsológombok – 9. Utas oldali légzsák
(egyes változatoknál/ piacoknál) – 10. Kesztyűtartói – 11. Fűtés/szellőzés/klimatiálás vezérlése – 12. Sebességváltó kar – 13. Gyújtás-
kapcsoló – 14. Vezető oldali légzsák – 15. Motorháztető nyitókar
F0V0185m
1. ábra
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 3

22
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

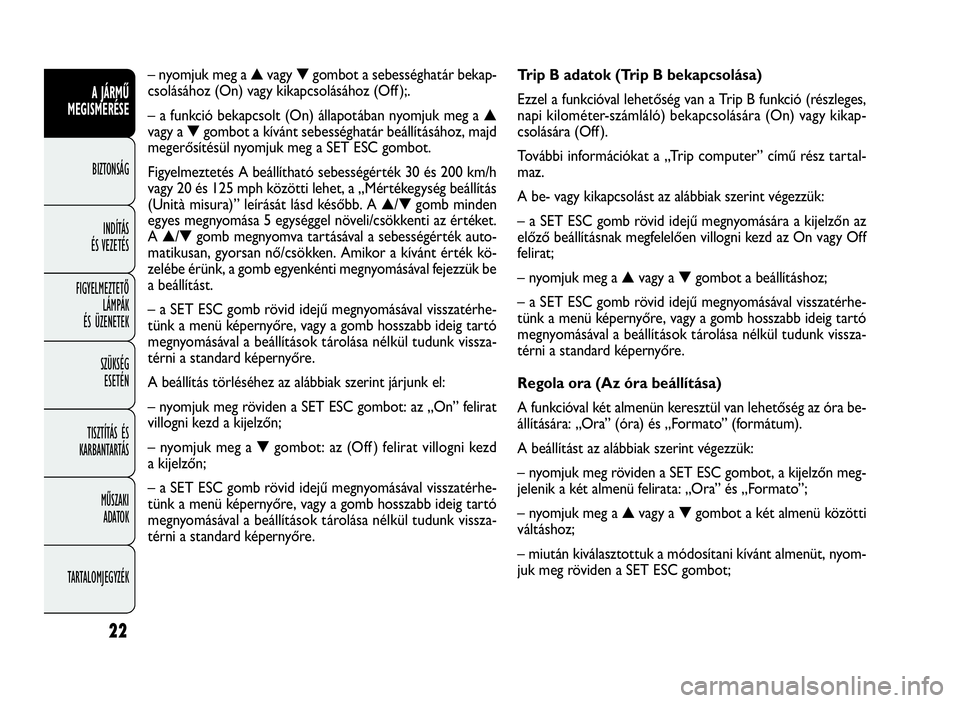

Trip B adatok (Trip B bekapcsolása)
Ezzel a funkcióval lehetőség van a Trip B funkció (részleges,
napi kilométer-számláló) bekapcsolására (On) vagy kikap-
csolására (Off ).
További információkat a „Trip computer” című rész tartal-
maz.
A be- vagy kikapcsolást az alábbiak szerint végezzük:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn az
előző beállításnak megfelelően villogni kezd az On vagy Off
felirat;
– nyomjuk meg a▲vagy a▼gombot a beállításhoz;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
Regola ora (Az óra beállítása)
A funkcióval két almenün keresztül van lehetőség az óra be-
állítására: „Ora” (óra) és „Formato” (formátum).
A beállítást az alábbiak szerint végezzük:
– nyomjuk meg röviden a SET ESC gombot, a kijelzőn meg-
jelenik a két almenü felirata: „Ora” és „Formato”;
– nyomjuk meg a▲vagy a▼gombot a két almenü közötti
váltáshoz;
– miután kiválasztottuk a módosítani kívánt almenüt, nyom-
juk meg röviden a SET ESC gombot; – nyomjuk meg a▲vagy▼gombot a sebességhatár bekap-
csolásához (On) vagy kikapcsolásához (Off );.
– a funkció bekapcsolt (On) állapotában nyomjuk meg a▲
vagy a▼gombot a kívánt sebességhatár beállításához, majd
megerősítésül nyomjuk meg a SET ESC gombot.
Figyelmeztetés A beállítható sebességérték 30 és 200 km/h
vagy 20 és 125 mph közötti lehet, a „Mértékegység beállítás
(Unità misura)” leírását lásd később. A▲/▼gomb minden
egyes megnyomása 5 egységgel növeli/csökkenti az értéket.
A▲/▼gomb megnyomva tartásával a sebességérték auto-
matikusan, gyorsan nő/csökken. Amikor a kívánt érték kö-
zelébe érünk, a gomb egyenkénti megnyomásával fejezzük be
a beállítást.
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
A beállítás törléséhez az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: az „On” felirat
villogni kezd a kijelzőn;
– nyomjuk meg a▼gombot: az (Off ) felirat villogni kezd
a kijelzőn;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 22

28
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A kijelzett értékek
Autonomia (Hatótávolság)
Ez az érték azt a távolságot mutatja, amelyet a gépkocsi
a tartályban lévő üzemanyag-készlettel még megtehet. A ki-
jelző a „
----” feliratot mutatja a következő esetekben:
– a távolság kisebb mint 50 km (vagy 30 mérföld)
– ha a gépkocsi járó motor mellett várakozik.
FIGYELMEZTETÉS A hatótávolság értékét sokféle tényező
befolyásolhatja: a vezetési stílus, az út típusa (autópálya, vá-
rosi út, hegyvidéki stb.), a gépkocsi használati körülményei
(terhelés, gumiabroncsok nyomása stb.). Az utazás tervezé-
se folyamán tehát vegyük figyelembe az előbb leírtakat.
Distanza percorsa [Megtett távolság]
Ez az érték az új utazás megkezdésétől kezdve megtett utat
jelenti.
Consumo medio [Átlagos üzemanyag-fogyasztás]
Ez az új utazás megkezdésétől számított átlagos üzemanyag-
fogyasztás értékét jelenti.
Consumo istantaneo (Pillanatnyi üzemanyag-fogyasztás)
Ez a folyamatosan frissített aktuális üzemanyag-fogyasztás ér-
tékének változását jelenti. Ha a gépkocsi járó motor mellett
várakozik, a kijelzőn a „
----” felirat jelenik meg.
Velocità media (Átlagsebesség)
Ez az érték az új utazás megkezdésétől eltelt teljes idő alat-
ti átlagos járműsebesség értékét jelenti.

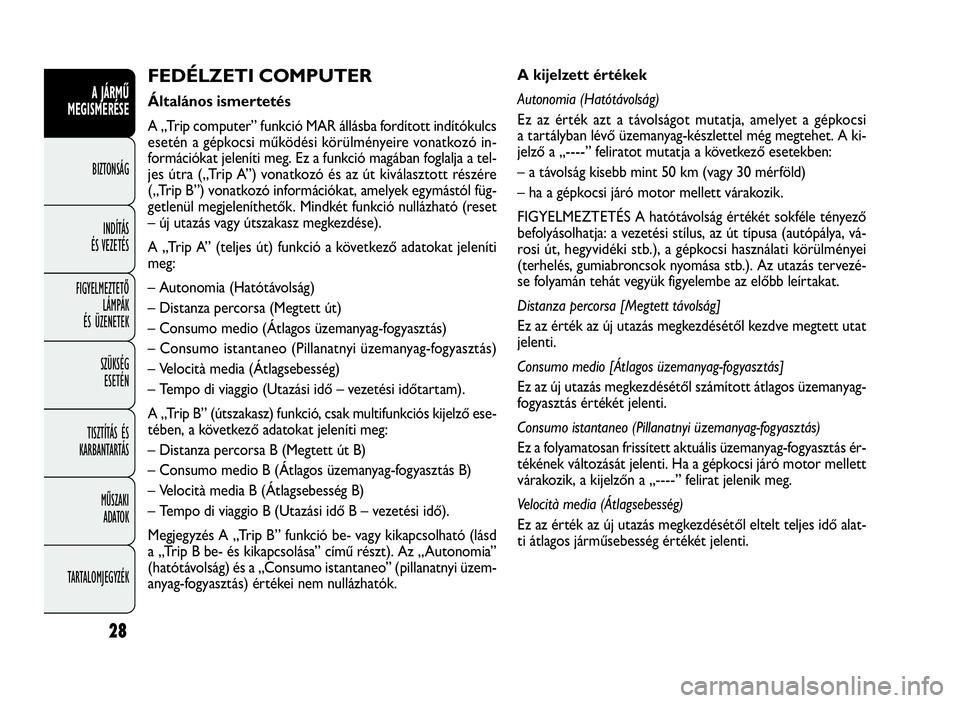

FEDÉLZETI COMPUTER
Általános ismertetés
A „Trip computer” funkció MAR állásba fordított indítókulcs
esetén a gépkocsi működési körülményeire vonatkozó in-
formációkat jeleníti meg. Ez a funkció magában foglalja a tel-
jes útra („Trip A”) vonatkozó és az út kiválasztott részére
(„Trip B”) vonatkozó információkat, amelyek egymástól füg-
getlenül megjeleníthetők. Mindkét funkció nullázható (reset
– új utazás vagy útszakasz megkezdése).
A „Trip A” (teljes út) funkció a következő adatokat jeleníti
meg:
– Autonomia (Hatótávolság)
– Distanza percorsa (Megtett út)
– Consumo medio (Átlagos üzemanyag-fogyasztás)
– Consumo istantaneo (Pillanatnyi üzemanyag-fogyasztás)
– Velocità media (Átlagsebesség)
– Tempo di viaggio (Utazási idő – vezetési időtartam).
A „Trip B” (útszakasz) funkció, csak multifunkciós kijelző ese-
tében, a következő adatokat jeleníti meg:
– Distanza percorsa B (Megtett út B)
– Consumo medio B (Átlagos üzemanyag-fogyasztás B)
– Velocità media B (Átlagsebesség B)
– Tempo di viaggio B (Utazási idő B – vezetési idő).
Megjegyzés A „Trip B” funkció be- vagy kikapcsolható (lásd
a „Trip B be- és kikapcsolása” című részt). Az „Autonomia”
(hatótávolság) és a „Consumo istantaneo” (pillanatnyi üzem-
anyag-fogyasztás) értékei nem nullázhatók.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 28

29
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

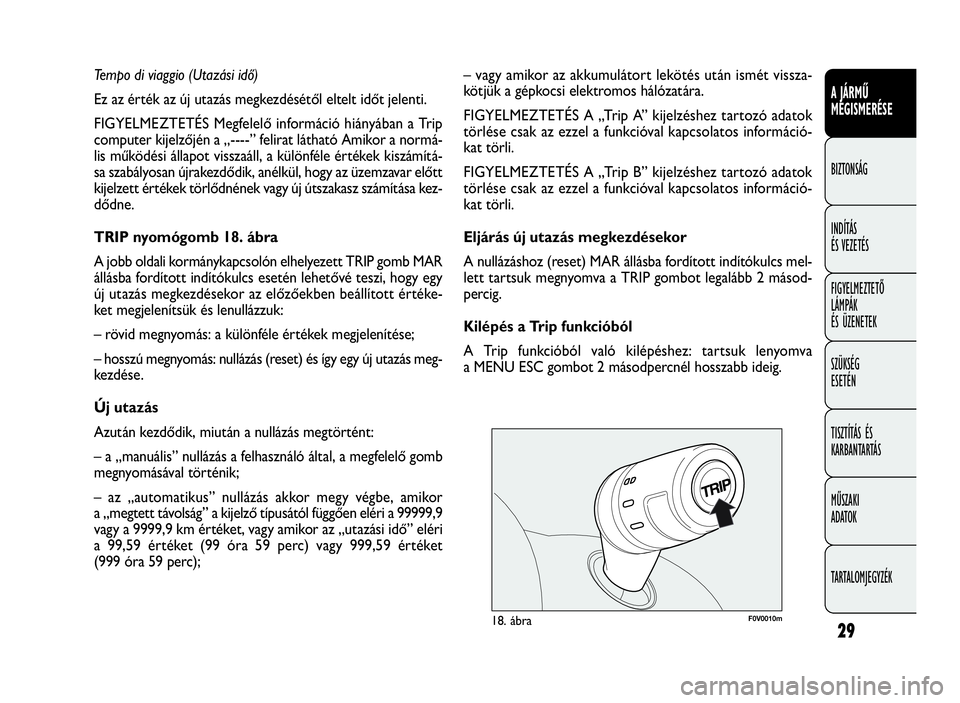

F0V0010m18. ábra
– vagy amikor az akkumulátort lekötés után ismét vissza-
kötjük a gépkocsi elektromos hálózatára.
FIGYELMEZTETÉS A „Trip A” kijelzéshez tartozó adatok
törlése csak az ezzel a funkcióval kapcsolatos információ-
kat törli.
FIGYELMEZTETÉS A „Trip B” kijelzéshez tartozó adatok
törlése csak az ezzel a funkcióval kapcsolatos információ-
kat törli.
Eljárás új utazás megkezdésekor
A nullázáshoz (reset) MAR állásba fordított indítókulcs mel-
lett tartsuk megnyomva a TRIP gombot legalább 2 másod-
percig.
Kilépés a Trip funkcióból
A Trip funkcióból való kilépéshez: tartsuk lenyomva
a MENU ESC gombot 2 másodpercnél hosszabb ideig. Tempo di viaggio (Utazási idő)
Ez az érték az új utazás megkezdésétől eltelt időt jelenti.
FIGYELMEZTETÉS Megfelelő információ hiányában a Trip
computer kijelzőjén a „
----” felirat látható Amikor a normá-
lis működési állapot visszaáll, a különféle értékek kiszámítá-
sa szabályosan újrakezdődik, anélkül, hogy az üzemzavar előtt
kijelzett értékek törlődnének vagy új útszakasz számítása kez-
dődne.
TRIP nyomógomb 18. ábra
A jobb oldali kormánykapcsolón elhelyezett TRIP gomb MAR
állásba fordított indítókulcs esetén lehetővé teszi, hogy egy
új utazás megkezdésekor az előzőekben beállított értéke-
ket megjelenítsük és lenullázzuk:
– rövid megnyomás: a különféle értékek megjelenítése;
– hosszú megnyomás: nullázás (reset) és így egy új utazás meg-
kezdése.
Új utazás
Azután kezdődik, miután a nullázás megtörtént:
– a „manuális” nullázás a felhasználó által, a megfelelő gomb
megnyomásával történik;
– az „automatikus” nullázás akkor megy végbe, amikor
a „megtett távolság” a kijelző típusától függően eléri a 99999,9
vagy a 9999,9 km értéket, vagy amikor az „utazási idő” eléri
a 99,59 értéket (99 óra 59 perc) vagy 999,59 értéket
(999 óra 59 perc);
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 29

271
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOM-
JEGYZÉK

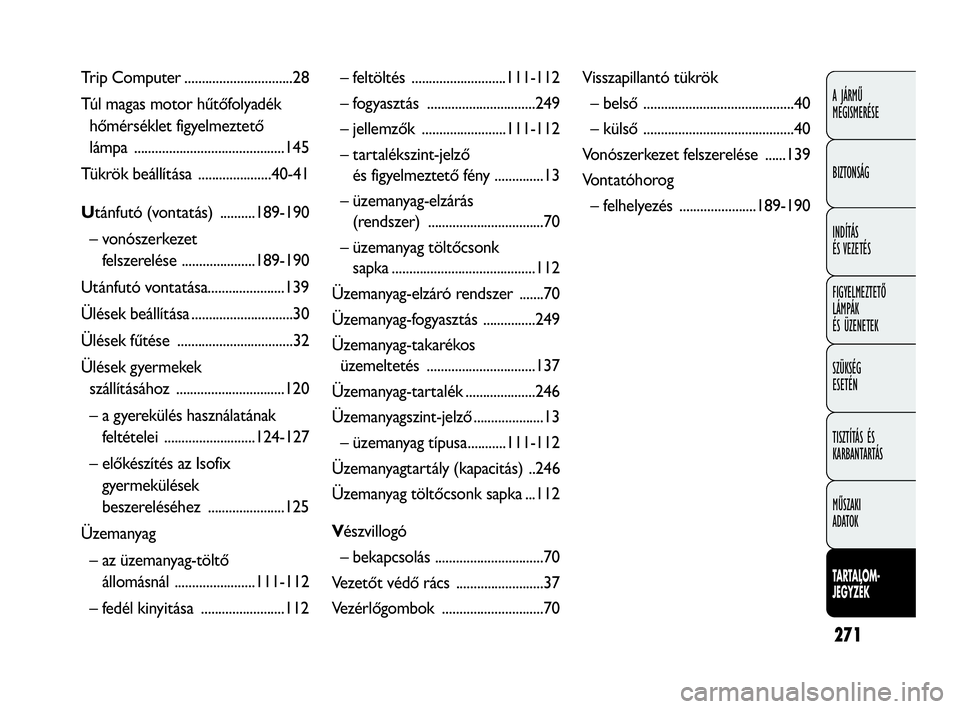

Trip Computer ...............................28
Túl magas motor hűtőfolyadék
hőmérséklet figyelmeztető
lámpa ...........................................145
Tükrök beállítása .....................40-41
Utánfutó (vontatás) ..........189-190
– vonószerkezet
felszerelése .....................189-190
Utánfutó vontatása......................139
Ülések beállítása .............................30
Ülések fűtése .................................32
Ülések gyermekek
szállításához ...............................120
– a gyerekülés használatának
feltételei ..........................124-127
– előkészítés az Isofix
gyermekülések
beszereléséhez ......................125
Üzemanyag
– az üzemanyag-töltő
állomásnál .......................111-112
– fedél kinyitása ........................112– feltöltés ...........................111-112
– fogyasztás ...............................249
– jellemzők ........................111-112
– tartalékszint-jelző
és figyelmeztető fény ..............13
– üzemanyag-elzárás
(rendszer) .................................70
– üzemanyag töltőcsonk
sapka.........................................112
Üzemanyag-elzáró rendszer .......70
Üzemanyag-fogyasztás ...............249
Üzemanyag-takarékos
üzemeltetés ...............................137
Üzemanyag-tartalék ....................246
Üzemanyagszint-jelző....................13
– üzemanyag típusa...........111-112
Üzemanyagtartály (kapacitás) ..246
Üzemanyag töltőcsonk sapka ...112
Vészvillogó
– bekapcsolás ...............................70
Vezetőt védő rács .........................37
Vezérlőgombok .............................70Visszapillantó tükrök
– belső ...........................................40
– külső ...........................................40
Vonószerkezet felszerelése ......139
Vontatóhorog
– felhelyezés ......................189-190
261-272 DOBLO LUM HU 2e 7.0 31-05-2010 11:13 Pagina 271
