F0V0027mfig. 149

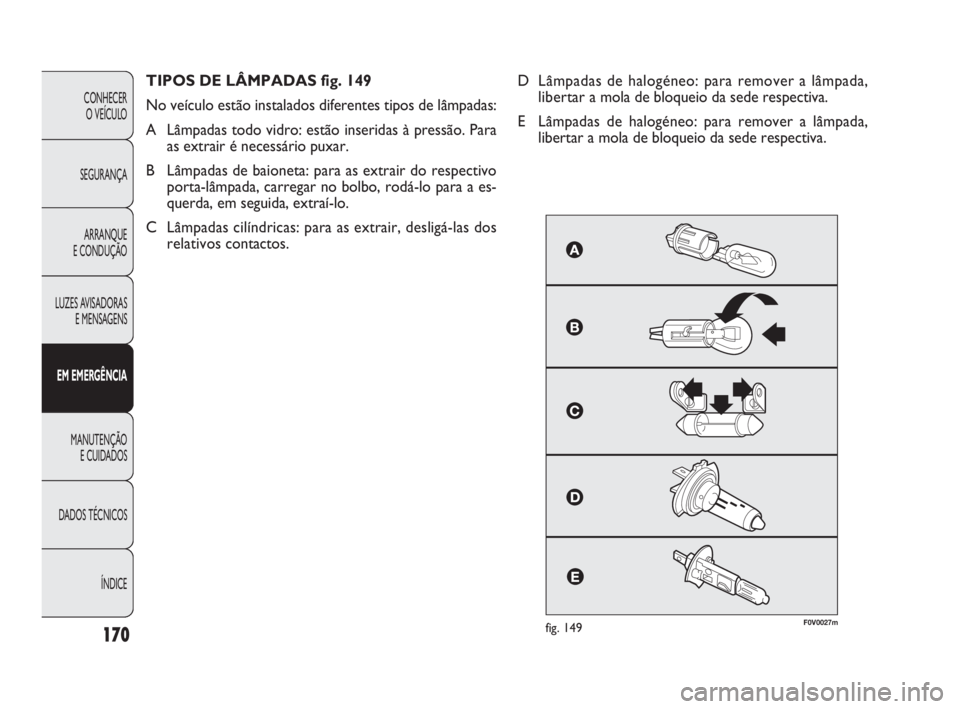

TIPOS DE LÂMPADAS fig. 149
No veículo estão instalados diferentes tipos de lâmpadas:
A Lâmpadas todo vidro: estão inseridas à pressão. Para
as extrair é necessário puxar.
B Lâmpadas de baioneta: para as extrair do respectivo
porta-lâmpada, carregar no bolbo, rodá-lo para a es-
querda, em seguida, extraí-lo.
C Lâmpadas cilíndricas: para as extrair, desligá-las dos
relativos contactos.
170
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
D Lâmpadas de halogéneo: para remover a lâmpada,
libertar a mola de bloqueio da sede respectiva.
E Lâmpadas de halogéneo: para remover a lâmpada,
libertar a mola de bloqueio da sede respectiva.
155-190 DOBLO LUM 2e PT 25-05-2010 11:38 Pagina 170

171
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

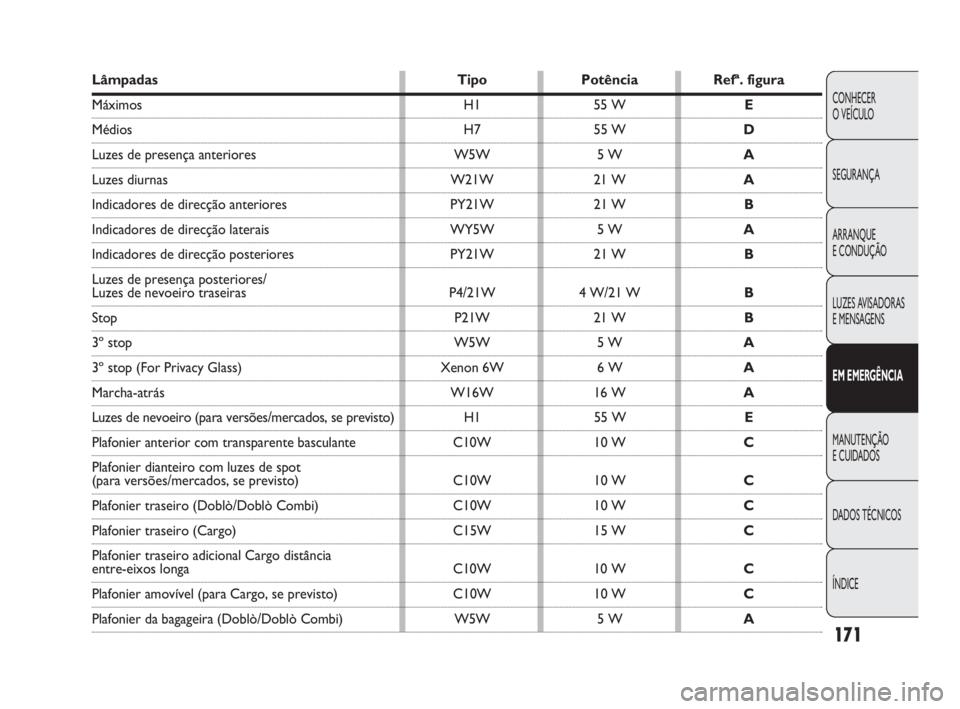

Lâmpadas Tipo Potência Refª. figura
Máximos H1 55 W E
Médios H7 55 WD
Luzes de presença anteriores W5W 5 WA
Luzes diurnas W21W 21 WA
Indicadores de direcção anteriores PY21W 21 WB
Indicadores de direcção laterais WY5W 5 WA
Indicadores de direcção posteriores PY21W 21 WB
Luzes de presença posteriores/
Luzes de nevoeiro traseiras P4/21W 4 W/21 WB
Stop P21W 21 WB
3º stop W5W 5 WA
3º stop (For Privacy Glass) Xenon 6W 6 WA
Marcha-atrás W16W 16 WA
Luzes de nevoeiro (para versões/mercados, se previsto) H1 55 WE
Plafonier anterior com transparente basculante C10W 10 WC
Plafonier dianteiro com luzes de spot
(para versões/mercados, se previsto) C10W 10 WC
Plafonier traseiro (Doblò/Doblò Combi) C10W 10 WC
Plafonier traseiro (Cargo) C15W 15 WC
Plafonier traseiro adicional Cargo distância
entre-eixos longa C10W 10 WC
Plafonier amovível (para Cargo, se previsto) C10W 10 WC
Plafonier da bagageira (Doblò/Doblò Combi) W5W 5 WA
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 171

F0V0028mfig. 150F0V0029mfig. 151

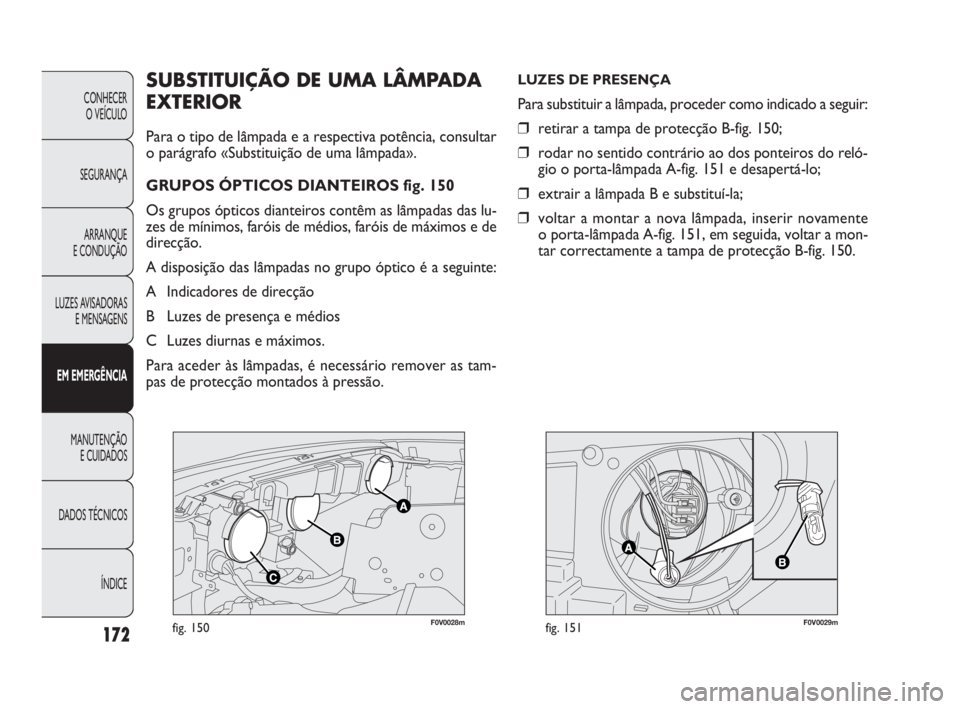

SUBSTITUIÇÃO DE UMA LÂMPADA
EXTERIOR
Para o tipo de lâmpada e a respectiva potência, consultar
o parágrafo «Substituição de uma lâmpada».
GRUPOS ÓPTICOS DIANTEIROS fig. 150
Os grupos ópticos dianteiros contêm as lâmpadas das lu-
zes de mínimos, faróis de médios, faróis de máximos e de
direcção.
A disposição das lâmpadas no grupo óptico é a seguinte:
A Indicadores de direcção
B Luzes de presença e médios
C Luzes diurnas e máximos.
Para aceder às lâmpadas, é necessário remover as tam-
pas de protecção montados à pressão.
172
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
LUZES DE PRESENÇA
Para substituir a lâmpada, proceder como indicado a seguir:
❒retirar a tampa de protecção B-fig. 150;
❒rodar no sentido contrário ao dos ponteiros do reló-
gio o porta-lâmpada A-fig. 151 e desapertá-lo;
❒extrair a lâmpada B e substituí-la;
❒voltar a montar a nova lâmpada, inserir novamente
o porta-lâmpada A-fig. 151, em seguida, voltar a mon-
tar correctamente a tampa de protecção B-fig. 150.
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 172

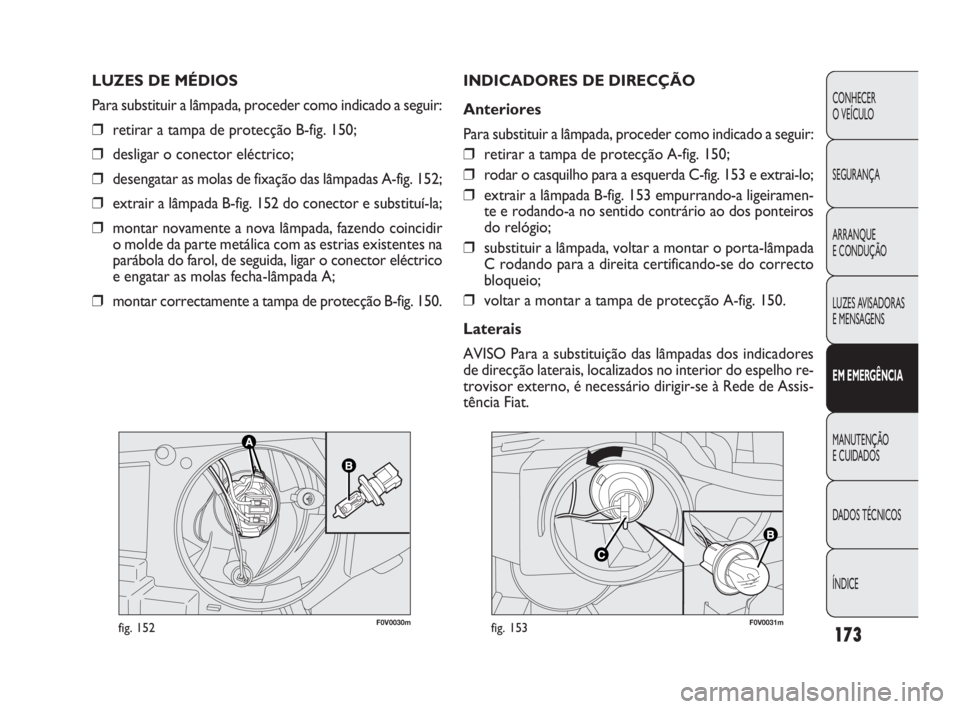

F0V0030mfig. 152F0V0031mfig. 153
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder como indicado a seguir:
❒retirar a tampa de protecção A-fig. 150;
❒rodar o casquilho para a esquerda C-fig. 153 e extrai-lo;
❒extrair a lâmpada B-fig. 153 empurrando-a ligeiramen-
te e rodando-a no sentido contrário ao dos ponteiros
do relógio;
❒substituir a lâmpada, voltar a montar o porta-lâmpada
C rodando para a direita certificando-se do correcto
bloqueio;
❒voltar a montar a tampa de protecção A-fig. 150.
Laterais
AVISO Para a substituição das lâmpadas dos indicadores
de direcção laterais, localizados no interior do espelho re-
trovisor externo, é necessário dirigir-se à Rede de Assis-
tência Fiat. LUZES DE MÉDIOS
Para substituir a lâmpada, proceder como indicado a seguir:
❒retirar a tampa de protecção B-fig. 150;
❒desligar o conector eléctrico;
❒desengatar as molas de fixação das lâmpadas A-fig. 152;
❒extrair a lâmpada B-fig. 152 do conector e substituí-la;
❒montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes na
parábola do farol, de seguida, ligar o conector eléctrico
e engatar as molas fecha-lâmpada A;
❒montar correctamente a tampa de protecção B-fig. 150.
173
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 173

F0V0032mfig. 154F0V0033mfig. 155

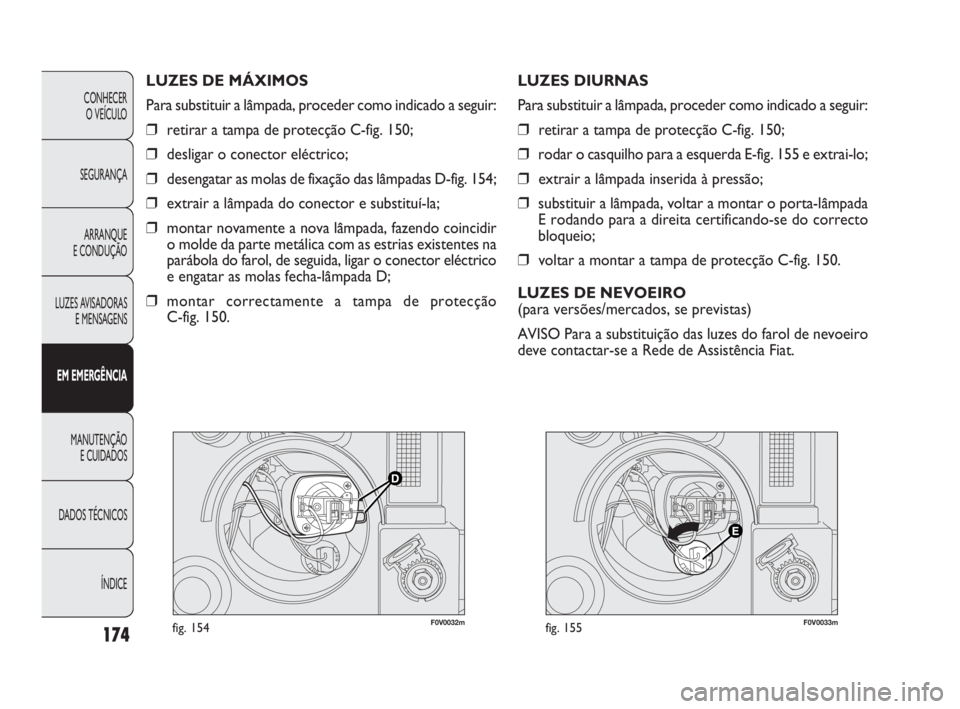

LUZES DIURNAS
Para substituir a lâmpada, proceder como indicado a seguir:
❒retirar a tampa de protecção C-fig. 150;
❒rodar o casquilho para a esquerda E-fig. 155 e extrai-lo;
❒extrair a lâmpada inserida à pressão;
❒substituir a lâmpada, voltar a montar o porta-lâmpada
E rodando para a direita certificando-se do correcto
bloqueio;
❒voltar a montar a tampa de protecção C-fig. 150.
LUZES DE NEVOEIRO
(para versões/mercados, se previstas)
AVISO Para a substituição das luzes do farol de nevoeiro
deve contactar-se a Rede de Assistência Fiat. LUZES DE MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❒retirar a tampa de protecção C-fig. 150;
❒desligar o conector eléctrico;
❒desengatar as molas de fixação das lâmpadas D-fig. 154;
❒extrair a lâmpada do conector e substituí-la;
❒montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes na
parábola do farol, de seguida, ligar o conector eléctrico
e engatar as molas fecha-lâmpada D;
❒montar correctamente a tampa de protecção
C-fig. 150.
174
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 174

Para aceder às lâmpadas A – B – D – F é necessário de-
sapertar os 4 parafusos de fixação E-fig. 157 e extrair
o porta-lâmpadas. Para substituir a lâmpada, empurrá-la
ligeiramente e rodá-la para a esquerda (bloqueio de «baio-

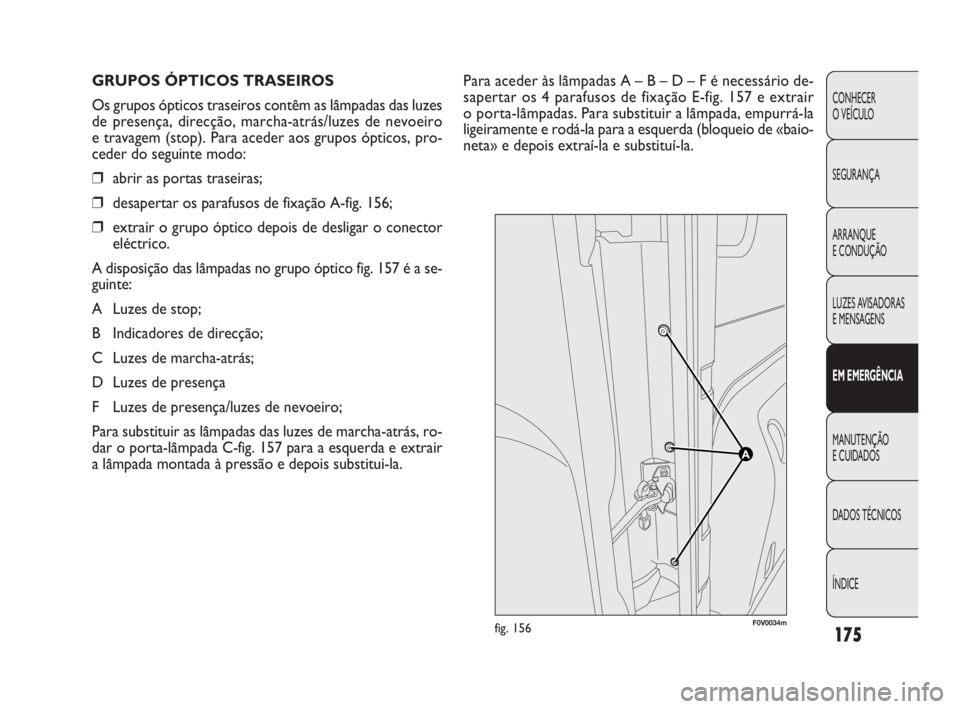

neta» e depois extraí-la e substituí-la. GRUPOS ÓPTICOS TRASEIROS
Os grupos ópticos traseiros contêm as lâmpadas das luzes
de presença, direcção, marcha-atrás/luzes de nevoeiro
e travagem (stop). Para aceder aos grupos ópticos, pro-
ceder do seguinte modo:
❒abrir as portas traseiras;
❒desapertar os parafusos de fixação A-fig. 156;
❒extrair o grupo óptico depois de desligar o conector
eléctrico.
A disposição das lâmpadas no grupo óptico fig. 157 é a se-
guinte:
A Luzes de stop;
B Indicadores de direcção;
C Luzes de marcha-atrás;
D Luzes de presença
F Luzes de presença/luzes de nevoeiro;
Para substituir as lâmpadas das luzes de marcha-atrás, ro-
dar o porta-lâmpada C-fig. 157 para a esquerda e extrair
a lâmpada montada à pressão e depois substitui-la.
175
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0034mfig. 156
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 175

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

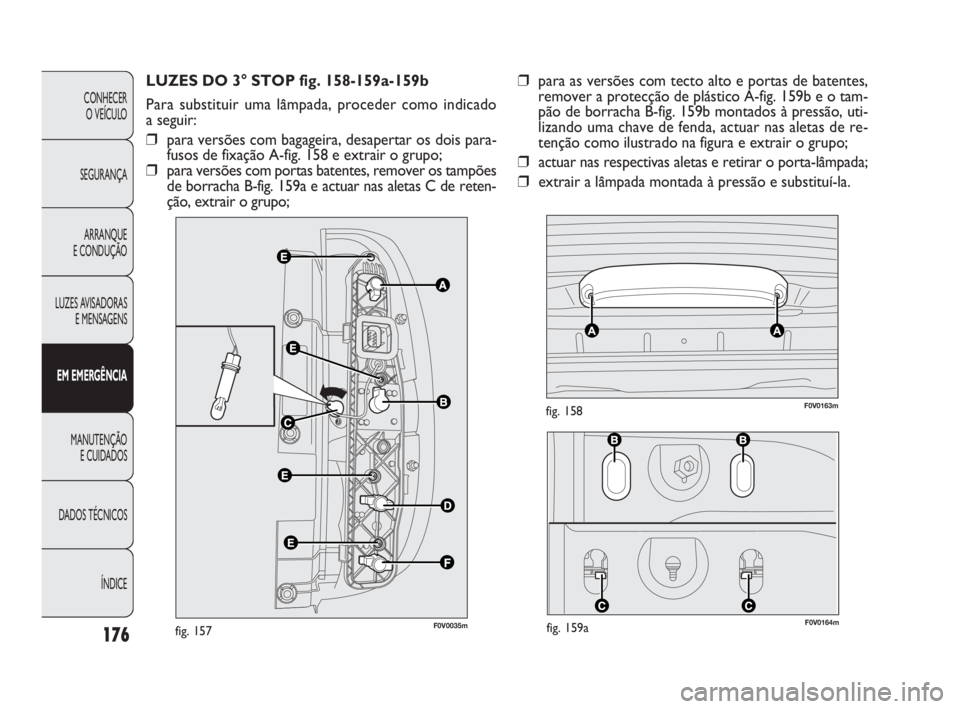

LUZES DO 3° STOP fig. 158-159a-159b
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒para versões com bagageira, desapertar os dois para-
fusos de fixação A-fig. 158 e extrair o grupo;
❒para versões com portas batentes, remover os tampões
de borracha B-fig. 159a e actuar nas aletas C de reten-
ção, extrair o grupo;❒para as versões com tecto alto e portas de batentes,
remover a protecção de plástico A-fig. 159b e o tam-
pão de borracha B-fig. 159b montados à pressão, uti-
lizando uma chave de fenda, actuar nas aletas de re-
tenção como ilustrado na figura e extrair o grupo;
❒actuar nas respectivas aletas e retirar o porta-lâmpada;
❒extrair a lâmpada montada à pressão e substituí-la.
F0V0035mfig. 157
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 176

F0V0037mfig. 161
F0V0179mfig. 160
F0V0231mfig. 159b

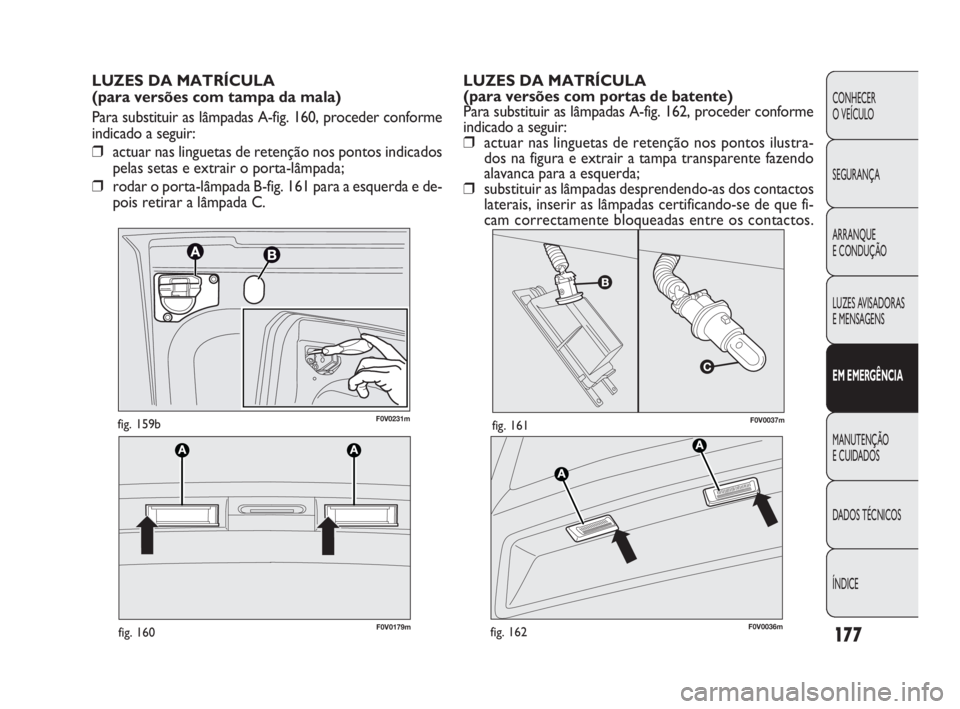

LUZES DA MATRÍCULA
(para versões com portas de batente)
Para substituir as lâmpadas A-fig. 162, proceder conforme
indicado a seguir:
❒actuar nas linguetas de retenção nos pontos ilustra-
dos na figura e extrair a tampa transparente fazendo
alavanca para a esquerda;
❒substituir as lâmpadas desprendendo-as dos contactos
laterais, inserir as lâmpadas certificando-se de que fi-
cam correctamente bloqueadas entre os contactos. LUZES DA MATRÍCULA
(para versões com tampa da mala)
Para substituir as lâmpadas A-fig. 160, proceder conforme
indicado a seguir:
❒actuar nas linguetas de retenção nos pontos indicados
pelas setas e extrair o porta-lâmpada;
❒rodar o porta-lâmpada B-fig. 161 para a esquerda e de-
pois retirar a lâmpada C.
177
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0036mfig. 162
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 177

❒abrir a cobertura B-fig. 164 como indicado;
❒substituir a lâmpada C-fig. 165 desapertando-a dos con-
tactos laterais e inserir a nova lâmpada certificando-se
de que a mesma está correctamente bloqueada entre
os contactos;
❒voltar a fechar a cobertura e fixar o plafonier na res-

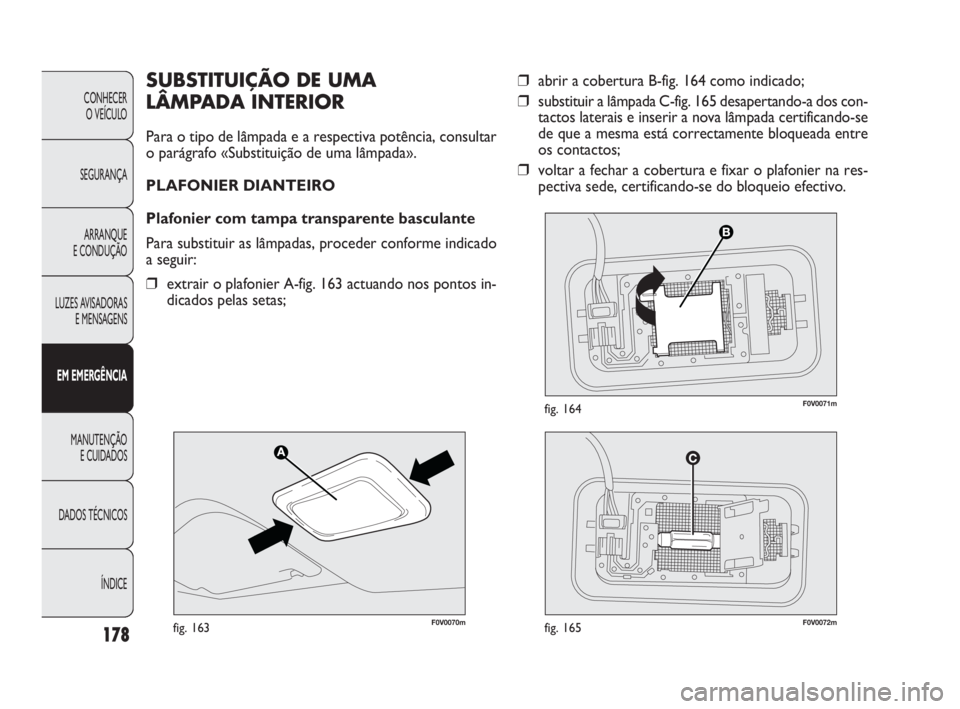

pectiva sede, certificando-se do bloqueio efectivo.SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIOR
Para o tipo de lâmpada e a respectiva potência, consultar
o parágrafo «Substituição de uma lâmpada».
PLAFONIER DIANTEIRO
Plafonier com tampa transparente basculante
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❒extrair o plafonier A-fig. 163 actuando nos pontos in-
dicados pelas setas;
178
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 178

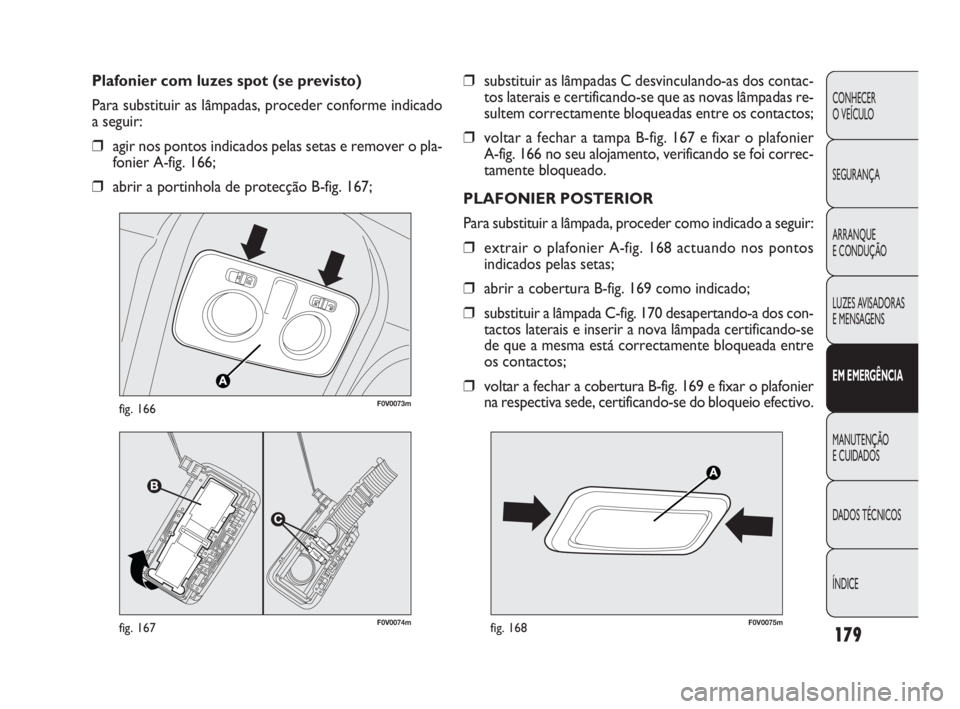

❒substituir as lâmpadas C desvinculando-as dos contac-
tos laterais e certificando-se que as novas lâmpadas re-
sultem correctamente bloqueadas entre os contactos;
❒voltar a fechar a tampa B-fig. 167 e fixar o plafonier
A-fig. 166 no seu alojamento, verificando se foi correc-
tamente bloqueado.
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❒extrair o plafonier A-fig. 168 actuando nos pontos
indicados pelas setas;
❒abrir a cobertura B-fig. 169 como indicado;
❒substituir a lâmpada C-fig. 170 desapertando-a dos con-
tactos laterais e inserir a nova lâmpada certificando-se
de que a mesma está correctamente bloqueada entre
os contactos;
❒voltar a fechar a cobertura B-fig. 169 e fixar o plafonier
na respectiva sede, certificando-se do bloqueio efectivo. Plafonier com luzes spot (se previsto)
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❒agir nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 166;
❒abrir a portinhola de protecção B-fig. 167;
179
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 179
