FIAT DOBLO COMBI 2011 Drift- och underhållshandbok (in Swedish)

F0V0204mbild 90

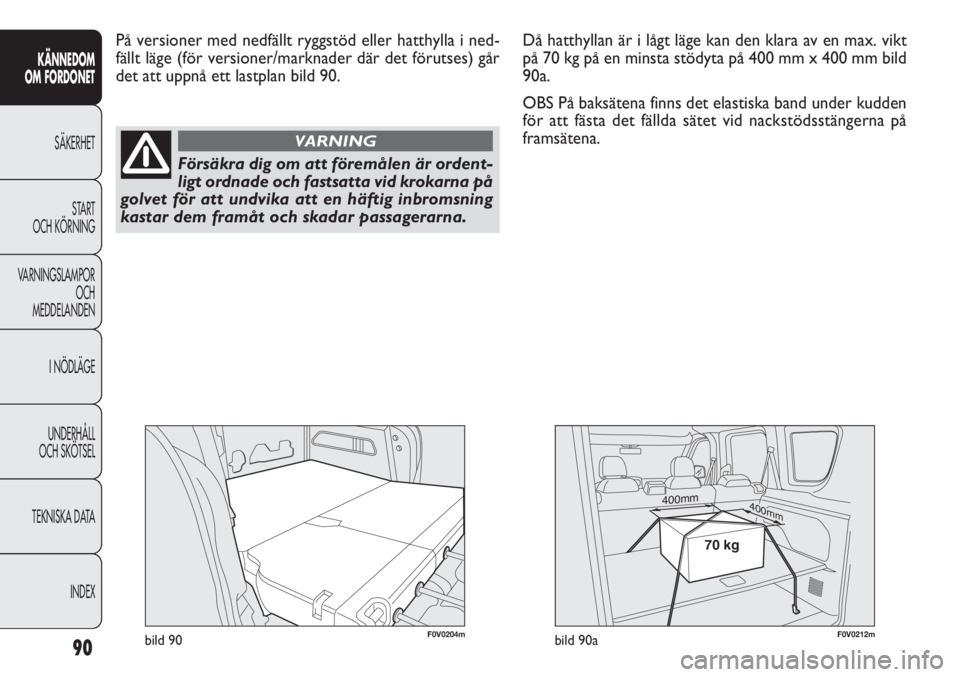

På versioner med nedfällt ryggstöd eller hatthylla i ned-
fällt läge (för versioner/marknader där det förutses) går
det att uppnå ett lastplan bild 90.
90
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
400mm400mm
70 kg
F0V0212mbild 90a
Försäkra dig om att föremålen är ordent-
ligt ordnade och fastsatta vid krokarna på
golvet för att undvika att en häftig inbromsning
kastar dem framåt och skadar passagerarna.
VARNING
Då hatthyllan är i lågt läge kan den klara av en max. vikt
på 70 kg på en minsta stödyta på 400 mm x 400 mm bild
90a.
OBS På baksätena finns det elastiska band under kudden
för att fästa det fällda sätet vid nackstödsstängerna på
framsätena.

91
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0122mbild 92
F0V0114mbild 91

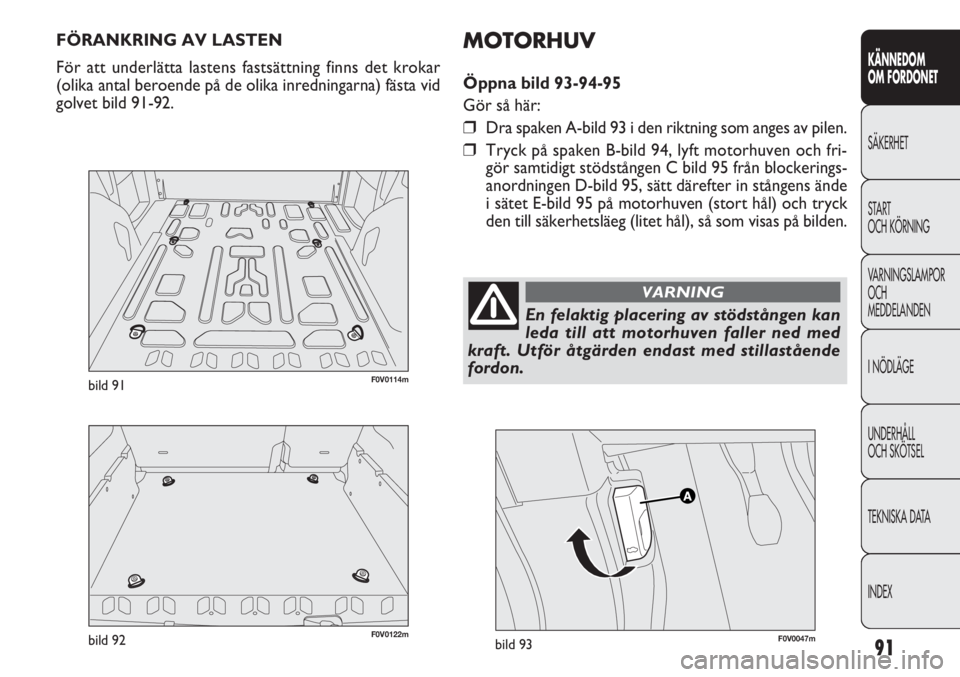

FÖRANKRING AV LASTEN
För att underlätta lastens fastsättning finns det krokar
(olika antal beroende på de olika inredningarna) fästa vid
golvet bild 91-92.
F0V0047mbild 93
MOTORHUV
Öppna bild 93-94-95
Gör så här:
❒Dra spaken A-bild 93 i den riktning som anges av pilen.
❒Tryck på spaken B-bild 94, lyft motorhuven och fri-
gör samtidigt stödstången C bild 95 från blockerings-
anordningen D-bild 95, sätt därefter in stångens ände
i sätet E-bild 95 på motorhuven (stort hål) och tryck
den till säkerhetsläeg (litet hål), så som visas på bilden.
En felaktig placering av stödstången kan
leda till att motorhuven faller ned med
kraft. Utför åtgärden endast med stillastående
fordon.
VARNING

F0V0048mbild 9492
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

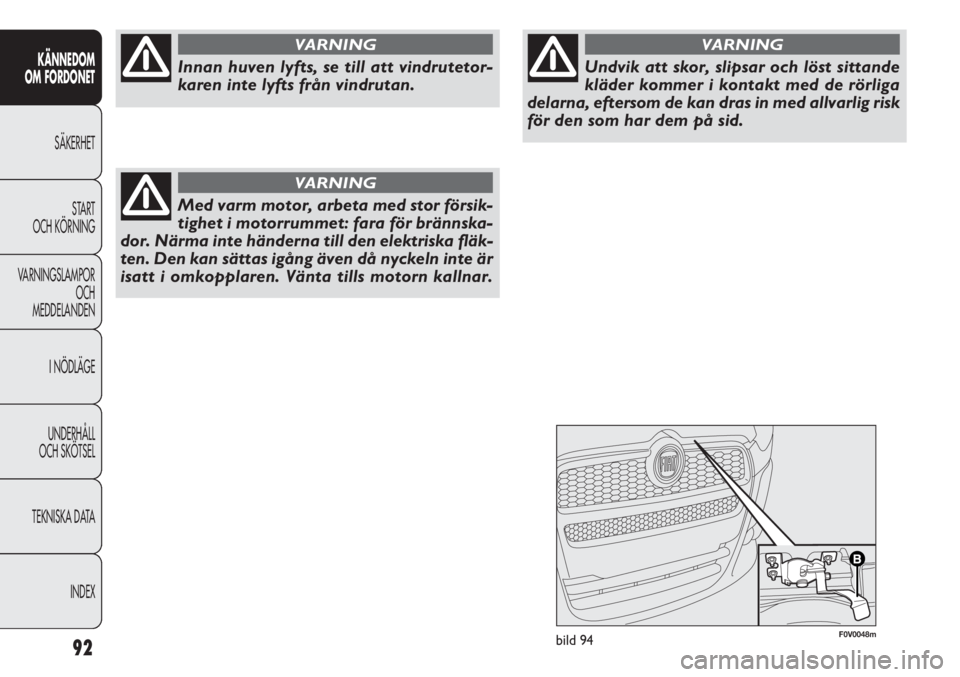

Innan huven lyfts, se till att vindrutetor-
karen inte lyfts från vindrutan.
VARNING
Med varm motor, arbeta med stor försik-
tighet i motorrummet: fara för brännska-
dor. Närma inte händerna till den elektriska fläk-
ten. Den kan sättas igång även då nyckeln inte är
isatt i omkopplaren. Vänta tills motorn kallnar.
VARNING
Undvik att skor, slipsar och löst sittande
kläder kommer i kontakt med de rörliga
delarna, eftersom de kan dras in med allvarlig risk
för den som har dem på sid.
VARNING

93
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

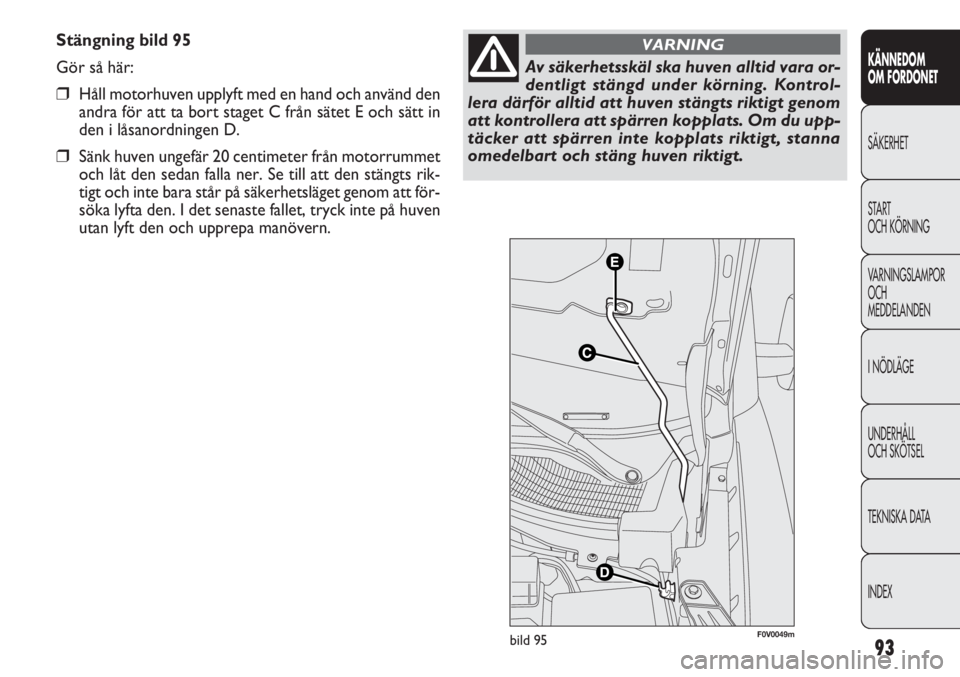

Stängning bild 95
Gör så här:
❒Håll motorhuven upplyft med en hand och använd den
andra för att ta bort staget C från sätet E och sätt in
den i låsanordningen D.
❒Sänk huven ungefär 20 centimeter från motorrummet
och låt den sedan falla ner. Se till att den stängts rik-
tigt och inte bara står på säkerhetsläget genom att för-
söka lyfta den. I det senaste fallet, tryck inte på huven
utan lyft den och upprepa manövern.
Av säkerhetsskäl ska huven alltid vara or-
dentligt stängd under körning. Kontrol-
lera därför alltid att huven stängts riktigt genom
att kontrollera att spärren kopplats. Om du upp-
täcker att spärren inte kopplats riktigt, stanna
omedelbart och stäng huven riktigt.
VARNING
F0V0049mbild 95

94
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0123mbild 99

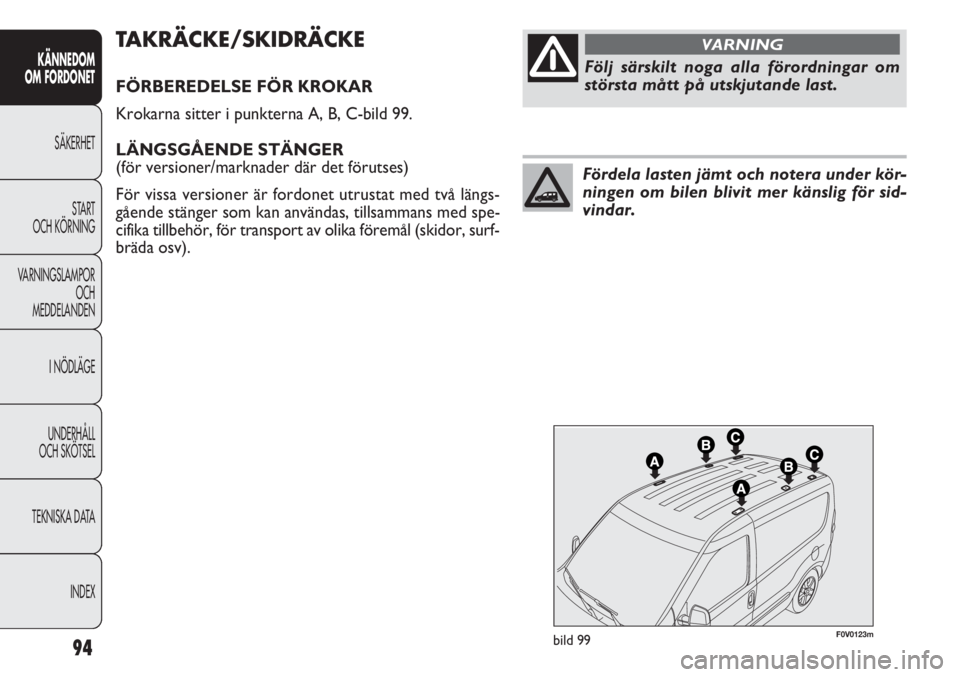

TAKRÄCKE/SKIDRÄCKE
FÖRBEREDELSE FÖR KROKAR
Krokarna sitter i punkterna A, B, C-bild 99.
LÄNGSGÅENDE STÄNGER
(för versioner/mark nader där det förutses)
För vissa versioner är fordonet utrustat med två längs-
gående stänger som kan användas, tillsammans med spe-
cifika tillbehör, för transport av olika föremål (skidor, surf-
bräda osv).
Följ särskilt noga alla förordningar om
största mått på utskjutande last.
VARNING
Fördela lasten jämt och notera under kör-
ningen om bilen blivit mer känslig för sid-
vindar.

95
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0021mbild 100

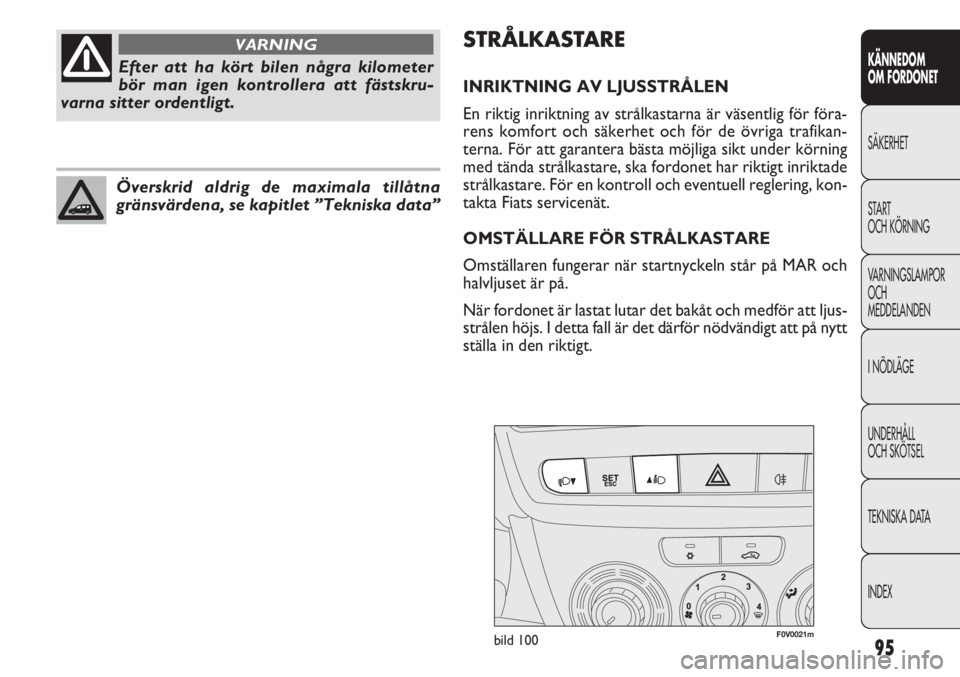

STRÅLKASTA RE
INRIKTNING AV LJUSSTRÅLEN
En riktig inriktning av strålkastarna är väsentlig för föra-
rens komfort och säkerhet och för de övriga trafikan-
terna. För att garantera bästa möjliga sikt under körning
med tända strålkastare, ska fordonet har riktigt inriktade
strålkastare. För en kontroll och eventuell reglering, kon-
takta Fiats servicenät.
OMSTÄLLARE FÖR STRÅLKASTARE
Omställaren fungerar när startnyckeln står på MAR och
halvljuset är på.
När fordonet är lastat lutar det bakåt och medför att ljus-
strålen höjs. I detta fall är det därför nödvändigt att på nytt
ställa in den riktigt.
Efter att ha kört bilen några kilometer
bör man igen kontrollera att fästskru-
varna sitter ordentligt.
VARNING
Överskrid aldrig de maximala tillåtna
gränsvärdena, se kapitlet ”Tekniska data”

96
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

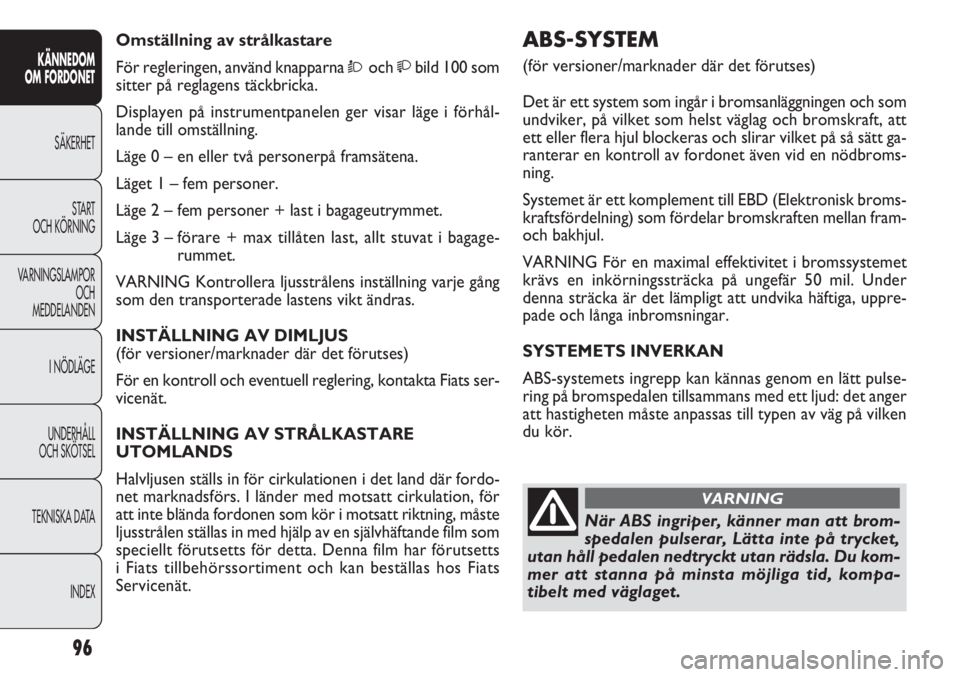

ABS-SYSTEM
(för versioner/mark nader där det förutses)
Det är ett system som ingår i bromsanläggningen och som
undviker, på vilket som helst väglag och bromskraft, att
ett eller flera hjul blockeras och slirar vilket på så sätt ga-
ranterar en kontroll av fordonet även vid en nödbroms-
ning.
Systemet är ett komplement till EBD (Elektronisk broms-
kraftsfördelning) som fördelar bromskraften mellan fram-
och bakhjul.
VARNING För en maximal effektivitet i bromssystemet
krävs en inkörningssträcka på ungefär 50 mil. Under
denna sträcka är det lämpligt att undvika häftiga, uppre-
pade och långa inbromsningar.
SYSTEMETS INVERKAN
ABS-systemets ingrepp kan kännas genom en lätt pulse-
ring på bromspedalen tillsammans med ett ljud: det anger
att hastigheten måste anpassas till typen av väg på vilken
du kör. Omställning av strålkastare
För regleringen, använd knapparna Òoch bild 100 som
sitter på reglagens täckbricka.
Displayen på instrumentpanelen ger visar läge i förhål-
lande till omställning.
Läge 0 – en eller två personerpå framsätena.
Läget 1 – fem personer.
Läge 2 – fem personer + last i bagageutrymmet.
Läge 3 – förare + max tillåten last, allt stuvat i bagage-
rummet.
VARNING Kontrollera ljusstrålens inställning varje gång
som den transporterade lastens vikt ändras.
INSTÄLLNING AV DIMLJUS
(för versioner/mark nader där det förutses)
För en kontroll och eventuell reglering, kontakta Fiats ser-
vicenät.
INSTÄLLNING AV STRÅLKASTARE
UTOMLANDS
Halvljusen ställs in för cirkulationen i det land där fordo-
net marknadsförs. I länder med motsatt cirkulation, för
att inte blända fordonen som kör i motsatt riktning, måste
ljusstrålen ställas in med hjälp av en självhäftande film som
speciellt förutsetts för detta. Denna film har förutsetts
i Fiats tillbehörssortiment och kan beställas hos Fiats
Servicenät.
När ABS ingriper, känner man att brom-
spedalen pulserar, Lätta inte på trycket,
utan håll pedalen nedtryckt utan rädsla. Du kom-
mer att stanna på minsta möjliga tid, kompa-
tibelt med väglaget.
VARNING

97
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

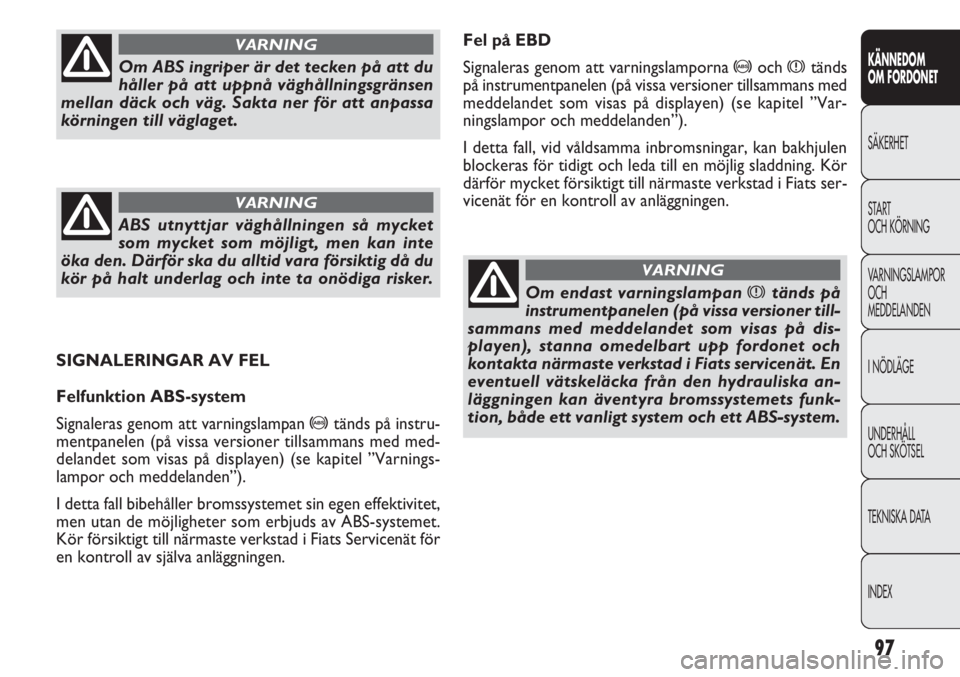

Fel på EBD
Signaleras genom att varningslamporna
>ochxtänds
på instrumentpanelen (på vissa versioner tillsammans med
meddelandet som visas på displayen) (se kapitel ”Var-
ningslampor och meddelanden”).
I detta fall, vid våldsamma inbromsningar, kan bakhjulen
blockeras för tidigt och leda till en möjlig sladdning. Kör
därför mycket försiktigt till närmaste verkstad i Fiats ser-
vicenät för en kontroll av anläggningen.
SIGNALERINGAR AV FEL
Felfunktion ABS-system
Signaleras genom att varningslampan
>tänds på instru-
mentpanelen (på vissa versioner tillsammans med med-
delandet som visas på displayen) (se kapitel ”Varnings-
lampor och meddelanden”).
I detta fall bibehåller bromssystemet sin egen effektivitet,
men utan de möjligheter som erbjuds av ABS-systemet.
Kör försiktigt till närmaste verkstad i Fiats Servicenät för
en kontroll av själva anläggningen.
Om ABS ingriper är det tecken på att du
håller på att uppnå väghållningsgränsen
mellan däck och väg. Sakta ner för att anpassa
körningen till väglaget.
VARNING
ABS utnyttjar väghållningen så mycket
som mycket som möjligt, men kan inte
öka den. Därför ska du alltid vara försiktig då du
kör på halt underlag och inte ta onödiga risker.
VARNING
Om endast varningslampan xtänds på
instrumentpanelen (på vissa versioner till-
sammans med meddelandet som visas på dis-
playen), stanna omedelbart upp fordonet och
kontakta närmaste verkstad i Fiats servicenät. En
eventuell vätskeläcka från den hydrauliska an-
läggningen kan äventyra bromssystemets funk-
tion, både ett vanligt system och ett ABS-system.
VARNING

98
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

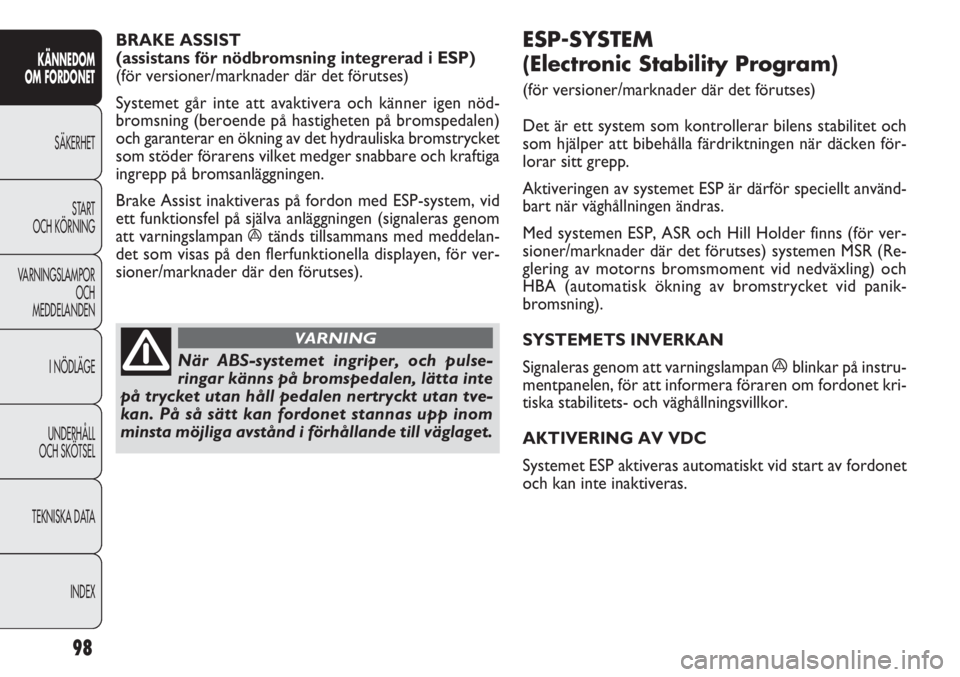

ESP-SYSTEM
(Electronic Stability Program)
(för versioner/mark nader där det förutses)
Det är ett system som kontrollerar bilens stabilitet och
som hjälper att bibehålla färdriktningen när däcken för-
lorar sitt grepp.
Aktiveringen av systemet ESP är därför speciellt använd-
bart när väghållningen ändras.
Med systemen ESP, ASR och Hill Holder finns (för ver-
sioner/marknader där det förutses) systemen MSR (Re-
glering av motorns bromsmoment vid nedväxling) och
HBA (automatisk ökning av bromstrycket vid panik-
bromsning).
SYSTEMETS INVERKAN
Signaleras genom att varningslampan
áblinkar på instru-
mentpanelen, för att informera föraren om fordonet kri-
tiska stabilitets- och väghållningsvillkor.
AKTIVERING AV VDC
Systemet ESP aktiveras automatiskt vid start av fordonet
och kan inte inaktiveras. BRAKE ASSIST
(assistans för nödbromsning integrerad i ESP)
(för versioner/mark nader där det förutses)
Systemet går inte att avaktivera och känner igen nöd-
bromsning (beroende på hastigheten på bromspedalen)
och garanterar en ökning av det hydrauliska bromstrycket
som stöder förarens vilket medger snabbare och kraftiga
ingrepp på bromsanläggningen.
Brake Assist inaktiveras på fordon med ESP-system, vid
ett funktionsfel på själva anläggningen (signaleras genom
att varningslampan
átänds tillsammans med meddelan-
det som visas på den flerfunktionella displayen, för ver-
sioner/marknader där den förutses).
När ABS-systemet ingriper, och pulse-
ringar känns på bromspedalen, lätta inte
på trycket utan håll pedalen nertryckt utan tve-
kan. På så sätt kan fordonet stannas upp inom
minsta möjliga avstånd i förhållande till väglaget.
VARNING

99
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

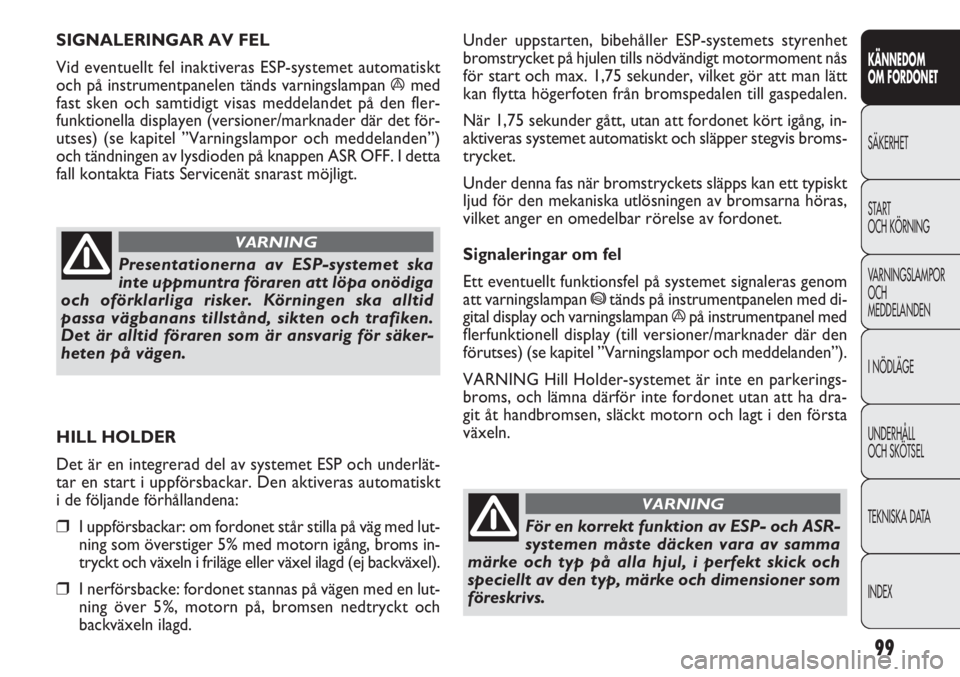

Under uppstarten, bibehåller ESP-systemets styrenhet
bromstrycket på hjulen tills nödvändigt motormoment nås
för start och max. 1,75 sekunder, vilket gör att man lätt
kan flytta högerfoten från bromspedalen till gaspedalen.
När 1,75 sekunder gått, utan att fordonet kört igång, in-
aktiveras systemet automatiskt och släpper stegvis broms-
trycket.
Under denna fas när bromstryckets släpps kan ett typiskt
ljud för den mekaniska utlösningen av bromsarna höras,
vilket anger en omedelbar rörelse av fordonet.
Signaleringar om fel
Ett eventuellt funktionsfel på systemet signaleras genom
att varningslampan
*tänds på instrumentpanelen med di-
gital display och varningslampan
ápå instrumentpanel med
flerfunktionell display (till versioner/marknader där den
förutses) (se kapitel ”Varningslampor och meddelanden”).
VARNING Hill Holder-systemet är inte en parkerings-
broms, och lämna därför inte fordonet utan att ha dra-
git åt handbromsen, släckt motorn och lagt i den första
växeln. SIGNALERINGAR AV FEL
Vid eventuellt fel inaktiveras ESP-systemet automatiskt
och på instrumentpanelen tänds varningslampan
ámed
fast sken och samtidigt visas meddelandet på den fler-
funktionella displayen (versioner/marknader där det för-
utses) (se kapitel ”Varningslampor och meddelanden”)
och tändningen av lysdioden på knappen ASR OFF. I detta
fall kontakta Fiats Servicenät snarast möjligt.
Presentationerna av ESP-systemet ska
inte uppmuntra föraren att löpa onödiga
och oförklarliga risker. Körningen ska alltid
passa vägbanans tillstånd, sikten och trafiken.
Det är alltid föraren som är ansvarig för säker-
heten på vägen.
VARNING
HILL HOLDER
Det är en integrerad del av systemet ESP och underlät-
tar en start i uppförsbackar. Den aktiveras automatiskt
i de följande förhållandena:
❒I uppförsbackar: om fordonet står stilla på väg med lut-
ning som överstiger 5% med motorn igång, broms in-
tryckt och växeln i friläge eller växel ilagd (ej backväxel).
❒I nerförsbacke: fordonet stannas på vägen med en lut-
ning över 5%, motorn på, bromsen nedtryckt och
backväxeln ilagd.
För en korrekt funktion av ESP- och ASR-
systemen måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick och
speciellt av den typ, märke och dimensioner som
föreskrivs.
VARNING
