Draaldrigurnyckelnnärfordonetärirö-
relse. Ratten låser sig automatiskt vid den
första styrningen. Detta gäller alltid, även då for-
donets bogseras.
VARNING
Alla slags åtgärder inom eftermarknad
som påverkar styrning eller styrkolonnen
(t ex montering av stöldskydd) är absolut för-
bjudna. Utöver en försämring av systemets pre-
standa och garantin, kan detta orsaka allvarliga
säkerhetsproblem och bristande överensstäm-
melse med bilens typgodkännande.
VARNING
Ta alltid med startnyckeln när du stiger ur
bilen för att undvika att någon oavsiktligt
sätter igång kontrollerna. Kom ihåg att dra åt
handbromsen. Om fordonet har parkerats i upp-
försbacke, lägg i ettans växel. Om fordonet är
parkerat i nedförsbacke, lägg i backväxeln. Läm-
na aldrig kvar barn i bilen utan tillsyn.
VARNING
Page 12 of 274
11
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

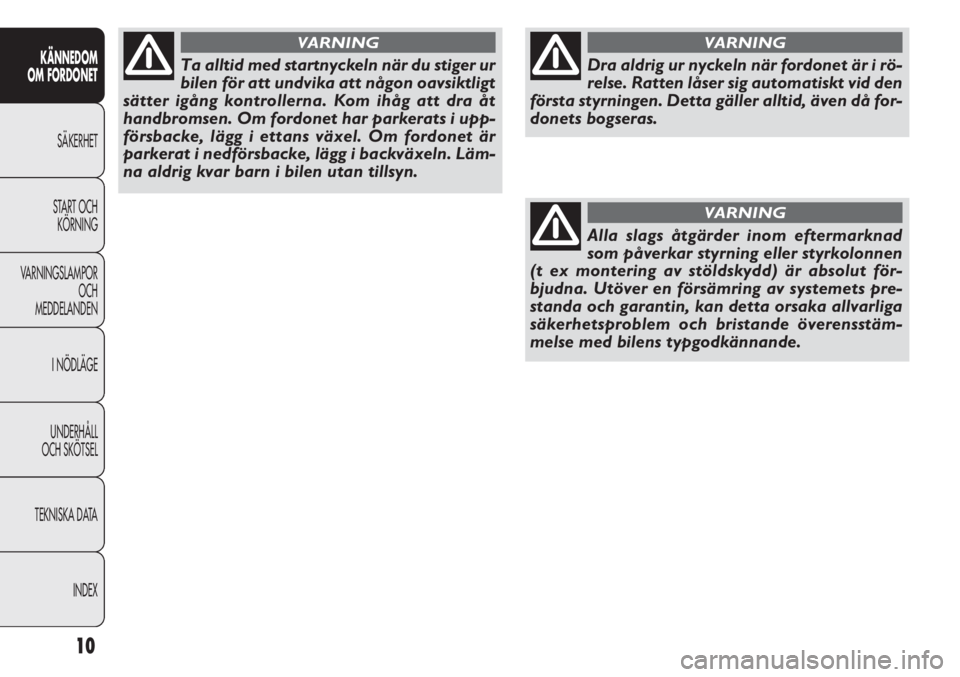

INSTRUMENTPANEL
Versioner med digital display
A Hastighetsmätare (hastighetsindi-
kator)
B Bränslets nivåindikator med var-
ningslampa för reservtank
C Motorns kylarvätsketemperatur-
visning med lysdiod för maximal
temperatur
D Varvräknare
E Digital display
Versioner med flerfunktionell
display
A Hastighetsmätare (hastighetsindi-
kator)
B Bränslets nivåindikator med var-
ningslampa för reservtank
C Motorns kylarvätsketemperatur-
visning med lysdiod för maximal
temperatur
D Varvräknare
E Flerfunktionell display
F0V0001mbild 9
F0V0002mbild 10
Page 13 of 274
12
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0007mbild 11F0V0008mbild 12
VARVRÄKNARE bild 12
Varvräknaren ger indikationer gällande motorvarvtal i mi-
nuten.
OBSERVERA! Den elektroniska insprutningens kontroll-
system blockerar progressivt bränsleflödet när motorn
står på ”övervarvning” med följande progressiva effekt-
förluster på själva motorn.
Varvräknaren, med motorn på minimalt motorvarvtal, kan
ange en stegvis eller plötslig ökning av varvtalet beroende
på situation.
Detta beteende är normalt och skall inte väcka bekym-
mer eftersom det kan uppstå till exempel när klimatan-
läggningen eller elfläkten aktiveras. I detta fall kan en
liten ökning av motorns minsta varvtal skydda batteri-

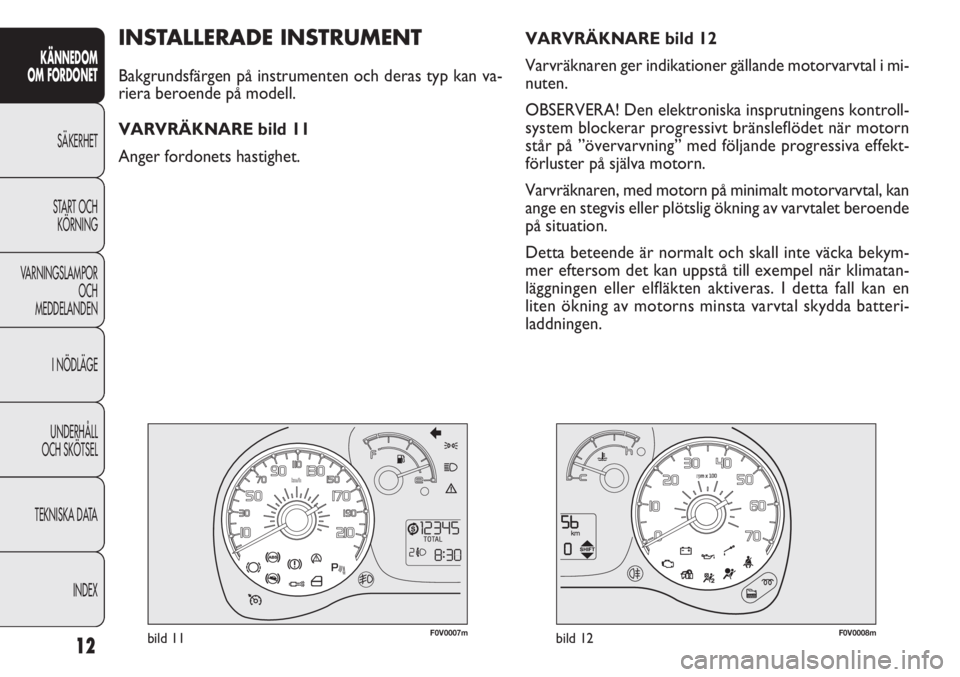

laddningen.INSTALLERADE INSTRUMENT
Bakgrundsfärgen på instrumenten och deras typ kan va-
riera beroende på modell.
VARVRÄKNARE bild 11
Anger fordonets hastighet.
Page 14 of 274
13
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0009mbild 13

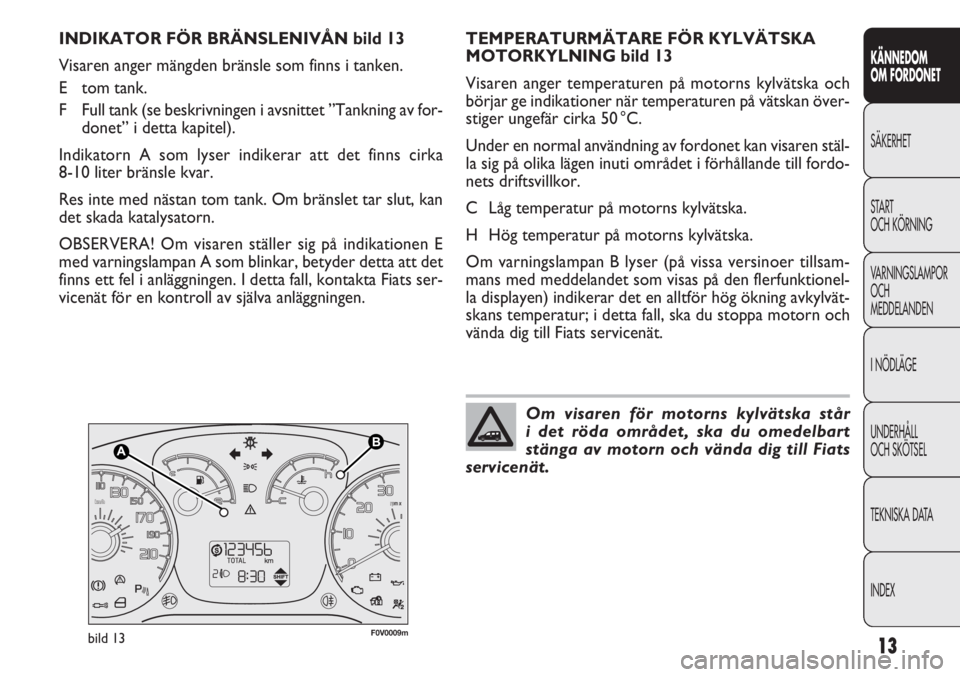

TEMPERATURMÄTARE FÖR KYLVÄTSKA
MOTORKYLNING bild 13
Visaren anger temperaturen på motorns kylvätska och
börjar ge indikationer när temperaturen på vätskan över-
stiger ungefär cirka 50 °C.
Under en normal användning av fordonet kan visaren stäl-
la sig på olika lägen inuti området i förhållande till fordo-
nets driftsvillkor.
C Låg temperatur på motorns kylvätska.
H Hög temperatur på motorns kylvätska.
Om varningslampan B lyser (på vissa versinoer tillsam-
mans med meddelandet som visas på den flerfunktionel-
la displayen) indikerar det en alltför hög ökning avkylvät-
skans temperatur; i detta fall, ska du stoppa motorn och
vända dig till Fiats servicenät. INDIKATOR FÖR BRÄNSLENIVÅN bild 13
Visaren anger mängden bränsle som finns i tanken.
E tom tank.
F Full tank (se beskrivningen i avsnittet ”Tankning av for-
donet” i detta kapitel).
Indikatorn A som lyser indikerar att det finns cirka
8-10 liter bränsle kvar.
Res inte med nästan tom tank. Om bränslet tar slut, kan
det skada katalysatorn.
OBSERVERA! Om visaren ställer sig på indikationen E
med varningslampan A som blinkar, betyder detta att det
finns ett fel i anläggningen. I detta fall, kontakta Fiats ser-
vicenät för en kontroll av själva anläggningen.
Om visaren för motorns kylvätska står
i det röda området, ska du omedelbart
stänga av motorn och vända dig till Fiats
servicenät.
Page 15 of 274
14
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

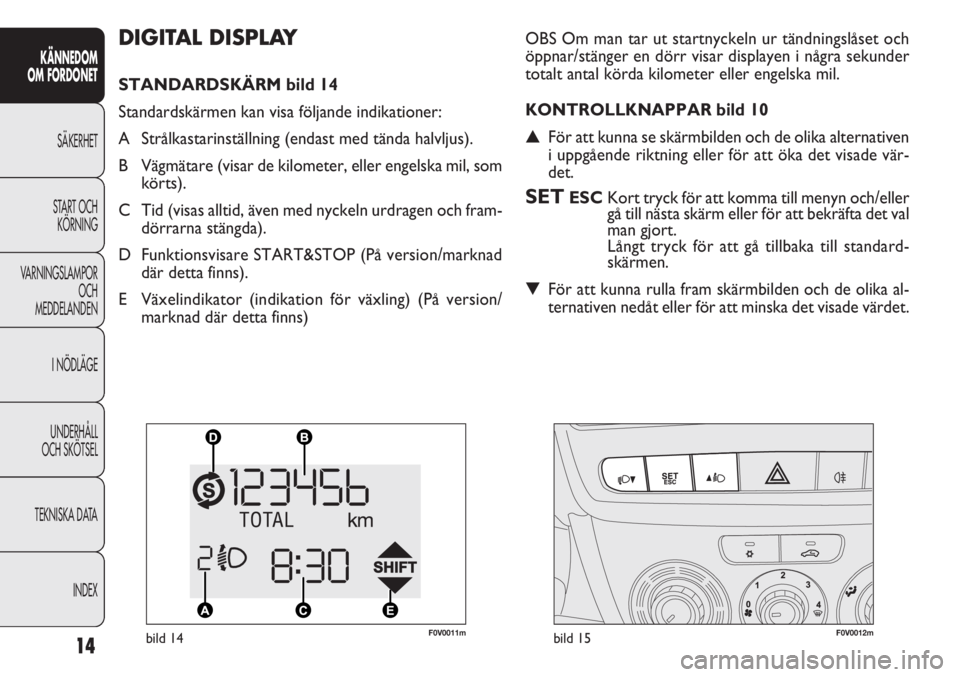

DIGITAL DISPLAY
STANDARDSKÄRM bild 14
Standardskärmen kan visa följande indikationer:
A Strålkastarinställning (endast med tända halvljus).
B Vägmätare (visar de kilometer, eller engelska mil, som
körts).
C Tid (visas alltid, även med nyckeln urdragen och fram-
dörrarna stängda).
D Funktionsvisare START&STOP (På version/marknad
där detta finns).
E Växelindikator (indikation för växling) (På version/
marknad där detta finns)OBS Om man tar ut startnyckeln ur tändningslåset och
öppnar/stänger en dörr visar displayen i några sekunder
totalt antal körda kilometer eller engelska mil.
KONTROLLKNAPPAR bild 10
▲För att kunna se skärmbilden och de olika alternativen
i uppgående riktning eller för att öka det visade vär-
det.
SETESCKort tryck för att komma till menyn och/eller
gå till nästa skärm eller för att bekräfta det val
man gjort.
Långt tryck för att gå tillbaka till standard-
skärmen.
▼För att kunna rulla fram skärmbilden och de olika al-
ternativen nedåt eller för att minska det visade värdet.
F0V0011mbild 14F0V0012mbild 15
Page 16 of 274
15
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
OBS Knapparna▲och▼aktiverar de olika funktionerna
beroende på följande situationer:
– Rulla fram menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under inställningarna.
MENU FÖR SET-UP
Menyn består av en serie funktioner som presenteras
”cirkulärt”. De väljs med knapparna▲och▼för en till-
gång till de olika alternativen för val och inställning (setup)
som ges nedan.
Menyn aktiveras genom att man trycker helt kort på knap-
pen SET ESC.
Genom att trycka en gång på knapparna▲och▼går det
att rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på alternativet
som väljs.
Menyn omfattar följande alternativ:
– ILLU (belysning)
– SPEED (hastighet)
– HOUR (timmar)
– UNIT (enhet)
– BUZZ (summer)
– BAG P (påse)
– DRLVal av ett menyalternativ
– Genom att trycka snabbt på knappen SET ESC, välj in-
ställningen av menyn som ska ändras.
– Med knapparna▲och▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck helt kort på knappen SET ESC, för att spara in-
ställningen i minnet och samtidigt gå tillbaka till den plats
i undermenyn där man var innan.
Val av ”Inställning av klockan”
– Genom att trycka snabbt på knappen SET ESC, välj den
första datan som ska ändras (timmar).
– Med knapparna▲och▼(med enkla tryck) kan den nya
inställningen väljas.
– Genom att trycka snabbt på knappen SET ESC, spara in-
ställningen i minnet och gå samtidigt till nästa alternativ
i inställningsmenyn (minuter).
– Efter att de ställts in med samma procedur, går du till-
baka till samma menyalternativ som valdes tidigare.
Page 17 of 274

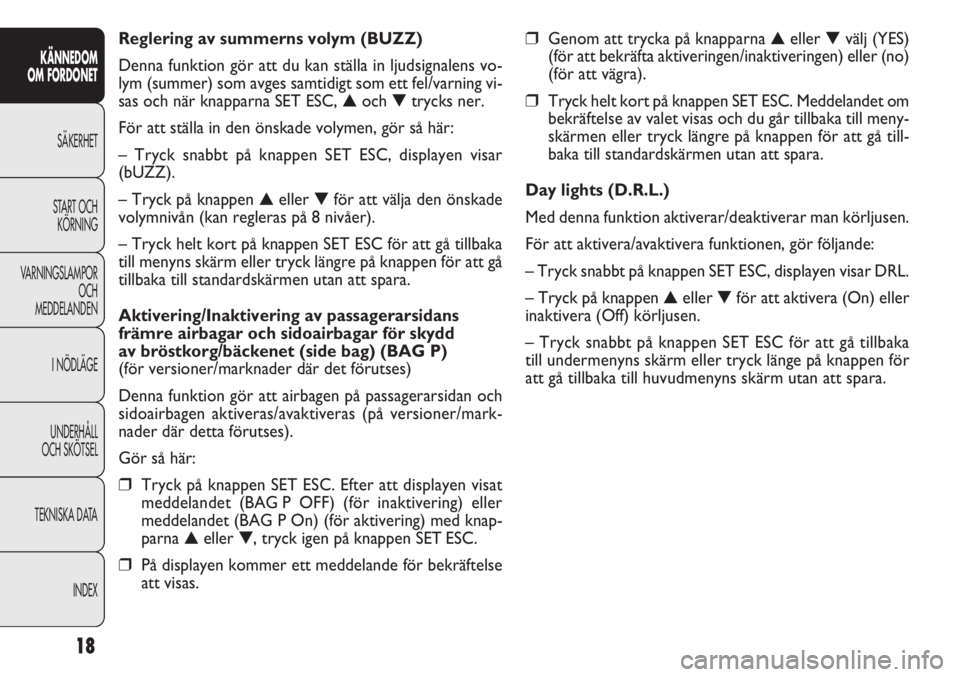

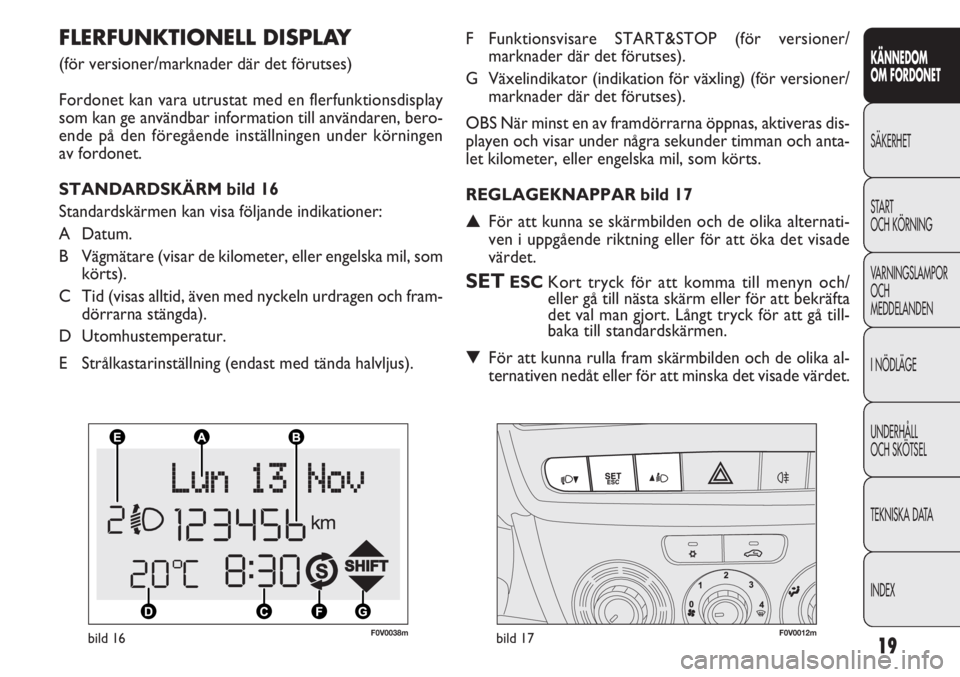

Följ nedanstående procedur för att reglera ljusstyrkan:
– Tryck snabbt på knappen SET ESC, displayen visar ILLU.
– Tryck på knappen▲eller▼för att utföra ställa in ljus-
styrkan.
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyskärmen eller tryck längre på knappen för att
gå tillbaka till huvudskärmen utan att spara.
Inställning av hastighetsgräns (SPEEd)
Denna funktion gör att du kan ställa in hastighetsgränsen
(km/h eller mph), över vilken användaren underrättas
(se kapitlet ”Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns gör man så här:
– Tryck snabbt på knappen SET ESC. Displayen visar tex-
ten (SPEEd) och måttenheten som tidigare ställts in (km/h)
eller (mph).
– Tryck på knappen▲eller▼för att aktivera (On) eller
inaktivera (Off) hastighetsgränsen.
– Om funktinoen har aktiverats (On), genom att trycka
på knapparna▲eller▼ska du välja önskad hastighets-
gräns och trycka på SET ESC för att bekräfta valet. Genom att trycka länge på knappen SET ESC
– Om du befinner dig på menynivån, lämnar du inställ-
ningsmenyns miljö.
– Om du befinner dig på inställningsnivån för ett menyal-
ternativ, går du tillbaka till menynnivån.
– Endast ändringar som redan sparats i minnet av använ-
daren sparas (redan bekräftade med knappen SET ESC).
Inställningsmenyns miljö är tidsinställd. Efter att menyn
lämnats på grund av denna tidsinställning sparas endast än-
dringar som redan sparats i minnet av användaren (redan
bekräftade med knappen SET ESC).

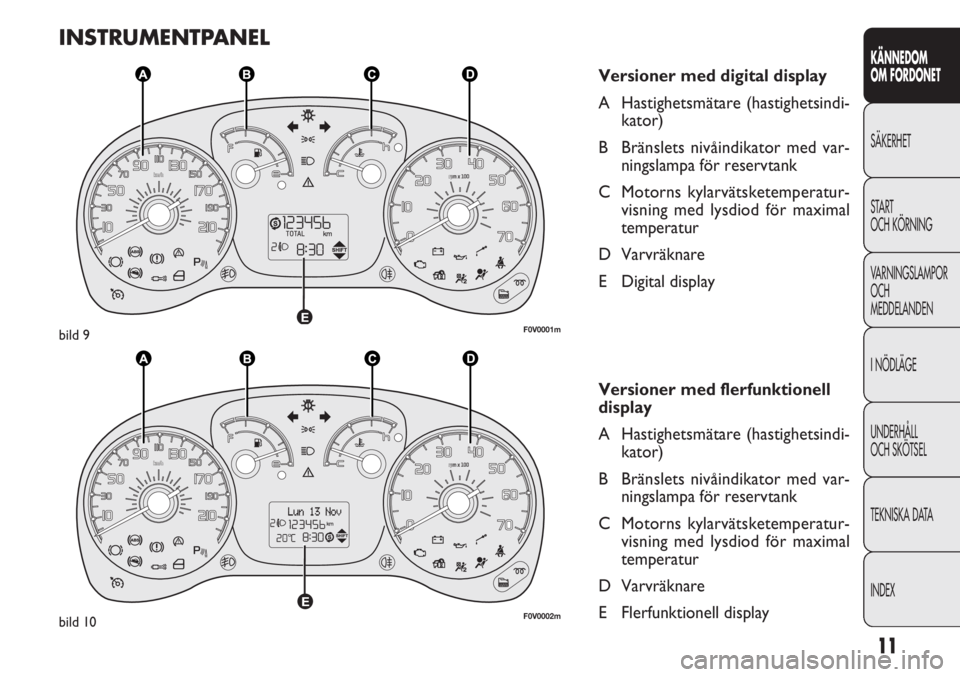

Reglering av belysningen inne i fordonet (ILLU)
Den här funktionen är tillgänglig med påsatt halvljus och
under natten för att reglera ljusstyrkan på instrument-
brädan, knapparna, bilradiodisplayen och displayen för den
automatiska klimatiseringsanläggningen.
Under dagen och med halvljuset på, lyser instrumentpa-
nelen, knapparna och bilradiodisplayen samt den automa-
tiska klimatiseringsanläggningen med maximal ljusstyrka.
16
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
Page 18 of 274
17
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

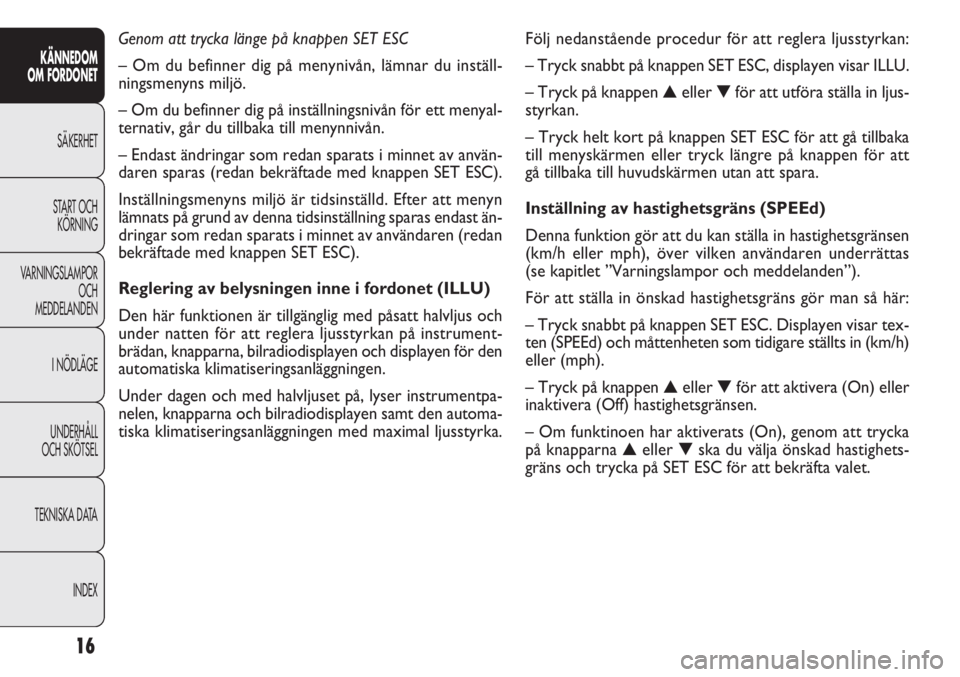

– Tryck snabbt på knappen▲eller▼för att ställa in.
– Tryck igen på knappen SET ESC och displayen visar siff-
rorna för minuter blinkande.
– Tryck på knappen▲eller▼för att utföra inställningen.
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyskärmen eller tryck längre på knappen för att
gå tillbaka till huvudskärmen utan att spara.
Inställning av måttenhet (Unit)
Denna funktion gör att du kan ställa in måttenheten.
Gör så här för att ställa in den:
– Tryck snabbt på knappen SET ESC. Displayen visar tex-
ten (Unit) och måttenheten som tidigare ställts in (km)
eller (mi).
– Tryck på knappen▲eller▼för att välja den önskade
måttenheten.
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyns skärm eller tryck längre på knappen för att
gå tillbaka till standardskärmen utan att spara. OBS Det går att ställa in mellan 30 och 200 km/h, eller 20
och 125 mph, enligt den måttenhet som har förinställts
(se stycket ”Inställning av måttenhet” nedan). Varje tryck
på knappen▲/▼medför en ökning/minskning med 5 en-
heter. Genom att hålla ner knappen▲/▼görs en auto-
matisk snabb ökning/minskning. När man närmar sig ön-
skat värde slutför man inställningen med enstaka tryck
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyns skärm eller tryck längre på knappen för att gå
tillbaka till standardskärmen utan att spara.
Om inställningen skall annulleras, gör så här:
– Tryck helt kort på knappen SET ESC. Displayen blinkar
och visar (On).
– Tryck på knappen▼, displayen blinkar och visar (Off).
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyskärmen eller tryck längre på knappen för att gå
tillbaka till huvudskärmen utan att spara.
Inställning av klockan (Timma)
Denna funktion gör att du kan ställa in klockan.
Gör så här för att ställa in den:
– Tryck snabbt på knappen SET ESC, displayen visar ”mi-
nuter” blinkande.
Page 19 of 274
18
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
❒Genom att trycka på knapparna▲eller▼välj (YES)
(för att bekräfta aktiveringen/inaktiveringen) eller (no)
(för att vägra).
❒Tryck helt kort på knappen SET ESC. Meddelandet om
bekräftelse av valet visas och du går tillbaka till meny-
skärmen eller tryck längre på knappen för att gå till-
baka till standardskärmen utan att spara.
Day lights (D.R.L.)
Med denna funktion aktiverar/deaktiverar man körljusen.
För att aktivera/avaktivera funktionen, gör följande:
– Tryck snabbt på knappen SET ESC, displayen visar DRL.
– Tryck på knappen▲eller▼för att aktivera (On) eller
inaktivera (Off) körljusen.
– Tryck snabbt på knappen SET ESC för att gå tillbaka
till undermenyns skärm eller tryck länge på knappen för
att gå tillbaka till huvudmenyns skärm utan att spara. Reglering av summerns volym (BUZZ)
Denna funktion gör att du kan ställa in ljudsignalens vo-
lym (summer) som avges samtidigt som ett fel/varning vi-
sas och när knapparna SET ESC,▲och▼trycks ner.
För att ställa in den önskade volymen, gör så här:
– Tryck snabbt på knappen SET ESC, displayen visar
(bUZZ).
– Tryck på knappen▲eller▼för att välja den önskade
volymnivån (kan regleras på 8 nivåer).
– Tryck helt kort på knappen SET ESC för att gå tillbaka
till menyns skärm eller tryck längre på knappen för att gå
tillbaka till standardskärmen utan att spara.
Aktivering/Inaktivering av passagerarsidans
främre airbagar och sidoairbagar för skydd
av bröstkorg/bäckenet (side bag) (BAG P)
(för versioner/marknader där det förutses)
Denna funktion gör att airbagen på passagerarsidan och
sidoairbagen aktiveras/avaktiveras (på versioner/mark-
nader där detta förutses).
Gör så här:
❒Tryck på knappen SET ESC. Efter att displayen visat
meddelandet (BAG P OFF) (för inaktivering) eller
meddelandet (BAG P On) (för aktivering) med knap-
parna▲eller▼, tryck igen på knappen SET ESC.
❒På displayen kommer ett meddelande för bekräftelse
att visas.
Page 20 of 274
19
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0038mbild 16F0V0012mbild 17
F Funktionsvisare START&STOP (för versioner/
marknader där det förutses).
G Växelindikator (indikation för växling) (för versioner/
marknader där det förutses).
OBS När minst en av framdörrarna öppnas, aktiveras dis-
playen och visar under några sekunder timman och anta-
let kilometer, eller engelska mil, som körts.
REGLAGEKNAPPAR bild 17
▲För att kunna se skärmbilden och de olika alternati-
ven i uppgående riktning eller för att öka det visade
värdet.
SETESCKort tryck för att komma till menyn och/
eller gå till nästa skärm eller för att bekräfta
det val man gjort. Långt tryck för att gå till-
baka till standardskärmen.
▼För att kunna rulla fram skärmbilden och de olika al-
ternativen nedåt eller för att minska det visade värdet.
FLERFUNKTIONELL DISPLAY
(för versioner/marknader där det förutses)
Fordonet kan vara utrustat med en flerfunktionsdisplay
som kan ge användbar information till användaren, bero-
ende på den föregående inställningen under körningen
av fordonet.
STANDARDSKÄRM bild 16
Standardskärmen kan visa följande indikationer:
A Datum.
B Vägmätare (visar de kilometer, eller engelska mil, som
körts).
C Tid (visas alltid, även med nyckeln urdragen och fram-
dörrarna stängda).
D Utomhustemperatur.
E Strålkastarinställning (endast med tända halvljus).
