Reglering av det fällbara ryggstödet
Lyft spakenB-bild 19och lyft dig försiktigt upp från
ryggstödet. Följ med ryggstödets rörelse till önskat läge.

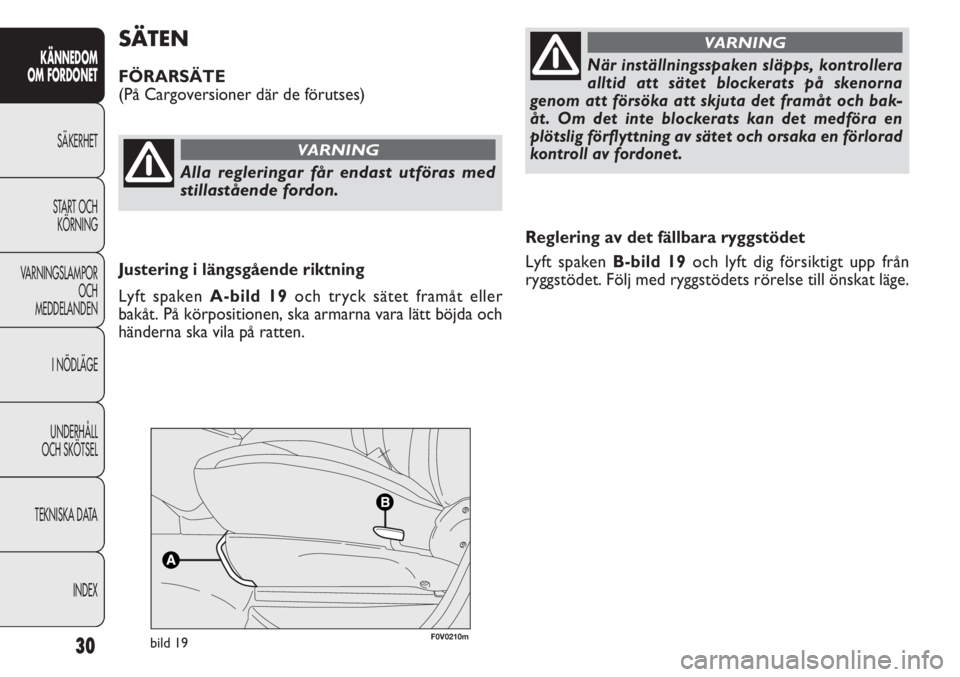

SÄTEN

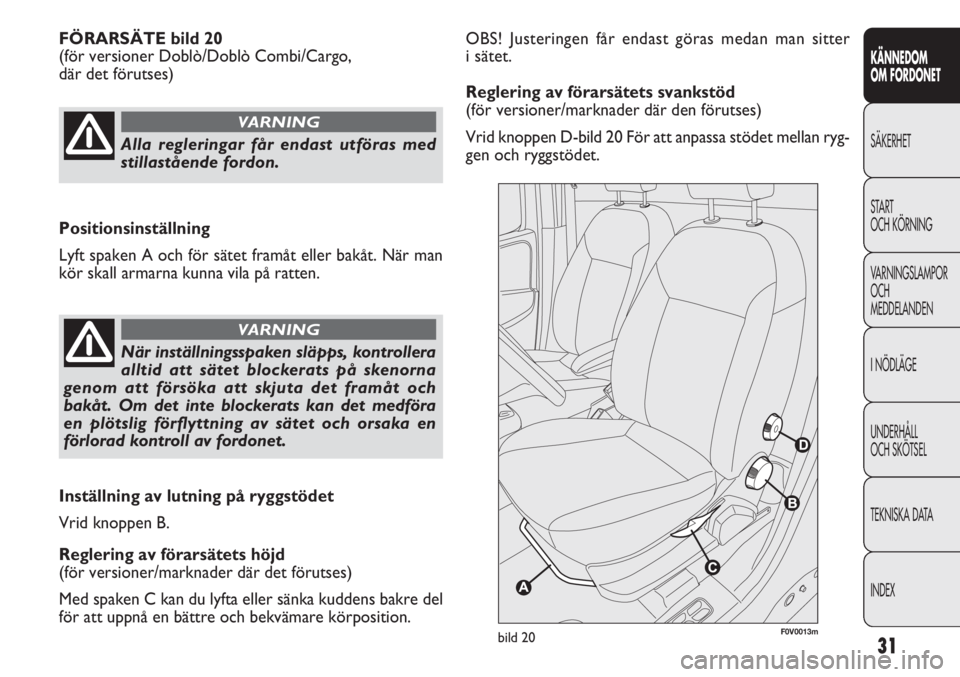

FÖRARSÄTE
(På Cargoversioner där de förutses)
Alla regleringar får endast utföras med
stillastående fordon.
VARNING
När inställningsspaken släpps, kontrollera
alltid att sätet blockerats på skenorna
genom att försöka att skjuta det framåt och bak-
åt. Om det inte blockerats kan det medföra en
plötslig förflyttning av sätet och orsaka en förlorad
kontroll av fordonet.
VARNING
Justering i längsgående riktning
Lyft spakenA-bild 19och tryck sätet framåt eller
bakåt. På körpositionen, ska armarna vara lätt böjda och
händerna ska vila på ratten.
bild 19F0V0210m

31
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
OBS! Justeringen får endast göras medan man sitter
isätet.
Reglering av förarsätets svankstöd
(för versioner/marknader där den förutses)
Vrid knoppen D-bild 20 För att anpassa stödet mellan ryg-
gen och ryggstödet. FÖRARSÄTE bild 20
(för versioner Doblò/Doblò Combi/Cargo,
där det förutses)
F0V0013mbild 20
Alla regleringar får endast utföras med
stillastående fordon.
VARNING
Positionsinställning
Lyft spaken A och för sätet framåt eller bakåt. När man
kör skall armarna kunna vila på ratten.
När inställningsspaken släpps, kontrollera
alltid att sätet blockerats på skenorna
genom att försöka att skjuta det framåt och
bakåt. Om det inte blockerats kan det medföra
en plötslig förflyttning av sätet och orsaka en
förlorad kontroll av fordonet.
VARNING
Inställning av lutning på ryggstödet
Vrid knoppen B.
Reglering av förarsätets höjd
(för versioner/marknader där det förutses)
Med spaken C kan du lyfta eller sänka kuddens bakre del
för att uppnå en bättre och bekvämare körposition.

32
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
bild 21F0V0142mbild 22

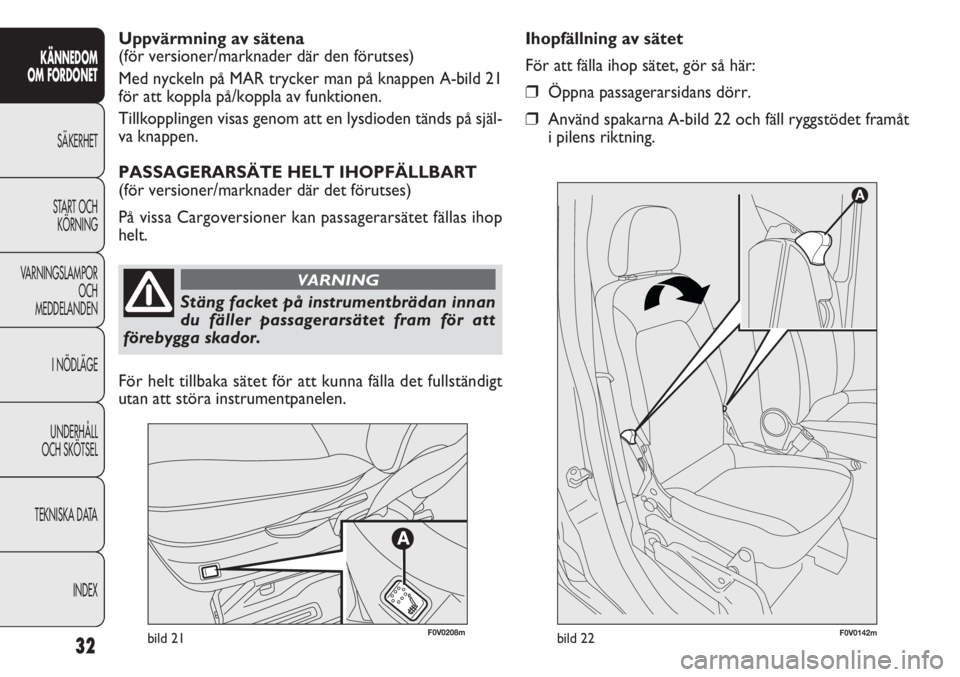

Uppvärmning av sätena
(för versioner/marknader där den förutses)
Med nyckeln på MAR trycker man på knappen A-bild 21
för att koppla på/koppla av funktionen.
Tillkopplingen visas genom att en lysdioden tänds på själ-
va knappen.
PASSAGERARSÄTE HELT IHOPFÄLLBART
(för versioner/marknader där det förutses)
På vissa Cargoversioner kan passagerarsätet fällas ihop
helt.
F0V0208m
Stäng facket på instrumentbrädan innan
du fäller passagerarsätet fram för att
förebygga skador.
VARNING
För helt tillbaka sätet för att kunna fälla det fullständigt
utan att störa instrumentpanelen.Ihopfällning av sätet
För att fälla ihop sätet, gör så här:
❒Öppna passagerarsidans dörr.
❒Använd spakarna A-bild 22 och fäll ryggstödet framåt
i pilens riktning.

33
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
INÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0143mbild 23
F0V0144mbild 24

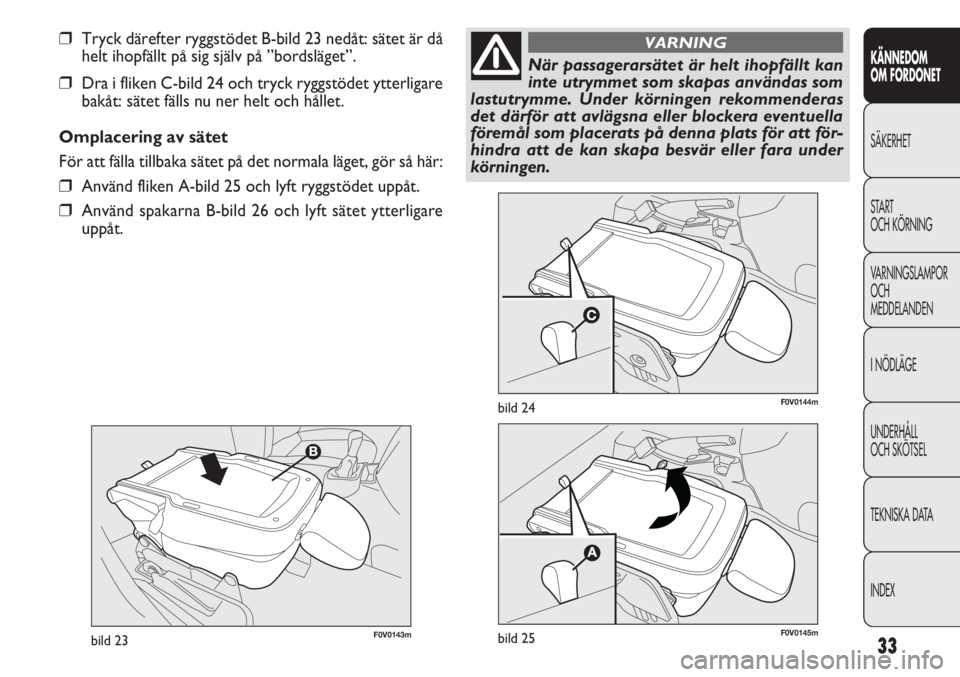

❒Tryck därefter ryggstödet B-bild 23 nedåt: sätet är då
helt ihopfällt på sig själv på ”bordsläget”.
❒Dra i fliken C-bild 24 och tryck ryggstödet ytterligare
bakåt: sätet fälls nu ner helt och hållet.
Omplacering av sätet
För att fälla tillbaka sätet på det normala läget, gör så här:
❒Använd fliken A-bild 25 och lyft ryggstödet uppåt.
❒Använd spakarna B-bild 26 och lyft sätet ytterligare
uppåt.
F0V0145mbild 25
När passagerarsätet är helt ihopfällt kan
inte utrymmet som skapas användas som
lastutrymme. Under körningen rekommenderas
det därför att avlägsna eller blockera eventuella
föremål som placerats på denna plats för att för-
hindra att de kan skapa besvär eller fara under
körningen.
VARNING

34
KÄNNEDOM
OM FORDONET
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0146mbild 26
Om det inte finns någon skiljevägg
mellan kupén och lastutrymmet, kan sto-
ra föremål eller kolli uppta en del av passage-
rarens område i kupén. Se till att dessa föremål
eller kollin blockerats riktigt med hjälp av mot-
svarande fästhakar och inte skapa besvär eller
fara under körningen.
VARNING

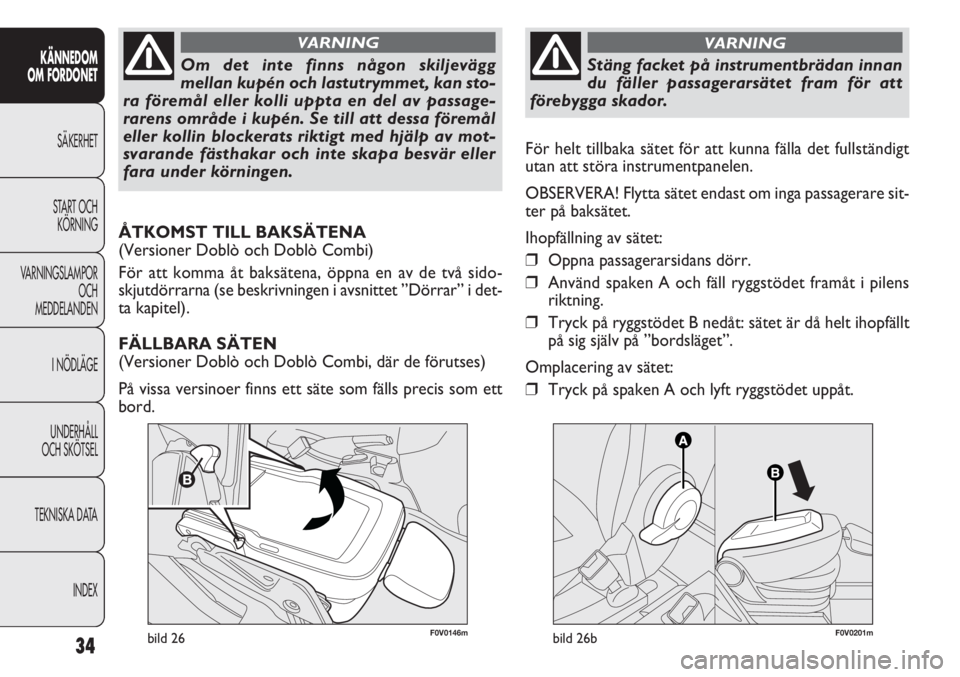

ÅTKOMST TILL BAKSÄTENA
(Versioner Doblò och Doblò Combi)
För att komma åt baksätena, öppna en av de två sido-
skjutdörrarna (se beskrivningen i avsnittet ”Dörrar” i det-
ta kapitel).
FÄLLBARA SÄTEN
(Versioner Doblò och Doblò Combi, där de förutses)
På vissa versinoer finns ett säte som fälls precis som ett
bord.
F0V0201mbild 26b
Stäng facket på instrumentbrädan innan
du fäller passagerarsätet fram för att
förebygga skador.
VARNING
För helt tillbaka sätet för att kunna fälla det fullständigt
utan att störa instrumentpanelen.
OBSERVERA! Flytta sätet endast om inga passagerare sit-
terpåbaksätet.
Ihopfällning av sätet:
❒Oppna passagerarsidans dörr.
❒Använd spaken A och fäll ryggstödet framåt i pilens
riktning.
❒Tryck på ryggstödet B nedåt: sätet är då helt ihopfällt
på sig själv på ”bordsläget”.
Omplacering av sätet:
❒Tryck på spaken A och lyft ryggstödet uppåt.

35
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
FÖRFLYTTNING AV SÄTEN 3:e RADEN
Gör så här:
❒Sänk nackstödet helt på baksätet.
❒Flytta säkerhetsbältet åt sidan och kontrollera att bäl-
tet är helt spänt utan att det tvinnats.
❒Lyft spaken A-bild 26c som blockerar ryggstödet och
vält det framåt. Lyftningen av spaken visas med ett
”rött band”.
❒Dra i bandet B-bild 26c bak på sätenas ryggstöd och
väljt säten och ryggstöd framåt.
OBS! På delade säten finns resårband som fästs på kud-
dens bakre kant för att fästa det nedfällda sätet till nack-
stödets stång på framsätet i2a raden.
BORTTAGNING AV SÄTEN 3:e RADEN
Gör så här:
❒Ta bort nackstödet helt på baksätet.
❒Ta bord gardinrullen från sätet.
❒Flytta säkerhetsbältet åt sidan och kontrollera att bäl-
tet är helt spänt utan att det tvinnats.
❒Lyft spaken A-bild 26c som blockerar ryggstödet och
vält ryggstödet framåt. Lyftningen av spaken visas med
ett ”rött band”.
❒Dra i bandet B-bild 26c bak på sätenas ryggstöd och
väljt säten och ryggstöd framåt.
❒Ställ tillbaka nackstödet genom att använda hålen
under kudden för isättning av stängerna.
❒Tryck spaken så som visas på bild 26d.
❒Ta bort sätet från golvfästena.
FÖRFLYTTNING AV SÄTEN 3:e RADEN
Gör så här:
❒Sätt in krokarna i golvet bild 26e.
❒Tryck spaken så som visas på bild 26d och dra i den
för att se till att sätet sitter fast ordentligt.
❒Ta ut nackstödet under kudden.
B
A
F0V0205mbild 26cF0V0206mbild 26d

F0V0219mbild 29

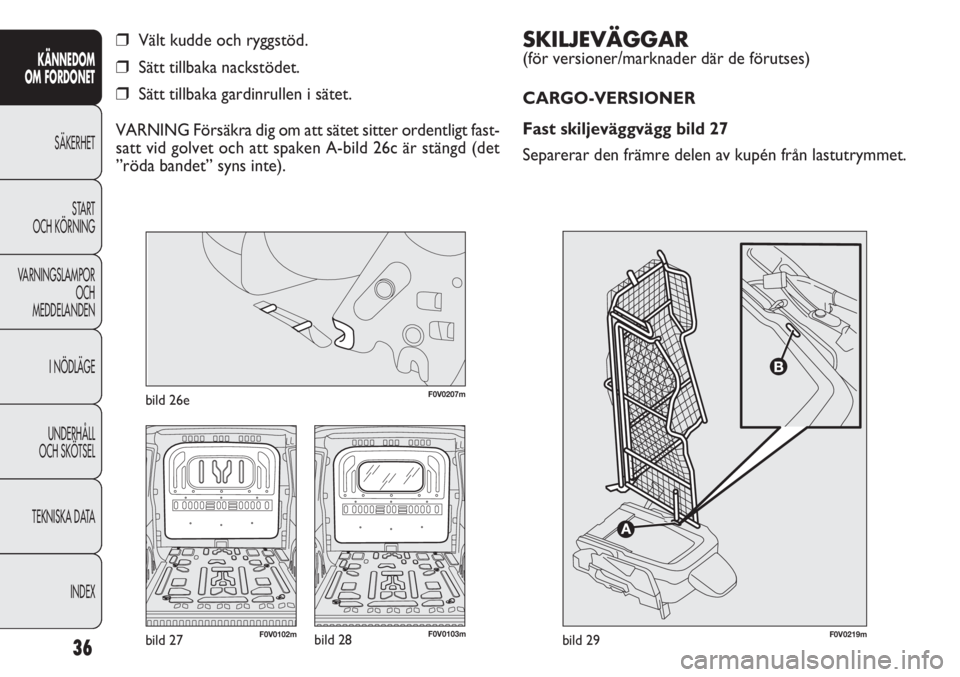

SKILJEVÄGGAR
(för versioner/marknader där de förutses)
CARGO-VERSIONER
Fast skiljeväggvägg bild 27
Separerar den främre delen av kupén från lastutrymmet.
36
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0103mbild 28F0V0102mbild 27
❒Vält kudde och ryggstöd.
❒Sätt tillbaka nackstödet.
❒Sätt tillbaka gardinrullen i sätet.
VARNING Försäkra dig om att sätet sitter ordentligt fast-
satt vid golvet och att spaken A-bild 26c är stängd (det
”röda bandet” syns inte).
F0V0207mbild 26e

37
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0170mbild 31
SÄKERHETSSTEGE FÖR FÖRAREN bild 30
(för versioner/marknader där den förutses)
På finna versioner finns det en fast skyddsstege som skyd-
dar endast föraren vid instabilitet i den transporterade
lasten.
KOMBIVERSIONER N1
Fast vägg bild 31
(för versioner/marknader där den förutses)
Sitter bakom baksätenas ryggstöd.
F0V0169mbild 30
Fast glasvägg bild 28
Har en mittre ruta som gör att du kan kontrollera att den
transporterade lasten står stabilt.
Delad vridbar vägg bild 29
Om otympliga laster måste transporteras går det att
öppna väggen på följande sätt:
❒Fäll ner det ihopfällbara passagerarsätet (se beskriv-
ningen på de föregående sidorna).
❒Inifrån lastutrymmet, haka loss stiftet A, på väggens ba-
kre del, och för in det i uttaget B på det fällda sätets
ryggstöd.
För att ställa tillbaka väggen, följ den ovanstående proce-
duren i omvänd ordning.

38
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
BAKRE bild 33
(för versioner/marknader där de förutses)
Lyft dem uppåt för att använda dem.
För att ställa tillbaka nackstöden som inte ska användas,
tryck på knapparna A och sänk dem tills de går ner i sä-
tet på ryggstödet.
För att dra ut det, lyft nackstödet tills det dras ut ”helt”
(läge för användning) som signaleras med ett klickljud.
OBSERVERA! Under användningen av de två baksätena,
ska nackstödet alltid hållas på ”helt utdraget” läge.
F0V0119mbild 33F0V0105mbild 32

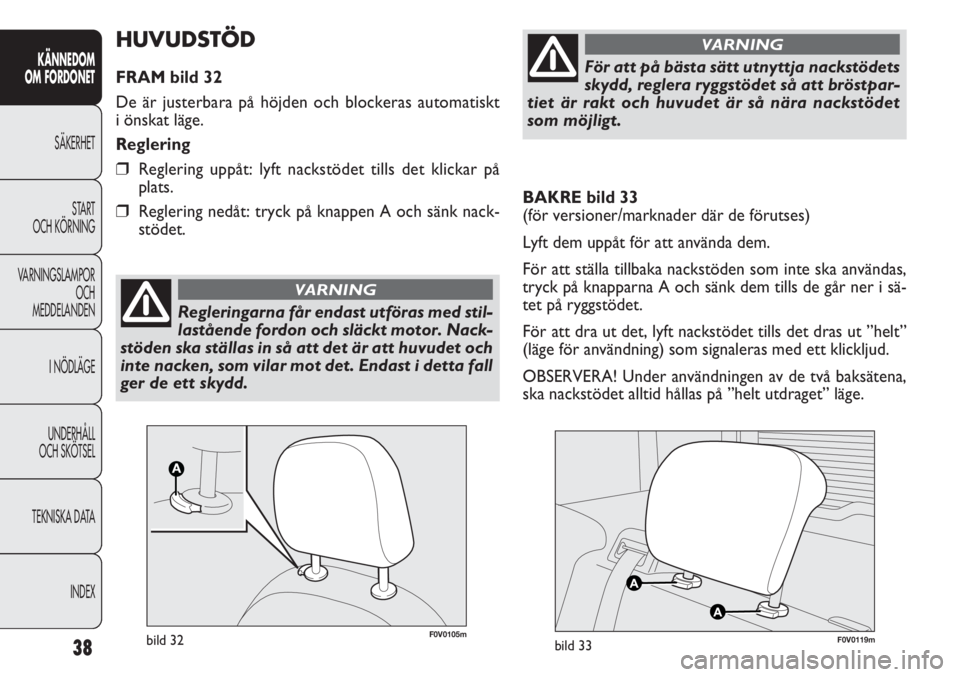

HUVUDSTÖD
FRAM bild 32
De är justerbara på höjden och blockeras automatiskt
i önskat läge.
Reglering
❒Reglering uppåt: lyft nackstödet tills det klickar på
plats.
❒Reglering nedåt: tryck på knappen A och sänk nack-
stödet.
Regleringarna får endast utföras med stil-
lastående fordon och släckt motor. Nack-
stöden ska ställas in så att det är att huvudet och
inte nacken, som vilar mot det. Endast i detta fall
ger de ett skydd.
VARNING
För att på bästa sätt utnyttja nackstödets
skydd, reglera ryggstödet så att bröstpar-
tiet är rakt och huvudet är så nära nackstödet
som möjligt.
VARNING

39
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0014mbild 34

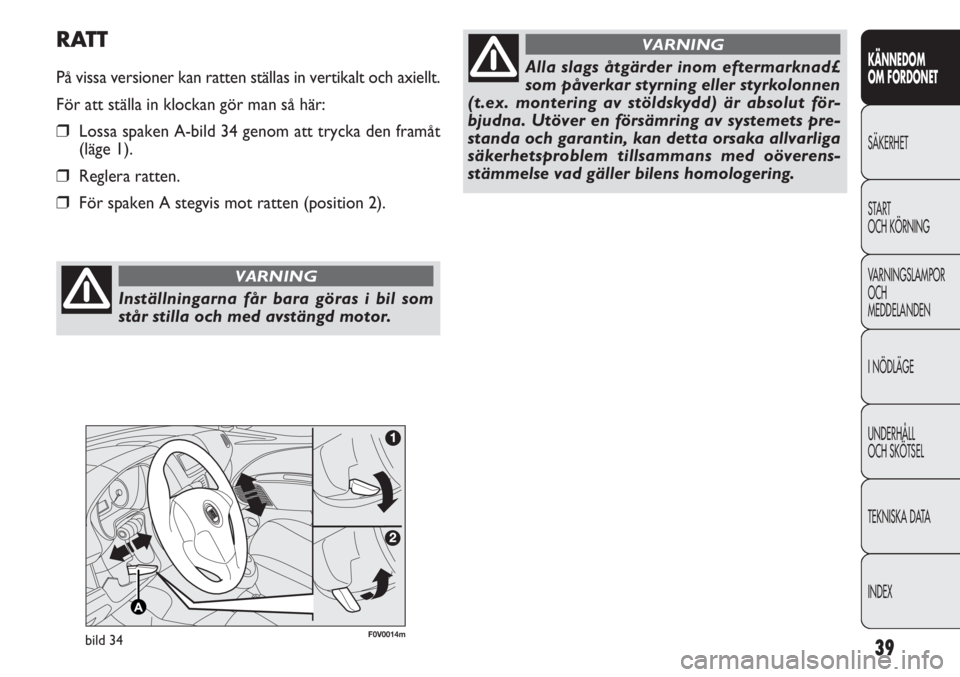

RATT
På vissa versioner kan ratten ställas in vertikalt och axiellt.
För att ställa in klockan gör man så här:
❒Lossa spaken A-bild 34 genom att trycka den framåt
(läge 1).
❒Reglera ratten.
❒För spaken A stegvis mot ratten (position 2).
Inställningarna får bara göras i bil som
står stilla och med avstängd motor.
VARNING
Alla slags åtgärder inom eftermarknad£
som påverkar styrning eller styrkolonnen
(t.ex. montering av stöldskydd) är absolut för-
bjudna. Utöver en försämring av systemets pre-
standa och garantin, kan detta orsaka allvarliga
säkerhetsproblem tillsammans med oöverens-
stämmelse vad gäller bilens homologering.
VARNING
