❒a belső világítás a nyíllal jelzett pontokon megnyomva tud-
ja kivenni;
❒húzzuk ki az izzót 172. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön; Kivehető belső világítás
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyomja meg a 171. ábra - A gombot és vegye ki a kivehe-
tő B világítást;
F0V0071m
169. ábra

181A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0088m
173. ábra
BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét bizto-
sítják azáltal, hogy a berendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először
mindig az áramkörét védő biztosítékot vizsgáljuk meg: a ve-
zetőszálnak (A-173. ábra) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B ép biztosíték.
Cmegszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a szerszámkészletben vagy a Fix&Go
készletben (egyes változatoknál) elhelyezett D csipesszel vé-
gezzük.
Ha valamelyik biztosíték kiolvadása ismé-
telten jelentkezik, vizsgáltassuk meg a gép-
kocsit egy Fiat márkaszervizben.
FIGYELEM
Ha egy biztonsági rendszer (légzsák rend-
szer, fékrendszer), hajtómű egység (motor
rendszer, sebességváltó rendszer) vagy kormányrá-
segítő rendszer védelmére szolgáló általános bizto-
síték kiolvadt , forduljunk egy Fiat márkaszervizhez.
FIGYELEM
Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.A kiolvadt biztosítékot soha nem szabad na-
gyobb terhelhetőségű biztosítékkal pótol-
ni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték (MEGA-FUSE,
MIDI-FUSE) kiolvadt , forduljunk egy Fiat márka-
szervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy a gyúj-
táskulcs ki legyen húzva, és minden elektromos be-
rendezés ki legyen kapcsolva.
FIGYELEM
A védőbiztosítékok tulajdonságait a következő oldalakon ta-
lálható táblázat foglalja össze.

182A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0081m
174. ábra
F0V0089m
175. ábra
MOTORTÉR VEZÉRLŐ BIZTOSÍTÉKOK
A biztosítéktábla a motor jobb oldalán, az akkumulátor mel-
lett helyezkedik el. Az A védőfedél eltávolításához és
a biztosítéktáblához való hozzáféréshez csavarja ki a két B
rögzítőcsavart.
Ha szükségessé válik a motor tér mosása,
ügyeljünk arra, hogy a motortér biztosíték-
tábláját ne érje közvetlen vízsugár.

183A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRASzárnyasajtó nyitás távirányítója (Cargo változat) F09 10 175Egytónusú figyelmeztető hangjelzés F10 10 175Távolsági fényszórók F14 15 175PTC1 kiegészítő fűtés (Dízel motoroknál) F15 30 175Kondicionáló kompresszor F19 7,5 175Hátsó ablak fűtés F20 30 175Elektromos üzemanyag-szivattyú a tartályban F21 15 175Ködfényszóró F30 15 175Metánrendszer elektromos szelepek F84 10 175Utastér csatlakozó, hátsó csatlakozó F85 30 175Szivargyújtó, melegített ülések F86 30 175IBS akkumulkátor töltés ellenőrzés Start&Stop rendszernél F87 5 175Külső tükrök páramentesítő fűtése F88 7,5 175

184A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0082m
176. ábra
F0V0083m
177. ábra
BIZTOSÍTÉKOK KÁBELDOBOZON UTASTÉR
A biztosítékokhoz való hozzáféréshez vegye le a 176. ábra
-A nyomásra rögzülő védőburkolatot.A biztosítékok az 177. ábrán látható két biztosítéktartóban
találhatók.

185A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRAJobb oldali tompított fényszóró F12 7,5 177
Első és hátsó mennyezeti lámpatest, piperetükör megvilágítás, ajtóküszöb világítás, csomagtér F32 7,5 177Műszercsoport F53 5 177
Ajtózár motor az ajtókban, dead lock működtető motor csomagtérajtó nyitó motor F38 20 177
Akkumulátor + EOBD csatlakozó, automata légkondicionáló vezérlőegység
riasztó sziréna, autórádió, convergence vezérlőegység áramellátás Blue&Me™, gumiabroncs légnyomás ellenőrző vezérlőegység F36 10 177Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 15 177Utas oldali első ablakemelő motor F48 20 177Bal oldali tompított fényszóró, fényszórómagasság beállító F13 7,5 177
Féklámpakapcsoló (alaphelyzetben zárva), kuplungpedál-kapcsoló,
belső fűtés, convergence vezérlőegység Blue&Me™, autórádió előkészítés INT áramellátása F51 7,5 177
INT áramellátás a műszercsoport, féklámpakapcsoló, harmadik féklámpa F37 5 177
Műszercsoport megvilágítás, parkolás vezérlőegység, gumiabroncs légnyomás
ellenőrző vezérlőegység, elektromos külső tükörmozgatás, esőérzékelő,
napfénytető vezérlőegység, my-port infotelematikus csatlakozóaljzat INT áramellátása F49 5 177

186A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRA
INT/A áramellátás a relé tekercsekhez a motortérben levő biztosítéktáblán és a body computer vezérlőegységen F31 5 177Vezető oldali első ablakemelő motor F47 20 177Hátsó csatlakozóaljzat F94 15 177Szivargyújtó/utastéri elektromos csatlakozóaljzat F95 15 177Szivargyújtó/utastéri elektromos csatlakozóaljzat F96 15 177Vezetőoldali fűtött ülés F97 10 177Vezetőoldali fűtött ülés F98 10 177

187A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

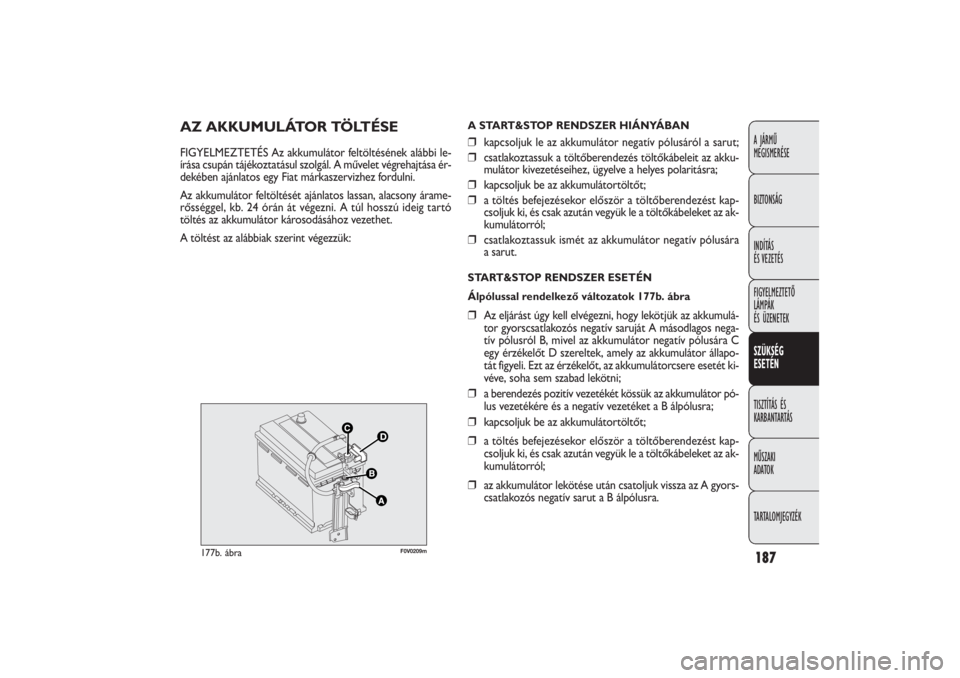

AZ AKKUMULÁTOR TÖLTÉSEFIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi le-
írása csupán tájékoztatásul szolgál. A művelet végrehajtása ér-
dekében ajánlatos egy Fiat márkaszervizhez fordulni.
Az akkumulátor feltöltését ajánlatos lassan, alacsony árame-
rősséggel, kb. 24 órán át végezni. A túl hosszú ideig tartó
töltés az akkumulátor károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
A START&STOP RENDSZER HIÁNYÁBAN❒kapcsoljuk le az akkumulátor negatív pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töltőkábeleit az akku-
mulátor kivezetéseihez, ügyelve a helyes polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kap-
csoljuk ki, és csak azután vegyük le a töltőkábeleket az ak-
kumulátorról;
❒csatlakoztassuk ismét az akkumulátor negatív pólusára
a sarut.START&STOP RENDSZER ESETÉN
Álpólussal rendelkező változatok 177b. ábra❒Az eljárást úgy kell elvégezni, hogy lekötjük az akkumulá-
tor gyorscsatlakozós negatív saruját A másodlagos nega-
tív pólusról B, mivel az akkumulátor negatív pólusára C
egy érzékelőt D szereltek, amely az akkumulátor állapo-
tát figyeli. Ezt az érzékelőt, az akkumulátorcsere esetét ki-
véve, soha sem szabad lekötni;
❒a berendezés pozitív vezetékét kössük az akkumulátor pó-
lus vezetékére és a negatív vezetéket a B álpólusra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kap-
csoljuk ki, és csak azután vegyük le a töltőkábeleket az ak-
kumulátorról;
❒az akkumulátor lekötése után csatoljuk vissza az A gyors-
csatlakozós negatív sarut a B álpólusra.
F0V0209m
177b. ábra
