Page 171 of 274
170A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0027m
149. ábra

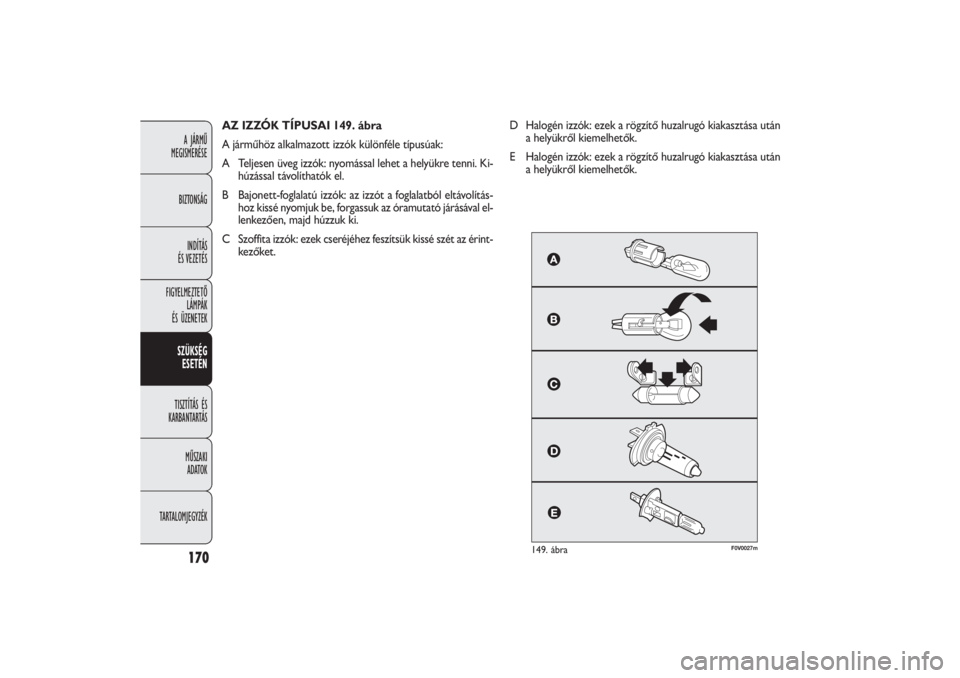

AZ IZZÓK TÍPUSAI 149. ábra
A járműhöz alkalmazott izzók különféle típusúak:
A Teljesen üveg izzók: nyomással lehet a helyükre tenni. Ki-
húzással távolíthatók el.
B Bajonett-foglalatú izzók: az izzót a foglalatból eltávolítás-
hoz kissé nyomjuk be, forgassuk az óramutató járásával el-
lenkezően, majd húzzuk ki.
C Szoffita izzók: ezek cseréjéhez feszítsük kissé szét az érint-
kezőket.D Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
E Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
Page 172 of 274
171A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

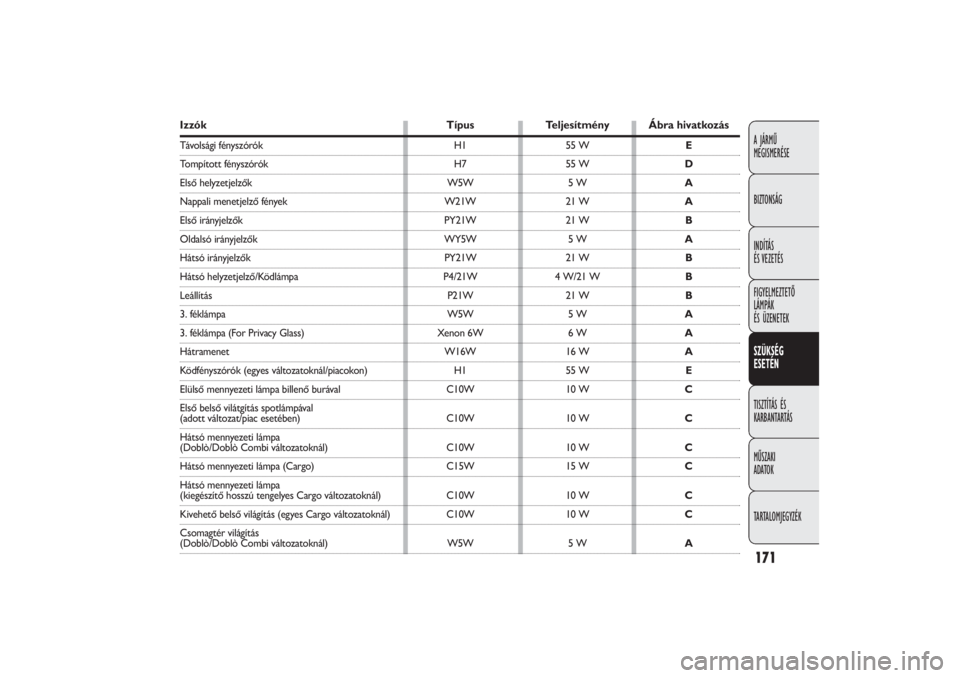

Izzók Típus Teljesítmény Ábra hivatkozásTávolsági fényszórók H1 55 W ETompított fényszórók H7 55 WDElső helyzetjelzők W5W 5 WANappali menetjelző fények W21W 21 WAElső irányjelzők PY21W 21 WBOldalsó irányjelzők WY5W 5 WAHátsó irányjelzők PY21W 21 WBHátsó helyzetjelző/Ködlámpa P4/21W 4 W/21 WBLeállítás P21W 21 WB3. féklámpa W5W 5 WA3. féklámpa (For Privacy Glass) Xenon 6W 6 WAHátramenet W16W 16 WAKödfényszórók (egyes változatoknál/piacokon) H1 55 WEElülső mennyezeti lámpa billenő burával C10W 10 WC
Első belső vilátgítás spotlámpával (adott változat/piac esetében) C10W 10 WC
Hátsó mennyezeti lámpa (Doblò/Doblò Combi változatoknál) C10W 10 WCHátsó mennyezeti lámpa (Cargo) C15W 15 WC
Hátsó mennyezeti lámpa (kiegészítő hosszú tengelyes Cargo változatoknál) C10W 10 WCKivehető belső világítás (egyes Cargo változatoknál) C10W 10 WC
Csomagtér világítás (Doblò/Doblò Combi változatoknál) W5W 5 WA
Page 173 of 274
172A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0028m
150. ábra
F0V0029m
151. ábra

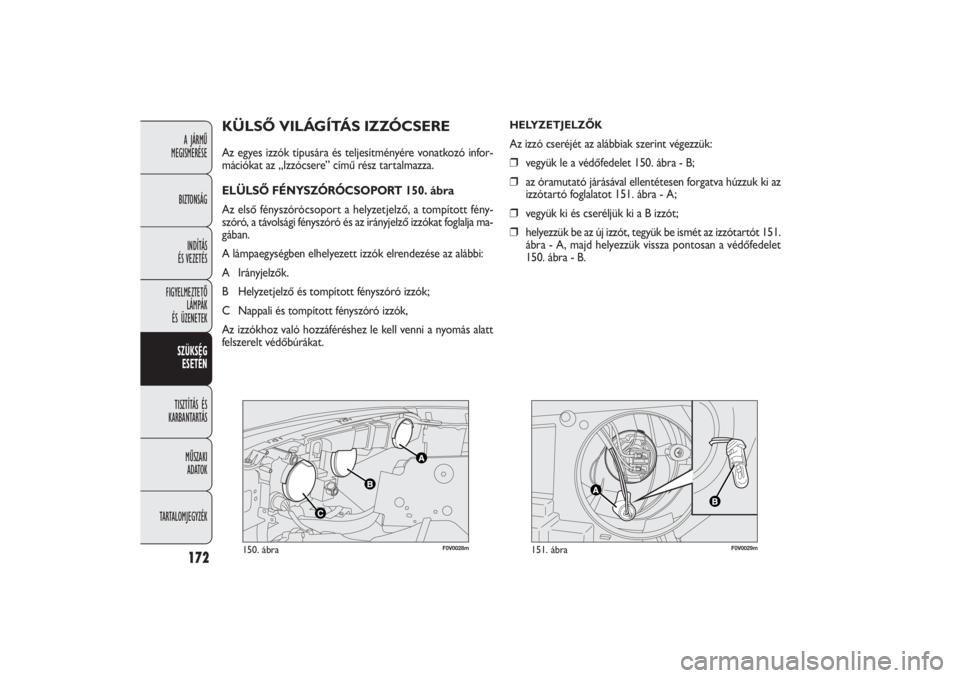

KÜLSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat az „Izzócsere” című rész tartalmazza.
ELÜLSŐ FÉNYSZÓRÓCSOPORT 150. ábra
Az első fényszórócsoport a helyzetjelző, a tompított fény-
szóró, a távolsági fényszóró és az irányjelző izzókat foglalja ma-
gában.
A lámpaegységben elhelyezett izzók elrendezése az alábbi:
A Irányjelzők.
B Helyzetjelző és tompított fényszóró izzók;
C Nappali és tompított fényszóró izzók,
Az izzókhoz való hozzáféréshez le kell venni a nyomás alatt
felszerelt védőbúrákat.
HELYZETJELZŐKAz izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - B;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot 151. ábra - A;
❒vegyük ki és cseréljük ki a B izzót;
❒helyezzük be az új izzót, tegyük be ismét az izzótartót 151.
ábra - A, majd helyezzük vissza pontosan a védőfedelet
150. ábra - B.
Page 174 of 274
173A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0030m
152. ábra
F0V0031m
153. ábra

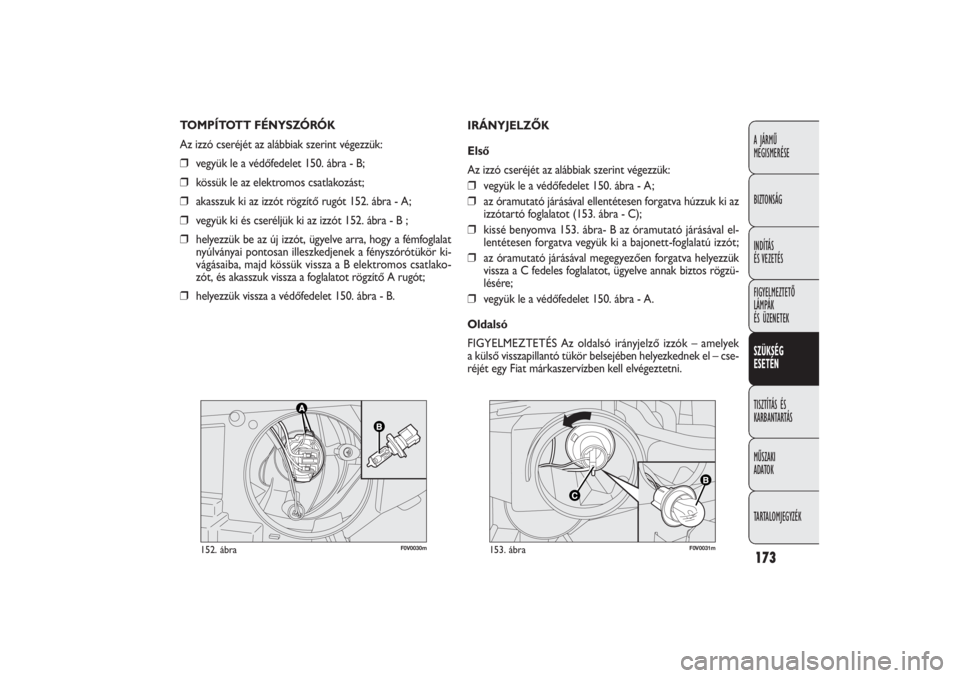

IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - A;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot (153. ábra - C);
❒kissé benyomva 153. ábra- B az óramutató járásával el-
lentétesen forgatva vegyük ki a bajonett-foglalatú izzót;
❒az óramutató járásával megegyezően forgatva helyezzük
vissza a C fedeles foglalatot, ügyelve annak biztos rögzü-
lésére;
❒vegyük le a védőfedelet 150. ábra - A.
Oldalsó
FIGYELMEZTETÉS Az oldalsó irányjelző izzók – amelyek
a külső visszapillantó tükör belsejében helyezkednek el – cse-
réjét egy Fiat márkaszervízben kell elvégeztetni. TOMPÍTOTT FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - B;
❒kössük le az elektromos csatlakozást;
❒akasszuk ki az izzót rögzítő rugót 152. ábra - A;
❒vegyük ki és cseréljük ki az izzót 152. ábra - B ;
❒helyezzük be az új izzót, ügyelve arra, hogy a fémfoglalat
nyúlványai pontosan illeszkedjenek a fényszórótükör ki-
vágásaiba, majd kössük vissza a B elektromos csatlako-
zót, és akasszuk vissza a foglalatot rögzítő A rugót;
❒helyezzük vissza a védőfedelet 150. ábra - B.
Page 175 of 274
174A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0032m
154. ábra
F0V0033m
155. ábra

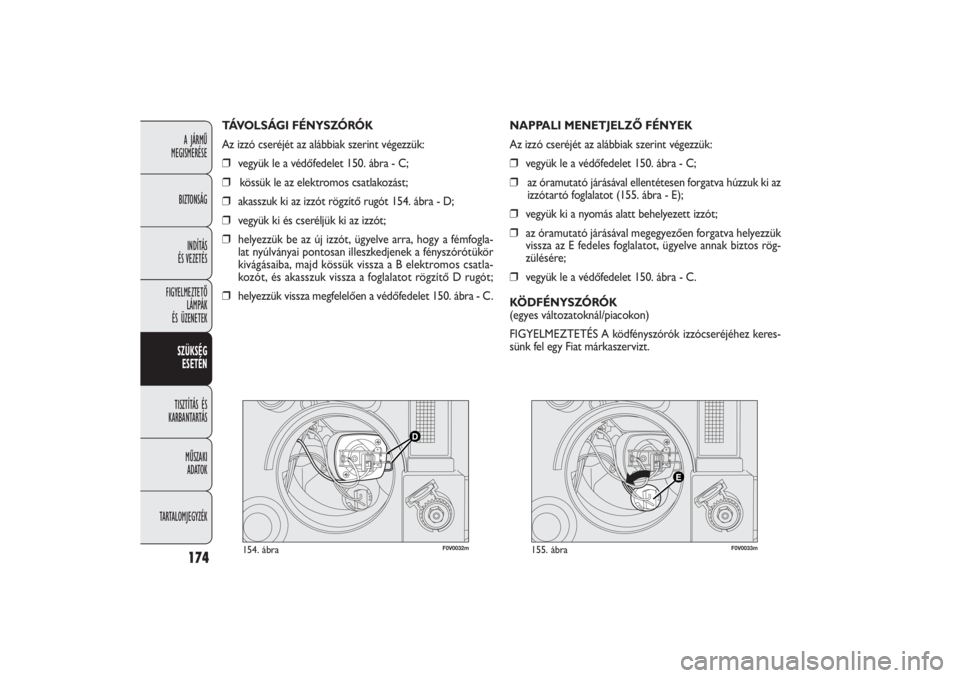

NAPPALI MENETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - C;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az
izzótartó foglalatot (155. ábra - E);
❒vegyük ki a nyomás alatt behelyezett izzót;
❒az óramutató járásával megegyezően forgatva helyezzük
vissza az E fedeles foglalatot, ügyelve annak biztos rög-
zülésére;
❒vegyük le a védőfedelet 150. ábra - C.
KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
FIGYELMEZTETÉS A ködfényszórók izzócseréjéhez keres-
sünk fel egy Fiat márkaszervizt. TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒vegyük le a védőfedelet 150. ábra - C;
❒kössük le az elektromos csatlakozást;
❒akasszuk ki az izzót rögzítő rugót 154. ábra - D;
❒vegyük ki és cseréljük ki az izzót;
❒helyezzük be az új izzót, ügyelve arra, hogy a fémfogla-
lat nyúlványai pontosan illeszkedjenek a fényszórótükör
kivágásaiba, majd kössük vissza a B elektromos csatla-
kozót, és akasszuk vissza a foglalatot rögzítő D rugót;
❒helyezzük vissza megfelelően a védőfedelet 150. ábra - C.
Page 176 of 274
175A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Az A – B – D izzókhoz való hozzáféréshez ki kell csavarni a
4 rögzítőcsavar 157. ábra - E és kivenni a foglalatot. A lámpa
cseréjéhez finoman nyomjuk meg és forgassuk az óramutató
járásval ellenétes irányba („bajonett”zárasak, tehát ki kell húz-

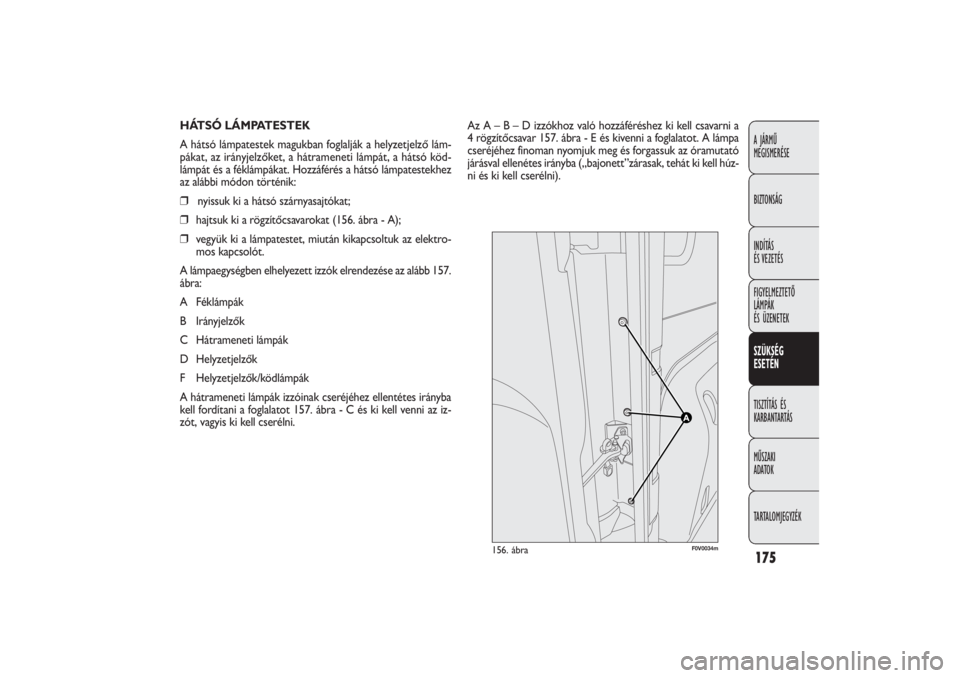

ni és ki kell cserélni). HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek magukban foglalják a helyzetjelző lám-
pákat, az irányjelzőket, a hátrameneti lámpát, a hátsó köd-
lámpát és a féklámpákat. Hozzáférés a hátsó lámpatestekhez
az alábbi módon történik:
❒nyissuk ki a hátsó szárnyasajtókat;
❒hajtsuk ki a rögzítőcsavarokat (156. ábra - A);
❒vegyük ki a lámpatestet, miután kikapcsoltuk az elektro-
mos kapcsolót.
A lámpaegységben elhelyezett izzók elrendezése az alább 157.
ábra:
A Féklámpák
B Irányjelzők
C Hátrameneti lámpák
D Helyzetjelzők
F Helyzetjelzők/ködlámpák
A hátrameneti lámpák izzóinak cseréjéhez ellentétes irányba
kell fordítani a foglalatot 157. ábra - C és ki kell venni az iz-
zót, vagyis ki kell cserélni.
F0V0034m
156. ábra
Page 177 of 274
F0V0164m
159. ábra
F0V0163m
fig. 158
176A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

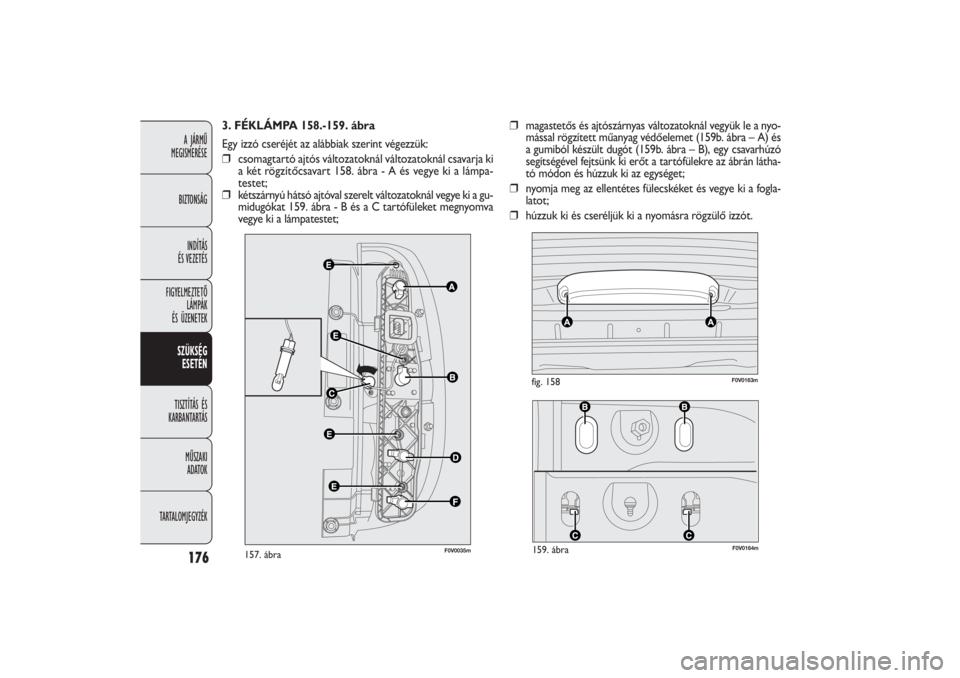

3. FÉKLÁMPA 158.-159. ábra
Egy izzó cseréjét az alábbiak szerint végezzük:
❒csomagtartó ajtós változatoknál változatoknál csavarja ki
a két rögzítőcsavart 158. ábra - A és vegye ki a lámpa-
testet;
❒kétszárnyú hátsó ajtóval szerelt változatoknál vegye ki a gu-
midugókat 159. ábra - B és a C tartófüleket megnyomva
vegye ki a lámpatestet;❒magastetős és ajtószárnyas változatoknál vegyük le a nyo-
mással rögzített műanyag védőelemet (159b. ábra – A) és
a gumiból készült dugót (159b. ábra – B), egy csavarhúzó
segítségével fejtsünk ki erőt a tartófülekre az ábrán látha-
tó módon és húzzuk ki az egységet;
❒nyomja meg az ellentétes fülecskéket és vegye ki a fogla-
latot;
❒húzzuk ki és cseréljük ki a nyomásra rögzülő izzót.
F0V0035m
157. ábra
Page 178 of 274
177A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

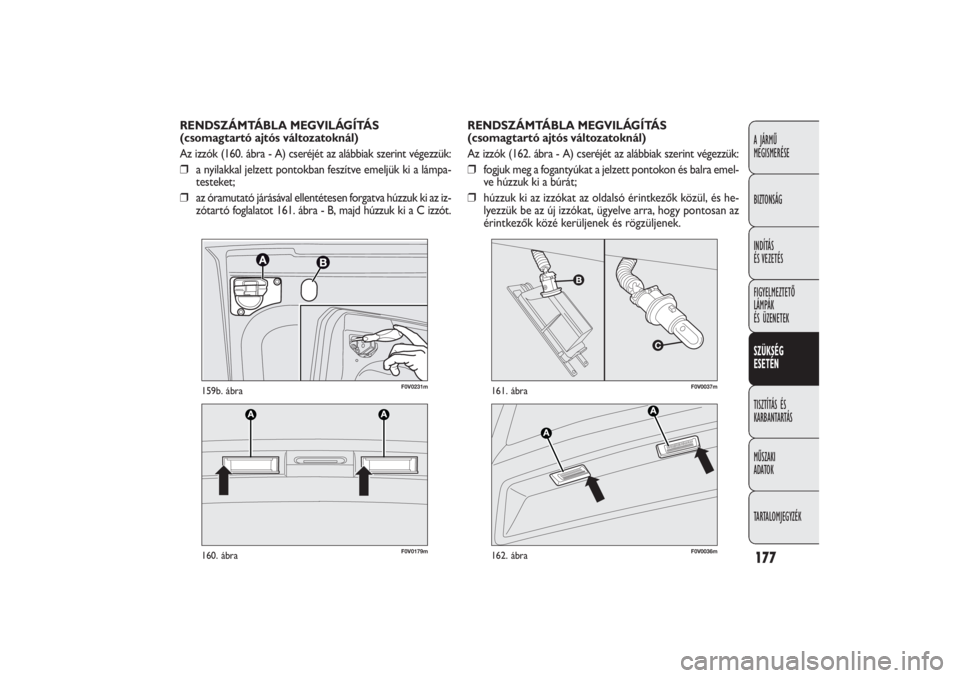

RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (162. ábra - A) cseréjét az alábbiak szerint végezzük:
❒fogjuk meg a fogantyúkat a jelzett pontokon és balra emel-
ve húzzuk ki a búrát;
❒húzzuk ki az izzókat az oldalsó érintkezők közül, és he-
lyezzük be az új izzókat, ügyelve arra, hogy pontosan az
érintkezők közé kerüljenek és rögzüljenek. RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (160. ábra - A) cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a lámpa-
testeket;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az iz-
zótartó foglalatot 161. ábra - B, majd húzzuk ki a C izzót.
F0V0179m
160. ábra
F0V0037m
161. ábra
F0V0231m
159b. ábra
F0V0036m
162. ábra
Page 179 of 274
178A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❒nyissa ki a fedelet 164. ábra - B a jelzett módon;
❒húzzuk ki az izzót 165. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet, és nyomással rögzítsük a helyén
a mennyezeti lámpatestet.
BELSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat „Az izzók típusai” című rész tartalmazza.
ELÜLSŐ MENNYEZETI LÁMPA
Mennyezeti lámpa billenő burával
Az égők cseréjéhez az alábbiak szerint járjon el:
❒húzza ki a mennyezeti világítást 163. ábra - A a nyíllal jel-
zett pontoknál;
F0V0070m
163. ábra
F0V0072m
165. ábra
F0V0071m
164. ábra
Page 180 of 274
179A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❒és helyezzük be az új izzókat C, ügyelve arra, hogy pon-
tosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárja vissza a burkolatot B-167. ábra és rögzítse a lámpát
A-166. ábra a helyén, majd ellenőrizze, hogy megfelelő-e
a rögzítése.

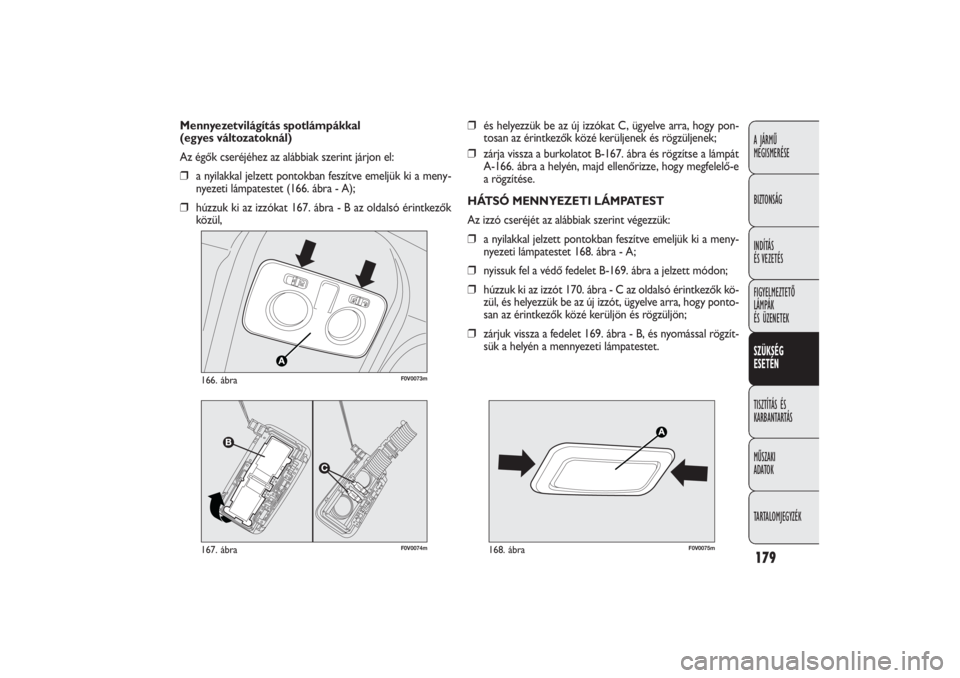

HÁTSÓ MENNYEZETI LÁMPATEST
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet 168. ábra - A;
❒nyissuk fel a védő fedelet B-169. ábra a jelzett módon;
❒húzzuk ki az izzót 170. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet 169. ábra - B, és nyomással rögzít-
sük a helyén a mennyezeti lámpatestet. Mennyezetvilágítás spotlámpákkal
(egyes változatoknál)
Az égők cseréjéhez az alábbiak szerint járjon el:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet (166. ábra - A);
❒húzzuk ki az izzókat 167. ábra - B az oldalsó érintkezők
közül,
F0V0074m
167. ábra
F0V0073m
166. ábra
F0V0075m
168. ábra
