FIAT DOBLO COMBI 2012 Betriebsanleitung (in German)

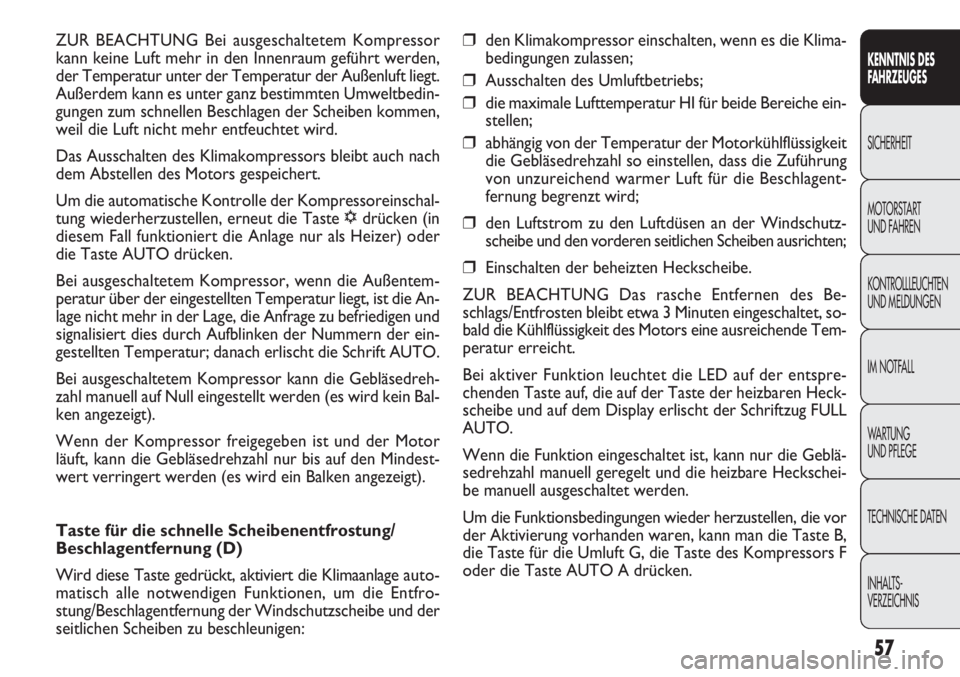

57
❒den Klimakompressor einschalten, wenn es die Klima-
bedingungen zulassen;
❒Ausschalten des Umluftbetriebs;
❒die maximale Lufttemperatur HI für beide Bereiche ein-
stellen;
❒abhängig von der Temperatur der Motorkühlflüssigkeit
die Gebläsedrehzahl so einstellen, dass die Zuführung
von unzureichend warmer Luft für die Beschlagent-
fernung begrenzt wird;
❒den Luftstrom zu den Luftdüsen an der Windschutz-
scheibe und den vorderen seitlichen Scheiben ausrichten;
❒Einschalten der beheizten Heckscheibe.
ZUR BEACHTUNG Das rasche Entfernen des Be-
schlags/Entfrosten bleibt etwa 3 Minuten eingeschaltet, so-
bald die Kühlflüssigkeit des Motors eine ausreichende Tem-
peratur erreicht.
Bei aktiver Funktion leuchtet die LED auf der entspre-
chenden Taste auf, die auf der Taste der heizbaren Heck-
scheibe und auf dem Display erlischt der Schriftzug FULL
AUTO.
Wenn die Funktion eingeschaltet ist, kann nur die Geblä-
sedrehzahl manuell geregelt und die heizbare Heckschei-
be manuell ausgeschaltet werden.
Um die Funktionsbedingungen wieder herzustellen, die vor
der Aktivierung vorhanden waren, kann man die Taste B,
die Taste für die Umluft G, die Taste des Kompressors F
oder die Taste AUTO A drücken.
ZUR BEACHTUNG Bei ausgeschaltetem Kompressor
kann keine Luft mehr in den Innenraum geführt werden,
der Temperatur unter der Temperatur der Außenluft liegt.
Außerdem kann es unter ganz bestimmten Umweltbedin-
gungen zum schnellen Beschlagen der Scheiben kommen,
weil die Luft nicht mehr entfeuchtet wird.
Das Ausschalten des Klimakompressors bleibt auch nach
dem Abstellen des Motors gespeichert.
Um die automatische Kontrolle der Kompressoreinschal-
tung wiederherzustellen, erneut die Taste
√drücken (in
diesem Fall funktioniert die Anlage nur als Heizer) oder
die Taste AUTO drücken.
Bei ausgeschaltetem Kompressor, wenn die Außentem-
peratur über der eingestellten Temperatur liegt, ist die An-
lage nicht mehr in der Lage, die Anfrage zu befriedigen und
signalisiert dies durch Aufblinken der Nummern der ein-
gestellten Temperatur; danach erlischt die Schrift AUTO.
Bei ausgeschaltetem Kompressor kann die Gebläsedreh-
zahl manuell auf Null eingestellt werden (es wird kein Bal-
ken angezeigt).
Wenn der Kompressor freigegeben ist und der Motor
läuft, kann die Gebläsedrehzahl nur bis auf den Mindest-
wert verringert werden (es wird ein Balken angezeigt).
Taste für die schnelle Scheibenentfrostung/
Beschlagentfernung (D)
Wird diese Taste gedrückt, aktiviert die Klimaanlage auto-
matisch alle notwendigen Funktionen, um die Entfro-
stung/Beschlagentfernung der Windschutzscheibe und der
seitlichen Scheiben zu beschleunigen:
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

58

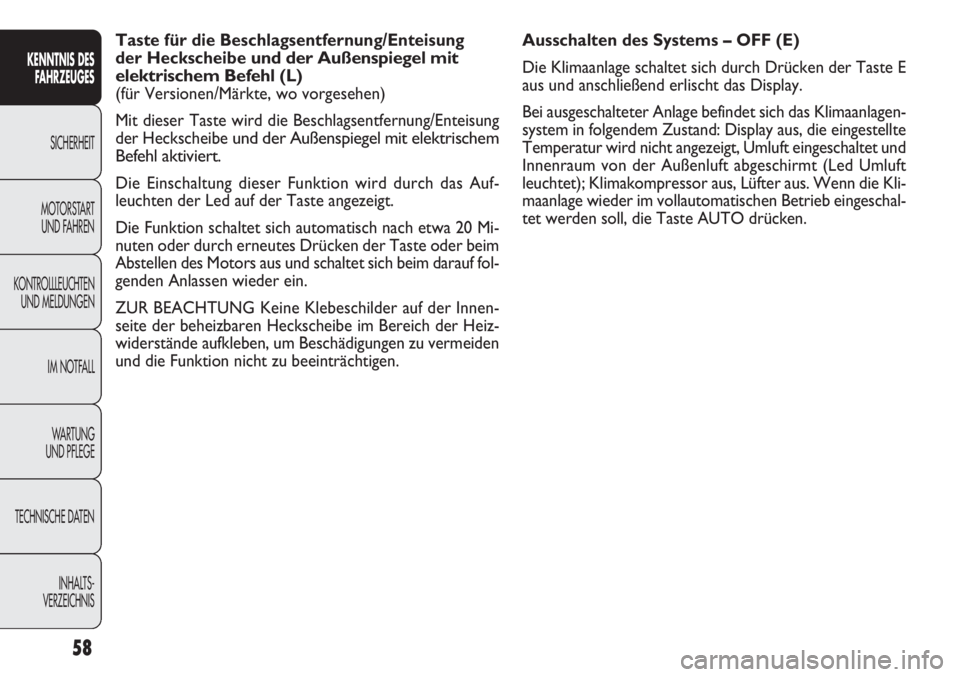

Ausschalten des Systems – OFF (E)
Die Klimaanlage schaltet sich durch Drücken der Taste E
aus und anschließend erlischt das Display.
Bei ausgeschalteter Anlage befindet sich das Klimaanlagen-
system in folgendem Zustand: Display aus, die eingestellte
Temperatur wird nicht angezeigt, Umluft eingeschaltet und
Innenraum von der Außenluft abgeschirmt (Led Umluft
leuchtet); Klimakompressor aus, Lüfter aus. Wenn die Kli-
maanlage wieder im vollautomatischen Betrieb eingeschal-
tet werden soll, die Taste AUTO drücken.
Taste für die Beschlagsentfernung/Enteisung
der Heckscheibe
und der Außenspiegel mit
elektrischem Befehl
(L)
(für Versionen/Märkte, wo vorgesehen)
Mit dieser Taste wird die Beschlagsentfernung/Enteisung
der Heckscheibe
und der Außenspiegel mit elektrischem
Befehl aktiviert
.
Die Einschaltung dieser Funktion wird durch das Auf-
leuchten der Led auf der Taste angezeigt.
Die Funktion schaltet sich automatisch nach etwa 20 Mi-
nuten oder durch erneutes Drücken der Taste oder beim
Abstellen des Motors aus und schaltet sich beim darauf fol-
genden Anlassen wieder ein.
ZUR BEACHTUNG Keine Klebeschilder auf der Innen-
seite der beheizbaren Heckscheibe im Bereich der Heiz-
widerstände aufkleben, um Beschädigungen zu vermeiden
und die Funktion nicht zu beeinträchtigen.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

59

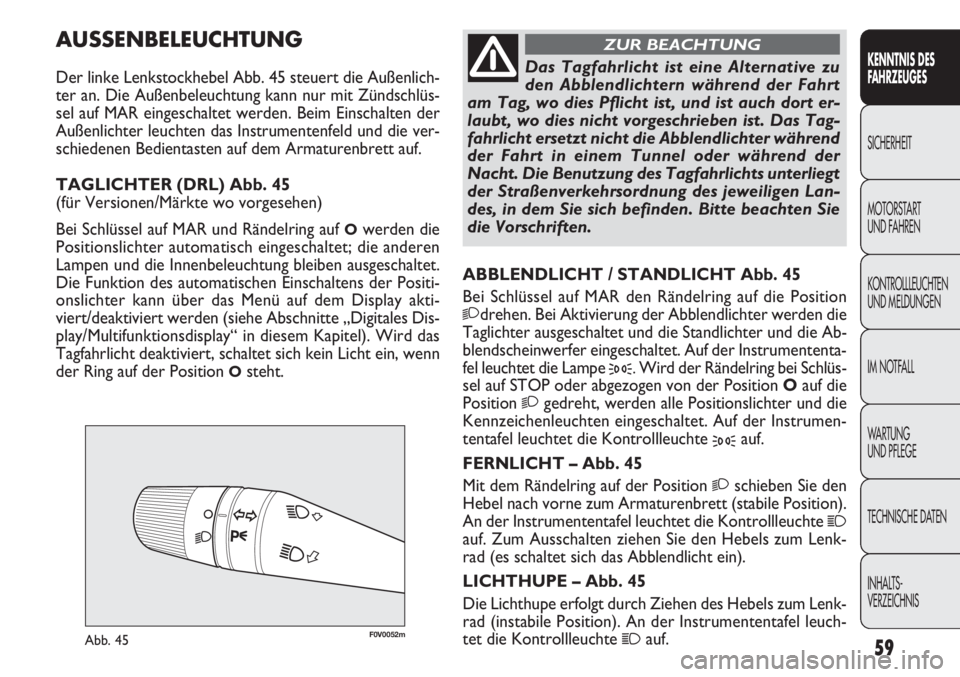

F0V0052mAbb. 45
ABBLENDLICHT / STANDLICHT Abb. 45
Bei Schlüssel auf MAR den Rändelring auf die Position
2drehen. Bei Aktivierung der Abblendlichter werden die
Taglichter ausgeschaltet und die Standlichter und die Ab-
blendscheinwerfer eingeschaltet. Auf der Instrumententa-
fel leuchtet die Lampe
3. Wird der Rändelring bei Schlüs-
sel auf STOP oder abgezogen von der Position Oauf die
Position
2gedreht, werden alle Positionslichter und die
Kennzeichenleuchten eingeschaltet. Auf der Instrumen-
tentafel leuchtet die Kontrollleuchte
3auf.
FERNLICHT – Abb. 45
Mit dem Rändelring auf der Position
2schieben Sie den
Hebel nach vorne zum Armaturenbrett (stabile Position).
An der Instrumententafel leuchtet die Kontrollleuchte
1
auf. Zum Ausschalten ziehen Sie den Hebels zum Lenk-
rad (es schaltet sich das Abblendlicht ein).
LICHTHUPE – Abb. 45
Die Lichthupe erfolgt durch Ziehen des Hebels zum Lenk-
rad (instabile Position). An der Instrumententafel leuch-
tet die Kontrollleuchte
1auf.
AUSSENBELEUCHTUNG
Der linke Lenkstockhebel Abb. 45 steuert die Außenlich-
ter an. Die Außenbeleuchtung kann nur mit Zündschlüs-
sel auf MAR eingeschaltet werden. Beim Einschalten der
Außenlichter leuchten das Instrumentenfeld und die ver-
schiedenen Bedientasten auf dem Armaturenbrett auf.
TAGLICHTER (DRL) Abb. 45
(für Versionen/Märkte wo vorgesehen)
Bei Schlüssel auf MAR und Rändelring auf
Owerden die
Positionslichter automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung bleiben ausgeschaltet.
Die Funktion des automatischen Einschaltens der Positi-
onslichter kann über das Menü auf dem Display akti-
viert/deaktiviert werden (siehe Abschnitte „Digitales Dis-
play/Multifunktionsdisplay“ in diesem Kapitel). Wird das
Tagfahrlicht deaktiviert, schaltet sich kein Licht ein, wenn
der Ring auf der Position
Osteht.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Das Tagfahrlicht ist eine Alternative zu
den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch dort er-
laubt, wo dies nicht vorgeschrieben ist. Das Tag-
fahrlicht ersetzt nicht die Abblendlichter während
der Fahrt in einem Tunnel oder während der
Nacht. Die Benutzung des Tagfahrlichts unterliegt
der Straßenverkehrsordnung des jeweiligen Lan-
des, in dem Sie sich befinden. Bitte beachten Sie
die Vorschriften.
ZUR BEACHTUNG

60

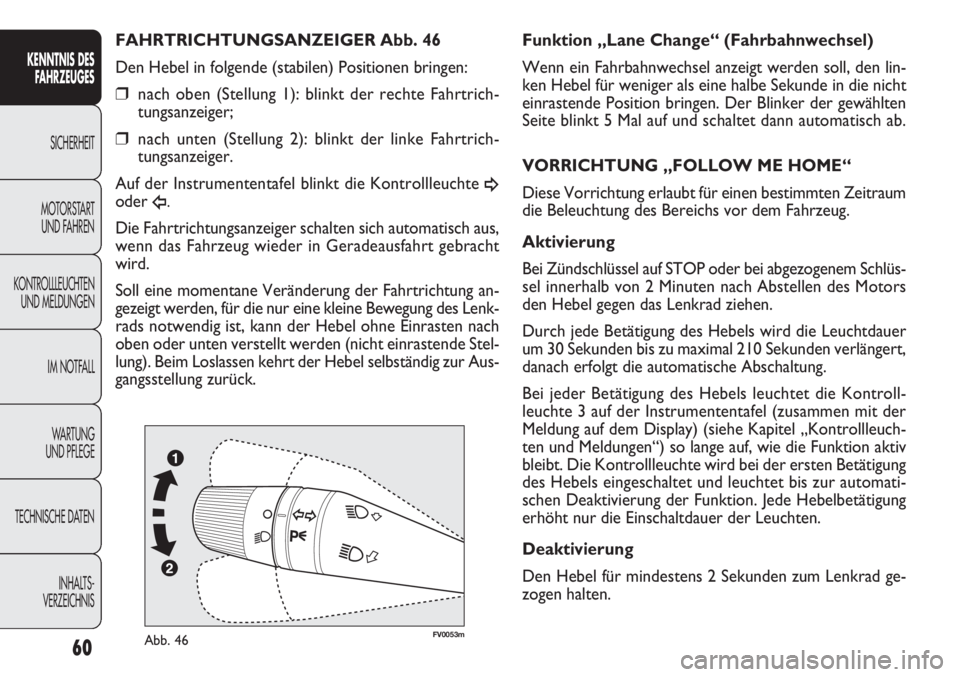

FV0053mAbb. 46
Funktion „Lane Change“ (Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel anzeigt werden soll, den lin-
ken Hebel für weniger als eine halbe Sekunde in die nicht
einrastende Position bringen. Der Blinker der gewählten
Seite blinkt 5 Mal auf und schaltet dann automatisch ab.
VORRICHTUNG „FOLLOW ME HOME“
Diese Vorrichtung erlaubt für einen bestimmten Zeitraum
die Beleuchtung des Bereichs vor dem Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOP oder bei abgezogenem Schlüs-
sel innerhalb von 2 Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad ziehen.
Durch jede Betätigung des Hebels wird die Leuchtdauer
um 30 Sekunden bis zu maximal 210 Sekunden verlängert,
danach erfolgt die automatische Abschaltung.
Bei jeder Betätigung des Hebels leuchtet die Kontroll-
leuchte 3 auf der Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel „Kontrollleuch-
ten und Meldungen“) so lange auf, wie die Funktion aktiv
bleibt. Die Kontrollleuchte wird bei der ersten Betätigung
des Hebels eingeschaltet und leuchtet bis zur automati-
schen Deaktivierung der Funktion. Jede Hebelbetätigung
erhöht nur die Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel für mindestens 2 Sekunden zum Lenkrad ge-
zogen halten.
FAHRTRICHTUNGSANZEIGER Abb. 46
Den Hebel in folgende (stabilen) Positionen bringen:
❒nach oben (Stellung 1): blinkt der rechte Fahrtrich-
tungsanzeiger;
❒nach unten (Stellung 2): blinkt der linke Fahrtrich-
tungsanzeiger.
Auf der Instrumententafel blinkt die Kontrollleuchte
¥oder Î.
Die Fahrtrichtungsanzeiger schalten sich automatisch aus,
wenn das Fahrzeug wieder in Geradeausfahrt gebracht
wird.
Soll eine momentane Veränderung der Fahrtrichtung an-
gezeigt werden, für die nur eine kleine Bewegung des Lenk-
rads notwendig ist, kann der Hebel ohne Einrasten nach
oben oder unten verstellt werden (nicht einrastende Stel-
lung). Beim Loslassen kehrt der Hebel selbständig zur Aus-
gangsstellung zurück.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

61

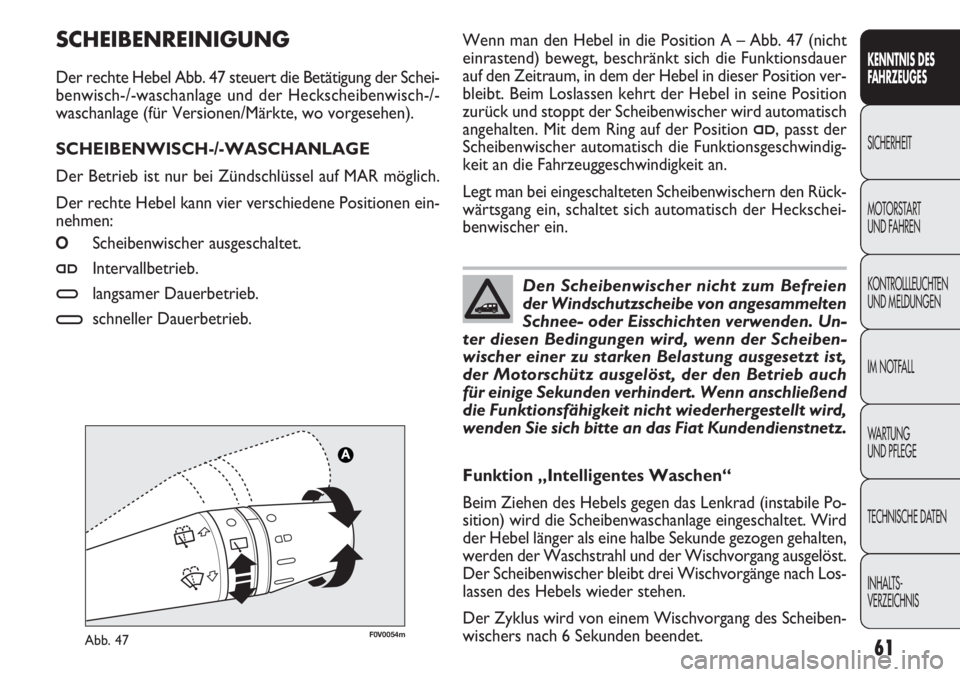

F0V0054mAbb. 47
Wenn man den Hebel in die Position A – Abb. 47 (nicht
einrastend) bewegt, beschränkt sich die Funktionsdauer
auf den Zeitraum, in dem der Hebel in dieser Position ver-
bleibt. Beim Loslassen kehrt der Hebel in seine Position
zurück und stoppt der Scheibenwischer wird automatisch
angehalten. Mit dem Ring auf der Position
≤, passt der
Scheibenwischer automatisch die Funktionsgeschwindig-
keit an die Fahrzeuggeschwindigkeit an.
Legt man bei eingeschalteten Scheibenwischern den Rück-
wärtsgang ein, schaltet sich automatisch der Heckschei-
benwischer ein.
SCHEIBENREINIGUNG
Der rechte Hebel Abb. 47 steuert die Betätigung der Schei-
benwisch-/-waschanlage und der Heckscheibenwisch-/-
waschanlage (für Versionen/Märkte, wo vorgesehen).
SCHEIBENWISCH-/-WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Der rechte Hebel kann vier verschiedene Positionen ein-
nehmen:
OScheibenwischer ausgeschaltet.
≤Intervallbetrieb.
≥langsamer Dauerbetrieb.
¥schneller Dauerbetrieb.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Den Scheibenwischer nicht zum Befreien
der Windschutzscheibe von angesammelten
Schnee- oder Eisschichten verwenden. Un-
ter diesen Bedingungen wird, wenn der Scheiben-
wischer einer zu starken Belastung ausgesetzt ist,
der Motorschütz ausgelöst, der den Betrieb auch
für einige Sekunden verhindert. Wenn anschließend
die Funktionsfähigkeit nicht wiederhergestellt wird,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Funktion „Intelligentes Waschen“
Beim Ziehen des Hebels gegen das Lenkrad (instabile Po-
sition) wird die Scheibenwaschanlage eingeschaltet. Wird
der Hebel länger als eine halbe Sekunde gezogen gehalten,
werden der Waschstrahl und der Wischvorgang ausgelöst.
Der Scheibenwischer bleibt drei Wischvorgänge nach Los-
lassen des Hebels wieder stehen.
Der Zyklus wird von einem Wischvorgang des Scheiben-
wischers nach 6 Sekunden beendet.

62

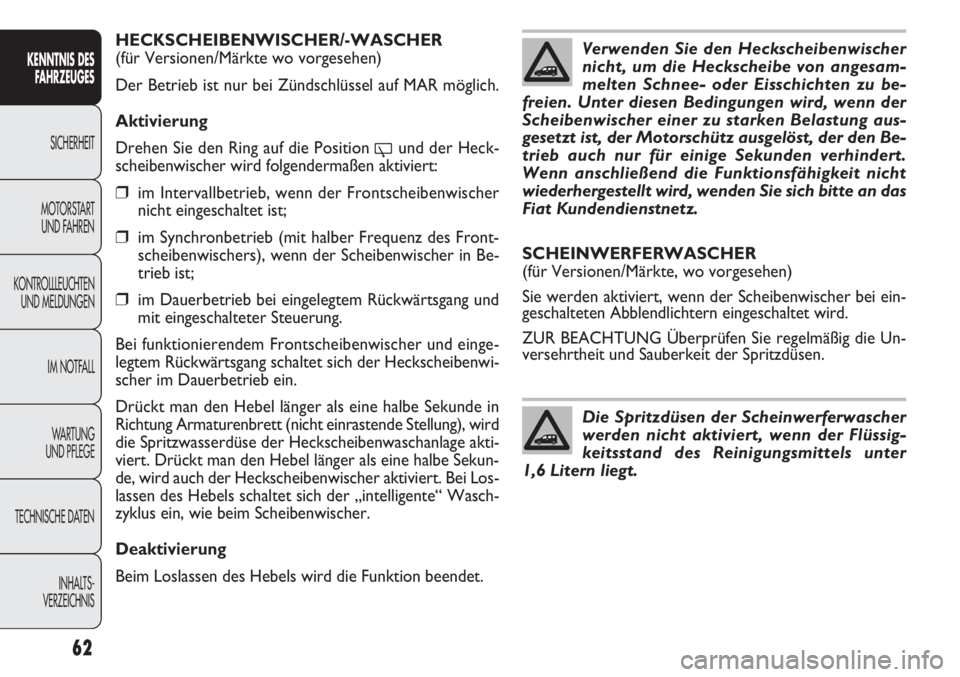

HECKSCHEIBENWISCHER/-WASCHER
(für Versionen/Märkte wo vorgesehen)
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Aktivierung
Drehen Sie den Ring auf die Position
'und der Heck-
scheibenwischer wird folgendermaßen aktiviert:
❒im Intervallbetrieb, wenn der Frontscheibenwischer
nicht eingeschaltet ist;
❒im Synchronbetrieb (mit halber Frequenz des Front-
scheibenwischers), wenn der Scheibenwischer in Be-
trieb ist;
❒im Dauerbetrieb bei eingelegtem Rückwärtsgang und
mit eingeschalteter Steuerung.
Bei funktionierendem Frontscheibenwischer und einge-
legtem Rückwärtsgang schaltet sich der Heckscheibenwi-
scher im Dauerbetrieb ein.
Drückt man den Hebel länger als eine halbe Sekunde in
Richtung Armaturenbrett (nicht einrastende Stellung), wird
die Spritzwasserdüse der Heckscheibenwaschanlage akti-
viert. Drückt man den Hebel länger als eine halbe Sekun-
de, wird auch der Heckscheibenwischer aktiviert. Bei Los-
lassen des Hebels schaltet sich der „intelligente“ Wasch-
zyklus ein, wie beim Scheibenwischer.
Deaktivierung
Beim Loslassen des Hebels wird die Funktion beendet.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Verwenden Sie den Heckscheibenwischer
nicht, um die Heckscheibe von angesam-
melten Schnee- oder Eisschichten zu be-
freien. Unter diesen Bedingungen wird, wenn der
Scheibenwischer einer zu starken Belastung aus-
gesetzt ist, der Motorschütz ausgelöst, der den Be-
trieb auch nur für einige Sekunden verhindert.
Wenn anschließend die Funktionsfähigkeit nicht
wiederhergestellt wird, wenden Sie sich bitte an das
Fiat Kundendienstnetz.
SCHEINWERFERWASCHER
(für Versionen/Märkte, wo vorgesehen)
Sie werden aktiviert, wenn der Scheibenwischer bei ein-
geschalteten Abblendlichtern eingeschaltet wird.
ZUR BEACHTUNG Überprüfen Sie regelmäßig die Un-
versehrtheit und Sauberkeit der Spritzdüsen.
Die Spritzdüsen der Scheinwerferwascher
werden nicht aktiviert, wenn der Flüssig-
keitsstand des Reinigungsmittels unter
1,6 Litern liegt.

63
AA
BB
F0V0092mAbb. 48
Speichern der Fahrzeuggeschwindigkeit
Fahren Sie folgendermaßen fort:
❒den Ring A – Abb. 48 auf ON drehen, und das Gaspe-
dal so lange drücken, bis das Fahrzeug die gewünsch-
te Geschwindigkeit erreicht;
❒den Hebel für wenigstens 1 Sekunde nach oben (+)
stellen, dann freigeben: die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann daher freigegeben
werden.
Falls notwendig (beispielsweise beim Überholen) kann
durch Betätigen des Gaspedals beschleunigt werden: bei
Loslassen des Pedals kehrt das Fahrzeug zur vorher ge-
speicherten Geschwindigkeit zurück.

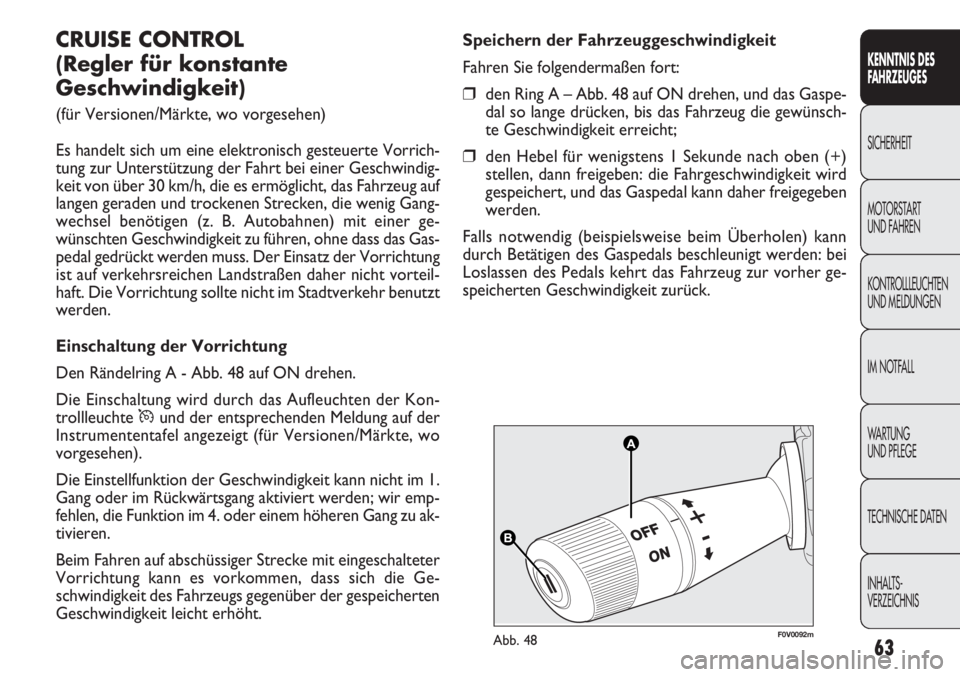

CRUISE CONTROL
(Regler für konstante
Geschwindigkeit)
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine elektronisch gesteuerte Vorrich-
tung zur Unterstützung der Fahrt bei einer Geschwindig-
keit von über 30 km/h, die es ermöglicht, das Fahrzeug auf
langen geraden und trockenen Strecken, die wenig Gang-
wechsel benötigen (z. B. Autobahnen) mit einer ge-
wünschten Geschwindigkeit zu führen, ohne dass das Gas-
pedal gedrückt werden muss. Der Einsatz der Vorrichtung
ist auf verkehrsreichen Landstraßen daher nicht vorteil-
haft. Die Vorrichtung sollte nicht im Stadtverkehr benutzt
werden.
Einschaltung der Vorrichtung
Den Rändelring A - Abb. 48 auf ON drehen.
Die Einschaltung wird durch das Aufleuchten der Kon-
trollleuchte Üund der entsprechenden Meldung auf der
Instrumententafel angezeigt (für Versionen/Märkte, wo
vorgesehen).
Die Einstellfunktion der Geschwindigkeit kann nicht im 1.
Gang oder im Rückwärtsgang aktiviert werden; wir emp-
fehlen, die Funktion im 4. oder einem höheren Gang zu ak-
tivieren.
Beim Fahren auf abschüssiger Strecke mit eingeschalteter
Vorrichtung kann es vorkommen, dass sich die Ge-
schwindigkeit des Fahrzeugs gegenüber der gespeicherten
Geschwindigkeit leicht erhöht.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

64
neue Geschwindigkeit erreicht wird. Diese wird dann
automatisch gespeichert.
Jeder Betätigung des Hebels entspricht eine Geschwin-
digkeitsabnahme von ca. 1 km/h, wird der Hebel ständig
nach unten gehalten, verändert sich die Geschwindigkeit
kontinuierlich.
Ausschalten der Vorrichtung
Die Vorrichtung kann vom Fahrer wie folgt ausgeschaltet
werden:
❒durch Drehen des Rings A in Position OFF;
❒durch Abstellen des Motors;
Deaktivieren der Funktion
Die Vorrichtung kann vom Fahrer wie folgt ausgeschaltet
werden:
❒durch Drücken des Bremspedals, wenn die Vorrich-
tung die Geschwindigkeit regelt;
❒durch Drücken des Kupplungspedals, wenn die Vor-
richtung die Geschwindigkeit regelt;
❒durch Drücken der Taste B – Abb.48, wenn die Vor-
richtung die Geschwindigkeit regelt (für Versio-
nen/Märkte, wo vorgesehen);
❒durch Drücken des Gaspedals. In diesem Fall wird das
System nicht wirklich ausgeschaltet, aber der Be-
schleunigungsbefehl hat auf dem System den Vorrang.
Cruise Control bleibt jedoch eingeschaltet, ohne dass
die Taste B - Abb. 48 gedrückt werden muss, um zu
den vorherigen Bedingungen zurückzukehren, nachdem
der Beschleunigungsvorgang abgeschlossen ist.

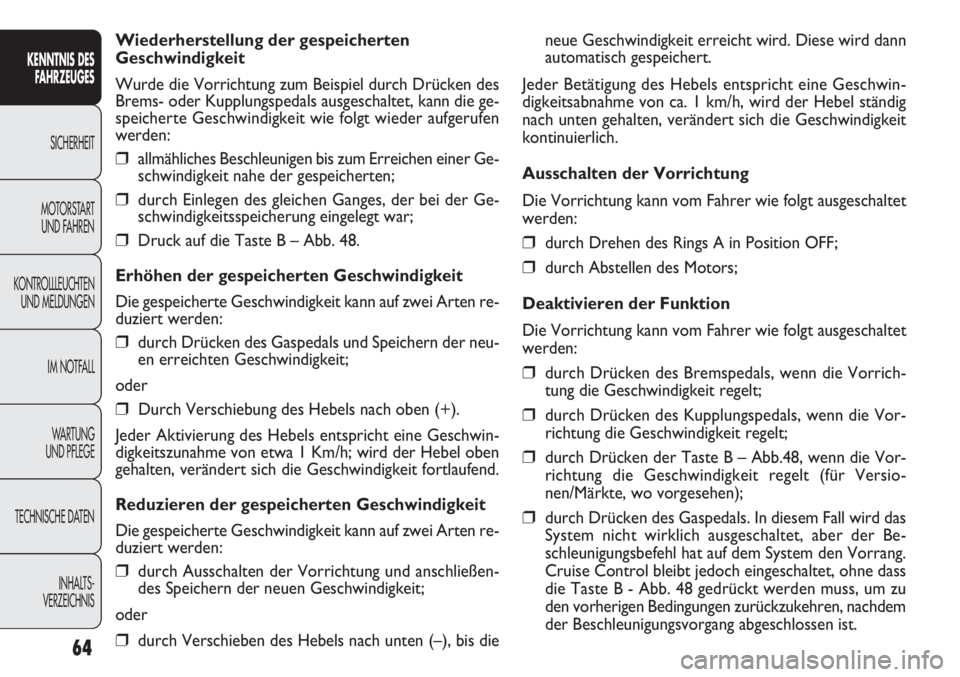

Wiederherstellung der gespeicherten
Geschwindigkeit
Wurde die Vorrichtung zum Beispiel durch Drücken des
Brems- oder Kupplungspedals ausgeschaltet, kann die ge-
speicherte Geschwindigkeit wie folgt wieder aufgerufen
werden:
❒allmähliches Beschleunigen bis zum Erreichen einer Ge-
schwindigkeit nahe der gespeicherten;
❒durch Einlegen des gleichen Ganges, der bei der Ge-
schwindigkeitsspeicherung eingelegt war;
❒Druck auf die Taste B – Abb. 48.
Erhöhen der gespeicherten Geschwindigkeit
Die gespeicherte Geschwindigkeit kann auf zwei Arten re-
duziert werden:
❒durch Drücken des Gaspedals und Speichern der neu-
en erreichten Geschwindigkeit;
oder
❒Durch Verschiebung des Hebels nach oben (+).
Jeder Aktivierung des Hebels entspricht eine Geschwin-
digkeitszunahme von etwa 1 Km/h; wird der Hebel oben
gehalten, verändert sich die Geschwindigkeit fortlaufend.
Reduzieren der gespeicherten Geschwindigkeit
Die gespeicherte Geschwindigkeit kann auf zwei Arten re-
duziert werden:
❒durch Ausschalten der Vorrichtung und anschließen-
des Speichern der neuen Geschwindigkeit;
oder
❒durch Verschieben des Hebels nach unten (–), bis die
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

65
F0V0055mAbb. 49

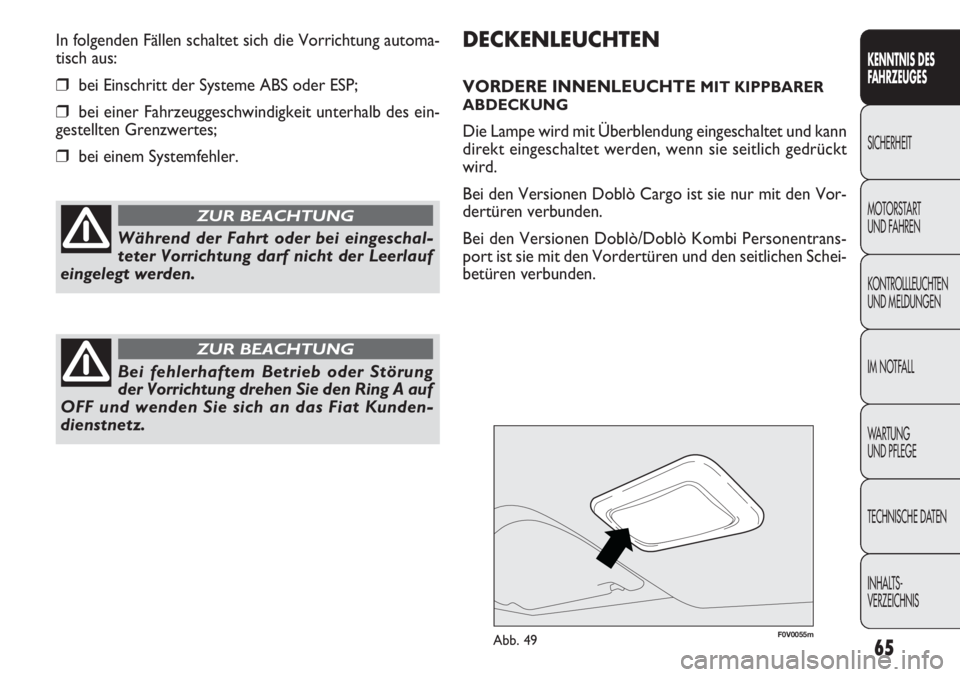

DECKENLEUCHTEN
VORDERE INNENLEUCHTE MIT KIPPBARER
ABDECKUNG
Die Lampe wird mit Überblendung eingeschaltet und kann
direkt eingeschaltet werden, wenn sie seitlich gedrückt
wird.
Bei den Versionen Doblò Cargo ist sie nur mit den Vor-
dertüren verbunden.
Bei den Versionen Doblò/Doblò Kombi Personentrans-
port ist sie mit den Vordertüren und den seitlichen Schei-
betüren verbunden.
In folgenden Fällen schaltet sich die Vorrichtung automa-
tisch aus:
❒bei Einschritt der Systeme ABS oder ESP;
❒bei einer Fahrzeuggeschwindigkeit unterhalb des ein-
gestellten Grenzwertes;
❒bei einem Systemfehler.
K ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Während der Fahrt oder bei eingeschal-
teter Vorrichtung darf nicht der Leerlauf
eingelegt werden.
ZUR BEACHTUNG
Bei fehlerhaftem Betrieb oder Störung
der Vorrichtung drehen Sie den Ring A auf
OFF und wenden Sie sich an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG

66
F0V0056mAbb. 50F0V0057mAbb. 51
Deckenleuchte werden die Leuchten einzeln geschaltet:
❒die Lampe C bei Druck nach links;
❒die Lampe D bei Druck nach rechts.
ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung be-
finden. Bei geschlossenen Türen schalten sich dann alle
Lampen aus. Auf diese Weise wird ein Entladen der Bat-
terie vermieden. Wird der Schalter in der eingeschalteten
Position vergessen, schaltet die Deckenleuchte 15 Minu-
ten nach dem Abschalten des Motors automatisch aus.
HINTERE DECKENLEUCHTE MIT
KIPPABDECKUNG
(Versionen Doblò/Doblò Kombi)
Die Lampe schaltet sich automatisch beim Öffnen einer
Tür oder Schiebetür ein und schaltet sich beim Schließen
derselben aus.
Bei geschlossenen Türen schaltet sich die Lampe ein/aus,
indem man die linke Taste A – Abb. 51 drückt, wie es auf
der Abbildung gezeigt wird.

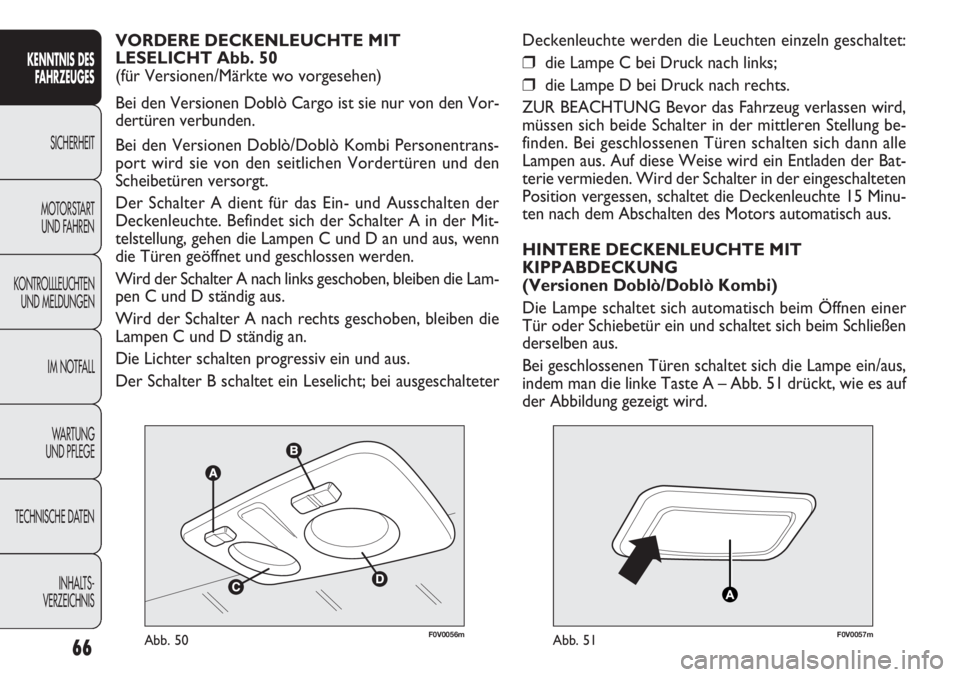

VORDERE DECKENLEUCHTE MIT
LESELICHT Abb. 50
(für Versionen/Märkte wo vorgesehen)
Bei den Versionen Doblò Cargo ist sie nur von den Vor-
dertüren verbunden.
Bei den Versionen Doblò/Doblò Kombi Personentrans-
port wird sie von den seitlichen Vordertüren und den
Scheibetüren versorgt.
Der Schalter A dient für das Ein- und Ausschalten der
Deckenleuchte. Befindet sich der Schalter A in der Mit-
telstellung, gehen die Lampen C und D an und aus, wenn
die Türen geöffnet und geschlossen werden.
Wird der Schalter A nach links geschoben, bleiben die Lam-
pen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an.
Die Lichter schalten progressiv ein und aus.
Der Schalter B schaltet ein Leselicht; bei ausgeschalteter
K
ENNTNIS DES
FA H R ZEUGES
SICHERHEIT
MOTORST AR

T
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
