FIAT DOBLO COMBI 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

227
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= indtil 160 km/h.
R= indtil 170 km/h.
S= indtil 180 km/h.
T= indtil 190 km/h.
U= indtil 200 km/h.
H= indtil 210 km/h.
V= indtil 240 km/h.
QM + S= indtil 160 km/h.
TM + S= indtil 190 km/h.
HM + S= indtil 210 km/h.
Hastighedsindeks
Hastighedsindeks for vinterdæk
Belastningsindeks (bæreevne)
Ved brug af integrerede hjulkapsler, der er
fastgjort (ved hjælp af fjeder) til metalfæl-
gen og dæk, som ikke er oprindelige, eftersalg, og
udstyret med “Rim Protector” fælgbeskyttelse (fig.
196), må der IKKE monteres hjulkapsler. Brug af
dæk og hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
ADVARSEL
F0V0217mfig. 196

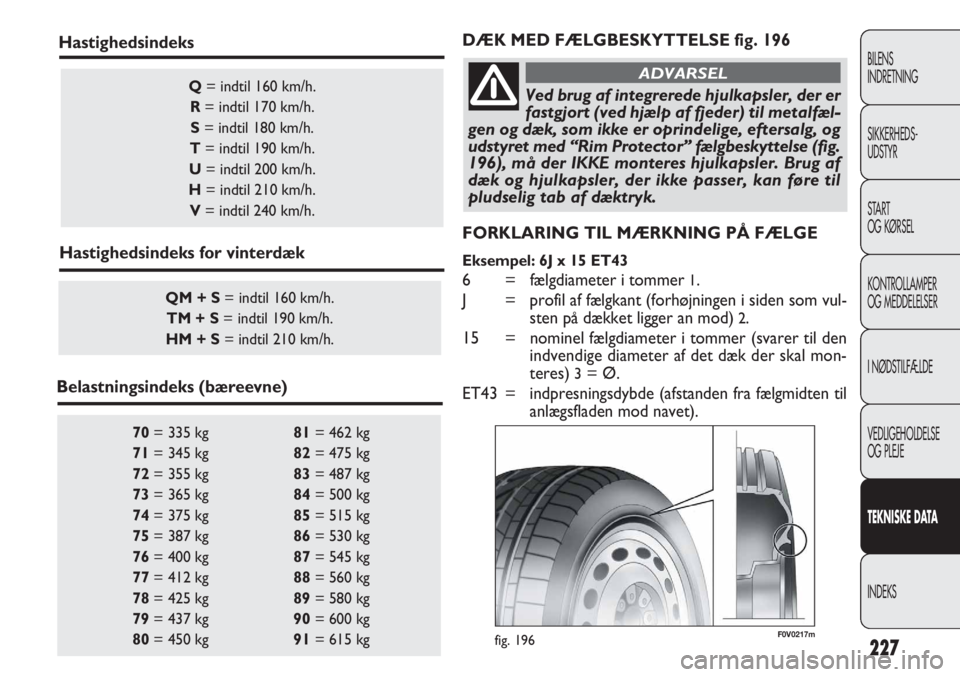

DÆK MED FÆLGBESKYTTELSE fig. 196
FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel: 6J x 15 ET43
6 = fælgdiameter i tommer 1.
J = profil af fælgkant (forhøjningen i siden som vul-
sten på dækket ligger an mod)
2.
15 = nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal mon-
teres)
3= Ø.
ET43 = indpresningsdybde (afstanden fra fælgmidten til
anlægsfladen mod navet).

228
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Version Fælge Dæk RESERVEHJUL
(afhængigt af versioner/markeder)
Standarddæk Vinterdæk Fælg Dæk
1.4 T.T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.4 T-JET T.T.6Jx16 ET36,5 195/60 R16 C 99/97T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99/97T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Pladser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Pladser (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Pladser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Pladser (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Alle typer6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) Alternativt

229
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

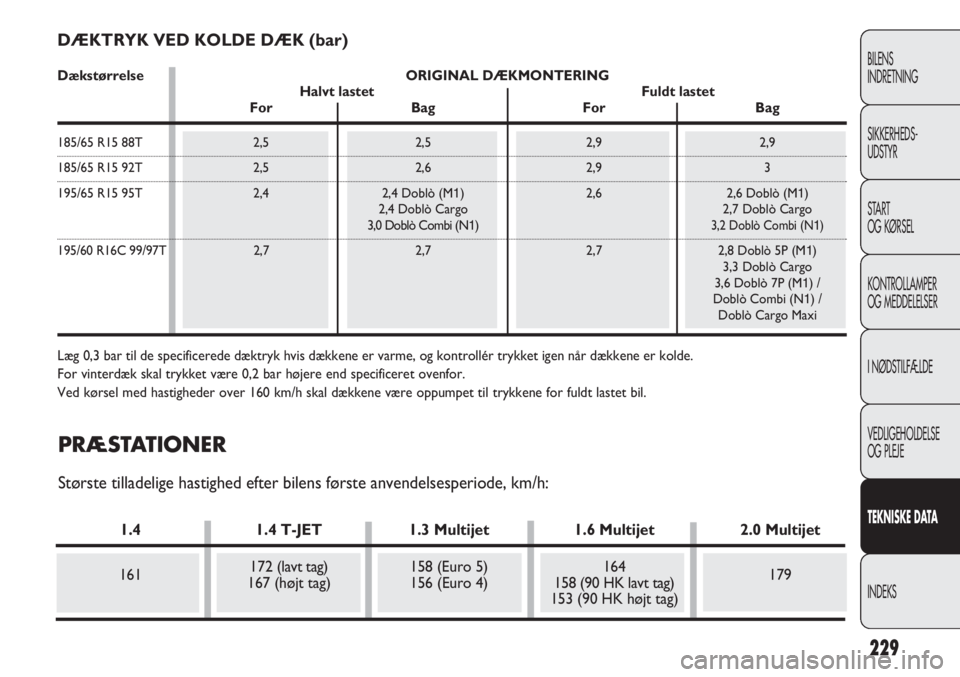

DÆKTRYK VED KOLDE DÆK (bar)
PRÆSTAT IONER
Største tilladelige hastighed efter bilens første anvendelsesperiode, km/h:
Dækstørrelse ORIGINAL DÆKMONTERING
Halvt lastet Fuldt lastet
For Bag For Bag
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99/97T2,7 2,7 2,7 2,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1) /
Doblò Combi (N1) /
Doblò Cargo Maxi
Læg 0,3 bar til de specificerede dæktryk hvis dækkene er varme, og kontrollér trykket igen når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor.
Ved kørsel med hastigheder over 160 km/h skal dækkene være oppumpet til trykkene for fuldt lastet bil.
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
161172 (lavt tag)158 (Euro 5) 164
179
167 (højt tag) 156 (Euro 4)158 (90 HK lavt tag)
153 (90 HK højt tag)

230
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0182mfig. 197
DIMENSIONER
Målene er angivet i mm og gælder for
bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
AB CD E F GH
Version 1845/
Kort akselafstand4390 895 2755 740 1895 (●) 1510 1832 1530
Sporvidden kan variere afhængigt af fælgstørrelsen.
(●) Med tagræling (afhængigt af versioner/markeder)

231
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

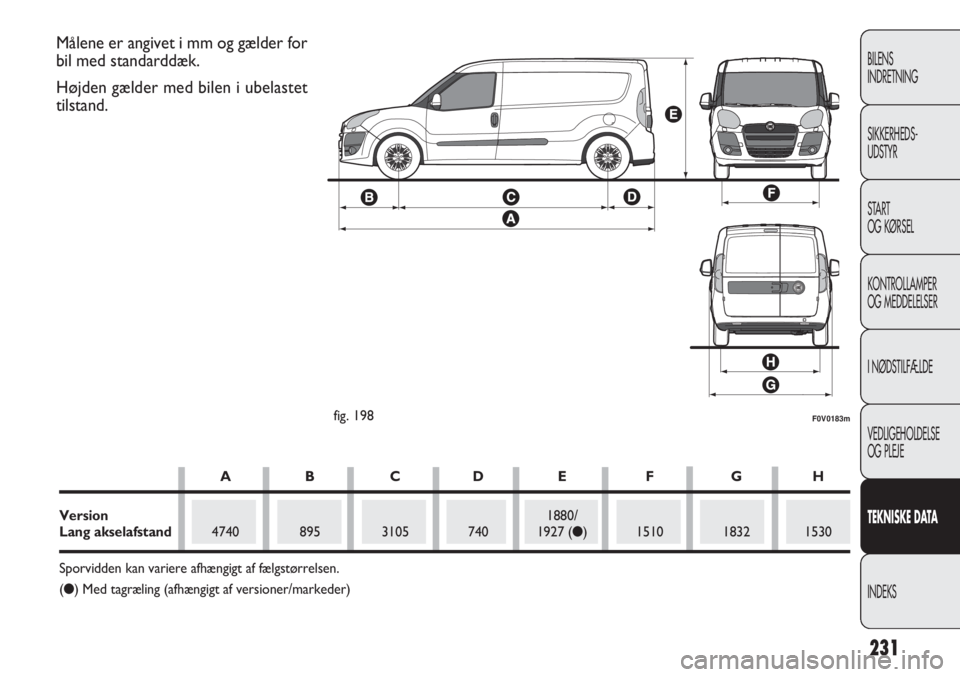

F0V0183mfig. 198
Målene er angivet i mm og gælder for
bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
AB CDE F GH
Version 1880/
Lang akselafstand4740 895 3105 740 1927 (●) 1510 1832 1530
Sporvidden kan variere afhængigt af fælgstørrelsen.
(●) Med tagræling (afhængigt af versioner/markeder)

232
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0230mfig. 199
Målene er angivet i mm og gælder for
bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
ABCD E FGH
Version 2115 (●) /
Højt Tag4390 895 2755 740 2125 (❑) 1510 1832 1530
Sporvidden kan variere afhængigt af fælgstørrelsen.
(●) Version Doblò
(❑) Version Doblò Cargo

233
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
1.4
1340
600
525
1090
1140
1940
1000
500
100
601490
615
540
1090
1140
2030
1000
500
100
601370
600
525
1075
1075
1970
1000
500
100
601410
600
525
1075
1075
2010
1300
500
100
601450
600
525
1120
1140
2050
1500
500
100
60
2.0 Multijet
1.6 Multijet 1.4 T-JET
1.3 Multijet

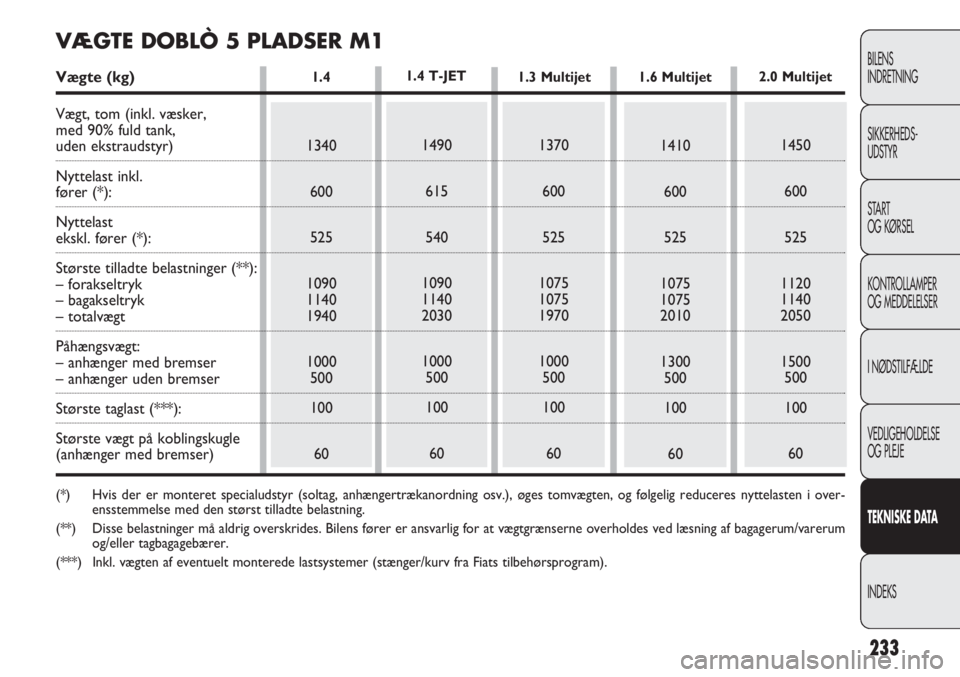

VÆGTE DOBLÒ 5 PLADSER M1
Vægte (kg)
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr)
Nyttelast inkl.
fører (*):
Nyttelast
ekskl. fører (*):
Største tilladte belastninger (**):
– forakseltryk
– bagakseltryk
– totalvægt
Påhængsvægt:
– anhænger med bremser
– anhænger uden bremser
Største taglast (***):
Største vægt på koblingskugle
(anhænger med bremser)
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i over-
ensstemmelse med den størst tilladte belastning.
(**) Disse belastninger må aldrig overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum/varerum
og/eller tagbagagebærer.
(***) Inkl. vægten af eventuelt monterede lastsystemer (stænger/kurv fra Fiats tilbehørsprogram).

234
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
1430
780
705
1120
1450
2210
1000
500
–
60
1.4
1500
900
825
1120
1450
2400
1300
500
–
60
1.6 Multijet2.0 Multijet
1540
900
825
1120
1450
2440
1500
500
–
60
VÆGTE DOBLÒ 5 PLADSER M1 HØJT TAG
Vægte (kg)
Vægt, tom
(inkl. væsker, med 90% fuld tank, uden ekstraudstyr)
Nyttelast inkl. fører (*):
Nyttelast ekskl. fører (*):
Største tilladte belastninger (**):
– forakseltryk
– bagakseltryk
– totalvægt
Påhængsvægt:
– anhænger med bremser
– anhænger uden bremser
Største taglast (***):
Største vægt på koblingskugle (anhænger med bremser)
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i over-
ensstemmelse med den størst tilladte belastning.
(**) Disse belastninger må aldrig overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum/varerum
og/eller tagbagagebærer.
(***) Inkl. vægten af eventuelt monterede lastsystemer (stænger/kurv fra Fiats tilbehørsprogram).

235
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
1480
685
610
1120
1140
2165
1500
500
100
60
1.4
1370
685
610
1090
1170
2055
1000
500
100
601490
720
645
1120
1160
2135
1000
500
100
601400
685
610
1090
1140
2085
1000
500
100
60
1.6 Multijet
1430
685
610
1090
1140
2115
1000
500
100
60
2.0 Multijet 1.3 Multijet
1.4 T-JET
VÆGTE DOBLÒ 7 PLADSER M1
Vægte (kg)
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr)
Nyttelast inkl.
fører (*):
Nyttelast
ekskl. fører (*):
Største tilladte belastninger (**):
– forakseltryk
– bagakseltryk
– totalvægt
Påhængsvægt:
– anhænger med bremser
– anhænger uden bremser
Største taglast (***):
Største vægt på koblingskugle
(anhænger med bremser)
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i over-
ensstemmelse med den størst tilladte belastning.
(**) Disse belastninger må aldrig overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum/varerum
og/eller tagbagagebærer.
(***) Inkl. vægten af eventuelt monterede lastsystemer (stænger/kurv fra Fiats tilbehørsprogram).

236
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
1460
710
635
1120
1450
2170
1500
500
100
60
1.4
1350
710
635
1090
1450
2060
1000
500
100
601500
800
725
1090
1450
2225
1000
500
100
601380
710
635
1090
1310
2090
1000
500
100
60
1.6 Multijet
1420
710
635
1090
1310
2130
1300
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET
VÆGTE DOBLÒ COMBI N1 KORT AKSELAFSTA ND
Vægte (kg)
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr)
Nyttelast inkl.
fører (*):
Nyttelast
ekskl. fører (*):
Største tilladte belastninger (**):
– forakseltryk
– bagakseltryk
– totalvægt
Påhængsvægt:
– anhænger med bremser
– anhænger uden bremser
Største taglast (***):
Største vægt på koblingskugle
(anhænger med bremser)
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i over-
ensstemmelse med den størst tilladte belastning.
(**) Disse belastninger må aldrig overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum/varerum
og/eller tagbagagebærer.
(***) Inkl. vægten af eventuelt monterede lastsystemer (stænger/kurv fra Fiats tilbehørsprogram).
