FIAT DOBLO COMBI 2013 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2013, Model line: DOBLO COMBI, Model: FIAT DOBLO COMBI 2013Pages: 283, tamaño PDF: 6.19 MB
Page 41 of 283
37
F0V0170mfig. 31
ESCALERA DE PROTECCIÓN
DEL CONDUCTOR fig. 30
(para versiones/países donde esté previsto)
En algunas versiones está presente una escalera fija que
permite proteger al conductor en caso de inestabilidad de
la carga transportada.
VERSIONES COMBI N1
Tabique fijo fig. 31
(para versiones/países donde esté previsto)
Está situado detrás del respaldo de los asientos traseros.
F0V0169mfig. 30
Tabique fijo acristalado fig. 28
Cuenta con un vidrio central que permite observar la es-
tabilidad de la carga transportada.
Tabique partido giratorio fig. 29
Si fuera necesario transporta cargas de grandes dimen-
siones, es posible abrir el tabique procediendo de la si-
guiente manera:
❒abata el asiento del pasajero abatible (véase lo descri-
to en las páginas anteriores);
❒desde el interior del compartimiento de carga desen-
ganche el perno A, presente en la parte trasera del ta-
bique, e introdúzcalo en el alojamiento B presente en
el respaldo del asiento abatido.
Para volver a colocar el tabique, realice las operaciones en
sentido invertido respecto a lo descrito anteriormente.
CON OCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
Page 42 of 283
38
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE

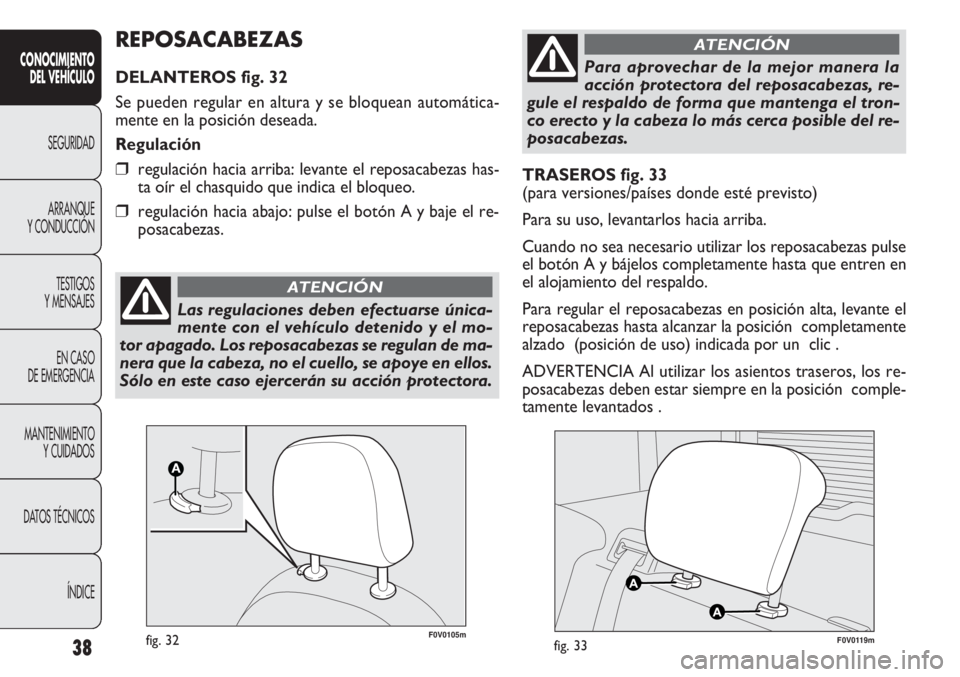

TRASEROS fig. 33
(para versiones/países donde esté previsto)
Para su uso, levantarlos hacia arriba.
Cuando no sea necesario utilizar los reposacabezas pulse
el botón A y bájelos completamente hasta que entren en
el alojamiento del respaldo.
Para regular el reposacabezas en posición alta, levante el
reposacabezas hasta alcanzar la posición completamente
alzado (posición de uso) indicada por un clic .
ADVERTENCIA Al utilizar los asientos traseros, los re-
posacabezas deben estar siempre en la posición comple-
tamente levantados .
F0V0119mfig. 33F0V0105mfig. 32
REPOSACABEZAS
DELANTEROS fig. 32
Se pueden regular en altura y se bloquean automática-
mente en la posición deseada.
Regulación
❒regulación hacia arriba: levante el reposacabezas has-
ta oír el chasquido que indica el bloqueo.
❒regulación hacia abajo: pulse el botón A y baje el re-
posacabezas.
Las regulaciones deben efectuarse única-
mente con el vehículo detenido y el mo-
tor apagado. Los reposacabezas se regulan de ma-
nera que la cabeza, no el cuello, se apoye en ellos.
Sólo en este caso ejercerán su acción protectora.
ATENCIÓN
Para aprovechar de la mejor manera la
acción protectora del reposacabezas, re-
gule el respaldo de forma que mantenga el tron-
co erecto y la cabeza lo más cerca posible del re-
posacabezas.
ATENCIÓN
Page 43 of 283
39
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
F0V0014mfig. 34

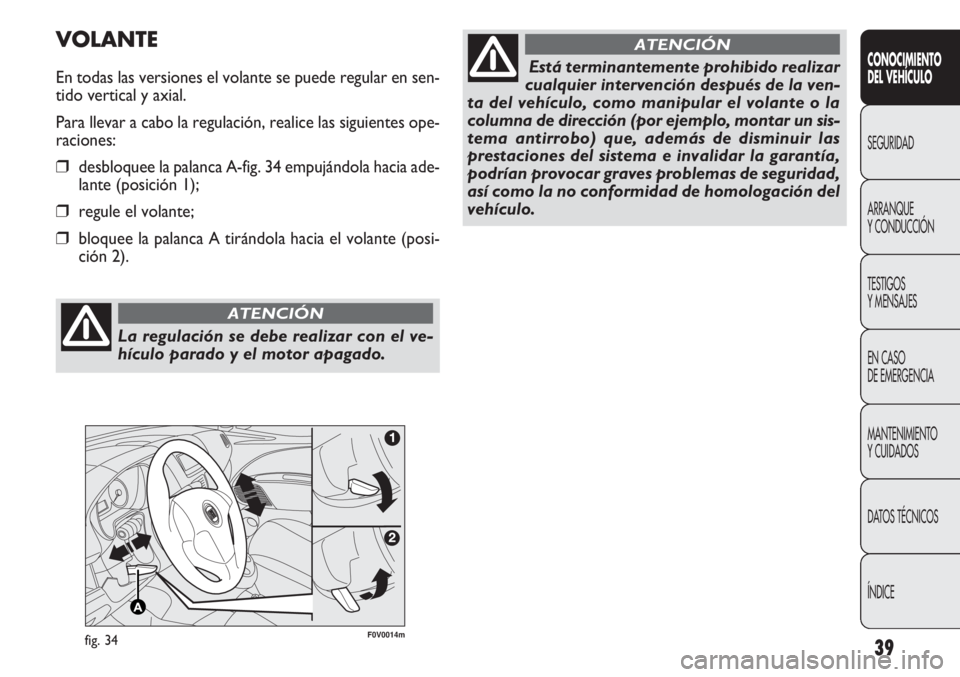

VOLANTE
En todas las versiones el volante se puede regular en sen-
tido vertical y axial.
Para llevar a cabo la regulación, realice las siguientes ope-
raciones:
❒desbloquee la palanca A-fig. 34 empujándola hacia ade-
lante (posición 1);
❒regule el volante;
❒bloquee la palanca A tirándola hacia el volante (posi-
ción 2).
La regulación se debe realizar con el ve-
hículo parado y el motor apagado.
ATENCIÓN
Está terminantemente prohibido realizar
cualquier intervención después de la ven-
ta del vehículo, como manipular el volante o la
columna de dirección (por ejemplo, montar un sis-
tema antirrobo) que, además de disminuir las
prestaciones del sistema e invalidar la garantía,
podrían provocar graves problemas de seguridad,
así como la no conformidad de homologación del
vehículo.
ATENCIÓN
Page 44 of 283
40
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
F0V0125mfig. 35F0V0084mfig. 36
ESPEJOS RETROVISORES

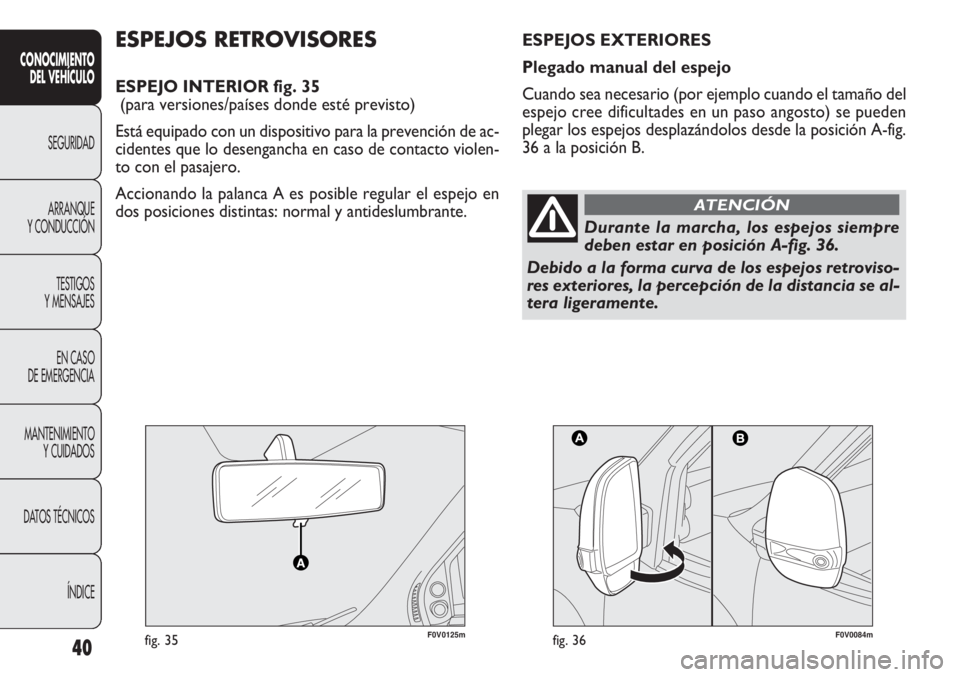

ESPEJO INTERIOR fig. 35(para versiones/países donde esté previsto)
Está equipado con un dispositivo para la prevención de ac-
cidentes que lo desengancha en caso de contacto violen-
to con el pasajero.
Accionando la palanca A es posible regular el espejo en
dos posiciones distintas: normal y antideslumbrante.
Durante la marcha, los espejos siempre
deben estar en posición A-fig. 36.
Debido a la forma curva de los espejos retroviso-
res exteriores, la percepción de la distancia se al-
tera ligeramente.
ATENCIÓN
ESPEJOS EXTERIORES
Plegado manual del espejo
Cuando sea necesario (por ejemplo cuando el tamaño del
espejo cree dificultades en un paso angosto) se pueden
plegar los espejos desplazándolos desde la posición A-fig.
36 a la posición B.
Page 45 of 283
41
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
Regulación manual
Desde el interior del vehículo intervenga en el dispositi-
vo A-fig. 37.
Regulación eléctrica
(para las versiones/países donde esté previsto)
La regulación de los espejos exteriores se puede realizar
únicamente con la llave de contacto en posición MAR.
Realice las operaciones siguientes:
❒seleccione con el desviador A-fig. 38 el espejo que de-
see (derecho o izquierdo);
❒llevando el desviador A a la posición B, e intervinien-
do en éste, se orienta el espejo retrovisor exterior
izquierdo;
❒llevando el desviador A a la posición D, e intervinien-
do en éste, se orienta el espejo retrovisor exterior
derecho.
Una vez finalizada la regulación, vuelva a colocar el des-
viador A en la posición intermedia de bloqueo C.
F0V0120mfig. 37F0V0015mfig. 38
Page 46 of 283
42
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
fig. 39F0V0016m

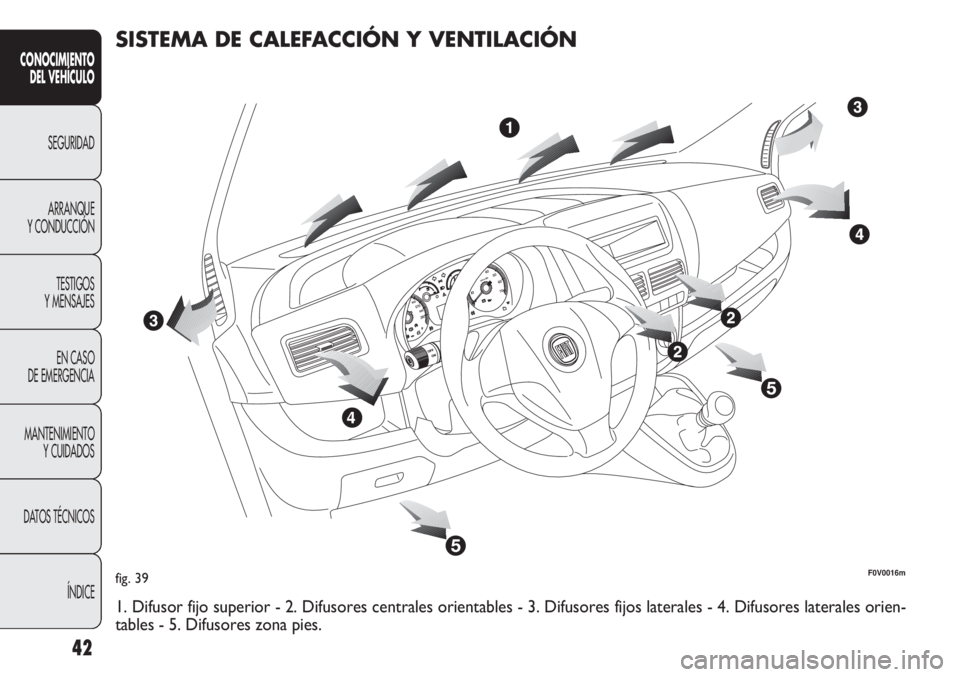

SISTEMA DE CALEFA CCIÓN Y VENTILACIÓN
1. Difusor fijo superior - 2. Difusores centrales orientables - 3. Difus\
ores fijos laterales - 4. Difusores laterales orien-
tables - 5. Difusores zona pies.
Page 47 of 283
43
F0V0017mfig. 40 - salida abiertaF0V0018mfig. 41 - salida cerrada
DIFUSORES CENTRALES Y LATERALES
ORIENTABLES fig. 40-41
Actúe en la lengüeta A para orientar los difusores en la di-
rección deseada.
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
Para cerrar las salidas desplace la lengüeta A lateralmen-
te de la posición 1-fig. 40 a la posición 2-fig. 41.
Page 48 of 283
44
CALEFACCIÓN Y VENTILACIÓN

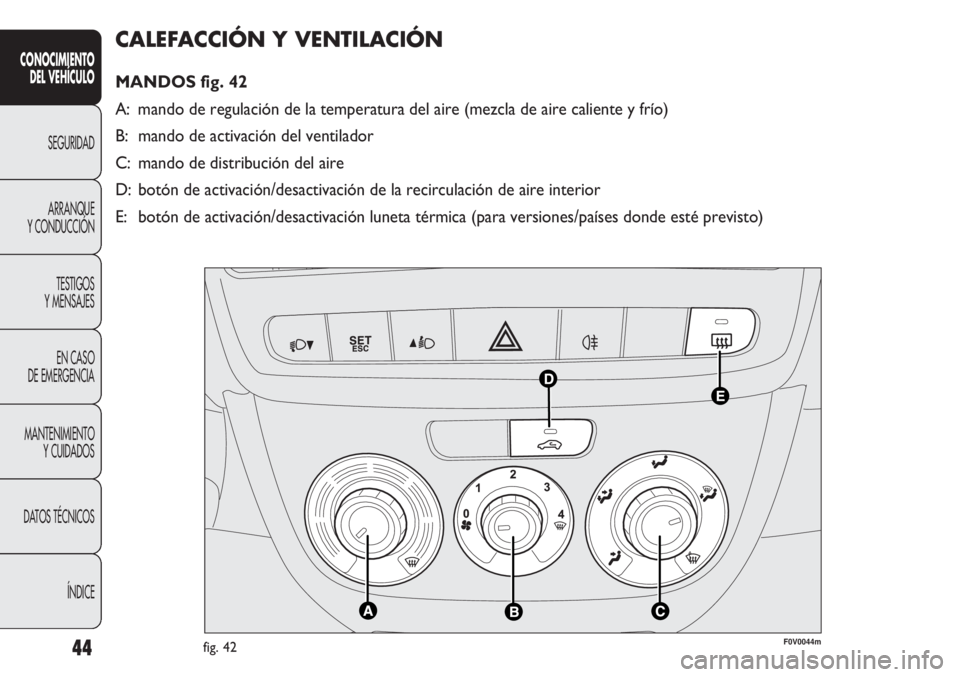

MANDOS fig. 42
A: mando de regulación de la temperatura del aire (mezcla de aire calie\
nte y frío)
B: mando de activación del ventilador
C: mando de distribución del aire
D: botón de activación/desactivación de la recirculación de air\
e interior
E: botón de activación/desactivación luneta térmica (para vers\
iones/países donde esté previsto)
CONOCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
F0V0044mfig. 42
Page 49 of 283
45
CALEFACCIÓN RÁPIDA
Realice las operaciones siguientes:
❒cierre todos difusores del salpicadero;
❒gire el mando A a -;
❒gire el mando B a 4 -;
❒gire el mando C a ©.
DESEMPAÑAMIENTO/ANTIVAHO RÁPIDO
DEL PARABRISAS Y VENTANILLAS
LATERALES DELANTERAS
(función MAX-DEF)
Realice las operaciones siguientes:
❒gire el mando A a -;
❒gire el mando B a 4 -;
❒gire el mando C a -;
❒desactive la recirculación de aire interior (led del bo-
tón D apagado).
Una vez desempañados/sin vaho mueva los mandos
de uso habitual para recuperar las condiciones de confort
deseadas.
CONFORT CLIMÁTICO
El mando C permite que el aire que entra en el interior
del vehículo llegue a todas las zonas del habitáculo según
5 niveles de distribución:
¶difusión de aire de los difusores centrales y salidas la-
terales;
ßpermite calentar los pies y mantener el rostro fresco
(función bilevel );
©permite un calentamiento más rápido del habitáculo;
®para calentar el habitáculo y, al mismo tiempo, de-
sempañar el parabrisas;
-permite el desempañamiento y el antivaho del para-
brisas y de las ventanillas laterales delanteras.
CALEFACCIÓN
Realice las operaciones siguientes:
❒gire completamente hacia la derecha (índice en -) el
mando A;
❒gire el mando B a la velocidad deseada;
❒lleve el mando C a:
®para calentar los pies y, al mismo tiempo, desem-
pañar el parabrisas;
ßpara enviar aire hacia los pies e introducir aire más
fresco desde los difusores centrales y las salidas de
aire del salpicadero;
©para calefacción rápida.
CON OCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
Page 50 of 283
46
ACTIVACIÓN DE LA RECIRCULACIÓN
DEL AIRE INTERIOR
Pulse el botón D: el led encendido en el botón indica que
se ha activado la función.
Se recomienda activar la recirculación de aire interior en
retenciones o al detenerse en túneles para evitar que en-
tre aire contaminado del exterior.
Evite el uso prolongado de esta función, especialmente si
viajan varias personas en el vehículo, para evitar que se em-
pañen los cristales.
ADVERTENCIA La recirculación de aire interior permite,
en función de la modalidad de funcionamiento seleccio-
nada ( calefacción o refrigeración ), alcanzar más rápi-
damente las condiciones deseadas. De todas formas, no le
recomendamos utilizar la función de recirculación en dí-
as lluviosos o fríos para evitar la posibilidad de que se em-
pañen las lunas.
DESEMPAÑAMIENTO/ANTIVAHO
DE LA LUNETA TÉRMICA Y ESPEJOS
RETROVISORES EXTERIORES
(para versiones/países donde esté previsto)
Pulse el botón E
(para activar esta función. La activación
efectiva se indica con el encendido del led del pulsador.
Para desactivar la función, vuelva a pulsar el botón E
(.
ADVERTENCIA No pegue adhesivos en la parte interna
del cristal trasero sobre los filamentos de la luneta tér-
mica para evitar que se dañen.
Antiempañamiento de los cristales
En caso de mucha humedad exterior y/o de lluvia y/o de
fuertes diferencias de temperatura entre el interior y el
exterior del habitáculo, se recomienda efectuar la siguiente
maniobra para evitar el empañamiento de los cristales:
❒desactive la recirculación de aire interior (led del bo-
tón D apagado);
❒gire el mando A a -;
❒gire el mando B a 2;
❒gire el mando C a -con posibilidad de pasar a la po-
sición
®en el caso de que no haya empañamiento
en los cristales.
AJUSTE DE LA VELOCIDAD
DEL VENTILADOR
Para obtener una buena ventilación del habitáculo, reali-
ce las siguientes operaciones:
❒abra completamente los difusores de aire centrales y
las salidas laterales;
❒gire el mando A al sector azul;
❒gire el mando B a la velocidad deseada;
❒gire el mando C a ¶;
❒desactive la recirculación de aire interior (led del bo-
tón D apagado).
CON OCIMIE NTO
DEL VEHÍC ULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
