FIAT DOBLO COMBI 2014 Instrukcja obsługi (in Polish)

177

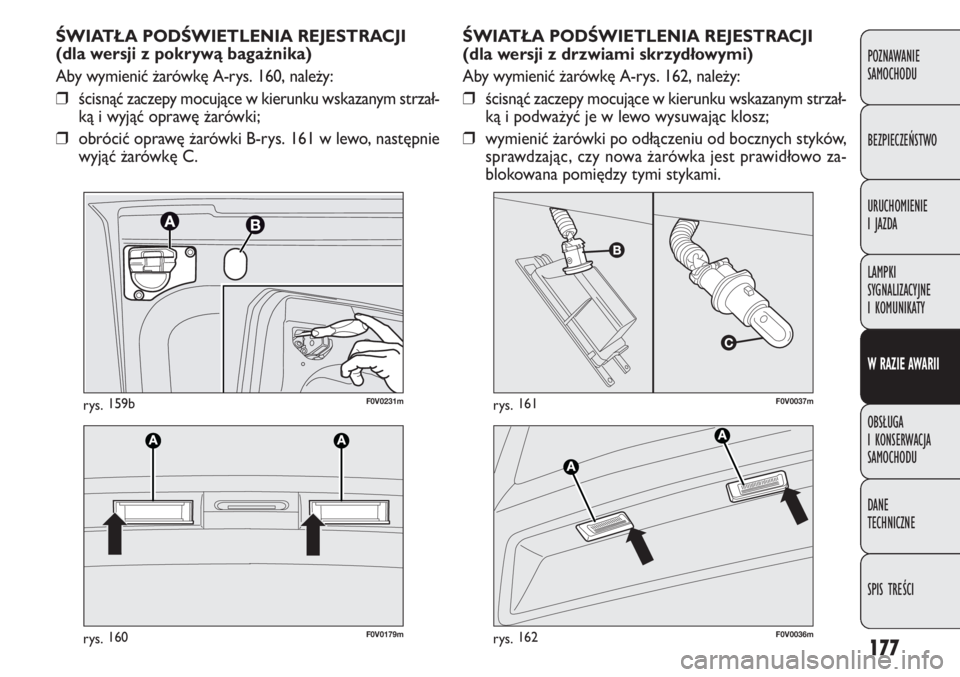

ŚWIATŁA PODŚWIETLENIA REJESTRACJI
(dla wersji z drzwiami skrzydłowymi)
Aby wymienić żarówkę A-rys. 162, należy:
❒ścisnąć zaczepy mocujące w kierunku wskazanym strzał-
ką i podważyć je w lewo wysuwając klosz;
❒wymienić żarówki po odłączeniu od bocznych styków,
sprawdzając, czy nowa żarówka jest prawidłowo za-
blokowana pomiędzy tymi stykami. ŚWIATŁA PODŚWIETLENIA REJESTRACJI
(dla wersji z pokrywą bagażnika)
Aby wymienić żarówkę A-rys. 160, należy:
❒ścisnąć zaczepy mocujące w kierunku wskazanym strzał-
ką i wyjąć oprawę żarówki;
❒obrócić oprawę żarówki B-rys. 161 w lewo, następnie
wyjąć żarówkę C.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0179mrys. 160
F0V0037mrys.161F0V0231mrys.159b
F0V0036mrys.162

178

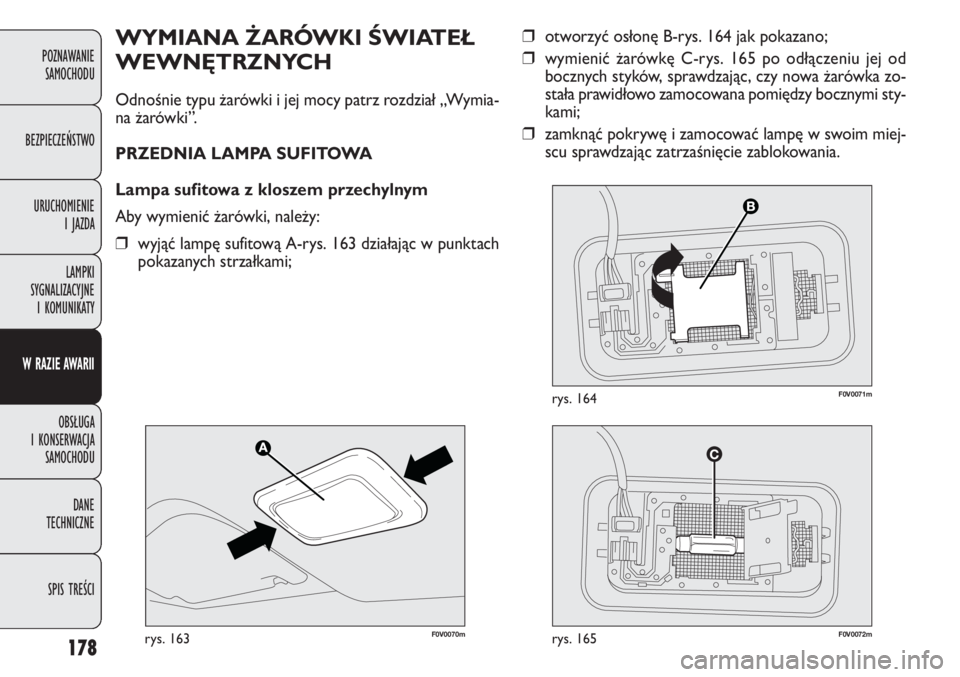

❒otworzyć osłonę B-rys. 164 jak pokazano;
❒wymienić żarówkę C-rys. 165 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami;
❒zamknąć pokrywę i zamocować lampę w swoim miej-
scu sprawdzając zatrzaśnięcie zablokowania.WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie typu żarówki i jej mocy patrz rozdział „Wymia-
na żarówki”.
PRZEDNIA LAMPA SUFITOWA
Lampa sufitowa z kloszem przechylnym
Aby wymienić żarówki, należy:
❒wyjąć lampę sufitową A-rys. 163 działając w punktach
pokazanych strzałkami;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0070mrys. 163F0V0072mrys. 165
F0V0071mrys. 164

179

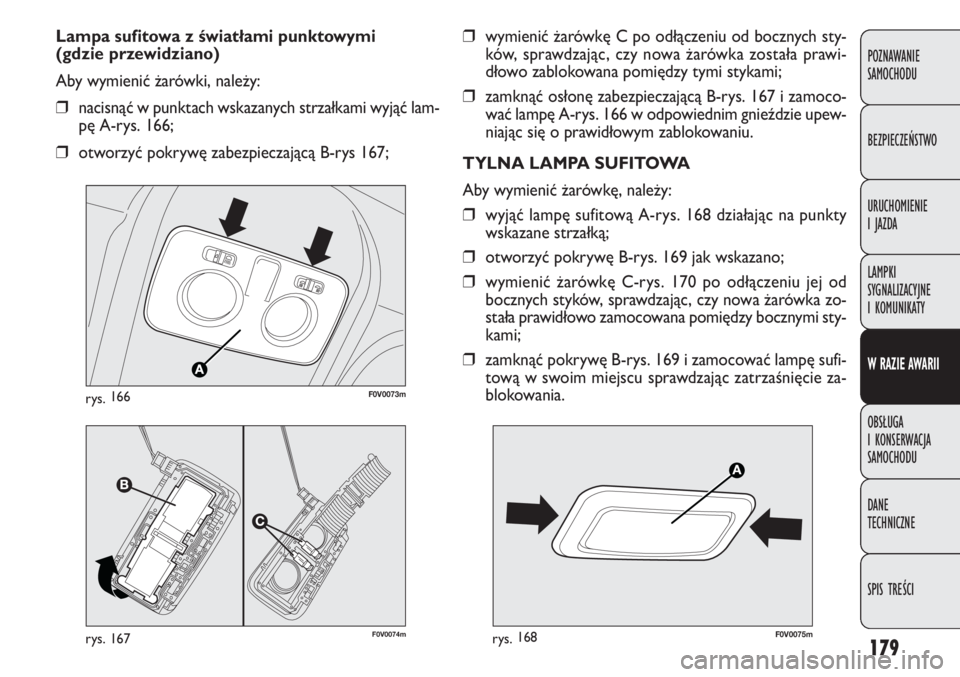

❒wymienić żarówkę C po odłączeniu od bocznych sty-
ków, sprawdzając, czy nowa żarówka została prawi-
dłowo zablokowana pomiędzy tymi stykami;
❒zamknąć osłonę zabezpieczającą B-rys. 167 i zamoco-
wać lampę A-rys. 166 w odpowiednim gnieździe upew-
niając się o prawidłowym zablokowaniu.
TYLNA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒wyjąć lampę sufitową A-rys. 168 działając na punkty
wskazane strzałką;
❒otworzyć pokrywę B-rys. 169 jak wskazano;
❒wymienić żarówkę C-rys. 170 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami;
❒zamknąć pokrywę B-rys. 169 i zamocować lampę sufi-
tową w swoim miejscu sprawdzając zatrzaśnięcie za-
blokowania. Lampa sufitowa z światłami punktowymi
(gdzie przewidziano)
Aby wymienić żarówki, należy:
❒nacisnąć w punktach wskazanych strzałkami wyjąć lam-
pę A-rys. 166;
❒otworzyć pokrywę zabezpieczającą B-rys 167;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0074mrys. 167
F0V0073mrys.166
F0V0075mrys.168

180
F0V0072mrys. 170


F0V0176mrys. 171
❒wyjąć lampę sufitową działając na punkty wskazane
strzałkami;
❒wymienić żarówkę C-rys. 172 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-

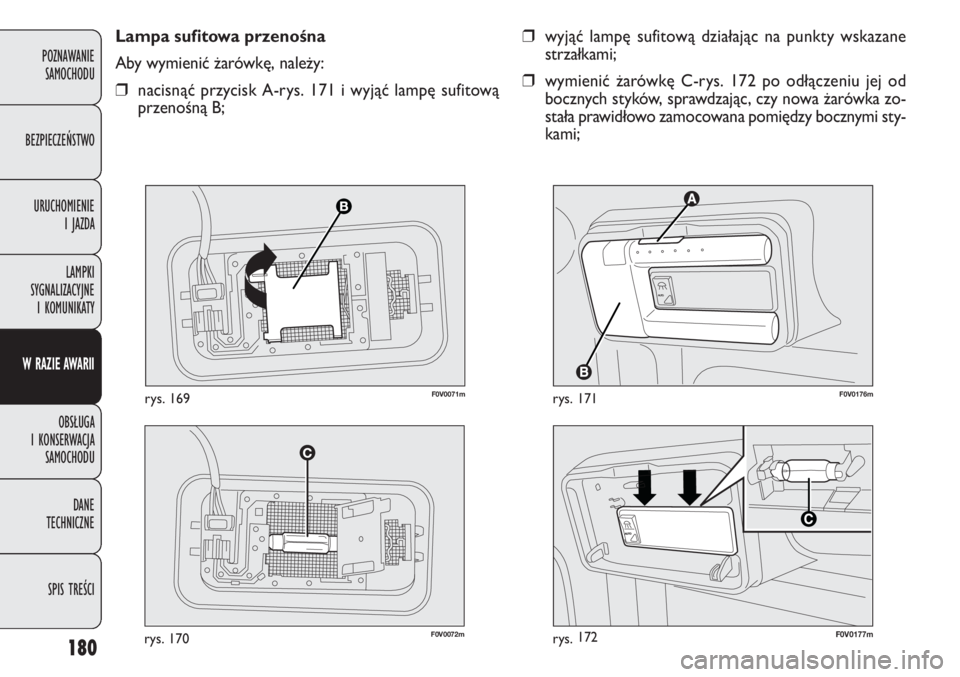

kami; Lampa sufitowa przenośna
Aby wymienić żarówkę, należy:
❒nacisnąć przycisk A-rys. 171 i wyjąć lampę sufitową
przenośną B;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0071mrys. 169
F0V0177mrys.172

181
F0V0088mrys. 173
WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniują
w przypadku awarii lub nieprawidłowego działania tej in-
stalacji.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element prze-
wodzący A-rys. 173 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony bez-
piecznik na nowy o tej samej wartości prądowej (tego sa-
mego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
Aby wymienić bezpiecznik użyć szczypiec D umieszczo-
nych w torbie z narzędziami lub w pojemniku Fix&Go (dla
wersji/rynków, gdzie przewidziano).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
W przypadku ponownego przepalenia się
bezpiecznika, zwrócić się do ASO Fiata.
UWAGA
Jeżeli bezpiecznik główny systemu bezpie-
czeństwa (system air bag, układu hamul-
cowego), systemu zespołu napędowego (układ sil-
nika, skrzyni biegów) lub układu przekładni kie-
rowniczej interweniuje zwrócić się do ASO Fiata.
UWAGA
Nigdy nie zastępować bezpiecznika drutem
lub innym materiałem przewodzącym.
Nie zamieniać bezpiecznika na inny o wyż-
szej wartości prądowej. NIEBEZPIECZEŃ-
STWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) zwrócić się do ASO
Fiata.
Przed wymianą bezpiecznika upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorni-
ki elektryczne.
UWAGA
Aby określić bezpiecznik, odnieść się do tabeli podanej
na stronach następnych.

182
F0V0081mrys. 174
F0V0089mrys. 175

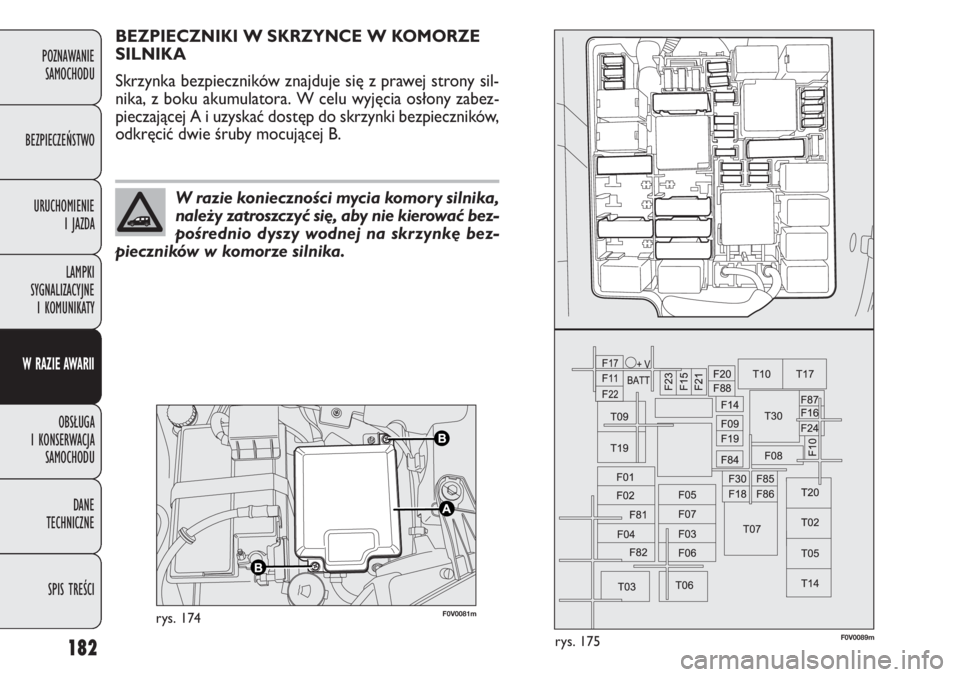

BEZPIECZNIKI W SKRZYNCE W KOMORZE
SILNIKA
Skrzynka bezpieczników znajduje się z prawej strony sil-
nika, z boku akumulatora. W celu wyjęcia osłony zabez-
pieczającej A i uzyskać dostęp do skrzynki bezpieczników,
odkręcić dwie śruby mocującej B.
W razie konieczności mycia komory silnika,
należy zatroszczyć się, aby nie kierować bez-
pośrednio dyszy wodnej na skrzynkę bez-
pieczników w komorze silnika.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Przekaźnik otwierania drzwi przechylnych (wersja Cargo) F09 10 175
Sygnał dźwiękowy jednotonowy F10 10 175
Światła drogowe F14 15 175
Nagrzewnica dodatkowa PTC1 (silniki diesel) F15 30 175
Sprężarka klimatyzacji F19 7,5 175
Ogrzewana szyba tylna F20 30 175
Pompa elektryczna paliwa na zbiorniku F21 15 175
Przednie światła przeciwmgielne F30 15 175
Elektrozawory układu zasilanego metanem F84 10 175
Gniazdko prądowe wewnątrz samochodu, gniazdko prądowe tylne F85 30 175
Zapalnika, siedzenia ogrzewane F86 30 175
Czujnik stanu naładowania akumulatora IBS dla systemu Start&Stop F87 5 175
Podgrzewanie lusterek zewnętrznych F88 7,5 175

184
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0082mrys. 176F0V0083mrys. 177

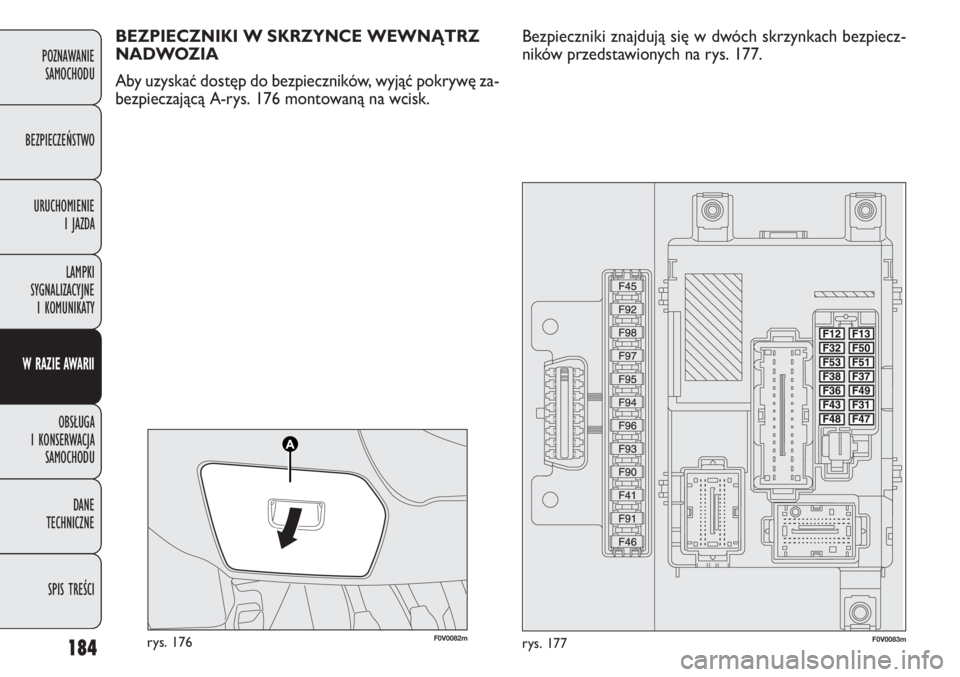

BEZPIECZNIKI W SKRZYNCE WEWNĄTRZ
NADWOZIA
Aby uzyskać dostęp do bezpieczników, wyjąć pokrywę za-
bezpieczającą A-rys. 176 montowaną na wcisk.Bezpieczniki znajdują się w dwóch skrzynkach bezpiecz-
ników przedstawionych na rys. 177.

185
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Światła mijania prawe F12 7,5 177
Przednia lampa sufitowa, tylna lampa sufitowa, lampy w daszkach
przeciwsłonecznych, lampy w drzwiach, lampa oświetlenia bagażnika F32 7,5 177
Zestaw wskaźników F53 5 177
Silniki blokowania/odblokowania drzwi, silniki uruchomienia dead lock,
silnik odblokowania pokrywy bagażnika F38 20 177
Zasilanie + akumulatora gniazdka diagnostycznego EOBD,
centralki klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza,
centralki convergence Blue&Me™, centralki rozpoznania ciśnienia w oponach F36 10 177
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej F43 15 177
Silnik podnośnika szyby w drzwiach przednich po stronie pasażera F48 20 177
Światło mijania lewe, korektor ustawienia reflektora F13 7,5 177
Centralka air bag F50 7,5 177
Zasilanie przekaźnika wyłącznika pedału hamulca, wyłącznika pedału sprzęgła,
zespołu nagrzewnicy wewnętrznej, centralki convergence Blue&Me™,
systemu przystosowania do radioodtwarzacza F51 7,5 177
Zasilanie przekaźnika zestawu wskaźników, wyłącznika pedału hamulca,
trzeciego światła stop F37 5 177
Zasilanie przekaźnika podświetlenia zespołu wyłączników, centralki parkowania,
centralki rozpoznania ciśnienia w oponach, przesuwania lusterek wstecznych
elektrycznych zewnętrznych, czujnika deszczu, centralki dachu elektrycznego,
gniazdko infotelematyczne my-port F49 5 177

186
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

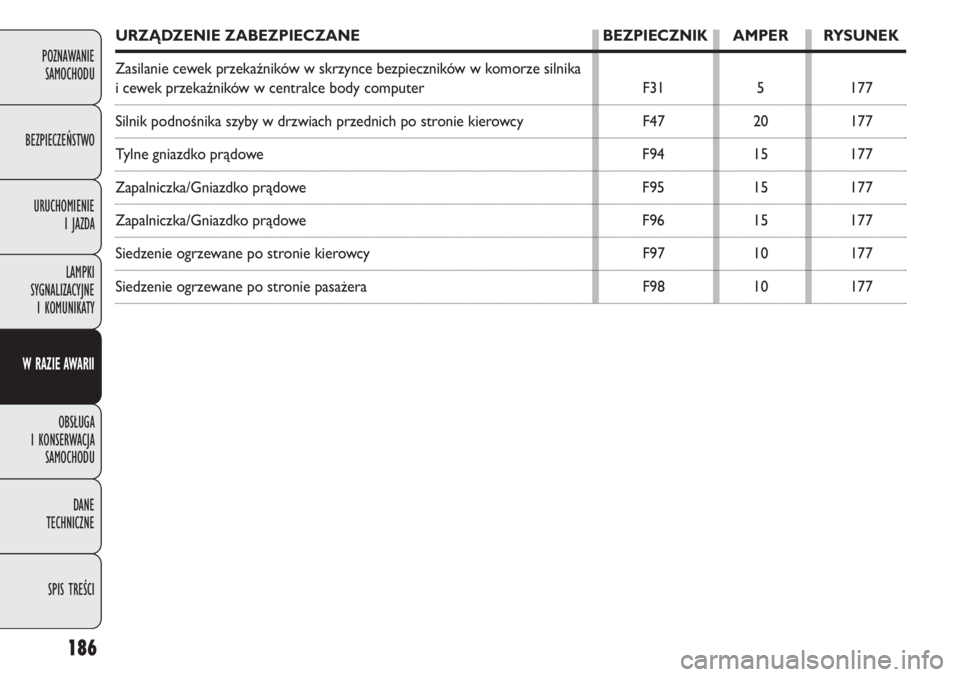

URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Zasilanie cewek przekaźników w skrzynce bezpieczników w komorze silnika
i cewek przekaźników w centralce body computer F31 5 177
Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy F47 20 177
Tylne gniazdko prądowe F94 15 177
Zapalniczka/Gniazdko prądowe F95 15 177
Zapalniczka/Gniazdko prądowe F96 15 177
Siedzenie ogrzewane po stronie kierowcy F97 10 177
Siedzenie ogrzewane po stronie pasażera F98 10 177
