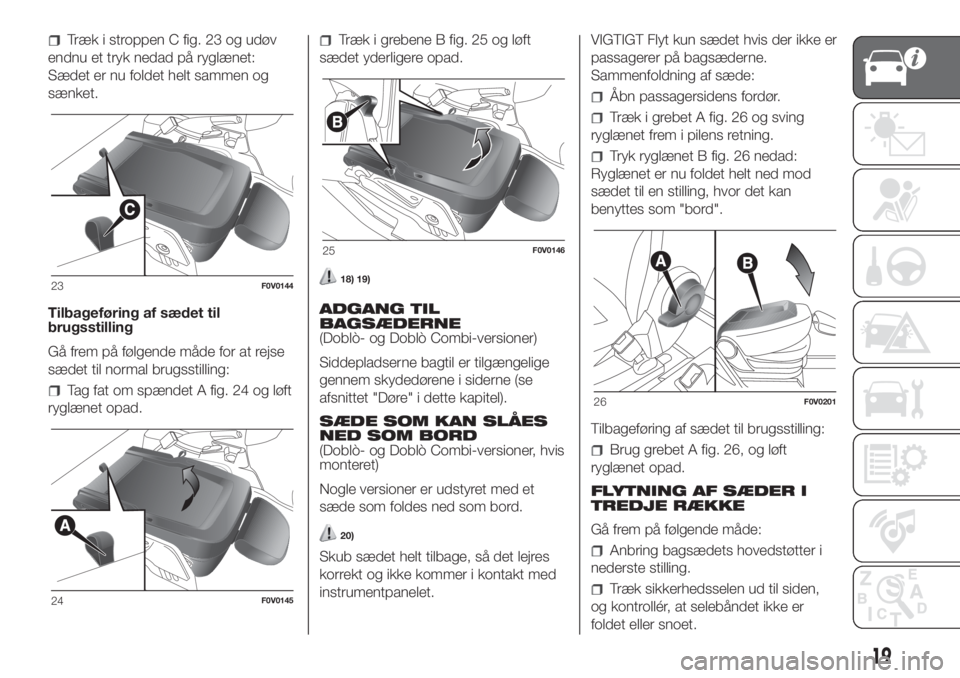

Træk i stroppen C fig. 23 og udøv
endnu et tryk nedad på ryglænet:
Sædet er nu foldet helt sammen og
sænket.
Tilbageføring af sædet til
brugsstilling
Gå frem på følgende måde for at rejse
sædet til normal brugsstilling:
Tag fat om spændet A fig. 24 og løft
ryglænet opad.
Træk i grebene B fig. 25 og løft
sædet yderligere opad.
18) 19)
ADGANG TIL
BAGSÆDERNE
(Doblò- og Doblò Combi-versioner)
Siddepladserne bagtil er tilgængelige
gennem skydedørene i siderne (se
afsnittet "Døre" i dette kapitel).
SÆDE SOM KAN SLÅES
NED SOM BORD
(Doblò- og Doblò Combi-versioner, hvis
monteret)
Nogle versioner er udstyret med et
sæde som foldes ned som bord.
20)
Skub sædet helt tilbage, så det lejres
korrekt og ikke kommer i kontakt med
instrumentpanelet.VIGTIGT Flyt kun sædet hvis der ikke er
passagerer på bagsæderne.
Sammenfoldning af sæde:
Åbn passagersidens fordør.
Træk i grebet A fig. 26 og sving
ryglænet frem i pilens retning.
Tryk ryglænet B fig. 26 nedad:
Ryglænet er nu foldet helt ned mod
sædet til en stilling, hvor det kan
benyttes som "bord".
Tilbageføring af sædet til brugsstilling:
Brug grebet A fig. 26, og løft
ryglænet opad.
FLYTNING AF SÆDER I
TREDJE RÆKKE
Gå frem på følgende måde:
Anbring bagsædets hovedstøtter i
nederste stilling.
Træk sikkerhedsselen ud til siden,
og kontrollér, at selebåndet ikke er
foldet eller snoet.
23F0V0144
24F0V0145
25F0V0146
26F0V0201
19

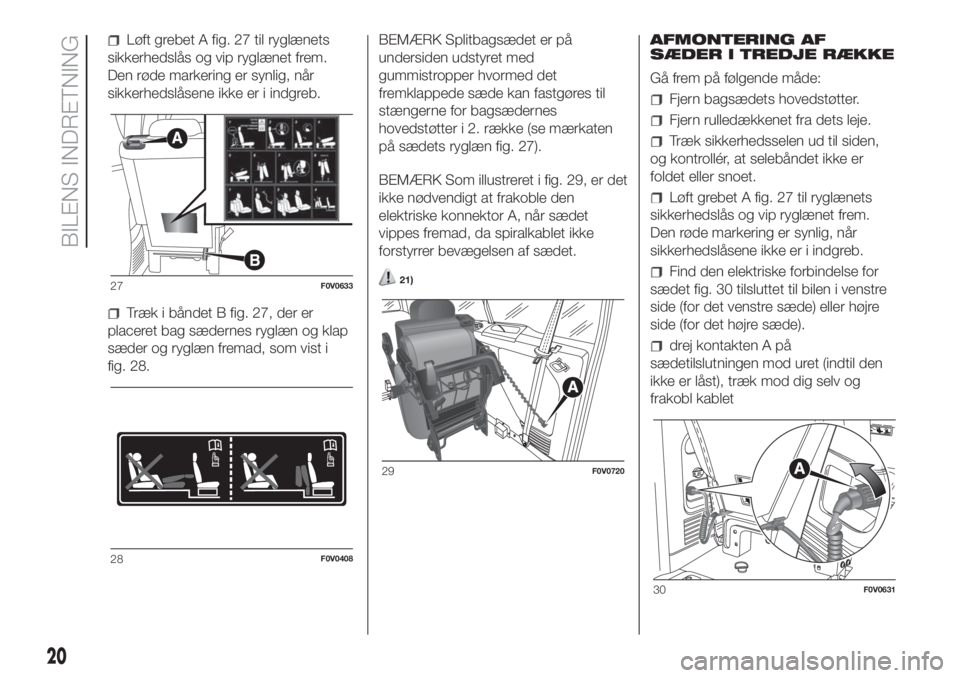

Løft grebet A fig. 27 til ryglænets
sikkerhedslås og vip ryglænet frem.
Den røde markering er synlig, når
sikkerhedslåsene ikke er i indgreb.
Træk i båndet B fig. 27, der er
placeret bag sædernes ryglæn og klap
sæder og ryglæn fremad, som vist i
fig. 28.BEMÆRK Splitbagsædet er på
undersiden udstyret med
gummistropper hvormed det
fremklappede sæde kan fastgøres til
stængerne for bagsædernes
hovedstøtter i 2. række (se mærkaten
på sædets ryglæn fig. 27).
BEMÆRK Som illustreret i fig. 29, er det
ikke nødvendigt at frakoble den
elektriske konnektor A, når sædet
vippes fremad, da spiralkablet ikke
forstyrrer bevægelsen af sædet.
21)
AFMONTERING AF
SÆDER I TREDJE RÆKKE
Gå frem på følgende måde:
Fjern bagsædets hovedstøtter.
Fjern rulledækkenet fra dets leje.
Træk sikkerhedsselen ud til siden,
og kontrollér, at selebåndet ikke er
foldet eller snoet.
Løft grebet A fig. 27 til ryglænets
sikkerhedslås og vip ryglænet frem.
Den røde markering er synlig, når
sikkerhedslåsene ikke er i indgreb.
Find den elektriske forbindelse for
sædet fig. 30 tilsluttet til bilen i venstre
side (for det venstre sæde) eller højre
side (for det højre sæde).
drej kontakten A på
sædetilslutningen mod uret (indtil den
ikke er låst), træk mod dig selv og
frakobl kablet
27F0V0633
28F0V0408
29F0V0720
30F0V0631
20
BILENS INDRETNING

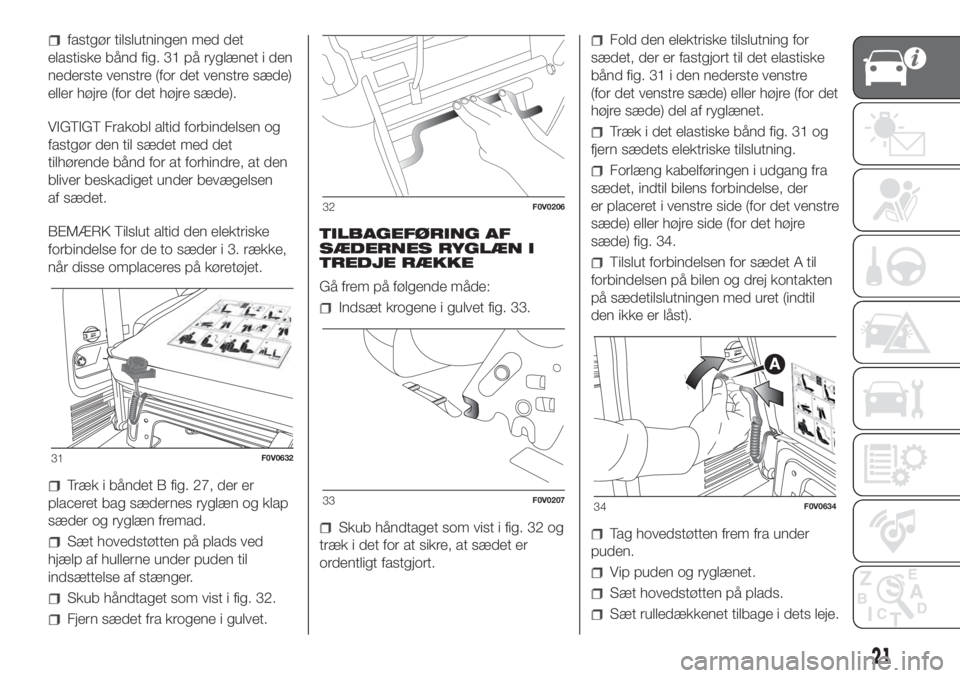

fastgør tilslutningen med det
elastiske bånd fig. 31 på ryglænet i den
nederste venstre (for det venstre sæde)
eller højre (for det højre sæde).
VIGTIGT Frakobl altid forbindelsen og
fastgør den til sædet med det
tilhørende bånd for at forhindre, at den
bliver beskadiget under bevægelsen
af sædet.
BEMÆRK Tilslut altid den elektriske
forbindelse for de to sæder i 3. række,
når disse omplaceres på køretøjet.
Træk i båndet B fig. 27, der er
placeret bag sædernes ryglæn og klap
sæder og ryglæn fremad.
Sæt hovedstøtten på plads ved
hjælp af hullerne under puden til
indsættelse af stænger.
Skub håndtaget som vist i fig. 32.
Fjern sædet fra krogene i gulvet.TILBAGEFØRING AF
SÆDERNES RYGLÆN I
TREDJE RÆKKE
Gå frem på følgende måde:
Indsæt krogene i gulvet fig. 33.
Skub håndtaget som vist i fig. 32 og
træk i det for at sikre, at sædet er
ordentligt fastgjort.
Fold den elektriske tilslutning for
sædet, der er fastgjort til det elastiske
bånd fig. 31 i den nederste venstre
(for det venstre sæde) eller højre (for det
højre sæde) del af ryglænet.
Træk i det elastiske bånd fig. 31 og
fjern sædets elektriske tilslutning.
Forlæng kabelføringen i udgang fra
sædet, indtil bilens forbindelse, der
er placeret i venstre side (for det venstre
sæde) eller højre side (for det højre
sæde) fig. 34.
Tilslut forbindelsen for sædet A til
forbindelsen på bilen og drej kontakten
på sædetilslutningen med uret (indtil
den ikke er låst).
Tag hovedstøtten frem fra under
puden.
Vip puden og ryglænet.
Sæt hovedstøtten på plads.
Sæt rulledækkenet tilbage i dets leje.
31F0V0632
32F0V0206
33F0V020734F0V0634
21

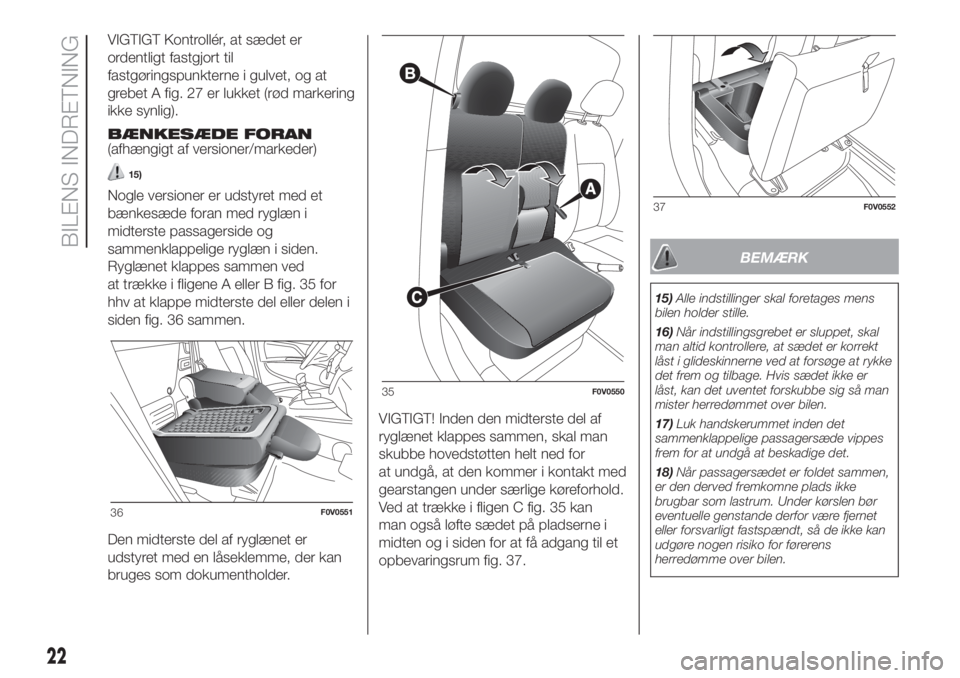

VIGTIGT Kontrollér, at sædet er
ordentligt fastgjort til
fastgøringspunkterne i gulvet, og at
grebet A fig. 27 er lukket (rød markering
ikke synlig).
BÆNKESÆDE FORAN
(afhængigt af versioner/markeder)
15)
Nogle versioner er udstyret med et
bænkesæde foran med ryglæn i
midterste passagerside og
sammenklappelige ryglæn i siden.
Ryglænet klappes sammen ved
at trække i fligene A eller B fig. 35 for
hhv at klappe midterste del eller delen i
siden fig. 36 sammen.
Den midterste del af ryglænet er
udstyret med en låseklemme, der kan
bruges som dokumentholder.VIGTIGT! Inden den midterste del af
ryglænet klappes sammen, skal man
skubbe hovedstøtten helt ned for
at undgå, at den kommer i kontakt med
gearstangen under særlige køreforhold.
Ved at trække i fligen C fig. 35 kan
man også løfte sædet på pladserne i
midten og i siden for at få adgang til et
opbevaringsrum fig. 37.
BEMÆRK
15)Alle indstillinger skal foretages mens
bilen holder stille.
16)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig så man
mister herredømmet over bilen.
17)Luk handskerummet inden det
sammenklappelige passagersæde vippes
frem for at undgå at beskadige det.
18)Når passagersædet er foldet sammen,
er den derved fremkomne plads ikke
brugbar som lastrum. Under kørslen bør
eventuelle genstande derfor være fjernet
eller forsvarligt fastspændt, så de ikke kan
udgøre nogen risiko for førerens
herredømme over bilen.
36F0V0551
35F0V0550
37F0V0552
22
BILENS INDRETNING

19)Hvis der ikke forefindes en
heldækkende adskillelse mellem kabine og
vare- eller bagagerum, kan større bagage
eller gods optage en del af kabinens
passagerområde. Sørg for at sådan
bagage eller gods er forsvarligt fastgjort til
de dertil beregnede kroge og ikke kan
udgøre nogen risiko for førerens
herredømme over bilen.
20)Luk handskerummet inden
passagersædet, der kan bruges som bord,
vippes frem for at undgå at beskadige
det.
21)Under kørsel skal man, inden man
anvender sæderne i tredje række, sørge for,
at sæderne i anden række er i
kørselsposition og fastgjort korrekt (se

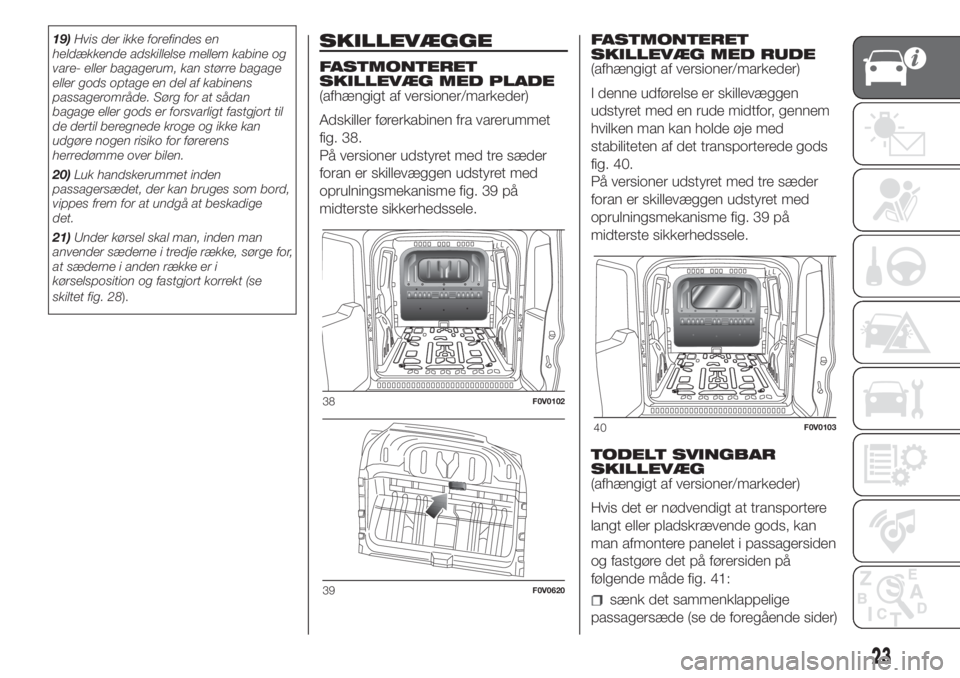

skiltet fig. 28).SKILLEVÆGGE
FASTMONTERET
SKILLEVÆG MED PLADE
(afhængigt af versioner/markeder)
Adskiller førerkabinen fra varerummet
fig. 38.
På versioner udstyret med tre sæder
foran er skillevæggen udstyret med
oprulningsmekanisme fig. 39 på
midterste sikkerhedssele.FASTMONTERET
SKILLEVÆG MED RUDE
(afhængigt af versioner/markeder)
I denne udførelse er skillevæggen
udstyret med en rude midtfor, gennem
hvilken man kan holde øje med
stabiliteten af det transporterede gods
fig. 40.
På versioner udstyret med tre sæder
foran er skillevæggen udstyret med
oprulningsmekanisme fig. 39 på
midterste sikkerhedssele.
TODELT SVINGBAR
SKILLEVÆG
(afhængigt af versioner/markeder)
Hvis det er nødvendigt at transportere
langt eller pladskrævende gods, kan
man afmontere panelet i passagersiden
og fastgøre det på førersiden på
følgende måde fig. 41:
sænk det sammenklappelige
passagersæde (se de foregående sider)
38F0V0102
39F0V0620
40F0V0103
23

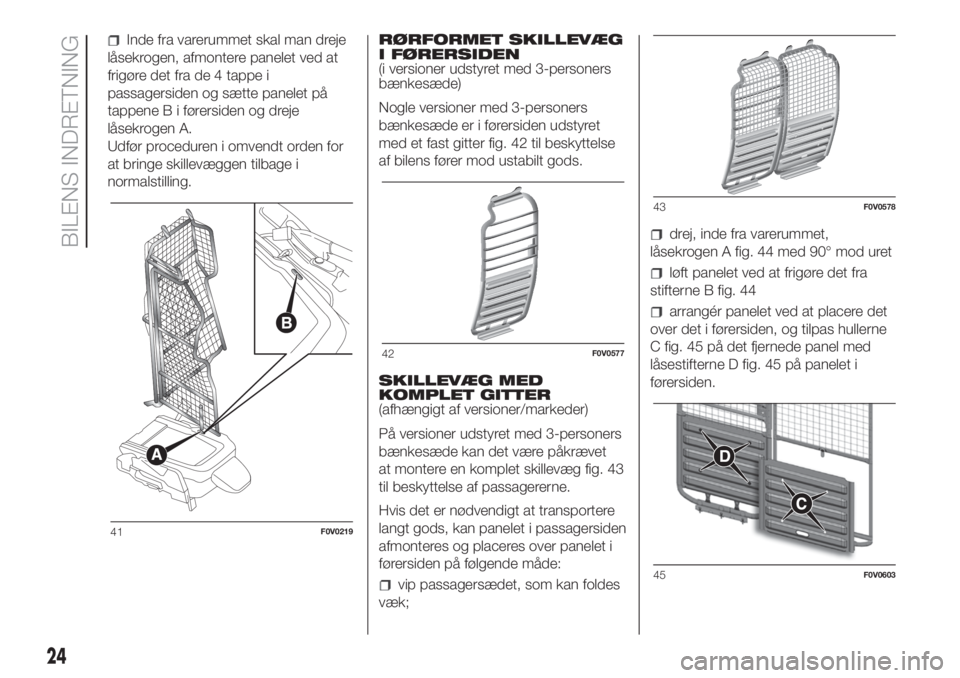

Inde fra varerummet skal man dreje
låsekrogen, afmontere panelet ved at
frigøre det fra de 4 tappe i
passagersiden og sætte panelet på
tappene B i førersiden og dreje
låsekrogen A.
Udfør proceduren i omvendt orden for
at bringe skillevæggen tilbage i
normalstilling.RØRFORMET SKILLEVÆG
I FØRERSIDEN
(i versioner udstyret med 3-personers
bænkesæde)
Nogle versioner med 3-personers
bænkesæde er i førersiden udstyret
med et fast gitter fig. 42 til beskyttelse
af bilens fører mod ustabilt gods.
SKILLEVÆG MED
KOMPLET GITTER
(afhængigt af versioner/markeder)
På versioner udstyret med 3-personers
bænkesæde kan det være påkrævet
at montere en komplet skillevæg fig. 43
til beskyttelse af passagererne.
Hvis det er nødvendigt at transportere
langt gods, kan panelet i passagersiden
afmonteres og placeres over panelet i
førersiden på følgende måde:
vip passagersædet, som kan foldes
væk;
drej, inde fra varerummet,
låsekrogen A fig. 44 med 90° mod uret
løft panelet ved at frigøre det fra
stifterne B fig. 44
arrangér panelet ved at placere det
over det i førersiden, og tilpas hullerne
C fig. 45 på det fjernede panel med
låsestifterne D fig. 45 på panelet i
førersiden.
41F0V0219
42F0V0577
43F0V0578
45F0V0603
24
BILENS INDRETNING

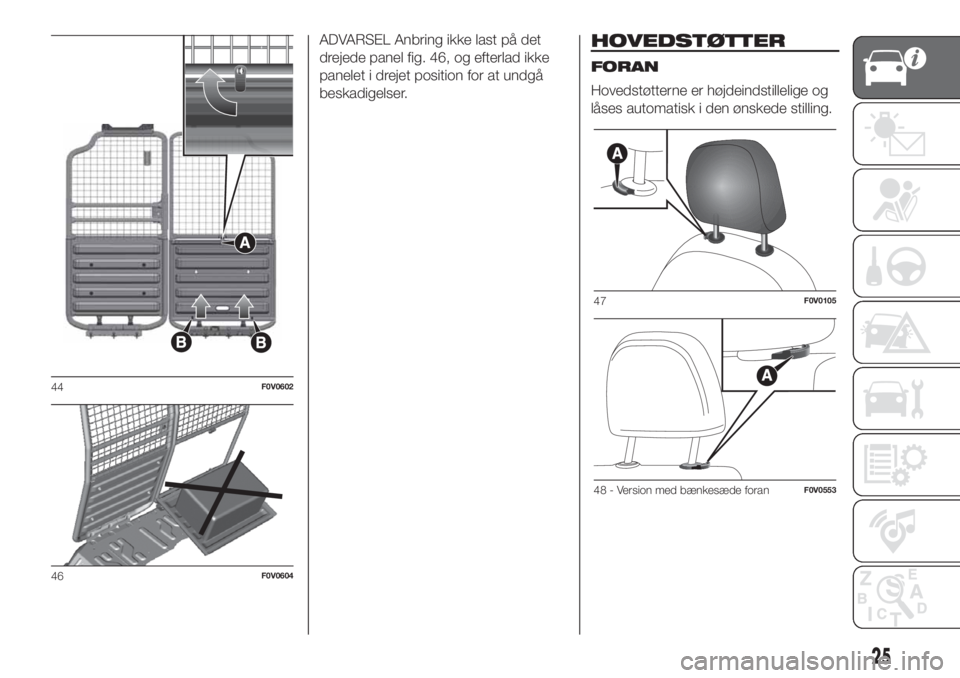

ADVARSEL Anbring ikke last på det
drejede panel fig. 46, og efterlad ikke
panelet i drejet position for at undgå
beskadigelser.HOVEDSTØTTER
FORAN
Hovedstøtterne er højdeindstillelige og
låses automatisk i den ønskede stilling.
44F0V0602
46F0V0604
47F0V0105
48 - Version med bænkesæde foranF0V0553
25

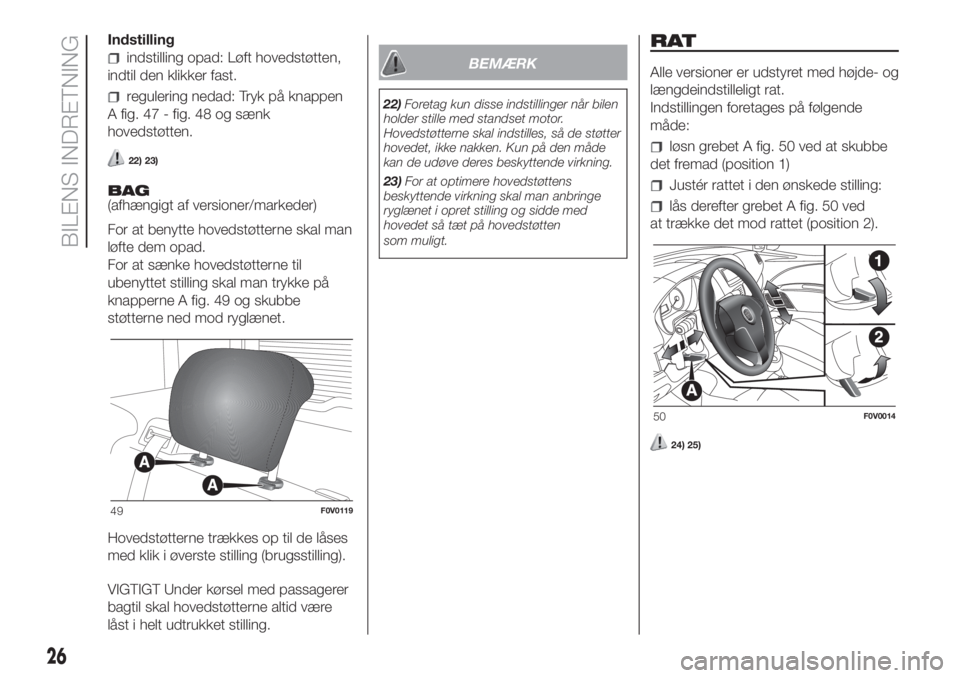

Indstilling
indstilling opad: Løft hovedstøtten,
indtil den klikker fast.
regulering nedad: Tryk på knappen
A fig. 47 - fig. 48 og sænk
hovedstøtten.
22) 23)
BAG
(afhængigt af versioner/markeder)
For at benytte hovedstøtterne skal man
løfte dem opad.
For at sænke hovedstøtterne til
ubenyttet stilling skal man trykke på
knapperne A fig. 49 og skubbe
støtterne ned mod ryglænet.
Hovedstøtterne trækkes op til de låses
med klik i øverste stilling (brugsstilling).
VIGTIGT Under kørsel med passagerer
bagtil skal hovedstøtterne altid være
låst i helt udtrukket stilling.
BEMÆRK
22)Foretag kun disse indstillinger når bilen
holder stille med standset motor.
Hovedstøtterne skal indstilles, så de støtter
hovedet, ikke nakken. Kun på den måde
kan de udøve deres beskyttende virkning.
23)For at optimere hovedstøttens
beskyttende virkning skal man anbringe
ryglænet i opret stilling og sidde med
hovedet så tæt på hovedstøtten
som muligt.
RAT
Alle versioner er udstyret med højde- og
længdeindstilleligt rat.
Indstillingen foretages på følgende
måde:
løsn grebet A fig. 50 ved at skubbe
det fremad (position 1)
Justér rattet i den ønskede stilling:
lås derefter grebet A fig. 50 ved
at trække det mod rattet (position 2).
24) 25)
49F0V0119
50F0V0014
26
BILENS INDRETNING

BEMÆRK
24)Foretag kun disse indstillinger når bilen
holder stille med standset motor.
25)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejder, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.

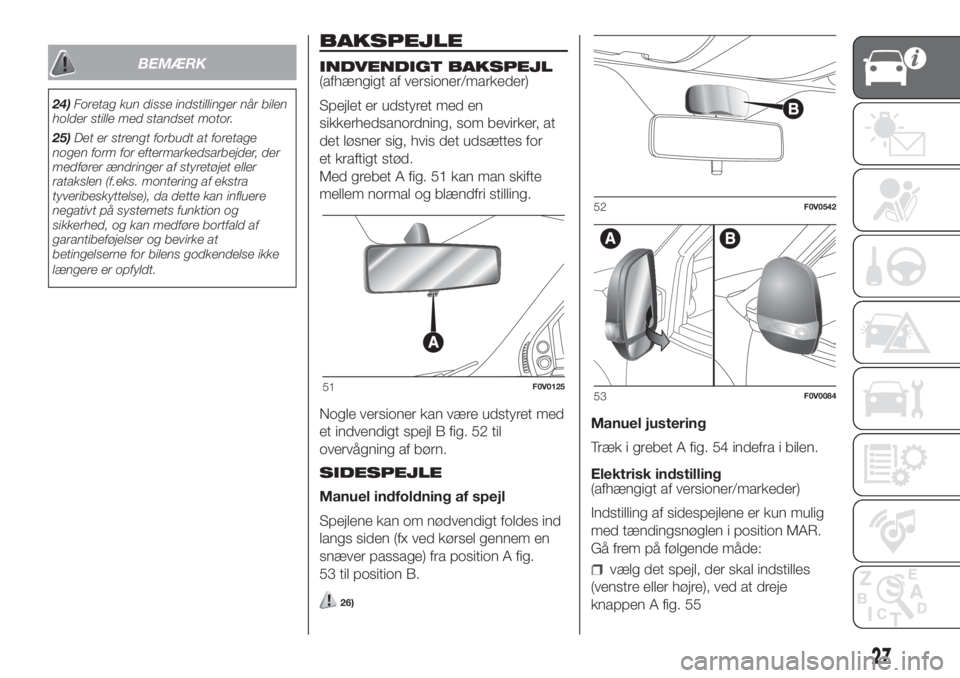

BAKSPEJLE
INDVENDIGT BAKSPEJL
(afhængigt af versioner/markeder)
Spejlet er udstyret med en
sikkerhedsanordning, som bevirker, at
det løsner sig, hvis det udsættes for
et kraftigt stød.
Med grebet A fig. 51 kan man skifte
mellem normal og blændfri stilling.
Nogle versioner kan være udstyret med
et indvendigt spejl B fig. 52 til
overvågning af børn.
SIDESPEJLE
Manuel indfoldning af spejl
Spejlene kan om nødvendigt foldes ind
langs siden (fx ved kørsel gennem en
snæver passage) fra position A fig.
53 til position B.
26)
Manuel justering
Træk i grebet A fig. 54 indefra i bilen.
Elektrisk indstilling
(afhængigt af versioner/markeder)
Indstilling af sidespejlene er kun mulig
med tændingsnøglen i position MAR.
Gå frem på følgende måde:
vælg det spejl, der skal indstilles
(venstre eller højre), ved at dreje
knappen A fig. 55
51F0V0125
52F0V0542
53F0V0084
27

Med knappen A i stilling B kan man
indstille venstre sidespejl ved at dreje
knappen.
Med knappen A i stilling D kan man
indstille højre sidespejl ved at dreje
knappen.
Efter indstillingerne skal knappen A
drejes tilbage til midterstillingen C.Elektrisk sammenfoldning
Indfoldningen kan kun foretages med
tændingsnøglen i position MAR.
Spejlene anbringes i lukket position ved
at dreje knappen A fig. 55 i position E.
Spejlene anbringes i køreposition ved at
dreje knappen A i position C.
BEMÆRK
26)Under kørslen skal spejlene altid være i
position A fig. 53. Sidespejlene er buede,
hvilket medfører en let ændring af
afstandsopfattelsen.
UDVENDIG
BELYSNING
FORKORTET
Venstre kontaktarm betjener den
udvendige belysning.
Den udvendige belysning kan kun
tændes når tændingsnøglen er i
position MAR.
Sammen med den udvendige
belysning tændes belysningen i
instrumentgruppen og de forskellige
betjeningsanordninger på
instrumentpanelet.
KØRELYS (D.R.L.)
(afhængigt af versioner/markeder)
Med tændingsnøglen i position MAR og
drejekontakten drejet til positionO
tænder kørelyset automatisk. De øvrige
lygter og den indvendige belysning
forbliver slukket. På nogle markeder
kan den automatiske tændingsfunktion
til kørelyset aktiveres/deaktiveres ved
hjælp af menuen på displayet (se
afsnittene "Digitalt-/
Multifunktionsdisplay" i dette kapitel).
Hvis kørelyset er deaktiveret, når
drejekontakten er drejet til positionO,
tændes intet lys.
54F0V0120
55F0V0560
28
BILENS INDRETNING
