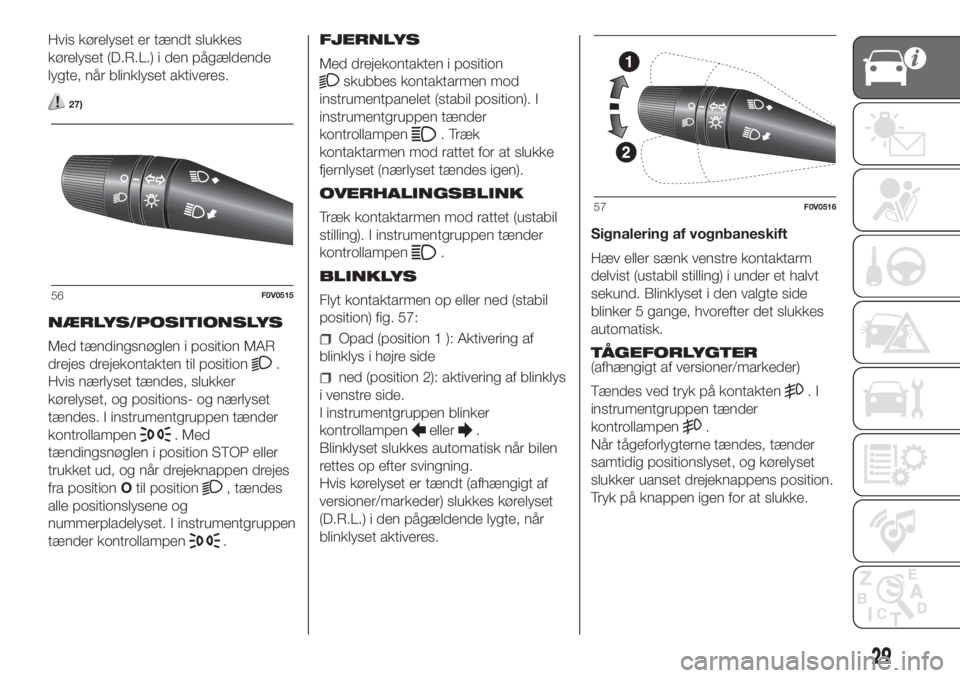

FIAT DOBLO COMBI 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

Hvis kørelyset er tændt slukkes
kørelyset (D.R.L.) i den pågældende
lygte, når blinklyset aktiveres.
27)
NÆRLYS/POSITIONSLYS
Med tændingsnøglen i position MAR
drejes drejekontakten til position
.
Hvis nærlyset tændes, slukker
kørelyset, og positions- og nærlyset
tændes. I instrumentgruppen tænder
kontrollampen
. Med
tændingsnøglen i position STOP eller
trukket ud, og når drejeknappen drejes
fra positionOtil position
, tændes
alle positionslysene og
nummerpladelyset. I instrumentgruppen
tænder kontrollampen
.FJERNLYS
Med drejekontakten i position
skubbes kontaktarmen mod
instrumentpanelet (stabil position). I
instrumentgruppen tænder
kontrollampen
. Træk
kontaktarmen mod rattet for at slukke
fjernlyset (nærlyset tændes igen).
OVERHALINGSBLINK
Træk kontaktarmen mod rattet (ustabil
stilling). I instrumentgruppen tænder
kontrollampen
.
BLINKLYS
Flyt kontaktarmen op eller ned (stabil
position) fig. 57:
Opad (position 1 ): Aktivering af
blinklys i højre side
ned (position 2): aktivering af blinklys
i venstre side.
I instrumentgruppen blinker
kontrollampen
eller.
Blinklyset slukkes automatisk når bilen
rettes op efter svingning.
Hvis kørelyset er tændt (afhængigt af
versioner/markeder) slukkes kørelyset
(D.R.L.) i den pågældende lygte, når
blinklyset aktiveres.Signalering af vognbaneskift
Hæv eller sænk venstre kontaktarm
delvist (ustabil stilling) i under et halvt
sekund. Blinklyset i den valgte side
blinker 5 gange, hvorefter det slukkes
automatisk.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Tændes ved tryk på kontakten
.I
instrumentgruppen tænder
kontrollampen
.
Når tågeforlygterne tændes, tænder
samtidig positionslyset, og kørelyset
slukker uanset drejeknappens position.
Tryk på knappen igen for at slukke.
56F0V0515
57F0V0516
29

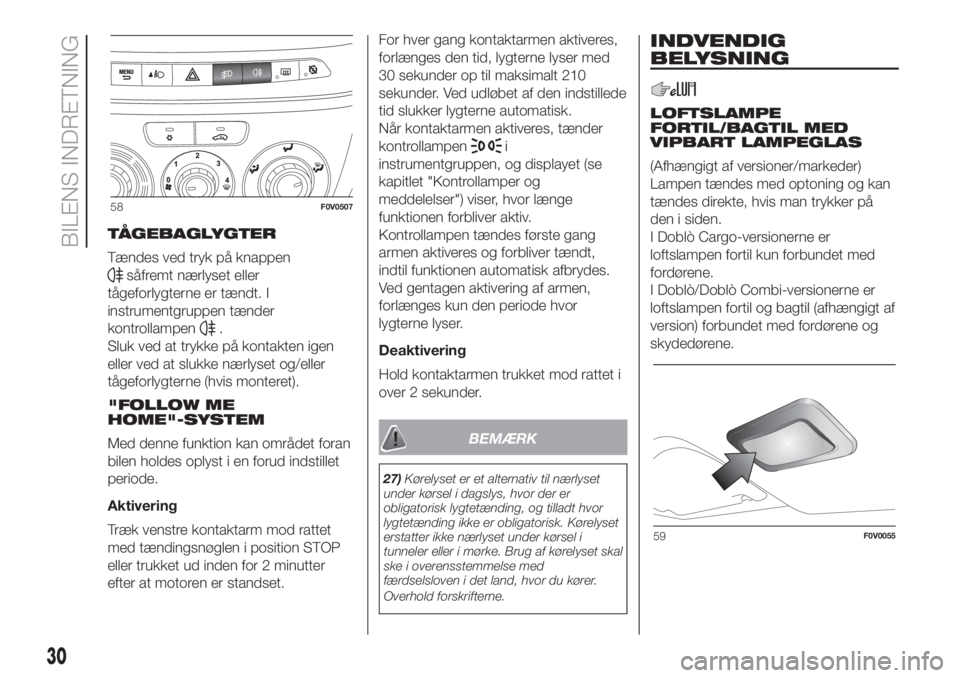

TÅGEBAGLYGTER
Tændes ved tryk på knappen
såfremt nærlyset eller
tågeforlygterne er tændt. I
instrumentgruppen tænder
kontrollampen
.
Sluk ved at trykke på kontakten igen
eller ved at slukke nærlyset og/eller
tågeforlygterne (hvis monteret).
"FOLLOW ME
HOME"-SYSTEM
Med denne funktion kan området foran
bilen holdes oplyst i en forud indstillet
periode.
Aktivering
Træk venstre kontaktarm mod rattet
med tændingsnøglen i position STOP
eller trukket ud inden for 2 minutter
efter at motoren er standset.For hver gang kontaktarmen aktiveres,
forlænges den tid, lygterne lyser med
30 sekunder op til maksimalt 210
sekunder. Ved udløbet af den indstillede
tid slukker lygterne automatisk.
Når kontaktarmen aktiveres, tænder
kontrollampen
i
instrumentgruppen, og displayet (se
kapitlet "Kontrollamper og
meddelelser") viser, hvor længe
funktionen forbliver aktiv.
Kontrollampen tændes første gang
armen aktiveres og forbliver tændt,
indtil funktionen automatisk afbrydes.
Ved gentagen aktivering af armen,
forlænges kun den periode hvor
lygterne lyser.
Deaktivering
Hold kontaktarmen trukket mod rattet i
over 2 sekunder.
BEMÆRK
27)Kørelyset er et alternativ til nærlyset
under kørsel i dagslys, hvor der er
obligatorisk lygtetænding, og tilladt hvor
lygtetænding ikke er obligatorisk. Kørelyset
erstatter ikke nærlyset under kørsel i
tunneler eller i mørke. Brug af kørelyset skal
ske i overensstemmelse med
færdselsloven i det land, hvor du kører.
Overhold forskrifterne.
INDVENDIG
BELYSNING
LOFTSLAMPE
FORTIL/BAGTIL MED
VIPBART LAMPEGLAS
(Afhængigt af versioner/markeder)
Lampen tændes med optoning og kan
tændes direkte, hvis man trykker på
den i siden.
I Doblò Cargo-versionerne er
loftslampen fortil kun forbundet med
fordørene.
I Doblò/Doblò Combi-versionerne er
loftslampen fortil og bagtil (afhængigt af
version) forbundet med fordørene og
skydedørene.
58F0V0507
59F0V0055
30
BILENS INDRETNING

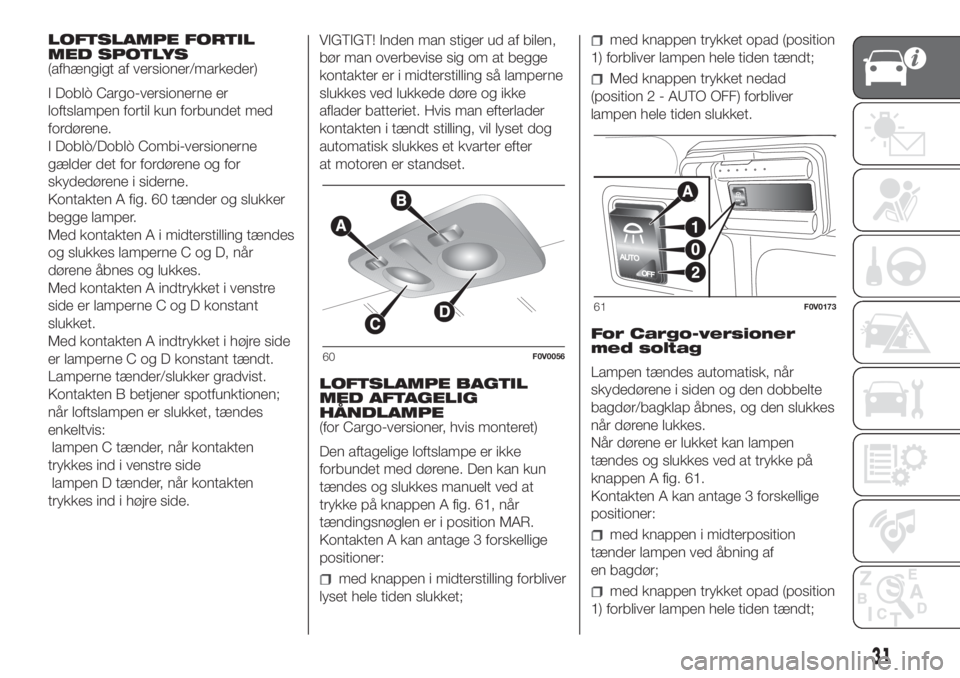

LOFTSLAMPE FORTIL
MED SPOTLYS
(afhængigt af versioner/markeder)
I Doblò Cargo-versionerne er
loftslampen fortil kun forbundet med
fordørene.
I Doblò/Doblò Combi-versionerne
gælder det for fordørene og for
skydedørene i siderne.
Kontakten A fig. 60 tænder og slukker
begge lamper.
Med kontakten A i midterstilling tændes
og slukkes lamperne C og D, når
dørene åbnes og lukkes.
Med kontakten A indtrykket i venstre
side er lamperne C og D konstant
slukket.
Med kontakten A indtrykket i højre side
er lamperne C og D konstant tændt.
Lamperne tænder/slukker gradvist.
Kontakten B betjener spotfunktionen;
når loftslampen er slukket, tændes
enkeltvis:
lampen C tænder, når kontakten
trykkes ind i venstre side
lampen D tænder, når kontakten
trykkes ind i højre side.VIGTIGT! Inden man stiger ud af bilen,
bør man overbevise sig om at begge
kontakter er i midterstilling så lamperne
slukkes ved lukkede døre og ikke
aflader batteriet. Hvis man efterlader
kontakten i tændt stilling, vil lyset dog
automatisk slukkes et kvarter efter
at motoren er standset.
LOFTSLAMPE BAGTIL
MED AFTAGELIG
HÅNDLAMPE
(for Cargo-versioner, hvis monteret)
Den aftagelige loftslampe er ikke
forbundet med dørene. Den kan kun
tændes og slukkes manuelt ved at
trykke på knappen A fig. 61, når
tændingsnøglen er i position MAR.
Kontakten A kan antage 3 forskellige
positioner:
med knappen i midterstilling forbliver
lyset hele tiden slukket;
med knappen trykket opad (position
1) forbliver lampen hele tiden tændt;
Med knappen trykket nedad
(position 2 - AUTO OFF) forbliver
lampen hele tiden slukket.
For Cargo-versioner
med soltag
Lampen tændes automatisk, når
skydedørene i siden og den dobbelte
bagdør/bagklap åbnes, og den slukkes
når dørene lukkes.
Når dørene er lukket kan lampen
tændes og slukkes ved at trykke på
knappen A fig. 61.
Kontakten A kan antage 3 forskellige
positioner:
med knappen i midterposition
tænder lampen ved åbning af
en bagdør;
med knappen trykket opad (position
1) forbliver lampen hele tiden tændt;
60F0V0056
61F0V0173
31

med knappen trykket nedad
(position 2 - AUTO OFF) forbliver
lampen hele tiden slukket.

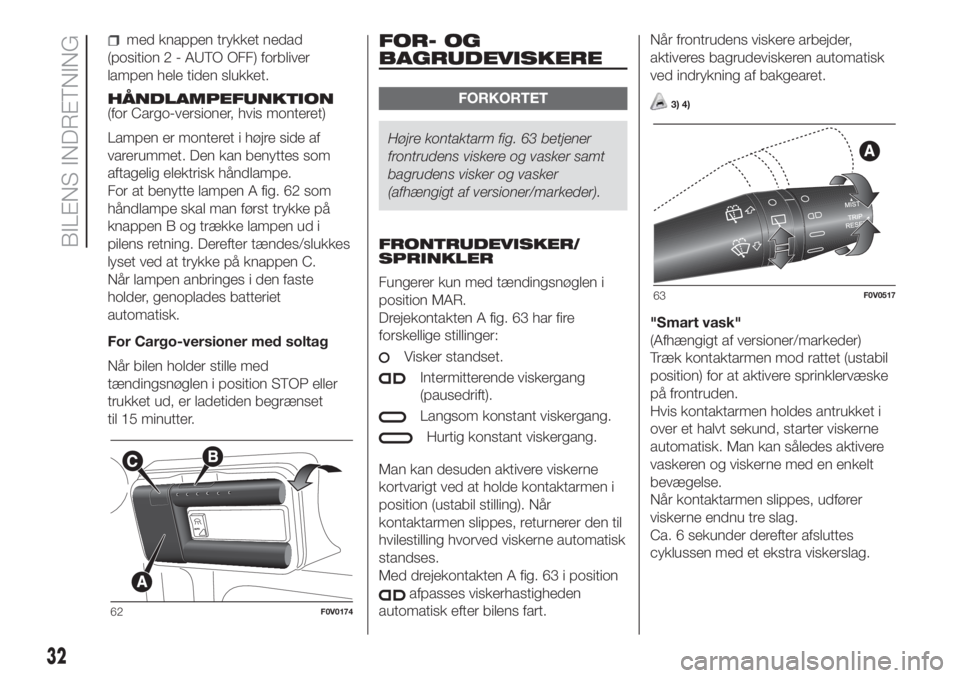

HÅNDLAMPEFUNKTION
(for Cargo-versioner, hvis monteret)
Lampen er monteret i højre side af
varerummet. Den kan benyttes som
aftagelig elektrisk håndlampe.
For at benytte lampen A fig. 62 som
håndlampe skal man først trykke på
knappen B og trække lampen ud i
pilens retning. Derefter tændes/slukkes
lyset ved at trykke på knappen C.
Når lampen anbringes i den faste
holder, genoplades batteriet
automatisk.
For Cargo-versioner med soltag
Når bilen holder stille med
tændingsnøglen i position STOP eller
trukket ud, er ladetiden begrænset
til 15 minutter.FOR- OG
BAGRUDEVISKERE
FORKORTET
Højre kontaktarm fig. 63 betjener
frontrudens viskere og vasker samt
bagrudens visker og vasker
(afhængigt af versioner/markeder).
FRONTRUDEVISKER/
SPRINKLER
Fungerer kun med tændingsnøglen i
position MAR.
Drejekontakten A fig. 63 har fire
forskellige stillinger:
Visker standset.
Intermitterende viskergang
(pausedrift).
Langsom konstant viskergang.
Hurtig konstant viskergang.
Man kan desuden aktivere viskerne
kortvarigt ved at holde kontaktarmen i
position (ustabil stilling). Når
kontaktarmen slippes, returnerer den til
hvilestilling hvorved viskerne automatisk
standses.
Med drejekontakten A fig. 63 i position
afpasses viskerhastigheden
automatisk efter bilens fart.Når frontrudens viskere arbejder,
aktiveres bagrudeviskeren automatisk
ved indrykning af bakgearet.
3) 4)
"Smart vask"
(Afhængigt af versioner/markeder)
Træk kontaktarmen mod rattet (ustabil
position) for at aktivere sprinklervæske
på frontruden.
Hvis kontaktarmen holdes antrukket i
over et halvt sekund, starter viskerne
automatisk. Man kan således aktivere
vaskeren og viskerne med en enkelt
bevægelse.
Når kontaktarmen slippes, udfører
viskerne endnu tre slag.
Ca. 6 sekunder derefter afsluttes
cyklussen med et ekstra viskerslag.
62F0V0174
63F0V0517
32
BILENS INDRETNING

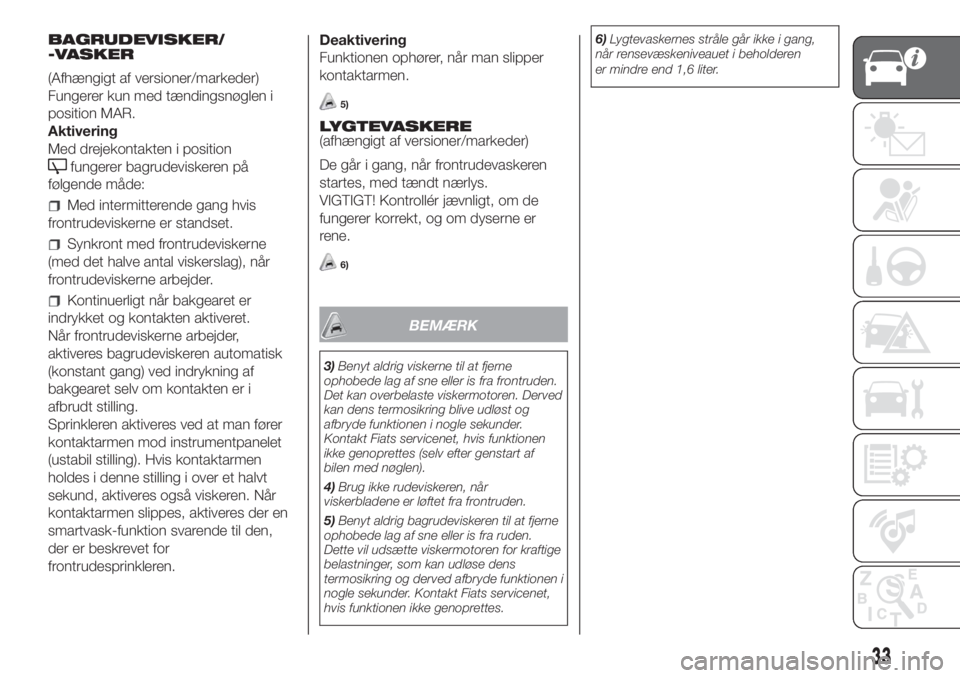

BAGRUDEVISKER/
-VASKER
(Afhængigt af versioner/markeder)
Fungerer kun med tændingsnøglen i
position MAR.
Aktivering
Med drejekontakten i position
fungerer bagrudeviskeren på
følgende måde:
Med intermitterende gang hvis
frontrudeviskerne er standset.
Synkront med frontrudeviskerne
(med det halve antal viskerslag), når
frontrudeviskerne arbejder.
Kontinuerligt når bakgearet er
indrykket og kontakten aktiveret.
Når frontrudeviskerne arbejder,
aktiveres bagrudeviskeren automatisk
(konstant gang) ved indrykning af
bakgearet selv om kontakten er i
afbrudt stilling.
Sprinkleren aktiveres ved at man fører
kontaktarmen mod instrumentpanelet
(ustabil stilling). Hvis kontaktarmen
holdes i denne stilling i over et halvt
sekund, aktiveres også viskeren. Når
kontaktarmen slippes, aktiveres der en
smartvask-funktion svarende til den,
der er beskrevet for
frontrudesprinkleren.Deaktivering
Funktionen ophører, når man slipper
kontaktarmen.
5)
LYGTEVASKERE
(afhængigt af versioner/markeder)
De går i gang, når frontrudevaskeren
startes, med tændt nærlys.
VIGTIGT! Kontrollér jævnligt, om de
fungerer korrekt, og om dyserne er
rene.
6)
BEMÆRK
3)Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra frontruden.
Det kan overbelaste viskermotoren. Derved
kan dens termosikring blive udløst og
afbryde funktionen i nogle sekunder.
Kontakt Fiats servicenet, hvis funktionen
ikke genoprettes (selv efter genstart af
bilen med nøglen).
4)Brug ikke rudeviskeren, når
viskerbladene er løftet fra frontruden.
5)Benyt aldrig bagrudeviskeren til at fjerne
ophobede lag af sne eller is fra ruden.
Dette vil udsætte viskermotoren for kraftige
belastninger, som kan udløse dens
termosikring og derved afbryde funktionen i
nogle sekunder. Kontakt Fiats servicenet,
hvis funktionen ikke genoprettes.6)Lygtevaskernes stråle går ikke i gang,
når rensevæskeniveauet i beholderen
er mindre end 1,6 liter.
33

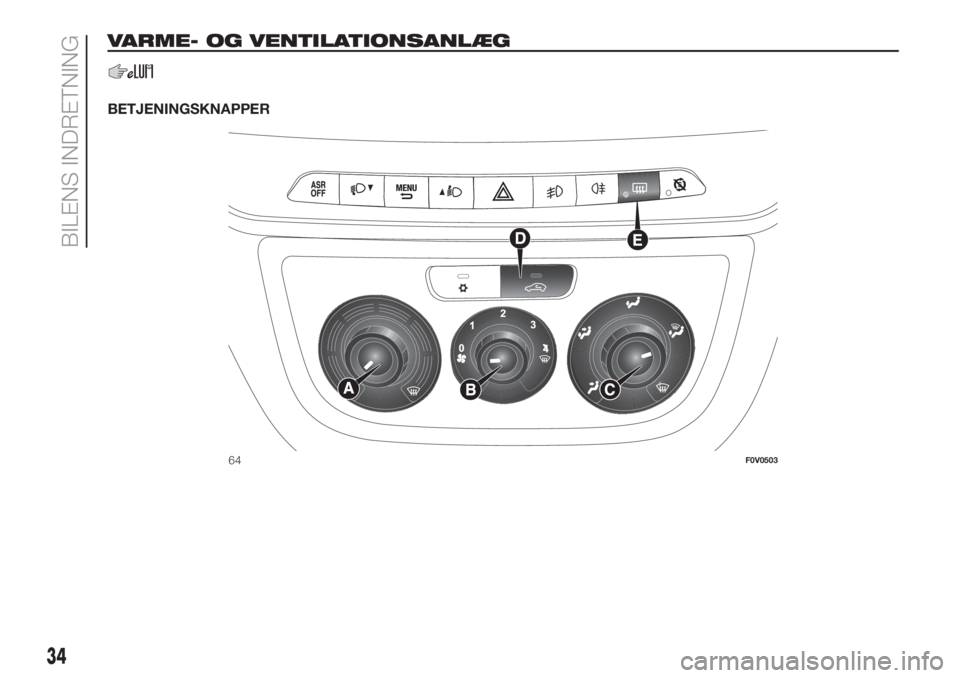

VARME- OG VENTILATIONSANLÆG
BETJENINGSKNAPPER
64F0V0503
34
BILENS INDRETNING

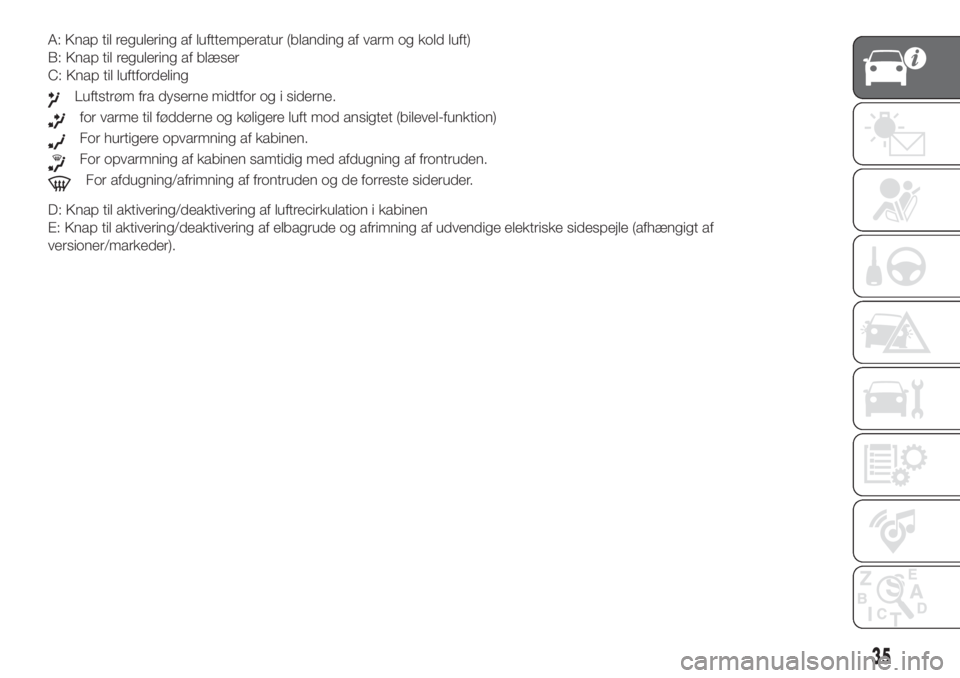

A: Knap til regulering af lufttemperatur (blanding af varm og kold luft)
B: Knap til regulering af blæser
C: Knap til luftfordeling
Luftstrøm fra dyserne midtfor og i siderne.
for varme til fødderne og køligere luft mod ansigtet (bilevel-funktion)
For hurtigere opvarmning af kabinen.
For opvarmning af kabinen samtidig med afdugning af frontruden.
For afdugning/afrimning af frontruden og de forreste sideruder.
D: Knap til aktivering/deaktivering af luftrecirkulation i kabinen
E: Knap til aktivering/deaktivering af elbagrude og afrimning af udvendige elektriske sidespejle (afhængigt af
versioner/markeder).
35

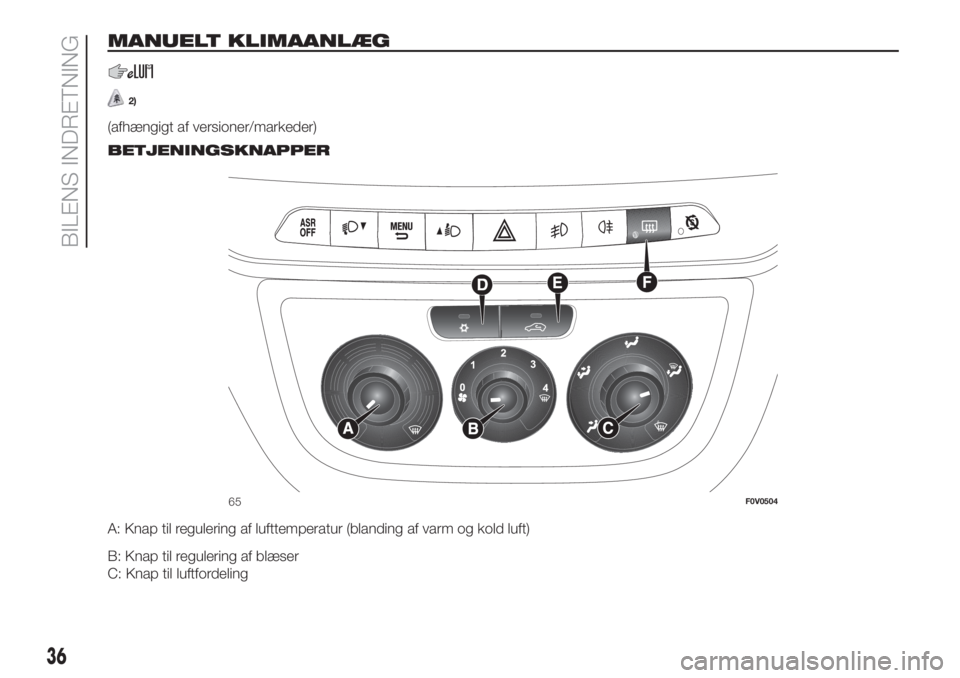

MANUELT KLIMAANLÆG
2)
(afhængigt af versioner/markeder).
BETJENINGSKNAPPER
A: Knap til regulering af lufttemperatur (blanding af varm og kold luft)
B: Knap til regulering af blæser
C: Knap til luftfordeling
65F0V0504
36
BILENS INDRETNING

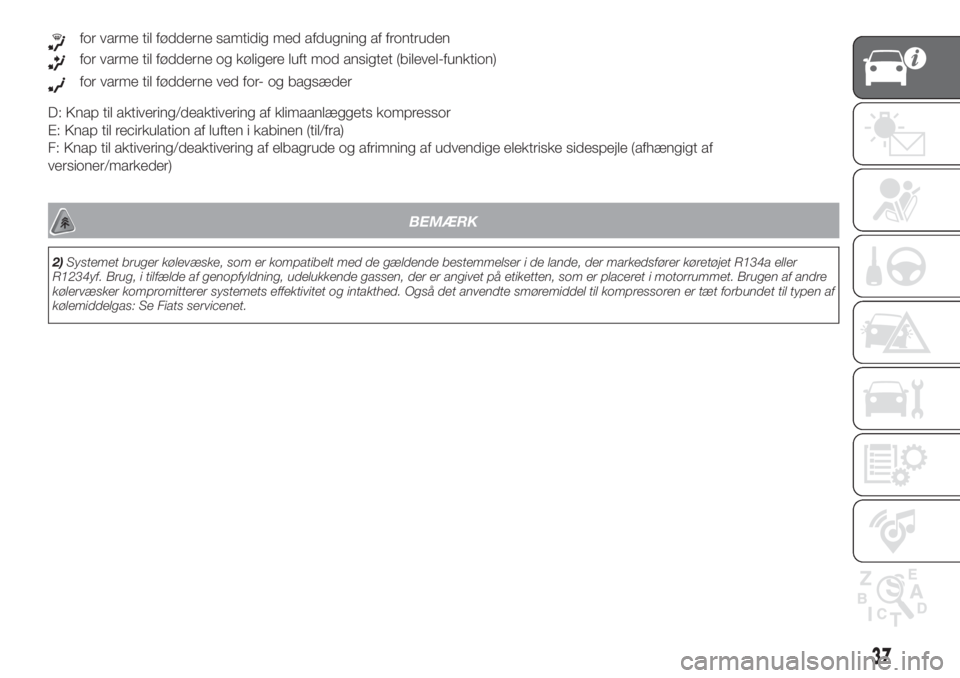

for varme til fødderne ved for- og bagsæder
D: Knap til aktivering/deaktivering af klimaanlæggets kompressor
E: Knap til recirkulation af luften i kabinen (til/fra)
F: Knap til aktivering/deaktivering af elbagrude og afrimning af udvendige elektriske sidespejle (afhængigt af
versioner/markeder)
.
BEMÆRK
2)Systemet bruger kølevæske, som er kompatibelt med de gældende bestemmelser i de lande, der markedsfører køretøjet R134a eller
R1234yf. Brug, i tilfælde af genopfyldning, udelukkende gassen, der er angivet på etiketten, som er placeret i motorrummet. Brugen af andre
kølervæsker kompromitterer systemets effektivitet og intakthed. Også det anvendte smøremiddel til kompressoren er tæt forbundet til typen af
kølemiddelgas: Se Fiats servicenet.
37
for varme til fødderne samtidig med afdugning af frontruden
for varme til fødderne og køligere luft mod ansigtet (bilevel-funktion)

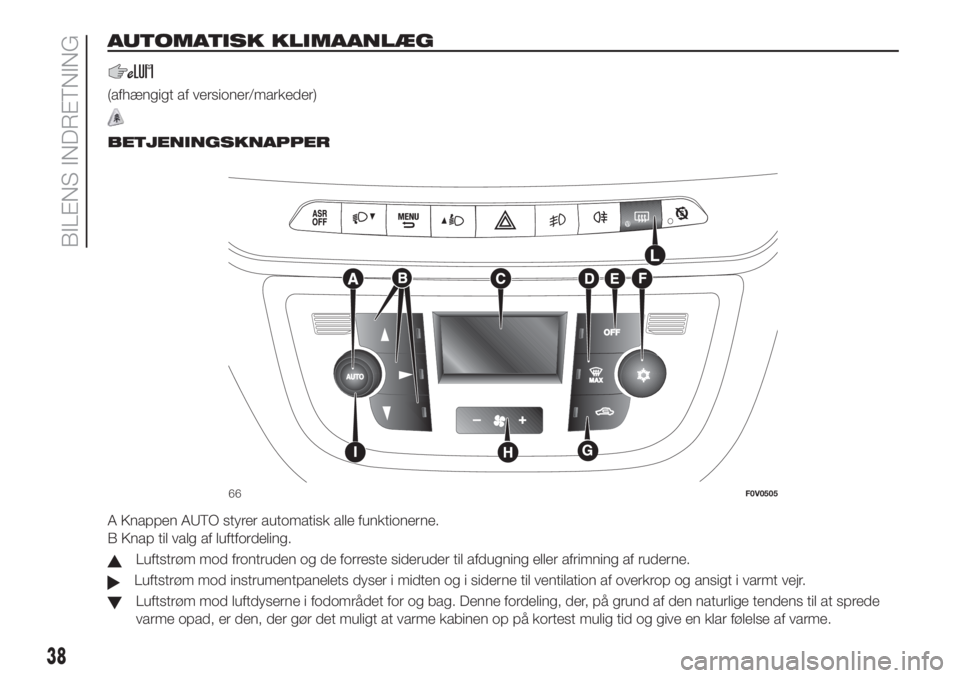

AUTOMATISK KLIMAANLÆG
(afhængigt af versioner/markeder)
.
BETJENINGSKNAPPER
A Knappen AUTO styrer automatisk alle funktionerne.
B Knap til valg af luftfordeling.
Luftstrøm mod frontruden og de forreste sideruder til afdugning eller afrimning af ruderne.
Luftstrøm mod instrumentpanelets dyser i midten og i siderne til ventilation af overkrop og ansigt i varmt vejr.
Luftstrøm mod luftdyserne i fodområdet for og bag. Denne fordeling, der, på grund af den naturlige tendens til at sprede
varme opad, er den, der gør det muligt at varme kabinen op på kortest mulig tid og give en klar følelse af varme.
66F0V0505
38
BILENS INDRETNING
