FIAT DOBLO COMBI 2018 Drift- och underhållshandbok (in Swedish)

BLINKNINGAR
Man kan blinka med helljuset genom att
dra spaken mot ratten (tillfälligt läge).
Kontrollampan
tänds på
instrumentpanelen.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge bild
57:
Uppåt (läge 1): körriktningsvisaren åt
höger aktiveras.
Nedåt (läge 2): körriktningsvisaren åt
vänster aktiveras.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när fordonet går tillbaka till
en körning rakt fram.
Om varselljusen är tända (berörda
versioner och marknader), slocknar
varselljusen (D.R.L.) i motsvarande lykta
när du sätter på körriktningsvisarna.Funktion filbyte
Ställ den vänstra spaken i tillfälligt läge i
mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
DIMLJUS
(berörda versioner och marknader)
De tänds genom att trycka på knappen
. Kontrollampantänds på
instrumentpanelen.
När dimljusen tänds, sker den
samtidiga tändningen av positionsljusen
och körljusen, oavsett ringens läge.
Ljusen slocknar när du trycker på
knappen igen.DIMBAKLJUS
Tänds med tända halvljus eller dimljus,
genom att trycka på knappen
.
Kontrollampan
tänds på
instrumentpanelen.
Släcks genom att trycka på knappen
igen eller genom att släcka halvljusen
och/eller dimljuset (där det förutsetts).
"FOLLOW ME
HOME"-SYSTEM
Tänder belysningen framför fordonet
under en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget STOP
eller utdragen, dra spaken mot ratten
och använd den inom två minuter efter
att motorn stängts av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förlängas
med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks
ljusen automatiskt.
Vid varje aktivering av spaken tänds
varningslampan
på
instrumentpanelen. Samtidigt visas ett
meddelande på displayen (se kapitlet
"Varningslampor och meddelanden") för
den resterande tid under vilken
funktionen förblir aktiv.
57F0V0516
58F0V0507
29

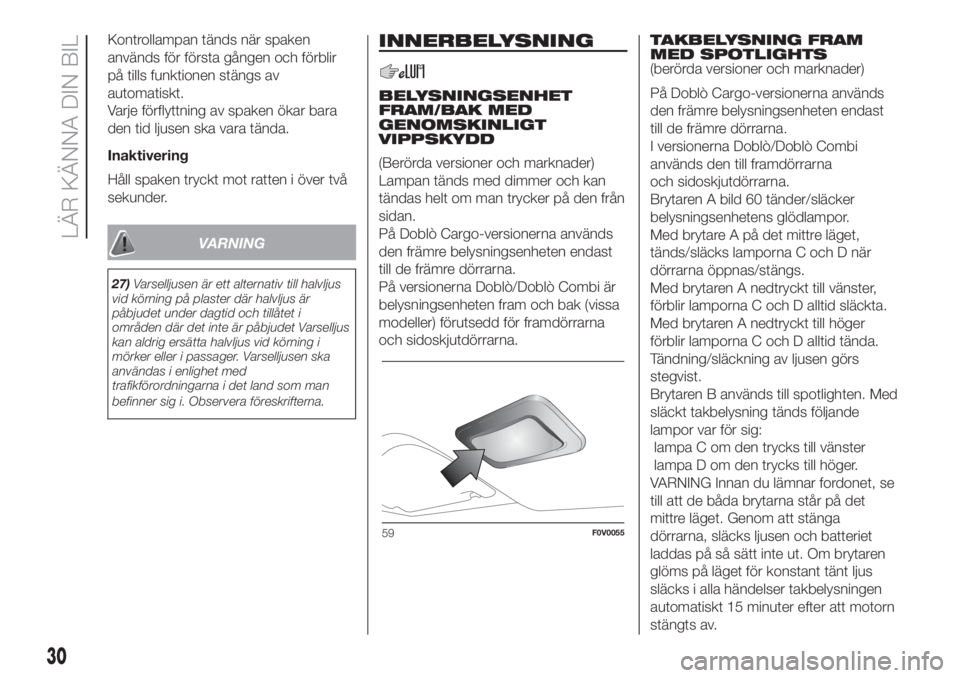

Kontrollampan tänds när spaken
används för första gången och förblir
på tills funktionen stängs av
automatiskt.
Varje förflyttning av spaken ökar bara
den tid ljusen ska vara tända.
Inaktivering
Håll spaken tryckt mot ratten i över två
sekunder.
VARNING
27)Varselljusen är ett alternativ till halvljus
vid körning på plaster där halvljus är
påbjudet under dagtid och tillåtet i
områden där det inte är påbjudet Varselljus
kan aldrig ersätta halvljus vid körning i
mörker eller i passager. Varselljusen ska
användas i enlighet med
trafikförordningarna i det land som man
befinner sig i. Observera föreskrifterna.
INNERBELYSNING
BELYSNINGSENHET
FRAM/BAK MED
GENOMSKINLIGT
VIPPSKYDD
(Berörda versioner och marknader)
Lampan tänds med dimmer och kan
tändas helt om man trycker på den från
sidan.
På Doblò Cargo-versionerna används
den främre belysningsenheten endast
till de främre dörrarna.
På versionerna Doblò/Doblò Combi är
belysningsenheten fram och bak (vissa
modeller) förutsedd för framdörrarna
och sidoskjutdörrarna.TAKBELYSNING FRAM
MED SPOTLIGHTS
(berörda versioner och marknader)
På Doblò Cargo-versionerna används
den främre belysningsenheten endast
till de främre dörrarna.
I versionerna Doblò/Doblò Combi
används den till framdörrarna
och sidoskjutdörrarna.
Brytaren A bild 60 tänder/släcker
belysningsenhetens glödlampor.
Med brytare A på det mittre läget,
tänds/släcks lamporna C och D när
dörrarna öppnas/stängs.
Med brytaren A nedtryckt till vänster,
förblir lamporna C och D alltid släckta.
Med brytaren A nedtryckt till höger
förblir lamporna C och D alltid tända.
Tändning/släckning av ljusen görs
stegvist.
Brytaren B används till spotlighten. Med
släckt takbelysning tänds följande
lampor var för sig:
lampa C om den trycks till vänster
lampa D om den trycks till höger.
VARNING Innan du lämnar fordonet, se
till att de båda brytarna står på det
mittre läget. Genom att stänga
dörrarna, släcks ljusen och batteriet
laddas på så sätt inte ut. Om brytaren
glöms på läget för konstant tänt ljus
släcks i alla händelser takbelysningen
automatiskt 15 minuter efter att motorn
stängts av.
59F0V0055
30
LÄR KÄNNA DIN BIL

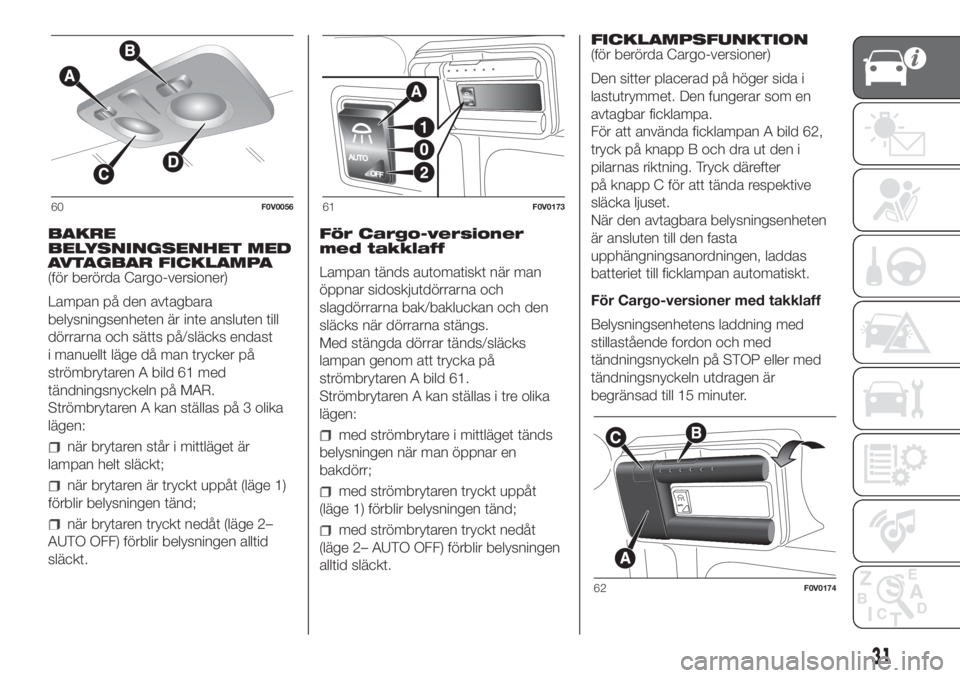

BAKRE
BELYSNINGSENHET MED
AVTAGBAR FICKLAMPA
(för berörda Cargo-versioner)
Lampan på den avtagbara
belysningsenheten är inte ansluten till
dörrarna och sätts på/släcks endast
i manuellt läge då man trycker på
strömbrytaren A bild 61 med
tändningsnyckeln på MAR.
Strömbrytaren A kan ställas på 3 olika
lägen:
när brytaren står i mittläget är
lampan helt släckt;
när brytaren är tryckt uppåt (läge 1)
förblir belysningen tänd;
när brytaren tryckt nedåt (läge 2–
AUTO OFF) förblir belysningen alltid
släckt.För Cargo-versioner
med takklaff
Lampan tänds automatiskt när man
öppnar sidoskjutdörrarna och
slagdörrarna bak/bakluckan och den
släcks när dörrarna stängs.
Med stängda dörrar tänds/släcks
lampan genom att trycka på
strömbrytaren A bild 61.
Strömbrytaren A kan ställas i tre olika
lägen:
med strömbrytare i mittläget tänds
belysningen när man öppnar en
bakdörr;
med strömbrytaren tryckt uppåt
(läge 1) förblir belysningen tänd;
med strömbrytaren tryckt nedåt
(läge 2– AUTO OFF) förblir belysningen
alltid släckt.FICKLAMPSFUNKTION
(för berörda Cargo-versioner)
Den sitter placerad på höger sida i
lastutrymmet. Den fungerar som en
avtagbar ficklampa.
För att använda ficklampan A bild 62,
tryck på knapp B och dra ut den i
pilarnas riktning. Tryck därefter
på knapp C för att tända respektive
släcka ljuset.
När den avtagbara belysningsenheten
är ansluten till den fasta
upphängningsanordningen, laddas
batteriet till ficklampan automatiskt.
För Cargo-versioner med takklaff
Belysningsenhetens laddning med
stillastående fordon och med
tändningsnyckeln på STOP eller med
tändningsnyckeln utdragen är
begränsad till 15 minuter.
60F0V005661F0V0173
62F0V0174
31

VINDRUTETORKARE/
BAKRUTETORKARE
I KORTHET
Höger spak bild 63 styr
vindrutetorkare/vindrutespolare och
bakrutetorkare/bakrutespolare (för
berörda versioner och marknader).
VINDRUTETORKARE/
VINDRUTESPOLARE
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Hylsan A bild 63 har fyra möjliga lägen:
stillastående vindrutetorkare.
intervallfunktion.
Långsam kontinuerlig funktion.
Snabb kontinuerlig funktion.
Genom att flytta spaken uppåt (tillfälligt
läge) begränsas funktionen till den tid
som spaken hålls kvar i detta läge. När
spaken släpps går den tillbaka till sitt
läge och stänger automatiskt av
vindrutetorkaren.
När justerringen A bild 63 står på
,
anpassar vindrutetorkaren
funktionshastigheten till bilens
hastighet.Med påslagen vindrutetorkare aktiveras
automatiskt bakrutetorkaren om man
lägger i backen.
3) 4)
Intelligent vindrutetorkare
(Berörda versioner och marknader)
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren.
Genom att hålla spaken i detta läge i en
halv sekund går det att automatiskt
aktivera vindrutespolaren och
vindrutetorkaren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att
spaken har släppts.
Cykeln avslutas med ett slag av
vindrutetorkaren ungefär 6 sekunder
efter.BAKRUTETORKARE/
BAKRUTESPOLARE
(Berörda versioner och marknader)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Aktivering
Genom att vrida ringen till läget
aktiveras bakrutetorkaren på
följande sätt:
I intervalläge när vindrutetorkaren
inte är igång.
I synkront läge (med en
vindrutetorkarfrekvens som är
reducerad till hälften) när
vindrutetorkaren är igång.
I kontinuerligt läge med ilagd
backväxel och aktiverat reglage.
Med vindrutetorkaren i funktion och
backen ilagd aktiveras bakrutetorkaren
kontinuerligt.
När spaken skjuts mot
instrumentpanelen (tillfälligt läge)
aktiveras bakrutespolaren. Genom att
hålla kvar spaken i över en halv sekund
aktiveras även bakrutetorkaren. När
spaken släpps aktiveras den intelligenta
tvättfunktionen, som för
vindrutetorkaren.
Inaktivering
Funktionen avslutas när spaken släpps.
5)
63F0V0517
32
LÄR KÄNNA DIN BIL

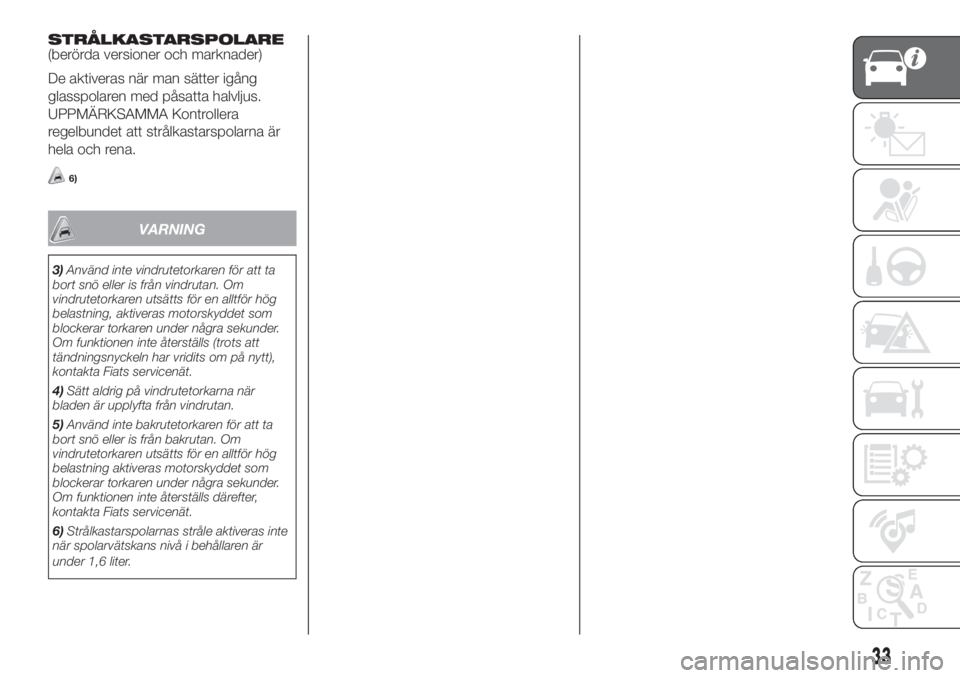

STRÅLKASTARSPOLARE
(berörda versioner och marknader)
De aktiveras när man sätter igång
glasspolaren med påsatta halvljus.
UPPMÄRKSAMMA Kontrollera
regelbundet att strålkastarspolarna är
hela och rena.
6)
VARNING
3)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen inte återställs (trots att
tändningsnyckeln har vridits om på nytt),
kontakta Fiats servicenät.
4)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
5)Använd inte bakrutetorkaren för att ta
bort snö eller is från bakrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen inte återställs därefter,
kontakta Fiats servicenät.
6)Strålkastarspolarnas stråle aktiveras inte
när spolarvätskans nivå i behållaren är
under 1,6 liter.
33

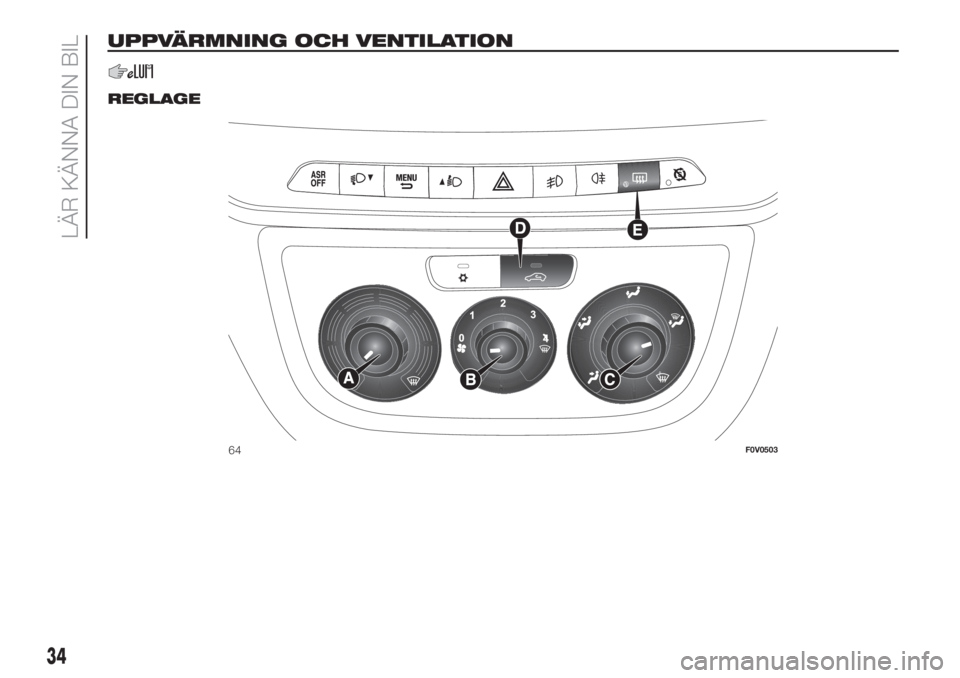

UPPVÄRMNING OCH VENTILATION
.
REGLAGE
64F0V0503
34
LÄR KÄNNA DIN BIL

A: manöverratt för reglering av lufttemperatur (blandning varm/kall luft)
B: manöverratt för att sätta på fläkten
C: Inställningsratt för luftfördelning.
luften sprids genom de mittre spridarna och ventilationsöppningarna på sidan;
Gör att fötterna värms upp och håller ansiktet svalt (funktion “bilevel”).
För att värma upp kupén snabbare.
För att värma upp kupén och samtidigt avlägsna imma från vindrutan.
För att avlägsna imma och avfrosta vindrutan och de främre sidorutorna.
D: Knapp för aktivering/inaktivering av återcirkulationen av kupéluft
E: knapp för aktivering/inaktivering av den eluppvärmda rutan och avimning av ytterbackspeglarna (berörda versioner och
marknader).
35

MANUELL KLIMATANLÄGGNING
2)
(berörda versioner och marknader).
REGLAGE
A: manöverratt för reglering av lufttemperatur (blandning varm/kall luft)
B: manöverratt för att sätta på fläkten
C: Inställningsratt för luftfördelning.
65F0V0504
36
LÄR KÄNNA DIN BIL

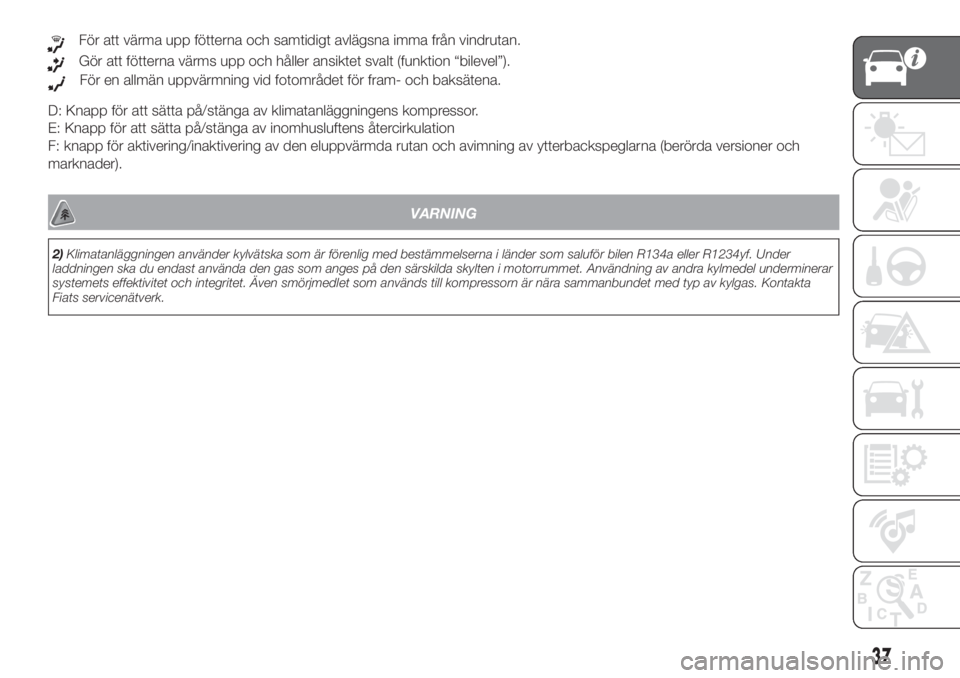

För en allmän uppvärmning vid fotområdet för fram- och baksätena.
D: Knapp för att sätta på/stänga av klimatanläggningens kompressor.
E: Knapp för att sätta på/stänga av inomhusluftens återcirkulation
F: knapp för aktivering/inaktivering av den eluppvärmda rutan och avimning av ytterbackspeglarna (berörda versioner och
marknader).
.
VARNING
2)Klimatanläggningen använder kylvätska som är förenlig med bestämmelserna i länder som saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den gas som anges på den särskilda skylten i motorrummet. Användning av andra kylmedel underminerar
systemets effektivitet och integritet. Även smörjmedlet som används till kompressorn är nära sammanbundet med typ av kylgas. Kontakta
Fiats servicenätverk.
37
För att värma upp fötterna och samtidigt avlägsna imma från vindrutan.
Gör att fötterna värms upp och håller ansiktet svalt (funktion “bilevel”).

AUTOMATISK KLIMATANLÄGGNING
(berörda versioner och marknader)
.
REGLAGE
A AUTO-knapp för automatisk kontroll av alla funktioner.
B Knapp för val av luftdistribution.
Luftflödet till luftspridarna på vindrutan och på de främre sidorutorna för avfrostning eller avimning av rutorna.
Luftflödet mot de mittersta defrosterventilerna och defrosterventilerna på sidan av instrumentpanelen för ventilation av
överkroppen och ansiktet under den varma årstiden.
66F0V0505
38
LÄR KÄNNA DIN BIL
