FIAT DOBLO COMBI 2018 Instructieboek (in Dutch)

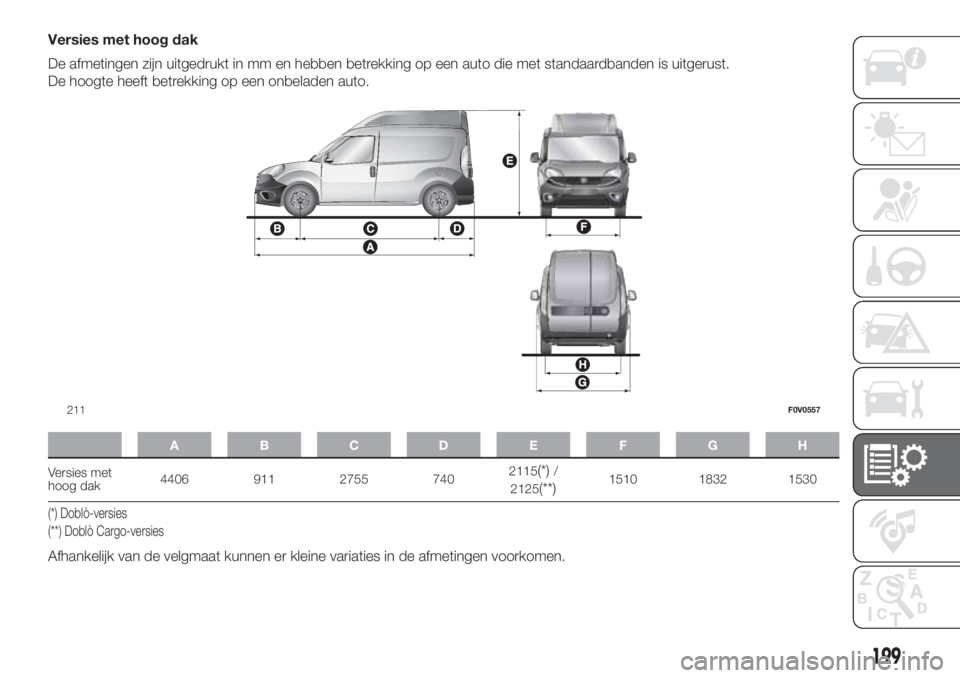

Versies met hoog dak
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
ABCDE FGH
Versies met
hoog dak4406 911 2755 7402115(*)/
2125
(**)1510 1832 1530
(*) Doblò-versies
(**) Doblò Cargo-versies
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
211F0V0557
199

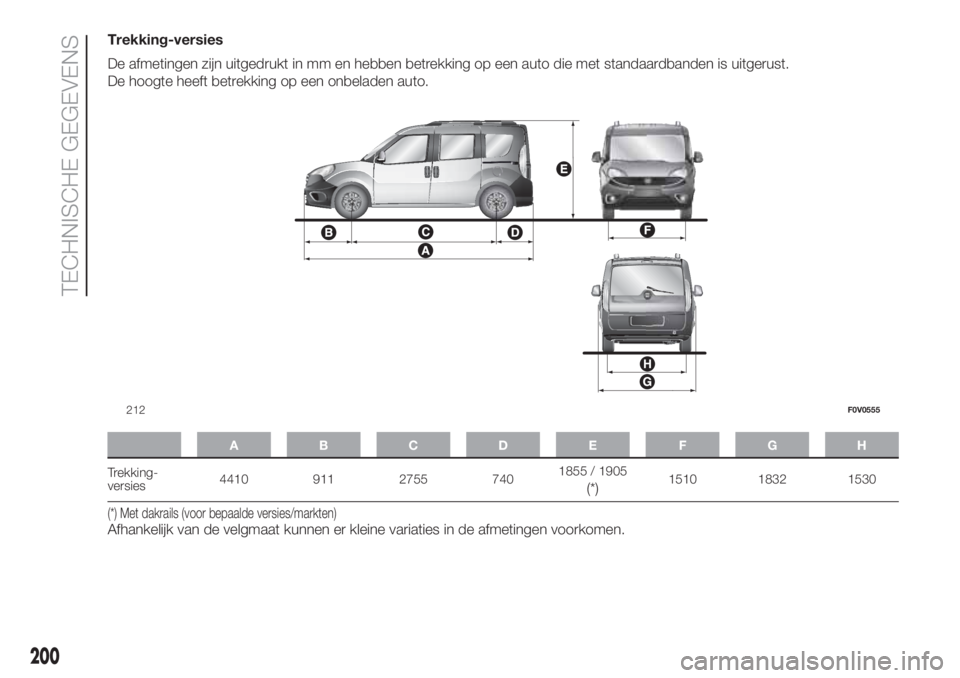

Trekking-versies
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
ABCDE FGH
Trekking-
versies4410 911 2755 7401855 / 1905(*)1510 1832 1530
(*) Met dakrails (voor bepaalde versies/markten)Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
212F0V0555
200
TECHNISCHE GEGEVENS

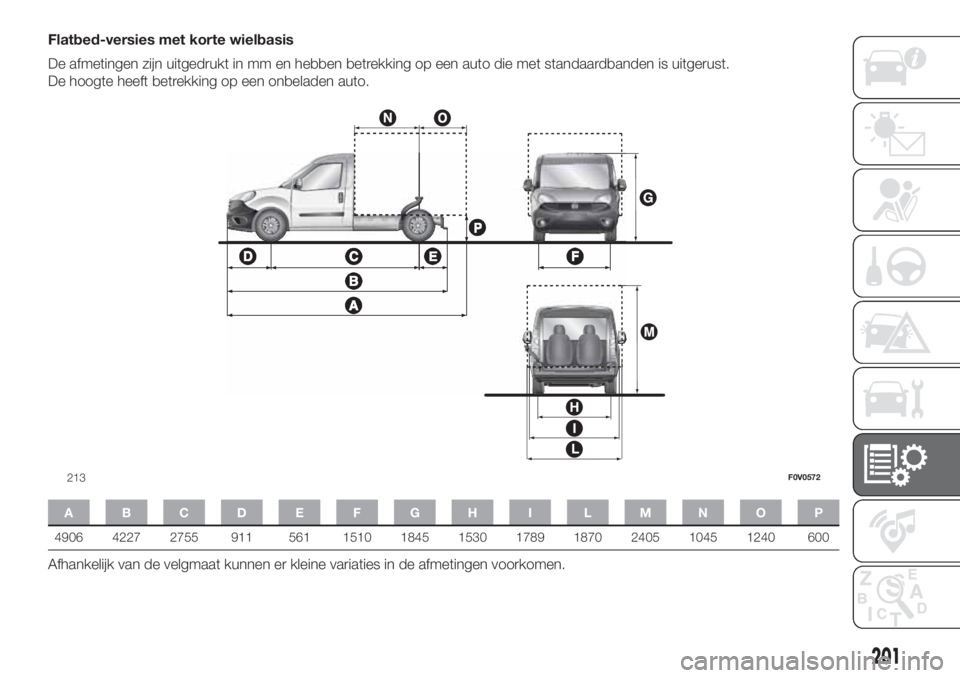

Flatbed-versies met korte wielbasis
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
ABCDE FGH I LMNOP
4906 4227 2755 911 561 1510 1845 1530 1789 1870 2405 1045 1240 600
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
213F0V0572
201

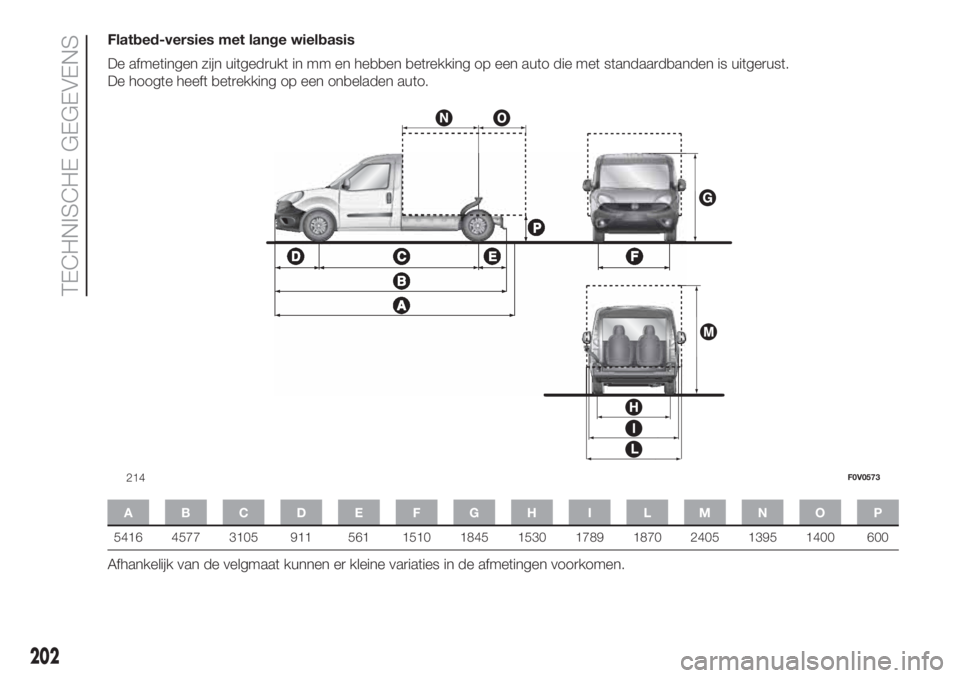

Flatbed-versies met lange wielbasis
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
ABCDE FGH I LMNOP
5416 4577 3105 911 561 1510 1845 1530 1789 1870 2405 1395 1400 600
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
214F0V0573
202
TECHNISCHE GEGEVENS

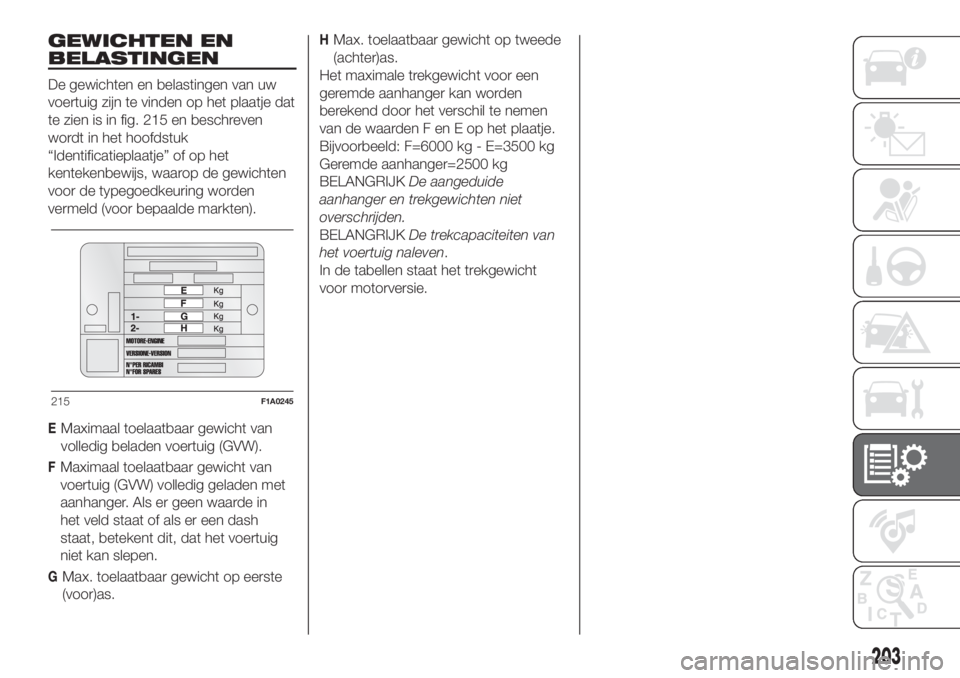

GEWICHTEN EN
BELASTINGEN
De gewichten en belastingen van uw
voertuig zijn te vinden op het plaatje dat
te zien is in fig. 215 en beschreven
wordt in het hoofdstuk
“Identificatieplaatje” of op het
kentekenbewijs, waarop de gewichten
voor de typegoedkeuring worden
vermeld (voor bepaalde markten).
EMaximaal toelaatbaar gewicht van
volledig beladen voertuig (GVW).
FMaximaal toelaatbaar gewicht van
voertuig (GVW) volledig geladen met
aanhanger. Als er geen waarde in
het veld staat of als er een dash
staat, betekent dit, dat het voertuig
niet kan slepen.
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
Het maximale trekgewicht voor een
geremde aanhanger kan worden
berekend door het verschil te nemen
van de waarden F en E op het plaatje.
Bijvoorbeeld: F=6000 kg - E=3500 kg
Geremde aanhanger=2500 kg
BELANGRIJKDe aangeduide
aanhanger en trekgewichten niet
overschrijden.
BELANGRIJKDe trekcapaciteiten van
het voertuig naleven.
In de tabellen staat het trekgewicht
voor motorversie.
215F1A0245
203

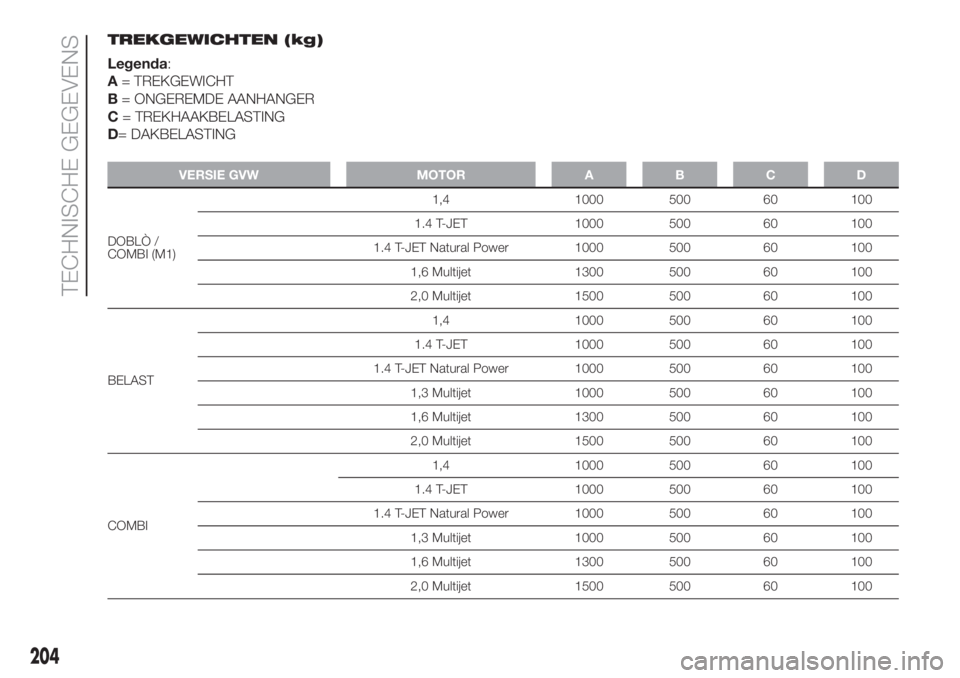

TREKGEWICHTEN (kg)
Legenda:
A= TREKGEWICHT
B= ONGEREMDE AANHANGER
C= TREKHAAKBELASTING
D= DAKBELASTING
VERSIE GVW MOTOR A B C D
DOBLÒ /
COMBI (M1)1,4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1,6 Multijet 1300 500 60 100
2,0 Multijet 1500 500 60 100
BELAST1,4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1,3 Multijet 1000 500 60 100
1,6 Multijet 1300 500 60 100
2,0 Multijet 1500 500 60 100
COMBI1,4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1,3 Multijet 1000 500 60 100
1,6 Multijet 1300 500 60 100
2,0 Multijet 1500 500 60 100
204
TECHNISCHE GEGEVENS

VERSIE GVW MOTOR A B C D
PLATFORM
TYPE1,4 1000 500 0 100
1,3 Multijet 1000 500 0 100
1.3 Multijet Euro 6 1000 500 0 100
1,6 Multijet 1300 500 0 100
1.6 Multijet Euro 6 1300 500 0 100
2,0 Multijet 1300 500 0 100
M1= personenvervoer
OPMERKING Voor voertuigen met trekhaak: de verticale statische belasting op de trekhaak moet binnen het maximaal
toelaatbare gewicht voor het voertuig vallen.
205

TANKEN
1,4 1.4 T-JET1.4 T-JET
Natural PowerVoorgeschreven brandstof en
originele smeermiddelen
Brandstoftank: 60 liter 60 liter 22 literLoodvrije benzine met octaangetal van
ten minste 95 RON (specificatie EN
228) inclusief een reserve van: 8–10 liter 8–10 liter 5,5 liter
Inhoud aardgasfles
(1.4 T-JET Natural
Power):Versies met
lange
wielbasis
--16,15 kg (circa)
Aardgas
(*)Versies met
korte
wielbasis22,1 kg (circa)
Motorkoelsysteem: 5 liter 5,8 liter 5,8 literMengsel van gedemineraliseerd water
en 50% PARAFLU
UP(**)
Carterpan: 2,35 liter/2kg 2,1kg
- SELENIA K P.E.
Carterpan en filter: 2,7 liter / 2,3 kg 2,45 kg
Carterpan (1.4 T-JET Natural
Power):- - 2,1 liter
SELENIA MULTIPOWER GAS 5W-40
Carterpan en filter (1.4 T-JET
Natural Power):- - 2,45 liter
(*) De hoeveelheid aardgas in de tank is afhankelijk van de buitentemperatuur, de toevoerdruk, de kwaliteit van het gas en het type tankstation. Totale inhoud
gasflessen ongeveer 95 liter (versie met korte wielbasis) en 130 liter (versie met lange wielbasis).
(**) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
206
TECHNISCHE GEGEVENS

1,4 1.4 T-JET1.4 T-JET
Natural PowerVoorgeschreven brandstof en
originele smeermiddelen
Versnellingsbak-/differentieelhuis: 1,76 liter / 1,5 kg 1,5 kg -TUTELA TRANSMISSION
GEARFORCE
Versnellingsbak/differentieelhuis
(1.4 T-JET Natural Power):- - 1,5 kg TUTELA TRANSMISSION TECHNYX
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de
wielen):0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulische stuurbekrachtiging: 0,900 kg 0,900 kg 0,900 kg- TUTELA TRANSMISSION GI/E
Vloeistofreservoir voor
ruitensproeiers/achterruitsproeier:2,2
(***)/6(****)
liter
2,2(***)/6(****)
liter6,0 liter(°)Mengsel van water en PETRONAS
DURANCE SC35
(***) Voor Doblò-versies zonder koplampsproeiers.
(****) Voor Doblò-/Doblò Combi-/Doblò Cargo-versies met koplampsproeiers.
(°) DOBLÒ ACTIVE-versies: 2,2 liter
BELANGRIJK Vergeet niet dat bij een brandstof als methaan het bereik sterk kan variëren omdat dit afhangt van het onderhoud
en de rijomstandigheden en ook van de temperatuur van het gas in de cilinder. Het aardgas wordt warmer tijdens het tanken
en koelt af tijdens het rijden, hierbij ondergaat het drukvariaties die de hoeveelheid die gebruikt kan worden beperkt. Bovendien
moet opgemerkt worden dat tijdens de inrijperiode van het voertuig (tot ongeveer 3000 km) het brandstofverbruik hoger kan
zijn dan de aangegeven hoeveelheden.
207

1,3 Multijet 1,6 Multijet 2,0 MultijetVoorgeschreven brandstof
en originele smeermiddelen
Brandstoftank: 60 liter 60 liter 60 liter
Diesel voor motorvoertuigen
(EN590-specificatie)
inclusief een reserve van: 8–10 liter 8–10 liter 8–10 liter
Motorkoelsysteem: 5,2 liter 6,7 liter 6,7 literMengsel van 50% gedestilleerd
water en 50% PARAFLU
UP(***)
Carterpan: 3 liter / 2,5 kg 4,5 liter / 3,6 kg 4,5 liter / 3,6 kgSELENIA WR P.E. (Euro 5
versies) / SELENIA WR
FORWARD (Euro 6 versies) Carterpan en filter: 3,2 liter / 2,7 kg 4,9 liter / 3,9 kg 4,9 liter / 3,9 kg
Versnellingsbak-/differentieelhuis: 2 liter / 1,7 kg 2 liter / 1,7 kg 2 liter / 1,7 kgTUTELA TRANSMISSION
GEARFORCE
Hydraulische bedieningssysteem
COMFORT-MATIC- en
DUALOGIC™-versnellingsbak
(1.6 Multijet 90 pk-versies)— 0,7 liter / 0,59 kg —TUTELA CS SPEED Speciale
olie met “ATF DEXRON III” type
additief
Hydraulisch remcircuit met ABS: 0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulische stuurbekrachtiging: 0,900 kg 0,900 kg 0,900 kg TUTELA TRANSMISSION GI/E
Vloeistofreservoir ruitensproeier/
koplampsproeier:2,2
(*)/6(**)liter2,2(*)/6(**)liter2,2(*)/6(**)literMengsel van water en
PETRONAS DURANCE SC35
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLUUPen gedemineraliseerd
water.
(*) Voor Doblò-versies zonder koplampsproeiers.
(**) Voor Doblò-/Doblò Combi-/Doblò Cargo-versies met koplampsproeiers.
208
