FIAT DOBLO COMBI 2018 Instructieboek (in Dutch)

2.0 Multijet Euro 5 / Euro 5+ Gecombineerd
Doblò 5 zitplaatsen, lange wielbasis 150
2.0 MultiJet 135 pk Euro 5 / Euro 5+ Gecombineerd
Cargo, korte wielbasis154
Cargo, korte wielbasis, hoger nuttig laadvermogen / Cargo, lange
wielbasis / Combi 5 zitplaatsen, korte wielbasis156
Combi 5 zitplaatsen, lange wielbasis / Doblò 5/7 zitplaatsen / Cargo,
lange wielbasis, hoog dak163
Cargo, korte wielbasis, hoog dak 158
Cargo, korte wielbasis, hoog dak, hoger nuttig laadvermogen / Cargo,
korte wielbasis, hoog dak167
Cargo, korte wielbasis, hoog dak / hoger nuttig laadvermogen / Doblò
5 zitplaatsen, hoog dak163
Combi 5 zitplaatsen, lange wielbasis, hoog dak 167
Doblò 5 zitplaatsen, lange wielbasis 156
Flatbed, korte wielbasis / lange wielbasis, laag dak 185
2.0 Multijet Euro 5+ TREKKING Gecombineerd
Combi 5 zitplaatsen Korte wielbasis Laag dak (Geen Start&Stop) 158
Combi 5 zitplaatsen Korte wielbasis Laag dak (Geen Start&Stop -
Versterkte wielophanging)158
1.4 T-JET Natural Power Gecombineerd
Doblò 5 zitplaatsen Korte wielbasis / Lange wielbasis
173(*) / 134 (**)
Cargo, korte wielbasis, hoog dak
175(*) / 136 (**)
(*) Op benzine
(**) Op aardgas
239

RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR
(voor bepaalde versies/markten)
Al jaren zet Fiat zich volledig in voor de bescherming van het milieu via de continue verbetering van de productieprocessen en
de realisatie van producten die steeds "eco-compatibeler" zijn. Om de klanten de best mogelijke service te garanderen in
overeenstemming met de milieuwetgeving en conform de Europese richtlijn 2000/53/EG inzake de behandeling van voertuigen
aan het einde van hun levensduur, biedt Fiat haar klanten de mogelijkheid hun voertuig (*) aan het einde van zijn levensduur
zonder extra kosten in te leveren.
De Europese richtlijn bepaalt namelijk dat het voertuig kan worden ingeleverd zonder kosten voor de laatste houder of eigenaar
als het voertuig geen of een negatieve marktwaarde heeft. In bijna alle landen van de Europese Unie konden tot 1 januari 2007
alleen auto’s kosteloos worden ingeleverd die na 1 juli 2002 op kenteken waren gezet; vanaf 2007 is het kosteloos inleveren
van de auto niet meer afhankelijk van het jaar van kentekenregistratie, als het voertuig maar de essentiële voertuigonderdelen
(met name de motor en de carrosserie) en geen extra afval bevat.
Voor de kosteloze inlevering van de auto aan het einde van zijn levensduur kunt u zich tot het Fiat Servicenetwerk of tot een
bevoegd inzamelings- en verwerkingsbedrijf wenden. Deze bedrijven zijn zorgvuldig geselecteerd en bieden kwaliteitsservice
voor de inzameling, verwerking en recycling van afgedankte auto’s met respect voor het milieu.
Voor meer informatie over deze inzamelings- en verwerkingsbedrijven kunt u zich wenden tot een Fiat dealer of het Fiat
Servicenetwerk of het gratis nummer 00800 3428 0000 bellen of de Fiat website bezoeken.
(*) Voertuig voor personenvervoer met maximaal negen zitplaatsen en een maximaal toelaatbaar gewicht van 3,5 t.
240
TECHNISCHE GEGEVENS

MULTIMEDIA
In dit hoofdstuk worden de belangrijkste
functies beschreven van
infotainmentsystemen Uconnect™
Radio, Uconnect™ 5" LIVE,
Uconnect™ 5" Nav LIVE waarmee het
voertuig kan zijn uitgerust.TIPS, BEDIENING EN ALGEMENE
INFORMATIE ...................................242
UCONNECT RADIO ........................244
WERKING .......................................249
UCONNECT 5” LIVE –
UCONNECT 5” NAV LIVE ................254
WERKING .......................................258
OFFICIËLE
TYPEGOEDKEURINGEN.................267
241

TIPS, BEDIENING EN
ALGEMENE
INFORMATIE
VERKEERSVEILIGHEID
Zorg ervoor dat u weet hoe de
verschillende systeemfuncties gebruikt
moeten worden voordat u gaat rijden.
Lees de gebruiksaanwijzingen van
het systeem zorgvuldig door voordat u
gaat rijden.
147) 148)
ONTVANGSTOMS-
TANDIGHEDEN
Tijdens het rijden veranderen de
ontvangstomstandigheden
voortdurend. De ontvangst kan
gestoord worden door de aanwezigheid
van bergen, gebouwen of bruggen,
vooral wanneer u ver verwijderd bent
van de zender.
BELANGRIJK Het volume kan
toenemen wanneer verkeersinformatie
of nieuws wordt ontvangen.ONDERHOUD EN ZORG
Neem de volgende
voorzorgsmaatregelen in acht zodat het
systeem optimaal blijft werken:
het glas van het display mag niet in
contact komen met scherpe of harde
voorwerpen die het oppervlak ervan
kunnen beschadigen; gebruik een
zachte, droge anti-statische doek om
het schoon te maken en oefen hierbij
geen druk uit.
gebruik nooit alcohol, benzine of
producten op petroleumbasis om het
scherm van het display te reinigen.
voorkom dat vloeistoffen in het
systeem komen: dit kan het systeem
op onherstelbare wijze beschadigen.
47) 48)
DIEFSTALBEVEILIGING
Het systeem is uitgerust met een
diefstalbeveiliging die gebaseerd is op
informatie-uitwisseling met de
elektronische regeleenheid (Body
Computer) in het voertuig.
Dit garandeert maximale veiligheid en
voorkomt dat elke keer dat de
stroomvoorziening uitvalt, de geheime
code opnieuw ingevoerd moet worden.Als de controle een positief resultaat
oplevert, dan begint het systeem te
werken. Als de codes bij de vergelijking
echter niet overeenkomen of als de
elektronische regeleenheid (Body
Computer) wordt vervangen, dan zal
het systeem de gebruiker vragen om de
geheime code in te voeren op de
manier die in de volgende paragraaf is
beschreven.
De geheime code invoeren
Wanneer het systeem wordt
ingeschakeld, toont het display, als de
code wordt gevraagd, het opschrift
"Anti-diefstalcode invoeren", gevolgd
door een scherm met een toetsenbord
waarmee de geheime code kan worden
ingevoerd.
De geheime code bestaat uit vier
tekens van 0 tot 9.
Uconnect™Radio:
Om het eerste teken van de code in te
geven draai aan de "BROWSE/ENTER"
rechter knop en druk om te bevestigen.
Na het invoeren van het vierde cijfer,
de cursor op "OK" zetten en de rechter
"BROWSE ENTER" knop indrukken:
het systeem begint te werken.
242
MULTIMEDIA

Uconnect™5" en 7" HD:
Gebruik de grafische toetsen op het
display om de codetekens in te geven.
Als er een verkeerde code is ingevoerd,
geeft het systeem "Code verkeerd"
weer om de gebruiker te laten weten
dat de juiste code ingevoerd moet
worden.
Na 3 mislukte invoerpogingen,
verschijnt op het display "Code
verkeerd. Radio vergrendeld. 30
minuten wachten a.u.b.". Als
dit opschrift is verdwenen, kan de code
opnieuw worden ingevoerd.
Paspoort autoradio
Dit document is het eigendomsbewijs
van het systeem. In het paspoort van
de autoradio staan het model, het
serienummer en de geheime code
aangegeven.
Neem, in geval van zoekraken van het
paspoort van de autoradio, contact
op met het Fiat Servicenetwerk, neem
uw identiteitsbewijs en de
eigendomsdocumenten van uw
voertuig mee.
BELANGRIJK Bewaar dit
autoradiopaspoort op een veilige plek,
zodat bij diefstal van het systeem de
betreffende informatie aan de bevoegde
instanties gegeven kan worden.BELANGRIJKE
OPMERKINGEN
Kijk alleen naar het scherm wanneer dit
nodig en veilig is. Als u langere tijd
naar het scherm moet kijken, ga dan de
weg af en parkeer op een veilige plek,
zodat u niet tijdens het rijden wordt
afgeleid.
Stop onmiddellijk met het gebruik van
het systeem in geval van een storing.
Anders kan het systeem beschadigd
raken. Neem zo snel mogelijk contact
op met het Fiat Servicenetwerk om het
systeem te laten repareren.
BELANGRIJK
147)Volg onderstaande
veiligheidsvoorschriften, want anders
kunnen de inzittenden ernstig gewond
raken of kan het systeem beschadigd
raken.
148)Als het volume te hoog staat, kan dat
gevaarlijk zijn. Stel het volume zo af dat
omgevingsgeluiden (bijv. claxons,
ambulances, politievoertuigen enz.) nog
hoorbaar zijn.
BELANGRIJK
47)Maak het glas van het voorpaneel en
display alleen schoon met een zachte,
schone, droge, anti-statische doek.
Reinigings- en polijstmiddelen kunnen het
oppervlak beschadigen. Gebruik nooit
alcohol, benzine en afgeleide producten.
48)Gebruik het display niet als basis voor
steunen met zuignappen of kleefmiddelen
voor externe navigatiesystemen,
smartphones of dergelijke apparaten.
243

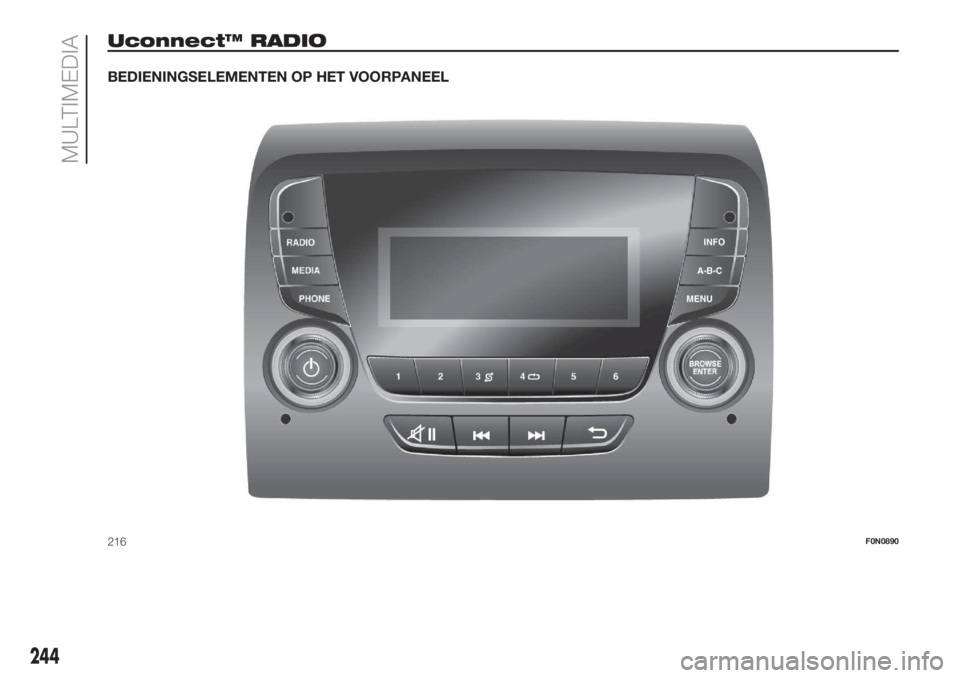

Uconnect™ RADIO
BEDIENINGSELEMENTEN OP HET VOORPANEEL
216F0N0890
244
MULTIMEDIA

OVERZICHTSTABEL BEDIENINGSELEMENTEN FRONTPANEEL
Toets Functies Modus
Inschakelen Toets kort indrukken
Uitschakelen Toets kort indrukken
Volumeregeling Draai knop rechtsom/linksom
Volume in-/uitschakelen (Mute/Pauze) Toets kort indrukken
Selectie afsluiten/naar vorige scherm terugkeren Toets kort indrukken
BROWSE
ENTERDoor de lijst bladeren of op een radiozender afstemmen of
vorig/volgend nummer selecterenDraai knop rechtsom/linksom
Op display weergegeven optie bevestigen Toets kort indrukken
INFOOp display weergegeven optie bevestigen Keuze weergavemodus (Radio, Media Player)
TELEFOONToegang tot de Telefoonmodus Toets kort indrukken
MENUToegang tot het menu Infotelematica Systeem/Instellingen Toets kort indrukken
MEDIABronselectie: USB/AUX Toets kort indrukken
RADIOToegang tot de radio-modus Toets kort indrukken
1-2-3-4-5-6Huidige radiozender opslaan Toets lang indrukken
Opgeslagen radiozender oproepen Toets kort indrukken
A-B-CSelectie van de groep voorkeuzezenders of selectie van de
gewenste letter in elke lijstToets kort indrukken
Zoeken naar vorige radiozender of selectie van vorig nummer
USBToets kort indrukken
Scannen van lagere frequenties tot de toets wordt
losgelaten/Snel terugspoelen nummer van USBToets lang indrukken
245

Toets Functies Modus
Zoeken naar volgende radiozender of selectie van volgend
nummer USBToets kort indrukken
Scannen van hogere frequenties tot de toets wordt
losgelaten/Snel vooruitspoelen nummer van USBToets lang indrukken
Willekeurige volgorde van nummers op USB Toets kort indrukken
Herhalen nummer op USB Toets kort indrukken
246
MULTIMEDIA

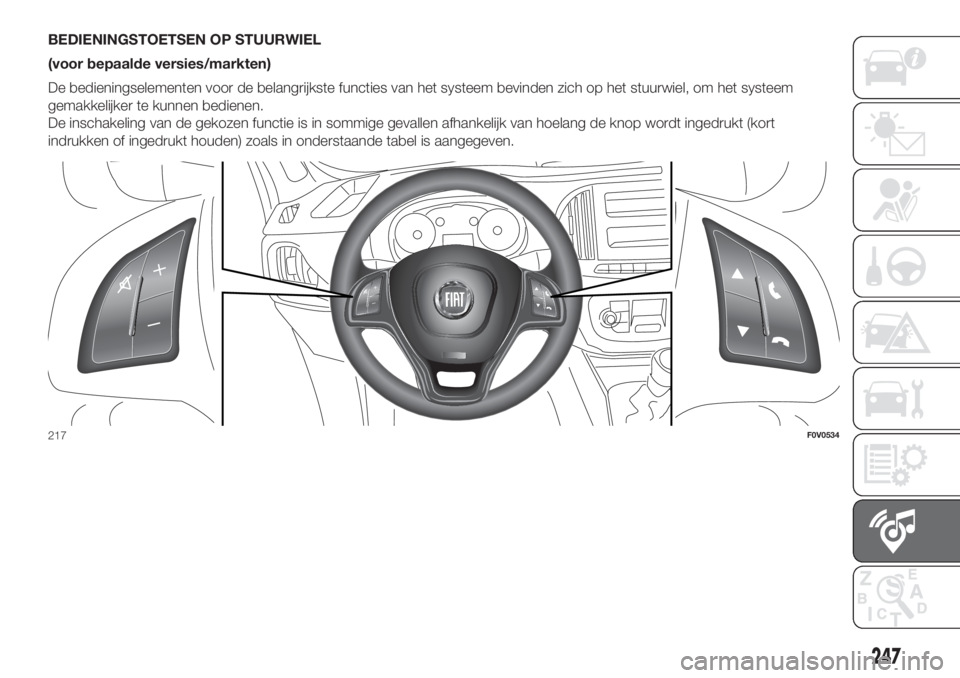

BEDIENINGSTOETSEN OP STUURWIEL
(voor bepaalde versies/markten)
De bedieningselementen voor de belangrijkste functies van het systeem bevinden zich op het stuurwiel, om het systeem
gemakkelijker te kunnen bedienen.
De inschakeling van de gekozen functie is in sommige gevallen afhankelijk van hoelang de knop wordt ingedrukt (kort
indrukken of ingedrukt houden) zoals in onderstaande tabel is aangegeven.
217F0V0534
247

Toets Bediening (drukken/draaien)
Inkomend gesprek aannemen
Een tweede inkomend gesprek aannemen en het lopende gesprek in de wacht zetten
Inkomend gesprek weigeren
Lopend telefoongesprek beëindigen
Microfoon tijdens een telefoongesprek uitschakelen/inschakelen
In-/uitschakelen van de Pauze van de bron USB
Inschakelen/uitschakelen van de Mute-functie van de radio/AUX-bron
+/–Linker wieltje naar boven of beneden draaien: instelling geluidsvolume
Kort indrukken: volume verhogen/verlagen in afzonderlijke stappen
Ingedrukt houden: volume continu verhogen/verlagen tot de toets wordt losgelaten
Rechter wieltje naar boven of beneden draaien:
Kort indrukken: (Radiomodus): selectie van volgende/vorige radiostation
Lang indrukken (Radiomodus): scannen van hogere/lagere frequenties tot de knop wordt losgelaten
Kort indrukken (USB-modus): selectie van vorige/volgende nummer
Lang indrukken (USB-modus): snel vooruit-/terugspoelen tot de toets wordt losgelaten
248
