FIAT DOBLO COMBI 2018 Návod k použití a údržbě (in Czech)

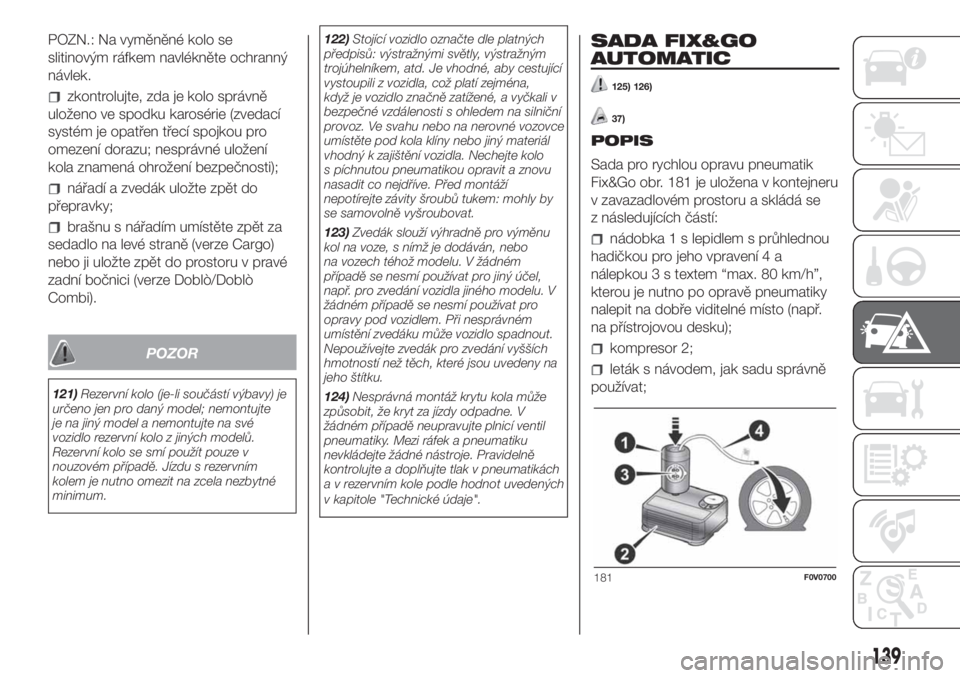

POZN.: Na vyměněné kolo se
slitinovým ráfkem navlékněte ochranný
návlek.
zkontrolujte, zda je kolo správně
uloženo ve spodku karosérie (zvedací
systém je opatřen třecí spojkou pro
omezení dorazu; nesprávné uložení
kola znamená ohrožení bezpečnosti);
nářadí a zvedák uložte zpět do
přepravky;
brašnu s nářadím umístěte zpět za
sedadlo na levé straně (verze Cargo)
nebo ji uložte zpět do prostoru v pravé
zadní bočnici (verze Doblò/Doblò
Combi).
POZOR
121)Rezervní kolo (je-li součástí výbavy) je
určeno jen pro daný model; nemontujte
je na jiný model a nemontujte na své
vozidlo rezervní kolo z jiných modelů.
Rezervní kolo se smí použít pouze v
nouzovém případě. Jízdu s rezervním
kolem je nutno omezit na zcela nezbytné
minimum.122)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Je vhodné, aby cestující
vystoupili z vozidla, což platí zejména,
když je vozidlo značně zatížené, a vyčkali v
bezpečné vzdálenosti s ohledem na silniční
provoz. Ve svahu nebo na nerovné vozovce
umístěte pod kola klíny nebo jiný materiál
vhodný k zajištění vozidla. Nechejte kolo
s píchnutou pneumatikou opravit a znovu
nasadit co nejdříve. Před montáží
nepotírejte závity šroubů tukem: mohly by
se samovolně vyšroubovat.
123)Zvedák slouží výhradně pro výměnu
kol na voze, s nímž je dodáván, nebo
na vozech téhož modelu. V žádném
případě se nesmí používat pro jiný účel,
např. pro zvedání vozidla jiného modelu. V
žádném případě se nesmí používat pro
opravy pod vozidlem. Při nesprávném
umístění zvedáku může vozidlo spadnout.
Nepoužívejte zvedák pro zvedání vyšších
hmotností než těch, které jsou uvedeny na
jeho štítku.
124)Nesprávná montáž krytu kola může
způsobit, že kryt za jízdy odpadne. V
žádném případě neupravujte plnicí ventil
pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
SADA FIX&GO
AUTOMATIC
125) 126)
37)
POPIS
Sada pro rychlou opravu pneumatik
Fix&Go obr. 181 je uložena v kontejneru
v zavazadlovém prostoru a skládá se
z následujících částí:
nádobka 1 s lepidlem s průhlednou
hadičkou pro jeho vpravení 4 a
nálepkou 3 s textem “max. 80 km/h”,
kterou je nutno po opravě pneumatiky
nalepit na dobře viditelné místo (např.
na přístrojovou desku);
kompresor 2;
leták s návodem, jak sadu správně
používat;
181F0V0700
139

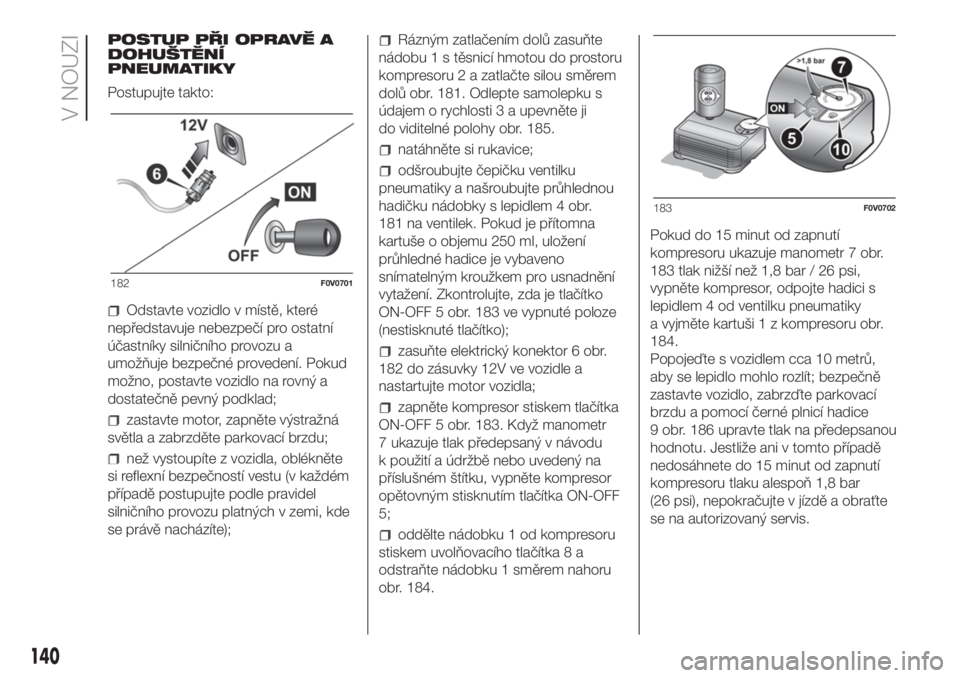

POSTUP PŘI OPRAVĚ A
DOHUŠTĚNÍ
PNEUMATIKY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a
umožňuje bezpečné provedení. Pokud
možno, postavte vozidlo na rovný a
dostatečně pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzděte parkovací brzdu;
než vystoupíte z vozidla, oblékněte
si reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
Rázným zatlačením dolů zasuňte
nádobu 1 s těsnicí hmotou do prostoru
kompresoru 2 a zatlačte silou směrem
dolů obr. 181. Odlepte samolepku s
údajem o rychlosti 3 a upevněte ji
do viditelné polohy obr. 185.
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem 4 obr.
181 na ventilek. Pokud je přítomna
kartuše o objemu 250 ml, uložení
průhledné hadice je vybaveno
snímatelným kroužkem pro usnadnění
vytažení. Zkontrolujte, zda je tlačítko
ON-OFF 5 obr. 183 ve vypnuté poloze
(nestisknuté tlačítko);
zasuňte elektrický konektor 6 obr.
182 do zásuvky 12V ve vozidle a
nastartujte motor vozidla;
zapněte kompresor stiskem tlačítka
ON-OFF 5 obr. 183. Když manometr
7 ukazuje tlak předepsaný v návodu
k použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
5;
oddělte nádobku 1 od kompresoru
stiskem uvolňovacího tlačítka 8 a
odstraňte nádobku 1 směrem nahoru
obr. 184.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr 7 obr.
183 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici s
lepidlem 4 od ventilku pneumatiky
a vyjměte kartuši 1 z kompresoru obr.
184.
Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice
9 obr. 186 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar
(26 psi), nepokračujte v jízdě a obraťte
se na autorizovaný servis.
182F0V0701
183F0V0702
140
V NOUZI

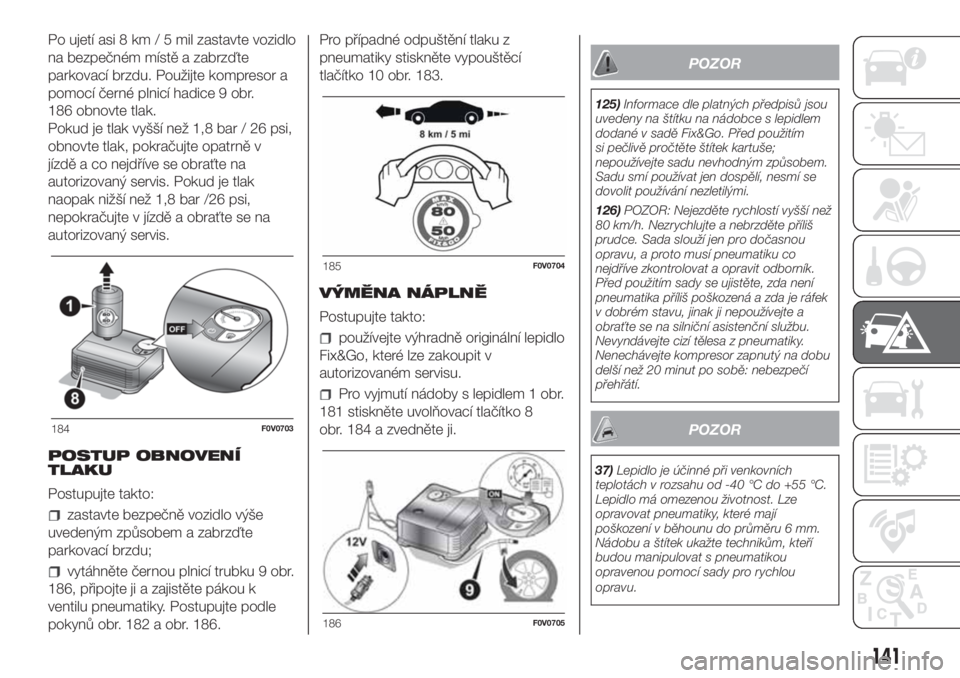

Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor a
pomocí černé plnicí hadice 9 obr.
186 obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v
jízdě a co nejdříve se obraťte na
autorizovaný servis. Pokud je tlak
naopak nižší než 1,8 bar /26 psi,
nepokračujte v jízdě a obraťte se na
autorizovaný servis.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku 9 obr.
186, připojte ji a zajistěte pákou k
ventilu pneumatiky. Postupujte podle
pokynů obr. 182 a obr. 186.Pro případné odpuštění tlaku z
pneumatiky stiskněte vypouštěcí
tlačítko 10 obr. 183.
VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální lepidlo
Fix&Go, které lze zakoupit v
autorizovaném servisu.
Pro vyjmutí nádoby s lepidlem 1 obr.
181 stiskněte uvolňovací tlačítko 8
obr. 184 a zvedněte ji.
POZOR
125)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím
si pečlivě pročtěte štítek kartuše;
nepoužívejte sadu nevhodným způsobem.
Sadu smí používat jen dospělí, nesmí se
dovolit používání nezletilými.
126)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzděte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte a
obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
POZOR
37)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají
poškození v běhounu do průměru 6 mm.
Nádobu a štítek ukažte technikům, kteří
budou manipulovat s pneumatikou
opravenou pomocí sady pro rychlou
opravu.
184F0V0703
185F0V0704
186F0V0705
141

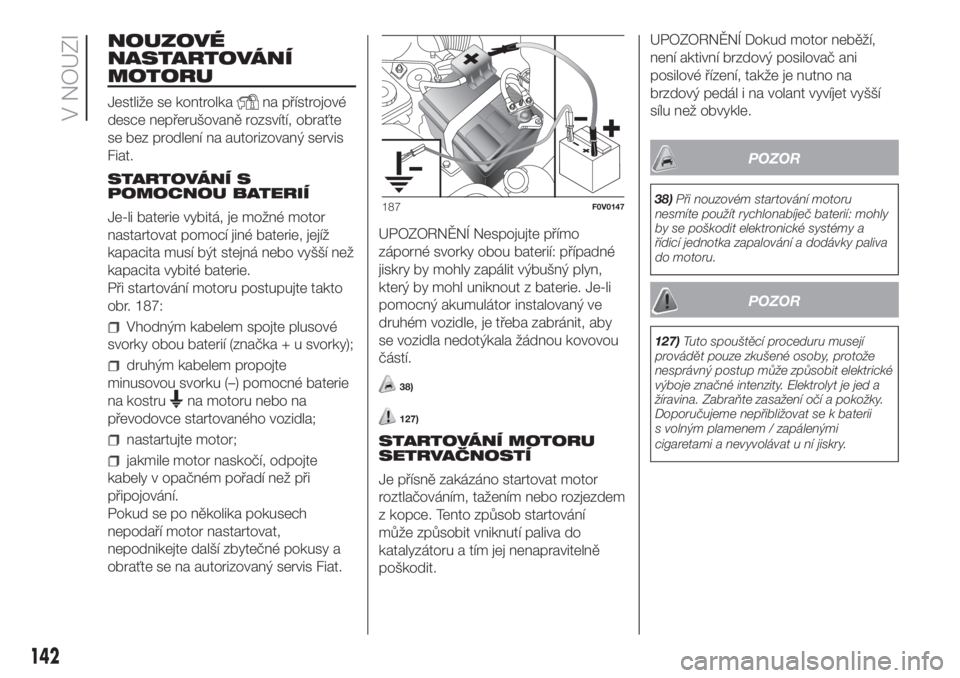

NOUZOVÉ
NASTARTOVÁNÍ
MOTORU
Jestliže se kontrolkana přístrojové
desce nepřerušovaně rozsvítí, obraťte
se bez prodlení na autorizovaný servis
Fiat.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné motor
nastartovat pomocí jiné baterie, jejíž
kapacita musí být stejná nebo vyšší než
kapacita vybité baterie.
Při startování motoru postupujte takto
obr. 187:
Vhodným kabelem spojte plusové
svorky obou baterií (značka + u svorky);
druhým kabelem propojte
minusovou svorku (–) pomocné baterie
na kostru
na motoru nebo na
převodovce startovaného vozidla;
nastartujte motor;
jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na autorizovaný servis Fiat.UPOZORNĚNÍ Nespojujte přímo
záporné svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Je-li
pomocný akumulátor instalovaný ve
druhém vozidle, je třeba zabránit, aby
se vozidla nedotýkala žádnou kovovou
částí.
38)
127)
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce. Tento způsob startování
může způsobit vniknutí paliva do
katalyzátoru a tím jej nenapravitelně
poškodit.UPOZORNĚNÍ Dokud motor neběží,
není aktivní brzdový posilovač ani
posilové řízení, takže je nutno na
brzdový pedál i na volant vyvíjet vyšší
sílu než obvykle.
POZOR
38)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a
řídicí jednotka zapalování a dodávky paliva
do motoru.
POZOR
127)Tuto spouštěcí proceduru musejí
provádět pouze zkušené osoby, protože
nesprávný postup může způsobit elektrické
výboje značné intenzity. Elektrolyt je jed a
žíravina. Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii
s volným plamenem / zapálenými
cigaretami a nevyvolávat u ní jiskry.
187F0V0147
142
V NOUZI

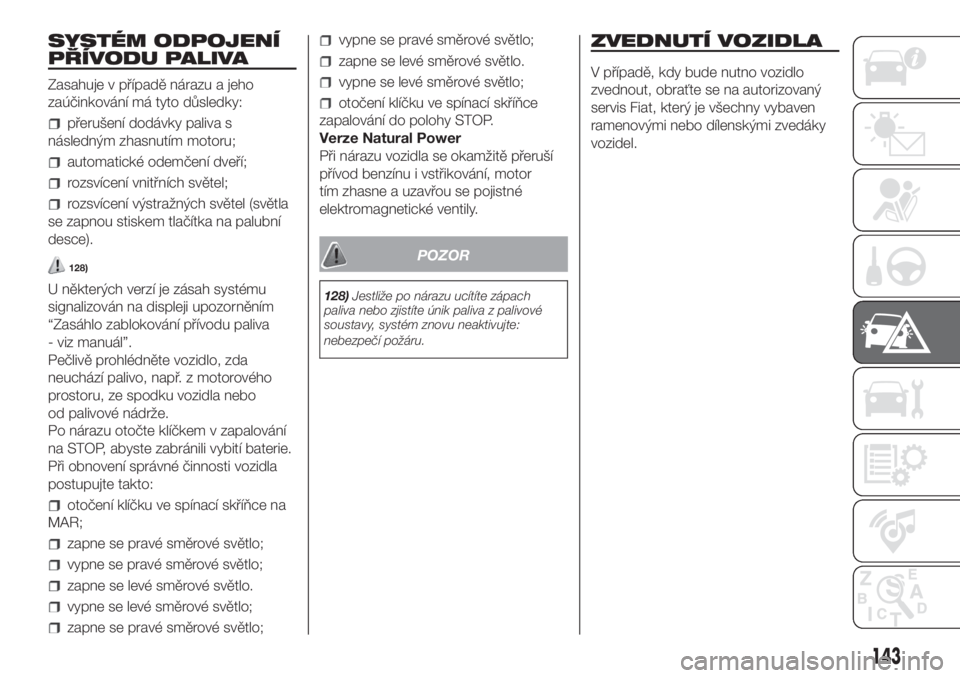

SYSTÉM ODPOJENÍ
PŘÍVODU PALIVA
Zasahuje v případě nárazu a jeho
zaúčinkování má tyto důsledky:
přerušení dodávky paliva s
následným zhasnutím motoru;
automatické odemčení dveří;
rozsvícení vnitřních světel;
rozsvícení výstražných světel (světla
se zapnou stiskem tlačítka na palubní
desce).
128)
U některých verzí je zásah systému
signalizován na displeji upozorněním
“Zasáhlo zablokování přívodu paliva
- viz manuál”.
Pečlivě prohlédněte vozidlo, zda
neuchází palivo, např. z motorového
prostoru, ze spodku vozidla nebo
od palivové nádrže.
Po nárazu otočte klíčkem v zapalování
na STOP, abyste zabránili vybití baterie.
Při obnovení správné činnosti vozidla
postupujte takto:
otočení klíčku ve spínací skříňce na
MAR;
zapne se pravé směrové světlo;
vypne se pravé směrové světlo;
zapne se levé směrové světlo.
vypne se levé směrové světlo;
zapne se pravé směrové světlo;
vypne se pravé směrové světlo;
zapne se levé směrové světlo.
vypne se levé směrové světlo;
otočení klíčku ve spínací skříňce
zapalování do polohy STOP.
Verze Natural Power
Při nárazu vozidla se okamžitě přeruší
přívod benzínu i vstřikování, motor
tím zhasne a uzavřou se pojistné
elektromagnetické ventily.
POZOR
128)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém znovu neaktivujte:
nebezpečí požáru.
ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo
zvednout, obraťte se na autorizovaný
servis Fiat, který je všechny vybaven
ramenovými nebo dílenskými zvedáky
vozidel.
143

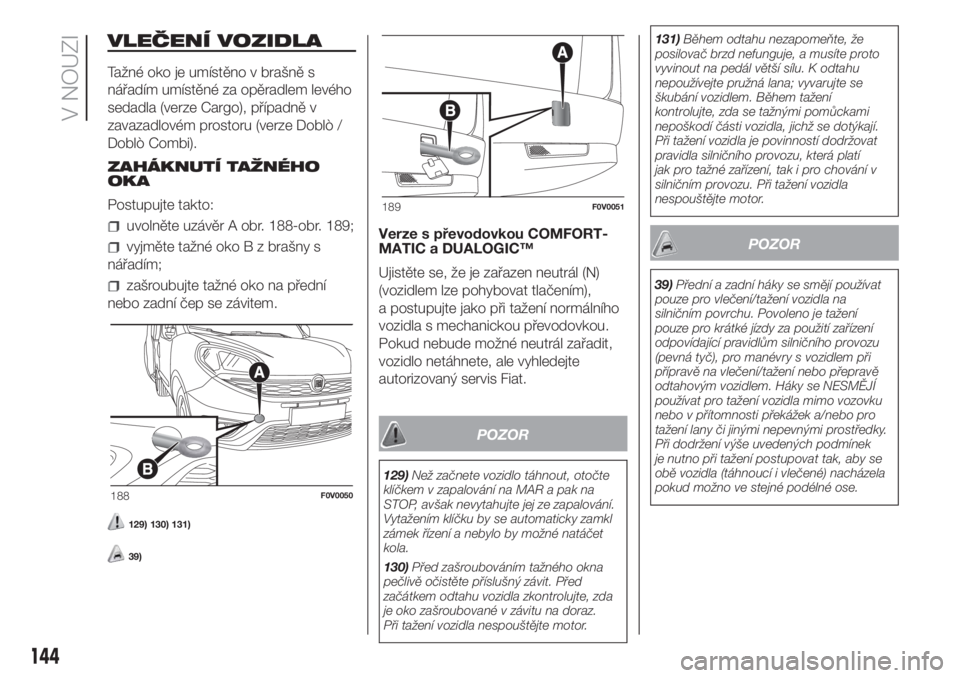

VLEČENÍ VOZIDLA
Tažné oko je umístěno v brašně s
nářadím umístěné za opěradlem levého
sedadla (verze Cargo), případně v
zavazadlovém prostoru (verze Doblò /
Doblò Combi).
ZAHÁKNUTÍ TAŽNÉHO
OKA
Postupujte takto:
uvolněte uzávěr A obr. 188-obr. 189;
vyjměte tažné oko B z brašny s
nářadím;
zašroubujte tažné oko na přední
nebo zadní čep se závitem.
129) 130) 131)
39)
Verze s převodovkou COMFORT-
MATIC a DUALOGIC™
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud nebude možné neutrál zařadit,
vozidlo netáhnete, ale vyhledejte
autorizovaný servis Fiat.
POZOR
129)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola.
130)Před zašroubováním tažného okna
pečlivě očistěte příslušný závit. Před
začátkem odtahu vozidla zkontrolujte, zda
je oko zašroubované v závitu na doraz.
Při tažení vozidla nespouštějte motor.131)Během odtahu nezapomeňte, že
posilovač brzd nefunguje, a musíte proto
vyvinout na pedál větší sílu. K odtahu
nepoužívejte pružná lana; vyvarujte se
škubání vozidlem. Během tažení
kontrolujte, zda se tažnými pomůckami
nepoškodí části vozidla, jichž se dotýkají.
Při tažení vozidla je povinností dodržovat
pravidla silničního provozu, která platí
jak pro tažné zařízení, tak i pro chování v
silničním provozu. Při tažení vozidla
nespouštějte motor.
POZOR
39)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek
je nutno při tažení postupovat tak, aby se
obě vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
188F0V0050
189F0V0051
144
V NOUZI

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................146
PLÁN ÚDRŽBY ...............................147
PRAVIDELNÉ KONTROLY ...............156
POUŽÍVÁNÍ VOZIDLA V
NÁROČNÝCH PODMÍNKÁCH.........156
MOTOROVÝ PROSTOR ..................157
DOBITÍ BATERIE .............................168
STÍRAČ ČELNÍHO SKLA /
STÍRAČ ZADNÍHO OKNA ................170
KOLA A PNEUMATIKY ....................171
145

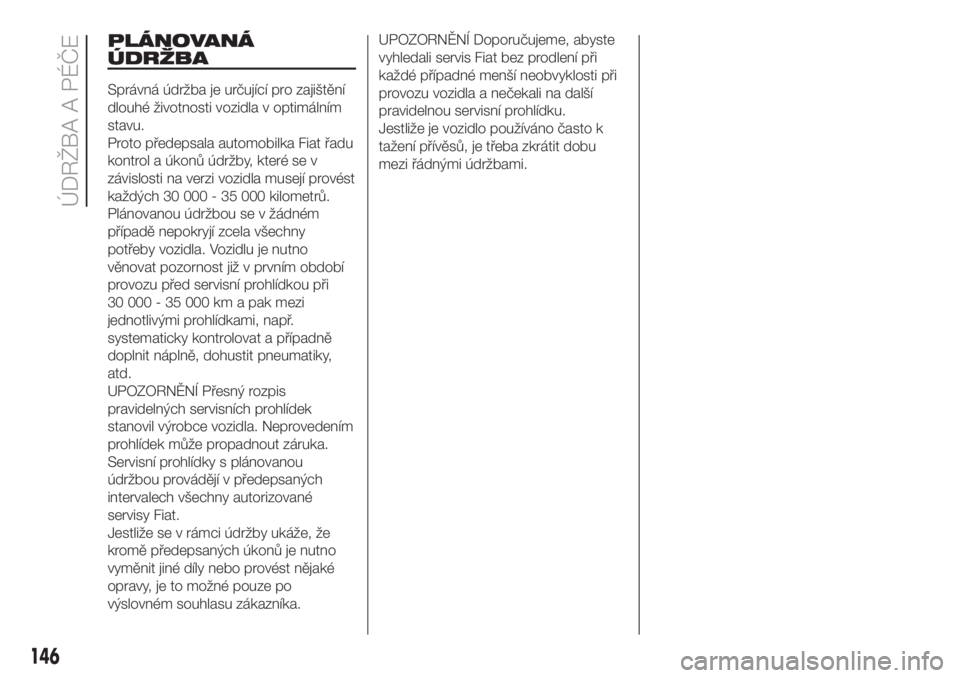

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Proto předepsala automobilka Fiat řadu
kontrol a úkonů údržby, které se v
závislosti na verzi vozidla musejí provést
každých 30 000 - 35 000 kilometrů.
Plánovanou údržbou se v žádném
případě nepokryjí zcela všechny
potřeby vozidla. Vozidlu je nutno
věnovat pozornost již v prvním období
provozu před servisní prohlídkou při
30 000 - 35 000 km a pak mezi
jednotlivými prohlídkami, např.
systematicky kontrolovat a případně
doplnit náplně, dohustit pneumatiky,
atd.
UPOZORNĚNÍ Přesný rozpis
pravidelných servisních prohlídek
stanovil výrobce vozidla. Neprovedením
prohlídek může propadnout záruka.
Servisní prohlídky s plánovanou
údržbou provádějí v předepsaných
intervalech všechny autorizované
servisy Fiat.
Jestliže se v rámci údržby ukáže, že
kromě předepsaných úkonů je nutno
vyměnit jiné díly nebo provést nějaké
opravy, je to možné pouze po
výslovném souhlasu zákazníka.UPOZORNĚNÍ Doporučujeme, abyste
vyhledali servis Fiat bez prodlení při
každé případné menší neobvyklosti při
provozu vozidla a nečekali na další
pravidelnou servisní prohlídku.
Jestliže je vozidlo používáno často k
tažení přívěsů, je třeba zkrátit dobu
mezi řádnými údržbami.
146
ÚDRŽBA A PÉČE

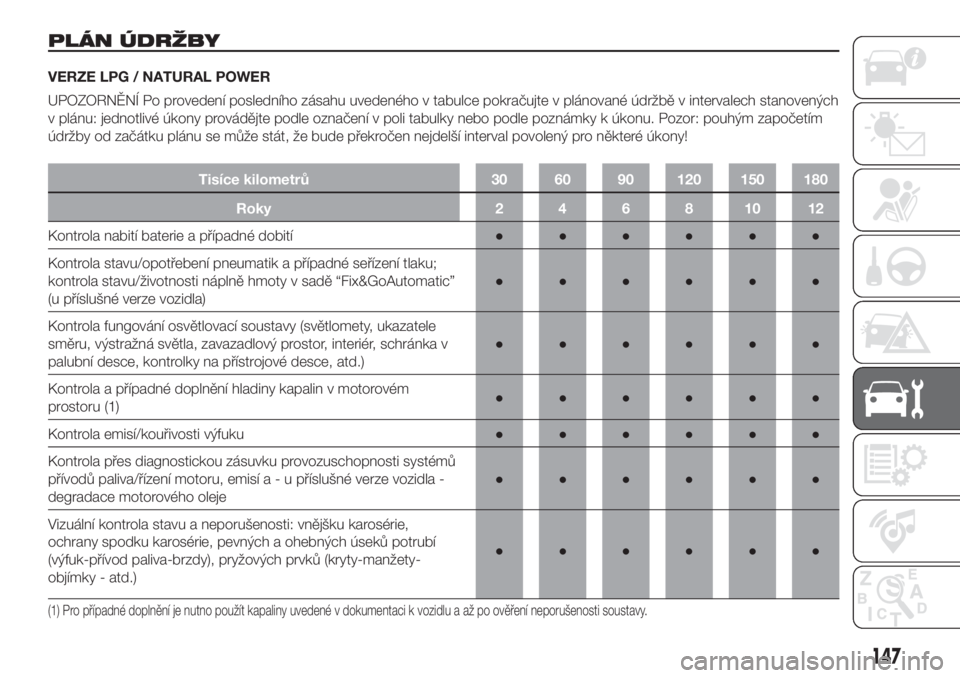

PLÁN ÚDRŽBY
VERZE LPG / NATURAL POWER
UPOZORNĚNÍ Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech stanovených
v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým započetím
údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku;
kontrola stavu/životnosti náplně hmoty v sadě “Fix&GoAutomatic”
(u příslušné verze vozidla)●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatele
směru, výstražná světla, zavazadlový prostor, interiér, schránka v
palubní desce, kontrolky na přístrojové desce, atd.)●●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisía-upříslušné verze vozidla -
degradace motorového oleje●●●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
ochrany spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků (kryty-manžety-
objímky - atd.)●●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
147

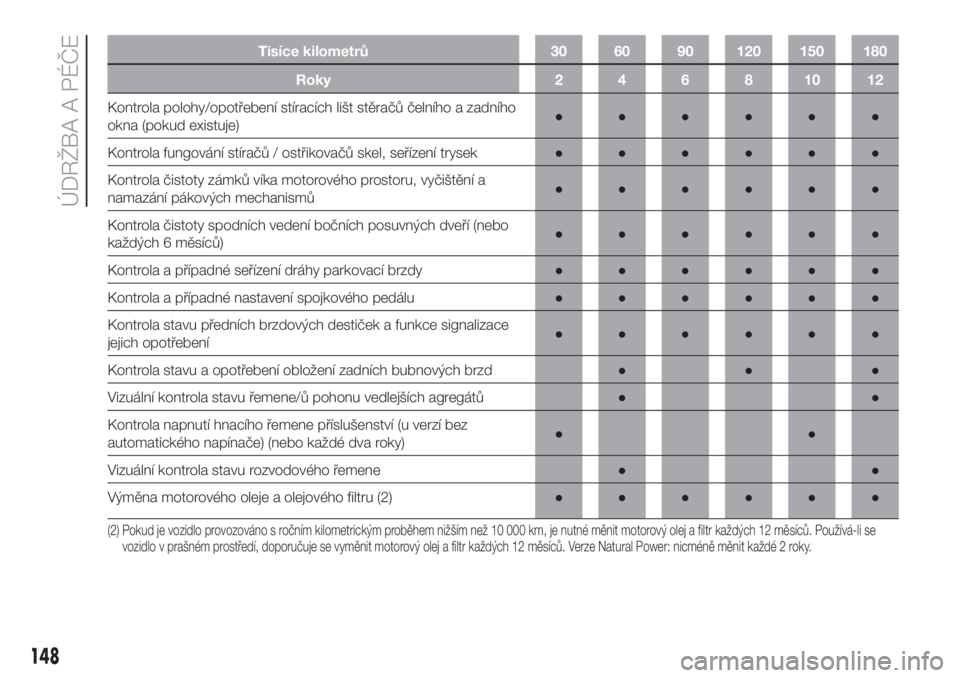

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a zadního
okna (pokud existuje)●●●●●●
Kontrola fungování stíračů / ostřikovačů skel, seřízení trysek●●●●●●
Kontrola čistoty zámků víka motorového prostoru, vyčištění a
namazání pákových mechanismů●●●●●●
Kontrola čistoty spodních vedení bočních posuvných dveří (nebo
každých 6 měsíců)●●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●●
Kontrola a případné nastavení spojkového pedálu●●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace
jejich opotřebení●●●●●●
Kontrola stavu a opotřebení obložení zadních bubnových brzd●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●
Kontrola napnutí hnacího řemene příslušenství (u verzí bez
automatického napínače) (nebo každé dva roky)●●
Vizuální kontrola stavu rozvodového řemene●●
Výměna motorového oleje a olejového filtru (2)●●●●●●
(2) Pokud je vozidlo provozováno s ročním kilometrickým proběhem nižším než 10 000 km, je nutné měnit motorový olej a filtr každých 12 měsíců. Používá-li se
vozidlo v prašném prostředí, doporučuje se vyměnit motorový olej a filtr každých 12 měsíců. Verze Natural Power: nicméně měnit každé 2 roky.
148
ÚDRŽBA A PÉČE
