FIAT DOBLO COMBI 2018 Návod k použití a údržbě (in Czech)

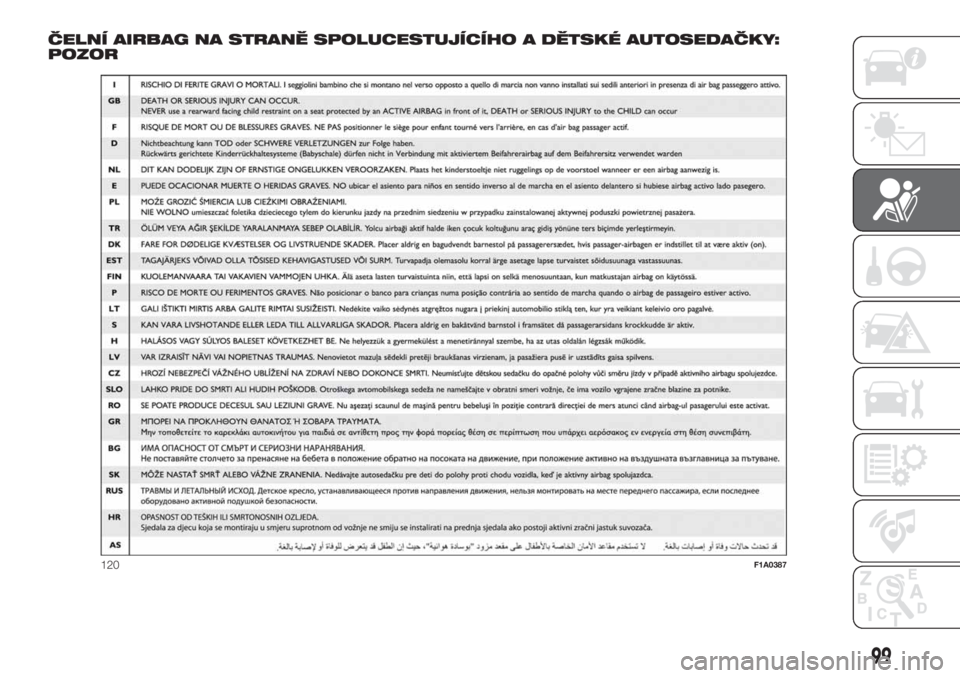

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO A DĚTSKÉ AUTOSEDAČKY:
POZOR
120F1A0387
99

POZOR
77)Na volant a na kryt airbagu ani na sedadla nelepte žádné samolepky či jiné předměty. Neodkládejte žádné předměty (např. mobilní telefon)
ani na palubní desku před spolujezdcem, protože by mohly překážet při plnění airbagu a způsobit vážné poranění osobám ve vozidle.
78)Při řízení mějte ruce na věnci volantu tak, aby se airbag při případném zásahu mohl bez problémů nafouknout. Při řízení nemějte tělo
nakloněné dopředu. Opěradlo mějte ve vzpřímené poloze a pevně se do něho opírejte zády.
79)Přední airbagy zasahují při nárazech větší síly, než na kterou jsou nastaveny předpínače. V případě nárazů, jejichž síla se pohybuje mezi
těmito dvěma mezními hodnotami aktivace, je běžné, že se aktivují pouze předpínače bezpečnostních pásů.
80)Airbagy nenahrazují bezpečnostní pásy, pouze zvyšují jejich účinnost. Přední airbagy nezasáhnou při čelních nárazech, k nimž dojde za
nízké rychlosti vozidla, při nárazech z boku, nárazech zezadu nebo při převrácení vozidla. V takových případech chrání osádku pouze
bezpečnostní pásy: proto je nutno jezdit zásadně se zapnutými bezpečnostními pásy.
81)U některých verzí se při závadě kontrolky
(na předním stropním svítidle) rozsvítí kontrolkana přístrojové desce a airbagy na straně
spolucestujícího se deaktivují.
82)Jestliže je airbag na straně spolucestujícího aktivován do pohotovostního stavu, na přední sedadlo se NESMĚJÍ upevnit dětské sedačky,
které se montují proti směru jízdy. Při nárazu vozidla by nafouknutím mohl airbag přivodit dítěti smrtelné zranění bez ohledu na sílu tohoto
nárazu. Pokud tedy upevníte na přední sedadlo spolucestujícího dětskou sedačku montovanou proti směru jízdy, nezapomeňte deaktivovat
airbag spolucestujícího. Sedadlo předního spolucestujícího je pak nutno posunout co nejvíce dozadu, aby se dětská sedačka nedotýkala
palubní desky. Jakmile sedačku z vozidla odstraníte, aktivujte bez prodlení airbag spolucestujícího.
100
BEZPEČNOST

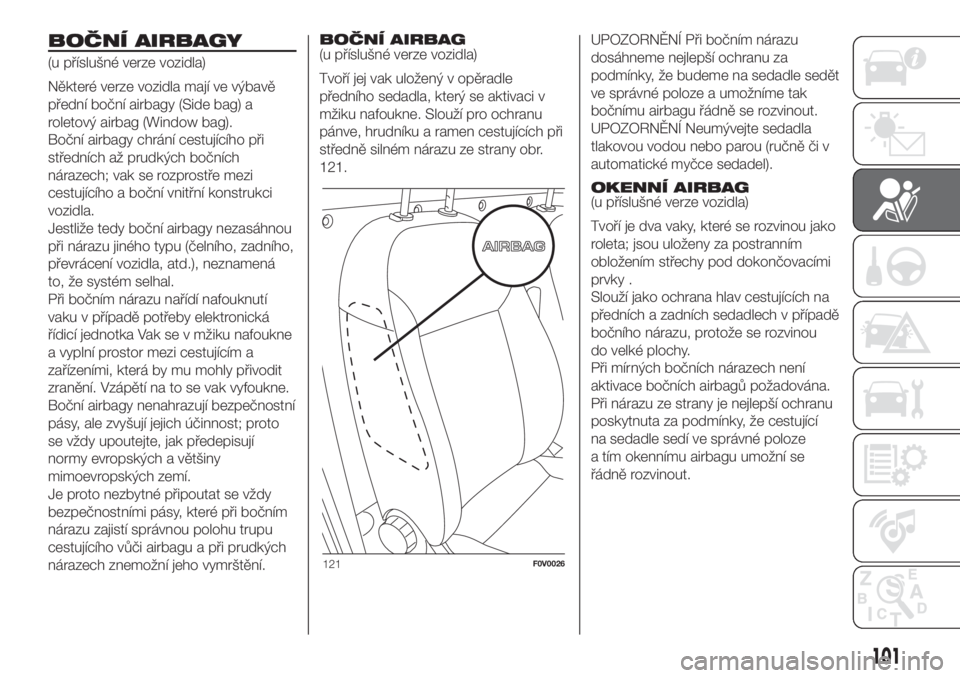

BOČNÍ AIRBAGY
(u příslušné verze vozidla)
Některé verze vozidla mají ve výbavě
přední boční airbagy (Side bag) a
roletový airbag (Window bag).
Boční airbagy chrání cestujícího při
středních až prudkých bočních
nárazech; vak se rozprostře mezi
cestujícího a boční vnitřní konstrukci
vozidla.
Jestliže tedy boční airbagy nezasáhnou
při nárazu jiného typu (čelního, zadního,
převrácení vozidla, atd.), neznamená
to, že systém selhal.
Při bočním nárazu nařídí nafouknutí
vaku v případě potřeby elektronická
řídicí jednotka Vak se v mžiku nafoukne
a vyplní prostor mezi cestujícím a
zařízeními, která by mu mohly přivodit
zranění. Vzápětí na to se vak vyfoukne.
Boční airbagy nenahrazují bezpečnostní
pásy, ale zvyšují jejich účinnost; proto
se vždy upoutejte, jak předepisují
normy evropských a většiny
mimoevropských zemí.
Je proto nezbytné připoutat se vždy
bezpečnostními pásy, které při bočním
nárazu zajistí správnou polohu trupu
cestujícího vůči airbagu a při prudkých
nárazech znemožní jeho vymrštění.BOČNÍ AIRBAG
(u příslušné verze vozidla)
Tvoří jej vak uložený v opěradle
předního sedadla, který se aktivaci v
mžiku nafoukne. Slouží pro ochranu
pánve, hrudníku a ramen cestujících při
středně silném nárazu ze strany obr.
121.UPOZORNĚNÍ Při bočním nárazu
dosáhneme nejlepší ochranu za
podmínky, že budeme na sedadle sedět
ve správné poloze a umožníme tak
bočnímu airbagu řádně se rozvinout.
UPOZORNĚNÍ Neumývejte sedadla
tlakovou vodou nebo parou (ručně či v
automatické myčce sedadel).
OKENNÍ AIRBAG
(u příslušné verze vozidla)
Tvoří je dva vaky, které se rozvinou jako
roleta; jsou uloženy za postranním
obložením střechy pod dokončovacími
prvky .
Slouží jako ochrana hlav cestujících na
předních a zadních sedadlech v případě
bočního nárazu, protože se rozvinou
do velké plochy.
Při mírných bočních nárazech není
aktivace bočních airbagů požadována.
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující
na sedadle sedí ve správné poloze
a tím okennímu airbagu umožní se
řádně rozvinout.
121F0V0026
101

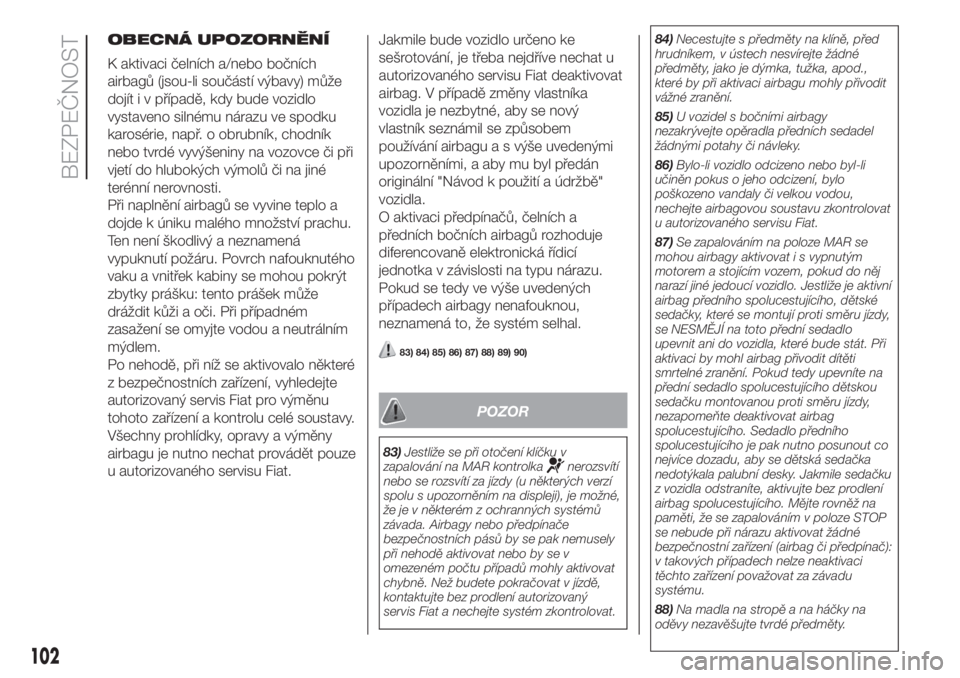

OBECNÁ UPOZORNĚNÍ
K aktivaci čelních a/nebo bočních
airbagů (jsou-li součástí výbavy) může
dojít i v případě, kdy bude vozidlo
vystaveno silnému nárazu ve spodku
karosérie, např. o obrubník, chodník
nebo tvrdé vyvýšeniny na vozovce či při
vjetí do hlubokých výmolů či na jiné
terénní nerovnosti.
Při naplnění airbagů se vyvine teplo a
dojde k úniku malého množství prachu.
Ten není škodlivý a neznamená
vypuknutí požáru. Povrch nafouknutého
vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může
dráždit kůži a oči. Při případném
zasažení se omyjte vodou a neutrálním
mýdlem.
Po nehodě, při níž se aktivovalo některé
z bezpečnostních zařízení, vyhledejte
autorizovaný servis Fiat pro výměnu
tohoto zařízení a kontrolu celé soustavy.
Všechny prohlídky, opravy a výměny
airbagu je nutno nechat provádět pouze
u autorizovaného servisu Fiat.Jakmile bude vozidlo určeno ke
sešrotování, je třeba nejdříve nechat u
autorizovaného servisu Fiat deaktivovat
airbag. V případě změny vlastníka
vozidla je nezbytné, aby se nový
vlastník seznámil se způsobem
používání airbagu a s výše uvedenými
upozorněními, a aby mu byl předán
originální "Návod k použití a údržbě"
vozidla.
O aktivaci předpínačů, čelních a
předních bočních airbagů rozhoduje
diferencovaně elektronická řídicí
jednotka v závislosti na typu nárazu.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že systém selhal.
83) 84) 85) 86) 87) 88) 89) 90)
POZOR
83)Jestliže se při otočení klíčku v
zapalování na MAR kontrolkanerozsvítí
nebo se rozsvítí za jízdy (u některých verzí
spolu s upozorněním na displeji), je možné,
že je v některém z ochranných systémů
závada. Airbagy nebo předpínače
bezpečnostních pásů by se pak nemusely
při nehodě aktivovat nebo by se v
omezeném počtu případů mohly aktivovat
chybně. Než budete pokračovat v jízdě,
kontaktujte bez prodlení autorizovaný
servis Fiat a nechejte systém zkontrolovat.84)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by při aktivaci airbagu mohly přivodit
vážné zranění.
85)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
86)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.
87)Se zapalováním na poloze MAR se
mohou airbagy aktivovat i s vypnutým
motorem a stojícím vozem, pokud do něj
narazí jiné jedoucí vozidlo. Jestliže je aktivní
airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy,
se NESMĚJÍ na toto přední sedadlo
upevnit ani do vozidla, které bude stát. Při
aktivaci by mohl airbag přivodit dítěti
smrtelné zranění. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že se zapalováním v poloze STOP
se nebude při nárazu aktivovat žádné
bezpečnostní zařízení (airbag či předpínač):
v takových případech nelze neaktivaci
těchto zařízení považovat za závadu
systému.
88)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
102
BEZPEČNOST

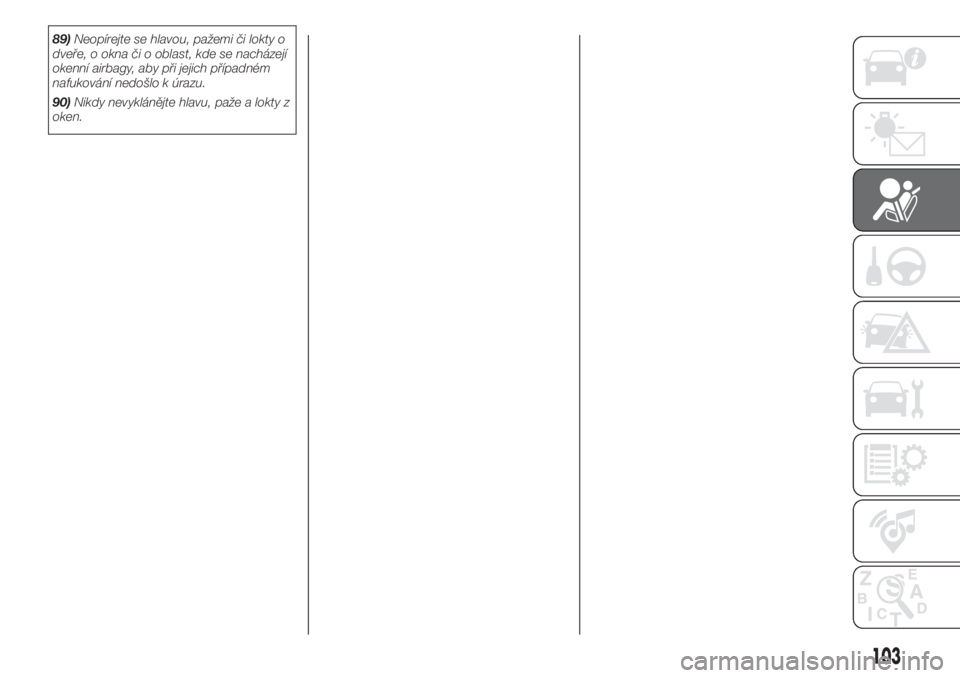

89)Neopírejte se hlavou, pažemi či lokty o
dveře, o okna či o oblast, kde se nacházejí
okenní airbagy, aby při jejich případném
nafukování nedošlo k úrazu.
90)Nikdy nevyklánějte hlavu, paže a lokty z
oken.
103

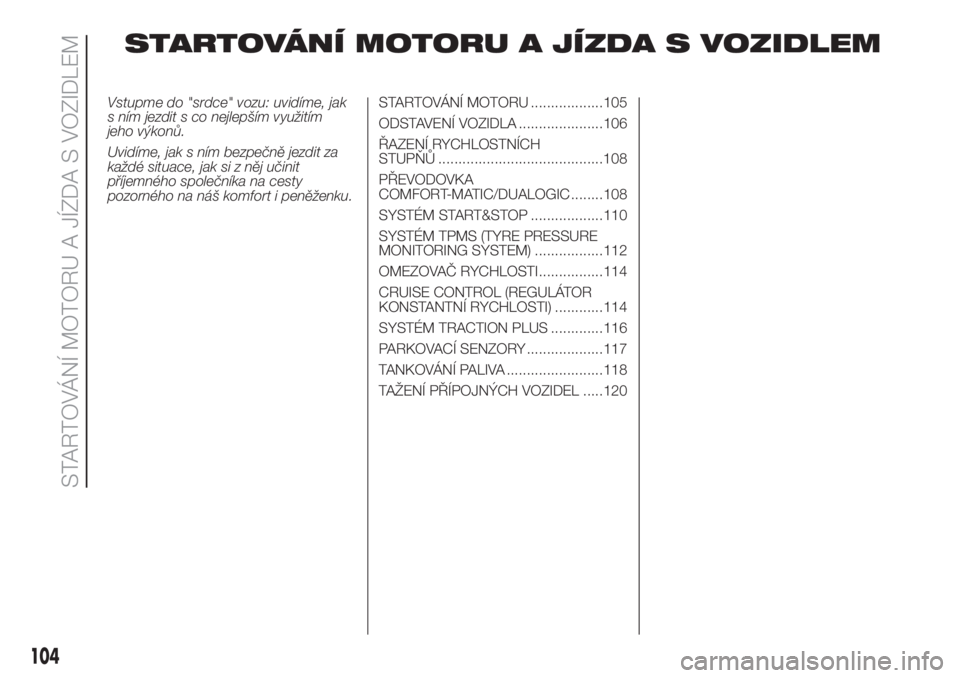

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ..................105
ODSTAVENÍ VOZIDLA .....................106
ŘAZENÍ RYCHLOSTNÍCH
STUPŇŮ .........................................108
PŘEVODOVKA
COMFORT-MATIC/DUALOGIC ........108
SYSTÉM START&STOP ..................110
SYSTÉM TPMS (TYRE PRESSURE
MONITORING SYSTEM) .................112
OMEZOVAČ RYCHLOSTI................114
CRUISE CONTROL (REGULÁTOR
KONSTANTNÍ RYCHLOSTI) ............114
SYSTÉM TRACTION PLUS .............116
PARKOVACÍ SENZORY ...................117
TANKOVÁNÍ PALIVA ........................118
TAŽENÍ PŘÍPOJNÝCH VOZIDEL .....120
104
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

STARTOVÁNÍ
MOTORU
Vozidlo je vybaveno elektronickým
zařízením blokování motoru. Pokud se
motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle
"Soustava Fiat CODE" v kapitole
"Seznámení s vozidlem".
18) 19)
91)
POSTUP U
BENZÍNOVÝCH VERZÍ
Postupujte takto:
zatáhněte parkovací brzdu;
řadicí páku přestavte na neutrál;
sešlápněte spojkový pedál na doraz
bez sešlápnutí pedálu akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
POSTUP U DIESELOVÝCH
VERZÍ
Postupujte takto:
zatáhněte parkovací brzdu;
řadicí páku přestavte na neutrál;
klíček v zapalování otočte na MAR:
na přístrojové desce se rozsvítí
kontrolky
a;
vyčkejte, až kontrolkya
zhasnou, což se stane tím rychleji,
čím teplejší je motor;
sešlápněte spojkový pedál na doraz
bez sešlápnutí pedálu akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile zhasne
kontrolka
. Příliš dlouhou prodlevou
vychladnou žhavicí svíčky.
Jakmile motor naskočí, uvolněte klíček.
20)
POSTUP U VERZÍ
NATURAL POWER
Motor startuje vždy na benzín bez
ohledu na to, který provozní režim byl
před nastartováním navolen.
POSTUP U VERZÍ S
Převodovkou
COMFORT-MATIC a
DUALOGIC™
Systém umožňuje nastartování motoru
se zařazeným rychlostním stupněm i
neutrálem(N).Se zařazeným
rychlostním stupněm je nutno
sešlápnout brzdový pedál.
Doporučuje se před nastartováním
motoru přeřadit páku do neutrálu (N).UPOZORNĚNÍ Pokud je motor studený,
nesmíte při otáčení klíčku na polohu
AVV sešlápnout pedál akcelerace.
Pokud motor nenaskočí na první pokus,
je třeba otočit klíč zpět do polohy
STOP, a až pak zopakovat postup
startování motoru. Pokud se s klíčkem
na MAR rozsvítí na přístrojové desce
kontrolka
, doporučujeme přetočit
klíček zpět na polohu STOP a pak
znovu na MAR; pokud kontrolka
zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla. Pokud se
motor nezdaří nastartovat ani tentokrát,
vyhledejte autorizovaný servis Fiat.
21)
ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
Postupujte takto:
Pomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých
akcelerací;
Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony. Doporučujeme
počkat, až se ručička ukazatele teploty
chladicí kapaliny motoru pohne.
105

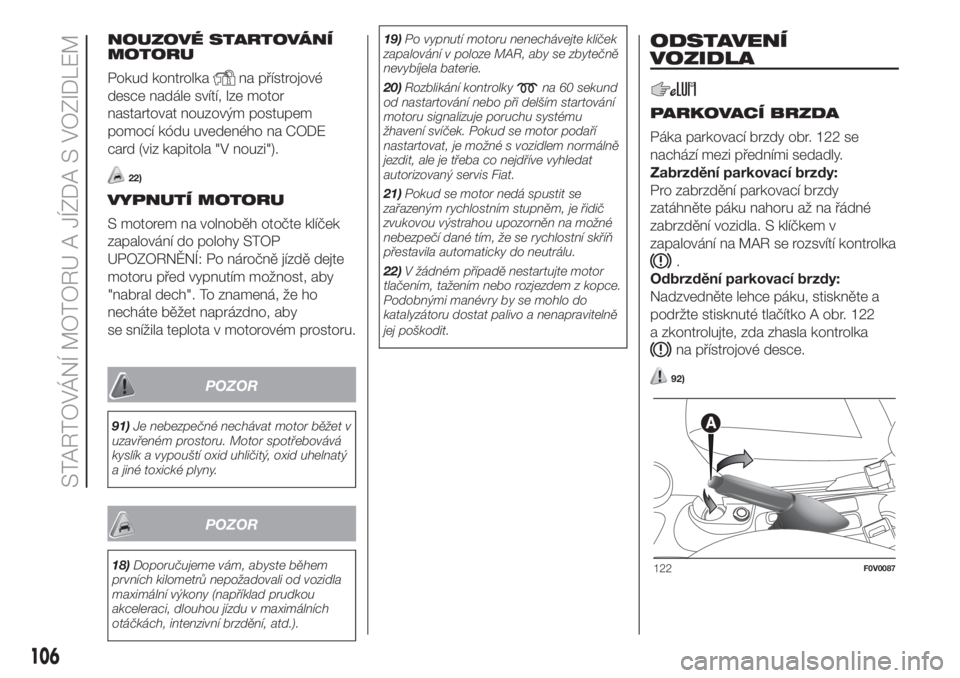

NOUZOVÉ STARTOVÁNÍ
MOTORU
Pokud kontrolka
na přístrojové
desce nadále svítí, lze motor
nastartovat nouzovým postupem
pomocí kódu uvedeného na CODE
card (viz kapitola "V nouzi").
22)
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
UPOZORNĚNÍ: Po náročně jízdě dejte
motoru před vypnutím možnost, aby
"nabral dech". To znamená, že ho
necháte běžet naprázdno, aby
se snížila teplota v motorovém prostoru.
POZOR
91)Je nebezpečné nechávat motor běžet v
uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
POZOR
18)Doporučujeme vám, abyste během
prvních kilometrů nepožadovali od vozidla
maximální výkony (například prudkou
akceleraci, dlouhou jízdu v maximálních
otáčkách, intenzivní brzdění, atd.).19)Po vypnutí motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
20)Rozblikání kontrolky
na 60 sekund
od nastartování nebo při delším startování
motoru signalizuje poruchu systému
žhavení svíček. Pokud se motor podaří
nastartovat, je možné s vozidlem normálně
jezdit, ale je třeba co nejdříve vyhledat
autorizovaný servis Fiat.
21)Pokud se motor nedá spustit se
zařazeným rychlostním stupněm, je řidič
zvukovou výstrahou upozorněn na možné
nebezpečí dané tím, že se rychlostní skříň
přestavila automaticky do neutrálu.
22)V žádném případě nestartujte motor
tlačením, tažením nebo rozjezdem z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a nenapravitelně
jej poškodit.
ODSTAVENÍ
VOZIDLA
PARKOVACÍ BRZDA
Páka parkovací brzdy obr. 122 se
nachází mezi předními sedadly.
Zabrzdění parkovací brzdy:
Pro zabrzdění parkovací brzdy
zatáhněte páku nahoru až na řádné
zabrzdění vozidla. S klíčkem v
zapalování na MAR se rozsvítí kontrolka
.
Odbrzdění parkovací brzdy:
Nadzvedněte lehce páku, stiskněte a
podržte stisknuté tlačítko A obr. 122
a zkontrolujte, zda zhasla kontrolka
na přístrojové desce.
92)
122F0V0087
106
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

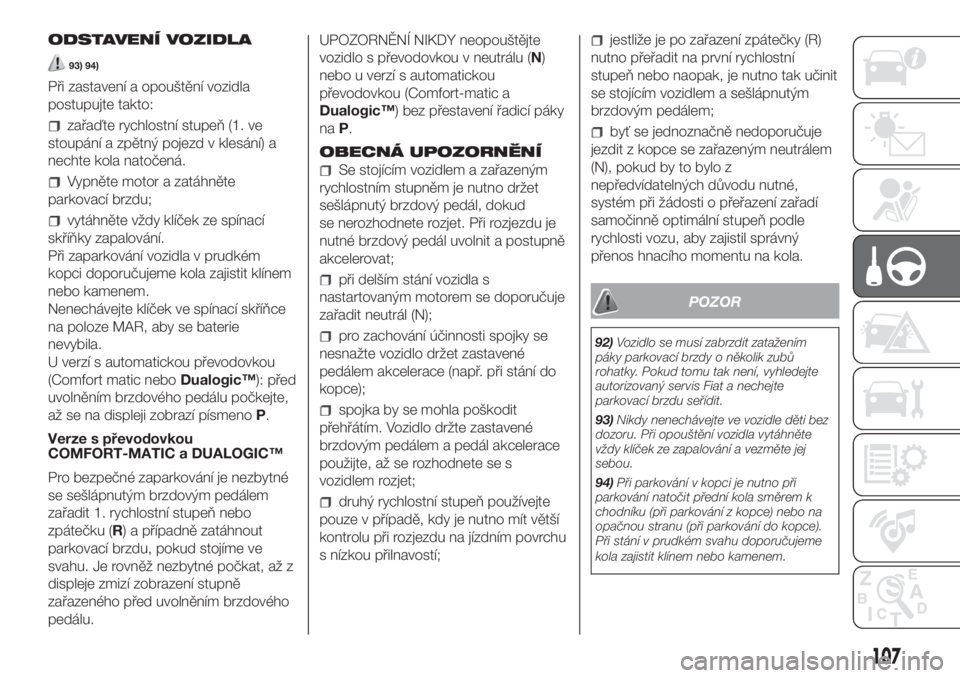

ODSTAVENÍ VOZIDLA
93) 94)
Při zastavení a opouštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
Vypněte motor a zatáhněte
parkovací brzdu;
vytáhněte vždy klíček ze spínací
skříňky zapalování.
Při zaparkování vozidla v prudkém
kopci doporučujeme kola zajistit klínem
nebo kamenem.
Nenechávejte klíček ve spínací skříňce
na poloze MAR, aby se baterie
nevybila.
U verzí s automatickou převodovkou
(Comfort matic neboDualogic™): před
uvolněním brzdového pedálu počkejte,
až se na displeji zobrazí písmenoP.
Verze s převodovkou
COMFORT-MATIC a DUALOGIC™
Pro bezpečné zaparkování je nezbytné
se sešlápnutým brzdovým pedálem
zařadit 1. rychlostní stupeň nebo
zpátečku (R) a případně zatáhnout
parkovací brzdu, pokud stojíme ve
svahu. Je rovněž nezbytné počkat, až z
displeje zmizí zobrazení stupně
zařazeného před uvolněním brzdového
pedálu.UPOZORNĚNÍ NIKDY neopouštějte
vozidlo s převodovkou v neutrálu (N)
nebo u verzí s automatickou
převodovkou (Comfort-matic a
Dualogic™) bez přestavení řadicí páky
naP.
OBECNÁ UPOZORNĚNÍ
Se stojícím vozidlem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud
se nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat;
při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N);
pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. při stání do
kopce);
spojka by se mohla poškodit
přehřátím. Vozidlo držte zastavené
brzdovým pedálem a pedál akcelerace
použijte, až se rozhodnete se s
vozidlem rozjet;
druhý rychlostní stupeň používejte
pouze v případě, kdy je nutno mít větší
kontrolu při rozjezdu na jízdním povrchu
s nízkou přilnavostí;
jestliže je po zařazení zpátečky (R)
nutno přeřadit na první rychlostní
stupeň nebo naopak, je nutno tak učinit
se stojícím vozidlem a sešlápnutým
brzdovým pedálem;
byť se jednoznačně nedoporučuje
jezdit z kopce se zařazeným neutrálem
(N), pokud by to bylo z
nepředvídatelných důvodu nutné,
systém při žádosti o přeřazení zařadí
samočinně optimální stupeň podle
rychlosti vozu, aby zajistil správný
přenos hnacího momentu na kola.
POZOR
92)Vozidlo se musí zabrzdit zatažením
páky parkovací brzdy o několik zubů
rohatky. Pokud tomu tak není, vyhledejte
autorizovaný servis Fiat a nechejte
parkovací brzdu seřídit.
93)Nikdy nenechávejte ve vozidle děti bez
dozoru. Při opouštění vozidla vytáhněte
vždy klíček ze zapalování a vezměte jej
sebou.
94)Při parkování v kopci je nutno při
parkování natočit přední kola směrem k
chodníku (při parkování z kopce) nebo na
opačnou stranu (při parkování do kopce).
Při stání v prudkém svahu doporučujeme
kola zajistit klínem nebo kamenem.
107

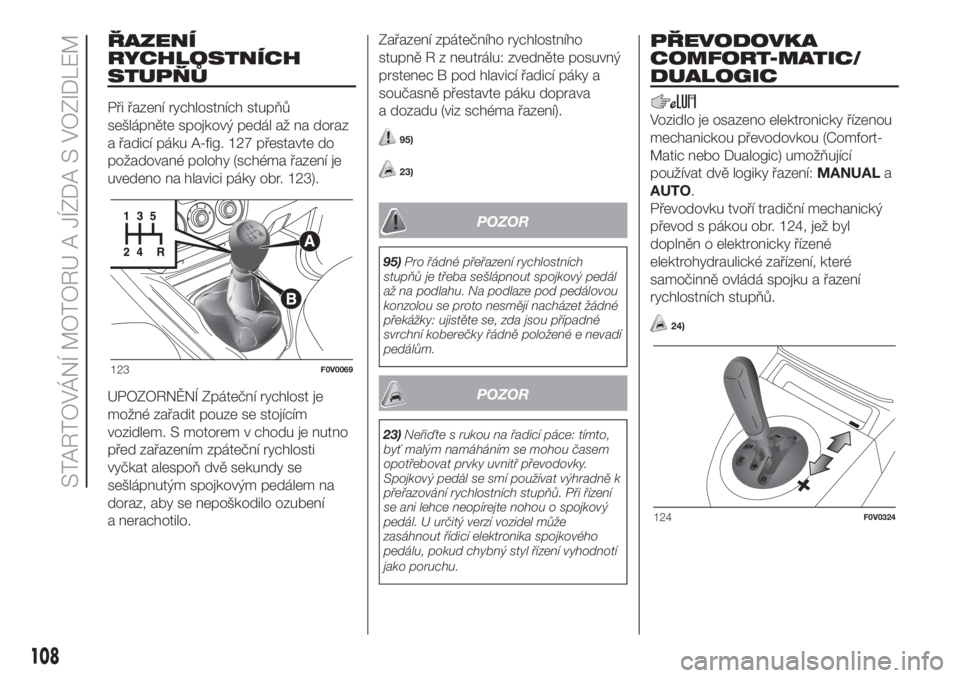

ŘAZENÍ
RYCHLOSTNÍCH
STUPŇŮ
Při řazení rychlostních stupňů
sešlápněte spojkový pedál až na doraz
a řadicí páku A-fig. 127 přestavte do
požadované polohy (schéma řazení je
uvedeno na hlavici páky obr. 123).
UPOZORNĚNÍ Zpáteční rychlost je
možné zařadit pouze se stojícím
vozidlem. S motorem v chodu je nutno
před zařazením zpáteční rychlosti
vyčkat alespoň dvě sekundy se
sešlápnutým spojkovým pedálem na
doraz, aby se nepoškodilo ozubení
a nerachotilo.Zařazení zpátečního rychlostního
stupně R z neutrálu: zvedněte posuvný
prstenec B pod hlavicí řadicí páky a
současně přestavte páku doprava
a dozadu (viz schéma řazení).
95)
23)
POZOR
95)Pro řádné přeřazení rychlostních
stupňů je třeba sešlápnout spojkový pedál
až na podlahu. Na podlaze pod pedálovou
konzolou se proto nesmějí nacházet žádné
překážky: ujistěte se, zda jsou případné
svrchní koberečky řádně položené e nevadí
pedálům.
POZOR
23)Neřiďte s rukou na řadicí páce: tímto,
byť malým namáháním se mohou časem
opotřebovat prvky uvnitř převodovky.
Spojkový pedál se smí používat výhradně k
přeřazování rychlostních stupňů. Při řízení
se ani lehce neopírejte nohou o spojkový
pedál. U určitý verzí vozidel může
zasáhnout řídicí elektronika spojkového
pedálu, pokud chybný styl řízení vyhodnotí
jako poruchu.
PŘEVODOVKA
COMFORT-MATIC/
DUALOGIC
Vozidlo je osazeno elektronicky řízenou
mechanickou převodovkou (Comfort-
Matic nebo Dualogic) umožňující
používat dvě logiky řazení:MANUALa
AUTO.
Převodovku tvoří tradiční mechanický
převod s pákou obr. 124, jež byl
doplněn o elektronicky řízené
elektrohydraulické zařízení, které
samočinně ovládá spojku a řazení
rychlostních stupňů.
24)
123F0V0069
124F0V0324
108
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
