FIAT DOBLO PANORAMA 2018 Notice d'entretien (in French)

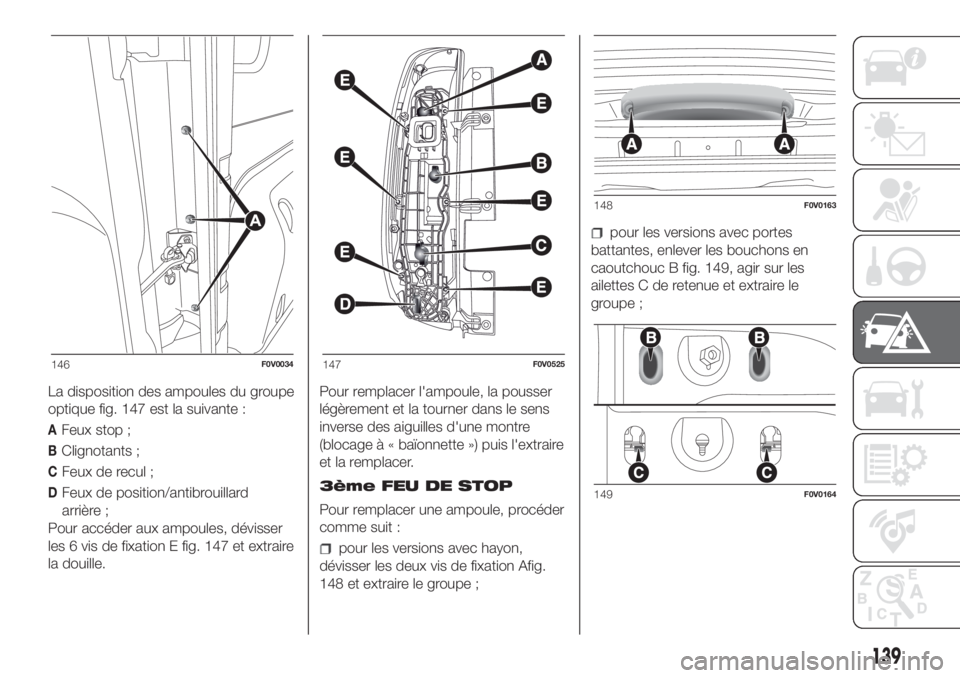

La disposition des ampoules du groupe
optique fig. 147 est la suivante :
AFeux stop ;
BClignotants ;
CFeux de recul ;
DFeux de position/antibrouillard
arrière ;
Pour accéder aux ampoules, dévisser
les 6 vis de fixation E fig. 147 et extraire
la douille.Pour remplacer l'ampoule, la pousser
légèrement et la tourner dans le sens
inverse des aiguilles d'une montre
(blocage à « baïonnette ») puis l'extraire
et la remplacer.
3ème FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
pour les versions avec hayon,
dévisser les deux vis de fixation Afig.
148 et extraire le groupe ;
pour les versions avec portes
battantes, enlever les bouchons en
caoutchouc B fig. 149, agir sur les
ailettes C de retenue et extraire le
groupe ;
146F0V0034147F0V0525
148F0V0163
149F0V0164
139

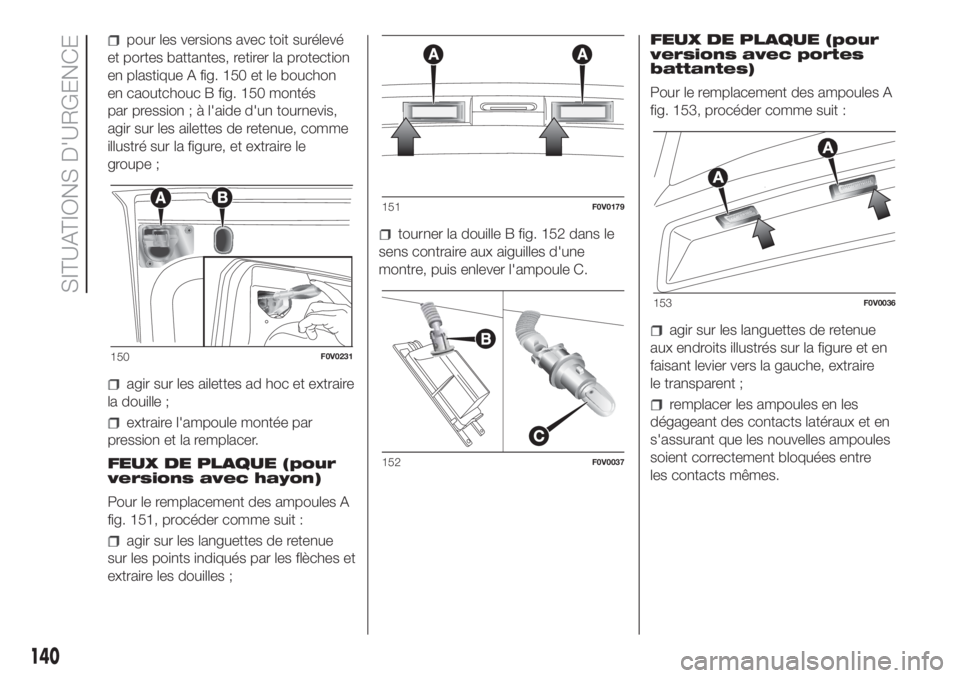

pour les versions avec toit surélevé
et portes battantes, retirer la protection
en plastique A fig. 150 et le bouchon
en caoutchouc B fig. 150 montés
par pression ; à l'aide d'un tournevis,
agir sur les ailettes de retenue, comme
illustré sur la figure, et extraire le
groupe ;
agir sur les ailettes ad hoc et extraire
la douille ;
extraire l'ampoule montée par
pression et la remplacer.
FEUX DE PLAQUE (pour
versions avec hayon)
Pour le remplacement des ampoules A
fig. 151, procéder comme suit :
agir sur les languettes de retenue
sur les points indiqués par les flèches et
extraire les douilles ;
tourner la douille B fig. 152 dans le
sens contraire aux aiguilles d'une
montre, puis enlever l'ampoule C.FEUX DE PLAQUE (pour
versions avec portes
battantes)
Pour le remplacement des ampoules A
fig. 153, procéder comme suit :
agir sur les languettes de retenue
aux endroits illustrés sur la figure et en
faisant levier vers la gauche, extraire
le transparent ;
remplacer les ampoules en les
dégageant des contacts latéraux et en
s'assurant que les nouvelles ampoules
soient correctement bloquées entre
les contacts mêmes.
150F0V0231
151F0V0179
152F0V0037
153F0V0036
140

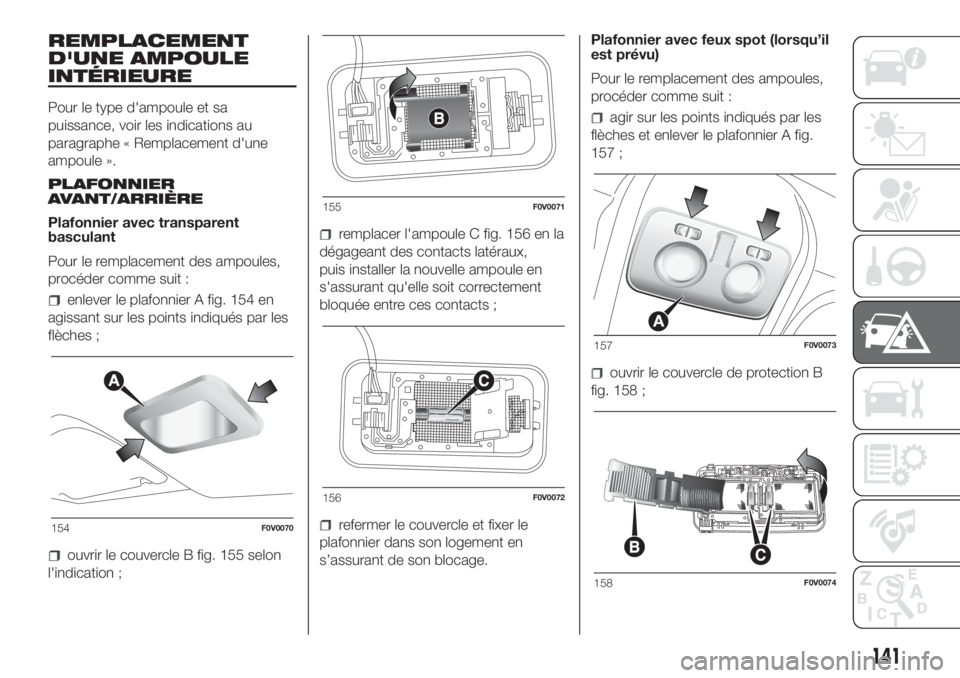

SITUATIONS D'URGENCE

REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER
AVANT/ARRIÈRE
Plafonnier avec transparent
basculant
Pour le remplacement des ampoules,
procéder comme suit :
enlever le plafonnier A fig. 154 en
agissant sur les points indiqués par les
flèches ;
ouvrir le couvercle B fig. 155 selon
l'indication ;
remplacer l'ampoule C fig. 156 en la
dégageant des contacts latéraux,
puis installer la nouvelle ampoule en
s'assurant qu'elle soit correctement
bloquée entre ces contacts ;
refermer le couvercle et fixer le
plafonnier dans son logement en
s’assurant de son blocage.Plafonnier avec feux spot (lorsqu’il
est prévu)
Pour le remplacement des ampoules,
procéder comme suit :
agir sur les points indiqués par les
flèches et enlever le plafonnier A fig.
157 ;
ouvrir le couvercle de protection B
fig. 158 ;
154F0V0070
155F0V0071
156F0V0072
157F0V0073
158F0V0074
141

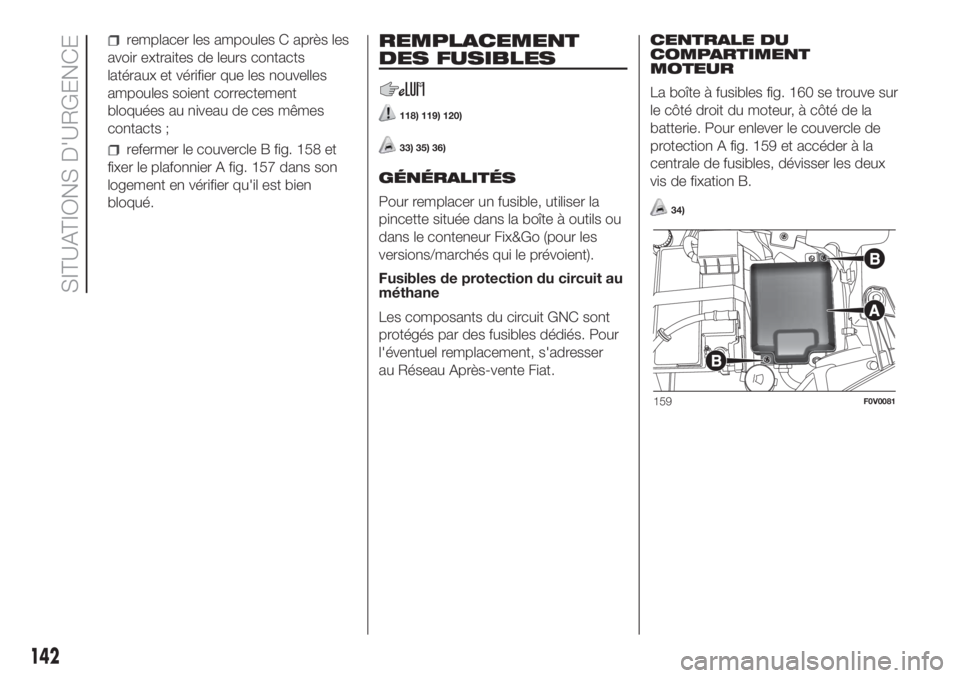

remplacer les ampoules C après les
avoir extraites de leurs contacts
latéraux et vérifier que les nouvelles
ampoules soient correctement
bloquées au niveau de ces mêmes
contacts ;
refermer le couvercle B fig. 158 et
fixer le plafonnier A fig. 157 dans son
logement en vérifier qu'il est bien
bloqué.
REMPLACEMENT
DES FUSIBLES
118) 119) 120)
33) 35) 36)
GÉNÉRALITÉS
Pour remplacer un fusible, utiliser la
pincette située dans la boîte à outils ou
dans le conteneur Fix&Go (pour les
versions/marchés qui le prévoient).
Fusibles de protection du circuit au
méthane
Les composants du circuit GNC sont
protégés par des fusibles dédiés. Pour
l'éventuel remplacement, s'adresser
au Réseau Après-vente Fiat.CENTRALE DU
COMPARTIMENT
MOTEUR
La boîte à fusibles fig. 160 se trouve sur
le côté droit du moteur, à côté de la
batterie. Pour enlever le couvercle de
protection A fig. 159 et accéder à la
centrale de fusibles, dévisser les deux
vis de fixation B.
34)
159F0V0081
142
SITUATIONS D'URGENCE

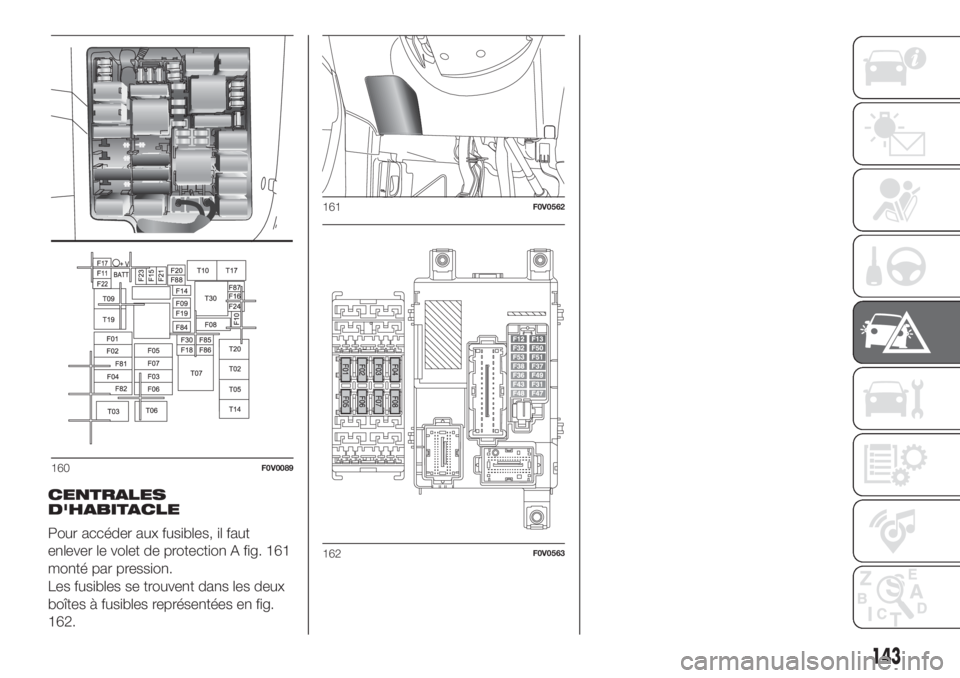

CENTRALES
D'HABITACLE
Pour accéder aux fusibles, il faut
enlever le volet de protection A fig. 161
monté par pression.
Les fusibles se trouvent dans les deux
boîtes à fusibles représentées en fig.
162.
160F0V0089
161F0V0562
162F0V0563
143

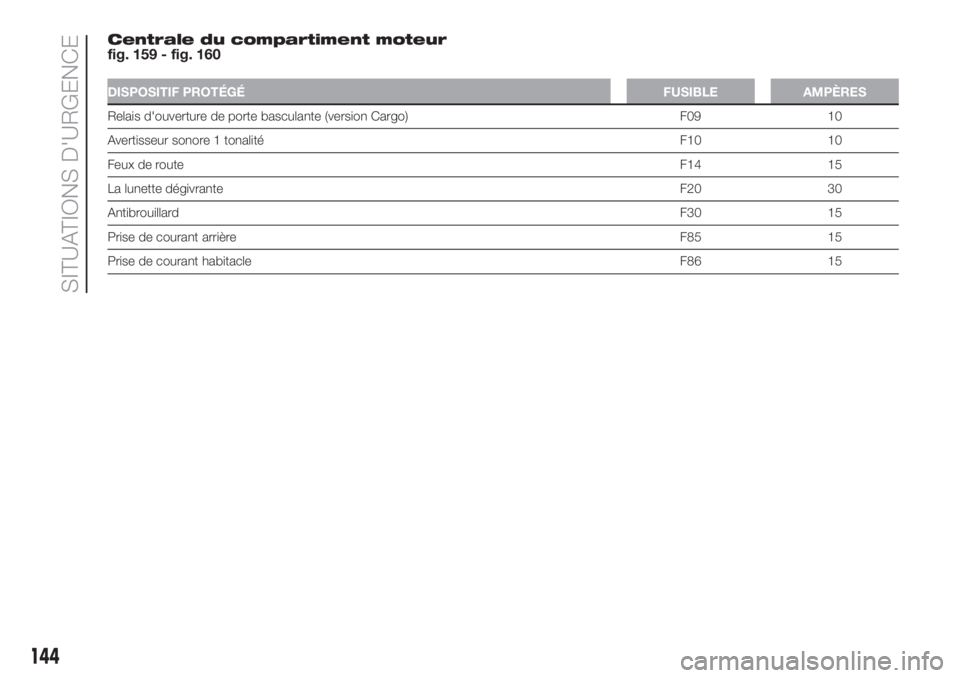

Centrale du compartiment moteur
fig. 159 - fig. 160
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Relais d'ouverture de porte basculante (version Cargo) F09 10
Avertisseur sonore 1 tonalitéF10 10
Feux de routeF14 15
La lunette dégivranteF20 30
AntibrouillardF30 15
Prise de courant arrièreF85 15
Prise de courant habitacleF86 15
144
SITUATIONS D'URGENCE

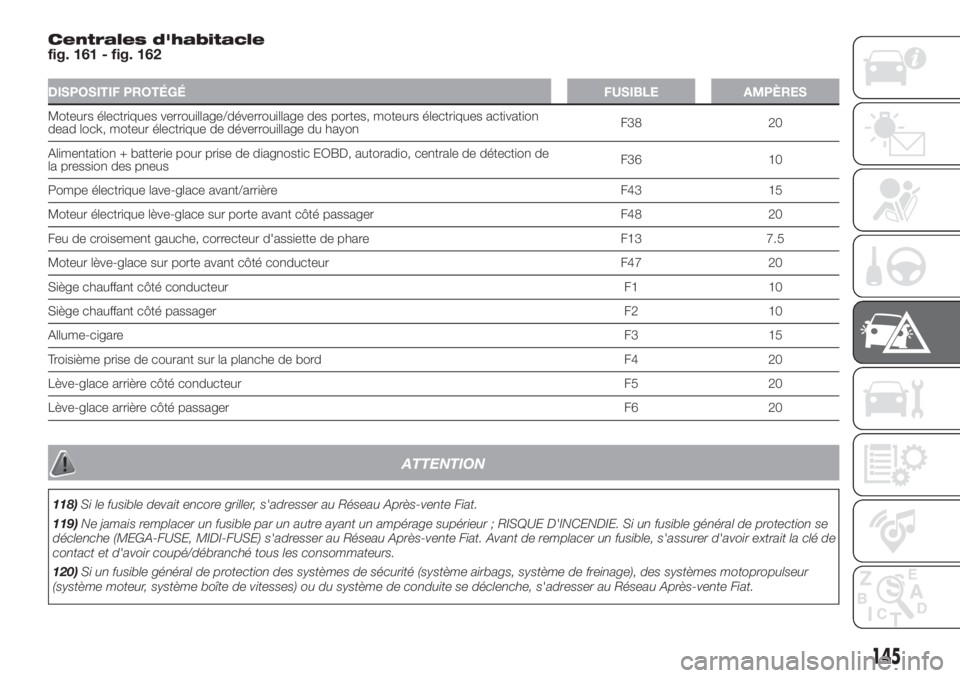

Centrales d'habitacle
fig. 161 - fig. 162
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Moteurs électriques verrouillage/déverrouillage des portes, moteurs électriques activation
dead lock, moteur électrique de déverrouillage du hayonF38 20
Alimentation + batterie pour prise de diagnostic EOBD, autoradio, centrale de détection de
la pression des pneusF36 10
Pompe électrique lave-glace avant/arrière F43 15
Moteur électrique lève-glace sur porte avant côté passager F48 20
Feu de croisement gauche, correcteur d'assiette de phare F13 7.5
Moteur lève-glace sur porte avant côté conducteur F47 20
Siège chauffant côté conducteur F1 10
Siège chauffant côté passager F2 10
Allume-cigareF3 15
Troisième prise de courant sur la planche de bord F4 20
Lève-glace arrière côté conducteur F5 20
Lève-glace arrière côté passager F6 20
ATTENTION
118)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Fiat.
119)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE. Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE) s'adresser au Réseau Après-vente Fiat. Avant de remplacer un fusible, s'assurer d'avoir extrait la clé de
contact et d'avoir coupé/débranché tous les consommateurs.
120)Si un fusible général de protection des systèmes de sécurité (système airbags, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Fiat.
145

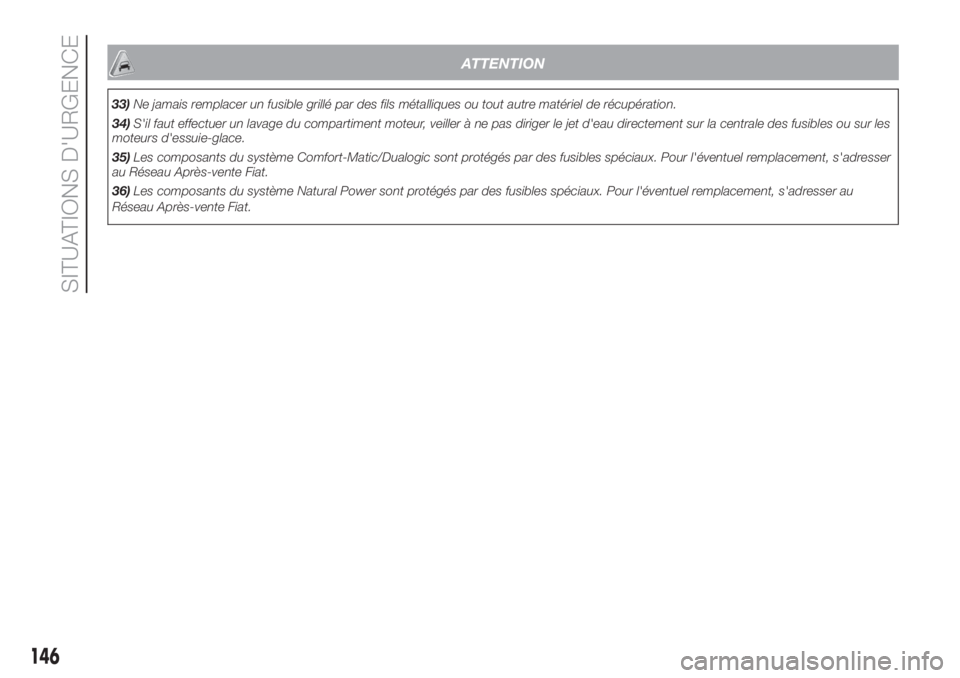

ATTENTION
33)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
34)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale des fusibles ou sur les
moteurs d'essuie-glace.
35)Les composants du système Comfort-Matic/Dualogic sont protégés par des fusibles spéciaux. Pour l'éventuel remplacement, s'adresser
au Réseau Après-vente Fiat.
36)Les composants du système Natural Power sont protégés par des fusibles spéciaux. Pour l'éventuel remplacement, s'adresser au
Réseau Après-vente Fiat.
146
SITUATIONS D'URGENCE

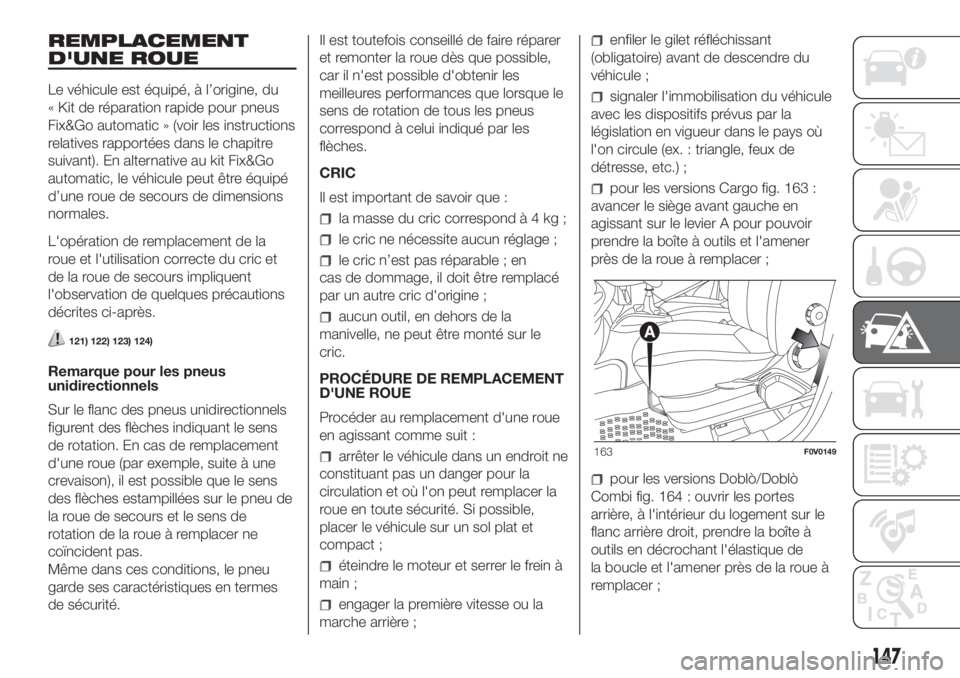

REMPLACEMENT
D'UNE ROUE
Le véhicule est équipé, à l’origine, du
« Kit de réparation rapide pour pneus
Fix&Go automatic » (voir les instructions
relatives rapportées dans le chapitre
suivant). En alternative au kit Fix&Go
automatic, le véhicule peut être équipé
d’une roue de secours de dimensions
normales.
L'opération de remplacement de la
roue et l'utilisation correcte du cric et
de la roue de secours impliquent
l'observation de quelques précautions
décrites ci-après.
121) 122) 123) 124)
Remarque pour les pneus
unidirectionnels
Sur le flanc des pneus unidirectionnels
figurent des flèches indiquant le sens
de rotation. En cas de remplacement
d'une roue (par exemple, suite à une
crevaison), il est possible que le sens
des flèches estampillées sur le pneu de
la roue de secours et le sens de
rotation de la roue à remplacer ne
coïncident pas.
Même dans ces conditions, le pneu
garde ses caractéristiques en termes
de sécurité.Il est toutefois conseillé de faire réparer
et remonter la roue dès que possible,
car il n'est possible d'obtenir les
meilleures performances que lorsque le
sens de rotation de tous les pneus
correspond à celui indiqué par les
flèches.
CRIC
Il est important de savoir que :
la masse du cric correspondà4kg;
le cric ne nécessite aucun réglage ;
le cric n’est pas réparable ; en
cas de dommage, il doit être remplacé
par un autre cric d'origine ;
aucun outil, en dehors de la
manivelle, ne peut être monté sur le
cric.
PROCÉDURE DE REMPLACEMENT
D'UNE ROUE
Procéder au remplacement d'une roue
en agissant comme suit :
arrêter le véhicule dans un endroit ne
constituant pas un danger pour la
circulation et où l'on peut remplacer la
roue en toute sécurité. Si possible,
placer le véhicule sur un sol plat et
compact ;
éteindre le moteur et serrer le frein à
main ;
engager la première vitesse ou la
marche arrière ;
enfiler le gilet réfléchissant
(obligatoire) avant de descendre du
véhicule ;
signaler l'immobilisation du véhicule
avec les dispositifs prévus par la
législation en vigueur dans le pays où
l'on circule (ex. : triangle, feux de
détresse, etc.) ;
pour les versions Cargo fig. 163 :
avancer le siège avant gauche en
agissant sur le levier A pour pouvoir
prendre la boîte à outils et l'amener
près de la roue à remplacer ;
pour les versions Doblò/Doblò
Combi fig. 164 : ouvrir les portes
arrière, à l'intérieur du logement sur le
flanc arrière droit, prendre la boîte à
outils en décrochant l'élastique de
la boucle et l'amener près de la roue à
remplacer ;
163F0V0149
147

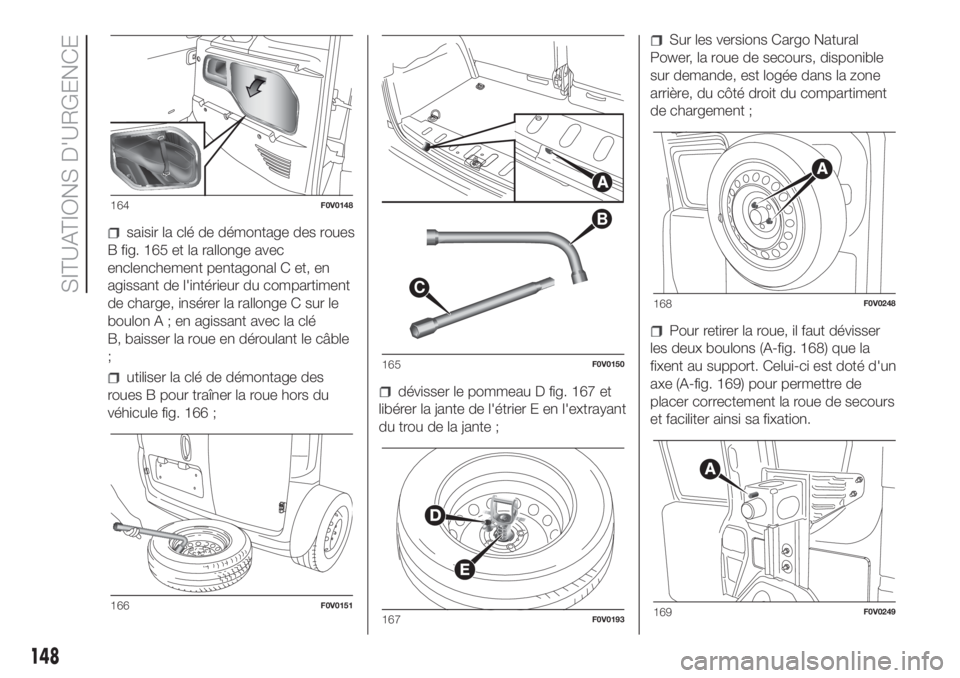

saisir la clé de démontage des roues
B fig. 165 et la rallonge avec
enclenchement pentagonal C et, en
agissant de l'intérieur du compartiment
de charge, insérer la rallonge C sur le
boulonA;enagissant avec la clé
B, baisser la roue en déroulant le câble
;
utiliser la clé de démontage des
roues B pour traîner la roue hors du
véhicule fig. 166 ;dévisser le pommeau D fig. 167 et
libérer la jante de l'étrier E en l'extrayant
du trou de la jante ;
Sur les versions Cargo Natural
Power, la roue de secours, disponible
sur demande, est logée dans la zone
arrière, du côté droit du compartiment
de chargement ;
Pour retirer la roue, il faut dévisser
les deux boulons (A-fig. 168) que la
fixent au support. Celui-ci est doté d'un
axe (A-fig. 169) pour permettre de
placer correctement la roue de secours
et faciliter ainsi sa fixation.
164F0V0148
166F0V0151
B
C
165F0V0150
167F0V0193
168F0V0248
169F0V0249
148
