FIAT DUCATO 2007 Instructieboek (in Dutch)

140
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Deze richtlijnen worden eventueel
aangevuld door extra informatie van de fa-
brikant van de trekhaak.
De te installeren trekhaak moet voldoen
aan de huidige ECE-normen 94/20 en
daarop volgende wijzigingen.
Voor iedere uitvoering moet een trekhaak
worden gebruikt die geschikt is voor het
maximale aanhangergewicht van de auto
waarop de trekhaak wordt bevestigd.
Voor de elektrische aansluiting moet een
gestandaardiseerde stekkerverbinding
worden gebruikt die kan worden beves-
tigd op de daarvoor bestemde steun op
de trekhaak. Bovendien moet op de auto
een regeleenheid voor de buitenverlich-
ting van de aanhanger worden geïnstal-
leerd.
Voor de elektrische aansluiting moet een
7- of 13-polige 12VDC stekkerverbinding
(CUNA/UNI- en ISO/DIN-normen) wor-
den gebruikt, waarbij eventuele aanwij-
zingen van de fabrikant van de auto en/of
van fabrikant van de trekhaak moeten
worden opgevolgd.
De eventueel aanwezige elektrisch gere-
gelde rem of ander systeem (bijv. een lier)
moet rechtstreeks op de accu wordenaangesloten met een kabel met een dia-
meter van minimaal 2,5 mm2.
BELANGRIJK De elektrisch geregelde
rem of lier kan alleen gebruikt worden als
de motor is ingeschakeld.
Naast de op het schema aangegeven aan-
sluitingen, is slechts een aansluiting voor
een eventuele elektrisch geregelde rem
toegestaan en een voor een 15W-gloeilamp
voor de binnenverlichting van de caravan.
Gebruik voor de aansluitingen de daar-
voor bestemde regeleenheid met een ka-
bel met een diameter van minimaal 2,5
mm
2vanaf de accu.
BELANGRIJK De trekhaak vormt een on-
derdeel van de lengte van de auto; als een
trekhaak op uitvoeringen met lange wiel-
basis wordt geïnstalleerd, wordt de limiet
van 6 meter voor de totale lengte van de
auto overschreden; er kan dus alleen een
afneembare trekhaak geïnstalleerd worden.
Als vervolgens geen aanhanger aan de
trekhaak wordt gekoppeld, moet de trek-
haak verwijderd worden uit het frame dat
de originele lengte van de auto niet mag
overschrijden.
BELANGRIJK Als u de trekhaak perma-
nent gemonteerd wilt houden als er geen
aanhanger wordt getrokken, wendt u dan
tot de Fiat-dealer om het systeem aan te
laten passen, omdat de trekhaak als ob-
stakel kan worden waargenomen door de
sensoren in het midden. Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 100 km/h.
Wij raden het gebruik aan van een ge-
schikte stabilisator op de trekhaak van de
aanhanger.
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE

141
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

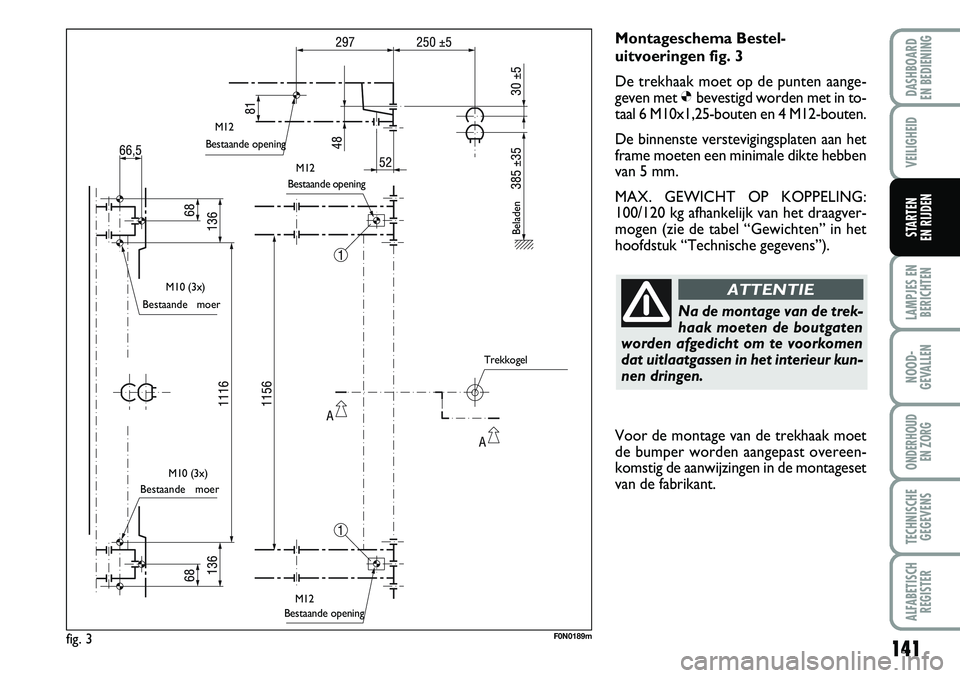

Montageschema Bestel-
uitvoeringen fig. 3
De trekhaak moet op de punten aange-
geven met Øbevestigd worden met in to-
taal 6 M10x1,25-bouten en 4 M12-bouten.
De binnenste verstevigingsplaten aan het
frame moeten een minimale dikte hebben
van 5 mm.
MAX. GEWICHT OP KOPPELING:
100/120 kg afhankelijk van het draagver-
mogen (zie de tabel “Gewichten” in het
hoofdstuk “Technische gegevens”).
Na de montage van de trek-
haak moeten de boutgaten
worden afgedicht om te voorkomen
dat uitlaatgassen in het interieur kun-
nen dringen.
ATTENTIE
fig. 3F0N0189m
Bestaande opening
Bestaande moer
Bestaande moerBestaande opening
Bestaande opening
Beladen
Trekkogel M12
M12
M10 (3x)
M10 (3x)
M12
Voor de montage van de trekhaak moet
de bumper worden aangepast overeen-
komstig de aanwijzingen in de montageset
van de fabrikant.

142
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

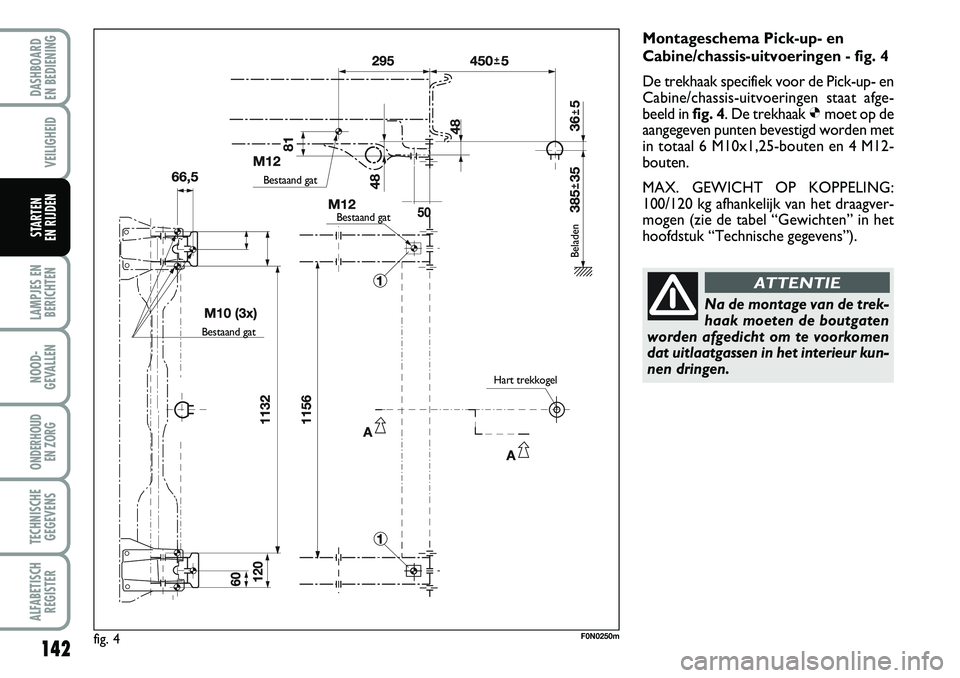

fig. 4F0N0250m
Montageschema Pick-up- en
Cabine/chassis-uitvoeringen - fig. 4
De trekhaak specifiek voor de Pick-up- en
Cabine/chassis-uitvoeringen staat afge-
beeld infig. 4. De trekhaak Ømoet op de
aangegeven punten bevestigd worden met
in totaal 6 M10x1,25-bouten en 4 M12-
bouten.
MAX. GEWICHT OP KOPPELING:
100/120 kg afhankelijk van het draagver-
mogen (zie de tabel “Gewichten” in het
hoofdstuk “Technische gegevens”).
Na de montage van de trek-
haak moeten de boutgaten
worden afgedicht om te voorkomen
dat uitlaatgassen in het interieur kun-
nen dringen.
ATTENTIE
Bestaand gat
Bestaand gat
Bestaand gat
Hart trekkogel
Beladen

143
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BELANGRIJK Als u winterbanden gebruikt
waarvan de maximum toegestane snelheid
lager is dan de topsnelheid van de auto
(met een marge van 5%), dan dient u in het
interieur van de auto een voor de be-
stuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde ban-
den (zelfde merk en profieldiepte) voor
meer veiligheid tijdens het rijden en rem-
men en voor een betere bestuurbaarheid.
Keer de draairichting van de banden niet
om.SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen). Wij raden u het gebruik
aan van sneeuwkettingen uit het Fiat
Lineaccessori-programma.
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
BELANGRIJK Geef bij gemonteerde
sneeuwkettingen voorzichtig gas om het
doorslippen van de aangedreven wielen te
voorkomen of zoveel mogelijk te beper-
ken. Hierdoor wordt het breken van de
kettingen voorkomen en daarmee be-
schadiging van de carrosserie en de me-
chanische onderdelen.
BELANGRIJK Gebruik dunne sneeuw-
kettingen.
WINTERBANDEN
De Fiat-dealer kan u adviseren welke band
het meest geschikt is voor het doel waar-
voor u deze wilt gebruiken.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat ge-
val is het veiliger ze te vervangen.
Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
Bij winterbanden met de in-
dicatie “Q” geldt een maxi-
mum snelheid van 160 km/h; bij win-
terbanden met de indicatie “T” geldt
een maximum snelheid van 190 km/h;
bij winterbanden met de indicatie
“H” geldt een maximum snelheid van
210 km/h. Deze maximum snelheden
zijn in overeenstemming met de hui-
dige wetgeving.
ATTENTIE

144
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
AUTO LANGERE TIJD
STALLEN
Tref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge
en goed geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem is aange-
trokken;
❒maak de minkabel los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iede-
re drie maanden worden herhaald.
Laad de accu op als de optische meter
een donkere kleur heeft zonder een
groen middenstuk (zie de paragraaf
“Accu opladen” in het hoofdstuk
“Noodgevallen”);
❒maak de gespoten plaatdelen schoon
en behandel ze met een beschermen-
de was;
❒reinig en conserveer de glimmende
metalen delen met daarvoor geschik-
te middelen;
❒smeer de wisserrubbers van de rui-
tenwissers en achterruitwisser in met
talkpoeder en laat ze los van de ruit
staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan
niet kan verdampen.
❒breng de bandenspanning 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden; laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt;
rijd niet harder dan 50 km/h.
Vermijd kuilen, stoepranden
en andere obstakels en rijd,
om de auto en het wegdek
niet te beschadigen, geen lange stuk-
ken op sneeuwvrije wegen.
ATTENTIE

145
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN ........................................... 146
TE LAAG REMVLOEISTOFNIVEAU ............................... 146
AANGETROKKEN HANDREM ...................................... 146
STORING AIRBAGSYSTEEM ............................................ 147
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 147

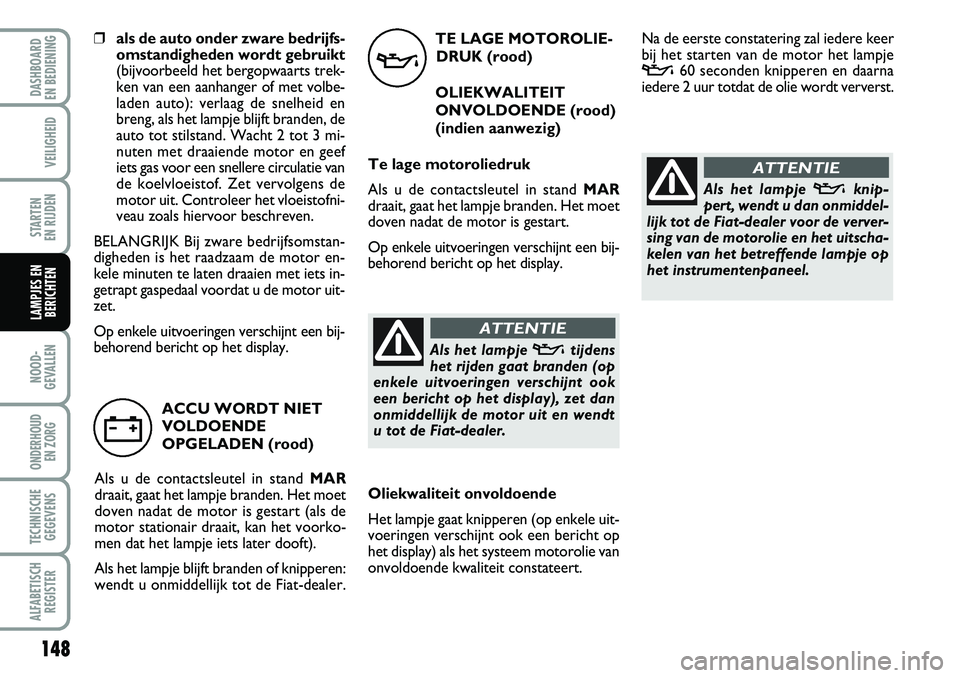

ACCU WORDT NIET VOLDOENDE OPGELADEN 148
TE LAGE MOTOROLIEDRUK ......................................... 148
OLIEKWALITEIT ONVOLDOENDE .............................. 148

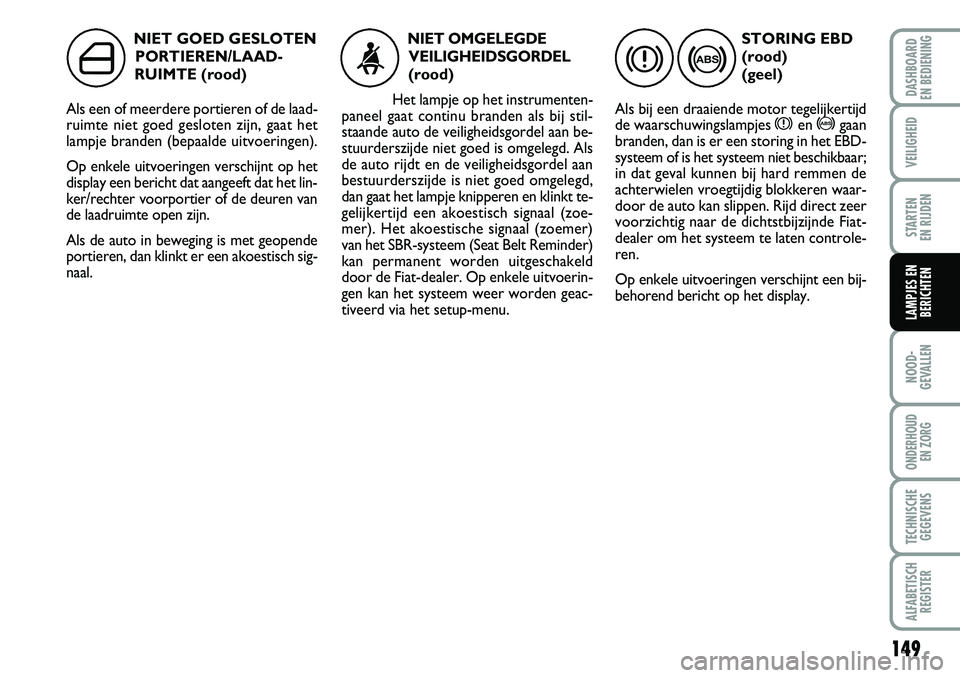

NIET GOED GESLOTEN PORTIEREN .......................... 149
NIET OMGELEGDE VEILIGHEIDSGORDELS .............. 149
STORING EBD ..................................................................... 149
STORING IN INSPUITSYSTEEM ..................................... 150
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD ......... 150
STORING ABS ..................................................................... 150
BRANDSTOFRESERVE ....................................................... 150
VOORGLOEI-INSTALLATIE ............................................. 151
STORING VOORGLOEI-INSTALLATIE ........................ 151
WATER IN BRANDSTOFFILTER .................................... 151
STORING ELEKTRONISCHE STARTBLOKKERING
FIAT CODE ........................................................................... 151
DEFECTE BUITENVERLICHTING .................................. 152
MISTACHTERLICHTEN ..................................................... 152
ALGEMENE STORINGSMELDING ................................. 152
STORING ESP/ASR-SYSTEEM .......................................... 153VERSTOPT ROETFILTER.................................................... 153
VERSLETEN REMBLOKKEN ............................................. 153
STORING HILL HOLDER ................................................. 153
STORING PARKEERSENSOREN ..................................... 154
BUITENVERLICHTING EN DIMLICHTEN ................... 154
FOLLOW ME HOME .......................................................... 154
MISTLAMPEN VOOR ......................................................... 154
RICHTINGAANWIJZER LINKS ....................................... 154
RICHTINGAANWIJZER RECHTS ................................... 155
CRUISE-CONTROL ............................................................155
GROOTLICHT ..................................................................... 155
ASR-SYSTEEM ....................................................................... 155
STORING STUURBEKRACHTIGING .............................155
KANS OP GLADHEID ....................................................... 156
BEPERKTE ACTIERADIUS ................................................ 156
SNELHEIDSLIMIET OVERSCHREDEN ........................... 156
GEPROGRAMMEERD ONDERHOUD........................... 156
STORING AUTOMATISCHE NIVEAUREGELING...... 156
STORING AUTOMATISCHE VERSNELLINGSBAK/
MAX. OLIETEMPERATUUR IN VERSNELLINGSBAK . 156
L L L L
A A A A
M M M M
P P P P
J J J J
E E E E
S S S S

E E E E
N N N N

B B B B
E E E E
R R R R
I I I I
C C C C
H H H H
T T T T
E E E E
N N N N

146
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Naast het branden van het lampje, ver-
schijnt er bij bepaalde uitvoeringen ook
een specifiek bericht en/of klinkt er een
akoestisch signaal. Deze meldingen zijn
kort en uit voorzorgen moeten als een
aanvulling worden gezien en niet als al-
ternatief voor de informatie in dit in-
structieboekje. Wij raden u daarom aan
dit instructieboekje goed door te lezen.
Houdt u bij een storing altijd aan de
aanwijzingen die in dit hoofdstuk be-
schreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstigestoringen.
De ernstigestoringen worden langdurig
“cyclisch” herhaald.
De minder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
U kunt de weergavecyclus van beide ca-
tegorieën onderbreken door op de knop
MODEte drukken. Het lampje op het in-
strumentenpaneel blijft branden totdat de
storing is verholpen.
Zie voor de berichten bij uitvoeringen met
Dualogic-versnellingsbak, de informatie in
het bijgevoegde supplement.TE LAAG
REMVLOEISTOF-
NIVEAU (rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
x
Als het lampje xtijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
bericht op het display), stop dan on-
middellijk en wendt u tot de Fiat-
dealer.
ATTENTIE
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken.

147
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
STORING
AIRBAGSYSTEEM
(rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat constant branden bij een
storing in het airbagsysteem.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
¬Als u de contactsleutel in
stand MAR draait en het
lampje
¬gaat niet branden of blijft
branden tijdens het rijden, dan is er
mogelijk een storing in de veilig-
heidssystemen; in dat geval kunnen
de airbags of gordelspanners niet ge-
activeerd worden bij een ongeval of,
in een zeer beperkt aantal gevallen,
niet op de juiste wijze geactiveerd
worden. Voordat u verder rijdt, dient
u contact op te nemen met de Fiat-
dealer om het systeem direct te laten
controleren.
ATTENTIE
Een defect lampje ¬(lamp-
je gedoofd) wordt aangege-
ven doordat het lampje voor de uit-
geschakelde frontairbag aan passa-
gierszijde
Flanger dan de normale
4 seconden knippert.
ATTENTIE
TE HOGE
KOELVLOEISTOFTEM-
PERATUUR (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enkele
seconden moet het lampje doven.
Het lampje gaat branden als de motor te
warm is.
Als het lampje gaat branden, moeten de
volgende maatregelen worden genomen:
❒bij normale rij-omstandigheden:
stop de auto, zet de motor uit en con-
troleer of het niveau van de koel-
vloeistof in het reservoir niet onder
het MIN-merkteken staat. Als dit wel
het geval is, wacht dan enkele minuten
zodat de motor kan afkoelen, open
vervolgens langzaam en voorzichtig de
dop, vul koelvloeistof bij en controleer
of de koelvloeistof tussen het MIN-
en MAX-merkteken op het reservoir
staat. Controleer ook of er geen vloei-
stof weglekt. Als bij het starten van de
motor het lampje opnieuw gaat bran-
den, wendt u dan tot de Fiat-dealer;
ç

TE LAGE MOTOROLIE-
DRUK (rood)
OLIEKWALITEIT
ONVOLDOENDE (rood)
(indien aanwezig)
Te lage motoroliedruk
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het moet
doven nadat de motor is gestart.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
v
Als het lampje vtijdens
het rijden gaat branden (op
enkele uitvoeringen verschijnt ook
een bericht op het display), zet dan
onmiddellijk de motor uit en wendt
u tot de Fiat-dealer.
ATTENTIE
148
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
❒als de auto onder zware bedrijfs-
omstandigheden wordt gebruikt
(bijvoorbeeld het bergopwaarts trek-
ken van een aanhanger of met volbe-
laden auto): verlaag de snelheid en
breng, als het lampje blijft branden, de
auto tot stilstand. Wacht 2 tot 3 mi-
nuten met draaiende motor en geef
iets gas voor een snellere circulatie van
de koelvloeistof. Zet vervolgens de
motor uit. Controleer het vloeistofni-
veau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstan-
digheden is het raadzaam de motor en-
kele minuten te laten draaien met iets in-
getrapt gaspedaal voordat u de motor uit-
zet.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het moet
doven nadat de motor is gestart (als de
motor stationair draait, kan het voorko-
men dat het lampje iets later dooft).
Als het lampje blijft branden of knipperen:
wendt u onmiddellijk tot de Fiat-dealer.
w
Oliekwaliteit onvoldoende
Het lampje gaat knipperen (op enkele uit-
voeringen verschijnt ook een bericht op
het display) als het systeem motorolie van
onvoldoende kwaliteit constateert.Na de eerste constatering zal iedere keer
bij het starten van de motor het lampje
v60 seconden knipperen en daarna
iedere 2 uur totdat de olie wordt ververst.
Als het lampje vknip-
pert, wendt u dan onmiddel-
lijk tot de Fiat-dealer voor de verver-
sing van de motorolie en het uitscha-
kelen van het betreffende lampje op
het instrumentenpaneel.
ATTENTIE

149
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NIET GOED GESLOTEN
PORTIEREN/LAAD-
RUIMTE (rood)
Als een of meerdere portieren of de laad-
ruimte niet goed gesloten zijn, gaat het
lampje branden (bepaalde uitvoeringen).
Op enkele uitvoeringen verschijnt op het
display een bericht dat aangeeft dat het lin-
ker/rechter voorportier of de deuren van
de laadruimte open zijn.
Als de auto in beweging is met geopende
portieren, dan klinkt er een akoestisch sig-
naal.
´
STORING EBD
(rood)
(geel)
Als bij een draaiende motor tegelijkertijd
de waarschuwingslampjes
xen >gaan
branden, dan is er een storing in het EBD-
systeem of is het systeem niet beschikbaar;
in dat geval kunnen bij hard remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd direct zeer
voorzichtig naar de dichtstbijzijnde Fiat-
dealer om het systeem te laten controle-
ren.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
x>
NIET OMGELEGDE
VEILIGHEIDSGORDEL
(rood)
Het lampje op het instrumenten-
paneel gaat continu branden als bij stil-
staande auto de veiligheidsgordel aan be-
stuurderszijde niet goed is omgelegd. Als
de auto rijdt en de veiligheidsgordel aan
bestuurderszijde is niet goed omgelegd,
dan gaat het lampje knipperen en klinkt te-
gelijkertijd een akoestisch signaal (zoe-
mer). Het akoestische signaal (zoemer)
van het SBR-systeem (Seat Belt Reminder)
kan permanent worden uitgeschakeld
door de Fiat-dealer. Op enkele uitvoerin-
gen kan het systeem weer worden geac-
tiveerd via het setup-menu.<
