FIAT DUCATO 2007 Instructieboek (in Dutch)

180
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

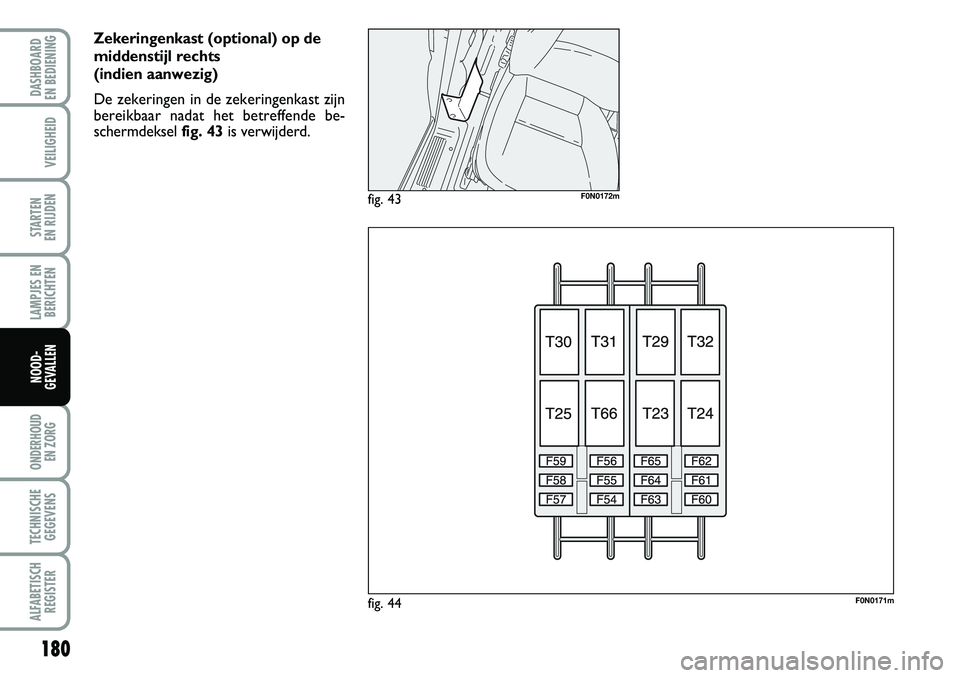

Zekeringenkast (optional) op de
middenstijl rechts
(indien aanwezig)
De zekeringen in de zekeringenkast zijn
bereikbaar nadat het betreffende be-
schermdeksel fig. 43is verwijderd.
fig. 43F0N0172m
fig. 44F0N0171m

181
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ZEKERINGENTABEL
Zekeringenkast op dashboard
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 20
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel (+ via contactslot) F37 10
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20

182
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
VERBRUIKERS ZEKERING AMPÈRE
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
Autoradio, Ruitbediening bestuurderszijde, Bedieningsorganen op dashboard,
regeleenheid alarm, Regensensor (+ via contactslot) F49 7,5
Airbag (+ via contactslot) F50 7,5
Bediening A/C, Cruise-control, Tachograaf (+ via contactslot) F51 7,5
Relais optional zekeringenkast F52 7,5
Instrumentenpaneel, Mistachterlicht (+accu) F53 7,5

183
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

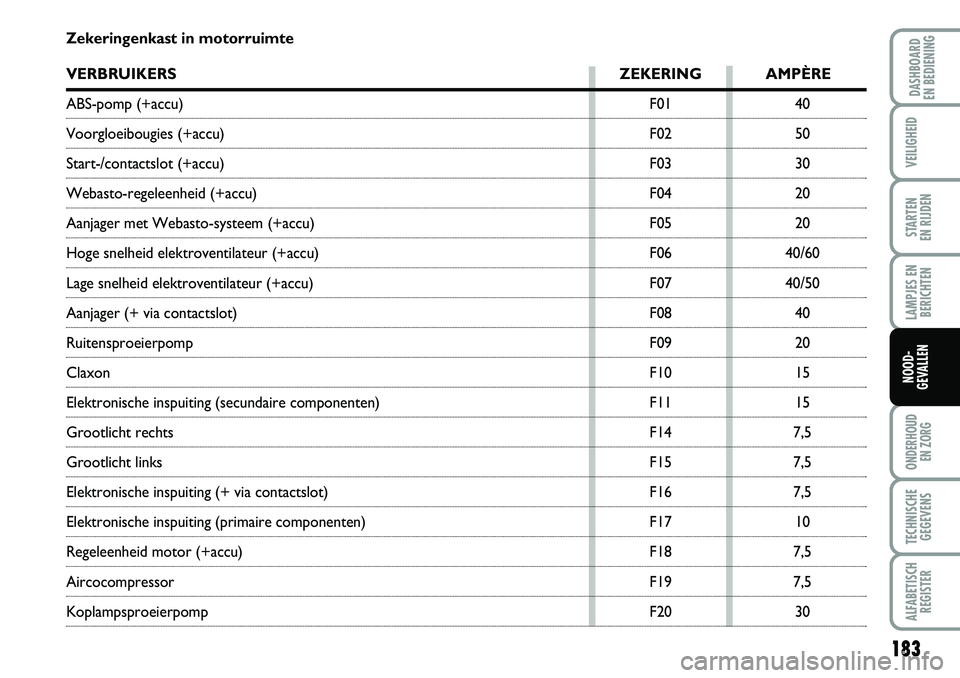

Zekeringenkast in motorruimte
VERBRUIKERS ZEKERING AMPÈRE
ABS-pomp (+accu) F01 40
Voorgloeibougies (+accu) F02 50
Start-/contactslot (+accu) F03 30
Webasto-regeleenheid (+accu) F04 20
Aanjager met Webasto-systeem (+accu) F05 20
Hoge snelheid elektroventilateur (+accu) F06 40/60
Lage snelheid elektroventilateur (+accu) F07 40/50
Aanjager (+ via contactslot) F08 40
Ruitensproeierpomp F09 20
ClaxonF10 15
Elektronische inspuiting (secundaire componenten) F11 15
Grootlicht rechts F14 7,5
Grootlicht links F15 7,5
Elektronische inspuiting (+ via contactslot) F16 7,5
Elektronische inspuiting (primaire componenten) F17 10
Regeleenheid motor (+accu) F18 7,5
Aircocompressor F19 7,5
Koplampsproeierpomp F20 30

184
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

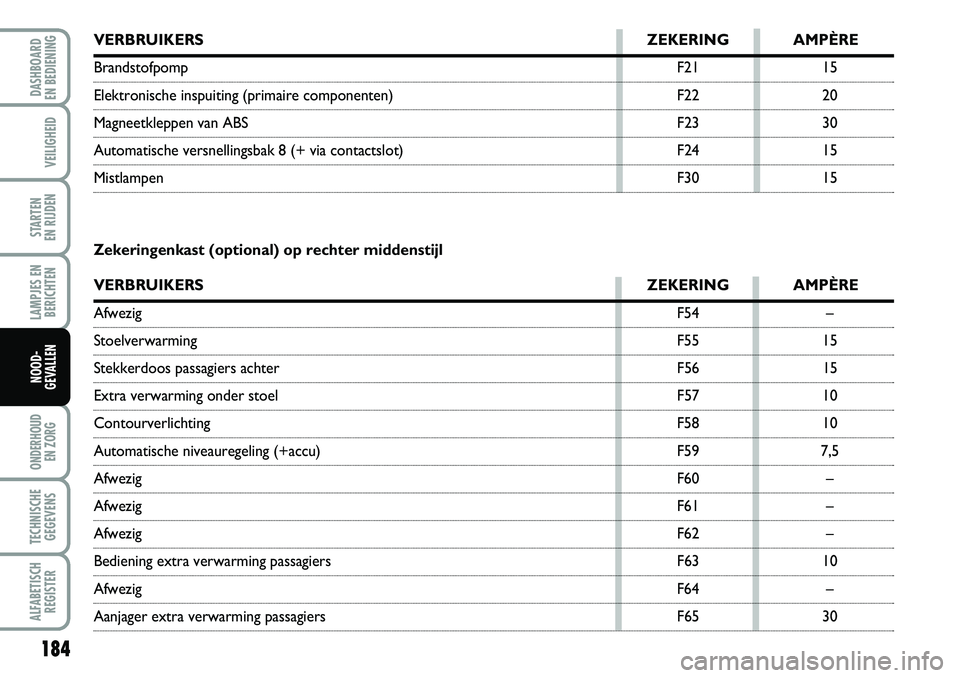

VERBRUIKERS ZEKERING AMPÈRE
Brandstofpomp F21 15
Elektronische inspuiting (primaire componenten) F22 20
Magneetkleppen van ABS F23 30
Automatische versnellingsbak 8 (+ via contactslot) F24 15
MistlampenF30 15
Zekeringenkast (optional) op rechter middenstijl
VERBRUIKERS ZEKERING AMPÈRE
AfwezigF54 –
Stoelverwarming F55 15
Stekkerdoos passagiers achter F56 15
Extra verwarming onder stoel F57 10
Contourverlichting F58 10
Automatische niveauregeling (+accu) F59 7,5
AfwezigF60 –
AfwezigF61 –
AfwezigF62 –
Bediening extra verwarming passagiers F63 10
AfwezigF64 –
Aanjager extra verwarming passagiers F65 30

185
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

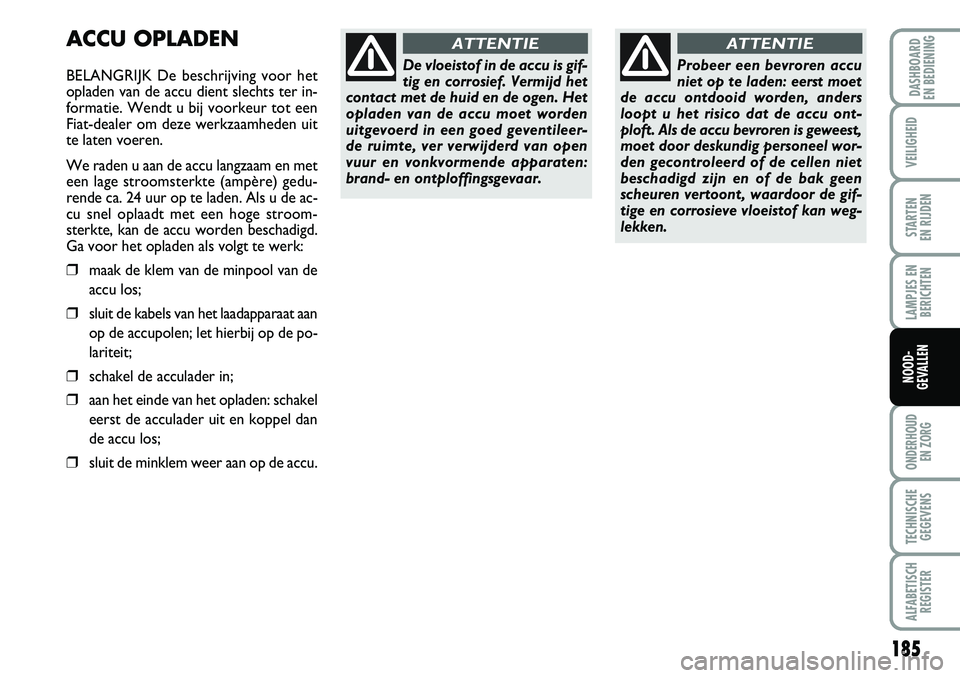

ACCU OPLADEN
BELANGRIJK De beschrijving voor het
opladen van de accu dient slechts ter in-
formatie. Wendt u bij voorkeur tot een
Fiat-dealer om deze werkzaamheden uit
te laten voeren.
We raden u aan de accu langzaam en met
een lage stroomsterkte (ampère) gedu-
rende ca. 24 uur op te laden. Als u de ac-
cu snel oplaadt met een hoge stroom-
sterkte, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
❒maak de klem van de minpool van de
accu los;
❒sluit de kabels van het laadapparaat aan
op de accupolen; let hierbij op de po-
lariteit;
❒schakel de acculader in;
❒aan het einde van het opladen: schakel
eerst de acculader uit en koppel dan
de accu los;
❒sluit de minklem weer aan op de accu.
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileer-
de ruimte, ver verwijderd van open
vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
ATTENTIE
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ont-
ploft. Als de accu bevroren is geweest,
moet door deskundig personeel wor-
den gecontroleerd of de cellen niet
beschadigd zijn en of de bak geen
scheuren vertoont, waardoor de gif-
tige en corrosieve vloeistof kan weg-
lekken.
ATTENTIE

186
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

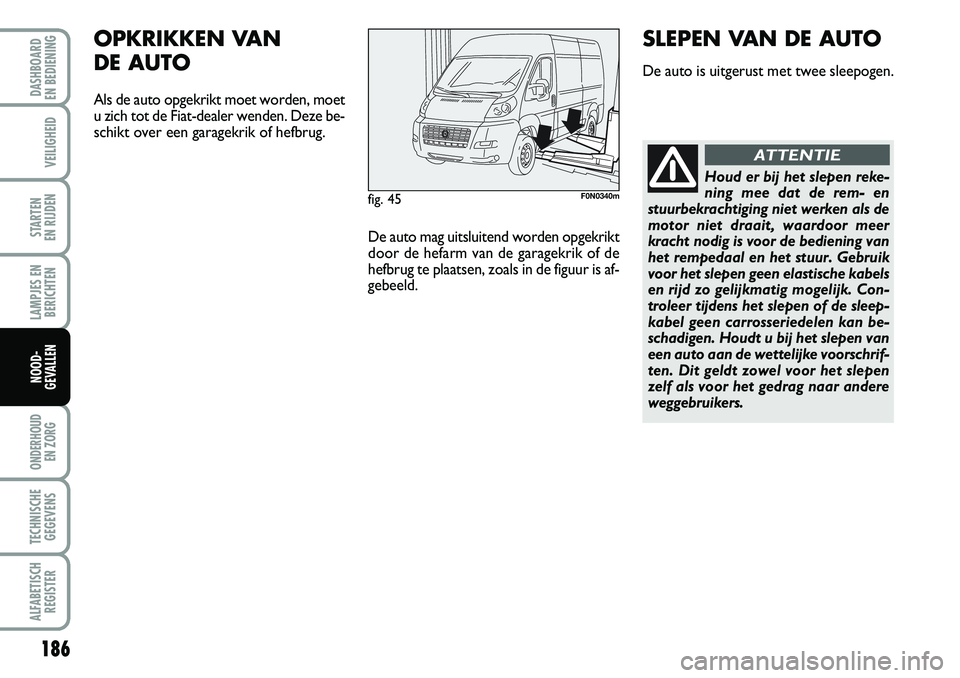

fig. 45F0N0340m
OPKRIKKEN VAN
DE AUTO
Als de auto opgekrikt moet worden, moet
u zich tot de Fiat-dealer wenden. Deze be-
schikt over een garagekrik of hefbrug.
De auto mag uitsluitend worden opgekrikt
door de hefarm van de garagekrik of de
hefbrug te plaatsen, zoals in de figuur is af-
gebeeld.
SLEPEN VAN DE AUTO
De auto is uitgerust met twee sleepogen.
Houd er bij het slepen reke-
ning mee dat de rem- en
stuurbekrachtiging niet werken als de
motor niet draait, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur. Gebruik
voor het slepen geen elastische kabels
en rijd zo gelijkmatig mogelijk. Con-
troleer tijdens het slepen of de sleep-
kabel geen carrosseriedelen kan be-
schadigen. Houdt u bij het slepen van
een auto aan de wettelijke voorschrif-
ten. Dit geldt zowel voor het slepen
zelf als voor het gedrag naar andere
weggebruikers.
ATTENTIE

187
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

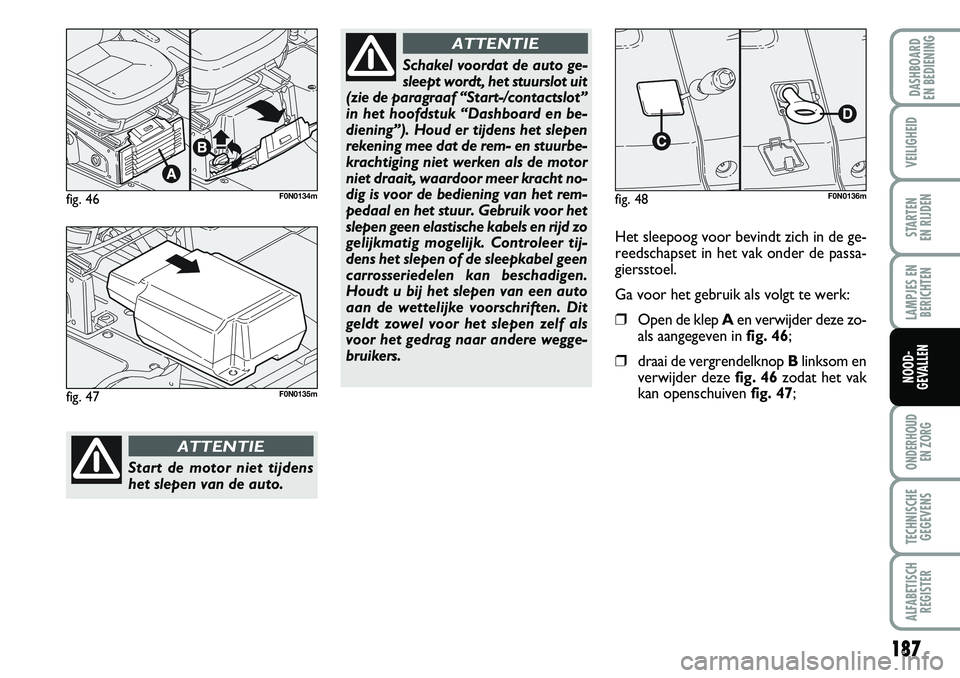

fig. 46F0N0134m
Start de motor niet tijdens
het slepen van de auto.
ATTENTIE
Schakel voordat de auto ge-
sleept wordt, het stuurslot uit
(zie de paragraaf “Start-/contactslot”
in het hoofdstuk “Dashboard en be-
diening”). Houd er tijdens het slepen
rekening mee dat de rem- en stuurbe-
krachtiging niet werken als de motor
niet draait, waardoor meer kracht no-
dig is voor de bediening van het rem-
pedaal en het stuur. Gebruik voor het
slepen geen elastische kabels en rijd zo
gelijkmatig mogelijk. Controleer tij-
dens het slepen of de sleepkabel geen
carrosseriedelen kan beschadigen.
Houdt u bij het slepen van een auto
aan de wettelijke voorschriften. Dit
geldt zowel voor het slepen zelf als
voor het gedrag naar andere wegge-
bruikers.
ATTENTIE
fig. 47F0N0135m
fig. 48F0N0136m
Het sleepoog voor bevindt zich in de ge-
reedschapset in het vak onder de passa-
giersstoel.
Ga voor het gebruik als volgt te werk:
❒Open de klep Aen verwijder deze zo-
als aangegeven in fig. 46;
❒draai de vergrendelknop Blinksom en
verwijder deze fig. 46 zodat het vak
kan openschuiven fig. 47;

188
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

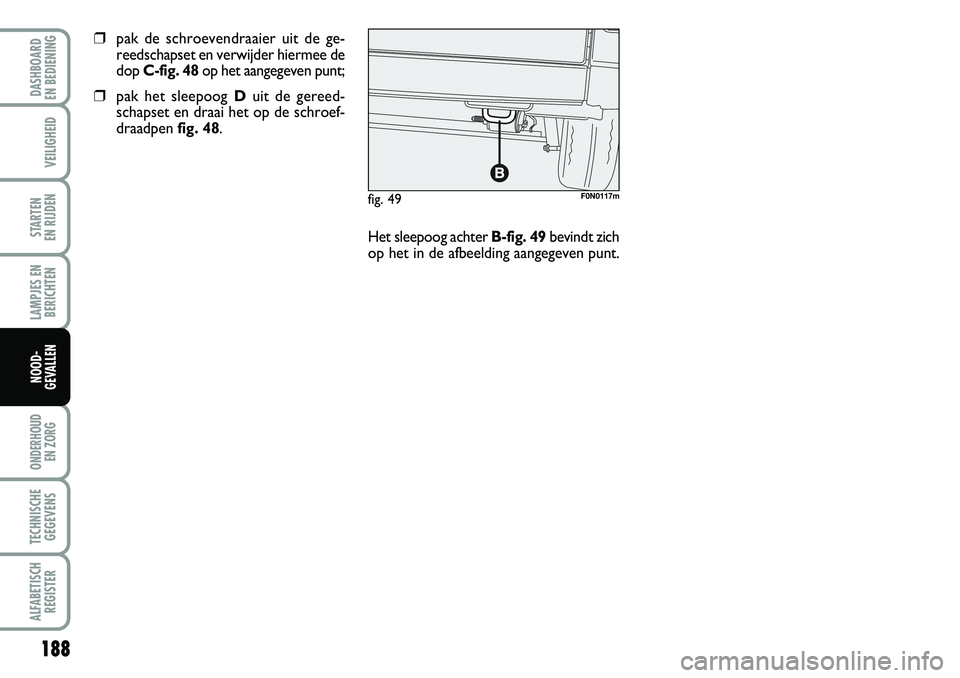

fig. 49F0N0117m
❒pak de schroevendraaier uit de ge-
reedschapset en verwijder hiermee de
dop C-fig. 48op het aangegeven punt;
❒pak het sleepoog Duit de gereed-
schapset en draai het op de schroef-
draadpen fig. 48.
Het sleepoog achter B-fig. 49bevindt zich
op het in de afbeelding aangegeven punt.

189
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

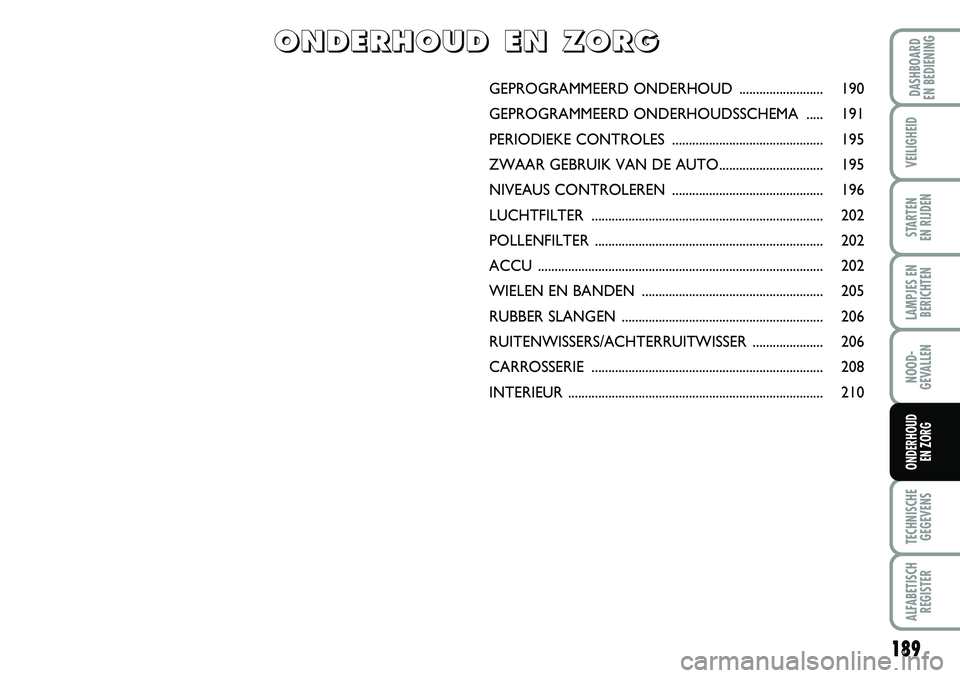

ONDERHOUD
EN ZORG
GEPROGRAMMEERD ONDERHOUD ......................... 190
GEPROGRAMMEERD ONDERHOUDSSCHEMA ..... 191
PERIODIEKE CONTROLES ............................................. 195
ZWAAR GEBRUIK VAN DE AUTO............................... 195
NIVEAUS CONTROLEREN ............................................. 196
LUCHTFILTER ..................................................................... 202
POLLENFILTER .................................................................... 202
ACCU ..................................................................................... 202
WIELEN EN BANDEN ...................................................... 205
RUBBER SLANGEN ............................................................ 206
RUITENWISSERS/ACHTERRUITWISSER ..................... 206
CARROSSERIE ..................................................................... 208
INTERIEUR ............................................................................ 210
