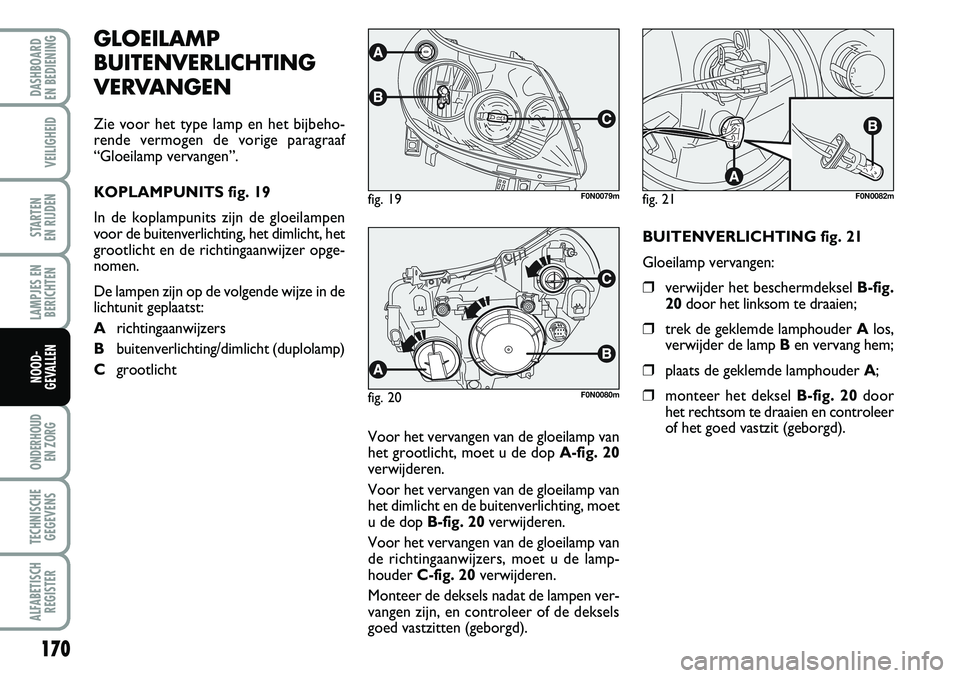

GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de vorige paragraaf
“Gloeilamp vervangen”.
KOPLAMPUNITS fig. 19
In de koplampunits zijn de gloeilampen
voor de buitenverlichting, het dimlicht, het
grootlicht en de richtingaanwijzer opge-
nomen.
De lampen zijn op de volgende wijze in de
lichtunit geplaatst:
Arichtingaanwijzers
Bbuitenverlichting/dimlicht (duplolamp)
Cgrootlicht
Voor het vervangen van de gloeilamp van
het grootlicht, moet u de dop A-fig. 20
verwijderen.
Voor het vervangen van de gloeilamp van
het dimlicht en de buitenverlichting, moet
u de dop B-fig. 20verwijderen.
Voor het vervangen van de gloeilamp van
de richtingaanwijzers, moet u de lamp-
houder C-fig. 20verwijderen.
Monteer de deksels nadat de lampen ver-
vangen zijn, en controleer of de deksels
goed vastzitten (geborgd).BUITENVERLICHTING fig. 21
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig.
20door het linksom te draaien;
❒trek de geklemde lamphouder Alos,
verwijder de lamp Ben vervang hem;
❒plaats de geklemde lamphouder A;
❒monteer het deksel B-fig. 20door
het rechtsom te draaien en controleer
of het goed vastzit (geborgd).
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

171
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

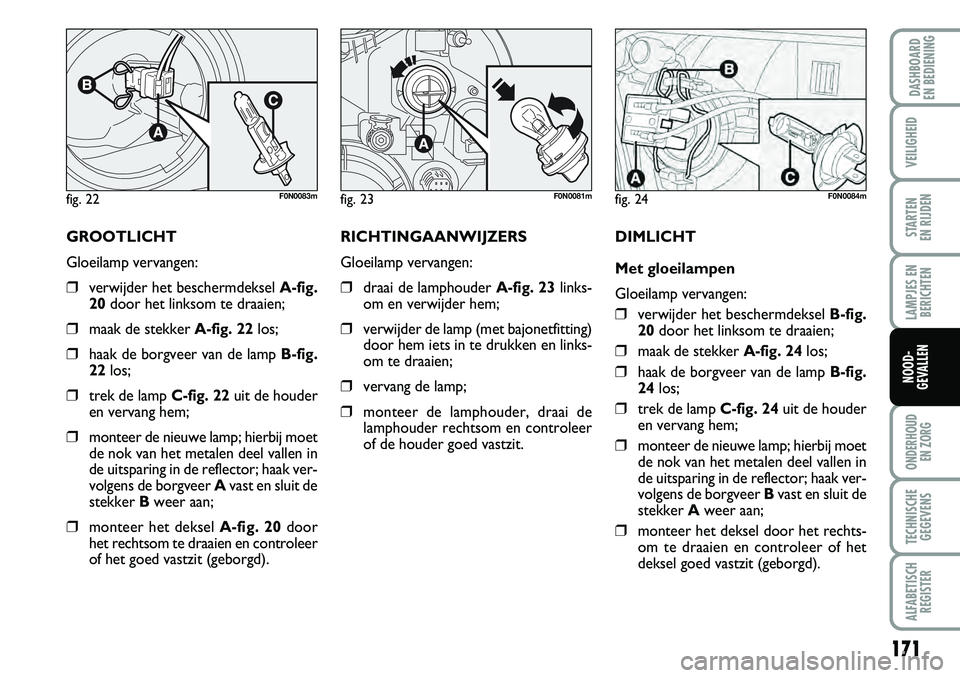

GROOTLICHT
Gloeilamp vervangen:
❒verwijder het beschermdeksel A-fig.
20door het linksom te draaien;
❒maak de stekker A-fig. 22los;
❒haak de borgveer van de lamp B-fig.
22los;
❒trek de lamp C-fig. 22uit de houder
en vervang hem;
❒monteer de nieuwe lamp; hierbij moet
de nok van het metalen deel vallen in
de uitsparing in de reflector; haak ver-
volgens de borgveerAvast en sluit de
stekker Bweer aan;
❒monteer het deksel A-fig. 20door
het rechtsom te draaien en controleer
of het goed vastzit (geborgd).RICHTINGAANWIJZERS
Gloeilamp vervangen:
❒draai de lamphouder A-fig. 23links-
om en verwijder hem;
❒verwijder de lamp (met bajonetfitting)
door hem iets in te drukken en links-
om te draaien;
❒vervang de lamp;
❒monteer de lamphouder, draai de
lamphouder rechtsom en controleer
of de houder goed vastzit.DIMLICHT
Met gloeilampen
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig.
20door het linksom te draaien;
❒maak de stekker A-fig. 24los;
❒haak de borgveer van de lamp B-fig.
24los;
❒trek de lamp C-fig. 24uit de houder
en vervang hem;
❒monteer de nieuwe lamp; hierbij moet
de nok van het metalen deel vallen in
de uitsparing in de reflector; haak ver-
volgens de borgveer Bvast en sluit de
stekker Aweer aan;
❒monteer het deksel door het rechts-
om te draaien en controleer of het
deksel goed vastzit (geborgd).
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

172
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

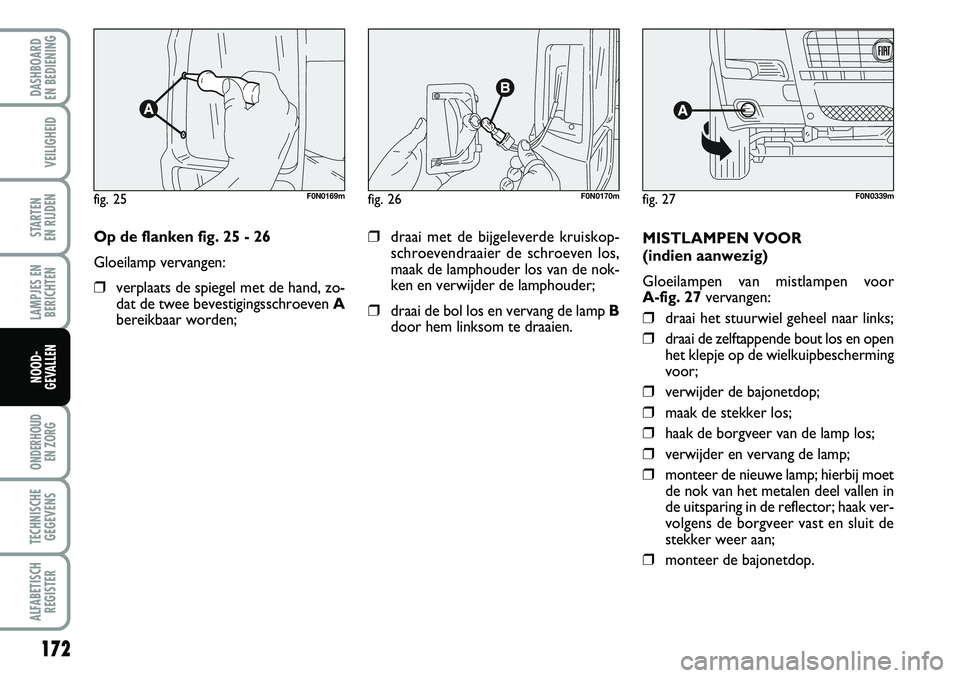

Op de flanken fig. 25 - 26
Gloeilamp vervangen:
❒verplaats de spiegel met de hand, zo-
dat de twee bevestigingsschroeven A
bereikbaar worden;MISTLAMPEN VOOR
(indien aanwezig)
Gloeilampen van mistlampen voor
A-fig. 27vervangen:
❒draai het stuurwiel geheel naar links;
❒draai de zelftappende bout los en open
het klepje op de wielkuipbescherming
voor;
❒verwijder de bajonetdop;
❒maak de stekker los;
❒haak de borgveer van de lamp los;
❒verwijder en vervang de lamp;
❒monteer de nieuwe lamp; hierbij moet
de nok van het metalen deel vallen in
de uitsparing in de reflector; haak ver-
volgens de borgveer vast en sluit de
stekker weer aan;
❒monteer de bajonetdop.
fig. 25F0N0169mfig. 27F0N0339mfig. 26F0N0170m
❒draai met de bijgeleverde kruiskop-
schroevendraaier de schroeven los,
maak de lamphouder los van de nok-
ken en verwijder de lamphouder;
❒draai de bol los en vervang de lamp B
door hem linksom te draaien.

173
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

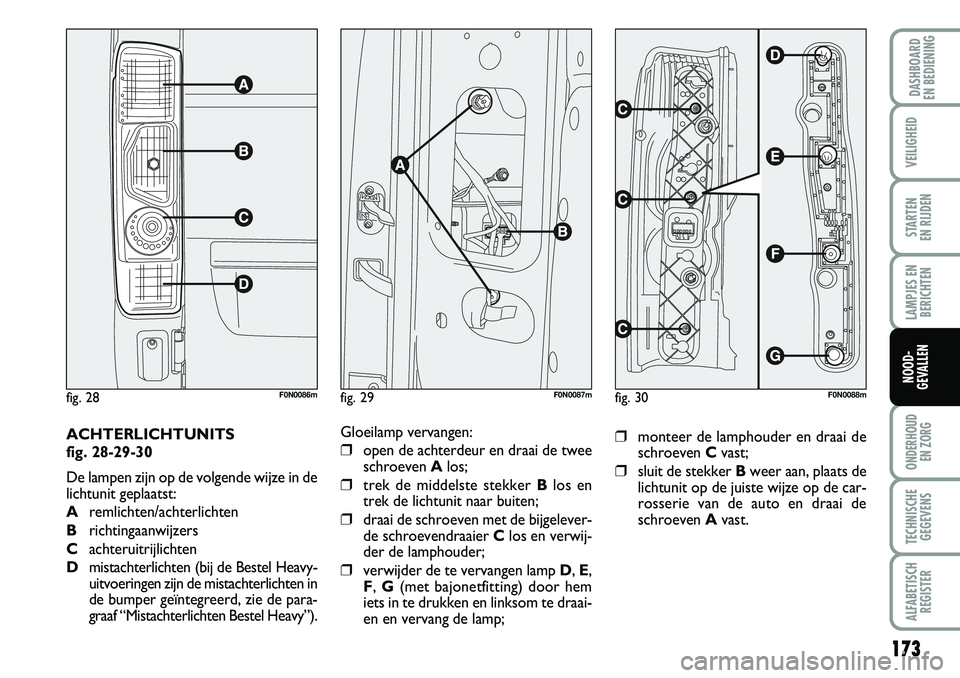

ACHTERLICHTUNITS
fig. 28-29-30
De lampen zijn op de volgende wijze in de
lichtunit geplaatst:
Aremlichten/achterlichten
Brichtingaanwijzers
Cachteruitrijlichten
Dmistachterlichten (bij de Bestel Heavy-
uitvoeringen zijn de mistachterlichten in
de bumper geïntegreerd, zie de para-
graaf “Mistachterlichten Bestel Heavy”).
fig. 28F0N0086m
Gloeilamp vervangen:
❒open de achterdeur en draai de twee
schroeven Alos;
❒trek de middelste stekker B los en
trek de lichtunit naar buiten;
❒draai de schroeven met de bijgelever-
de schroevendraaier Clos en verwij-
der de lamphouder;
❒verwijder de te vervangen lamp D, E,
F, G(met bajonetfitting) door hem
iets in te drukken en linksom te draai-
en en vervang de lamp;
❒monteer de lamphouder en draai de
schroeven Cvast;
❒sluit de stekker Bweer aan, plaats de
lichtunit op de juiste wijze op de car-
rosserie van de auto en draai de
schroeven Avast.
fig. 30F0N0088mfig. 29F0N0087m

174
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

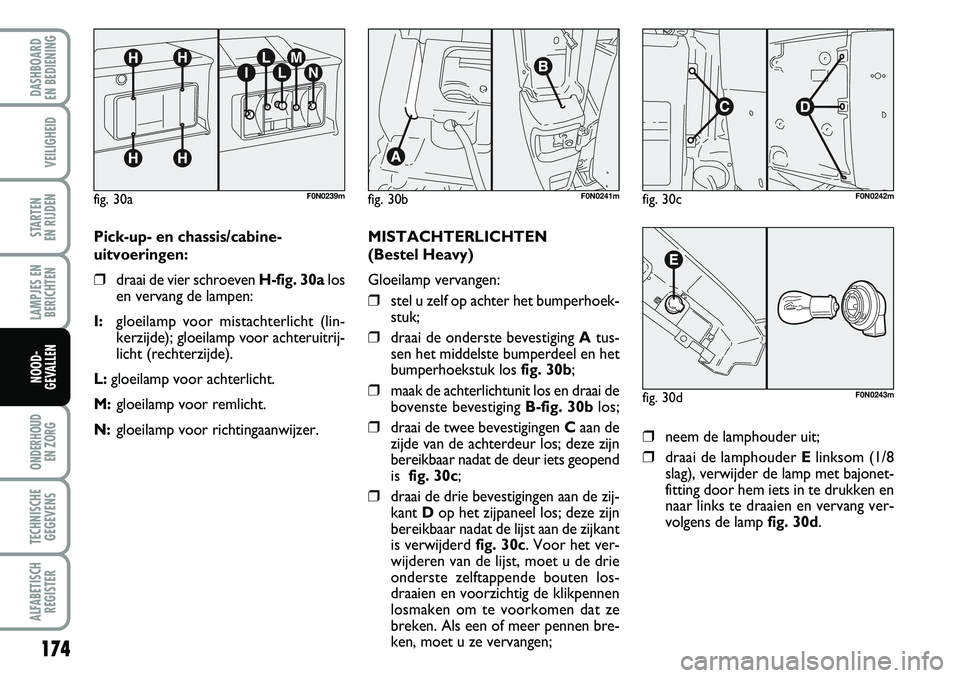

fig. 30aF0N0239m
Pick-up- en chassis/cabine-
uitvoeringen:
❒draai de vier schroeven H-fig. 30alos
en vervang de lampen:
I: gloeilamp voor mistachterlicht (lin-
kerzijde); gloeilamp voor achteruitrij-
licht (rechterzijde).
L: gloeilamp voor achterlicht.
M: gloeilamp voor remlicht.
N: gloeilamp voor richtingaanwijzer.
fig. 30bF0N0241mfig. 30cF0N0242m
MISTACHTERLICHTEN
(Bestel Heavy)
Gloeilamp vervangen:
❒stel u zelf op achter het bumperhoek-
stuk;
❒draai de onderste bevestiging Atus-
sen het middelste bumperdeel en het
bumperhoekstuk los fig. 30b;
❒maak de achterlichtunit los en draai de
bovenste bevestiging B-fig. 30blos;
❒draai de twee bevestigingen Caan de
zijde van de achterdeur los; deze zijn
bereikbaar nadat de deur iets geopend
is fig. 30c;
❒draai de drie bevestigingen aan de zij-
kant Dop het zijpaneel los; deze zijn
bereikbaar nadat de lijst aan de zijkant
is verwijderd fig. 30c. Voor het ver-
wijderen van de lijst, moet u de drie
onderste zelftappende bouten los-
draaien en voorzichtig de klikpennen
losmaken om te voorkomen dat ze
breken. Als een of meer pennen bre-
ken, moet u ze vervangen;
❒neem de lamphouder uit;
❒draai de lamphouder Elinksom (1/8
slag), verwijder de lamp met bajonet-
fitting door hem iets in te drukken en
naar links te draaien en vervang ver-
volgens de lamp fig. 30d.
fig. 30dF0N0243m

175
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

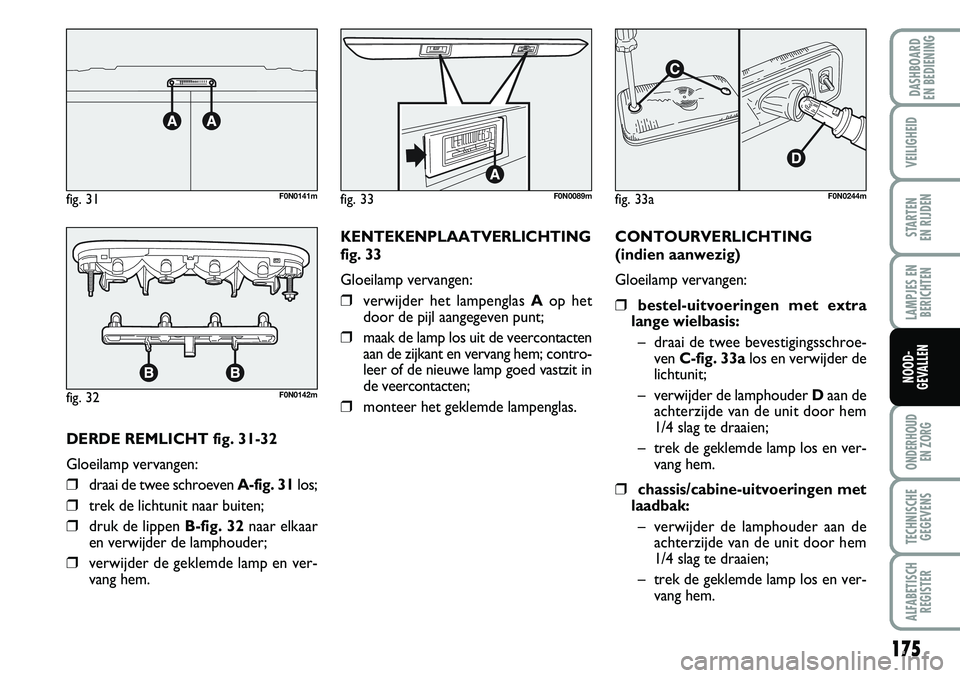

DERDE REMLICHT fig. 31-32
Gloeilamp vervangen:
❒draai de twee schroeven A-fig. 31los;
❒trek de lichtunit naar buiten;
❒druk de lippen B-fig. 32naar elkaar
en verwijder de lamphouder;
❒verwijder de geklemde lamp en ver-
vang hem.KENTEKENPLAATVERLICHTING
fig. 33
Gloeilamp vervangen:
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt;
❒maak de lamp los uit de veercontacten
aan de zijkant en vervang hem; contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒monteer het geklemde lampenglas.fig. 32F0N0142m
fig. 33F0N0089mfig. 31F0N0141mfig. 33aF0N0244m
CONTOURVERLICHTING
(indien aanwezig)
Gloeilamp vervangen:
❒bestel-uitvoeringen met extra
lange wielbasis:
– draai de twee bevestigingsschroe-
ven C-fig. 33alos en verwijder de
lichtunit;
– verwijder de lamphouder Daan de
achterzijde van de unit door hem
1/4 slag te draaien;
– trek de geklemde lamp los en ver-
vang hem.
❒chassis/cabine-uitvoeringen met
laadbak:
– verwijder de lamphouder aan de
achterzijde van de unit door hem
1/4 slag te draaien;
– trek de geklemde lamp los en ver-
vang hem.

176
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
PLAFONDVERLICHTING
ACHTER
Gloeilampen vervangen:
❒verwijder het plafondlampje D-fig. 36
op de door de pijlen aangegeven pun-
ten;
❒open het beschermdeksel E-fig. 37;
❒maak de lamp F-fig. 37los uit de veer-
contacten aan de zijkant en vervang
hem; controleer of de nieuwe lamp
goed vastzit in de veercontacten;
❒sluit het beschermdeksel E-fig. 37en
plaats het plafondlampje D-fig. 36in
de zitting; controleer of het goed ge-
borgd is.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m

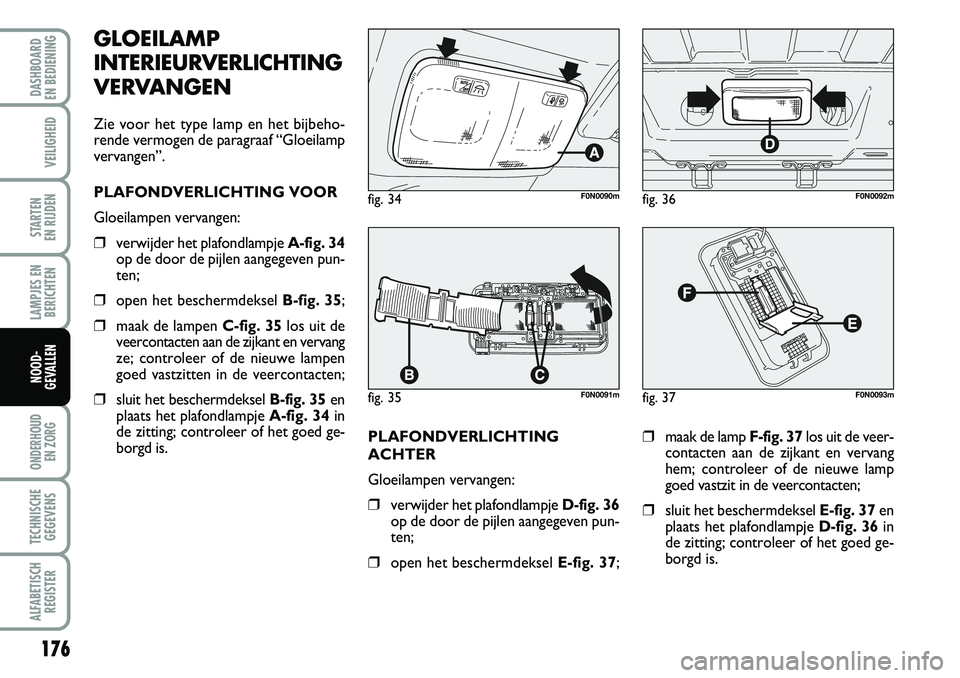

GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDVERLICHTING VOOR
Gloeilampen vervangen:
❒verwijder het plafondlampje A-fig. 34
op de door de pijlen aangegeven pun-
ten;
❒open het beschermdeksel B-fig. 35;
❒maak de lampen C-fig. 35los uit de
veercontacten aan de zijkant en vervang
ze; controleer of de nieuwe lampen
goed vastzitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 35en
plaats het plafondlampje A-fig. 34in
de zitting; controleer of het goed ge-
borgd is.

177
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

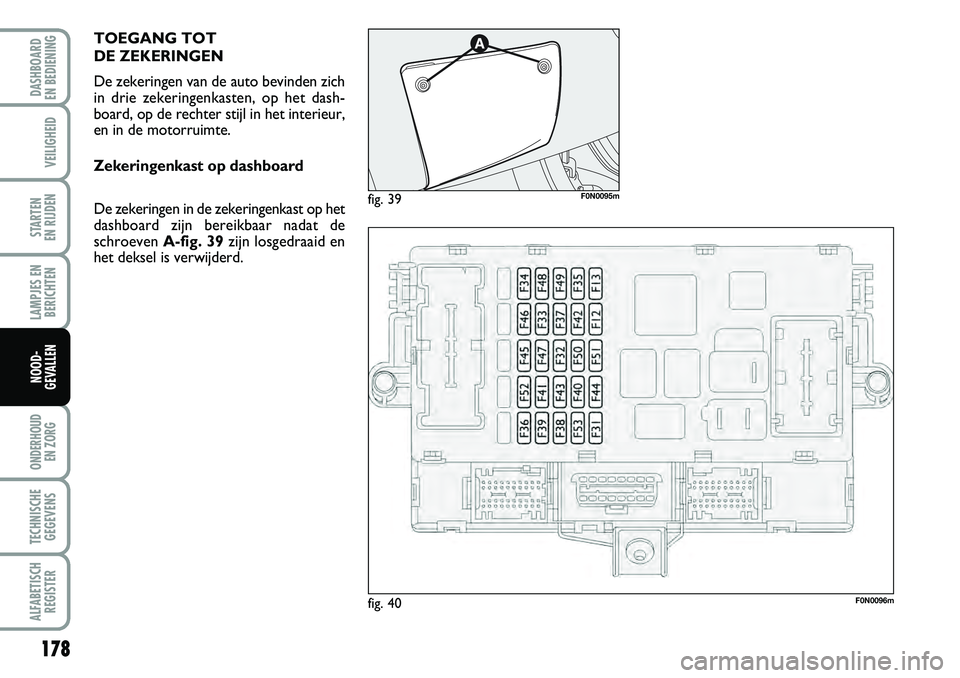

ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip A-fig.
38mag niet onderbroken zijn. Is dit wel
het geval, dan moet u de zekering ver-
vangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
Bzekering in goede staat;
Czekering met doorgebrande strip.
fig. 38F0N0094m
Vervang een zekering nooit
door een zekering met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
ATTENTIE
Vervang een defecte zekering
nooit door ander materiaal.
Als een hoofdzekering (ME-
GA-FUSE, MIDI-FUSE,
MAXI-FUSE) doorbrandt, wendt u
dan tot de Fiat-dealer. Controleer,
voordat u een zekering vervangt, of
de contactsleutel uit het contactslot
is genomen en alle stroomgebruikers
uit staan en/of zijn uitgeschakeld.
ATTENTIE
Als de zekering opnieuw
doorbrandt, wendt u dan tot
de Fiat-dealer.
ATTENTIE

178
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
TOEGANG TOT
DE ZEKERINGEN
De zekeringen van de auto bevinden zich
in drie zekeringenkasten, op het dash-
board, op de rechter stijl in het interieur,
en in de motorruimte.
Zekeringenkast op dashboard
De zekeringen in de zekeringenkast op het
dashboard zijn bereikbaar nadat de
schroeven A-fig. 39zijn losgedraaid en
het deksel is verwijderd.
fig. 40F0N0096m
fig. 39F0N0095m

179
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
fig. 42F0N0097m
fig. 41F0N0098m

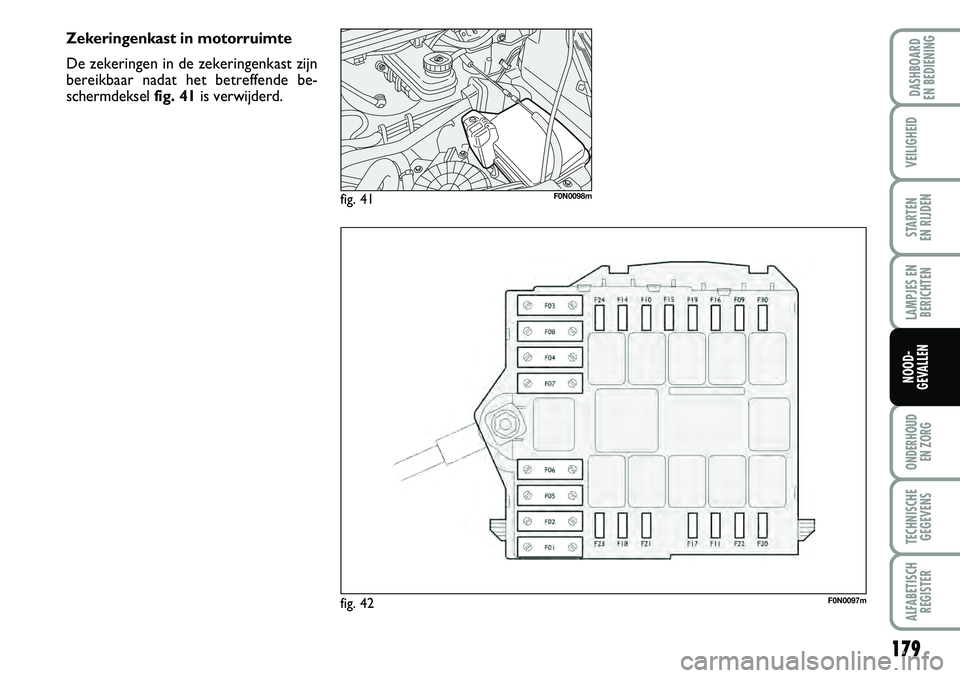

Zekeringenkast in motorruimte
De zekeringen in de zekeringenkast zijn
bereikbaar nadat het betreffende be-
schermdeksel fig. 41is verwijderd.
