Draai in dat geval de sleutel in stand
STOPen vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot de Fiat-dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Fiat-dealer wen-
den.Als het lampje Ytijdens het rijden gaat branden
❒Als het lampje Ygaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, moet
u zich tot de Fiat-dealer wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MARdraait, dan stuurt het
Fiat CODE-systeem een code naar de
regeleenheid van de motor die, als de
code wordt herkend, de blokkering van
de functies opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Iedere keer als u de contactsleutel in stand
STOPzet, schakelt de Fiat CODE de
functies van de elektronische regeleenheid
van de motor uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Ybranden terwijl
op het display een bericht verschijnt (zie
het hoofdstuk “Lampjes en berichten”).

13
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
DIEFSTALALARM
(indien aanwezig)
Het diefstalalarm, een aanvulling op alle
reeds beschreven functies van de af-
standsbediening, wordt bediend door de
ontvanger die onder het dashboard nabij
het zekeringenkastje is geplaatst.
WANNEER GAAT HET ALARM
AF
Het diefstalalarm wordt in de volgende ge-
vallen geactiveerd:
❒als een van de portieren/deuren of de
motorkap ongeoorloofd wordt ge-
opend (omtrekbeveiliging);
❒bij een startpoging (contactsleutel in
stand MAR);
❒als de kabels van de accu worden on-
derbroken;
❒bij het optillen/kantelen van de auto.
Als het alarm in werking treedt, wordt, af-
hankelijk van het land, de sirene geacti-
veerd en gaan de richtingaanwijzers knip-
peren (ongeveer 26 seconden). De wijze
waarop het systeem werkt en het aantal
cycli kunnen per land verschillen.Toch is een maximum aantal cycli voor-
zien voor de akoestische en zichtbare sig-
nalen. Na een alarmsignalering schakelt het
systeem over naar de normale bewa-
kingsfunctie.
De kantelsensor kan worden uitgescha-
keld met de betreffende toets (zie de pa-
ragraaf “Kantelsensor” op de volgende pa-
gina’s).
BELANGRIJK De startblokkering wordt
uitgevoerd door de Fiat CODE en wordt
automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt ge-
nomen.
ALARM INSCHAKELEN
Richt bij gesloten portieren, laadruimte en
motorkap en contactslot in stand STOP
of met uitgenomen sleutel, de sleutel met
afstandsbediening in de richting van de au-
to. Druk op de knop “vergrendelen” en
laat de knop weer los.
U hoort een akoestisch signaal (“BIEP”)
(behalve bij uitvoeringen voor bepaalde
markten) en de portieren worden ver-
grendeld.
Het inschakelen van het alarm wordt
voorafgegaan door een zelfdiagnose: als
het systeem een storing vindt, dan klinkt
nogmaals een akoestisch signaal.
Schakel in dat geval het alarm uit door op
de knop “ontgrendelen portieren/ont-
grendelen laadruimte” te drukken en con-troleer of de portieren en de motorkap
gesloten zijn en schakel vervolgens het sys-
teem weer in door op de knop “vergren-
delen” te drukken.
Als de portieren en de motorkap niet
goed gesloten zijn, worden ze niet door
het diefstalalarm gecontroleerd.
Als bij goed gesloten portieren, motorkap
en laadruimte het akoestisch signaal wordt
herhaald, dan is er een storing gesignal-
eerd in de werking van het systeem.
Wendt u in dat geval tot de Fiat-dealer.
BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den vergrendeld, schakelt het alarm niet
in.
BELANGRIJK De werking van het dief-
stalalarm verschilt per land.
DIEFSTALALARM
UITSCHAKELEN
Druk op de knop “ontgrendelen portie-
ren/ontgrendelen laadruimte” van de sleu-
tel met afstandsbediening.
Het volgende gebeurt (met uitzondering
van bepaalde markten):
❒de richtingaanwijzers knipperen twee
keer kort;
❒u hoort twee korte akoestische sig-
nalen (“BIEP’s”);
❒de portieren worden ontgrendeld.

15
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
START-/CONTACTSLOT
De sleutel kan in 4 standen worden
gedraaid fig. 9:
❒STOP: motor uit, sleutel uitneem-
baar, stuurslot ingeschakeld. Enkele
elektrische installaties werken (bijv. au-
toradio, centrale portiervergrende-
ling).
❒MAR: contact aan. Alle elektrische
installaties werken.
❒AVV: motor starten (stand zonder
vergrendeling).
❒PARK: motor uit, parkeerverlichting
aan, stuur geblokkeerd. Druk om de
sleutel in stand PARKte kunnen
draaien, op de knop A.
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen nog-
maals starten.STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
de Fiat-dealer.
ATTENTIE
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen/-
hendels te voorkomen. Vergeet niet
de handrem aan te trekken. Schakel
de eerste versnelling in als de auto op
een helling omhoog staat en de ach-
teruit bij een helling omlaag (gezien
vanuit de rijrichting). Laat kinderen
nooit alleen achter in de auto.
ATTENTIE
fig. 9F0N0007m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE
Het is streng verboden om
de-/montagewerkzaamhe-
den uit te voeren, waarvoor wijzigin-
gen in de stuurinrichting of de stuur-
kolom vereist zijn (bijv. bij montage
van een diefstalbeveiliging). Hierdoor
kunnen de prestaties van het systeem,
de garantie en de veiligheid in gevaar
worden gebracht en voldoet de auto
niet meer aan de typegoedkeuring.
ATTENTIE

76
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
“FOLLOW ME HOME” SYSTEEM
Met dit systeem kan de ruimte voor de au-
to een bepaalde tijd worden verlicht.
Inschakelen fig. 68
U schakelt deze functie in door de con-
tactsleutel in stand STOPte draaien of
uit te nemen, en de linker hendel binnen
2 minuten na het uitzetten van de motor
naar het stuur te trekken.
Telkens als u de hendel bedient, blijft de
verlichting 30 seconden langer branden,
tot een maximum van 210 seconden; hier-
na schakelt de verlichting automatisch uit. Als de hendel wordt bediend, gaat het
controlelampje 3op het instrumen-
tenpaneel branden en verschijnt er een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”) gedurende de tijd
dat de functie actief blijft. Het lampje gaat
branden als de hendel voor het eerst be-
diend wordt en blijft branden totdat de
functie automatisch uitschakelt. Telkens
als de hendel wordt bediend, wordt alleen
de inschakeltijd van de verlichting ver-
lengd.
Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuur getrokken.
SCHEMERSENSOR (automatisch
inschakelende koplampen)
(indien aanwezig)
Deze sensor is in staat om de verschillen
in sterkte van het omgevingslicht waar te
nemen op basis van de ingestelde gevoe-
ligheid: hoe hoger de gevoeligheid, hoe
minder buitenlicht er nodig is om de ver-
lichting in te schakelen. De gevoeligheid
van de sensor kan worden ingesteld via
het “Setup-menu” van het display.Inschakelen fig. 69
Draai de draaiknop in stand
2A:op deze
manier gaan, afhankelijk van de sterkte van
het buitenlicht, de buitenverlichting en de
dimlichten automatisch branden.
Uitschakelen
Als via de sensor het commando voor uit-
schakeling wordt gegeven, wordt het dim-
licht uitgeschakeld en vervolgens, na on-
geveer 10 seconden, de buitenverlichting.
De schemersensor is niet in staat om mist
te signaleren. Daarom moet bij mist de
verlichting handmatig worden ingescha-
keld.
fig. 68F0N0036mfig. 69F0N0037m

78
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
REGENSENSOR
(indien aanwezig)
De regensensor bevindt zich achter de
binnenspiegel en staat in contact met de
voorruit. De sensor zorgt ervoor dat de
frequentie van de slagen van de ruiten-
wissers, tijdens het wissen met interval,
automatisch wordt aangepast aan de hoe-
veelheid regen op de ruit.
BELANGRIJK Houd de ruit in de omge-
ving van de sensor schoon.
Inschakelen fig. 72
Plaats de rechter hendel een stand naar
beneden (stand B).
Als de regensensor wordt ingeschakeld,
maken de ruitenwissers 1 slag.
Als u de draaiknop Fdraait, kunt u de ge-
voeligheid van de regensensor verhogen.
Als de gevoeligheid van de regensensor
verhoogd wordt, maken de ruitenwissers
1 slag.
Als de ruitensproeiers worden bediend bij
ingeschakelde regensensor, werkt het nor-
male reinigingsprogramma. Daarna hervat
de regensensor zijn normale automatische
werking.KOPLAMPSPROEIERS
(indien aanwezig)
De “verzonken” koplampsproeiers zijn in
de voorbumper van de auto gemonteerd
en treden in werking als u, bij ingeschakeld
dimlicht, de ruitensproeiers inschakelt.
BELANGRIJK Controleer regelmatig of de
koplampsproeiers schoon en in goede staat
zijn. Uitschakelen fig. 72
Zet de hendel in stand Bof draai de start-/
contactsleutel in stand STOP. Als de mo-
tor daarna wordt gestart (sleutel in stand
MAR), schakelt de regensensor niet weer
in, ook niet als de hendel in stand Bis blij-
ven staan. Voor het inschakelen van de re-
gensensor moet de hendel in stand Aof C
worden gezet en daarna in stand Bof de
knop voor het instellen van de gevoeligheid
worden gedraaid. Als de regensensor op
deze wijze opnieuw wordt ingeschakeld,
maken de ruitenwissers ten minste 1 slag,
ook bij een droge ruit.
De regensensor signaleert automatisch
het verschil tussen dag en nacht en past de
werking aan.
fig. 72F0N0038m
Door waterstrepen kunnen
de ruitenwissers ongewenst
inschakelen.
ATTENTIE

82
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

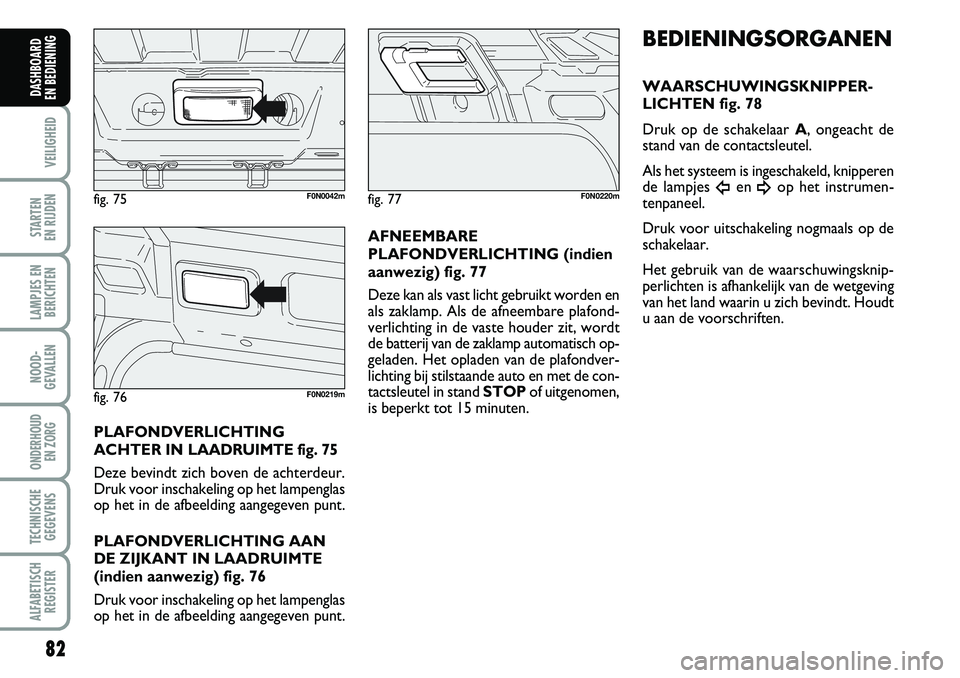

PLAFONDVERLICHTING
ACHTER IN LAADRUIMTE fig. 75
Deze bevindt zich boven de achterdeur.
Druk voor inschakeling op het lampenglas
op het in de afbeelding aangegeven punt.
PLAFONDVERLICHTING AAN
DE ZIJKANT IN LAADRUIMTE
(indien aanwezig) fig. 76
Druk voor inschakeling op het lampenglas
op het in de afbeelding aangegeven punt.
BEDIENINGSORGANEN
WAARSCHUWINGSKNIPPER-
LICHTEN fig. 78
Druk op de schakelaar A, ongeacht de
stand van de contactsleutel.
Als het systeem is ingeschakeld, knipperen
de lampjes
Îen ¥op het instrumen-
tenpaneel.
Druk voor uitschakeling nogmaals op de
schakelaar.
Het gebruik van de waarschuwingsknip-
perlichten is afhankelijk van de wetgeving
van het land waarin u zich bevindt. Houdt
u aan de voorschriften.fig. 75F0N0042mfig. 77F0N0220m
fig. 76F0N0219m
AFNEEMBARE
PLAFONDVERLICHTING (indien
aanwezig) fig. 77
Deze kan als vast licht gebruikt worden en
als zaklamp. Als de afneembare plafond-
verlichting in de vaste houder zit, wordt
de batterij van de zaklamp automatisch op-
geladen. Het opladen van de plafondver-
lichting bij stilstaande auto en met de con-
tactsleutel in stand STOPof uitgenomen,
is beperkt tot 15 minuten.

83
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
fig. 78F0N0044m
fig. 79F0N0045m

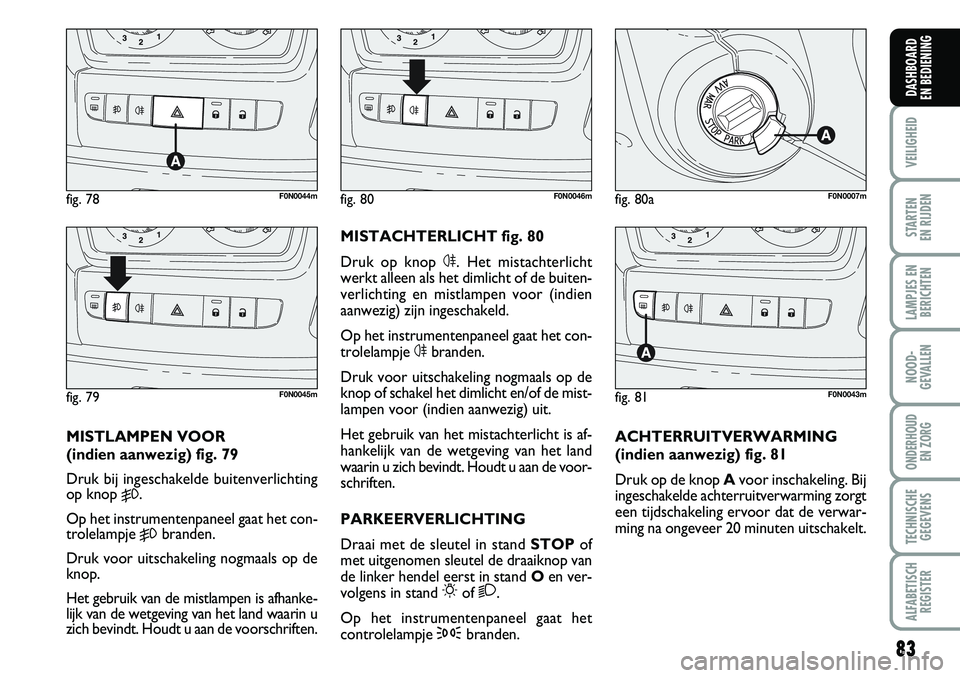

MISTLAMPEN VOOR
(indien aanwezig) fig. 79
Druk bij ingeschakelde buitenverlichting
op knop
5.
Op het instrumentenpaneel gaat het con-
trolelampje
5branden.
Druk voor uitschakeling nogmaals op de
knop.
Het gebruik van de mistlampen is afhanke-
lijk van de wetgeving van het land waarin u
zich bevindt. Houdt u aan de voorschriften.MISTACHTERLICHT fig. 80
Druk op knop 4. Het mistachterlicht
werkt alleen als het dimlicht of de buiten-
verlichting en mistlampen voor (indien
aanwezig) zijn ingeschakeld.
Op het instrumentenpaneel gaat het con-
trolelampje 4branden.
Druk voor uitschakeling nogmaals op de
knop of schakel het dimlicht en/of de mist-
lampen voor (indien aanwezig) uit.
Het gebruik van het mistachterlicht is af-
hankelijk van de wetgeving van het land
waarin u zich bevindt. Houdt u aan de voor-
schriften.
PARKEERVERLICHTING
Draai met de sleutel in stand STOPof
met uitgenomen sleutel de draaiknop van
de linker hendel eerst in stand Oen ver-
volgens in stand
6of 2.
Op het instrumentenpaneel gaat het
controlelampje 3branden.
fig. 80F0N0046m
fig. 81F0N0043m
ACHTERRUITVERWARMING
(indien aanwezig) fig. 81
Druk op de knop Avoor inschakeling. Bij
ingeschakelde achterruitverwarming zorgt
een tijdschakeling ervoor dat de verwar-
ming na ongeveer 20 minuten uitschakelt.
fig. 80aF0N0007m

84
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

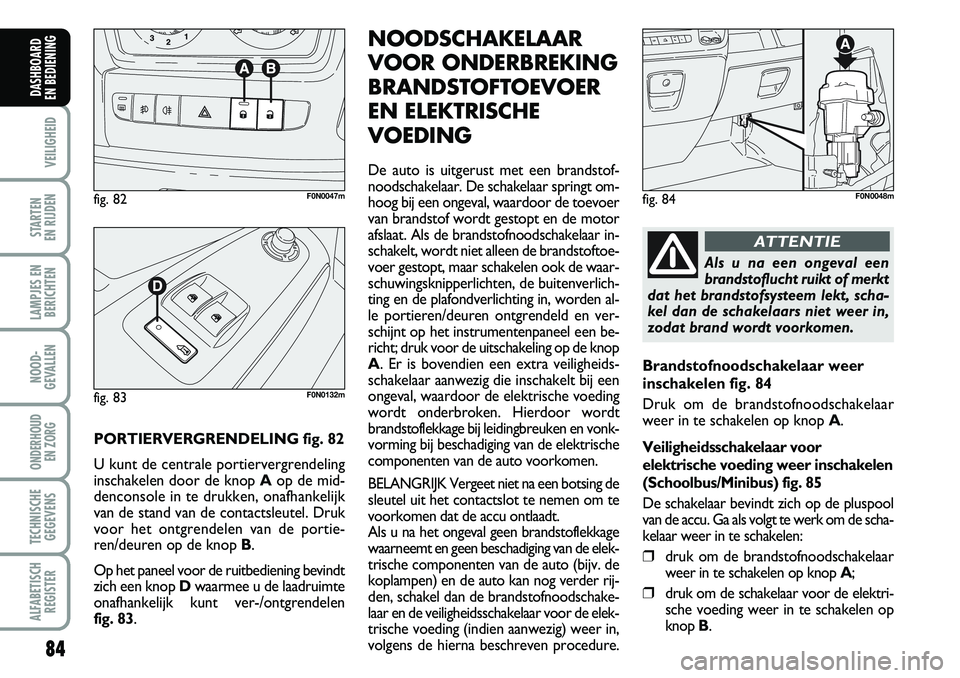

PORTIERVERGRENDELING fig. 82
U kunt de centrale portiervergrendeling
inschakelen door de knop Aop de mid-
denconsole in te drukken, onafhankelijk
van de stand van de contactsleutel. Druk
voor het ontgrendelen van de portie-
ren/deuren op de knop B.
Op het paneel voor de ruitbediening bevindt
zich een knop Dwaarmee u de laadruimte
onafhankelijk kunt ver-/ontgrendelen
fig. 83.
NOODSCHAKELAAR
VOOR ONDERBREKING
BRANDSTOFTOEVOER
EN ELEKTRISCHE
VOEDING
De auto is uitgerust met een brandstof-
noodschakelaar. De schakelaar springt om-
hoog bij een ongeval, waardoor de toevoer
van brandstof wordt gestopt en de motor
afslaat. Als de brandstofnoodschakelaar in-
schakelt, wordt niet alleen de brandstoftoe-
voer gestopt, maar schakelen ook de waar-
schuwingsknipperlichten, de buitenverlich-
ting en de plafondverlichting in, worden al-
le portieren/deuren ontgrendeld en ver-
schijnt op het instrumentenpaneel een be-
richt; druk voor de uitschakeling op de knop
A. Er is bovendien een extra veiligheids-
schakelaar aanwezig die inschakelt bij een
ongeval, waardoor de elektrische voeding
wordt onderbroken. Hierdoor wordt
brandstoflekkage bij leidingbreuken en vonk-
vorming bij beschadiging van de elektrische
componenten van de auto voorkomen.
BELANGRIJK Vergeet niet na een botsing de
sleutel uit het contactslot te nemen om te
voorkomen dat de accu ontlaadt.
Als u na het ongeval geen brandstoflekkage
waarneemt en geen beschadiging van de elek-
trische componenten van de auto (bijv. de
koplampen) en de auto kan nog verder rij-
den, schakel dan de brandstofnoodschake-
laar en de veiligheidsschakelaar voor de elek-
trische voeding (indien aanwezig) weer in,
volgens de hierna beschreven procedure.
fig. 82F0N0047mfig. 84F0N0048m
Als u na een ongeval een
brandstoflucht ruikt of merkt
dat het brandstofsysteem lekt, scha-
kel dan de schakelaars niet weer in,
zodat brand wordt voorkomen.
ATTENTIE
Brandstofnoodschakelaar weer
inschakelen fig. 84
Druk om de brandstofnoodschakelaar
weer in te schakelen op knop A.
Veiligheidsschakelaar voor
elektrische voeding weer inschakelen
(Schoolbus/Minibus) fig. 85
De schakelaar bevindt zich op de pluspool
van de accu. Ga als volgt te werk om de scha-
kelaar weer in te schakelen:
❒druk om de brandstofnoodschakelaar
weer in te schakelen op knop A;
❒druk om de schakelaar voor de elektri-
sche voeding weer in te schakelen op
knop B.
fig. 83F0N0132m

98
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

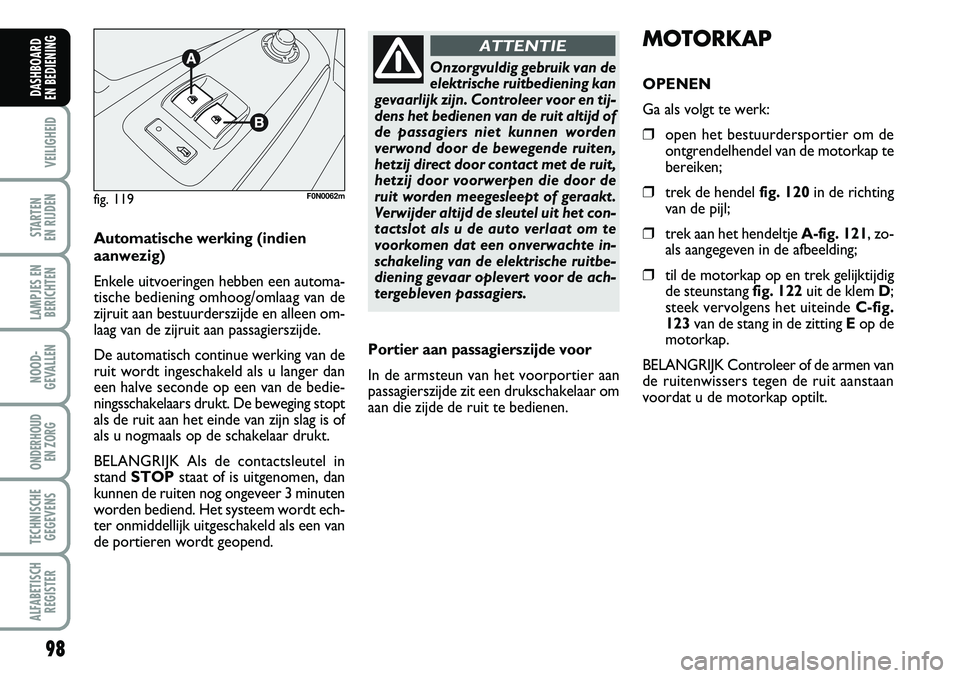

Automatische werking(indien
aanwezig)
Enkele uitvoeringen hebben een automa-
tische bediening omhoog/omlaag van de
zijruit aan bestuurderszijde en alleen om-
laag van de zijruit aan passagierszijde.
De automatisch continue werking van de
ruit wordt ingeschakeld als u langer dan
een halve seconde op een van de bedie-
ningsschakelaars drukt. De beweging stopt
als de ruit aan het einde van zijn slag is of
als u nogmaals op de schakelaar drukt.
BELANGRIJK Als de contactsleutel in
stand STOPstaat of is uitgenomen, dan
kunnen de ruiten nog ongeveer 3 minuten
worden bediend. Het systeem wordt ech-
ter onmiddellijk uitgeschakeld als een van
de portieren wordt geopend.
fig. 119F0N0062m
Onzorgvuldig gebruik van de
elektrische ruitbediening kan
gevaarlijk zijn. Controleer voor en tij-
dens het bedienen van de ruit altijd of
de passagiers niet kunnen worden
verwond door de bewegende ruiten,
hetzij direct door contact met de ruit,
hetzij door voorwerpen die door de
ruit worden meegesleept of geraakt.
Verwijder altijd de sleutel uit het con-
tactslot als u de auto verlaat om te
voorkomen dat een onverwachte in-
schakeling van de elektrische ruitbe-
diening gevaar oplevert voor de ach-
tergebleven passagiers.
ATTENTIEMOTORKAP
OPENEN
Ga als volgt te werk:
❒open het bestuurdersportier om de
ontgrendelhendel van de motorkap te
bereiken;
❒trek de hendel fig. 120in de richting
van de pijl;
❒trek aan het hendeltje A-fig. 121, zo-
als aangegeven in de afbeelding;
❒til de motorkap op en trek gelijktijdig
de steunstang fig. 122uit de klem D;
steek vervolgens het uiteinde C-fig.
123van de stang in de zitting Eop de
motorkap.
BELANGRIJK Controleer of de armen van
de ruitenwissers tegen de ruit aanstaan
voordat u de motorkap optilt. Portier aan passagierszijde voor
In de armsteun van het voorportier aan
passagierszijde zit een drukschakelaar om
aan die zijde de ruit te bedienen.

99
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
fig. 120F0N0063m
fig. 121F0N0323m
fig. 122F0N0065m

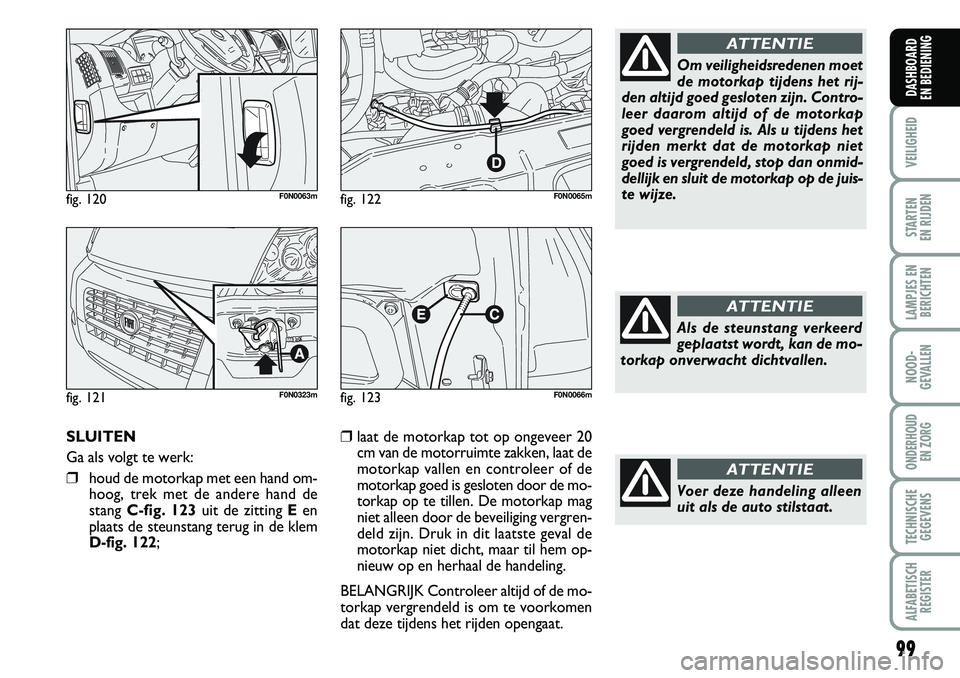

SLUITEN
Ga als volgt te werk:
❒houd de motorkap met een hand om-
hoog, trek met de andere hand de
stang C-fig. 123uit de zitting Een
plaats de steunstang terug in de klem
D-fig. 122;
❒laat de motorkap tot op ongeveer 20
cm van de motorruimte zakken, laat de
motorkap vallen en controleer of de
motorkap goed is gesloten door de mo-
torkap op te tillen. De motorkap mag
niet alleen door de beveiliging vergren-
deld zijn. Druk in dit laatste geval de
motorkap niet dicht, maar til hem op-
nieuw op en herhaal de handeling.
BELANGRIJK Controleer altijd of de mo-
torkap vergrendeld is om te voorkomen
dat deze tijdens het rijden opengaat.
fig. 123F0N0066m
Om veiligheidsredenen moet
de motorkap tijdens het rij-
den altijd goed gesloten zijn. Contro-
leer daarom altijd of de motorkap
goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet
goed is vergrendeld, stop dan onmid-
dellijk en sluit de motorkap op de juis-
te wijze.
ATTENTIE
Als de steunstang verkeerd
geplaatst wordt, kan de mo-
torkap onverwacht dichtvallen.
ATTENTIE
Voer deze handeling alleen
uit als de auto stilstaat.
ATTENTIE
