120
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
GRUPPO 0 e 0+
I lattanti fino a 13 kg devono essere tra-
sportati rivolti all’indietro su un seggioli-
no a culla, che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
La culla è trattenuta dalle cinture di sicu-
rezza del veicolo fig. 7e deve trattenere
a sua volta il bambino con le sue cinture
incorporate.
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE
GRAVE PERICOLO Nel caso
sia necessario trasportare un
bambino sul posto anteriore
lato passeggero, con un seg-
giolino a culla rivolto con-
tromarcia, gli air bag lato
passeggero (frontale e laterale pro-
tezione toracica/pelvica (side bag),
dove previsto), devono essere disat-
tivati mediante menu di setup e ve-
rificando direttamente l'avvenuta di-
sattivazione tramite la spia Fposta
sul quadro strumenti. Inoltre il sedi-
le passeggero dovrà essere regolato
nella posizione più arretrata, al fine
di evitare eventuali contatti del seg-
giolino bambini con la plancia.
ATTENZIONE
fig. 7F0N0123m
Le figure sono solamente indicative per il montaggio. Montare il seg-
giolino secondo le istruzioni obbligatoriamente allegate allo stesso.
ATTENZIONE
Esistono seggiolini adatti a coprire i gruppi di peso 0 e 1 con un attacco
posteriore alle cinture del veicolo e cinture proprie per trattenere il bam-
bino. A causa della loro massa possono essere pericolosi se montati impropria-
mente (ad esempio se allacciati alle cinture del veicolo con l’interposizione di un
cuscino). Rispettare scrupolosamente le istruzioni di montaggio allegate.
ATTENZIONE
fig. 8F0N0124m
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bam-
bini possono essere trasportati rivolti ver-
so l’avanti, con seggiolini dotati di cusci-
no anteriore, tramite il quale la cintura di
sicurezza del veicolo trattiene insieme
bambino e seggiolino fig. 8.

121
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
fig. 9F0N0125m
GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle cin-
ture del veicolo fig. 9. I seggiolini hanno
solo più la funzione di posizionare cor-
rettamente il bambino rispetto alle cintu-
re, in modo che il tratto diagonale aderi-
sca al torace e mai al collo e che il tratto
orizzontale aderisca al bacino e non al-
l’addome del bambino.
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
GRUPPO 3
Per bambini dai 22 ai 36 kg di peso lo spes-
sore del torace è tale da non rendere più
necessario lo schienale distanziatore.
La fig. 10riporta un esempio di corretto
posizionamento del bambino sul sedile po-
steriore.
fig. 10F0M0126m
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
Oltre 1,50 m di statura i bambini indos-
sano le cinture come gli adulti.

122
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

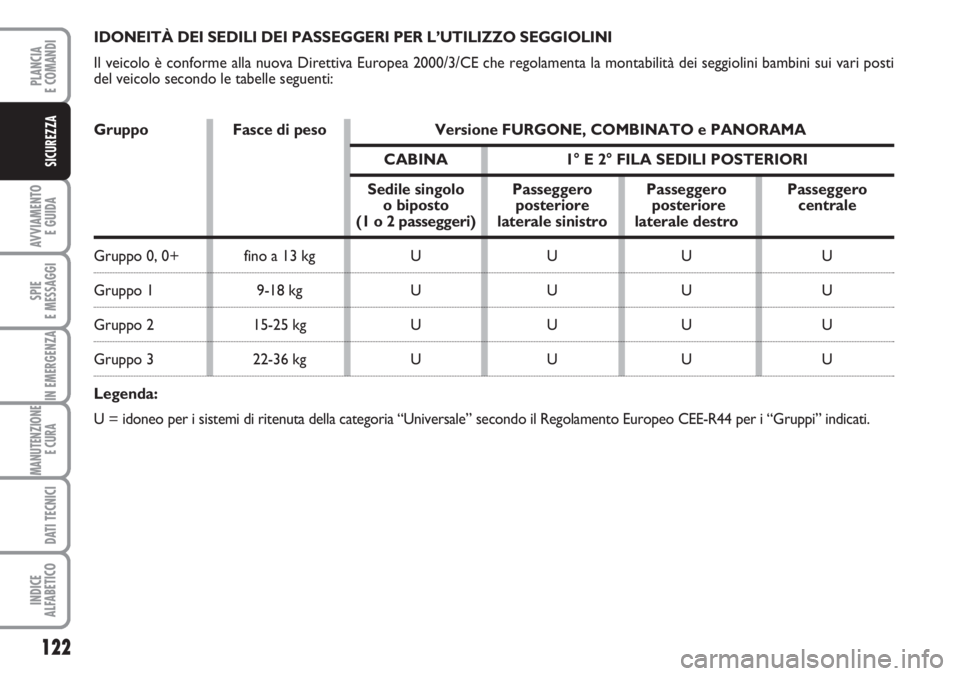

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO SEGGIOLINI
Il veicolo è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti
del veicolo secondo le tabelle seguenti:
Gruppo Fasce di peso Versione FURGONE, COMBINATO e PANORAMA
CABINA 1° E 2° FILA SEDILI POSTERIORI
Sedile singolo Passeggero Passeggero Passeggero
o biposto posteriore posteriore centrale
(1 o 2 passeggeri)laterale sinistro laterale destro
Gruppo 0, 0+ fino a 13 kg U U U U
Gruppo 1 9-18 kg U U U U
Gruppo 2 15-25 kg U U U U
Gruppo 3 22-36 kg U U U U
Legenda:
U = idoneo per i sistemi di ritenuta della categoria “Universale” secondo il Regolamento Europeo CEE-R44 per i “Gruppi” indicati.

123
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

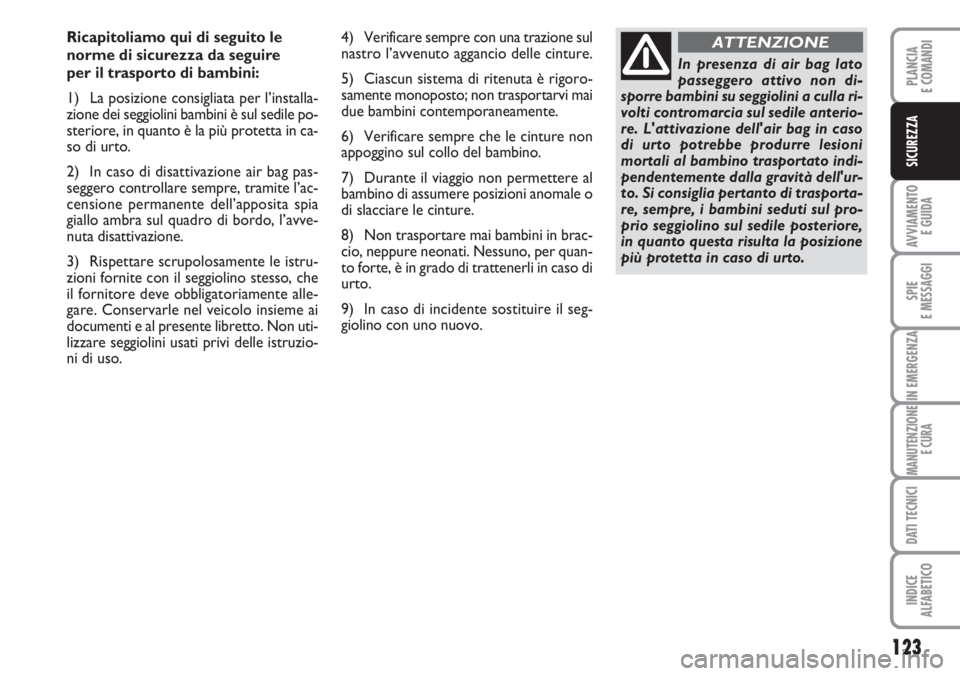

Ricapitoliamo qui di seguito le
norme di sicurezza da seguire
per il trasporto di bambini:
1) La posizione consigliata per l’installa-
zione dei seggiolini bambini è sul sedile po-
steriore, in quanto è la più protetta in ca-
so di urto.
2) In caso di disattivazione air bag pas-
seggero controllare sempre, tramite l’ac-
censione permanente dell’apposita spia
giallo ambra sul quadro di bordo, l’avve-
nuta disattivazione.
3) Rispettare scrupolosamente le istru-
zioni fornite con il seggiolino stesso, che
il fornitore deve obbligatoriamente alle-
gare. Conservarle nel veicolo insieme ai
documenti e al presente libretto. Non uti-
lizzare seggiolini usati privi delle istruzio-
ni di uso.4) Verificare sempre con una trazione sul
nastro l’avvenuto aggancio delle cinture.
5) Ciascun sistema di ritenuta è rigoro-
samente monoposto; non trasportarvi mai
due bambini contemporaneamente.
6) Verificare sempre che le cinture non
appoggino sul collo del bambino.
7) Durante il viaggio non permettere al
bambino di assumere posizioni anomale o
di slacciare le cinture.
8) Non trasportare mai bambini in brac-
cio, neppure neonati. Nessuno, per quan-
to forte, è in grado di trattenerli in caso di
urto.
9) In caso di incidente sostituire il seg-
giolino con uno nuovo.
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE

124
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

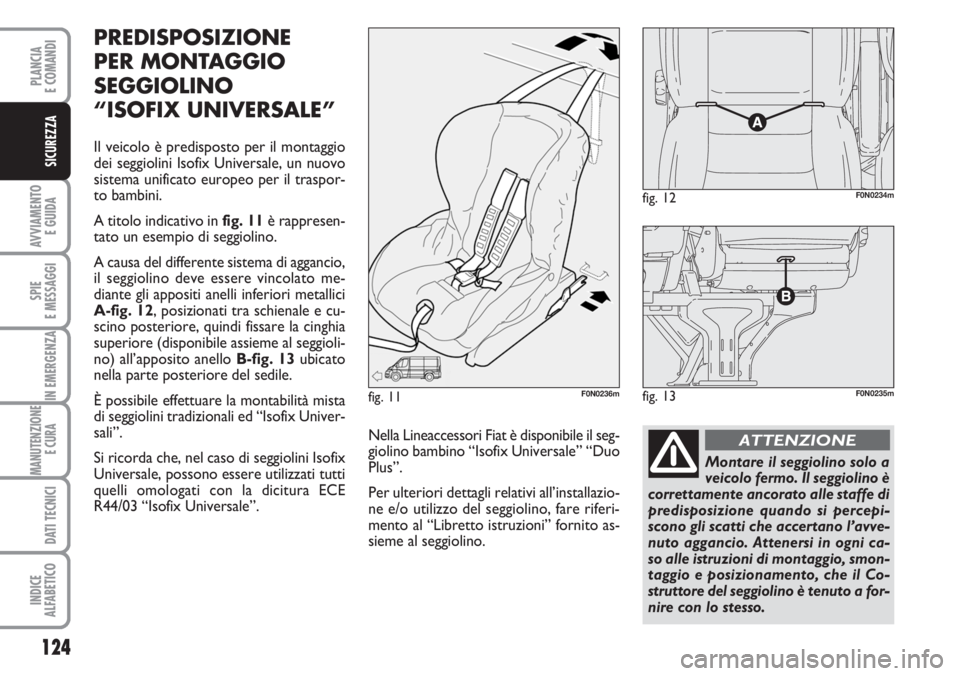

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX UNIVERSALE”
Il veicolo è predisposto per il montaggio
dei seggiolini Isofix Universale, un nuovo
sistema unificato europeo per il traspor-
to bambini.
A titolo indicativo in fig. 11è rappresen-
tato un esempio di seggiolino.
A causa del differente sistema di aggancio,
il seggiolino deve essere vincolato me-
diante gli appositi anelli inferiori metallici
A-fig. 12, posizionati tra schienale e cu-
scino posteriore, quindi fissare la cinghia
superiore (disponibile assieme al seggioli-
no) all’apposito anello B-fig. 13 ubicato
nella parte posteriore del sedile.
È possibile effettuare la montabilità mista
di seggiolini tradizionali ed “Isofix Univer-
sali”.
Si ricorda che, nel caso di seggiolini Isofix
Universale, possono essere utilizzati tutti
quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”.Nella Lineaccessori Fiat è disponibile il seg-
giolino bambino “Isofix Universale” “Duo
Plus”.
Per ulteriori dettagli relativi all’installazio-
ne e/o utilizzo del seggiolino, fare riferi-
mento al “Libretto istruzioni” fornito as-
sieme al seggiolino.
fig. 11F0N0236m
fig. 12F0N0234m
fig. 13F0N0235m
Montare il seggiolino solo a
veicolo fermo. Il seggiolino è
correttamente ancorato alle staffe di
predisposizione quando si percepi-
scono gli scatti che accertano l’avve-
nuto aggancio. Attenersi in ogni ca-
so alle istruzioni di montaggio, smon-
taggio e posizionamento, che il Co-
struttore del seggiolino è tenuto a for-
nire con lo stesso.
ATTENZIONE

125
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

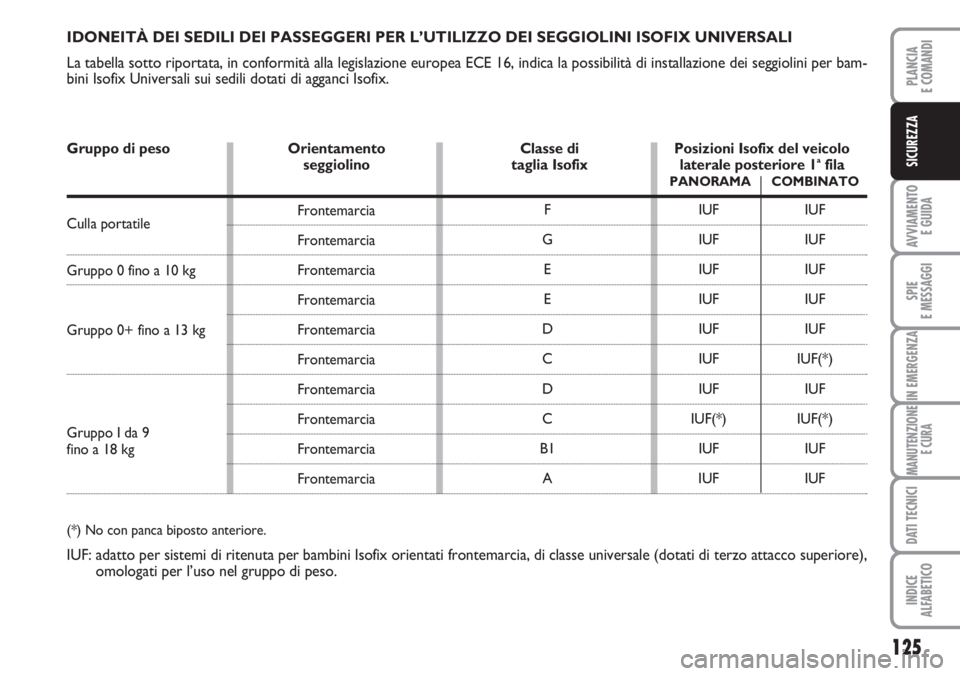

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI ISOFIX UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini per bam-
bini Isofix Universali sui sedili dotati di agganci Isofix.
F
G
E
E
D
C
D
C
B1
AIUF
IUF
IUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF Gruppo di peso Orientamento Classe di Posizioni Isofix del veicolo
seggiolino taglia Isofix laterale posteriore 1
afilaPANORAMA COMBINATO
Culla portatile
Gruppo 0 fino a 10 kg
Gruppo 0+ fino a 13 kg
Gruppo I da 9
fino a 18 kg
(*) No con panca biposto anteriore.
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore),
omologati per l’uso nel gruppo di peso.
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
Frontemarcia
FrontemarciaIUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF(*)
IUF
IUF

126
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

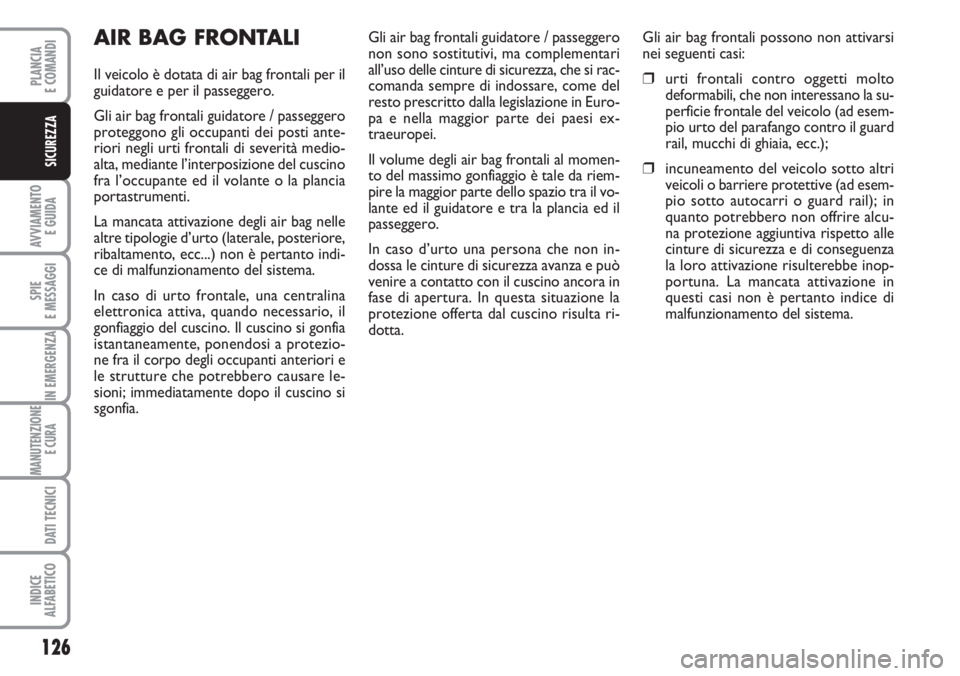

AIR BAG FRONTALI
Il veicolo è dotata di air bag frontali per il
guidatore e per il passeggero.
Gli air bag frontali guidatore / passeggero
proteggono gli occupanti dei posti ante-
riori negli urti frontali di severità medio-
alta, mediante l’interposizione del cuscino
fra l’occupante ed il volante o la plancia
portastrumenti.
La mancata attivazione degli air bag nelle
altre tipologie d’urto (laterale, posteriore,
ribaltamento, ecc...) non è pertanto indi-
ce di malfunzionamento del sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino. Il cuscino si gonfia
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti anteriori e
le strutture che potrebbero causare le-
sioni; immediatamente dopo il cuscino si
sgonfia.Gli air bag frontali guidatore / passeggero
non sono sostitutivi, ma complementari
all’uso delle cinture di sicurezza, che si rac-
comanda sempre di indossare, come del
resto prescritto dalla legislazione in Euro-
pa e nella maggior parte dei paesi ex-
traeuropei.
Il volume degli air bag frontali al momen-
to del massimo gonfiaggio è tale da riem-
pire la maggior parte dello spazio tra il vo-
lante ed il guidatore e tra la plancia ed il
passeggero.
In caso d’urto una persona che non in-
dossa le cinture di sicurezza avanza e può
venire a contatto con il cuscino ancora in
fase di apertura. In questa situazione la
protezione offerta dal cuscino risulta ri-
dotta.Gli air bag frontali possono non attivarsi
nei seguenti casi:❒urti frontali contro oggetti molto
deformabili, che non interessano la su-
perficie frontale del veicolo (ad esem-
pio urto del parafango contro il guard
rail, mucchi di ghiaia, ecc.);
❒incuneamento del veicolo sotto altri
veicoli o barriere protettive (ad esem-
pio sotto autocarri o guard rail); in
quanto potrebbero non offrire alcu-
na protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza
la loro attivazione risulterebbe inop-
portuna. La mancata attivazione in
questi casi non è pertanto indice di
malfunzionamento del sistema.

127
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

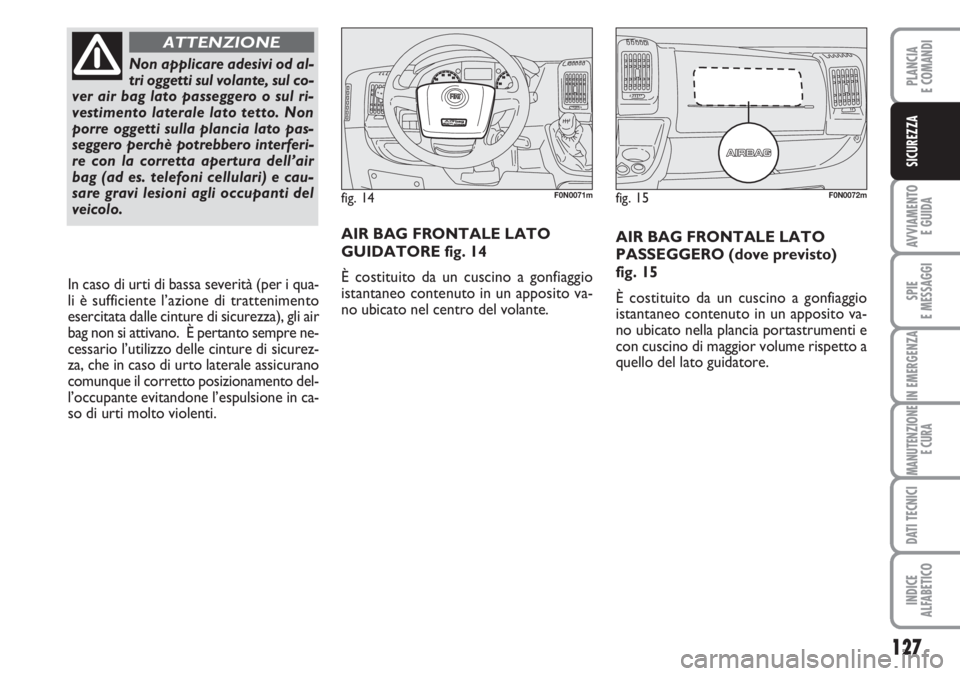

AIR BAG FRONTALE LATO
PASSEGGERO (dove previsto)
fig. 15
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nella plancia portastrumenti e
con cuscino di maggior volume rispetto a
quello del lato guidatore.
fig. 14F0N0071mfig. 15F0N0072m
AIR BAG FRONTALE LATO
GUIDATORE fig. 14
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nel centro del volante.
Non applicare adesivi od al-
tri oggetti sul volante, sul co-
ver air bag lato passeggero o sul ri-
vestimento laterale lato tetto. Non
porre oggetti sulla plancia lato pas-
seggero perchè potrebbero interferi-
re con la corretta apertura dell’air
bag (ad es. telefoni cellulari) e cau-
sare gravi lesioni agli occupanti del
veicolo.
ATTENZIONE
In caso di urti di bassa severità (per i qua-
li è sufficiente l’azione di trattenimento
esercitata dalle cinture di sicurezza), gli air
bag non si attivano. È pertanto sempre ne-
cessario l’utilizzo delle cinture di sicurez-
za, che in caso di urto laterale assicurano
comunque il corretto posizionamento del-
l’occupante evitandone l’espulsione in ca-
so di urti molto violenti.

128
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

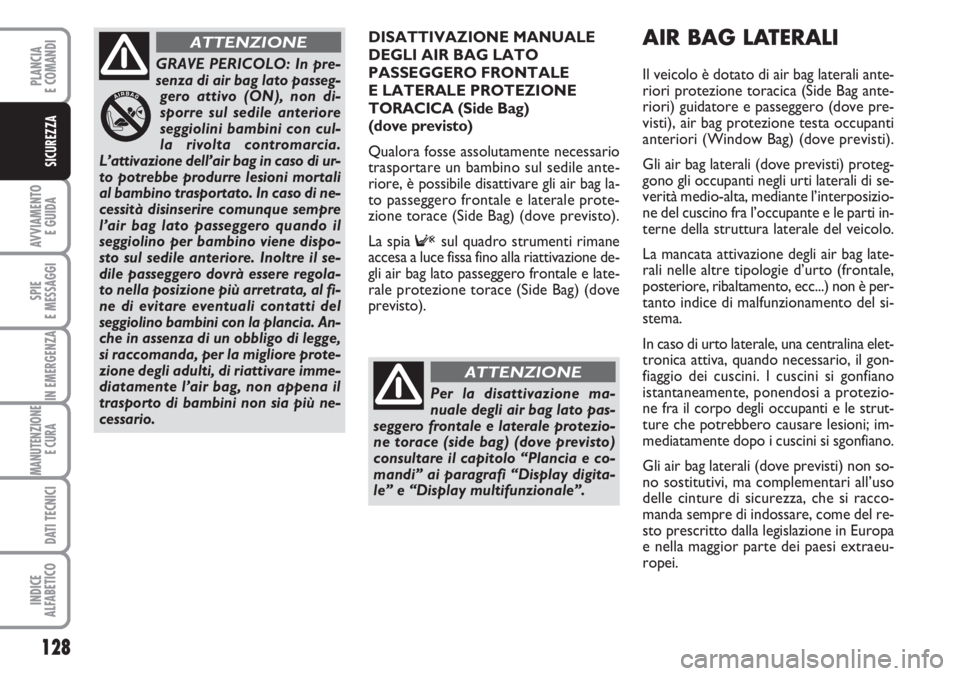

DISATTIVAZIONE MANUALE
DEGLI AIR BAG LATO
PASSEGGERO FRONTALE
E LATERALE PROTEZIONE
TORACICA (Side Bag)
(dove previsto)
Qualora fosse assolutamente necessario
trasportare un bambino sul sedile ante-
riore, è possibile disattivare gli air bag la-
to passeggero frontale e laterale prote-
zione torace (Side Bag) (dove previsto).
La spia
Fsul quadro strumenti rimane
accesa a luce fissa fino alla riattivazione de-
gli air bag lato passeggero frontale e late-
rale protezione torace (Side Bag) (dove
previsto).
GRAVE PERICOLO: In pre-
senza di air bag lato passeg-
gero attivo (ON), non di-
sporre sul sedile anteriore
seggiolini bambini con cul-
la rivolta contromarcia.
L’attivazione dell’air bag in caso di ur-
to potrebbe produrre lesioni mortali
al bambino trasportato. In caso di ne-
cessità disinserire comunque sempre
l’air bag lato passeggero quando il
seggiolino per bambino viene dispo-
sto sul sedile anteriore. Inoltre il se-
dile passeggero dovrà essere regola-
to nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del
seggiolino bambini con la plancia. An-
che in assenza di un obbligo di legge,
si raccomanda, per la migliore prote-
zione degli adulti, di riattivare imme-
diatamente l’air bag, non appena il
trasporto di bambini non sia più ne-
cessario.
ATTENZIONE
Per la disattivazione ma-
nuale degli air bag lato pas-
seggero frontale e laterale protezio-
ne torace (side bag) (dove previsto)
consultare il capitolo “Plancia e co-
mandi” ai paragrafi “Display digita-
le” e “Display multifunzionale”.
ATTENZIONE
AIR BAG LATERALI
Il veicolo è dotato di air bag laterali ante-
riori protezione toracica (Side Bag ante-
riori) guidatore e passeggero (dove pre-
visti), air bag protezione testa occupanti
anteriori (Window Bag) (dove previsti).
Gli air bag laterali (dove previsti) proteg-
gono gli occupanti negli urti laterali di se-
verità medio-alta, mediante l’interposizio-
ne del cuscino fra l’occupante e le parti in-
terne della struttura laterale del veicolo.
La mancata attivazione degli air bag late-
rali nelle altre tipologie d’urto (frontale,
posteriore, ribaltamento, ecc...) non è per-
tanto indice di malfunzionamento del si-
stema.
In caso di urto laterale, una centralina elet-
tronica attiva, quando necessario, il gon-
fiaggio dei cuscini. I cuscini si gonfiano
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti e le strut-
ture che potrebbero causare lesioni; im-
mediatamente dopo i cuscini si sgonfiano.
Gli air bag laterali (dove previsti) non so-
no sostitutivi, ma complementari all’uso
delle cinture di sicurezza, che si racco-
manda sempre di indossare, come del re-
sto prescritto dalla legislazione in Europa
e nella maggior parte dei paesi extraeu-
ropei.

129
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AIR BAG LATERALI ANTERIORI
PROTEZIONE TORACICA
(SIDE BAG) fig. 16 (dove previsti)
Alloggiati negli schienali dei sedili, sono co-
stituiti da un cuscino, a gonfiaggio istanta-
neo, che ha il compito di proteggere il to-
race degli occupanti in caso di urto late-
rale di severità medioalta.AIR BAG LATERALI
PROTEZIONE TESTA
(WINDOW BAG) fig. 17
(dove previsti)
Sono costituiti da due cuscini a “tendina”
uno posto sul lato destro ed uno sul lato
sinistro del veicolo, alloggiati dietro i ri-
vestimenti laterali del tetto e coperti da
apposite finizioni.
Hanno il compito di proteggere la testa
degli occupanti anteriori in caso di urto la-
terale, grazie all’ampia superficie di svilup-
po dei cuscini.
AVVERTENZA La migliore protezione da
parte del sistema in caso di urto laterale si
ha mantenendo una corretta posizione sul
sedile, permettendo in tal modo un cor-
retto dispiegamento degli air bag laterali.
fig. 16F0N0140mfig. 17F0N0133m
AVVERTENZA L’attivazione degli air bag
frontali e/o laterali è anche possibile qua-
lora il veicolo sia sottoposto a forti urti
che interessano la zona sottoscocca, co-
me ad esempio urti violenti contro gradi-
ni, marciapiedi o risalti fissi del suolo, ca-
dute del veicolo in grandi buche o avval-
lamenti stradali.
AVVERTENZA L’entrata in funzione degli
air bag libera una piccola quantità di pol-
veri. Queste polveri non sono nocive e
non indicano un principio di incendio; inol-
tre la superficie del cuscino dispiegato e
l’interno del veicolo possono venire rico-
perti da un residuo polveroso: questa pol-
vere può irritare la pelle e gli occhi. Nel
caso di esposizione lavarsi con sapone
neutro ed acqua.
Le scadenze relative alla carica pirotecni-
ca ed al contatto spiralato sono indicate
nell’apposita targhetta ubicata nel casset-
to portaoggetti. All’avvicinarsi di queste
scadenze rivolgersi alla Rete Assistenzia-
le Fiat per la loro sostituzione.
AVVERTENZA Nel caso di un incidente
in cui si sia attivato uno qualunque dei di-
spositivi di sicurezza, rivolgersi alla Rete
Assistenziale Fiat per far sostituire quelli
attivati e per far verificare l’integrità del-
l’impianto.
Tutti gli interventi di controllo, riparazio-
ne e sostituzione riguardanti l’air bag de-
vono essere effettuati presso la Rete As-
sistenziale Fiat.
