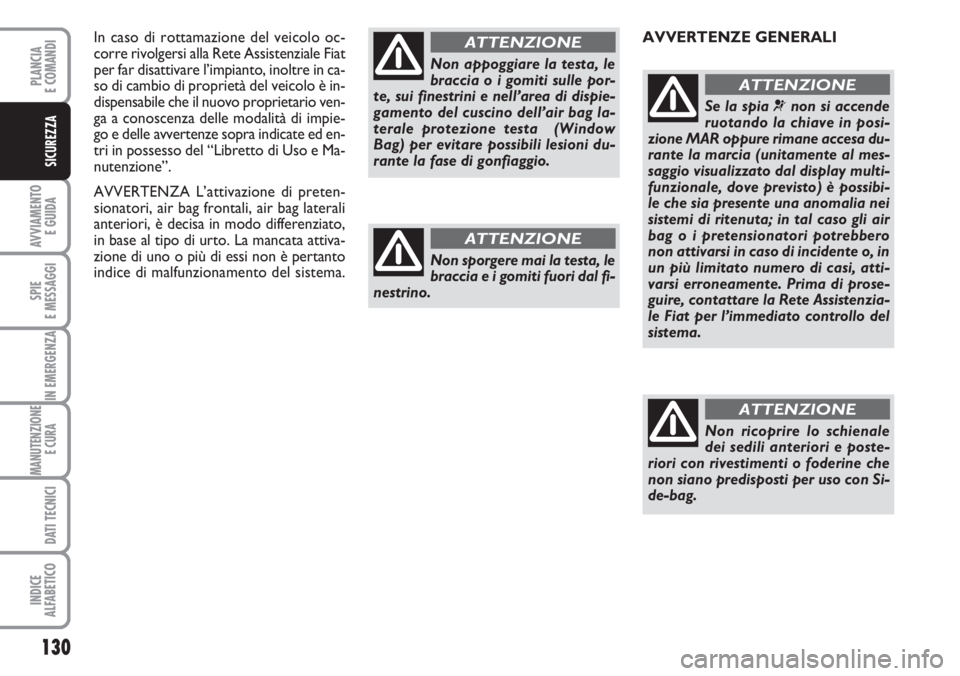

In caso di rottamazione del veicolo oc-
corre rivolgersi alla Rete Assistenziale Fiat
per far disattivare l’impianto, inoltre in ca-
so di cambio di proprietà del veicolo è in-
dispensabile che il nuovo proprietario ven-
ga a conoscenza delle modalità di impie-
go e delle avvertenze sopra indicate ed en-
tri in possesso del “Libretto di Uso e Ma-
nutenzione”.
AVVERTENZA L’attivazione di preten-
sionatori, air bag frontali, air bag laterali
anteriori, è decisa in modo differenziato,
in base al tipo di urto. La mancata attiva-
zione di uno o più di essi non è pertanto
indice di malfunzionamento del sistema.
Non appoggiare la testa, le
braccia o i gomiti sulle por-
te, sui finestrini e nell’area di dispie-
gamento del cuscino dell’air bag la-
terale protezione testa (Window
Bag) per evitare possibili lesioni du-
rante la fase di gonfiaggio.
ATTENZIONE
Non sporgere mai la testa, le
braccia e i gomiti fuori dal fi-
nestrino.
ATTENZIONE
AVVERTENZE GENERALI
Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia (unitamente al mes-
saggio visualizzato dal display multi-
funzionale, dove previsto) è possibi-
le che sia presente una anomalia nei
sistemi di ritenuta; in tal caso gli air
bag o i pretensionatori potrebbero
non attivarsi in caso di incidente o, in
un più limitato numero di casi, atti-
varsi erroneamente. Prima di prose-
guire, contattare la Rete Assistenzia-
le Fiat per l’immediato controllo del
sistema.
ATTENZIONE
Non ricoprire lo schienale
dei sedili anteriori e poste-
riori con rivestimenti o foderine che
non siano predisposti per uso con Si-
de-bag.
ATTENZIONE

131
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

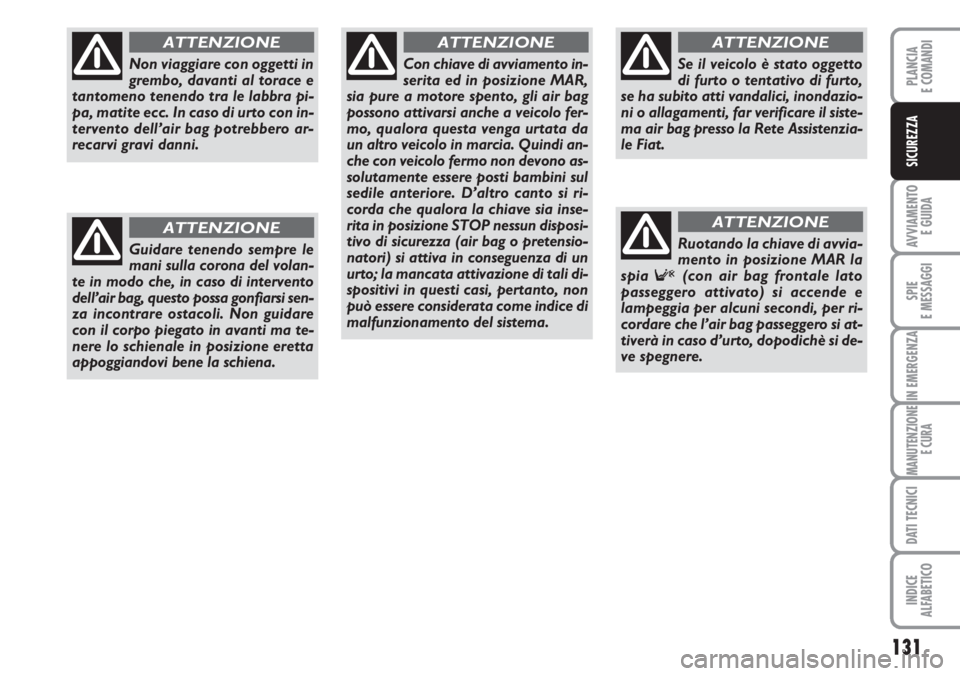

Non viaggiare con oggetti in
grembo, davanti al torace e
tantomeno tenendo tra le labbra pi-
pa, matite ecc. In caso di urto con in-
tervento dell’air bag potrebbero ar-
recarvi gravi danni.
ATTENZIONE
Guidare tenendo sempre le
mani sulla corona del volan-
te in modo che, in caso di intervento
dell’air bag, questo possa gonfiarsi sen-
za incontrare ostacoli. Non guidare
con il corpo piegato in avanti ma te-
nere lo schienale in posizione eretta
appoggiandovi bene la schiena.
ATTENZIONE
Con chiave di avviamento in-
serita ed in posizione MAR,
sia pure a motore spento, gli air bag
possono attivarsi anche a veicolo fer-
mo, qualora questa venga urtata da
un altro veicolo in marcia. Quindi an-
che con veicolo fermo non devono as-
solutamente essere posti bambini sul
sedile anteriore. D’altro canto si ri-
corda che qualora la chiave sia inse-
rita in posizione STOP nessun disposi-
tivo di sicurezza (air bag o pretensio-
natori) si attiva in conseguenza di un
urto; la mancata attivazione di tali di-
spositivi in questi casi, pertanto, non
può essere considerata come indice di
malfunzionamento del sistema.
ATTENZIONE
Se il veicolo è stato oggetto
di furto o tentativo di furto,
se ha subito atti vandalici, inondazio-
ni o allagamenti, far verificare il siste-
ma air bag presso la Rete Assistenzia-
le Fiat.
ATTENZIONE
Ruotando la chiave di avvia-
mento in posizione MAR la
spia
F(con air bag frontale lato
passeggero attivato) si accende e
lampeggia per alcuni secondi, per ri-
cordare che l’air bag passeggero si at-
tiverà in caso d’urto, dopodichè si de-
ve spegnere.
ATTENZIONE

132
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

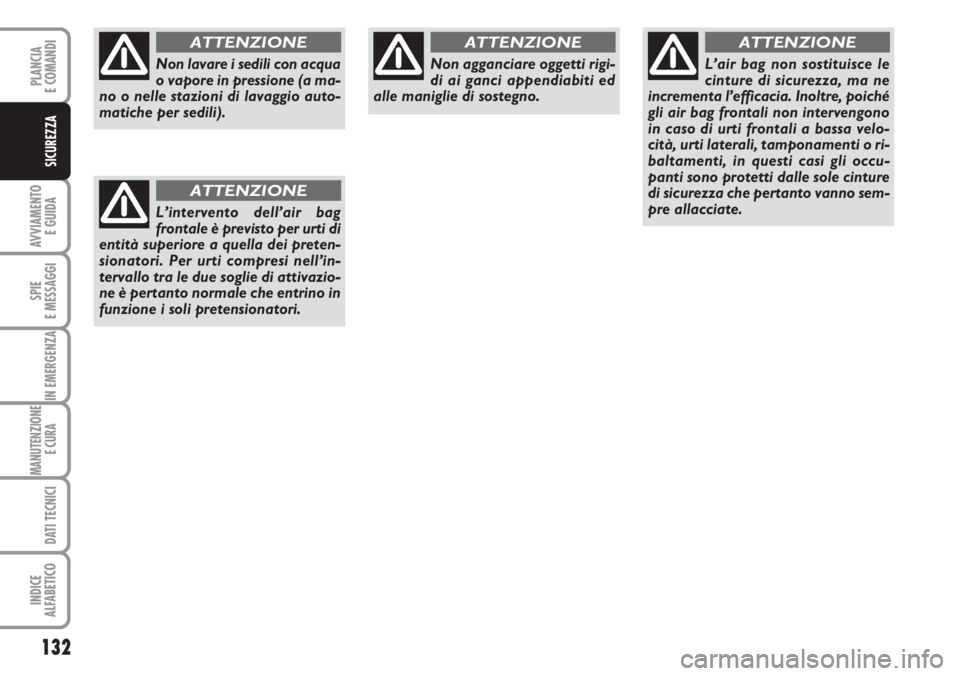

Non lavare i sedili con acqua
o vapore in pressione (a ma-
no o nelle stazioni di lavaggio auto-
matiche per sedili).
ATTENZIONE
L’intervento dell’air bag
frontale è previsto per urti di
entità superiore a quella dei preten-
sionatori. Per urti compresi nell’in-
tervallo tra le due soglie di attivazio-
ne è pertanto normale che entrino in
funzione i soli pretensionatori.
ATTENZIONE
Non agganciare oggetti rigi-
di ai ganci appendiabiti ed
alle maniglie di sostegno.
ATTENZIONE
L’air bag non sostituisce le
cinture di sicurezza, ma ne
incrementa l’efficacia. Inoltre, poiché
gli air bag frontali non intervengono
in caso di urti frontali a bassa velo-
cità, urti laterali, tamponamenti o ri-
baltamenti, in questi casi gli occu-
panti sono protetti dalle sole cinture
di sicurezza che pertanto vanno sem-
pre allacciate.
ATTENZIONE

133
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

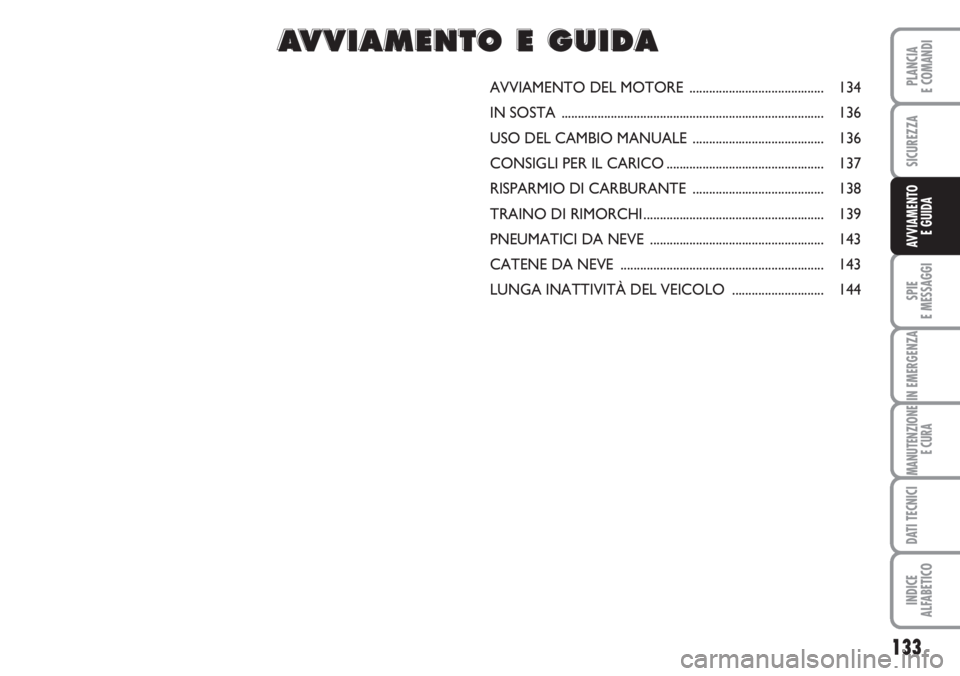

AVVIAMENTO DEL MOTORE ......................................... 134
IN SOSTA ................................................................................ 136
USO DEL CAMBIO MANUALE ........................................ 136
CONSIGLI PER IL CARICO ................................................ 137
RISPARMIO DI CARBURANTE ........................................ 138
TRAINO DI RIMORCHI ....................................................... 139
PNEUMATICI DA NEVE ..................................................... 143
CATENE DA NEVE .............................................................. 143
LUNGA INATTIVITÀ DEL VEICOLO ............................ 144
A A
V V
V V
I I
A A
M M
E E
N N
T T
O O
E E
G G
U U
I I
D D
A A

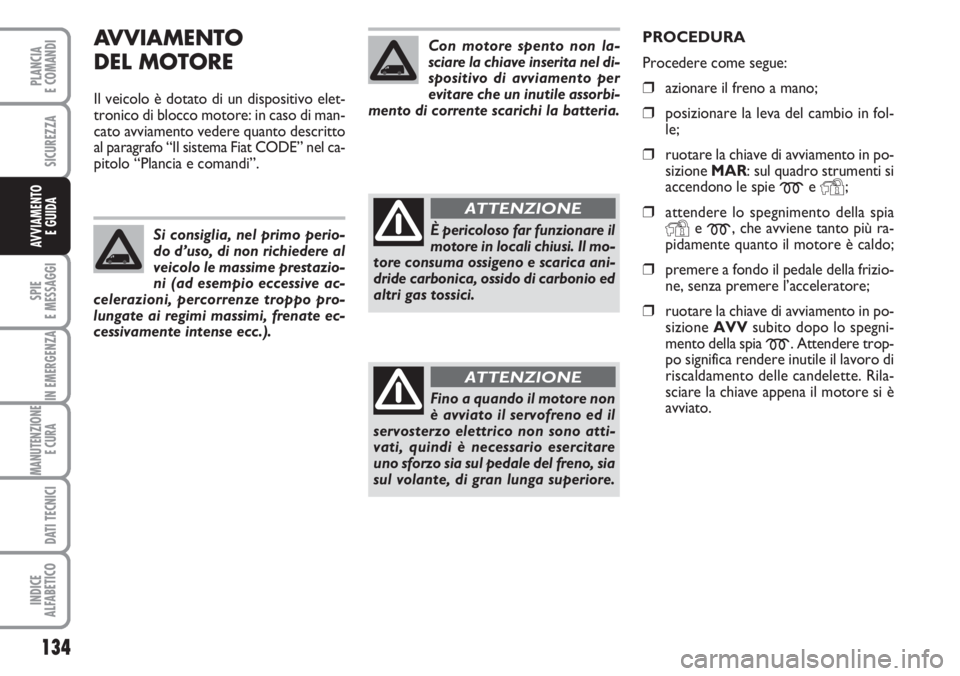

AVVIAMENTO
DEL MOTORE
Il veicolo è dotato di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Plancia e comandi”.
134
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDASi consiglia, nel primo perio-
do d’uso, di non richiedere al
veicolo le massime prestazio-
ni (ad esempio eccessive ac-
celerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave inserita nel di-
spositivo di avviamento per
evitare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore.
ATTENZIONE
PROCEDURA
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in fol-
le;
❒ruotare la chiave di avviamento in po-
sizione MAR: sul quadro strumenti si
accendono le spie
me Y;
❒attendere lo spegnimento della spia
Ye m, che avviene tanto più ra-
pidamente quanto il motore è caldo;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione AVVsubito dopo lo spegni-
mento della spia
m. Attendere trop-
po significa rendere inutile il lavoro di
riscaldamento delle candelette. Rila-
sciare la chiave appena il motore si è
avviato.

135
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

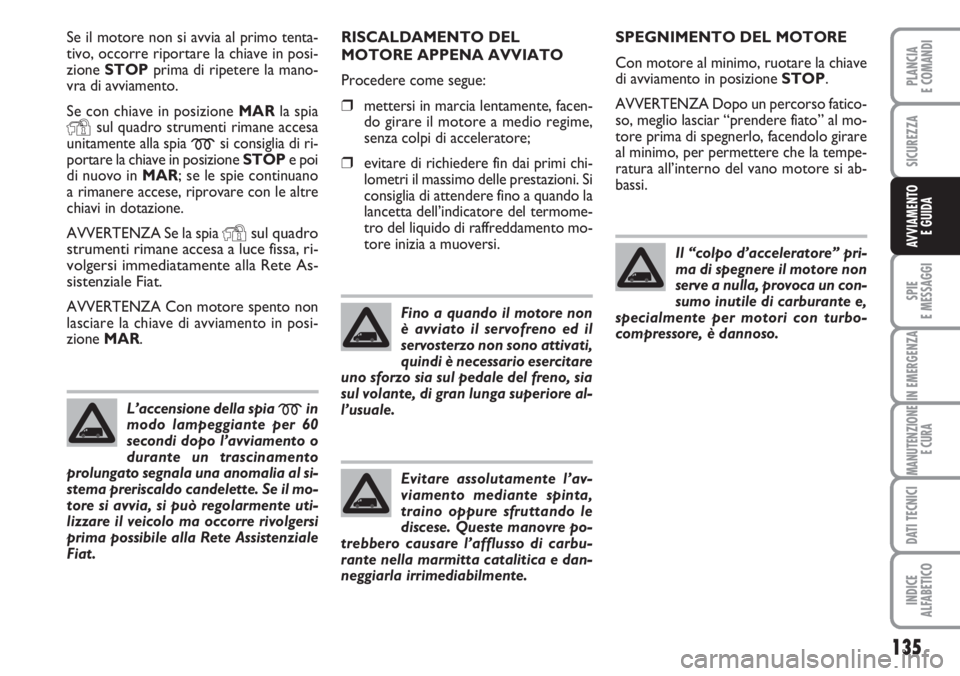

Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione STOPprima di ripetere la mano-
vra di avviamento.
Se con chiave in posizione MARla spia
Ysul quadro strumenti rimane accesa
unitamente alla spia
msi consiglia di ri-
portare la chiave in posizione STOPe poi
di nuovo in MAR; se le spie continuano
a rimanere accese, riprovare con le altre
chiavi in dotazione.
AVVERTENZA Se la spia
Ysul quadro
strumenti rimane accesa a luce fissa, ri-
volgersi immediatamente alla Rete As-
sistenziale Fiat.
AVVERTENZA Con motore spento non
lasciare la chiave di avviamento in posi-
zione MAR.
L’accensione della spia
min
modo lampeggiante per 60
secondi dopo l’avviamento o
durante un trascinamento
prolungato segnala una anomalia al si-
stema preriscaldo candelette. Se il mo-
tore si avvia, si può regolarmente uti-
lizzare il veicolo ma occorre rivolgersi
prima possibile alla Rete Assistenziale
Fiat.
RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facen-
do girare il motore a medio regime,
senza colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termome-
tro del liquido di raffreddamento mo-
tore inizia a muoversi.
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo non sono attivati,
quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore al-
l’usuale.
Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di carbu-
rante nella marmitta catalitica e dan-
neggiarla irrimediabilmente.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di carburante e,
specialmente per motori con turbo-
compressore, è dannoso.

136
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO

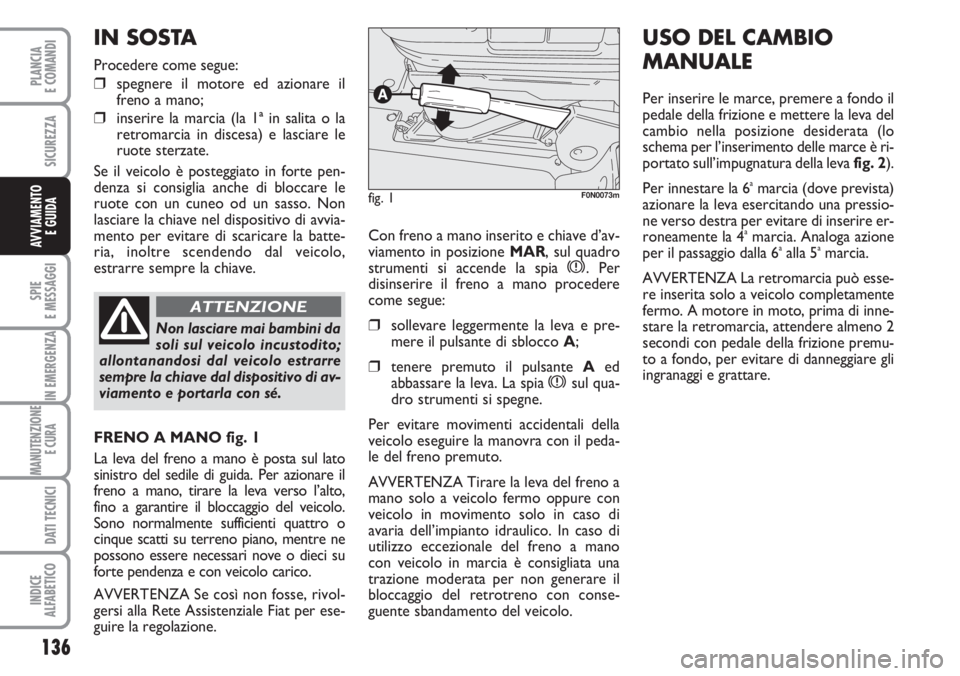

E GUIDACon freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia
x. Per
disinserire il freno a mano procedere
come segue:
❒sollevare leggermente la leva e pre-
mere il pulsante di sblocco A;
❒tenere premuto il pulsante Aed
abbassare la leva. La spia xsul qua-
dro strumenti si spegne.
Per evitare movimenti accidentali della
veicolo eseguire la manovra con il peda-
le del freno premuto.
AVVERTENZA Tirare la leva del freno a
mano solo a veicolo fermo oppure con
veicolo in movimento solo in caso di
avaria dell’impianto idraulico. In caso di
utilizzo eccezionale del freno a mano
con veicolo in marcia è consigliata una
trazione moderata per non generare il
bloccaggio del retrotreno con conse-
guente sbandamento del veicolo.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il
freno a mano;
❒inserire la marcia (la 1ª in salita o la
retromarcia in discesa) e lasciare le
ruote sterzate.
Se il veicolo è posteggiato in forte pen-
denza si consiglia anche di bloccare le
ruote con un cuneo od un sasso. Non
lasciare la chiave nel dispositivo di avvia-
mento per evitare di scaricare la batte-
ria, inoltre scendendo dal veicolo,
estrarre sempre la chiave.
FRENO A MANO fig. 1
La leva del freno a mano è posta sul lato
sinistro del sedile di guida. Per azionare il
freno a mano, tirare la leva verso l’alto,
fino a garantire il bloccaggio del veicolo.
Sono normalmente sufficienti quattro o
cinque scatti su terreno piano, mentre ne
possono essere necessari nove o dieci su
forte pendenza e con veicolo carico.
AVVERTENZA Se così non fosse, rivol-
gersi alla Rete Assistenziale Fiat per ese-
guire la regolazione.
Non lasciare mai bambini da
soli sul veicolo incustodito;
allontanandosi dal veicolo estrarre
sempre la chiave dal dispositivo di av-
viamento e portarla con sé.
ATTENZIONE
fig. 1F0N0073m
USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo
schema per l’inserimento delle marce è ri-
portato sull’impugnatura della leva fig. 2).
Per innestare la 6
amarcia (dove prevista)
azionare la leva esercitando una pressio-
ne verso destra per evitare di inserire er-
roneamente la 4
amarcia. Analoga azione
per il passaggio dalla 6aalla 5amarcia.
AVVERTENZA La retromarcia può esse-
re inserita solo a veicolo completamente
fermo. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.

137
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

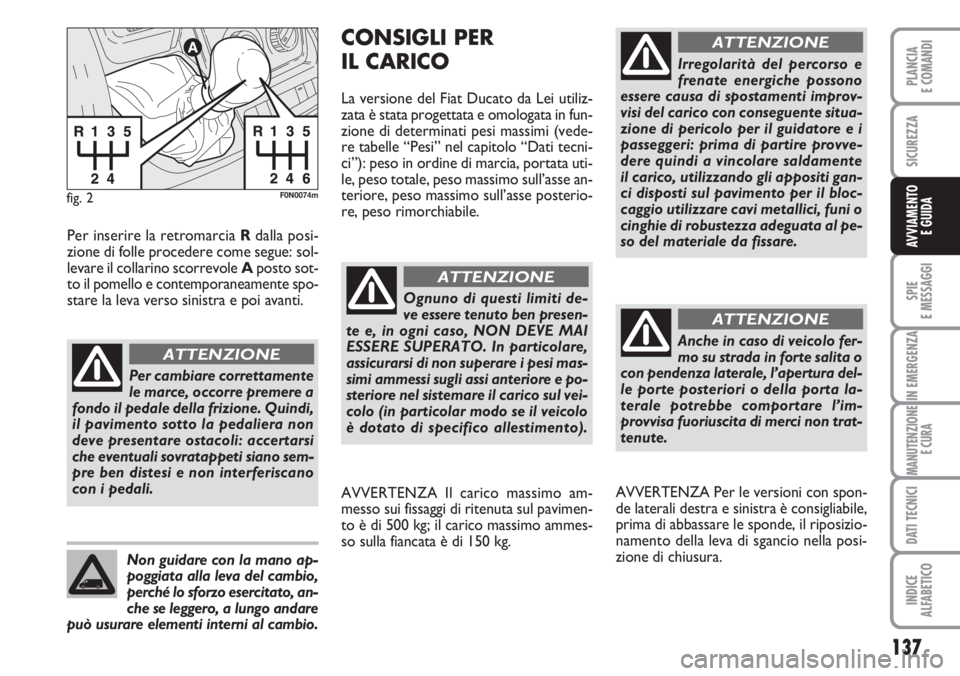

fig. 2F0N0074m
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato, an-
che se leggero, a lungo andare
può usurare elementi interni al cambio.
Per inserire la retromarcia R dalla posi-
zione di folle procedere come segue: sol-
levare il collarino scorrevole Aposto sot-
to il pomello e contemporaneamente spo-
stare la leva verso sinistra e poi avanti.
CONSIGLI PER
IL CARICO
La versione del Fiat Ducato da Lei utiliz-
zata è stata progettata e omologata in fun-
zione di determinati pesi massimi (vede-
re tabelle “Pesi” nel capitolo “Dati tecni-
ci”): peso in ordine di marcia, portata uti-
le, peso totale, peso massimo sull’asse an-
teriore, peso massimo sull’asse posterio-
re, peso rimorchiabile.
Ognuno di questi limiti de-
ve essere tenuto ben presen-
te e, in ogni caso, NON DEVE MAI
ESSERE SUPERATO. In particolare,
assicurarsi di non superare i pesi mas-
simi ammessi sugli assi anteriore e po-
steriore nel sistemare il carico sul vei-
colo (in particolar modo se il veicolo
è dotato di specifico allestimento).Irregolarità del percorso e
frenate energiche possono
essere causa di spostamenti improv-
visi del carico con conseguente situa-
zione di pericolo per il guidatore e i
passeggeri: prima di partire provve-
dere quindi a vincolare saldamente
il carico, utilizzando gli appositi gan-
ci disposti sul pavimento per il bloc-
caggio utilizzare cavi metallici, funi o
cinghie di robustezza adeguata al pe-
so del materiale da fissare.
ATTENZIONE
ATTENZIONE
Anche in caso di veicolo fer-
mo su strada in forte salita o
con pendenza laterale, l’apertura del-
le porte posteriori o della porta la-
terale potrebbe comportare l’im-
provvisa fuoriuscita di merci non trat-
tenute.
ATTENZIONE
AVVERTENZA Il carico massimo am-
messo sui fissaggi di ritenuta sul pavimen-
to è di 500 kg; il carico massimo ammes-
so sulla fiancata è di 150 kg.AVVERTENZA Per le versioni con spon-
de laterali destra e sinistra è consigliabile,
prima di abbassare le sponde, il riposizio-
namento della leva di sgancio nella posi-
zione di chiusura.

138
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
RISPARMIO
DI CARBURANTE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di carburante ed un con-
tenimento delle emissioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione del veicolo
Curare la manutenzione del veicolo ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso del veicolo (soprattutto nel traf-
fico urbano), ed il suo assetto influenza-
no fortemente i consumi e la stabilità.Portapacchi/portasci
Togliere il portapacchi od il portascì dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
del veicolo influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente, provocando di conseguenza un au-
mento del consumo di carburante (fino a
+25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (fino a +20% mediamen-
te): quando la temperatura esterna lo con-
sente utilizzare preferibilmente gli aera-
tori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.
Se vuole trasportare benzi-
na in una tanica di riserva,
occorre farlo nel rispetto delle dispo-
sizioni di legge, usando solamente
una tanica omologata e fissata ade-
guatamente agli occhielli di ancorag-
gio carico. Anche così tuttavia si au-
menta il rischio di incendio in caso di
incidente.
ATTENZIONE
Oltre a queste precauzioni di carattere ge-
nerale, alcuni semplici accorgimenti pos-
sono migliorare la sicurezza di guida, il
confort di marcia, la durata del veicolo:
❒distribuire il carico sul pianale in mo-
do uniforme: qualora si renda neces-
sario concentrarlo in una sola zona,
scegliere la parte intermedia fra i due
assi;
❒ricordarsi che più il carico è in posi-
zione bassa più si abbassa il baricentro
del veicolo, facilitando una guida sicu-
ra: collocare quindi sempre in basso le
merci più pesanti;
❒ricordarsi infine che il comportamen-
to dinamico del veicolo è influenzato
dal peso trasportato: in particolare gli
spazi di frenata si allungano, special-
mente ad alta velocità.

139
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

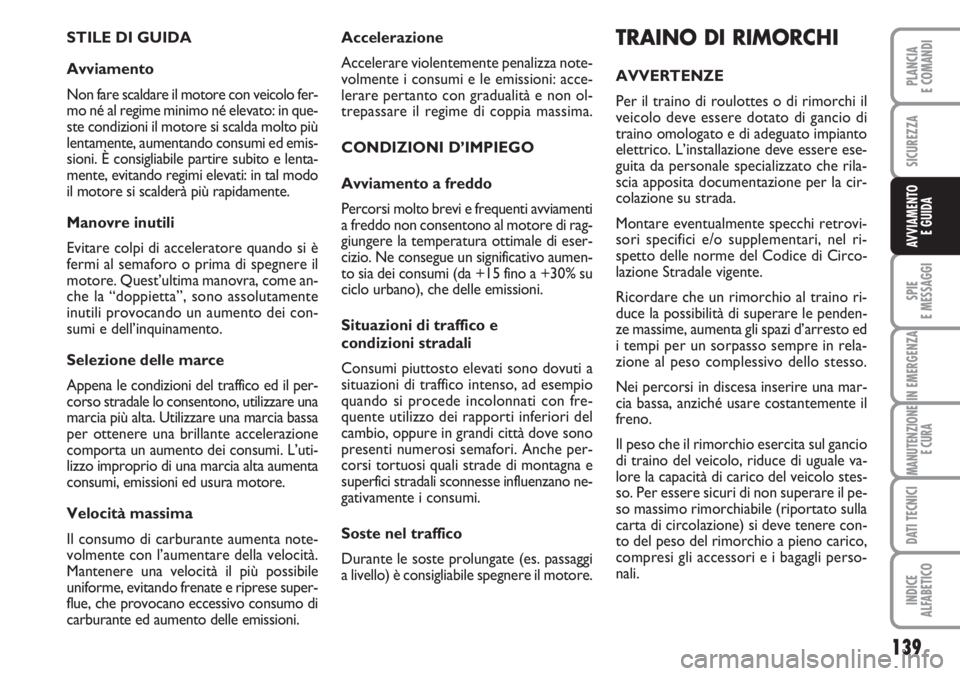

Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore.TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi il
veicolo deve essere dotato di gancio di
traino omologato e di adeguato impianto
elettrico. L’installazione deve essere ese-
guita da personale specializzato che rila-
scia apposita documentazione per la cir-
colazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto ed
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.
Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino del veicolo, riduce di uguale va-
lore la capacità di carico del veicolo stes-
so. Per essere sicuri di non superare il pe-
so massimo rimorchiabile (riportato sulla
carta di circolazione) si deve tenere con-
to del peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli perso-
nali. STILE DI GUIDA
Avviamento
Non fare scaldare il motore con veicolo fer-
mo né al regime minimo né elevato: in que-
ste condizioni il motore si scalda molto più
lentamente, aumentando consumi ed emis-
sioni. È consigliabile partire subito e lenta-
mente, evitando regimi elevati: in tal modo
il motore si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili provocando un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare una
marcia più alta. Utilizzare una marcia bassa
per ottenere una brillante accelerazione
comporta un aumento dei consumi. L’uti-
lizzo improprio di una marcia alta aumenta
consumi, emissioni ed usura motore.
Velocità massima
Il consumo di carburante aumenta note-
volmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese super-
flue, che provocano eccessivo consumo di
carburante ed aumento delle emissioni.
