FIAT DUCATO 2008 Instrukcja obsługi (in Polish)

OSTRZEŻENIE Funkcja blokowania silnika
gwarantowana jest przez Fiat CODE, który uaktywnia
się automatycznie po wyciągnięciu kluczyka z wyłącznika
zapłonu.
WŁĄCZANIE ALARMU
Gdy zamknięte są drzwi i pokrywy, a kluczyk
w wyłączniku zapłonu znajduje się w położeniu STOP lub
jest wyciągnięty, skieruj kluczyk z pilotem w stronę
samochodu, a następnie naciśnij i zwolnij przycisk
„blokowania”.
Za wyjątkiem niektórych rynków, układ wyemituje
sygnał akustyczny („BIP”) i uaktywni blokadę drzwi.
Włączenie alarmu poprzedzone jest fazą
autodiagnostyki: w przypadku gdy zostanie rozpoznana
usterka, system emituje nowy sygnał akustyczny.
W tym przypadku wyłącz alarm naciskając przycisk
„odblokowania drzwi/odblokowania komory
ładunkowej”, sprawdź czy nastąpiło zamknięcie drzwi
i pokrywy komory silnika i ponownie uruchom alarm
naciskając przycisk „odblokowania”.
W przeciwnym razie nieprawidłowo zamknięte drzwi lub
pokrywy zostaną wyłączone spod kontroli alarmu.
Jeżeli, pomimo dokładnie zamkniętych drzwi pokrywy
komory silnika i bagażnika, system alarmowy wyemituje
sygnał akustyczny, oznacza to, że zostało rozpoznane

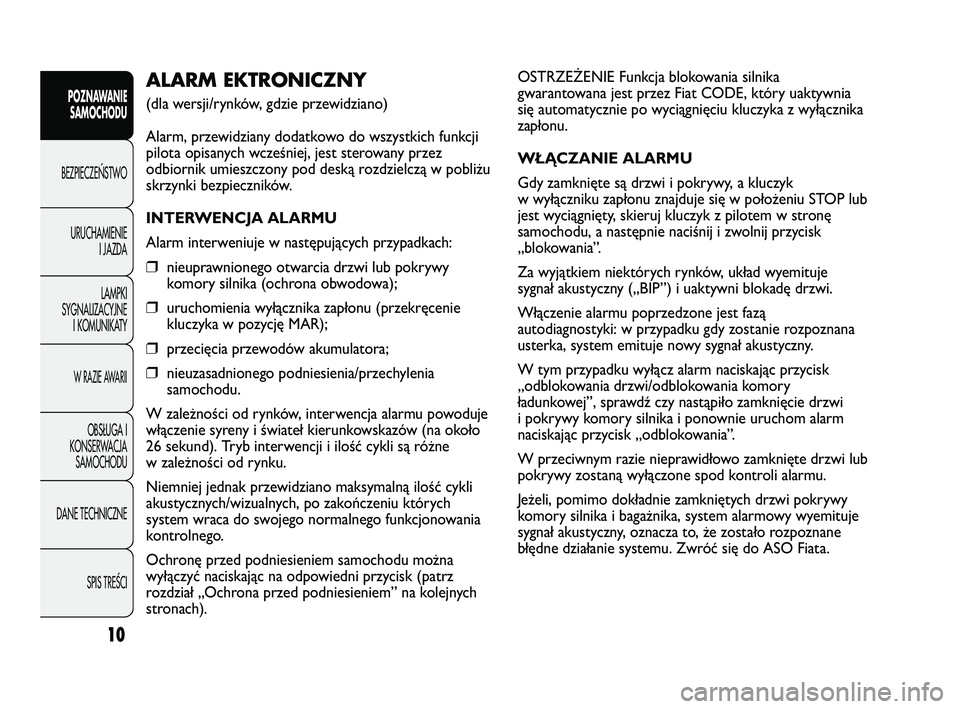

błędne działanie systemu. Zwróć się do ASO Fiata.ALARM EKTRONICZNY
(dla wersji/rynków, gdzie przewidziano)
Alarm, przewidziany dodatkowo do wszystkich funkcji
pilota opisanych wcześniej, jest sterowany przez
odbiornik umieszczony pod deską rozdzielczą w pobliżu
skrzynki bezpieczników.
INTERWENCJA ALARMU
Alarm interweniuje w następujących przypadkach:
❒nieuprawnionego otwarcia drzwi lub pokrywy
komory silnika (ochrona obwodowa);
❒uruchomienia wyłącznika zapłonu (przekręcenie
kluczyka w pozycję MAR);
❒przecięcia przewodów akumulatora;
❒nieuzasadnionego podniesienia/przechylenia
samochodu.
W zależności od rynków, interwencja alarmu powoduje
włączenie syreny i świateł kierunkowskazów (na około
26 sekund). Tryb interwencji i ilość cykli są różne
w zależności od rynku.
Niemniej jednak przewidziano maksymalną ilość cykli
akustycznych/wizualnych, po zakończeniu których
system wraca do swojego normalnego funkcjonowania
kontrolnego.
Ochronę przed podniesieniem samochodu można
wyłączyć naciskając na odpowiedni przycisk (patrz
rozdział „Ochrona przed podniesieniem” na kolejnych
stronach).
10
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 10

11
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0232mrys. 9

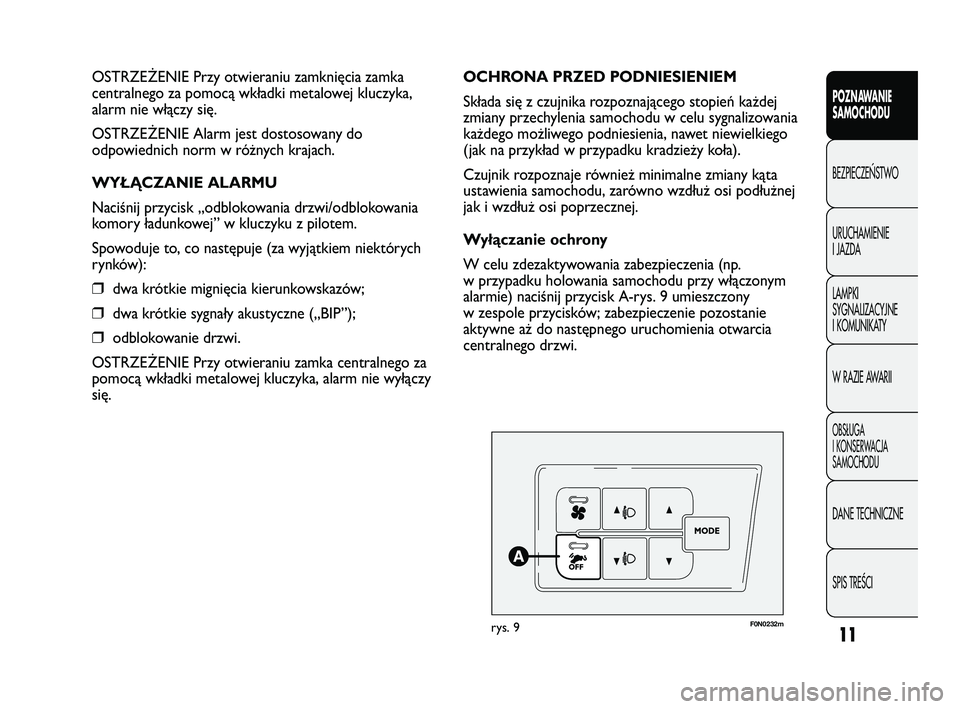

OCHRONA PRZED PODNIESIENIEM
Składa się z czujnika rozpoznającego stopień każdej
zmiany przechylenia samochodu w celu sygnalizowania
każdego możliwego podniesienia, nawet niewielkiego
(jak na przykład w przypadku kradzieży koła).
Czujnik rozpoznaje również minimalne zmiany kąta
ustawienia samochodu, zarówno wzdłuż osi podłużnej
jak i wzdłuż osi poprzecznej.
Wyłączanie ochrony
W celu zdezaktywowania zabezpieczenia (np.
w przypadku holowania samochodu przy włączonym
alarmie) naciśnij przycisk A-rys. 9 umieszczony
w zespole przycisków; zabezpieczenie pozostanie
aktywne aż do następnego uruchomienia otwarcia
centralnego drzwi. OSTRZEŻENIE Przy otwieraniu zamknięcia zamka
centralnego za pomocą wkładki metalowej kluczyka,
alarm nie włączy się.
OSTRZEŻENIE Alarm jest dostosowany do
odpowiednich norm w różnych krajach.
WYŁĄCZANIE ALARMU
Naciśnij przycisk „odblokowania drzwi/odblokowania
komory ładunkowej” w kluczyku z pilotem.
Spowoduje to, co następuje (za wyjątkiem niektórych
rynków):
❒dwa krótkie mignięcia kierunkowskazów;
❒dwa krótkie sygnały akustyczne („BIP”);
❒odblokowanie drzwi.
OSTRZEŻENIE Przy otwieraniu zamka centralnego za
pomocą wkładki metalowej kluczyka, alarm nie wyłączy
się.
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 11

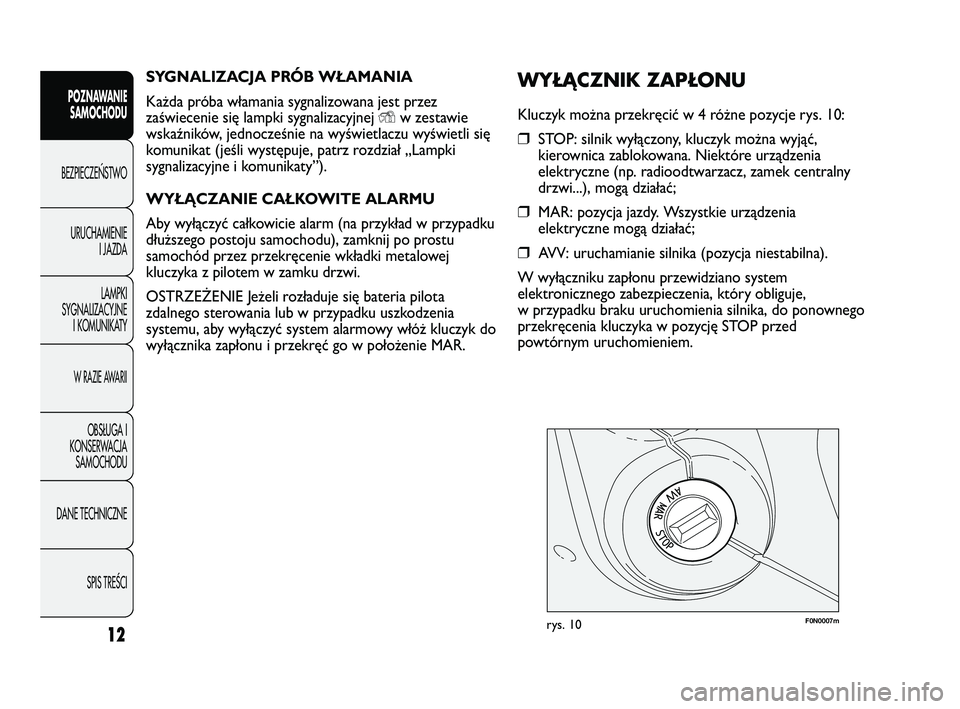

SYGNALIZACJA PRÓB WŁAMANIA
Każda próba włamania sygnalizowana jest przez
zaświecenie się lampki sygnalizacyjnej
Yw zestawie
wskaźników, jednocześnie na wyświetlaczu wyświetli się
komunikat (jeśli występuje, patrz rozdział „Lampki
sygnalizacyjne i komunikaty”).
WYŁĄCZANIE CAŁKOWITE ALARMU
Aby wyłączyć całkowicie alarm (na przykład w przypadku
dłuższego postoju samochodu), zamknij po prostu
samochód przez przekręcenie wkładki metalowej
kluczyka z pilotem w zamku drzwi.
OSTRZEŻENIE Jeżeli rozładuje się bateria pilota
zdalnego sterowania lub w przypadku uszkodzenia
systemu, aby wyłączyć system alarmowy włóż kluczyk do
wyłącznika zapłonu i przekręć go w położenie MAR.
12
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
WYŁĄCZNIK ZAPŁONU
Kluczyk można przekręcić w 4 różne pozycje rys. 10:
❒STOP: silnik wyłączony, kluczyk można wyjąć,
kierownica zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz, zamek centralny
drzwi...), mogą działać;
❒MAR: pozycja jazdy. Wszystkie urządzenia
elektryczne mogą działać;
❒AVV: uruchamianie silnika (pozycja niestabilna).
W wyłączniku zapłonu przewidziano system
elektronicznego zabezpieczenia, który obliguje,
w przypadku braku uruchomienia silnika, do ponownego
przekręcenia kluczyka w pozycję STOP przed
powtórnym uruchomieniem.
F0N0007mrys. 10
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 12

13
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

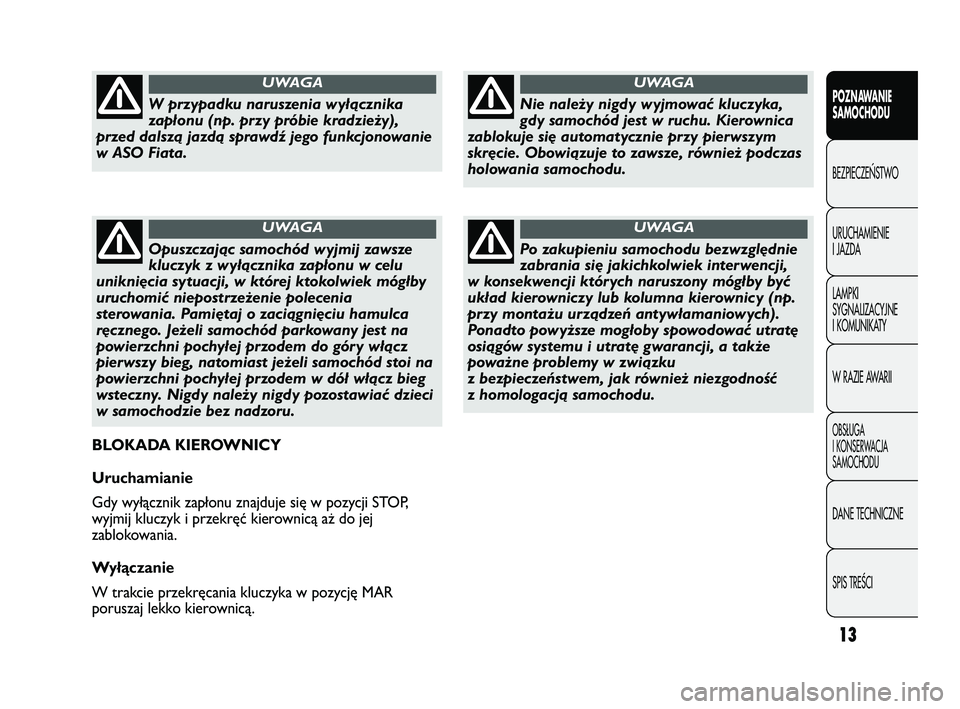

Nie należy nigdy wyjmować kluczyka,
gdy samochód jest w ruchu. Kierownica
zablokuje się automatycznie przy pierwszym
skręcie. Obowiązuje to zawsze, również podczas
holowania samochodu.
UWAGA
Po zakupieniu samochodu bezwzględnie
zabrania się jakichkolwiek interwencji,
w konsekwencji których naruszony mógłby być
układ kierowniczy lub kolumna kierownicy (np.
przy montażu urządzeń antywłamaniowych).
Ponadto powyższe mogłoby spowodować utratę
osiągów systemu i utratę gwarancji, a także
poważne problemy w związku
z bezpieczeństwem, jak również niezgodność
z homologacją samochodu.
UWAGA
W przypadku naruszenia wyłącznika
zapłonu (np. przy próbie kradzieży),
przed dalszą jazdą sprawdź jego funkcjonowanie
w ASO Fiata.
UWAGA
Opuszczając samochód wyjmij zawsze
kluczyk z wyłącznika zapłonu w celu
uniknięcia sytuacji, w której ktokolwiek mógłby
uruchomić niepostrzeżenie polecenia
sterowania. Pamiętaj o zaciągnięciu hamulca
ręcznego. Jeżeli samochód parkowany jest na
powierzchni pochyłej przodem do góry włącz
pierwszy bieg, natomiast jeżeli samochód stoi na
powierzchni pochyłej przodem w dół włącz bieg
wsteczny. Nigdy należy nigdy pozostawiać dzieci
w samochodzie bez nadzoru.
UWAGA
BLOKADA KIEROWNICY
Uruchamianie
Gdy wyłącznik zapłonu znajduje się w pozycji STOP,
wyjmij kluczyk i przekręć kierownicą aż do jej
zablokowania.
Wyłączanie
W trakcie przekręcania kluczyka w pozycję MAR
poruszaj lekko kierownicą.
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 13

14
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
14

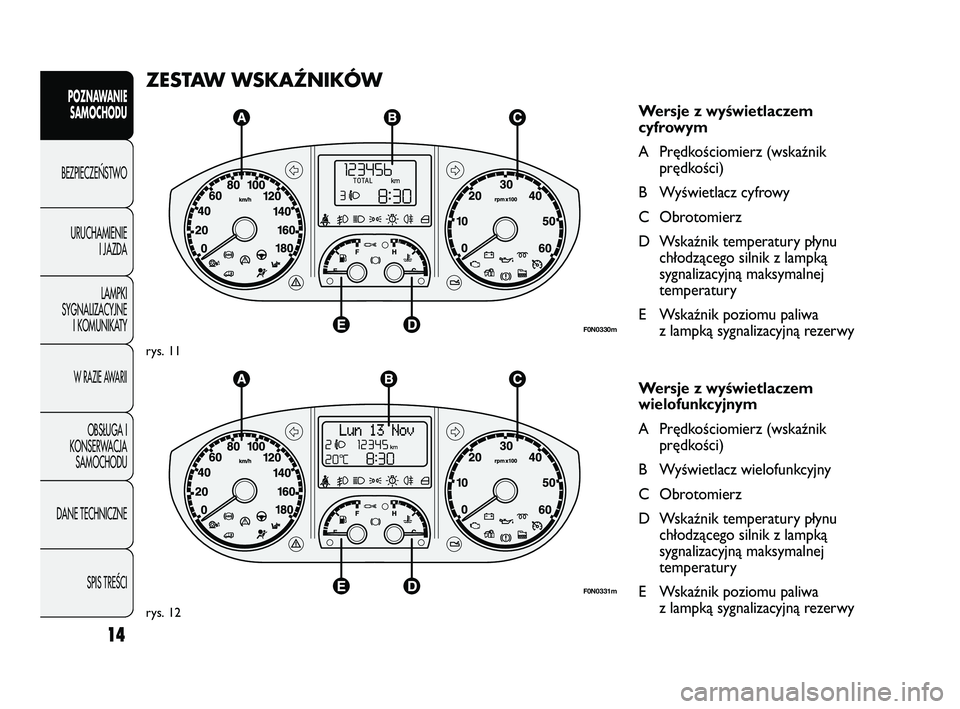

ZESTAW WSKAŹNIKÓW
Wersje z wyświetlaczem
cyfrowym
A Prędkościomierz (wskaźnik
prędkości)
B Wyświetlacz cyfrowy
C Obrotomierz
D Wskaźnik temperatury płynu
chłodzącego silnik z lampką
sygnalizacyjną maksymalnej
temperatury
E Wskaźnik poziomu paliwa
z lampką sygnalizacyjną rezerwy
Wersje z wyświetlaczem
wielofunkcyjnym
A Prędkościomierz (wskaźnik
prędkości)
B Wyświetlacz wielofunkcyjny
C Obrotomierz
D Wskaźnik temperatury płynu
chłodzącego silnik z lampką
sygnalizacyjną maksymalnej
temperatury
E Wskaźnik poziomu paliwa
z lampką sygnalizacyjną rezerwy
F0N0330m
rys. 11
F0N0331m
rys. 12
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 14

15
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
15
F0N0332mrys. 13F0N0013mrys. 14

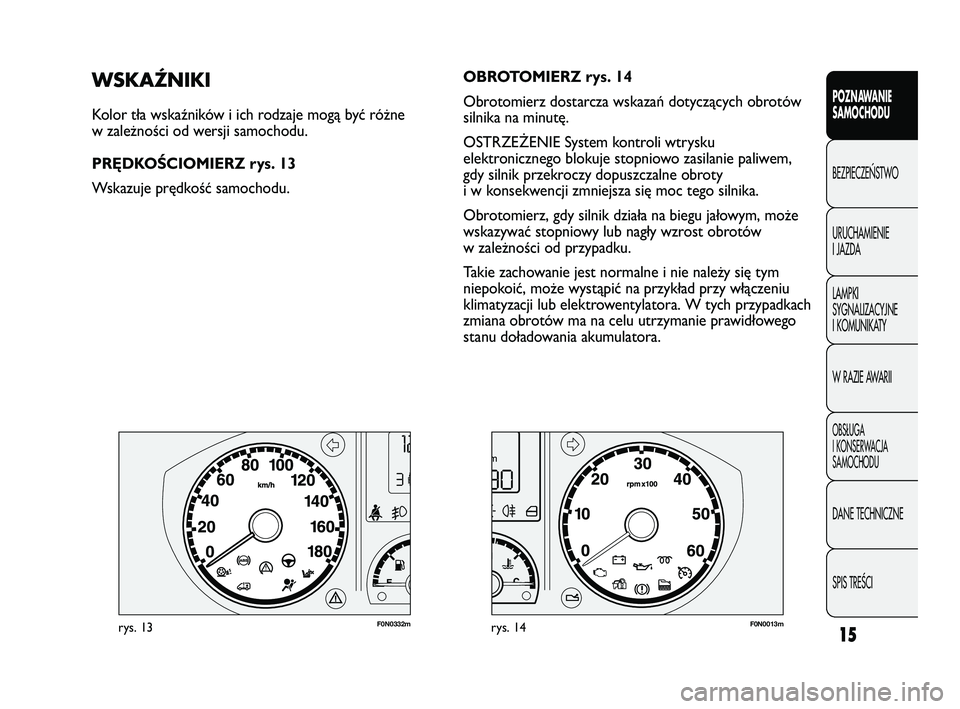

OBROTOMIERZ rys. 14
Obrotomierz dostarcza wskazań dotyczących obrotów
silnika na minutę.
OSTRZEŻENIE System kontroli wtrysku
elektronicznego blokuje stopniowo zasilanie paliwem,
gdy silnik przekroczy dopuszczalne obroty
i w konsekwencji zmniejsza się moc tego silnika.
Obrotomierz, gdy silnik działa na biegu jałowym, może
wskazywać stopniowy lub nagły wzrost obrotów
w zależności od przypadku.
Takie zachowanie jest normalne i nie należy się tym
niepokoić, może wystąpić na przykład przy włączeniu
klimatyzacji lub elektrowentylatora. W tych przypadkach
zmiana obrotów ma na celu utrzymanie prawidłowego
stanu doładowania akumulatora.WSKAŹNIKI
Kolor tła wskaźników i ich rodzaje mogą być różne
w zależności od wersji samochodu.
PRĘDKOŚCIOMIERZ rys. 13
Wskazuje prędkość samochodu.
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 15

F0N0014mrys. 15F0N0015mrys. 16

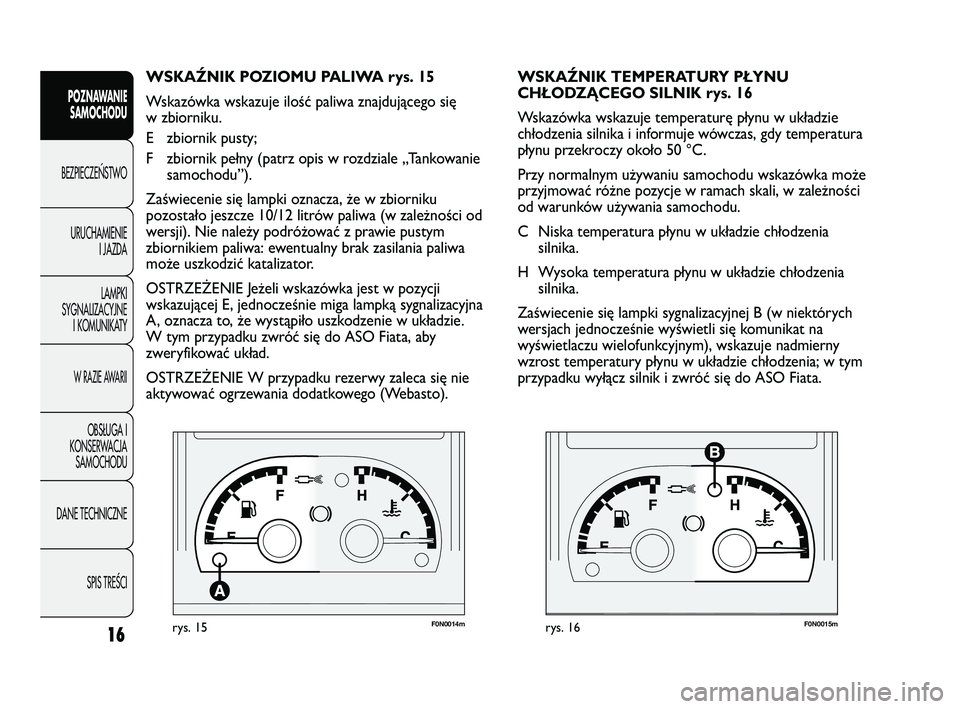

WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 16
Wskazówka wskazuje temperaturę płynu w układzie
chłodzenia silnika i informuje wówczas, gdy temperatura
płynu przekroczy około 50 °C.
Przy normalnym używaniu samochodu wskazówka może
przyjmować różne pozycje w ramach skali, w zależności
od warunków używania samochodu.
C Niska temperatura płynu w układzie chłodzenia
silnika.
H Wysoka temperatura płynu w układzie chłodzenia
silnika.
Zaświecenie się lampki sygnalizacyjnej B (w niektórych
wersjach jednocześnie wyświetli się komunikat na
wyświetlaczu wielofunkcyjnym), wskazuje nadmierny
wzrost temperatury płynu w układzie chłodzenia; w tym
przypadku wyłącz silnik i zwróć się do ASO Fiata. WSKAŹNIK POZIOMU PALIWA rys. 15
Wskazówka wskazuje ilość paliwa znajdującego się
w zbiorniku.
E zbiornik pusty;
F zbiornik pełny (patrz opis w rozdziale „Tankowanie
samochodu”).
Zaświecenie się lampki oznacza, że w zbiorniku
pozostało jeszcze 10/12 litrów paliwa (w zależności od
wersji). Nie należy podróżować z prawie pustym
zbiornikiem paliwa: ewentualny brak zasilania paliwa
może uszkodzić katalizator.
OSTRZEŻENIE Jeżeli wskazówka jest w pozycji
wskazującej E, jednocześnie miga lampką sygnalizacyjna
A, oznacza to, że wystąpiło uszkodzenie w układzie.
W tym przypadku zwróć się do ASO Fiata, aby
zweryfikować układ.
OSTRZEŻENIE W przypadku rezerwy zaleca się nie
aktywować ogrzewania dodatkowego (Webasto).
16
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
16
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 16

17
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Jeżeli wskazówka temperatury płynu
w układzie chłodzenia silnika ustawi się
w zakresie czerwonym, wyłącz
natychmiast silnik i zwróć się do ASO Fiata.Nieświecący się piąty symbol niekoniecznie oznacza
anomalię lub niewystarczającą ilość oleju w misce oleju.
OSTRZEŻENIE Aby stwierdzić właściwą ilość oleju,
należy mimo wszystko zawsze sprawdzać wskazanie
poziomu oleju znajdujące się na wskaźniku kontrolnym
(patrz „Sprawdzenie poziomów” w rozdziale „Obsługa
i konserwacja”).
Po kilku sekundach zniknie z wyświetlacza symbol
wskazujący ilość oleju silnikowego i:
❒jeżeli zbliża się termin obsługi okresowej, wyświetli
się pozostały dystans do tej obsługi oraz zaświeci się
lampka õw zestawie wskaźników Gdy ten okres
będzie osiągnięty na wyświetlaczu wyświetli się kilka
kresek.
❒następnie, jeżeli przewidziany termin wymiany oleju
silnikowego jest bliski upłynięcia, na górnym pasku
wyświetlacza pojawi się wartość dystansu
pozostałego do najbliższej wymiany oleju wraz
z napisem „OIL” w dolnej części wyświetlacza. Gdy
ten okres będzie osiągnięty na wyświetlaczu
wyświetli się kilka kresek.
Wersje z wyświetlaczem wielofunkcyjnym
Po przekręceniu kluczyka w wyłączniku zapłonu
w pozycję MAR na wyświetlaczu wyświetli się
w pierwszym rzędzie, przez zaświecenie się/zgaszenie

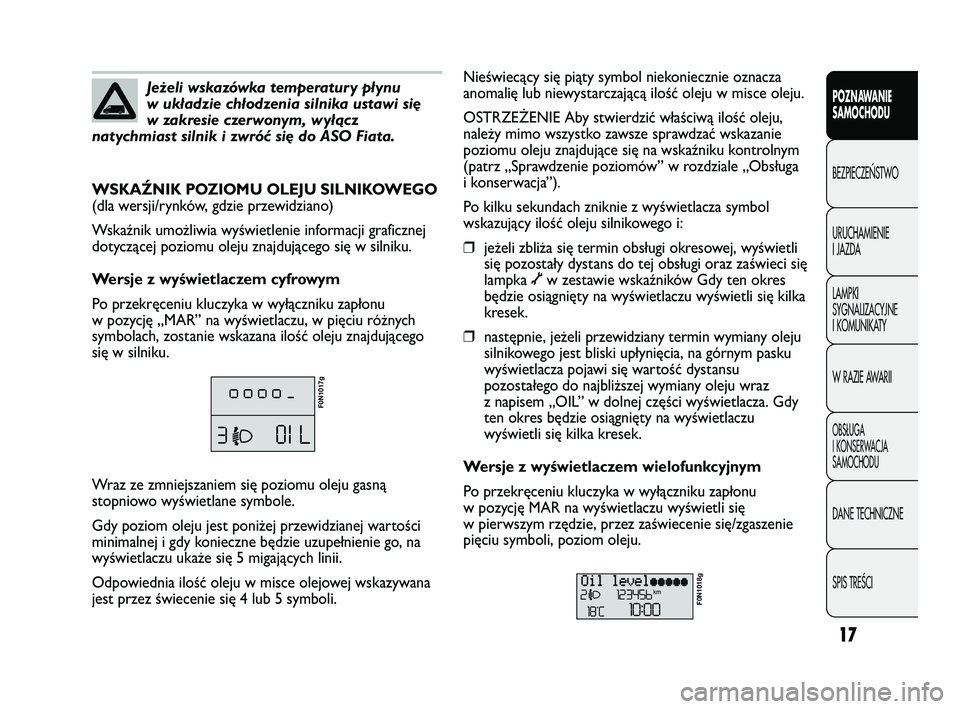

pięciu symboli, poziom oleju. WSKAŹNIK POZIOMU OLEJU SILNIKOWEGO
(dla wersji/rynków, gdzie przewidziano)
Wskaźnik umożliwia wyświetlenie informacji graficznej
dotyczącej poziomu oleju znajdującego się w silniku.
Wersje z wyświetlaczem cyfrowym
Po przekręceniu kluczyka w wyłączniku zapłonu
w pozycję „MAR” na wyświetlaczu, w pięciu różnych
symbolach, zostanie wskazana ilość oleju znajdującego
się w silniku.
F0N1017g
Wraz ze zmniejszaniem się poziomu oleju gasną
stopniowo wyświetlane symbole.
Gdy poziom oleju jest poniżej przewidzianej wartości
minimalnej i gdy konieczne będzie uzupełnienie go, na
wyświetlaczu ukaże się 5 migających linii.
Odpowiednia ilość oleju w misce olejowej wskazywana
jest przez świecenie się 4 lub 5 symboli.
F0N1018g
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 17

F0N0016mrys. 17

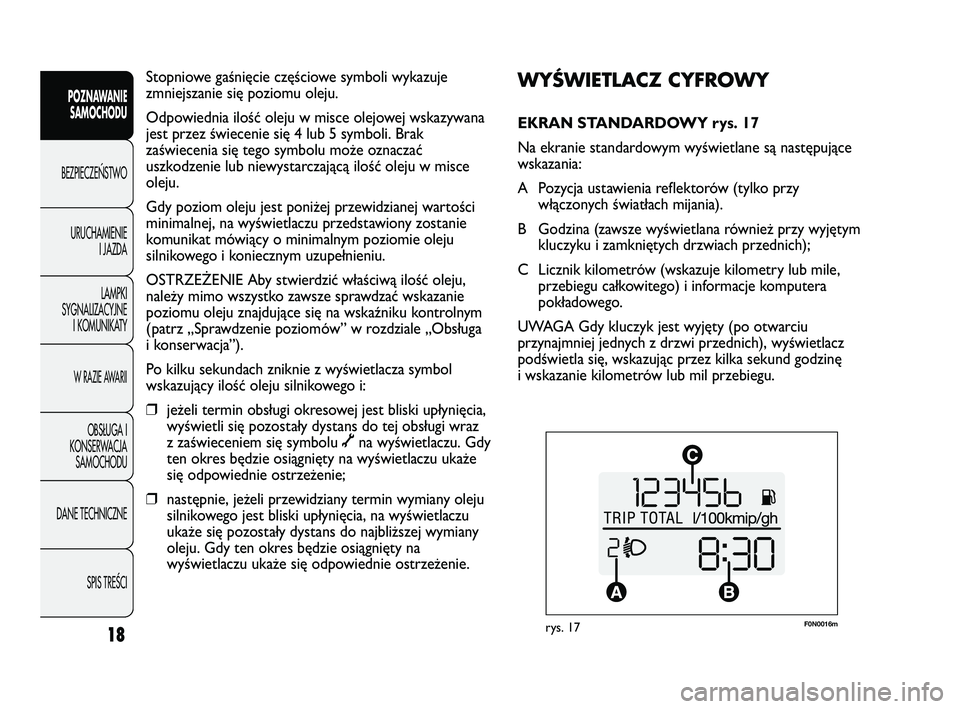

WYŚWIETLACZ CYFROWY
EKRAN STANDARDOWY rys. 17
Na ekranie standardowym wyświetlane są następujące
wskazania:
A Pozycja ustawienia reflektorów (tylko przy
włączonych światłach mijania).
B Godzina (zawsze wyświetlana również przy wyjętym
kluczyku i zamkniętych drzwiach przednich);
C Licznik kilometrów (wskazuje kilometry lub mile,
przebiegu całkowitego) i informacje komputera
pokładowego.
UWAGA Gdy kluczyk jest wyjęty (po otwarciu
przynajmniej jednych z drzwi przednich), wyświetlacz
podświetla się, wskazując przez kilka sekund godzinę
i wskazanie kilometrów lub mil przebiegu. Stopniowe gaśnięcie częściowe symboli wykazuje
zmniejszanie się poziomu oleju.
Odpowiednia ilość oleju w misce olejowej wskazywana
jest przez świecenie się 4 lub 5 symboli. Brak
zaświecenia się tego symbolu może oznaczać
uszkodzenie lub niewystarczającą ilość oleju w misce
oleju.
Gdy poziom oleju jest poniżej przewidzianej wartości
minimalnej, na wyświetlaczu przedstawiony zostanie
komunikat mówiący o minimalnym poziomie oleju
silnikowego i koniecznym uzupełnieniu.
OSTRZEŻENIE Aby stwierdzić właściwą ilość oleju,
należy mimo wszystko zawsze sprawdzać wskazanie
poziomu oleju znajdujące się na wskaźniku kontrolnym
(patrz „Sprawdzenie poziomów” w rozdziale „Obsługa
i konserwacja”).
Po kilku sekundach zniknie z wyświetlacza symbol
wskazujący ilość oleju silnikowego i:
❒jeżeli termin obsługi okresowej jest bliski upłynięcia,
wyświetli się pozostały dystans do tej obsługi wraz
z zaświeceniem się symbolu
õna wyświetlaczu. Gdy
ten okres będzie osiągnięty na wyświetlaczu ukaże
się odpowiednie ostrzeżenie;
❒następnie, jeżeli przewidziany termin wymiany oleju
silnikowego jest bliski upłynięcia, na wyświetlaczu
ukaże się pozostały dystans do najbliższej wymiany
oleju. Gdy ten okres będzie osiągnięty na
wyświetlaczu ukaże się odpowiednie ostrzeżenie.
18
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 18

19
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
rys. 18
MENU USTAWIEŃ rys. 19
Menu składa się z szeregu funkcji, dostępnych w trybie
„okrężnym”, których wybór realizowany jest za pomocą
przycisków
▲i▼, umożliwiając dostęp do różnych
operacji wyboru i ustawień przedstawionych poniżej.
Menu można aktywować przez krótkie naciśnięcie
przycisku
MODE.
Przez pojedyncze naciskanie przycisków ▲i ▼możliwe
jest poruszanie się po liście menu ustawień.
Sposoby obsługi w tym punkcie różnią się między sobą
w zależności od wybranej pozycji.
Wybór jednej pozycji z menu
– przez krótkie naciśnięcie przycisku
MODEmożna
wybrać ustawienie w menu, które chcemy
zmodyfikować;
– przez naciskanie na przyciski ▲i ▼(pojedynczymi
naciśnięciami), można wybrać nowe ustawienie;
– przez krótkie naciśnięcie przycisku
MODEmożna
zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji menu, którą wybrano wcześniej.
Wybór „Ustawienie zegara”
– przez krótkie naciśnięcie przycisku
MODEmożna
wybrać pierwszą daną do zmienienia (godzinę);
– przez naciskanie na przyciski ▲i ▼(pojedynczymi
naciśnięciami), można wybrać nowe ustawienie;
– przez krótkie naciśnięcie przycisku
MODEmożna
zapamiętać ustawienie i równocześnie przejść do

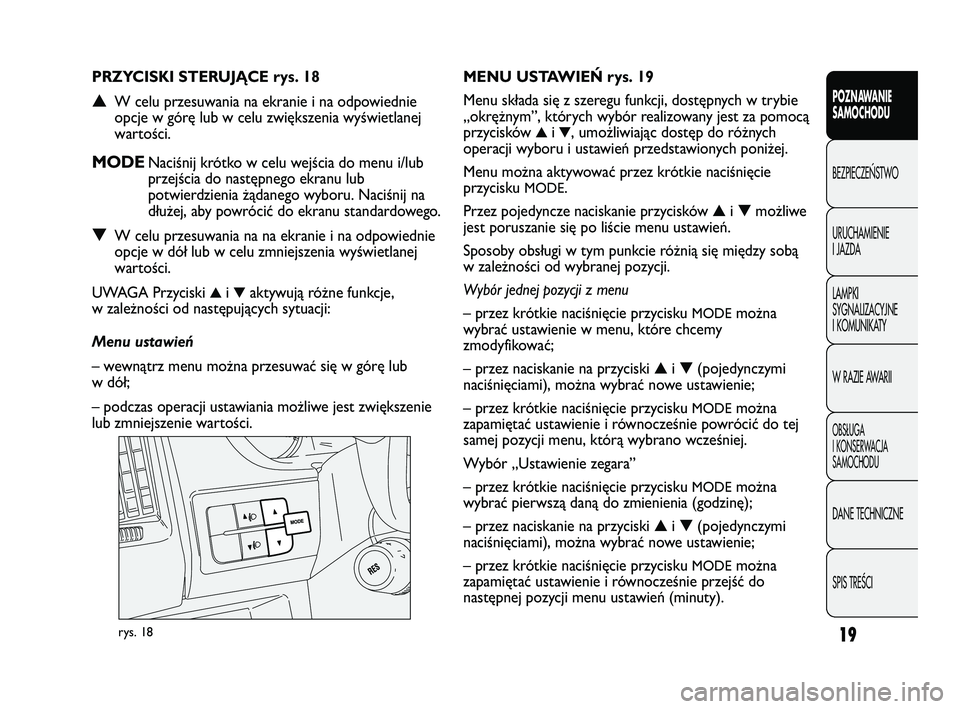

następnej pozycji menu ustawień (minuty). PRZYCISKI STERUJĄCE rys. 18
▲W celu przesuwania na ekranie i na odpowiednie
opcje w górę lub w celu zwiększenia wyświetlanej
wartości.
MODENaciśnij krótko w celu wejścia do menu i/lub
przejścia do następnego ekranu lub
potwierdzienia żądanego wyboru. Naciśnij na
dłużej, aby powrócić do ekranu standardowego.
▼W celu przesuwania na na ekranie i na odpowiednie
opcje w dół lub w celu zmniejszenia wyświetlanej
wartości.
UWAGA Przyciski
▲i▼aktywują różne funkcje,
w zależności od następujących sytuacji:
Menu ustawień
– wewnątrz menu można przesuwać się w górę lub
w dół;
– podczas operacji ustawiania możliwe jest zwiększenie
lub zmniejszenie wartości.
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 19
