FIAT DUCATO 2008 Libretto Uso Manutenzione (in Italian)

60
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

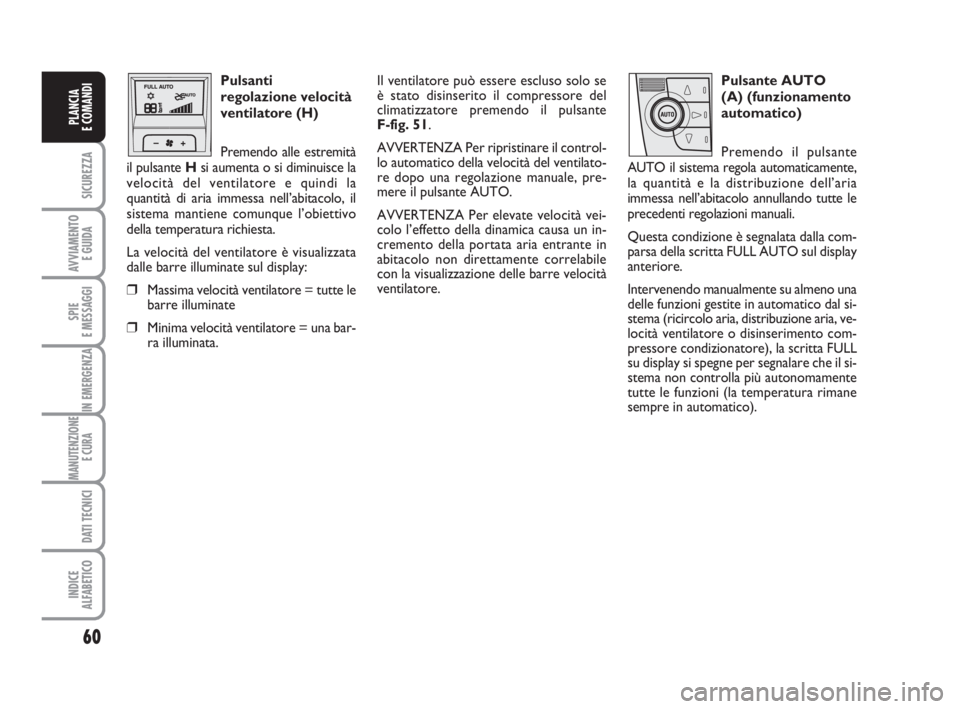

Pulsanti
regolazione velocità
ventilatore (H)
Premendo alle estremità
il pulsante Hsi aumenta o si diminuisce la
velocità del ventilatore e quindi la
quantità di aria immessa nell’abitacolo, il
sistema mantiene comunque l’obiettivo
della temperatura richiesta.
La velocità del ventilatore è visualizzata
dalle barre illuminate sul display:
❒Massima velocità ventilatore = tutte le
barre illuminate
❒Minima velocità ventilatore = una bar-
ra illuminata.
Il ventilatore può essere escluso solo se
è stato disinserito il compressore del
climatizzatore premendo il pulsante
F-fig. 51.
AVVERTENZA Per ripristinare il control-
lo automatico della velocità del ventilato-
re dopo una regolazione manuale, pre-
mere il pulsante AUTO.
AVVERTENZA Per elevate velocità vei-
colo l’effetto della dinamica causa un in-
cremento della portata aria entrante in
abitacolo non direttamente correlabile
con la visualizzazione delle barre velocità
ventilatore.Pulsante AUTO
(A) (funzionamento
automatico)
Premendo il pulsante
AUTO il sistema regola automaticamente,
la quantità e la distribuzione dell’aria
immessa nell’abitacolo annullando tutte le
precedenti regolazioni manuali.
Questa condizione è segnalata dalla com-
parsa della scritta FULL AUTO sul display
anteriore.
Intervenendo manualmente su almeno una
delle funzioni gestite in automatico dal si-
stema (ricircolo aria, distribuzione aria, ve-
locità ventilatore o disinserimento com-
pressore condizionatore), la scritta FULL
su display si spegne per segnalare che il si-
stema non controlla più autonomamente
tutte le funzioni (la temperatura rimane
sempre in automatico).
037-101 Ducato IT 6-11-2007 9:13 Pagina 60

61
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

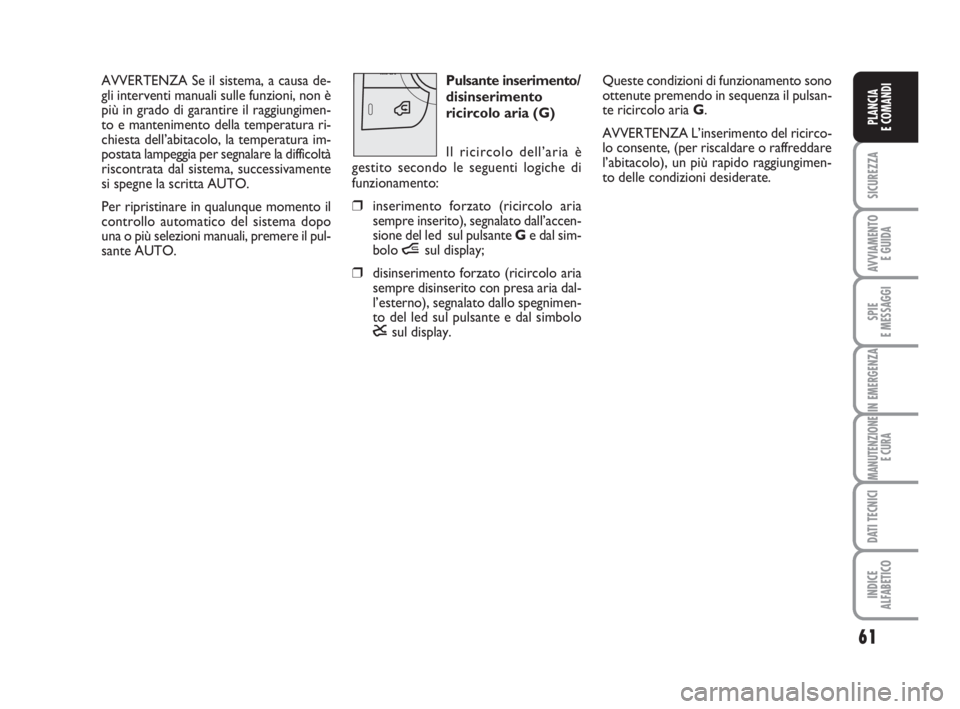

AVVERTENZA Se il sistema, a causa de-
gli interventi manuali sulle funzioni, non è
più in grado di garantire il raggiungimen-
to e mantenimento della temperatura ri-
chiesta dell’abitacolo, la temperatura im-
postata lampeggia per segnalare la difficoltà
riscontrata dal sistema, successivamente
si spegne la scritta AUTO.
Per ripristinare in qualunque momento il
controllo automatico del sistema dopo
una o più selezioni manuali, premere il pul-
sante AUTO.Pulsante inserimento/
disinserimento
ricircolo aria (G)
Il ricircolo dell’aria è
gestito secondo le seguenti logiche di
funzionamento:
❒inserimento forzato (ricircolo aria
sempre inserito), segnalato dall’accen-
sione del led sul pulsante Ge dal sim-
bolo ísul display;
❒disinserimento forzato (ricircolo aria
sempre disinserito con presa aria dal-
l’esterno), segnalato dallo spegnimen-
to del led sul pulsante e dal simbolo
êsul display.
Queste condizioni di funzionamento sono
ottenute premendo in sequenza il pulsan-
te ricircolo aria G.
AVVERTENZA L’inserimento del ricirco-
lo consente, (per riscaldare o raffreddare
l’abitacolo), un più rapido raggiungimen-
to delle condizioni desiderate.
037-101 Ducato IT 6-11-2007 9:13 Pagina 61

62
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

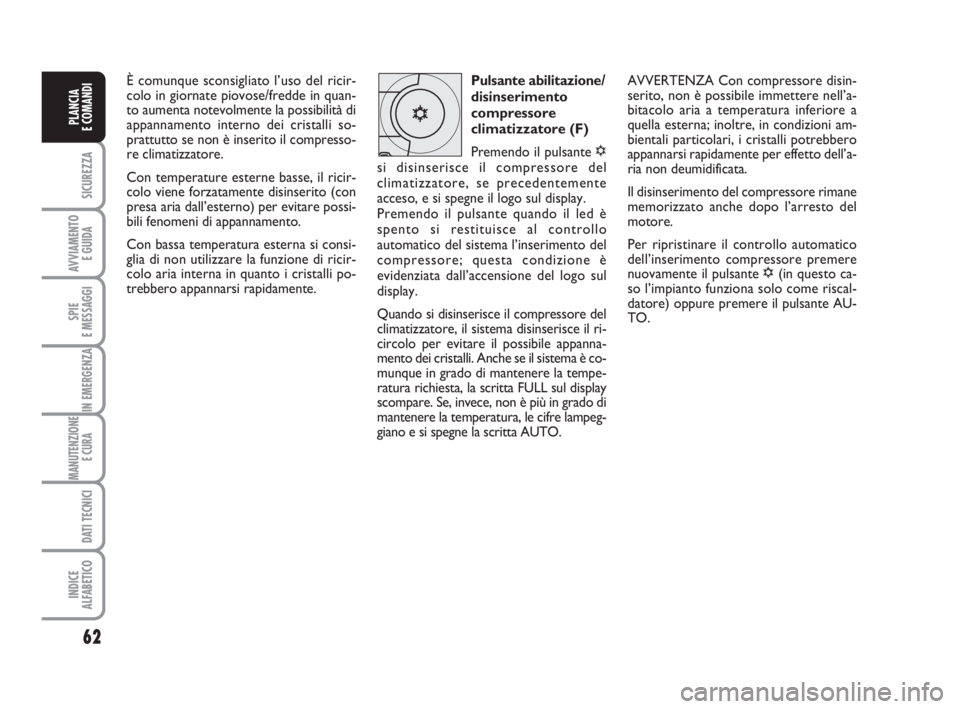

È comunque sconsigliato l’uso del ricir-
colo in giornate piovose/fredde in quan-
to aumenta notevolmente la possibilità di
appannamento interno dei cristalli so-
prattutto se non è inserito il compresso-
re climatizzatore.
Con temperature esterne basse, il ricir-
colo viene forzatamente disinserito (con
presa aria dall’esterno) per evitare possi-
bili fenomeni di appannamento.
Con bassa temperatura esterna si consi-
glia di non utilizzare la funzione di ricir-
colo aria interna in quanto i cristalli po-
trebbero appannarsi rapidamente.Pulsante abilitazione/
disinserimento
compressore
climatizzatore (F)
Premendo il pulsante √
si disinserisce il compressore del
climatizzatore, se precedentemente
acceso, e si spegne il logo sul display.
Premendo il pulsante quando il led è
spento si restituisce al controllo
automatico del sistema l’inserimento del
compressore; questa condizione è
evidenziata dall’accensione del logo sul
display.
Quando si disinserisce il compressore del
climatizzatore, il sistema disinserisce il ri-
circolo per evitare il possibile appanna-
mento dei cristalli. Anche se il sistema è co-
munque in grado di mantenere la tempe-
ratura richiesta, la scritta FULL sul display
scompare. Se, invece, non è più in grado di
mantenere la temperatura, le cifre lampeg-
giano e si spegne la scritta AUTO.AVVERTENZA Con compressore disin-
serito, non è possibile immettere nell’a-
bitacolo aria a temperatura inferiore a
quella esterna; inoltre, in condizioni am-
bientali particolari, i cristalli potrebbero
appannarsi rapidamente per effetto dell’a-
ria non deumidificata.
Il disinserimento del compressore rimane
memorizzato anche dopo l’arresto del
motore.
Per ripristinare il controllo automatico
dell’inserimento compressore premere
nuovamente il pulsante √(in questo ca-
so l’impianto funziona solo come riscal-
datore) oppure premere il pulsante AU-
TO.
037-101 Ducato IT 6-11-2007 9:13 Pagina 62

63
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

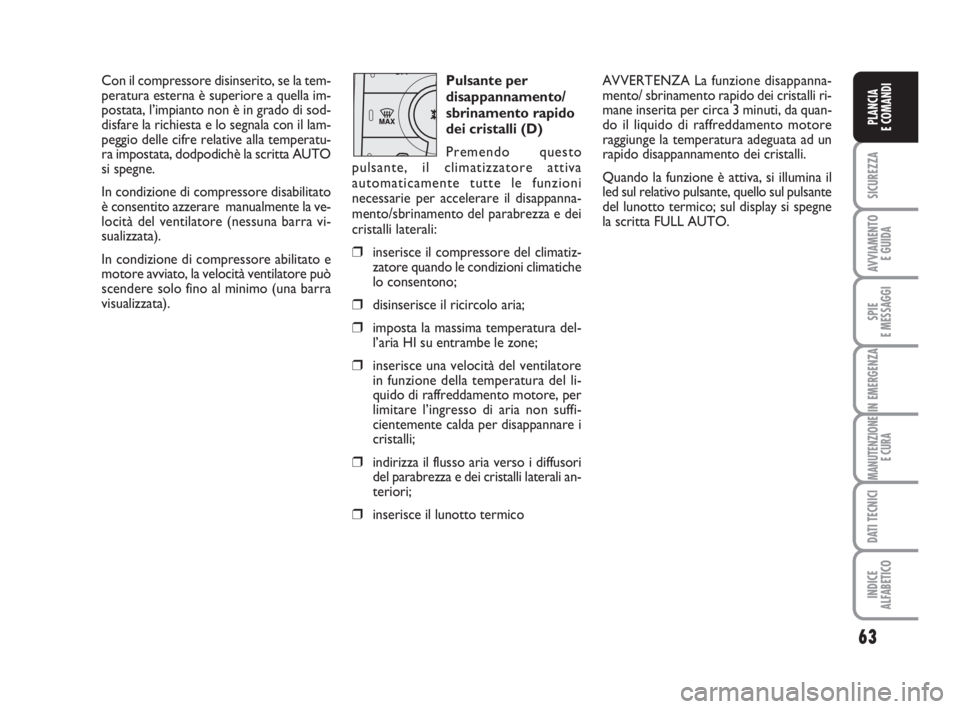

Con il compressore disinserito, se la tem-
peratura esterna è superiore a quella im-
postata, l’impianto non è in grado di sod-
disfare la richiesta e lo segnala con il lam-
peggio delle cifre relative alla temperatu-
ra impostata, dodpodichè la scritta AUTO
si spegne.
In condizione di compressore disabilitato
è consentito azzerare manualmente la ve-
locità del ventilatore (nessuna barra vi-
sualizzata).
In condizione di compressore abilitato e
motore avviato, la velocità ventilatore può
scendere solo fino al minimo (una barra
visualizzata).Pulsante per
disappannamento/
sbrinamento rapido
dei cristalli (D)
Premendo questo
pulsante, il climatizzatore attiva
automaticamente tutte le funzioni
necessarie per accelerare il disappanna-
mento/sbrinamento del parabrezza e dei
cristalli laterali:
❒inserisce il compressore del climatiz-
zatore quando le condizioni climatiche
lo consentono;
❒disinserisce il ricircolo aria;
❒imposta la massima temperatura del-
l’aria HI su entrambe le zone;
❒inserisce una velocità del ventilatore
in funzione della temperatura del li-
quido di raffreddamento motore, per
limitare l’ingresso di aria non suffi-
cientemente calda per disappannare i
cristalli;
❒indirizza il flusso aria verso i diffusori
del parabrezza e dei cristalli laterali an-
teriori;
❒inserisce il lunotto termico
AVVERTENZA La funzione disappanna-
mento/ sbrinamento rapido dei cristalli ri-
mane inserita per circa 3 minuti, da quan-
do il liquido di raffreddamento motore
raggiunge la temperatura adeguata ad un
rapido disappannamento dei cristalli.
Quando la funzione è attiva, si illumina il
led sul relativo pulsante, quello sul pulsante
del lunotto termico; sul display si spegne
la scritta FULL AUTO.
037-101 Ducato IT 6-11-2007 9:13 Pagina 63

64
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVERTENZA per garantire un disap-
pannamento/sbrinamento rapido, in caso
di presenza di riscaldatore/condizionato-
re supplementare (sotto il sedile anterio-
re o posteriore per versioni Panorama e
Combinato), se attivato, procedere alla di-
sattivazione tramite pulsante F(led spen-
to) ubicato sulla mostrina comandi fig. 52.Spegnimento
del sistema OFF (E)
Il sistema di climatiz-
zazione si disinserisce premendo il
pulsante Edi conseguenza il display si
spegne.
A impianto spento, le condizioni del siste-
ma di climatizzazione sono le seguenti:❒display spento;
❒temperatura impostata non visualizza-
ta;
❒ricircolo aria inserito, isolando così l’a-
bitacolo dall’esterno (led ricircolo ac-
ceso);
❒compressore climatizzatore disinse-
rito;
❒ventilatore spento.
fig. 52F0N0185m

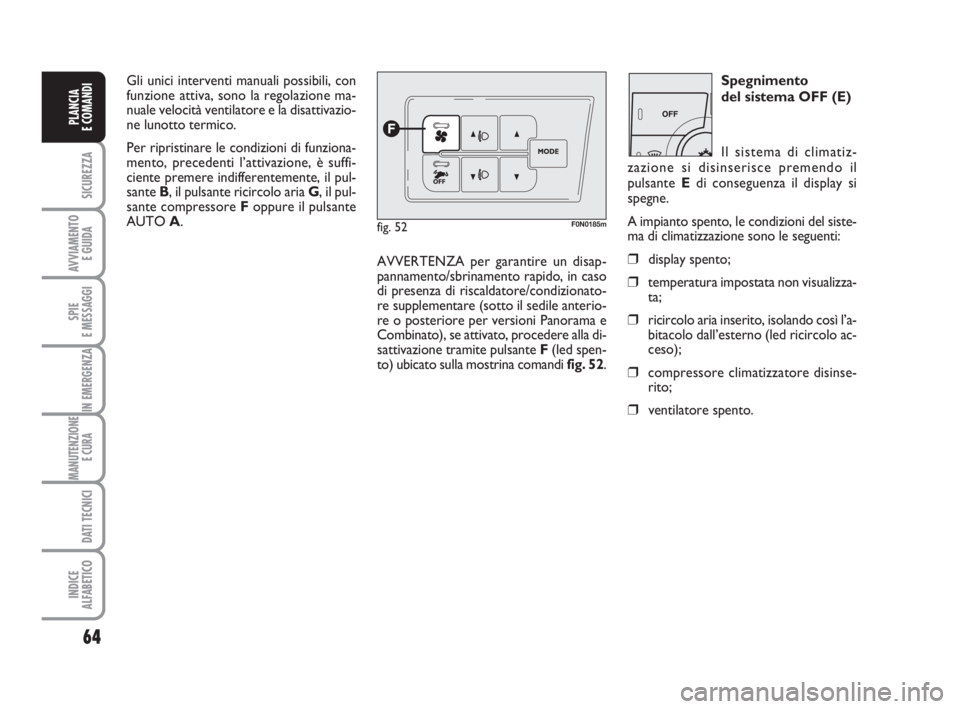

Gli unici interventi manuali possibili, con
funzione attiva, sono la regolazione ma-
nuale velocità ventilatore e la disattivazio-
ne lunotto termico.
Per ripristinare le condizioni di funziona-
mento, precedenti l’attivazione, è suffi-
ciente premere indifferentemente, il pul-
sante B, il pulsante ricircolo aria G, il pul-
sante compressore Foppure il pulsante
AUTO A.
037-101 Ducato IT 6-11-2007 9:13 Pagina 64

65
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

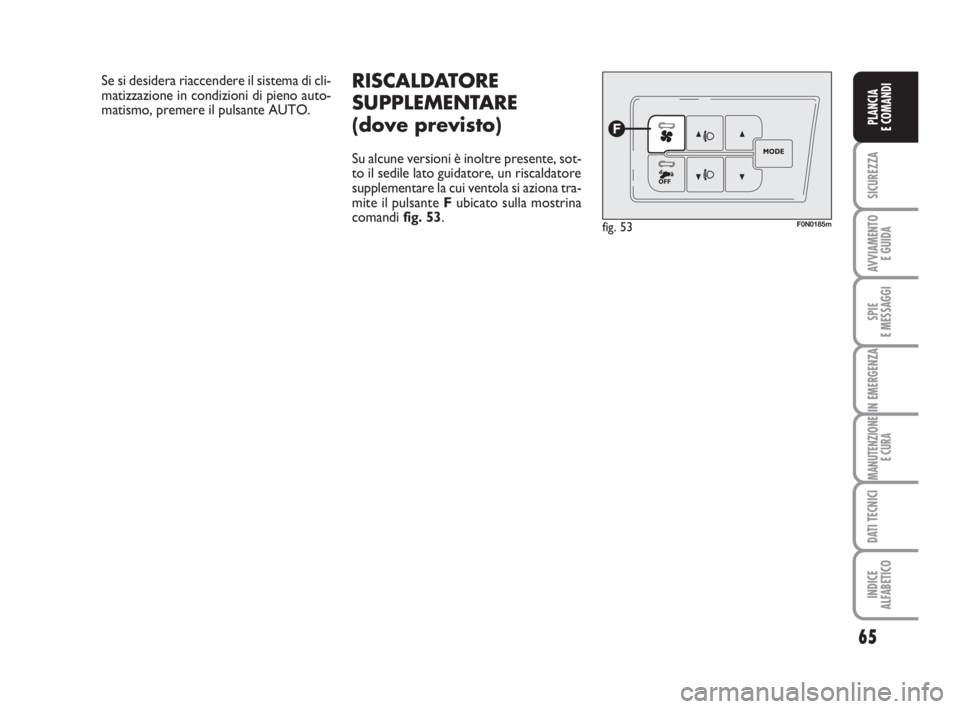

RISCALDATORE
SUPPLEMENTARE
(dove previsto)
Su alcune versioni è inoltre presente, sot-
to il sedile lato guidatore, un riscaldatore
supplementare la cui ventola si aziona tra-
mite il pulsante Fubicato sulla mostrina
comandi fig. 53.
fig. 53F0N0185m
Se si desidera riaccendere il sistema di cli-
matizzazione in condizioni di pieno auto-
matismo, premere il pulsante AUTO.
037-101 Ducato IT 6-11-2007 9:13 Pagina 65

66
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

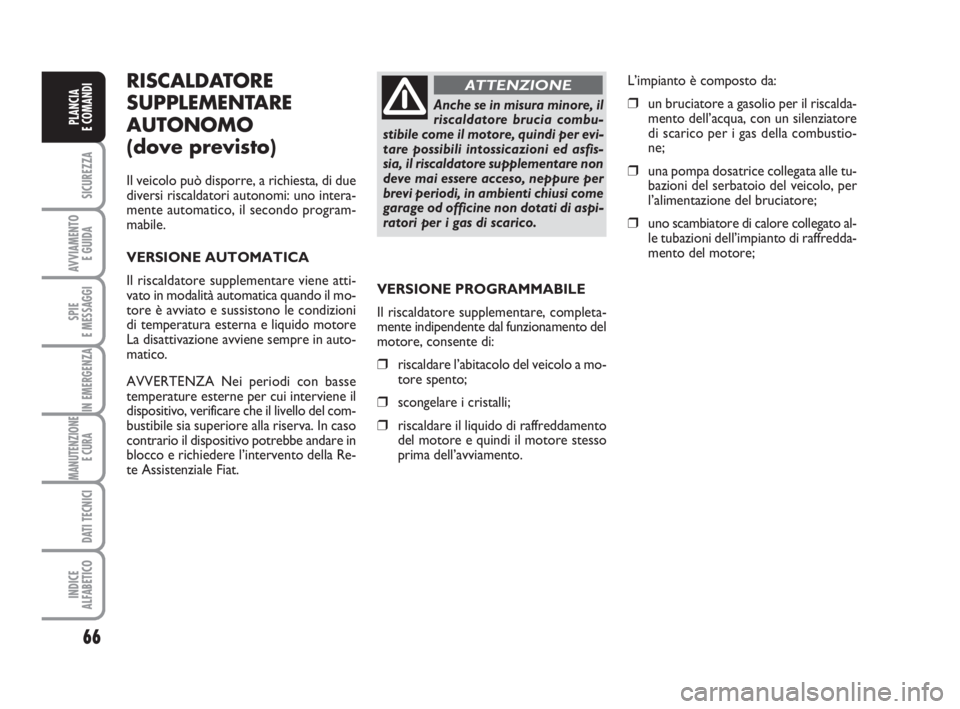

RISCALDATORE
SUPPLEMENTARE
AUTONOMO
(dove previsto)
Il veicolo può disporre, a richiesta, di due
diversi riscaldatori autonomi: uno intera-
mente automatico, il secondo program-
mabile.
VERSIONE AUTOMATICA
Il riscaldatore supplementare viene atti-
vato in modalità automatica quando il mo-
tore è avviato e sussistono le condizioni
di temperatura esterna e liquido motore
La disattivazione avviene sempre in auto-
matico.
AVVERTENZA Nei periodi con basse
temperature esterne per cui interviene il
dispositivo, verificare che il livello del com-
bustibile sia superiore alla riserva. In caso
contrario il dispositivo potrebbe andare in
blocco e richiedere l’intervento della Re-
te Assistenziale Fiat.VERSIONE PROGRAMMABILE
Il riscaldatore supplementare, completa-
mente indipendente dal funzionamento del
motore, consente di:
❒riscaldare l’abitacolo del veicolo a mo-
tore spento;
❒scongelare i cristalli;
❒riscaldare il liquido di raffreddamento
del motore e quindi il motore stesso
prima dell’avviamento.L’impianto è composto da:
❒un bruciatore a gasolio per il riscalda-
mento dell’acqua, con un silenziatore
di scarico per i gas della combustio-
ne;
❒una pompa dosatrice collegata alle tu-
bazioni del serbatoio del veicolo, per
l’alimentazione del bruciatore;
❒uno scambiatore di calore collegato al-
le tubazioni dell’impianto di raffredda-
mento del motore;
Anche se in misura minore, il
riscaldatore brucia combu-
stibile come il motore, quindi per evi-
tare possibili intossicazioni ed asfis-
sia, il riscaldatore supplementare non
deve mai essere acceso, neppure per
brevi periodi, in ambienti chiusi come
garage od officine non dotati di aspi-
ratori per i gas di scarico.
ATTENZIONE
037-101 Ducato IT 6-11-2007 9:13 Pagina 66

67
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

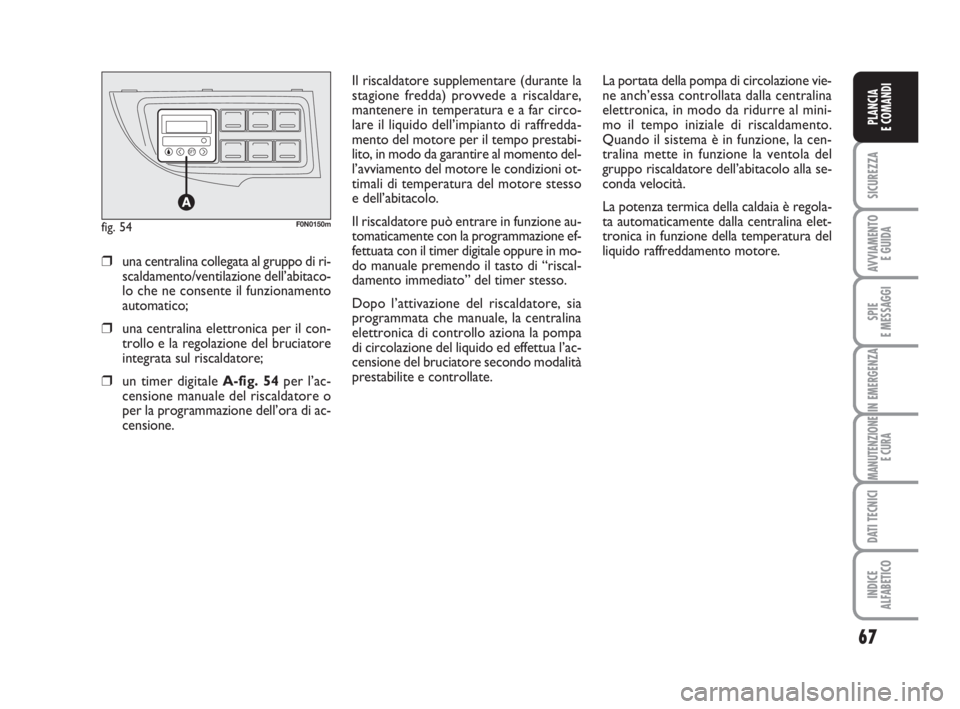

Il riscaldatore supplementare (durante la
stagione fredda) provvede a riscaldare,
mantenere in temperatura e a far circo-
lare il liquido dell’impianto di raffredda-
mento del motore per il tempo prestabi-
lito, in modo da garantire al momento del-
l’avviamento del motore le condizioni ot-
timali di temperatura del motore stesso
e dell’abitacolo.
Il riscaldatore può entrare in funzione au-
tomaticamente con la programmazione ef-
fettuata con il timer digitale oppure in mo-
do manuale premendo il tasto di “riscal-
damento immediato” del timer stesso.
Dopo l’attivazione del riscaldatore, sia
programmata che manuale, la centralina
elettronica di controllo aziona la pompa
di circolazione del liquido ed effettua l’ac-
censione del bruciatore secondo modalità
prestabilite e controllate.
❒una centralina collegata al gruppo di ri-
scaldamento/ventilazione dell’abitaco-
lo che ne consente il funzionamento
automatico;
❒una centralina elettronica per il con-
trollo e la regolazione del bruciatore
integrata sul riscaldatore;
❒un timer digitale A-fig. 54per l’ac-
censione manuale del riscaldatore o
per la programmazione dell’ora di ac-
censione.La portata della pompa di circolazione vie-
ne anch’essa controllata dalla centralina
elettronica, in modo da ridurre al mini-
mo il tempo iniziale di riscaldamento.
Quando il sistema è in funzione, la cen-
tralina mette in funzione la ventola del
gruppo riscaldatore dell’abitacolo alla se-
conda velocità.
La potenza termica della caldaia è regola-
ta automaticamente dalla centralina elet-
tronica in funzione della temperatura del
liquido raffreddamento motore.
fig. 54F0N0150m
037-101 Ducato IT 6-11-2007 9:13 Pagina 67

68
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVERTENZA Il riscaldatore è dotato di
un limitatore termico che interrompe la
combustione in caso di surriscaldamento
dovuto alla scarsità/perdita di liquido di
raffreddamento. In tale evenienza, dopo
aver riparato il guasto all’impianto di raf-
freddamento e/o aver rabboccato il liqui-
do, premere il pulsante di selezione del
programma prima di riaccendere il riscal-
datore.
Il riscaldatore può spegnersi spontanea-
mente per mancata combustione dopo
l’avviamento o per lo spegnimento della
fiamma durante il funzionamento. In tal ca-
so eseguire la procedura di spegnimento
e provare a riaccendere il riscaldatore; se
ancora non si verifica il funzionamento, ri-
volgersi alla Rete Assistenziale Fiat.Accensione dell’impianto
di riscaldamento
In presenza di climatizzatore automatico
la centralina imposta la temperatura e la
distribuzione dell’aria all’accensione del ri-
scaldatore da parcheggio.
In presenza di riscaldatore/climatizzatore
manuale, per ottenere il massimo rendi-
mento del riscaldatore controllare che la
manopola di regolazione della temperatu-
ra dell’aria del gruppo di riscaldamento/
ventilazione dell’abitacolo sia in posizio-
ne “aria calda”.
Per privilegiare il pre-riscaldamento del-
l’abitacolo posizionare la manopola di di-
stribuzione aria in posizione
©.
Per privilegiare lo sbrinamento del para-
brezza posizionare la manopola di distri-
buzione aria in posizione
-.
Per ottenere entrambe le funzioni posi-
zionare la manopola di distribuzione aria
in posizione

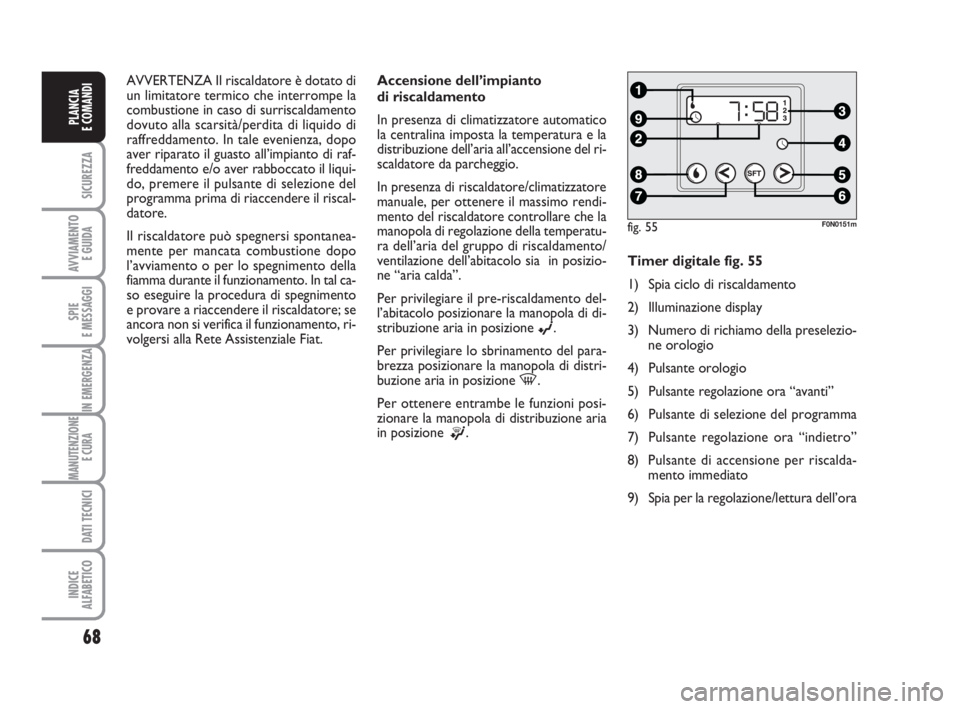

®.Timer digitale fig. 55
1) Spia ciclo di riscaldamento
2) Illuminazione display
3) Numero di richiamo della preselezio-
ne orologio
4) Pulsante orologio
5) Pulsante regolazione ora “avanti”
6) Pulsante di selezione del programma
7) Pulsante regolazione ora “indietro”
8) Pulsante di accensione per riscalda-
mento immediato
9) Spia per la regolazione/lettura dell’ora
fig. 55F0N0151m
037-101 Ducato IT 6-11-2007 9:13 Pagina 68

69
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Programmazione dell’ora
di accensione fig. 58
L’accensione può essere programmata con
un anticipo da 1 minuto a 24 ore. Si pos-
sono selezionare 3 diverse ore di accen-
sione, ma solo una è quella attivabile per
ogni ciclo di pre-riscaldo.
Per programmare l’ora di accensione:
❒premere il pulsante 6: sul display si il-
luminano, per 10 secondi, il simbolo
10 oppure l’ora precedentemente im-
postata ed il numero 3 corrisponden-
te alla preselezione richiamata. Regolazione dell’ora corrente
❒Premere il pulsante 4: si accenderà il
display e la spia 9-fig. 57.
❒Entro 10 secondi premere i pulsanti
5o 7fino a selezionare l’ora esatta.
Quando il display si spegne viene memo-
rizzata l’ora corrente.
La pressione continua dei pulsanti 5o 7fa
avanzare o arretrare più velocemente le
cifre dell’orologio.
Lettura dell’ora corrente fig. 57
Per leggere l’ora corrente premere il pul-
sante 4: l’ora apparirà sul display per cir-
ca 10 secondi e contemporaneamente si

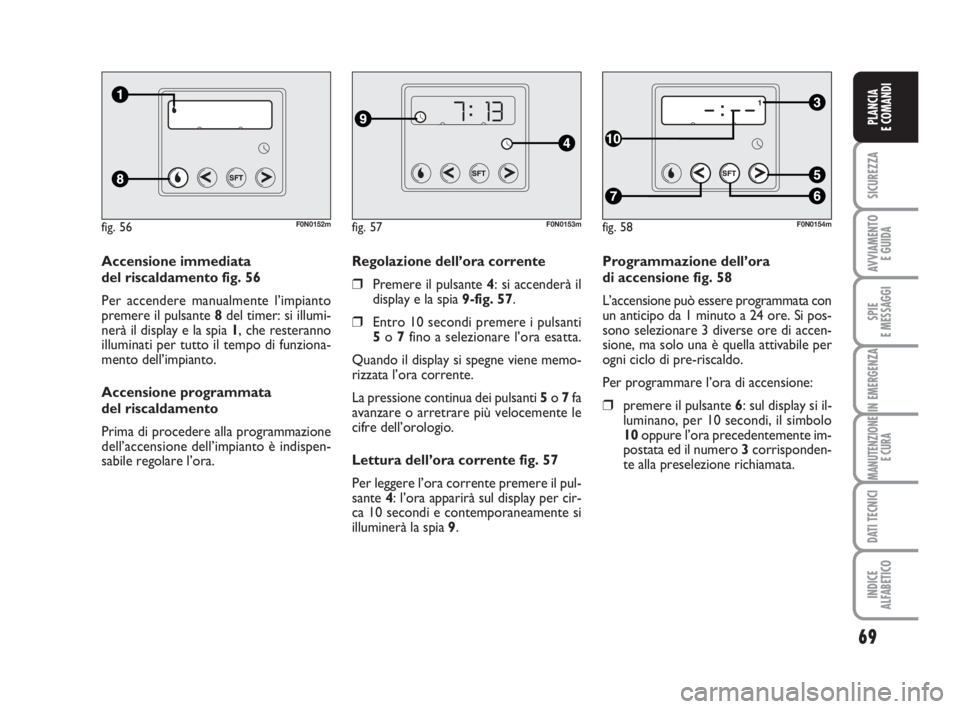

illuminerà la spia 9. Accensione immediata
del riscaldamento fig. 56
Per accendere manualmente l’impianto
premere il pulsante 8del timer: si illumi-
nerà il display e la spia 1, che resteranno
illuminati per tutto il tempo di funziona-
mento dell’impianto.
Accensione programmata
del riscaldamento
Prima di procedere alla programmazione
dell’accensione dell’impianto è indispen-
sabile regolare l’ora.
fig. 56F0N0152mfig. 57F0N0153mfig. 58F0N0154m
037-101 Ducato IT 6-11-2007 9:13 Pagina 69
