FIAT DUCATO 2009 Brugs- og vedligeholdelsesvejledning (in Danish)

90
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0049mfig. 94

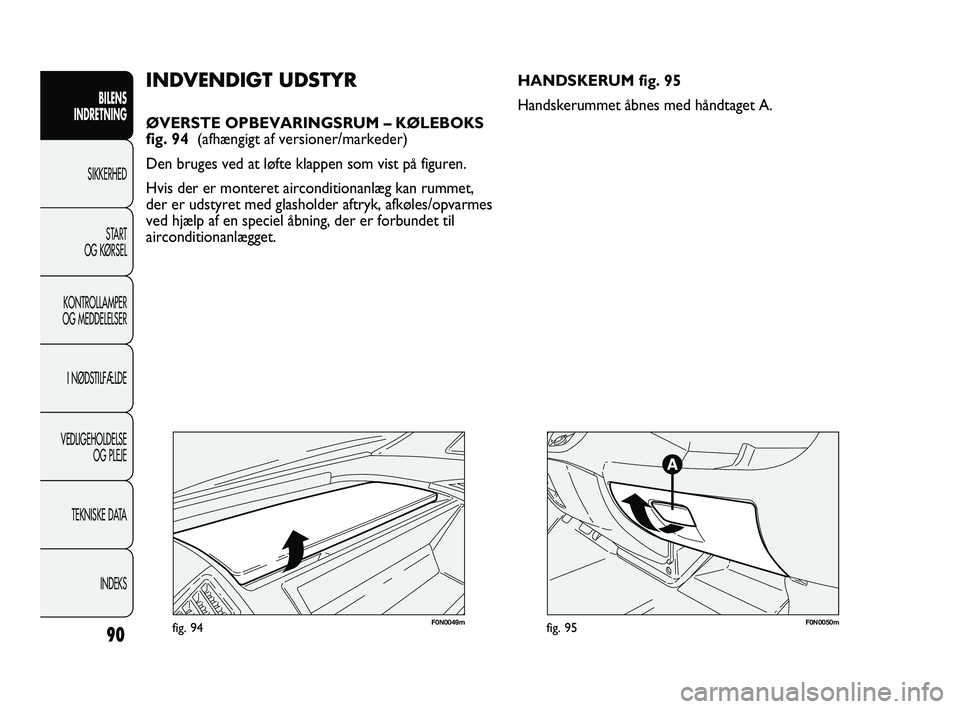

INDVENDIGT UDSTYR
ØVERSTE OPBEVARINGSRUM – KØLEBOKS
fig. 94 (afhængigt af versioner/markeder)
Den bruges ved at løfte klappen som vist på figuren.
Hvis der er monteret airconditionanlæg kan rummet,
der er udstyret med glasholder aftryk, afkøles/opvarmes
ved hjælp af en speciel åbning, der er forbundet til
airconditionanlægget.HANDSKERUM fig. 95
Handskerummet åbnes med håndtaget A.
F0N0050mfig. 95
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 90

91
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0051mfig. 96

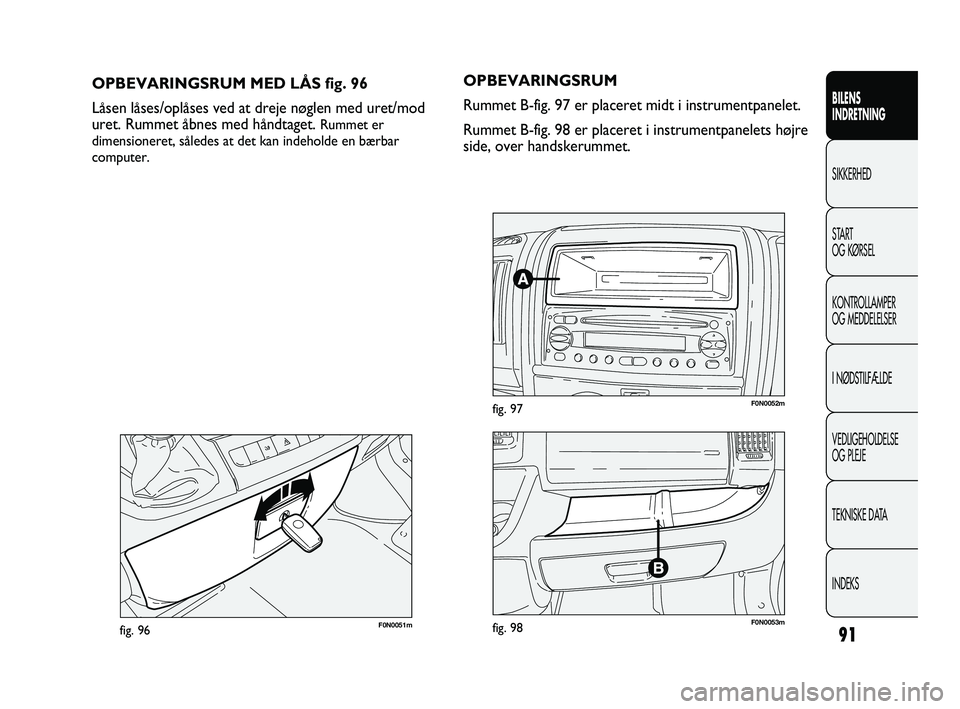

OPBEVARINGSRUM MED LÅS fig. 96
Låsen låses/oplåses ved at dreje nøglen med uret/mod
uret. Rummet åbnes med håndtaget.
Rummet er
dimensioneret, således at det kan indeholde en bærbar
computer.
OPBEVARINGSRUM
Rummet B-fig. 97 er placeret midt i instrumentpanelet.
Rummet B-fig. 98 er placeret i instrumentpanelets højre
side, over handskerummet.
F0N0052mfig. 97
F0N0053mfig. 98
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 91

F0N0128mfig. 99F0N0134mfig. 100

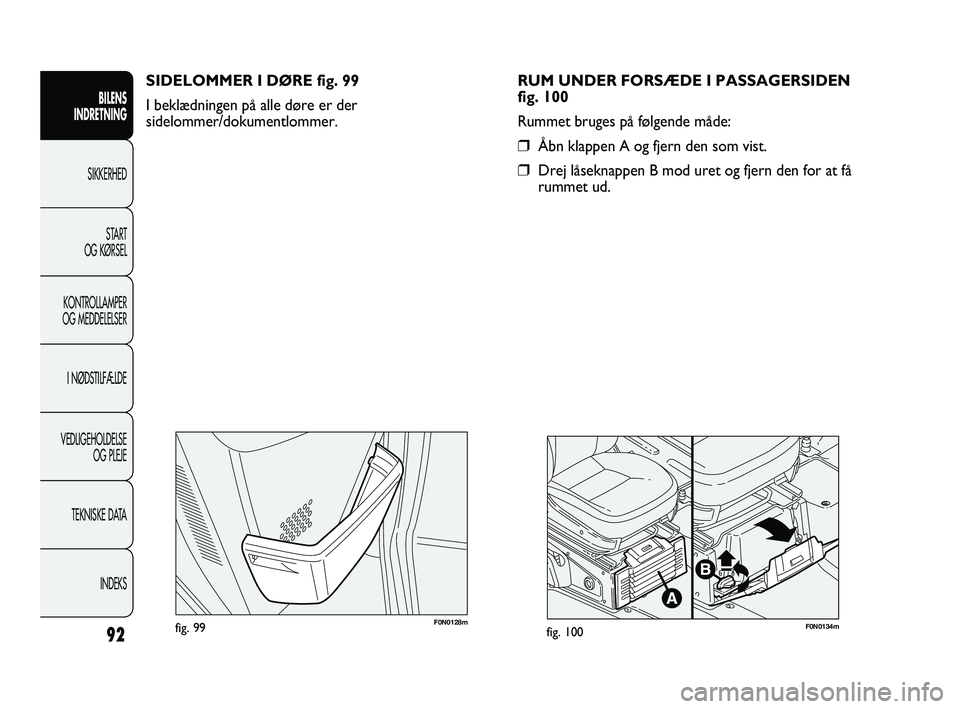

RUM UNDER FORSÆDE I PASSAGERSIDEN
fig. 100
Rummet bruges på følgende måde:
❒Åbn klappen A og fjern den som vist.
❒Drej låseknappen B mod uret og fjern den for at få
rummet ud.
92
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
SIDELOMMER I DØRE fig. 99
I beklædningen på alle døre er der
sidelommer/dokumentlommer.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 92

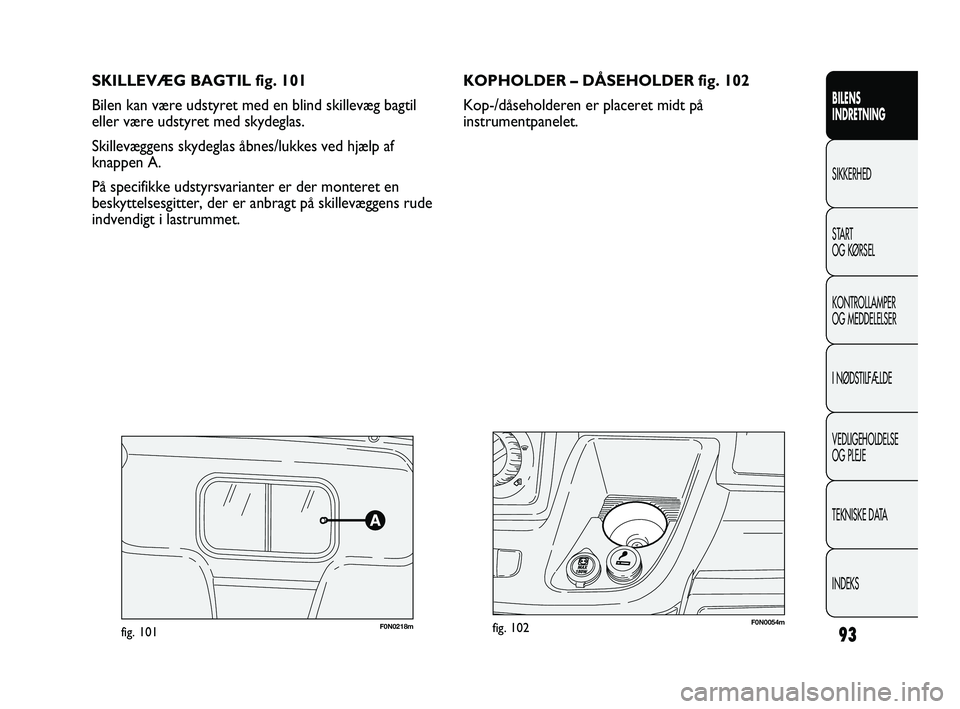

SKILLEVÆG BAGTIL fig. 101
Bilen kan være udstyret med en blind skillevæg bagtil
eller være udstyret med skydeglas.
Skillevæggens skydeglas åbnes/lukkes ved hjælp af
knappen A.
På specifikke udstyrsvarianter er der monteret en
beskyttelsesgitter, der er anbragt på skillevæggens rude
indvendigt i lastrummet.
F0N0218mfig. 101
KOPHOLDER – DÅSEHOLDER fig. 102
Kop-/dåseholderen er placeret midt på
instrumentpanelet.
93
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0054mfig. 102
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 93

F0N0146mfig. 104F0N0055mfig. 103

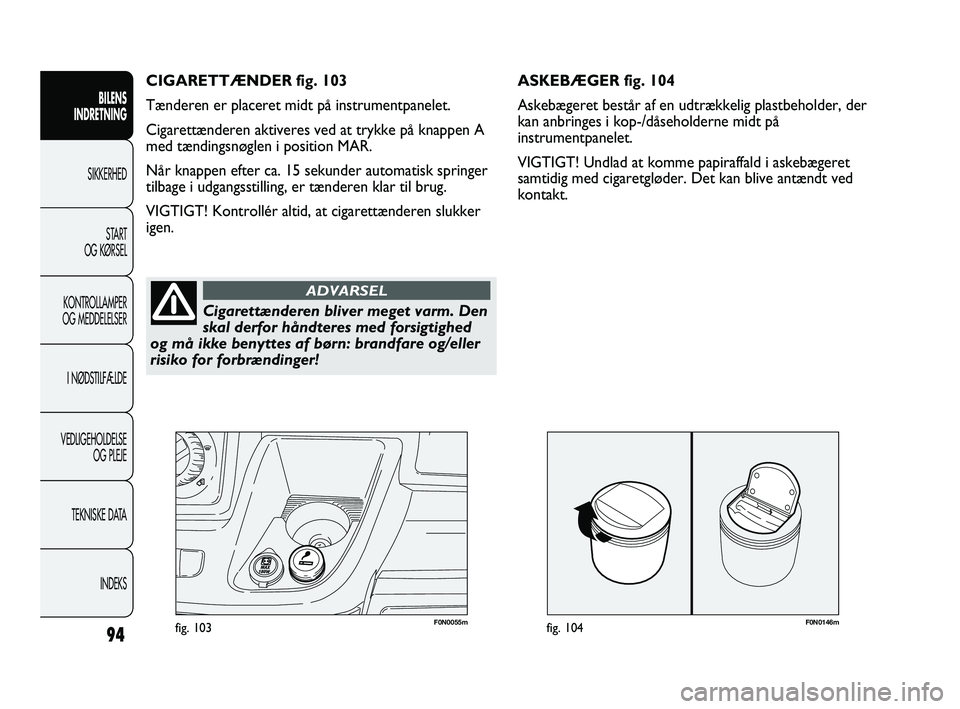

ASKEBÆGER fig. 104
Askebægeret består af en udtrækkelig plastbeholder, der
kan anbringes i kop-/dåseholderne midt på
instrumentpanelet.
VIGTIGT! Undlad at komme papiraffald i askebægeret
samtidig med cigaretgløder. Det kan blive antændt ved
kontakt. CIGARETTÆNDER fig. 103
Tænderen er placeret midt på instrumentpanelet.
Cigarettænderen aktiveres ved at trykke på knappen A
med tændingsnøglen i position MAR.
Når knappen efter ca. 15 sekunder automatisk springer
tilbage i udgangsstilling, er tænderen klar til brug.
VIGTIGT! Kontrollér altid, at cigarettænderen slukker
igen.
94
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Cigarettænderen bliver meget varm. Den
skal derfor håndteres med forsigtighed
og må ikke benyttes af børn: brandfare og/eller
risiko for forbrændinger!
ADVARSEL
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 94

F0N0057mfig. 106F0N0056mfig. 105

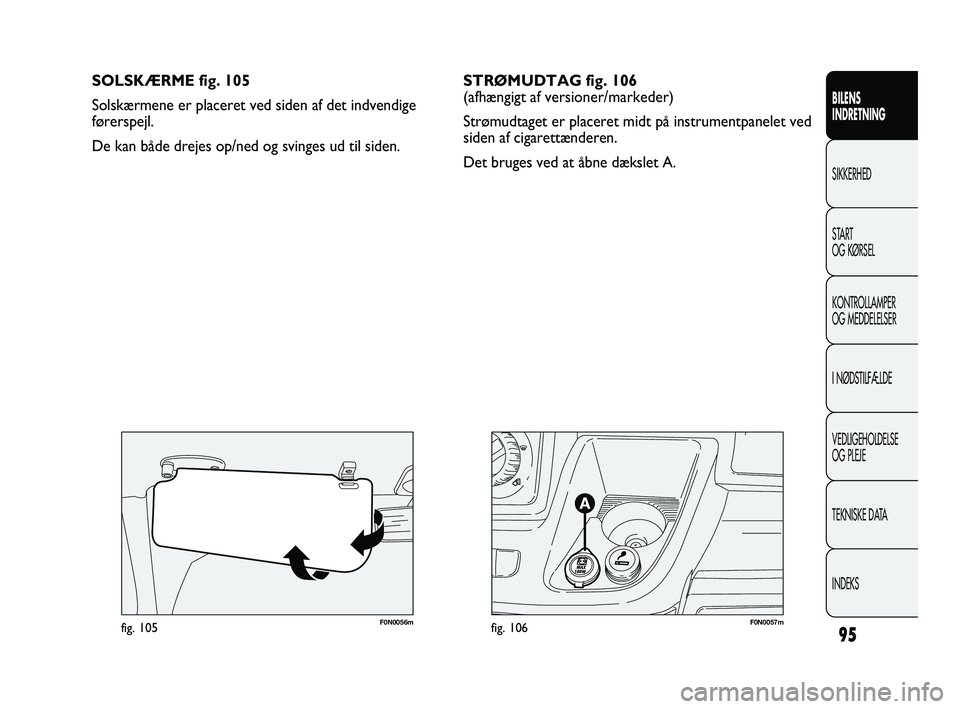

SOLSKÆRME fig. 105
Solskærmene er placeret ved siden af det indvendige
førerspejl.
De kan både drejes op/ned og svinges ud til siden.
95
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
STRØMUDTAG fig. 106
(afhængigt af versioner/markeder)
Strømudtaget er placeret midt på instrumentpanelet ved
siden af cigarettænderen.
Det bruges ved at åbne dækslet A.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 95

96
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

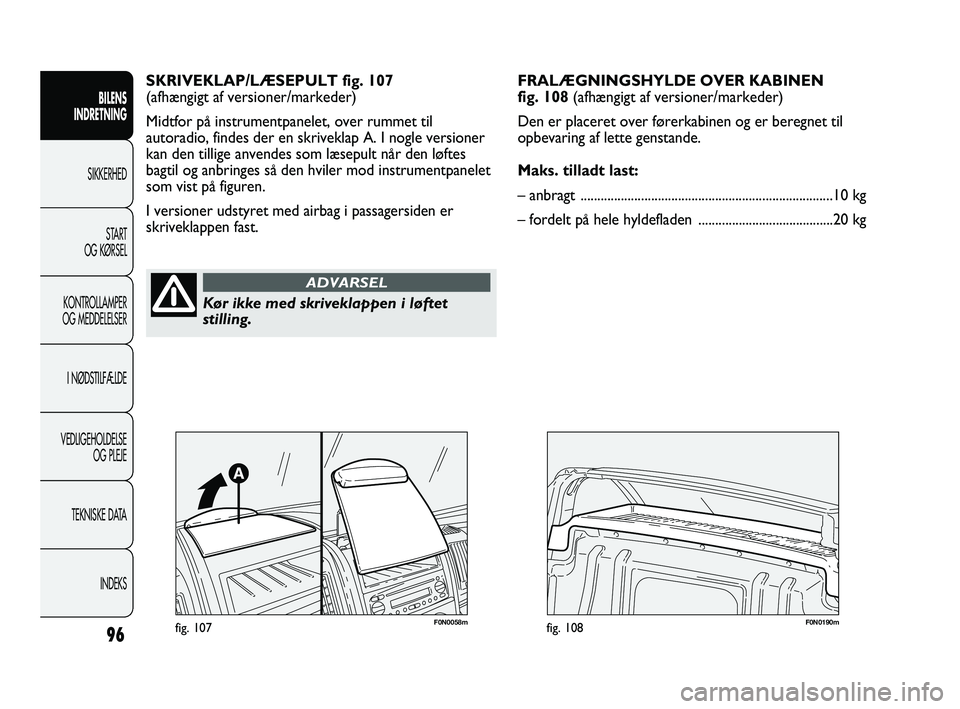

SKRIVEKLAP/LÆSEPULT fig. 107
(afhængigt af versioner/markeder)
Midtfor på instrumentpanelet, over rummet til
autoradio, findes der en skriveklap A. I nogle versioner
kan den tillige anvendes som læsepult når den løftes
bagtil og anbringes så den hviler mod instrumentpanelet
som vist på figuren.
I versioner udstyret med airbag i passagersiden er
skriveklappen fast.
Kør ikke med skriveklappen i løftet
stilling.
ADVARSEL
FRALÆGNINGSHYLDE OVER KABINEN
fig. 108 (afhængigt af versioner/markeder)
Den er placeret over førerkabinen og er beregnet til
opbevaring af lette genstande.
Maks. tilladt last:
– anbragt ...........................................................................10 kg
– fordelt på hele hyldefladen ........................................20 kg
F0N0058mfig. 107F0N0190mfig. 108
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 96

97
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

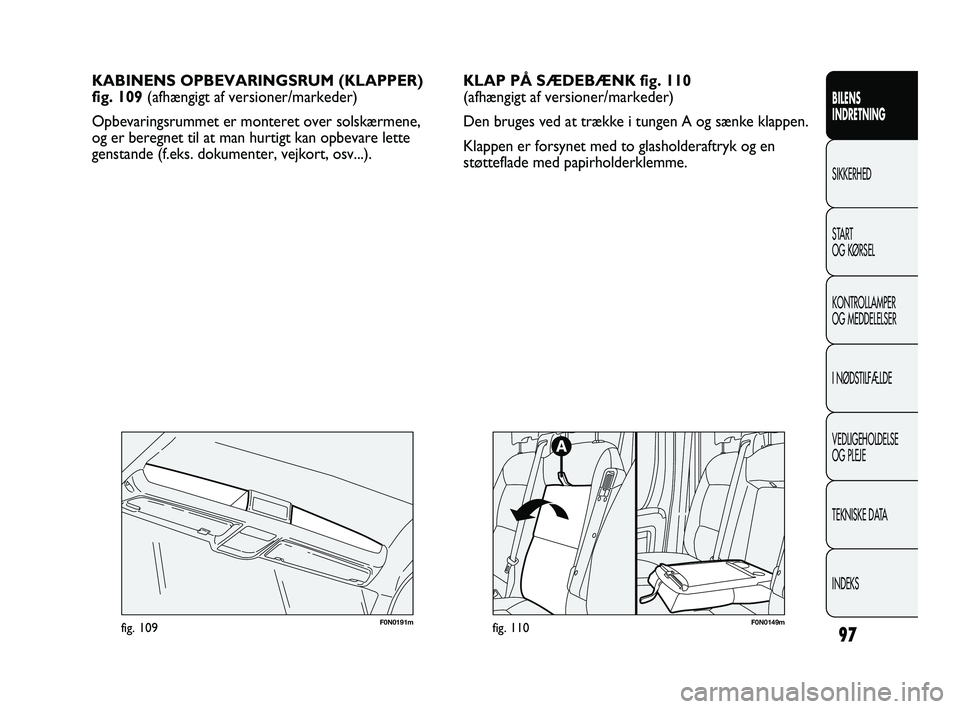

KABINENS OPBEVARINGSRUM (KLAPPER)
fig. 109 (afhængigt af versioner/markeder)
Opbevaringsrummet er monteret over solskærmene,
og er beregnet til at man hurtigt kan opbevare lette
genstande (f.eks. dokumenter, vejkort, osv...).KLAP PÅ SÆDEBÆNK fig. 110
(afhængigt af versioner/markeder)
Den bruges ved at trække i tungen A og sænke klappen.
Klappen er forsynet med to glasholderaftryk og en
støtteflade med papirholderklemme.
F0N0191mfig. 109F0N0149mfig. 110
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 97

F0N0217mfig. 111F0N0214mfig. 112
Displayet til udsyn bagtil er reguleret med spejltilstand
(„mirror“). Når det ikke bruges, skal det lukkes inde
i øverste fralægningsrum.
AKTIVERING
Systemet aktiveres med isat nøgle og ved at sætte
i bakgear, eller ved at trykke på den tilhørende knap.
Hvis bilen er i bevægelse, for eksempel i en bakmanøvre,
fungerer systemet indtil en hastighed på cirka 15 km/t og
deaktiveres ved overskridelse af en hastighed på cirka
18 km/t. Når bakgearet deaktiveres, vises billedet i cirka

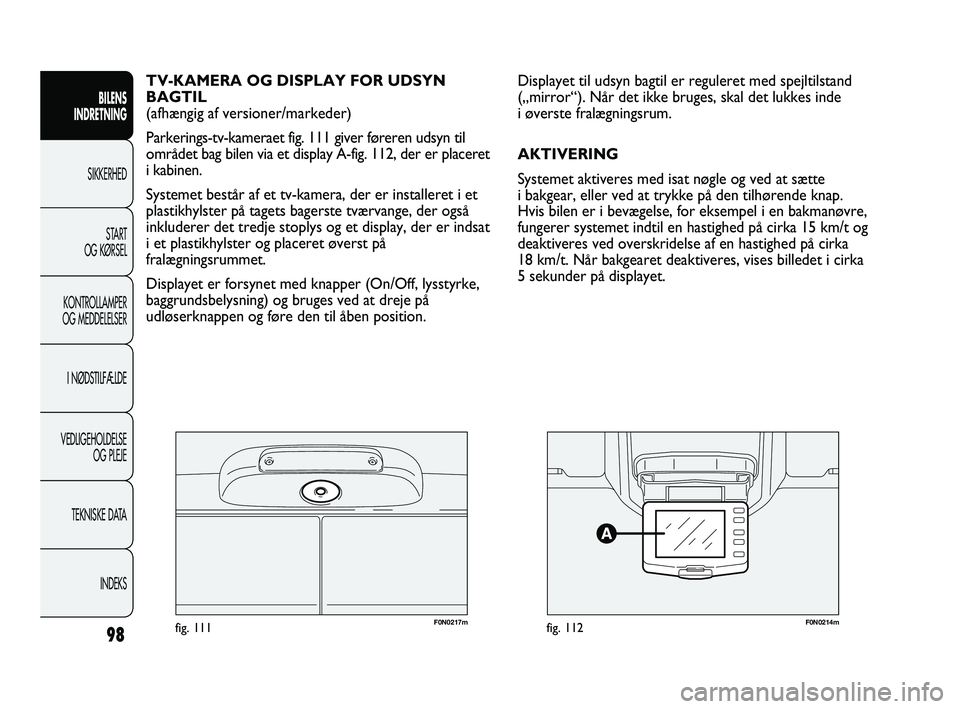

5 sekunder på displayet. TV-KAMERA OG DISPLAY FOR UDSYN
BAGTIL
(afhængig af versioner/markeder)
Parkerings-tv-kameraet fig. 111 giver føreren udsyn til
området bag bilen via et display A-fig. 112, der er placeret
i kabinen.
Systemet består af et tv-kamera, der er installeret i et
plastikhylster på tagets bagerste tværvange, der også
inkluderer det tredje stoplys og et display, der er indsat
i et plastikhylster og placeret øverst på
fralægningsrummet.
Displayet er forsynet med knapper (On/Off, lysstyrke,
baggrundsbelysning) og bruges ved at dreje på
udløserknappen og føre den til åben position.
98
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 98

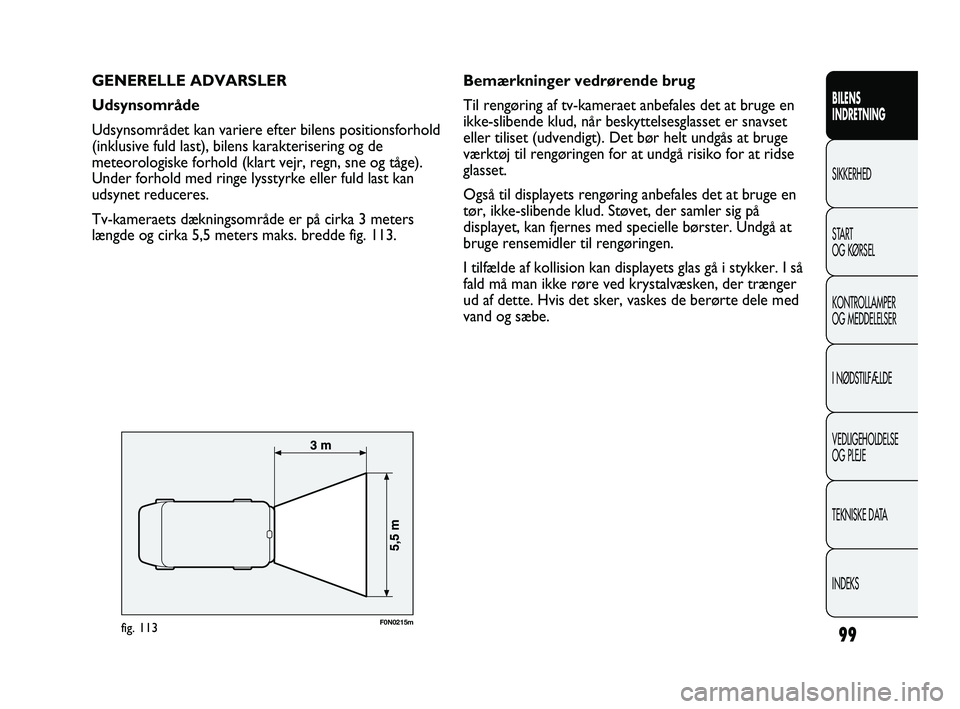

GENERELLE ADVARSLER
Udsynsområde
Udsynsområdet kan variere efter bilens positionsforhold
(inklusive fuld last), bilens karakterisering og de
meteorologiske forhold (klart vejr, regn, sne og tåge).
Under forhold med ringe lysstyrke eller fuld last kan
udsynet reduceres.
Tv-kameraets dækningsområde er på cirka 3 meters
længde og cirka 5,5 meters maks. bredde fig. 113.
99
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0215mfig. 113
Bemærkninger vedrørende brug
Til rengøring af tv-kameraet anbefales det at bruge en
ikke-slibende klud, når beskyttelsesglasset er snavset
eller tiliset (udvendigt). Det bør helt undgås at bruge
værktøj til rengøringen for at undgå risiko for at ridse
glasset.
Også til displayets rengøring anbefales det at bruge en
tør, ikke-slibende klud. Støvet, der samler sig på
displayet, kan fjernes med specielle børster. Undgå at
bruge rensemidler til rengøringen.
I tilfælde af kollision kan displayets glas gå i stykker. I så
fald må man ikke røre ved krystalvæsken, der trænger
ud af dette. Hvis det sker, vaskes de berørte dele med
vand og sæbe.
