FIAT DUCATO 2009 Libretto Uso Manutenzione (in Italian)

110
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0063mfig. 129

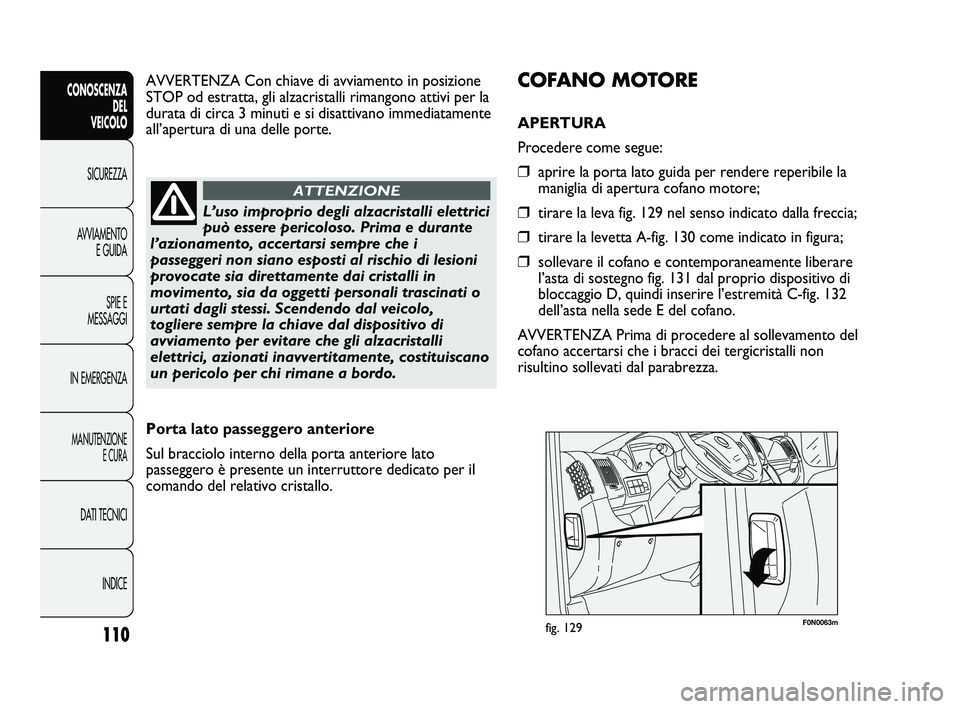

COFANO MOTORE
APERTURA
Procedere come segue:
❒aprire la porta lato guida per rendere reperibile la
maniglia di apertura cofano motore;
❒tirare la leva fig. 129 nel senso indicato dalla freccia;
❒tirare la levetta A-fig. 130 come indicato in figura;
❒sollevare il cofano e contemporaneamente liberare
l’asta di sostegno fig. 131 dal proprio dispositivo di
bloccaggio D, quindi inserire l’estremità C-fig. 132
dell’asta nella sede E del cofano.
AVVERTENZA Prima di procedere al sollevamento del
cofano accertarsi che i bracci dei tergicristalli non
risultino sollevati dal parabrezza. AVVERTENZA Con chiave di avviamento in posizione
STOP od estratta, gli alzacristalli rimangono attivi per la
durata di circa 3 minuti e si disattivano immediatamente
all’apertura di una delle porte.
L’uso improprio degli alzacristalli elettrici
può essere pericoloso. Prima e durante
l’azionamento, accertarsi sempre che i
passeggeri non siano esposti al rischio di lesioni
provocate sia direttamente dai cristalli in
movimento, sia da oggetti personali trascinati o
urtati dagli stessi. Scendendo dal veicolo,
togliere sempre la chiave dal dispositivo di
avviamento per evitare che gli alzacristalli
elettrici, azionati inavvertitamente, costituiscano
un pericolo per chi rimane a bordo.
ATTENZIONE
Porta lato passeggero anteriore
Sul bracciolo interno della porta anteriore lato
passeggero è presente un interruttore dedicato per il
comando del relativo cristallo.
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 110

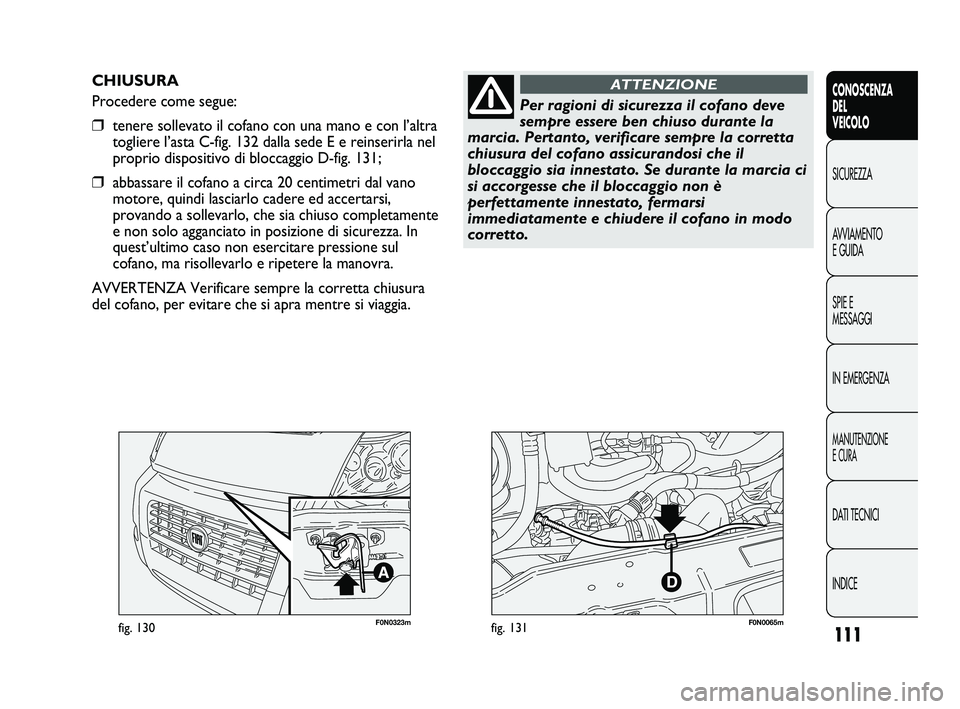

111
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0323mfig. 130F0N0065mfig. 131
CHIUSURA
Procedere come segue:
❒tenere sollevato il cofano con una mano e con l’altra
togliere l’asta C-fig. 132 dalla sede E e reinserirla nel
proprio dispositivo di bloccaggio D-fig. 131;
❒abbassare il cofano a circa 20 centimetri dal vano
motore, quindi lasciarlo cadere ed accertarsi,
provando a sollevarlo, che sia chiuso completamente
e non solo agganciato in posizione di sicurezza. In
quest’ultimo caso non esercitare pressione sul
cofano, ma risollevarlo e ripetere la manovra.
AVVERTENZA Verificare sempre la corretta chiusura
del cofano, per evitare che si apra mentre si viaggia.
Per ragioni di sicurezza il cofano deve
sempre essere ben chiuso durante la
marcia. Pertanto, verificare sempre la corretta
chiusura del cofano assicurandosi che il
bloccaggio sia innestato. Se durante la marcia ci
si accorgesse che il bloccaggio non è
perfettamente innestato, fermarsi
immediatamente e chiudere il cofano in modo
corretto.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 111

112
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0066mfig. 132F0N0138mfig. 133

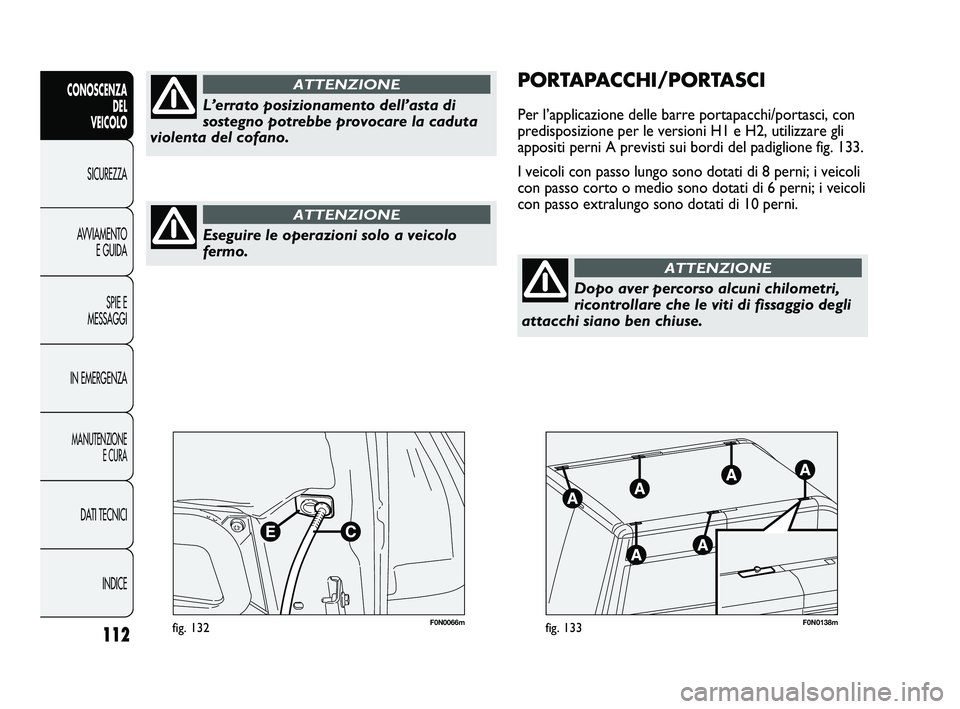

PORTAPACCHI/PORTASCI
Per l’applicazione delle barre portapacchi/portasci, con
predisposizione per le versioni H1 e H2, utilizzare gli
appositi perni A previsti sui bordi del padiglione fig. 133.
I veicoli con passo lungo sono dotati di 8 perni; i veicoli
con passo corto o medio sono dotati di 6 perni; i veicoli
con passo extralungo sono dotati di 10 perni.
Eseguire le operazioni solo a veicolo
fermo.
ATTENZIONE
L’errato posizionamento dell’asta di
sostegno potrebbe provocare la caduta
violenta del cofano.
ATTENZIONE
Dopo aver percorso alcuni chilometri,
ricontrollare che le viti di fissaggio degli
attacchi siano ben chiuse.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 112

113
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

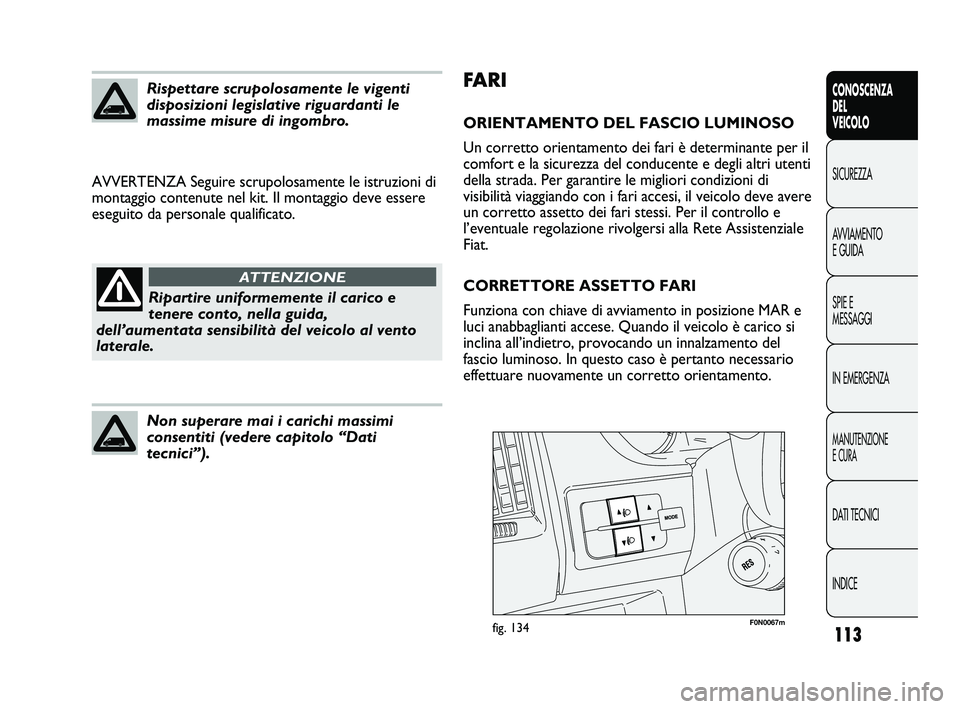

FA R I
ORIENTAMENTO DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è determinante per il
comfort e la sicurezza del conducente e degli altri utenti
della strada. Per garantire le migliori condizioni di
visibilità viaggiando con i fari accesi, il veicolo deve avere
un corretto assetto dei fari stessi. Per il controllo e
l’eventuale regolazione rivolgersi alla Rete Assistenziale
Fiat.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in posizione MAR e
luci anabbaglianti accese. Quando il veicolo è carico si
inclina all’indietro, provocando un innalzamento del
fascio luminoso. In questo caso è pertanto necessario
effettuare nuovamente un corretto orientamento. AVVERTENZA Seguire scrupolosamente le istruzioni di
montaggio contenute nel kit. Il montaggio deve essere
eseguito da personale qualificato.
Rispettare scrupolosamente le vigenti
disposizioni legislative riguardanti le
massime misure di ingombro.
Ripartire uniformemente il carico e
tenere conto, nella guida,
dell’aumentata sensibilità del veicolo al vento
laterale.
ATTENZIONE
Non superare mai i carichi massimi
consentiti (vedere capitolo “Dati
tecnici”).
F0N0067mfig. 134
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 113

114
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

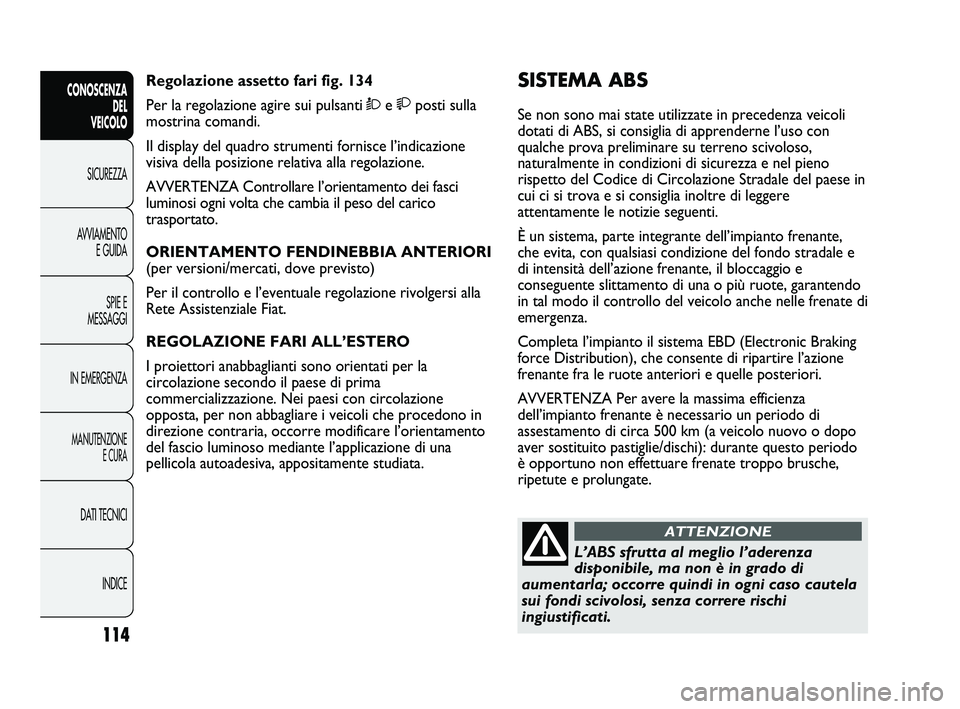

SISTEMA ABS
Se non sono mai state utilizzate in precedenza veicoli
dotati di ABS, si consiglia di apprenderne l’uso con
qualche prova preliminare su terreno scivoloso,
naturalmente in condizioni di sicurezza e nel pieno
rispetto del Codice di Circolazione Stradale del paese in
cui ci si trova e si consiglia inoltre di leggere
attentamente le notizie seguenti.
È un sistema, parte integrante dell’impianto frenante,
che evita, con qualsiasi condizione del fondo stradale e
di intensità dell’azione frenante, il bloccaggio e
conseguente slittamento di una o più ruote, garantendo
in tal modo il controllo del veicolo anche nelle frenate di
emergenza.
Completa l’impianto il sistema EBD (Electronic Braking
force Distribution), che consente di ripartire l’azione
frenante fra le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima efficienza
dell’impianto frenante è necessario un periodo di
assestamento di circa 500 km (a veicolo nuovo o dopo
aver sostituito pastiglie/dischi): durante questo periodo
è opportuno non effettuare frenate troppo brusche,
ripetute e prolungate. Regolazione assetto fari fig. 134
Per la regolazione agire sui pulsantiÒe posti sulla
mostrina comandi.
Il display del quadro strumenti fornisce l’indicazione
visiva della posizione relativa alla regolazione.
AVVERTENZA Controllare l’orientamento dei fasci
luminosi ogni volta che cambia il peso del carico
trasportato.
ORIENTAMENTO FENDINEBBIA ANTERIORI
(per versioni/mercati, dove previsto)
Per il controllo e l’eventuale regolazione rivolgersi alla
Rete Assistenziale Fiat.
REGOLAZIONE FARI ALL’ESTERO
I proiettori anabbaglianti sono orientati per la
circolazione secondo il paese di prima
commercializzazione. Nei paesi con circolazione
opposta, per non abbagliare i veicoli che procedono in
direzione contraria, occorre modificare l’orientamento
del fascio luminoso mediante l’applicazione di una
pellicola autoadesiva, appositamente studiata.
L’ABS sfrutta al meglio l’aderenza
disponibile, ma non è in grado di
aumentarla; occorre quindi in ogni caso cautela
sui fondi scivolosi, senza correre rischi
ingiustificati.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 114

115
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale (per versioni/mercati, dove
previsto), (vedere capitolo “Spie e messaggi”).
In questo caso l’impianto frenante mantiene la propria
efficacia, ma senza le potenzialità offerte dal sistema
ABS. Procedere con prudenza fino alla più vicina Rete
Assistenziale Fiat per la verifica dell’impianto. INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraverso una leggera
pulsazione del pedale freno, accompagnata da
rumorosità: ciò indica che è necessario adeguare la
velocità al tipo di strada su cui si sta viaggiando.
Se l’ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre rallentare
per adeguare la marcia all’aderenza disponibile.
ATTENZIONE
Avaria EBD
È segnalata dall’accensione della spie
>e xsul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale (per versioni/mercati, dove
previsto), (vedere capitolo “Spie e messaggi”).
In questo caso, con frenate violente, si può avere un
bloccaggio precoce delle ruote posteriori, con possibilità
di sbandamento. Guidare pertanto con estrema cautela
fino alla più vicina Rete Assistenziale Fiat per la verifica
dell’impianto.
In caso di accensione della sola spia x
sul quadro strumenti (unitamente al
messaggio visualizzato dal display
multifunzionale, per versioni/mercati, dove
previsto) arrestare immediatamente il veicolo e
rivolgersi alla più vicina Rete Assistenziale Fiat.
L’eventuale perdita di fluido dall’impianto
idraulico, infatti, pregiudica il funzionamento
dell’impianto freni, sia di tipo convenzionale, che
con il sistema antibloccaggio ruote.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 115

116
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

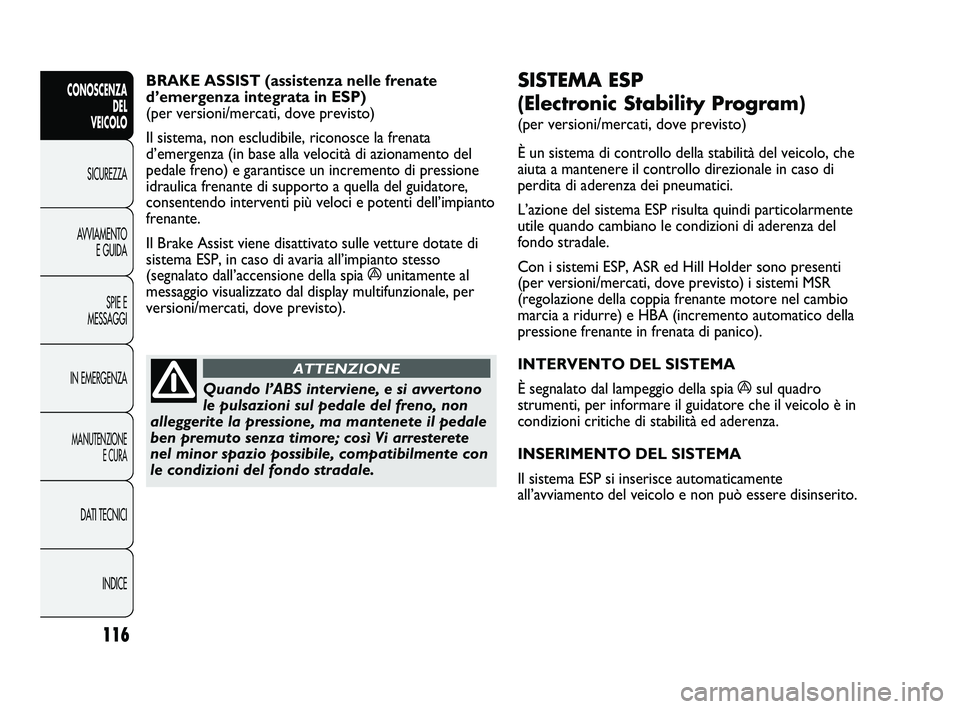

SISTEMA ESP
(Electronic Stability Program)
(per versioni/mercati, dove previsto)
È un sistema di controllo della stabilità del veicolo, che
aiuta a mantenere il controllo direzionale in caso di
perdita di aderenza dei pneumatici.
L’azione del sistema ESP risulta quindi particolarmente
utile quando cambiano le condizioni di aderenza del
fondo stradale.
Con i sistemi ESP, ASR ed Hill Holder sono presenti
(per versioni/mercati, dove previsto) i sistemi MSR
(regolazione della coppia frenante motore nel cambio
marcia a ridurre) e HBA (incremento automatico della
pressione frenante in frenata di panico).
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia
ásul quadro
strumenti, per informare il guidatore che il veicolo è in
condizioni critiche di stabilità ed aderenza.
INSERIMENTO DEL SISTEMA
Il sistema ESP si inserisce automaticamente
all’avviamento del veicolo e non può essere disinserito. BRAKE ASSIST (assistenza nelle frenate
d’emergenza integrata in ESP)
(per versioni/mercati, dove previsto)
Il sistema, non escludibile, riconosce la frenata
d’emergenza (in base alla velocità di azionamento del
pedale freno) e garantisce un incremento di pressione
idraulica frenante di supporto a quella del guidatore,
consentendo interventi più veloci e potenti dell’impianto
frenante.
Il Brake Assist viene disattivato sulle vetture dotate di
sistema ESP, in caso di avaria all’impianto stesso
(segnalato dall’accensione della spia
áunitamente al
messaggio visualizzato dal display multifunzionale, per
versioni/mercati, dove previsto).
Quando l’ABS interviene, e si avvertono
le pulsazioni sul pedale del freno, non
alleggerite la pressione, ma mantenete il pedale
ben premuto senza timore; così Vi arresterete
nel minor spazio possibile, compatibilmente con
le condizioni del fondo stradale.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 116

117
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

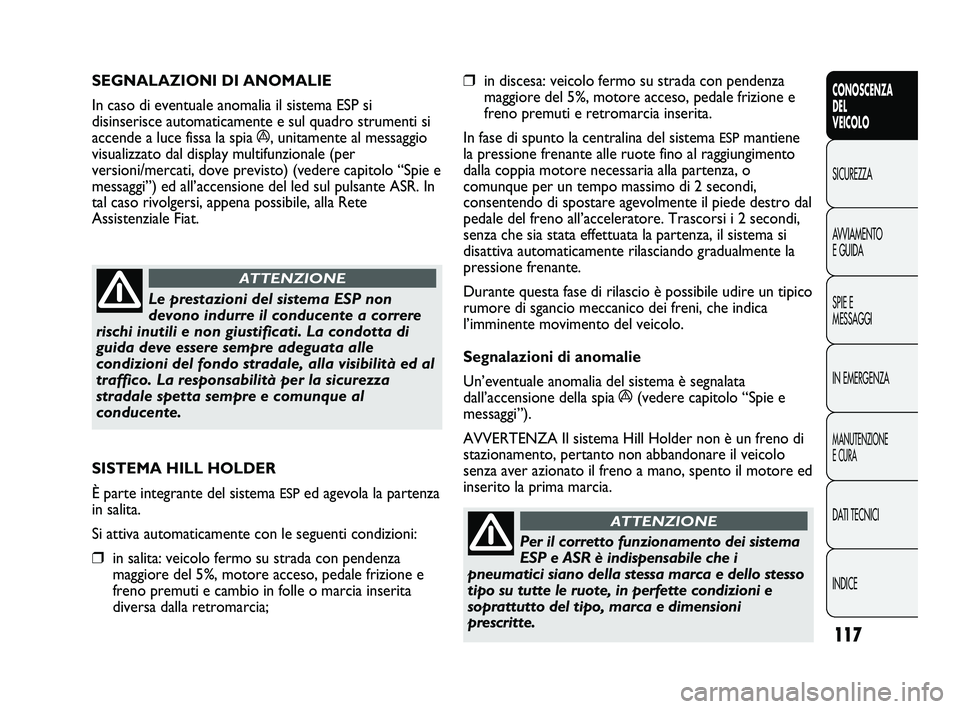

❒in discesa: veicolo fermo su strada con pendenza
maggiore del 5%, motore acceso, pedale frizione e
freno premuti e retromarcia inserita.
In fase di spunto la centralina del sistema
ESPmantiene
la pressione frenante alle ruote fino al raggiungimento
dalla coppia motore necessaria alla partenza, o
comunque per un tempo massimo di 2 secondi,
consentendo di spostare agevolmente il piede destro dal
pedale del freno all’acceleratore. Trascorsi i 2 secondi,
senza che sia stata effettuata la partenza, il sistema si
disattiva automaticamente rilasciando gradualmente la
pressione frenante.
Durante questa fase di rilascio è possibile udire un tipico
rumore di sgancio meccanico dei freni, che indica
l’imminente movimento del veicolo.
Segnalazioni di anomalie
Un’eventuale anomalia del sistema è segnalata
dall’accensione della spia
á(vedere capitolo “Spie e
messaggi”).
AVVERTENZA Il sistema Hill Holder non è un freno di
stazionamento, pertanto non abbandonare il veicolo
senza aver azionato il freno a mano, spento il motore ed
inserito la prima marcia. SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema ESP si
disinserisce automaticamente e sul quadro strumenti si
accende a luce fissa la spia á, unitamente al messaggio
visualizzato dal display multifunzionale (per
versioni/mercati, dove previsto) (vedere capitolo “Spie e
messaggi”) ed all’accensione del led sul pulsante ASR. In
tal caso rivolgersi, appena possibile, alla Rete
Assistenziale Fiat.
Le prestazioni del sistema ESP non
devono indurre il conducente a correre
rischi inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità ed al
traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
conducente.
ATTENZIONE
SISTEMA HILL HOLDER
È parte integrante del sistema
ESPed agevola la partenza
in salita.
Si attiva automaticamente con le seguenti condizioni:
❒in salita: veicolo fermo su strada con pendenza
maggiore del 5%, motore acceso, pedale frizione e
freno premuti e cambio in folle o marcia inserita
diversa dalla retromarcia;
Per il corretto funzionamento dei sistema
ESP e ASR è indispensabile che i
pneumatici siano della stessa marca e dello stesso
tipo su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 117

118
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

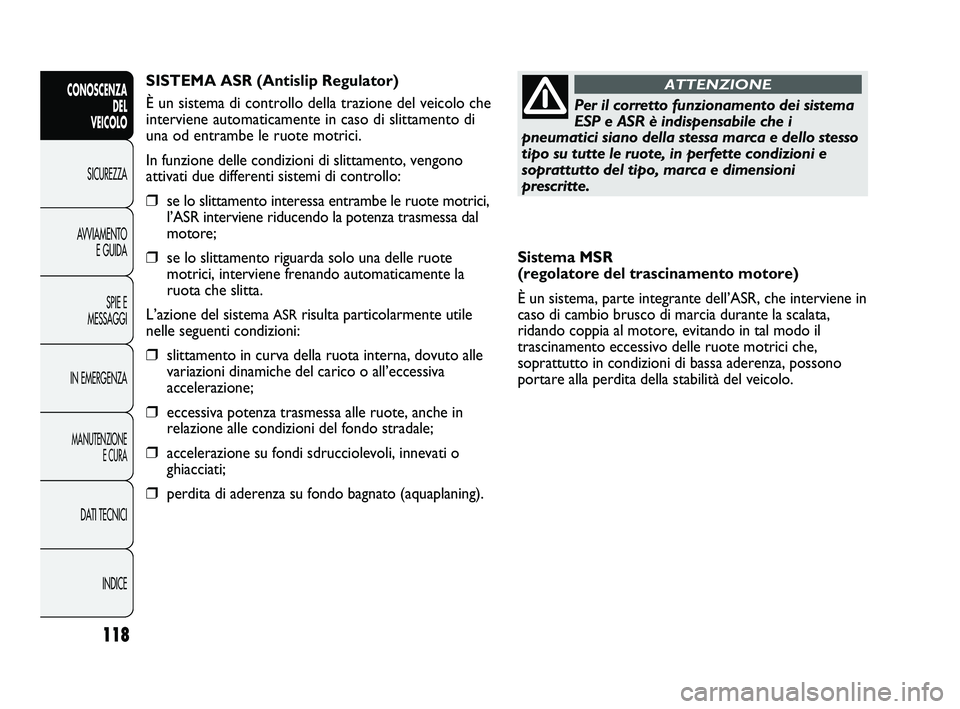

Sistema MSR
(regolatore del trascinamento motore)
È un sistema, parte integrante dell’ASR, che interviene in
caso di cambio brusco di marcia durante la scalata,
ridando coppia al motore, evitando in tal modo il
trascinamento eccessivo delle ruote motrici che,
soprattutto in condizioni di bassa aderenza, possono
portare alla perdita della stabilità del veicolo. SISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione del veicolo che
interviene automaticamente in caso di slittamento di
una od entrambe le ruote motrici.
In funzione delle condizioni di slittamento, vengono
attivati due differenti sistemi di controllo:
❒se lo slittamento interessa entrambe le ruote motrici,
l’ASR interviene riducendo la potenza trasmessa dal
motore;
❒se lo slittamento riguarda solo una delle ruote
motrici, interviene frenando automaticamente la
ruota che slitta.
L’azione del sistema
ASRrisulta particolarmente utile
nelle seguenti condizioni:
❒slittamento in curva della ruota interna, dovuto alle
variazioni dinamiche del carico o all’eccessiva
accelerazione;
❒eccessiva potenza trasmessa alle ruote, anche in
relazione alle condizioni del fondo stradale;
❒accelerazione su fondi sdrucciolevoli, innevati o
ghiacciati;
❒perdita di aderenza su fondo bagnato (aquaplaning).
Per il corretto funzionamento dei sistema
ESP e ASR è indispensabile che i
pneumatici siano della stessa marca e dello stesso
tipo su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 118

119
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Per il corretto funzionamento del sistema ASR è
indispensabile che i pneumatici siano della stessa marca
e dello stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo, marca e dimensioni
prescritte.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema ASR si
disinserisce automaticamente e sul quadro strumenti si
accende a luce fissa la spia á, unitamente al messaggio
visualizzato dal display multifunzionale (per
versioni/mercati, dove previsto) (vedere capitolo “Spie e
messaggi”) ed all’accensione del led sul pulsante ASR. In
tal caso rivolgersi, appena possibile, alla Rete

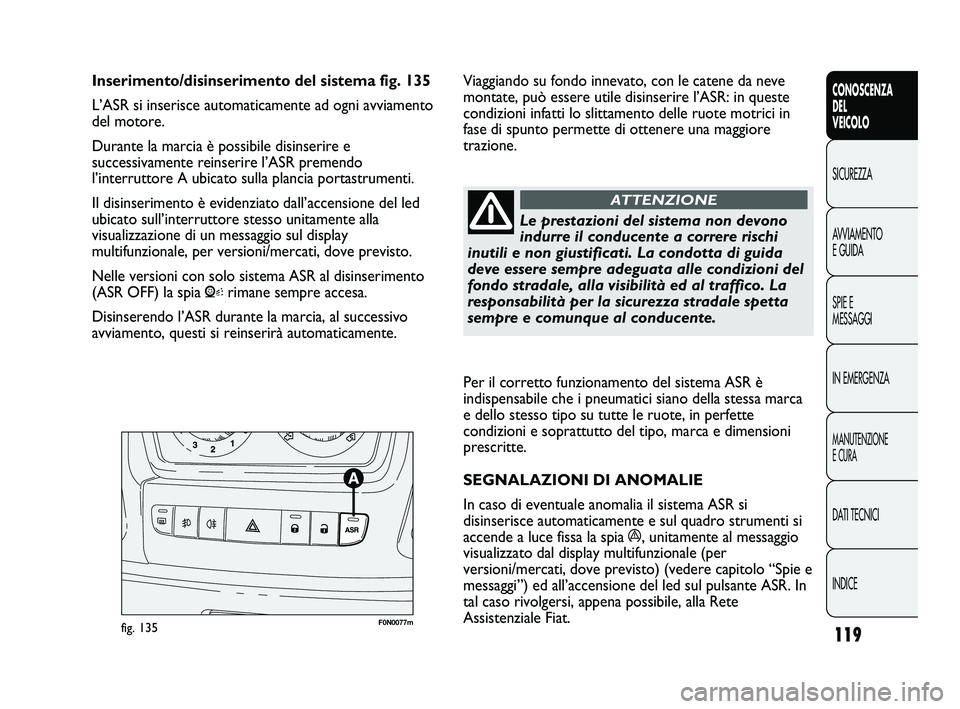

Assistenziale Fiat. Inserimento/disinserimento del sistema fig. 135
L’ASR si inserisce automaticamente ad ogni avviamento
del motore.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR premendo
l’interruttore A ubicato sulla plancia portastrumenti.
Il disinserimento è evidenziato dall’accensione del led
ubicato sull’interruttore stesso unitamente alla
visualizzazione di un messaggio sul display
multifunzionale, per versioni/mercati, dove previsto.
Nelle versioni con solo sistema ASR al disinserimento
(ASR OFF) la spia
Vrimane sempre accesa.
Disinserendo l’ASR durante la marcia, al successivo
avviamento, questi si reinserirà automaticamente.
F0N0077mfig. 135
Le prestazioni del sistema non devono
indurre il conducente a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle condizioni del
fondo stradale, alla visibilità ed al traffico. La
responsabilità per la sicurezza stradale spetta
sempre e comunque al conducente.
ATTENZIONE
Viaggiando su fondo innevato, con le catene da neve
montate, può essere utile disinserire l’ASR: in queste
condizioni infatti lo slittamento delle ruote motrici in
fase di spunto permette di ottenere una maggiore
trazione.
037-128 DUCATO LUM I 7ed 12-05-2010 13:41 Pagina 119
