FIAT DUCATO 2009 Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

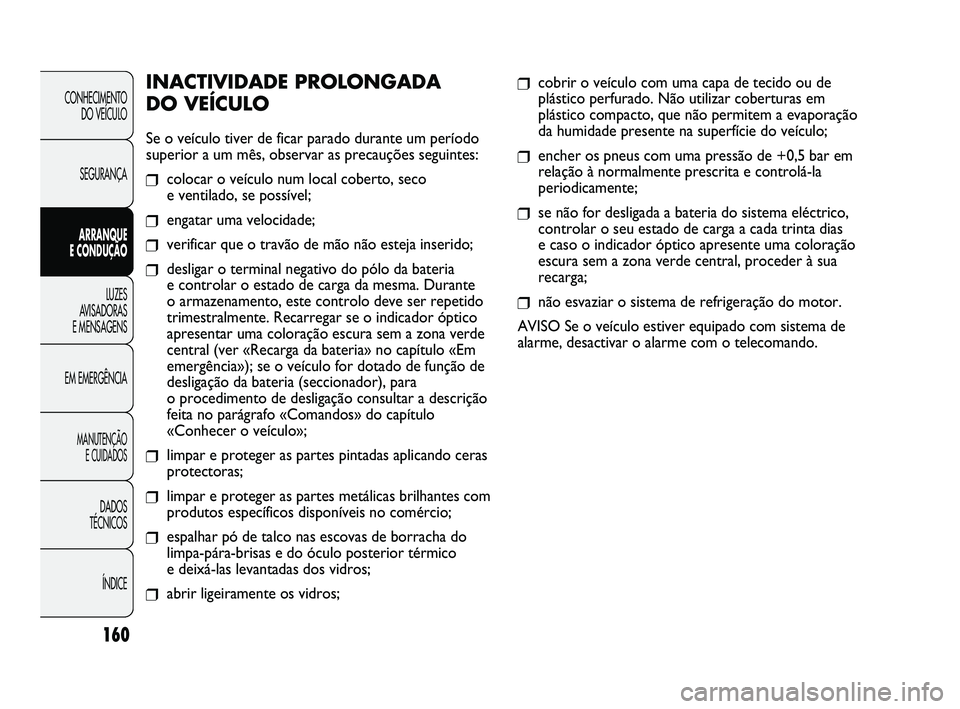

❒cobrir o veículo com uma capa de tecido ou de
plástico perfurado. Não utilizar coberturas em
plástico compacto, que não permitem a evaporação
da humidade presente na superfície do veículo;
❒encher os pneus com uma pressão de +0,5 bar em
relação à normalmente prescrita e controlá-la
periodicamente;
❒se não for desligada a bateria do sistema eléctrico,
controlar o seu estado de carga a cada trinta dias
e caso o indicador óptico apresente uma coloração
escura sem a zona verde central, proceder à sua
recarga;
❒não esvaziar o sistema de refrigeração do motor.
AVISO Se o veículo estiver equipado com sistema de
alarme, desactivar o alarme com o telecomando.
INACTIVIDADE PROLONGADA
DO VEÍCULO
Se o veículo tiver de ficar parado durante um período
superior a um mês, observar as precauções seguintes:
❒colocar o veículo num local coberto, seco
e ventilado, se possível;
❒engatar uma velocidade;
❒verificar que o travão de mão não esteja inserido;
❒desligar o terminal negativo do pólo da bateria
e controlar o estado de carga da mesma. Durante
o armazenamento, este controlo deve ser repetido
trimestralmente. Recarregar se o indicador óptico
apresentar uma coloração escura sem a zona verde
central (ver «Recarga da bateria» no capítulo «Em
emergência»); se o veículo for dotado de função de
desligação da bateria (seccionador), para
o procedimento de desligação consultar a descrição
feita no parágrafo «Comandos» do capítulo
«Conhecer o veículo»;
❒limpar e proteger as partes pintadas aplicando ceras
protectoras;
❒limpar e proteger as partes metálicas brilhantes com
produtos específicos disponíveis no comércio;
❒espalhar pó de talco nas escovas de borracha do
limpa-pára-brisas e do óculo posterior térmico
e deixá-las levantadas dos vidros;
❒abrir ligeiramente os vidros;
160
147-160 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 160

161

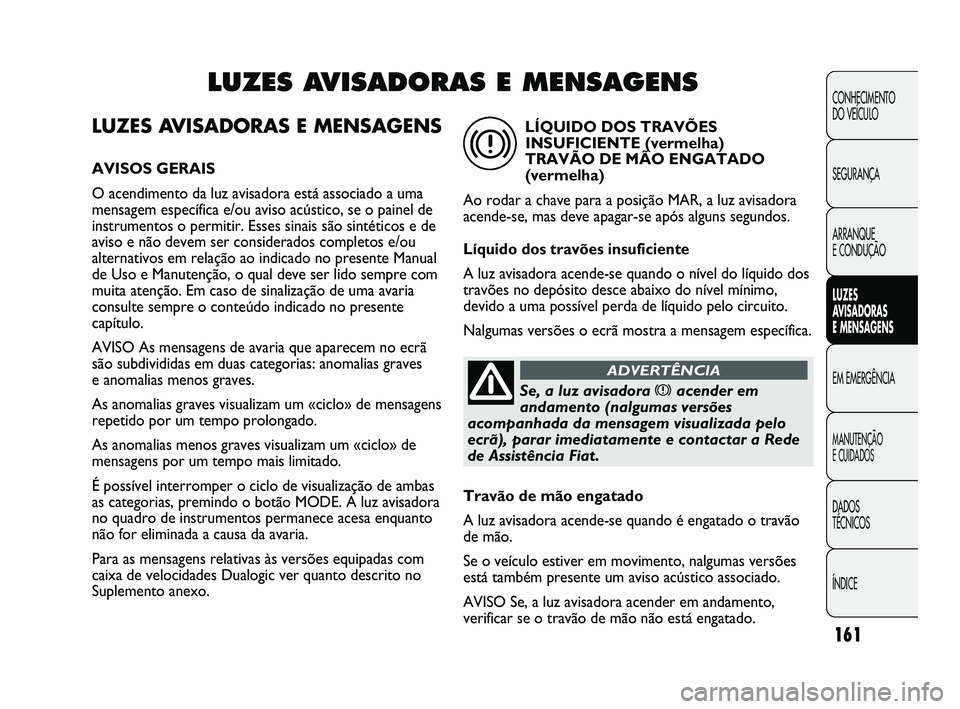

LUZES AVISADORAS E MENSAGENS
AVISOS GERAIS
O acendimento da luz avisadora está associado a uma
mensagem específica e/ou aviso acústico, se o painel de
instrumentos o permitir. Esses sinais são sintéticos e de
aviso e não devem ser considerados completos e/ou
alternativos em relação ao indicado no presente Manual
de Uso e Manutenção, o qual deve ser lido sempre com
muita atenção. Em caso de sinalização de uma avaria
consulte sempre o conteúdo indicado no presente
capítulo.
AVISO As mensagens de avaria que aparecem no ecrã
são subdivididas em duas categorias: anomalias graves
e anomalias menos graves.
As anomalias graves visualizam um «ciclo» de mensagens
repetido por um tempo prolongado.
As anomalias menos graves visualizam um «ciclo» de
mensagens por um tempo mais limitado.
É possível interromper o ciclo de visualização de ambas
as categorias, premindo o botão MODE. A luz avisadora
no quadro de instrumentos permanece acesa enquanto
não for eliminada a causa da avaria.
Para as mensagens relativas às versões equipadas com
caixa de velocidades Dualogic ver quanto descrito no
Suplemento anexo.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
LUZES AVISADORAS E MENSAGENS
Se, a luz avisadora xacender em
andamento (nalgumas versões
acompanhada da mensagem visualizada pelo
ecrã), parar imediatamente e contactar a Rede
de Assistência Fiat.
ADVERTÊNCIA
LÍQUIDO DOS TRAVÕES
INSUFICIENTE (vermelha)
TRAVÃO DE MÃO ENGATADO
(vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos
travões no depósito desce abaixo do nível mínimo,
devido a uma possível perda de líquido pelo circuito.
Nalgumas versões o ecrã mostra a mensagem específica.
x
Travão de mão engatado
A luz avisadora acende-se quando é engatado o travão
de mão.
Se o veículo estiver em movimento, nalgumas versões
está também presente um aviso acústico associado.
AVISO Se, a luz avisadora acender em andamento,
verificar se o travão de mão não está engatado.
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 161

162
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

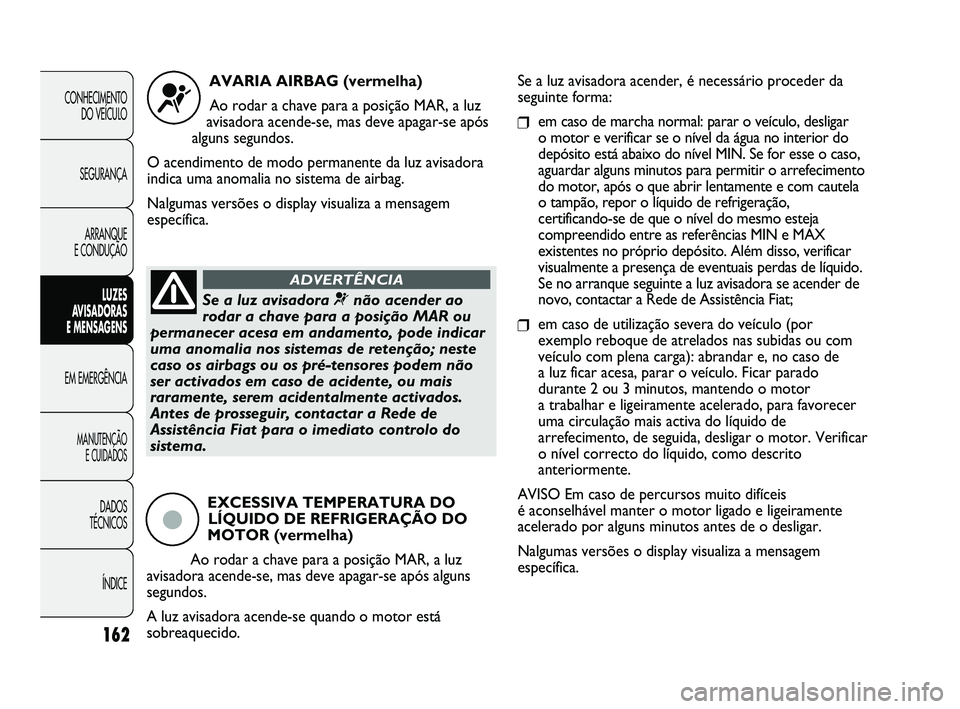

AVARIA AIRBAG (vermelha)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
O acendimento de modo permanente da luz avisadora
indica uma anomalia no sistema de airbag.
Nalgumas versões o display visualiza a mensagem
específica.
¬
Se a luz avisadora ¬não acender ao
rodar a chave para a posição MAR ou
permanecer acesa em andamento, pode indicar
uma anomalia nos sistemas de retenção; neste
caso os airbags ou os pré-tensores podem não
ser activados em caso de acidente, ou mais
raramente, serem acidentalmente activados.
Antes de prosseguir, contactar a Rede de
Assistência Fiat para o imediato controlo do
sistema.
ADVERTÊNCIA
EXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se quando o motor está
sobreaquecido.
ç
Se a luz avisadora acender, é necessário proceder da
seguinte forma:
❒em caso de marcha normal: parar o veículo, desligar
o motor e verificar se o nível da água no interior do
depósito está abaixo do nível MIN. Se for esse o caso,
aguardar alguns minutos para permitir o arrefecimento
do motor, após o que abrir lentamente e com cautela
o tampão, repor o líquido de refrigeração,
certificando-se de que o nível do mesmo esteja
compreendido entre as referências MIN e MAX
existentes no próprio depósito. Além disso, verificar
visualmente a presença de eventuais perdas de líquido.
Se no arranque seguinte a luz avisadora se acender de
novo, contactar a Rede de Assistência Fiat;
❒em caso de utilização severa do veículo (por
exemplo reboque de atrelados nas subidas ou com
veículo com plena carga): abrandar e, no caso de
a luz ficar acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor
a trabalhar e ligeiramente acelerado, para favorecer
uma circulação mais activa do líquido de
arrefecimento, de seguida, desligar o motor. Verificar
o nível correcto do líquido, como descrito
anteriormente.
AVISO Em caso de percursos muito difíceis
é aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
Nalgumas versões o display visualiza a mensagem
específica.
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 162

163

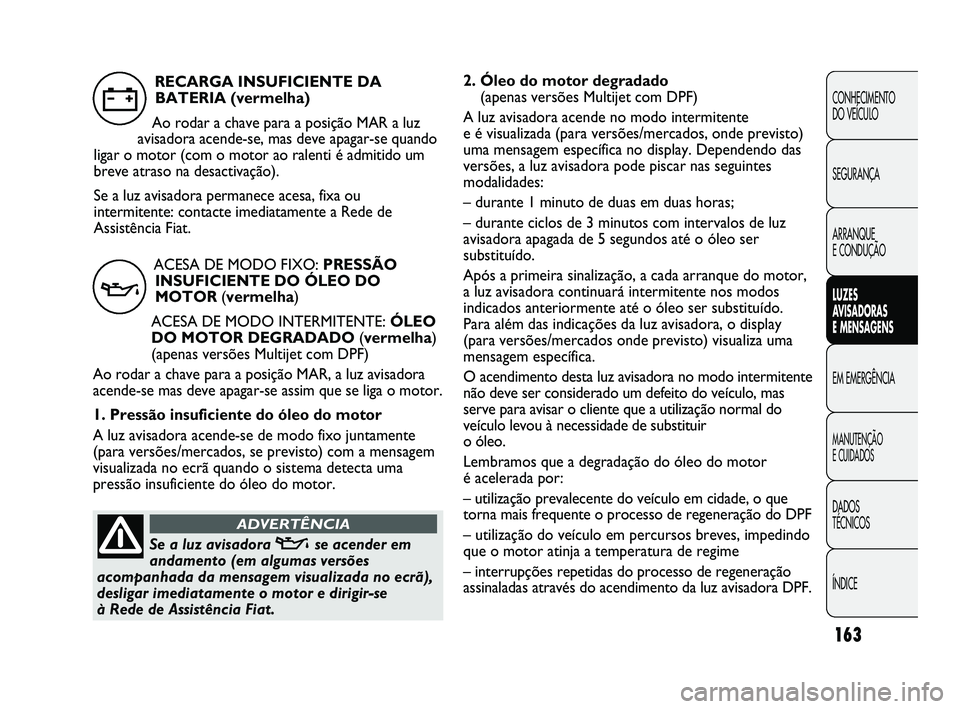

2. Óleo do motor degradado
(apenas versões Multijet com DPF)
A luz avisadora acende no modo intermitente
e é visualizada (para versões/mercados, onde previsto)
uma mensagem específica no display. Dependendo das
versões, a luz avisadora pode piscar nas seguintes
modalidades:
– durante 1 minuto de duas em duas horas;
– durante ciclos de 3 minutos com intervalos de luz
avisadora apagada de 5 segundos até o óleo ser
substituído.
Após a primeira sinalização, a cada arranque do motor,
a luz avisadora continuará intermitente nos modos
indicados anteriormente até o óleo ser substituído.
Para além das indicações da luz avisadora, o display
(para versões/mercados onde previsto) visualiza uma
mensagem específica.
O acendimento desta luz avisadora no modo intermitente
não deve ser considerado um defeito do veículo, mas
serve para avisar o cliente que a utilização normal do
veículo levou à necessidade de substituir
o óleo.
Lembramos que a degradação do óleo do motor
é acelerada por:
– utilização prevalecente do veículo em cidade, o que
torna mais frequente o processo de regeneração do DPF
– utilização do veículo em percursos breves, impedindo
que o motor atinja a temperatura de regime
– interrupções repetidas do processo de regeneração
assinaladas através do acendimento da luz avisadora DPF.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
RECARGA INSUFICIENTE DA
BATERIA (vermelha)
Ao rodar a chave para a posição MAR a luz
avisadora acende-se, mas deve apagar-se quando
ligar o motor (com o motor ao ralenti é admitido um
breve atraso na desactivação).
Se a luz avisadora permanece acesa, fixa ou
intermitente: contacte imediatamente a Rede de
Assistência Fiat.
w
ACESA DE MODO FIXO: PRESSÃO
INSUFICIENTE DO ÓLEO DO
MOTOR (vermelha)
ACESA DE MODO INTERMITENTE: ÓLEO
DO MOTOR DEGRADADO (vermelha)
(apenas versões Multijet com DPF)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se mas deve apagar-se assim que se liga o motor.
1. Pressão insuficiente do óleo do motor
A luz avisadora acende-se de modo fixo juntamente
(para versões/mercados, se previsto) com a mensagem
visualizada no ecrã quando o sistema detecta uma
pressão insuficiente do óleo do motor.
v
Se a luz avisadora vse acender em
andamento (em algumas versões
acompanhada da mensagem visualizada no ecrã),
desligar imediatamente o motor e dirigir-se
à Rede de Assistência Fiat.
ADVERTÊNCIA
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 163

164
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
FECHO INCOMPLETO DAS
PORTAS/VÃO DE CARGA (vermelha)
A luz avisadora acende-se, nalgumas versões,
quando uma ou mais portas ou a tampa da
bagageira não estão perfeitamente fechadas.
Nalgumas versões o ecrã visualiza a mensagem
específica que sinaliza a abertura da porta anterior
esquerda/direita ou portas posteriores/vão de carga.
Com as portas abertas e o veículo em movimento,
é emitido um sinal acústico.
´
Quando a luz avisadora se acende, o óleo
do motor degradado deve ser substituído
logo que possível e nunca 500 km após o primeiro
acendimento da luz avisadora.
O não cumprimento das informações acima
indicadas pode causar danos graves no motor
e a anulação da garantia. Lembramos que
o acendimento desta luz avisadora não está
relacionado com a quantidade de óleo presente
no motor; portanto, se a luz avisadora acender no
modo intermitente, o utilizador não deverá
acrescentar mais óleo ao motor.
ADVERTÊNCIA
AVARIA EBD (vermelha)
(amarelo âmbar)
O acendimento simultâneo das luzes
avisadoras
xe >com o motor
a trabalhar indica uma anomalia do sistema EBD ou que
o sistema não está disponível; neste caso, com
travagens violentas, é possível que ocorra um bloqueio
precoce das rodas posteriores, com possibilidade de
guinada. Conduzir com extrema prudência e dirigir-se
imediatamente a um concessionário da Rede de
Assistência Fiat para que verifiquem o sistema.
Nalgumas versões o ecrã mostra a mensagem específica.
>
CINTOS DE SEGURANÇA NÃO
APERTADOS (vermelha)
A luz avisadora no painel acende-se de forma
permanente, com o veículo parado e o cinto de
segurança do lado do condutor não apertado
correctamente. Essa luz avisadora acender-se-á de forma
intermitente, juntamente com um avisador acústico
(buzzer), quando o veículo estiver em movimento e os
cintos de segurança dos lugares anterior não estiverem
correctamente apertados.
O avisador acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder) pode ser desactivado unicamente pela Rede de
Assistência Fiat. Nalgumas versões, é possível reactivar
o sistema através do menu de configuração.
<
x
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 164

165
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

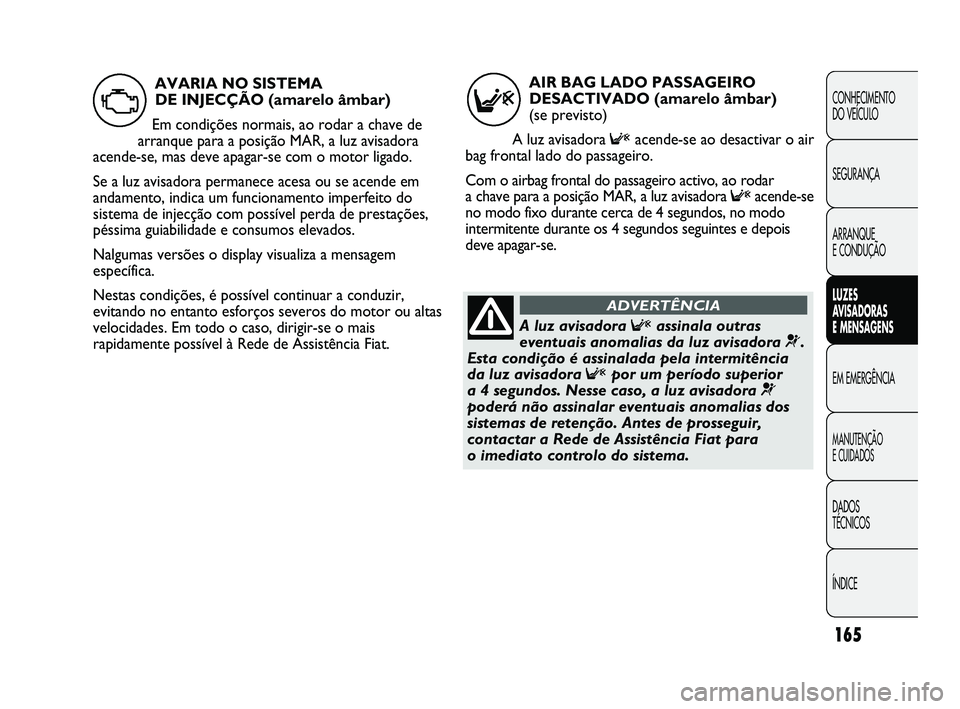

AIR BAG LADO PASSAGEIRO
DESACTIVADO (amarelo âmbar)
(se previsto)
A luz avisadora
Facende-se ao desactivar o air
bag frontal lado do passageiro.
Com o airbag frontal do passageiro activo, ao rodar
a chave para a posição MAR, a luz avisadora
Facende-se
no modo fixo durante cerca de 4 segundos, no modo
intermitente durante os 4 segundos seguintes e depois
deve apagar-se.
AVARIA NO SISTEMA
DE INJECÇÃO (amarelo âmbar)
Em condições normais, ao rodar a chave de
arranque para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se com o motor ligado.
Se a luz avisadora permanece acesa ou se acende em
andamento, indica um funcionamento imperfeito do
sistema de injecção com possível perda de prestações,
péssima guiabilidade e consumos elevados.
Nalgumas versões o display visualiza a mensagem
específica.
Nestas condições, é possível continuar a conduzir,
evitando no entanto esforços severos do motor ou altas
velocidades. Em todo o caso, dirigir-se o mais
rapidamente possível à Rede de Assistência Fiat.
UF
A luz avisadora Fassinala outras
eventuais anomalias da luz avisadora ¬.
Esta condição é assinalada pela intermitência
da luz avisadora
Fpor um período superior
a 4 segundos. Nesse caso, a luz avisadora ¬
poderá não assinalar eventuais anomalias dos
sistemas de retenção. Antes de prosseguir,
contactar a Rede de Assistência Fiat para
o imediato controlo do sistema.
ADVERTÊNCIA
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 165

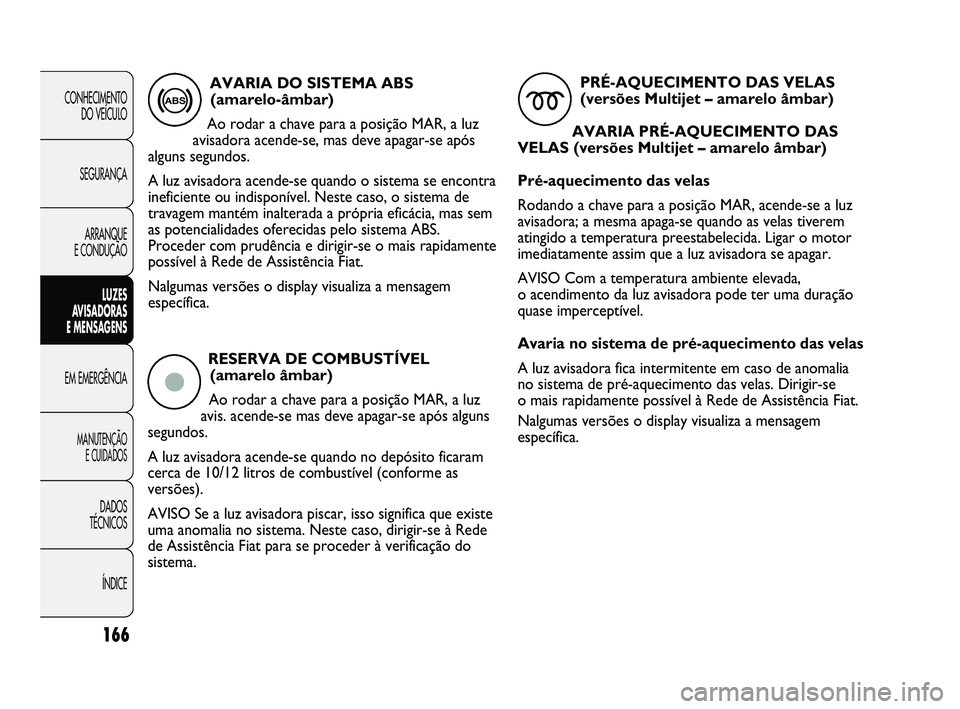

RESERVA DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz
avis. acende-se mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se quando no depósito ficaram
cerca de 10/12 litros de combustível (conforme as
versões).
AVISO Se a luz avisadora piscar, isso significa que existe
uma anomalia no sistema. Neste caso, dirigir-se à Rede
de Assistência Fiat para se proceder à verificação do
sistema.
166
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ç
AVARIA DO SISTEMA ABS
(amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
A luz avisadora acende-se quando o sistema se encontra
ineficiente ou indisponível. Neste caso, o sistema de
travagem mantém inalterada a própria eficácia, mas sem
as potencialidades oferecidas pelo sistema ABS.
Proceder com prudência e dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat.
Nalgumas versões o display visualiza a mensagem
específica.
>
PRÉ-AQUECIMENTO DAS VELAS
(versões Multijet – amarelo âmbar)
AVARIA PRÉ-AQUECIMENTO DAS
VELAS (versões Multijet – amarelo âmbar)
Pré-aquecimento das velas
Rodando a chave para a posição MAR, acende-se a luz
avisadora; a mesma apaga-se quando as velas tiverem
atingido a temperatura preestabelecida. Ligar o motor
imediatamente assim que a luz avisadora se apagar.
AVISO Com a temperatura ambiente elevada,
o acendimento da luz avisadora pode ter uma duração
quase imperceptível.
Avaria no sistema de pré-aquecimento das velas
A luz avisadora fica intermitente em caso de anomalia
no sistema de pré-aquecimento das velas. Dirigir-se
o mais rapidamente possível à Rede de Assistência Fiat.
Nalgumas versões o display visualiza a mensagem
específica.
m
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 166

167
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

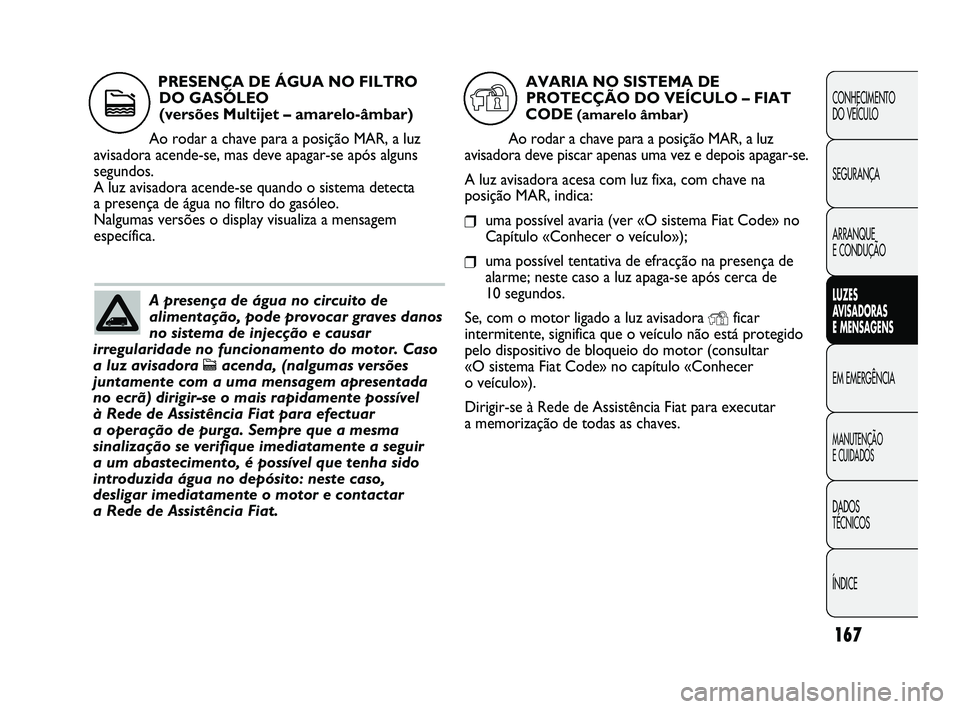

A presença de água no circuito de
alimentação, pode provocar graves danos
no sistema de injecção e causar
irregularidade no funcionamento do motor. Caso
a luz avisadora
cacenda, (nalgumas versões
juntamente com a uma mensagem apresentada
no ecrã) dirigir-se o mais rapidamente possível
à Rede de Assistência Fiat para efectuar
a operação de purga. Sempre que a mesma
sinalização se verifique imediatamente a seguir
a um abastecimento, é possível que tenha sido
introduzida água no depósito: neste caso,
desligar imediatamente o motor e contactar
a Rede de Assistência Fiat.
PRESENÇA DE ÁGUA NO FILTRO
DO GASÓLEO
(versões Multijet – amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se quando o sistema detecta
a presença de água no filtro do gasóleo.
Nalgumas versões o display visualiza a mensagem
específica.
c
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO – FIAT
CODE
(amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora deve piscar apenas uma vez e depois apagar-se.
A luz avisadora acesa com luz fixa, com chave na
posição MAR, indica:
❒uma possível avaria (ver «O sistema Fiat Code» no
Capítulo «Conhecer o veículo»);
❒uma possível tentativa de efracção na presença de
alarme; neste caso a luz apaga-se após cerca de
10 segundos.
Se, com o motor ligado a luz avisadora
Yficar
intermitente, significa que o veículo não está protegido
pelo dispositivo de bloqueio do motor (consultar
«O sistema Fiat Code» no capítulo «Conhecer
o veículo»).
Dirigir-se à Rede de Assistência Fiat para executar
a memorização de todas as chaves.
Y
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 167

168
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

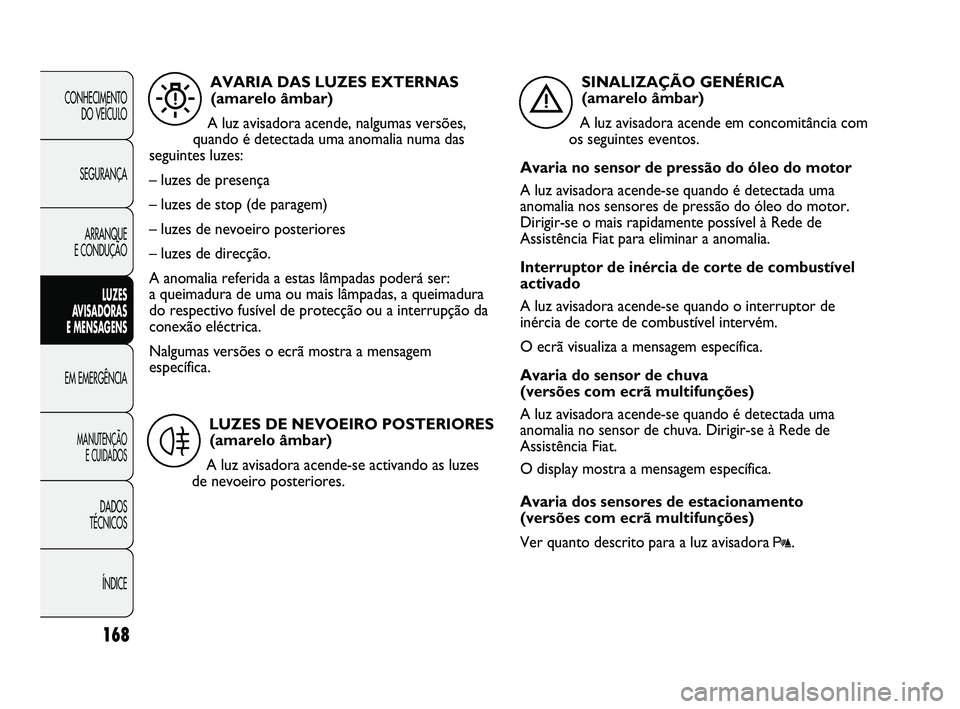

AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
A luz avisadora acende, nalgumas versões,
quando é detectada uma anomalia numa das
seguintes luzes:
– luzes de presença
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção.
A anomalia referida a estas lâmpadas poderá ser:
a queimadura de uma ou mais lâmpadas, a queimadura
do respectivo fusível de protecção ou a interrupção da
conexão eléctrica.
Nalgumas versões o ecrã mostra a mensagem
específica.
W
LUZES DE NEVOEIRO POSTERIORES
(amarelo âmbar)
A luz avisadora acende-se activando as luzes
de nevoeiro posteriores.
4
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
A luz avisadora acende em concomitância com
os seguintes eventos.
Avaria no sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detectada uma
anomalia nos sensores de pressão do óleo do motor.
Dirigir-se o mais rapidamente possível à Rede de
Assistência Fiat para eliminar a anomalia.
Interruptor de inércia de corte de combustível
activado
A luz avisadora acende-se quando o interruptor de
inércia de corte de combustível intervém.
O ecrã visualiza a mensagem específica.
Avaria do sensor de chuva
(versões com ecrã multifunções)
A luz avisadora acende-se quando é detectada uma
anomalia no sensor de chuva. Dirigir-se à Rede de
Assistência Fiat.
O display mostra a mensagem específica.
Avaria dos sensores de estacionamento
(versões com ecrã multifunções)
Ver quanto descrito para a luz avisadora
t.
è
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 168

169
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

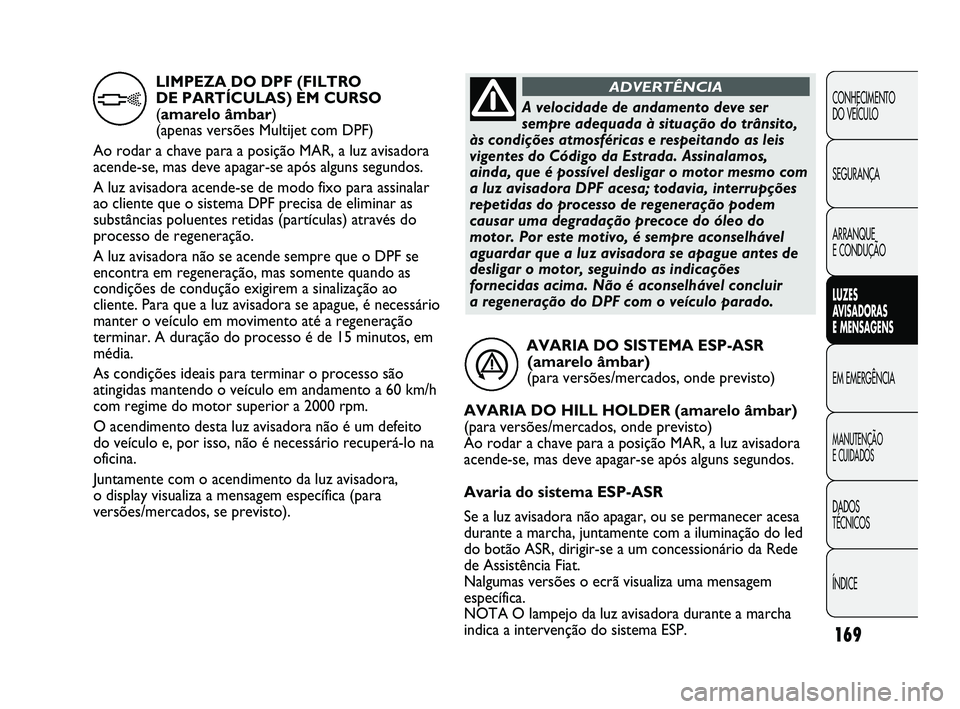

AVARIA DO SISTEMA ESP-ASR
(amarelo âmbar)
(para versões/mercados, onde previsto)
AVARIA DO HILL HOLDER (amarelo âmbar)
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
Avaria do sistema ESP-ASR
Se a luz avisadora não apagar, ou se permanecer acesa
durante a marcha, juntamente com a iluminação do led
do botão ASR, dirigir-se a um concessionário da Rede
de Assistência Fiat.
Nalgumas versões o ecrã visualiza uma mensagem
específica.
NOTA O lampejo da luz avisadora durante a marcha
indica a intervenção do sistema ESP.
á
LIMPEZA DO DPF (FILTRO
DE PARTÍCULAS) EM CURSO
(amarelo âmbar)
(apenas versões Multijet com DPF)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se de modo fixo para assinalar
ao cliente que o sistema DPF precisa de eliminar as
substâncias poluentes retidas (partículas) através do
processo de regeneração.
A luz avisadora não se acende sempre que o DPF se
encontra em regeneração, mas somente quando as
condições de condução exigirem a sinalização ao
cliente. Para que a luz avisadora se apague, é necessário
manter o veículo em movimento até a regeneração
terminar. A duração do processo é de 15 minutos, em
média.
As condições ideais para terminar o processo são
atingidas mantendo o veículo em andamento a 60 km/h
com regime do motor superior a 2000 rpm.
O acendimento desta luz avisadora não é um defeito
do veículo e, por isso, não é necessário recuperá-lo na
oficina.
Juntamente com o acendimento da luz avisadora,
o display visualiza a mensagem específica (para
versões/mercados, se previsto).
hA velocidade de andamento deve ser
sempre adequada à situação do trânsito,
às condições atmosféricas e respeitando as leis
vigentes do Código da Estrada. Assinalamos,
ainda, que é possível desligar o motor mesmo com
a luz avisadora DPF acesa; todavia, interrupções
repetidas do processo de regeneração podem
causar uma degradação precoce do óleo do
motor. Por este motivo, é sempre aconselhável
aguardar que a luz avisadora se apague antes de
desligar o motor, seguindo as indicações
fornecidas acima. Não é aconselhável concluir
a regeneração do DPF com o veículo parado.
ADVERTÊNCIA
161-172 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 169
