service interval FIAT DUCATO 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

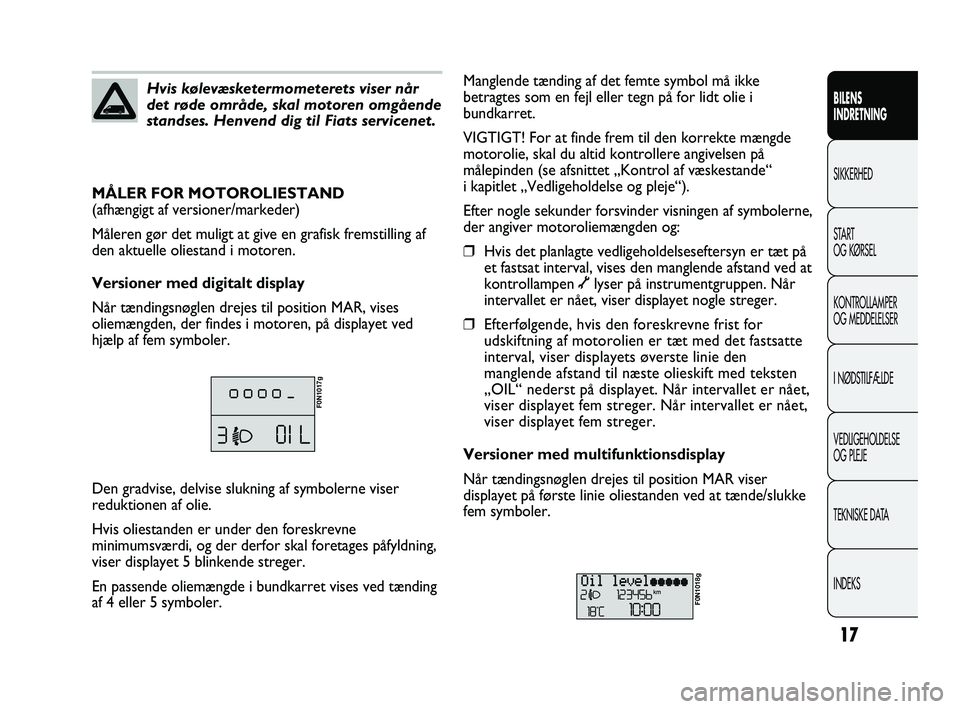

17
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hvis kølevæsketermometerets viser når
det røde område, skal motoren omgående
standses. Henvend dig til Fiats servicenet.Manglende tænding af det femte symbol må ikke
betragtes som en fejl eller tegn på for lidt olie i
bundkarret.
VIGTIGT! For at finde frem til den korrekte mængde
motorolie, skal du altid kontrollere angivelsen på
målepinden (se afsnittet „Kontrol af væskestande“
i kapitlet „Vedligeholdelse og pleje“).
Efter nogle sekunder forsvinder visningen af symbolerne,
der angiver motoroliemængden og:
❒Hvis det planlagte vedligeholdelseseftersyn er tæt på
et fastsat interval, vises den manglende afstand ved at
kontrollampen õlyser på instrumentgruppen. Når
intervallet er nået, viser displayet nogle streger.
❒Efterfølgende, hvis den foreskrevne frist for
udskiftning af motorolien er tæt med det fastsatte
interval, viser displayets øverste linie den
manglende afstand til næste olieskift med teksten
„OIL“ nederst på displayet. Når intervallet er nået,
viser displayet fem streger. Når intervallet er nået,
viser displayet fem streger.
Versioner med multifunktionsdisplay
Når tændingsnøglen drejes til position MAR viser
displayet på første linie oliestanden ved at tænde/slukke
fem symboler. MÅLER FOR MOTOROLIESTAND
(afhængigt af versioner/markeder)
Måleren gør det muligt at give en grafisk fremstilling af
den aktuelle oliestand i motoren.
Versioner med digitalt display
Når tændingsnøglen drejes til position MAR, vises
oliemængden, der findes i motoren, på displayet ved
hjælp af fem symboler.
F0N1017g
Den gradvise, delvise slukning af symbolerne viser
reduktionen af olie.
Hvis oliestanden er under den foreskrevne
minimumsværdi, og der derfor skal foretages påfyldning,
viser displayet 5 blinkende streger.
En passende oliemængde i bundkarret vises ved tænding
af 4 eller 5 symboler.
F0N1018g
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 17

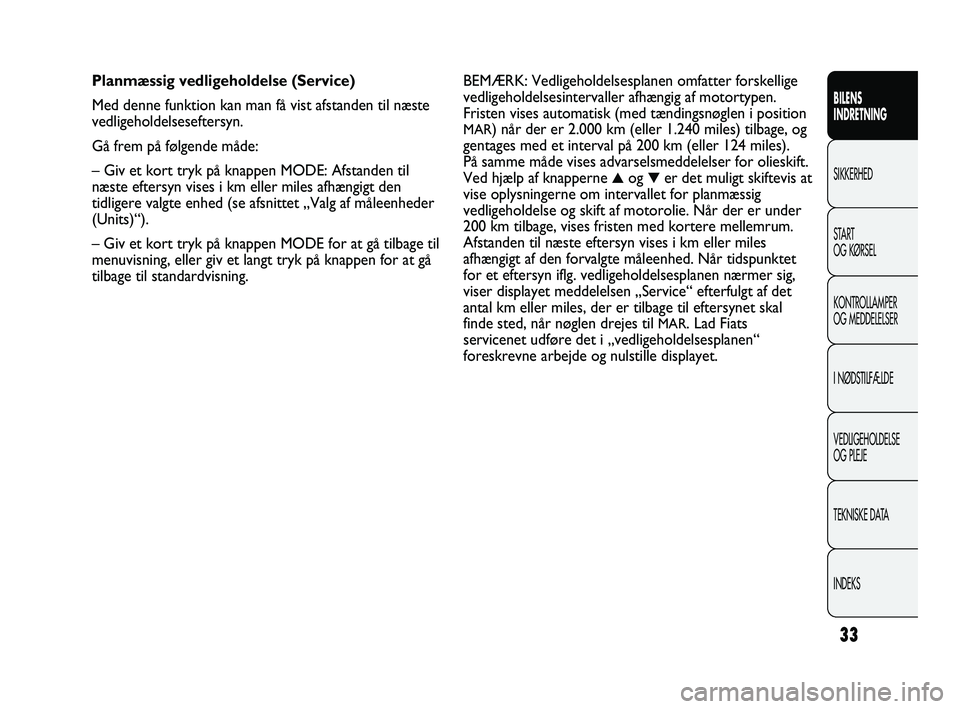

33
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
BEMÆRK: Vedligeholdelsesplanen omfatter forskellige
vedligeholdelsesintervaller afhængig af motortypen.
Fristen vises automatisk (med tændingsnøglen i position
MAR) når der er 2.000 km (eller 1.240 miles) tilbage, og
gentages med et interval på 200 km (eller 124 miles).
På samme måde vises advarselsmeddelelser for olieskift.
Ved hjælp af knapperne
▲og ▼er det muligt skiftevis at
vise oplysningerne om intervallet for planmæssig
vedligeholdelse og skift af motorolie. Når der er under
200 km tilbage, vises fristen med kortere mellemrum.
Afstanden til næste eftersyn vises i km eller miles
afhængigt af den forvalgte måleenhed. Når tidspunktet
for et eftersyn iflg. vedligeholdelsesplanen nærmer sig,
viser displayet meddelelsen „Service“ efterfulgt af det
antal km eller miles, der er tilbage til eftersynet skal
finde sted, når nøglen drejes til
MAR. Lad Fiats
servicenet udføre det i „vedligeholdelsesplanen“
foreskrevne arbejde og nulstille displayet. Planmæssig vedligeholdelse (Service)
Med denne funktion kan man få vist afstanden til næste
vedligeholdelseseftersyn.
Gå frem på følgende måde:
– Giv et kort tryk på knappen MODE: Afstanden til
næste eftersyn vises i km eller miles afhængigt den
tidligere valgte enhed (se afsnittet „Valg af måleenheder
(Units)“).
– Giv et kort tryk på knappen MODE for at gå tilbage til
menuvisning, eller giv et langt tryk på knappen for at gå
tilbage til standardvisning.
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 33

2. Nedbrudt motorolie
(kun Multijet-versioner med partikelfilter)
Kontrollampen tænder og blinker, og der vises
(afhængigt af versioner/markeder) en specifik
meddelelse på displayet. Afhængigt af versionerne
kan kontrollampen blinke med følgende funktion:
– I 1 minut hver anden time.
– I cyklusser på 3 minutter, hvor lampen slukker i 5
sekunders intervaller, indtil olien udskiftes.
Efter den første advarsel, og hver gang motoren startes
efterfølgende, blinker lampen, som ovenfor anført, indtil
olien udskiftes. Ud over kontrollampen, viser displayet
(afhængigt af versioner/markeder) en tilhørende
meddelelse.
At denne kontrollampe tændes i blinkende tilstand skal
ikke betragtes som en fejl på bilen, men som et signal til
kunden om, at den almindelige brug af bilen har ført til,
at det er nødvendigt at udskifte olien.
Husk på, at forringelsen af motorolien forøges ved:
– Hovedsagelig bykørsel, som gør
regenereringsprocessen for partikelfiltret hyppigere
– Brug af bilen til korte ture, som forhindrer motoren
i at nå normal driftstemperatur
– Gentagne afbrydelser af regenereringsprocessen,
signaleret ved, at partikelfiltrets kontrollampe tænder.

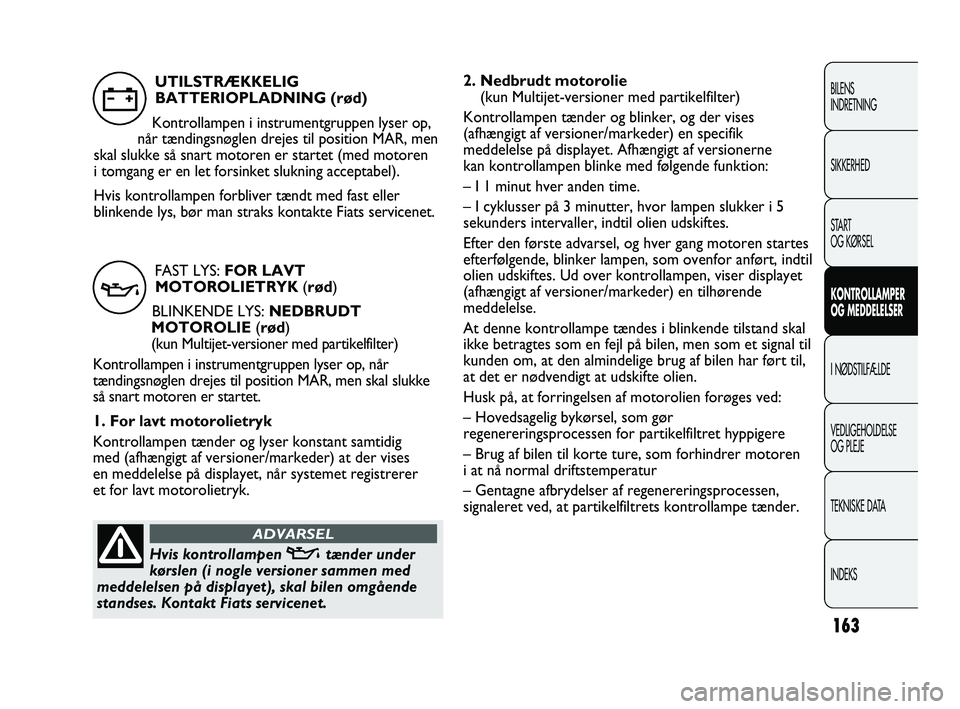

163
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
UTILSTRÆKKELIG
BATTERIOPLADNING (rød)
Kontrollampen i instrumentgruppen lyser op,
når tændingsnøglen drejes til position MAR, men
skal slukke så snart motoren er startet (med motoren
i tomgang er en let forsinket slukning acceptabel).
Hvis kontrollampen forbliver tændt med fast eller
blinkende lys, bør man straks kontakte Fiats servicenet.
w
FAST LYS: FOR LAVT
MOTOROLIETRYK (rød)
BLINKENDE LYS: NEDBRUDT
MOTOROLIE (rød)
(kun Multijet-versioner med partikelfilter)
Kontrollampen i instrumentgruppen lyser op, når
tændingsnøglen drejes til position MAR, men skal slukke
så snart motoren er startet.
1. For lavt motorolietryk
Kontrollampen tænder og lyser konstant samtidig
med (afhængigt af versioner/markeder) at der vises
en meddelelse på displayet, når systemet registrerer
et for lavt motorolietryk.
v
Hvis kontrollampen vtænder under
kørslen (i nogle versioner sammen med
meddelelsen på displayet), skal bilen omgående
standses. Kontakt Fiats servicenet.
ADVARSEL
161-172 DUCATO LUM DK 8ed 21-01-2011 16:10 Pagina 163

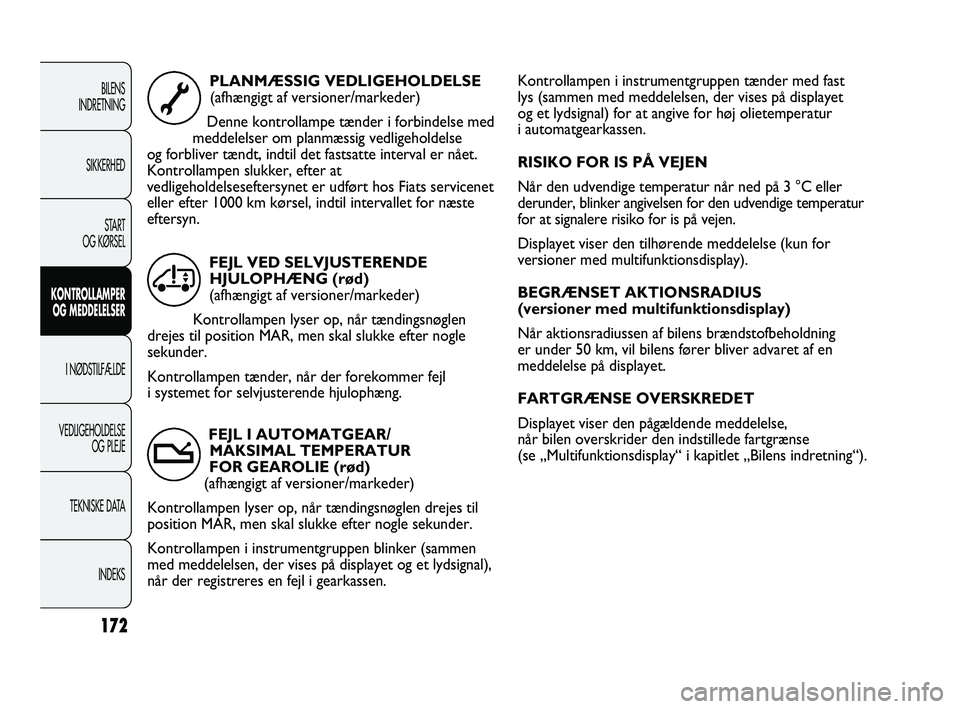

172
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Kontrollampen i instrumentgruppen tænder med fast
lys (sammen med meddelelsen, der vises på displayet
og et lydsignal) for at angive for høj olietemperatur
i automatgearkassen.
RISIKO FOR IS PÅ VEJEN
Når den udvendige temperatur når ned på 3 °C eller
derunder, blinker angivelsen for den udvendige temperatur
for at signalere risiko for is på vejen.
Displayet viser den tilhørende meddelelse (kun for
versioner med multifunktionsdisplay).
BEGRÆNSET AKTIONSRADIUS
(versioner med multifunktionsdisplay)
Når aktionsradiussen af bilens brændstofbeholdning
er under 50 km, vil bilens fører bliver advaret af en
meddelelse på displayet.
FARTGRÆNSE OVERSKREDET
Displayet viser den pågældende meddelelse,
når bilen overskrider den indstillede fartgrænse
(se „Multifunktionsdisplay“ i kapitlet „Bilens indretning“). PLANMÆSSIG VEDLIGEHOLDELSE
(afhængigt af versioner/markeder)
Denne kontrollampe tænder i forbindelse med
meddelelser om planmæssig vedligeholdelse
og forbliver tændt, indtil det fastsatte interval er nået.
Kontrollampen slukker, efter at
vedligeholdelseseftersynet er udført hos Fiats servicenet
eller efter 1000 km kørsel, indtil intervallet for næste
eftersyn.
õ
FEJL I AUTOMATGEAR/
MAKSIMAL TEMPERATUR
FOR GEAROLIE (rød)
(afhængigt af versioner/markeder)
Kontrollampen lyser op, når tændingsnøglen drejes til
position MAR, men skal slukke efter nogle sekunder.
Kontrollampen i instrumentgruppen blinker (sammen
med meddelelsen, der vises på displayet og et lydsignal),
når der registreres en fejl i gearkassen.FEJL VED SELVJUSTERENDE
HJULOPHÆNG (rød)
(afhængigt af versioner/markeder)
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter nogle
sekunder.
Kontrollampen tænder, når der forekommer fejl
i systemet for selvjusterende hjulophæng.
Œ
t
161-172 DUCATO LUM DK 8ed 21-01-2011 16:10 Pagina 172

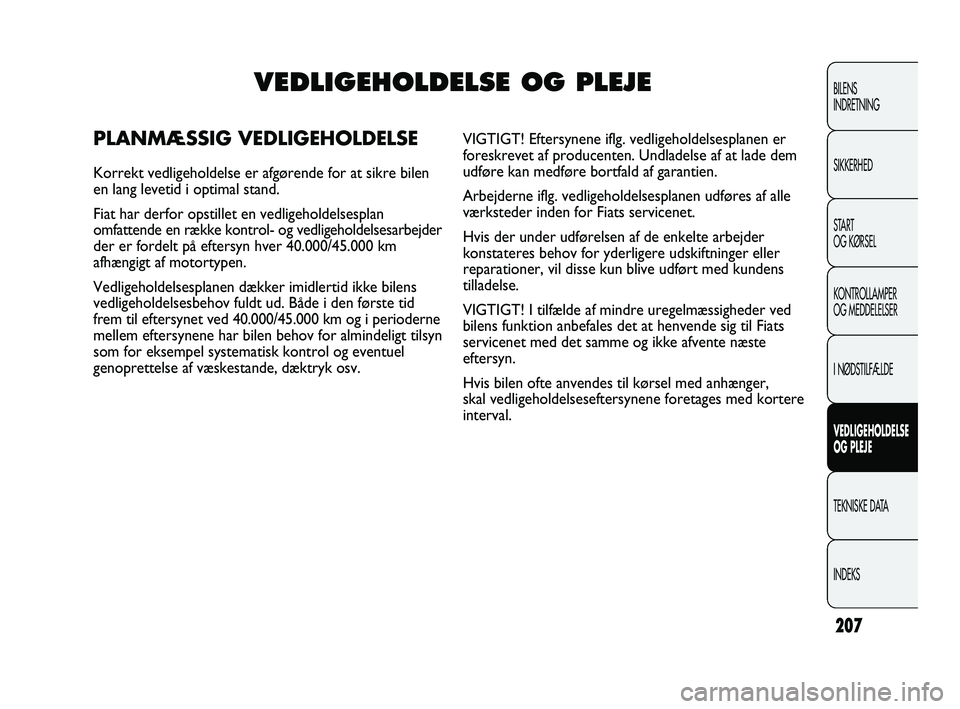

207
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
VEDLIGEHOLDELSE OG PLEJE
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for at sikre bilen
en lang levetid i optimal stand.
Fiat har derfor opstillet en vedligeholdelsesplan
omfattende en række kontrol- og vedligeholdelsesarbejder
der er fordelt på eftersyn hver 40.000/45.000 km
afhængigt af motortypen.
Vedligeholdelsesplanen dækker imidlertid ikke bilens
vedligeholdelsesbehov fuldt ud. Både i den første tid
frem til eftersynet ved 40.000/45.000 km og i perioderne
mellem eftersynene har bilen behov for almindeligt tilsyn
som for eksempel systematisk kontrol og eventuel
genoprettelse af væskestande, dæktryk osv.VIGTIGT! Eftersynene iflg. vedligeholdelsesplanen er
foreskrevet af producenten. Undladelse af at lade dem
udføre kan medføre bortfald af garantien.
Arbejderne iflg. vedligeholdelsesplanen udføres af alle
værksteder inden for Fiats servicenet.
Hvis der under udførelsen af de enkelte arbejder
konstateres behov for yderligere udskiftninger eller
reparationer, vil disse kun blive udført med kundens
tilladelse.
VIGTIGT! I tilfælde af mindre uregelmæssigheder ved
bilens funktion anbefales det at henvende sig til Fiats
servicenet med det samme og ikke afvente næste
eftersyn.
Hvis bilen ofte anvendes til kørsel med anhænger,
skal vedligeholdelseseftersynene foretages med kortere
interval.
207-230 DUCATO LUM DK 8ed 21-01-2011 16:12 Pagina 207

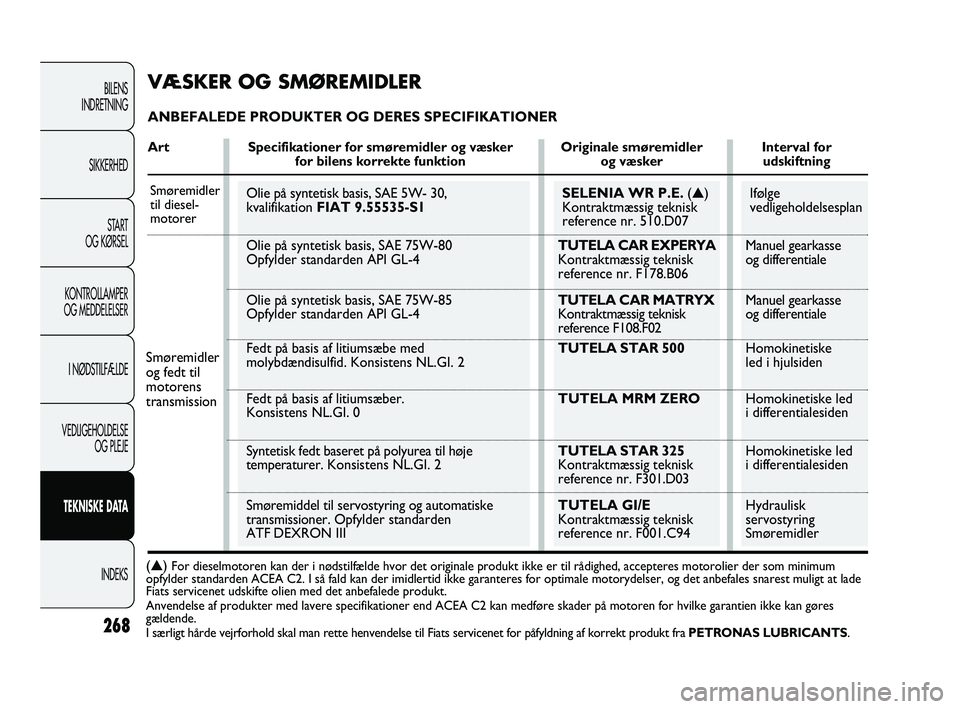

268
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Ifølge
vedligeholdelsesplan
Manuel gearkasse
og differentiale
Manuel gearkasse
og differentiale
Homokinetiske
led i hjulsiden
Homokinetiske led
i differentialesiden
Homokinetiske led
i differentialesiden
Hydraulisk
servostyring
Smøremidler
(▲)
For dieselmotoren kan der i nødstilfælde hvor det originale produkt ikke er til rådighed, accepteres motorolier der som minimum
opfylder standarden ACEA C2. I så fald kan der imidlertid ikke garanteres for optimale motorydelser, og det anbefales snarest muligt at lade
Fiats servicenet udskifte olien med det anbefalede produkt.
Anvendelse af produkter med lavere specifikationer end ACEA C2 kan medføre skader på motoren for hvilke garantien ikke kan gøres
gældende.
I særligt hårde vejrforhold skal man rette henvendelse til Fiats servicenet for påfyldning af korrekt produkt fra PETRONAS LUBRICANTS.
Olie på syntetisk basis, SAE 5W- 30,
kvalifikation FIAT 9.55535-S1
Olie på syntetisk basis, SAE 75W-80
Opfylder standarden API GL-4
Olie på syntetisk basis, SAE 75W-85
Opfylder standarden API GL-4
Fedt på basis af litiumsæbe med
molybdændisulfid. Konsistens NL.GI. 2
Fedt på basis af litiumsæber.
Konsistens NL.GI. 0
Syntetisk fedt baseret på polyurea til høje
temperaturer. Konsistens NL.GI. 2
Smøremiddel til servostyring og automatiske
transmissioner. Opfylder standarden
ATF DEXRON IIISELENIA WR P.E.(▲)
Kontraktmæssig teknisk
reference nr. 510.D07
TUTELA CAR EXPERYA
Kontraktmæssig teknisk
reference nr. F178.B06
TUTELA CAR MATRYX
Kontraktmæssig teknisk
reference F108.F02
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA STAR 325
Kontraktmæssig teknisk
reference nr. F301.D03
TUTELA GI/E
Kontraktmæssig teknisk
reference nr. F001.C94Smøremidler
til diesel-
motorer
Smøremidler
og fedt til
motorens
transmission
VÆSKER OG SMØREMIDLER
ANBEFALEDE PRODUKTER OG DERES SPECIFIKATIONER
Art Specifikationer for smøremidler og væsker Originale smøremidler Interval forfor bilens korrekte funktion og væsker udskiftning
231-276 DUCATO LUM DK 9ed 15-04-2011 8:47 Pagina 268
