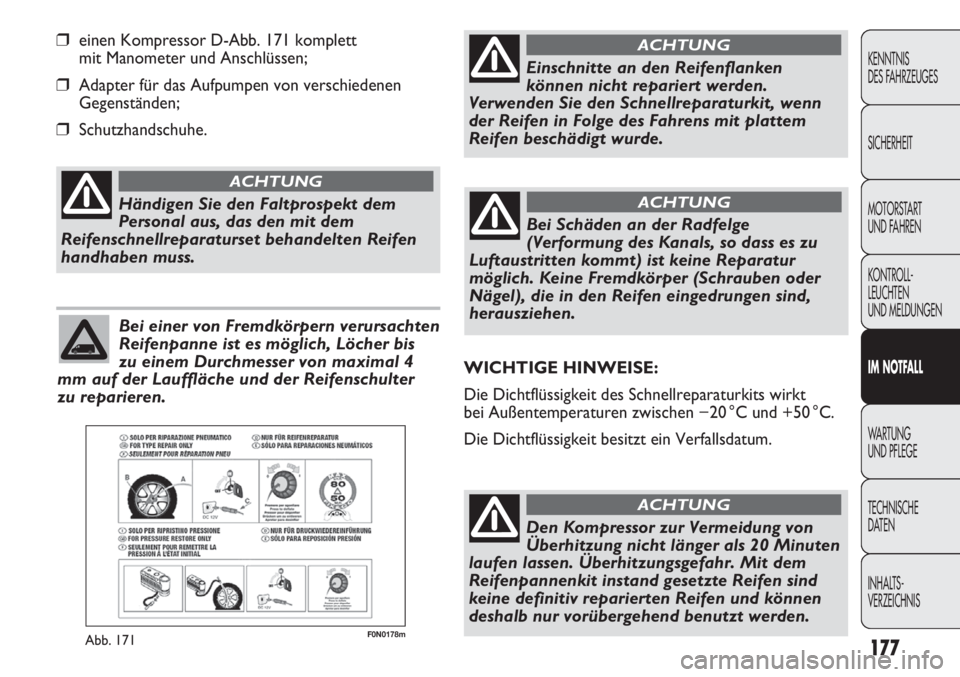

❒einen Kompressor D-Abb. 171 komplett
mit Manometer und Anschlüssen;
❒Adapter für das Aufpumpen von verschiedenen
Gegenständen;
❒Schutzhandschuhe.
177
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Händigen Sie den Faltprospekt dem
Personal aus, das den mit dem
Reifenschnellreparaturset behandelten Reifen
handhaben muss.
ACHTUNG
Bei einer von Fremdkörpern verursachten
Reifenpanne ist es möglich, Löcher bis
zu einem Durchmesser von maximal 4
mm auf der Lauffläche und der Reifenschulter
zu reparieren.
Einschnitte an den Reifenflanken
können nicht repariert werden.
Verwenden Sie den Schnellreparaturkit, wenn
der Reifen in Folge des Fahrens mit plattem
Reifen beschädigt wurde.
ACHTUNG
Bei Schäden an der Radfelge
(Verformung des Kanals, so dass es zu
Luftaustritten kommt) ist keine Reparatur
möglich. Keine Fremdkörper (Schrauben oder
Nägel), die in den Reifen eingedrungen sind,
herausziehen.
ACHTUNG
WICHTIGE HINWEISE:
Die Dichtflüssigkeit des Schnellreparaturkits wirkt
bei Außentemperaturen zwischen −20 °C und +50 °C.
Die Dichtflüssigkeit besitzt ein Verfallsdatum.
Den Kompressor zur Vermeidung von
Überhitzung nicht länger als 20 Minuten
laufen lassen. Überhitzungsgefahr. Mit dem
Reifenpannenkit instand gesetzte Reifen sind
keine definitiv reparierten Reifen und können
deshalb nur vorübergehend benutzt werden.
ACHTUNG

F0N0826mAbb. 172
AUFPUMPEN
178
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Die Sprayflasche enthält Ethylenglykol.
Der darin enthaltene Latex kann
allergische Reaktionen hervorrufen. Beim
Verschlucken giftig. Reizt die Augen. Kann bei
Einatmen und Berührung zu einer
Empfindlichkeitsreaktion führen. Den Kontakt
mit Augen, Haut und Kleidungsstücken
vermeiden. Bei einem Kontakt sofort mit
reichlich Wasser spülen. Bei Verschlucken
keinen Brechreiz auslösen, sondern den Mund
ausspülen und viel Wasser trinken. Sofort einen
Arzt aufsuchen. Von Kindern fern halten. Das
Produkt darf nicht von Asthmatikern verwendet
werden. Die Dämpfe während des Einleitens
und Absaugens nicht einatmen. Wenn
allergische Reaktionen auftreten, sofort einen
Arzt aufsuchen. Die Sprayflasche im
entsprechenden Fach fern von Wärmequellen
aufbewahren. Das Verfalldatum der
Dichtflüssigkeit beachten.
ACHTUNG
Verfallene Sprayflaschen ersetzen.
Die Flasche und die Dichtflüssigkeit nicht
in den Hausmüll werfen. sondern gemäß
den Vorgaben der nationalen und lokalen
Bestimmungen entsorgen.
Die im Reifenpannenkit enthaltenen
Schutzhandschuhe anziehen.
ACHTUNG

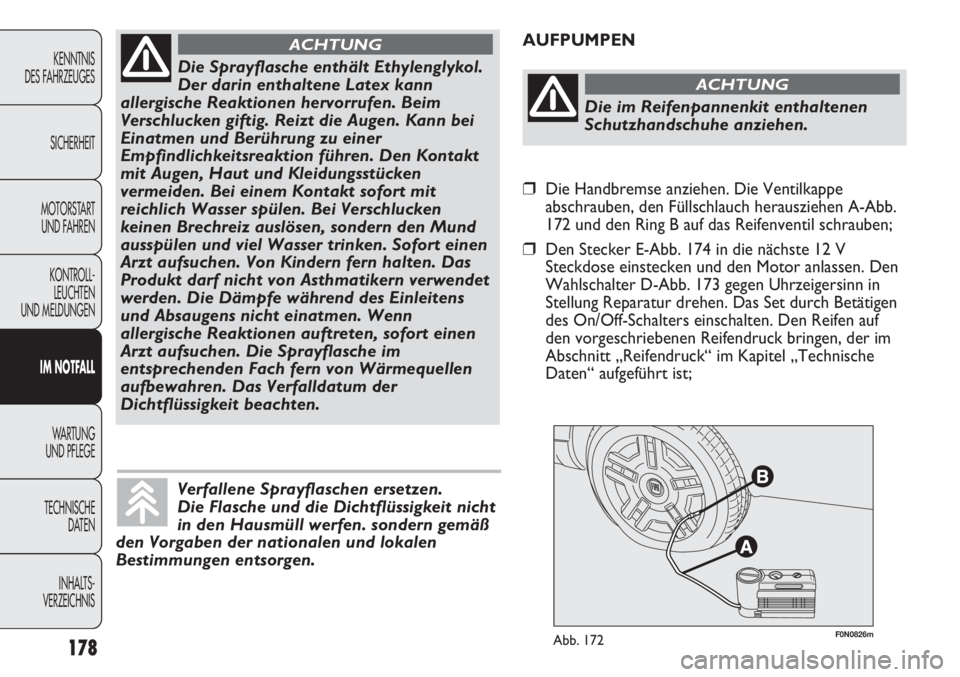

❒Die Handbremse anziehen. Die Ventilkappe
abschrauben, den Füllschlauch herausziehen A-Abb.
172 und den Ring B auf das Reifenventil schrauben;
❒Den Stecker E-Abb. 174 in die nächste 12 V
Steckdose einstecken und den Motor anlassen. Den
Wahlschalter D-Abb. 173 gegen Uhrzeigersinn in
Stellung Reparatur drehen. Das Set durch Betätigen
des On/Off-Schalters einschalten. Den Reifen auf
den vorgeschriebenen Reifendruck bringen, der im
Abschnitt „Reifendruck“ im Kapitel „Technische
Daten“ aufgeführt ist;

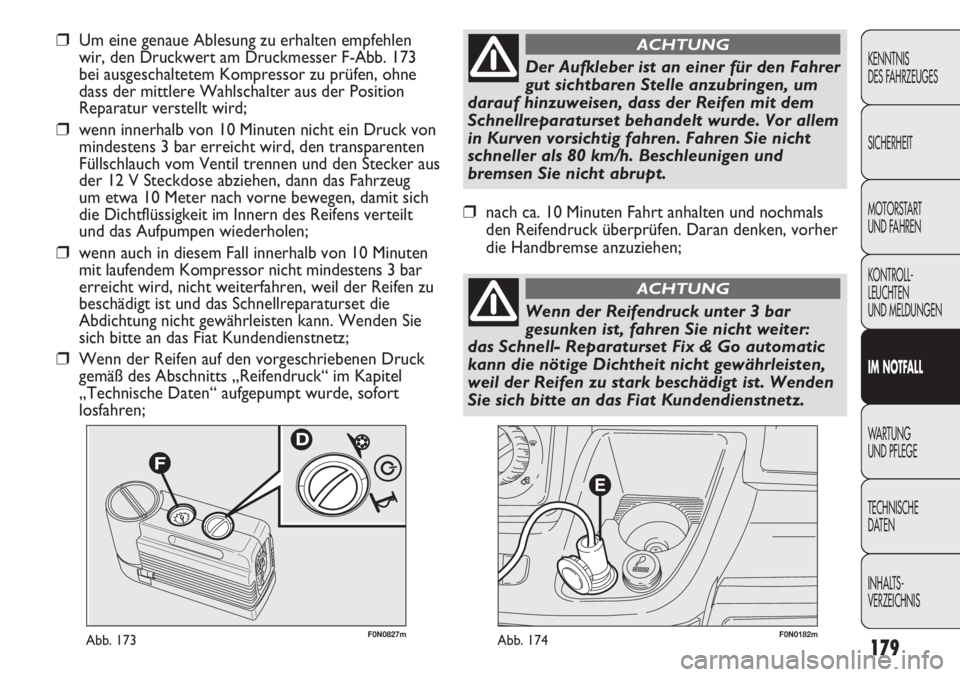

F0N0182mAbb. 174F0N0827mAbb. 173
❒Um eine genaue Ablesung zu erhalten empfehlen
wir, den Druckwert am Druckmesser F-Abb. 173
bei ausgeschaltetem Kompressor zu prüfen, ohne
dass der mittlere Wahlschalter aus der Position
Reparatur verstellt wird;
❒wenn innerhalb von 10 Minuten nicht ein Druck von
mindestens 3 bar erreicht wird, den transparenten
Füllschlauch vom Ventil trennen und den Stecker aus
der 12 V Steckdose abziehen, dann das Fahrzeug
um etwa 10 Meter nach vorne bewegen, damit sich
die Dichtflüssigkeit im Innern des Reifens verteilt
und das Aufpumpen wiederholen;
❒wenn auch in diesem Fall innerhalb von 10 Minuten
mit laufendem Kompressor nicht mindestens 3 bar
erreicht wird, nicht weiterfahren, weil der Reifen zu
beschädigt ist und das Schnellreparaturset die
Abdichtung nicht gewährleisten kann. Wenden Sie
sich bitte an das Fiat Kundendienstnetz;
❒Wenn der Reifen auf den vorgeschriebenen Druck
gemäß des Abschnitts „Reifendruck“ im Kapitel
„Technische Daten“ aufgepumpt wurde, sofort
losfahren;
179
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Der Aufkleber ist an einer für den Fahrer
gut sichtbaren Stelle anzubringen, um
darauf hinzuweisen, dass der Reifen mit dem
Schnellreparaturset behandelt wurde. Vor allem
in Kurven vorsichtig fahren. Fahren Sie nicht
schneller als 80 km/h. Beschleunigen und
bremsen Sie nicht abrupt.
ACHTUNG
❒nach ca. 10 Minuten Fahrt anhalten und nochmals
den Reifendruck überprüfen. Daran denken, vorher
die Handbremse anzuziehen;
Wenn der Reifendruck unter 3 bar
gesunken ist, fahren Sie nicht weiter:
das Schnell- Reparaturset Fix & Go automatic
kann die nötige Dichtheit nicht gewährleisten,
weil der Reifen zu stark beschädigt ist. Wenden
Sie sich bitte an das Fiat Kundendienstnetz.
ACHTUNG

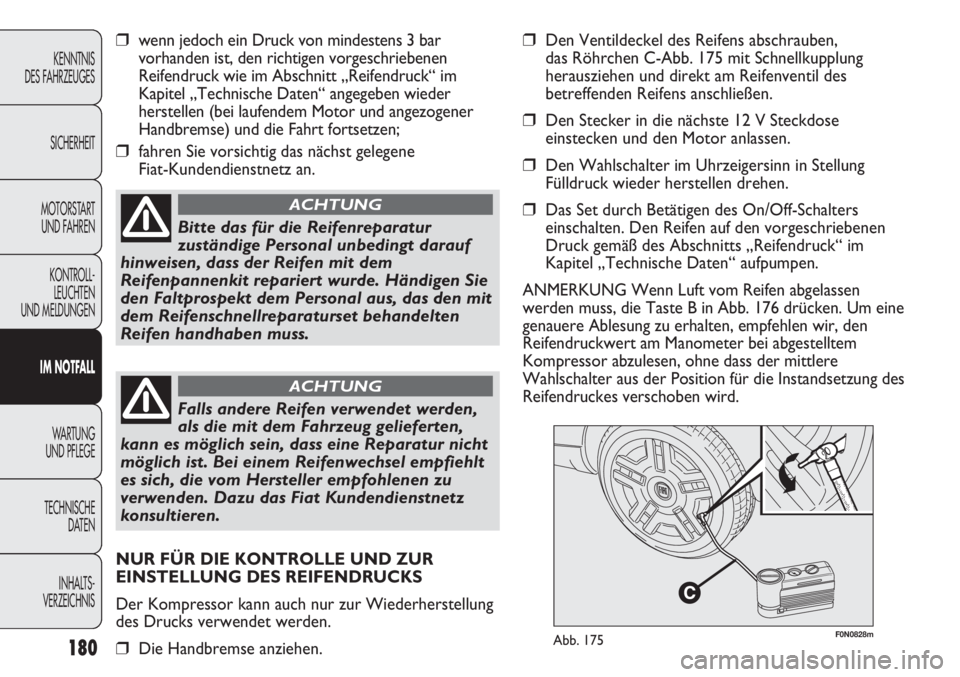

F0N0828mAbb. 175
❒wenn jedoch ein Druck von mindestens 3 bar
vorhanden ist, den richtigen vorgeschriebenen
Reifendruck wie im Abschnitt „Reifendruck“ im
Kapitel „Technische Daten“ angegeben wieder
herstellen (bei laufendem Motor und angezogener
Handbremse) und die Fahrt fortsetzen;
❒fahren Sie vorsichtig das nächst gelegene
Fiat-Kundendienstnetz an.
180
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Bitte das für die Reifenreparatur
zuständige Personal unbedingt darauf
hinweisen, dass der Reifen mit dem
Reifenpannenkit repariert wurde. Händigen Sie
den Faltprospekt dem Personal aus, das den mit
dem Reifenschnellreparaturset behandelten
Reifen handhaben muss.
ACHTUNG
Falls andere Reifen verwendet werden,
als die mit dem Fahrzeug gelieferten,
kann es möglich sein, dass eine Reparatur nicht
möglich ist. Bei einem Reifenwechsel empfiehlt
es sich, die vom Hersteller empfohlenen zu
verwenden. Dazu das Fiat Kundendienstnetz
konsultieren.
ACHTUNG
❒Den Ventildeckel des Reifens abschrauben,
das Röhrchen C-Abb. 175 mit Schnellkupplung
herausziehen und direkt am Reifenventil des
betreffenden Reifens anschließen.
❒Den Stecker in die nächste 12 V Steckdose
einstecken und den Motor anlassen.
❒Den Wahlschalter im Uhrzeigersinn in Stellung
Fülldruck wieder herstellen drehen.
❒Das Set durch Betätigen des On/Off-Schalters
einschalten. Den Reifen auf den vorgeschriebenen
Druck gemäß des Abschnitts „Reifendruck“ im
Kapitel „Technische Daten“ aufpumpen.
ANMERKUNG Wenn Luft vom Reifen abgelassen
werden muss, die Taste B in Abb. 176 drücken. Um eine
genauere Ablesung zu erhalten, empfehlen wir, den
Reifendruckwert am Manometer bei abgestelltem
Kompressor abzulesen, ohne dass der mittlere
Wahlschalter aus der Position für die Instandsetzung des
Reifendruckes verschoben wird.
NUR FÜR DIE KONTROLLE UND ZUR
EINSTELLUNG DES REIFENDRUCKS
Der Kompressor kann auch nur zur Wiederherstellung
des Drucks verwendet werden.
❒Die Handbremse anziehen.

B
F0N0830mAbb. 176
F0N0829mAbb. 177
AUSWECHSELN EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn ein Licht nicht brennt, überprüfen Sie bitte
vor dem Auswechseln einer Glühlampe, dass die
betreffende Sicherung unversehrt ist: Die
Anordnung der Sicherungen entnehmen Sie bitte
dem Abschnitt „Auswechseln der Sicherungen“ in
diesem Kapitel;
❒vor dem Auswechseln einer Lampe prüfen, dass
deren Kontakte nicht korrodiert sind;
❒durchgebrannte Glühlampen müssen durch neue
gleichen Typs und gleicher Leistung ersetzt werden;
❒nach dem Auswechseln einer Lampe der
Scheinwerfer ist aus Sicherheitsgründen stets die
Einstellung des Leuchtkegels zu kontrollieren. AUSTAUSCHVERFAHREN

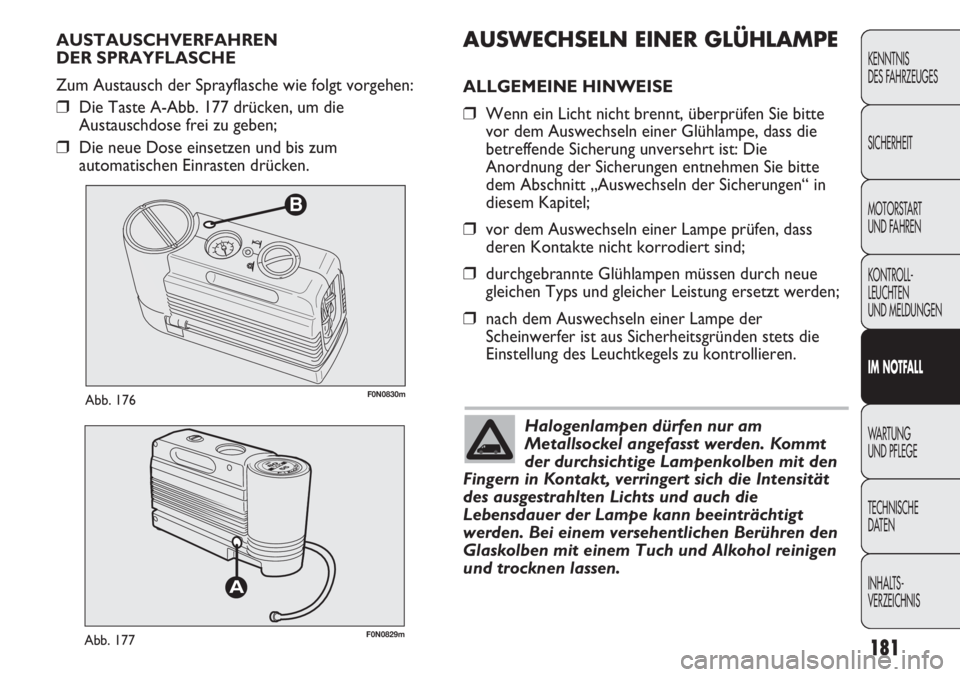

DER SPRAYFLASCHE
Zum Austausch der Sprayflasche wie folgt vorgehen:
❒Die Taste A-Abb. 177 drücken, um die
Austauschdose frei zu geben;
❒Die neue Dose einsetzen und bis zum
automatischen Einrasten drücken.
181
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISHalogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt
der durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die Intensität
des ausgestrahlten Lichts und auch die
Lebensdauer der Lampe kann beeinträchtigt
werden. Bei einem versehentlichen Berühren den
Glaskolben mit einem Tuch und Alkohol reinigen
und trocknen lassen.

F0N0078mAbb. 178
Veränderungen oder Reparaturen an
der elektrischen Anlage (Elektroniken),
die unsachgemäß oder ohne Berücksichtigung
der technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
ACHTUNG
Die Halogenlampen beinhalten unter
Druck stehendes Gas, das die
Glasscherben bei einem Bruch der Lampe
zerstreuen kann.
ACHTUNG
ZUR BEACHTUNG Auf der Innenfläche des
Scheinwerfers kann ein leichter Beschlag auftreten; dies
ist keine Störung, sondern ganz normal und ist auf
niedrige Temperatur und Feuchtigkeitsgrad der Luft
zurückzuführen. Tropfen im Scheinwerfer weisen auf das
Eindringen von Wasser hin. In diesem Fall das Fiat-
Kundendienstnetz aufsuchen.

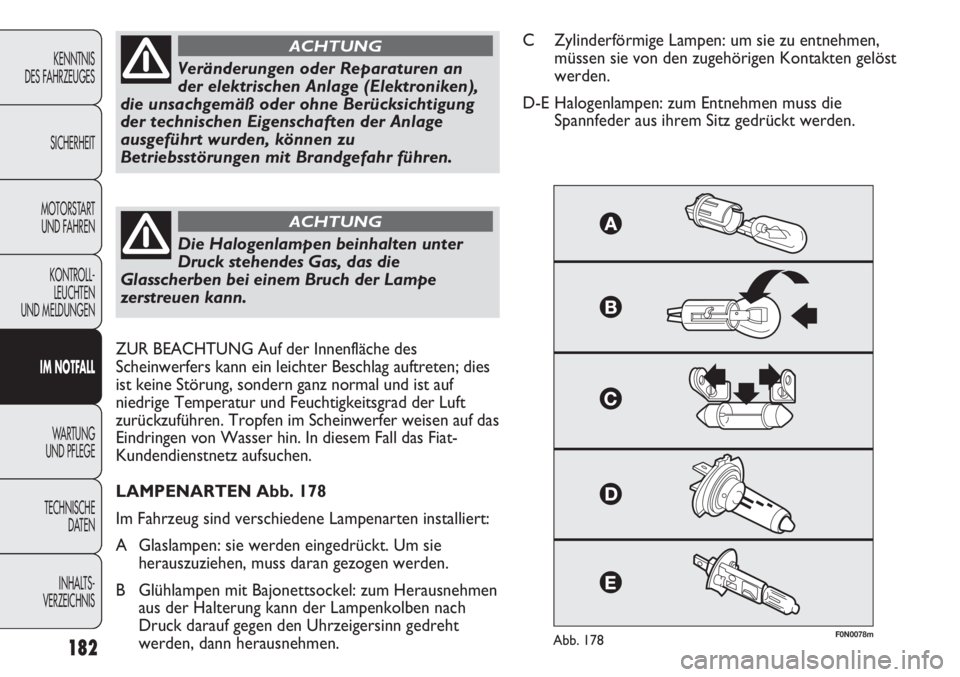

LAMPENARTEN Abb. 178
Im Fahrzeug sind verschiedene Lampenarten installiert:
A Glaslampen: sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
B Glühlampen mit Bajonettsockel: zum Herausnehmen
aus der Halterung kann der Lampenkolben nach
Druck darauf gegen den Uhrzeigersinn gedreht
werden, dann herausnehmen.C Zylinderförmige Lampen: um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst
werden.
D-E Halogenlampen: zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
182
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

H15
H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55 W
15/55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
(*) Versionen XL und Freizeit
(▼) alle anderen Versionen
(❑) für Versionen/Märkte, wo vorgesehen
183
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

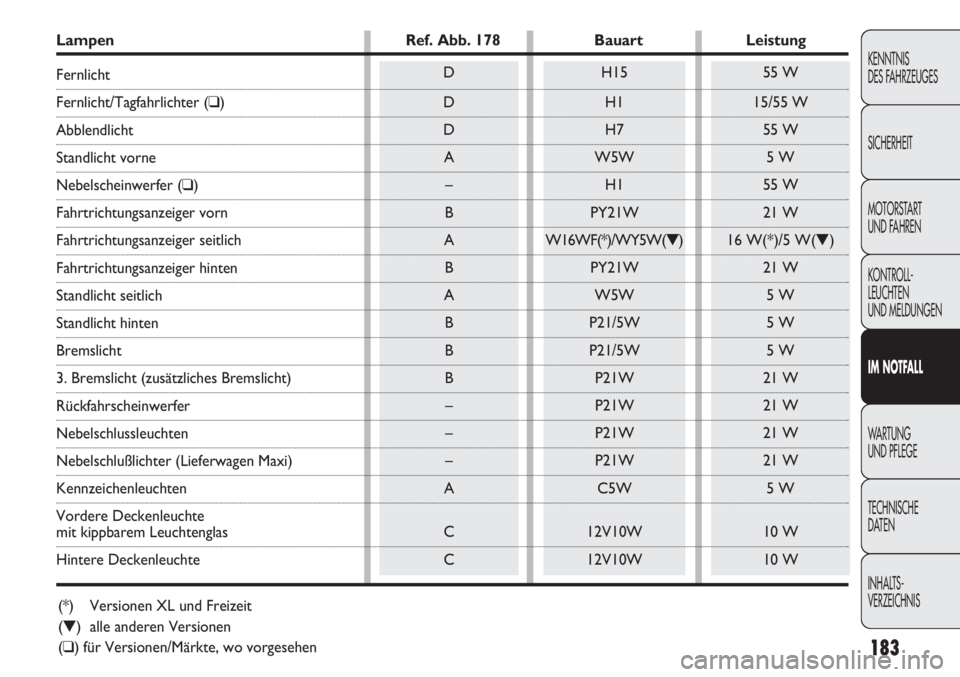

Lampen Ref. Abb. 178 Bauart Leistung
Fernlicht
Fernlicht/Tagfahrlichter (❑)
Abblendlicht
Standlicht vorne
Nebelscheinwerfer (❑)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht seitlich
Standlicht hinten
Bremslicht
3. Bremslicht (zusätzliches Bremslicht)
Rückfahrscheinwerfer
Nebelschlussleuchten
Nebelschlußlichter (Lieferwagen Maxi)
Kennzeichenleuchten
Vordere Deckenleuchte
mit kippbarem Leuchtenglas
Hintere Deckenleuchte

F0N0079mAbb. 179F0N0080mAbb. 180
Zum Auswechseln der Lampe des
Fernlichts
/Tagfahrlichter muss der Deckel C-Abb. 180
abgenommen werden.
Zum Auswechseln der Lampe des Abblend-/Standlichts
muss der Deckel B-Abb. 180 abgenommen werden.
Zum Auswechseln der Lampe der
Fahrtrichtungsanzeiger muss der Deckel A-Abb. 180
abgenommen werden.
Nach erfolgtem Auswechseln sind die
Deckel/Schutzkappen wieder korrekt zu anzubringen
und die erfolgte Befestigung zu prüfen.
AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den vorherigen
Abschnitt „Auswechseln einer Glühlampe“.

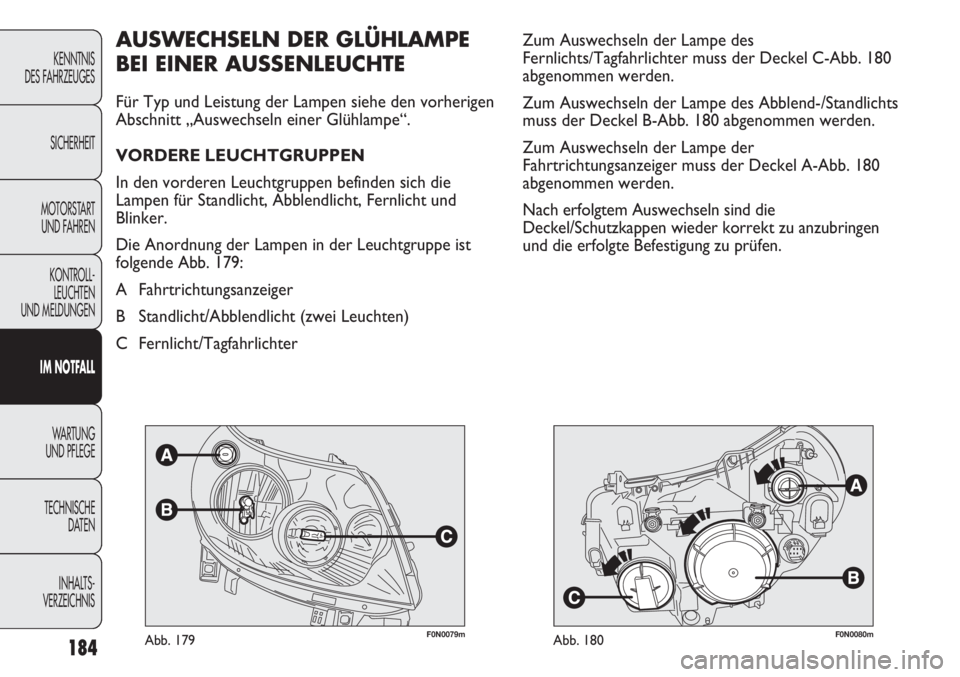

VORDERE LEUCHTGRUPPEN
In den vorderen Leuchtgruppen befinden sich die
Lampen für Standlicht, Abblendlicht, Fernlicht und
Blinker.
Die Anordnung der Lampen in der Leuchtgruppe ist
folgende Abb. 179:
A Fahrtrichtungsanzeiger
B Standlicht/Abblendlicht (zwei Leuchten)
C Fernlicht/Tagfahrlichter
184
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

F0N0082mAbb. 181F0N0083mAbb. 182
❒die Haltefeder B der Lampe aushängen;
❒die Lampe C herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu
achten ist, dass die Nase am Metallteil der Lampe in
die entsprechende Aufnahme am
Scheinwerferreflektor kommt, dann die
Lampenhaltefeder A wieder einrasten lassen und
den Steckverbinder B wieder anschließen;
❒die Schutzkappe C-Abb. 180 durch Drehen
im Uhrzeigersinn wieder anbringen und deren
ordnungsgemäßen festen Sitz prüfen.
FERNLICHTER/TAGFAHRLICHT
(für Versionen/Märkte, wo vorgesehen)
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒Die Schutzkappe C-Abb. 180 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒Den elektrischen Steckverbinder A-Abb.183

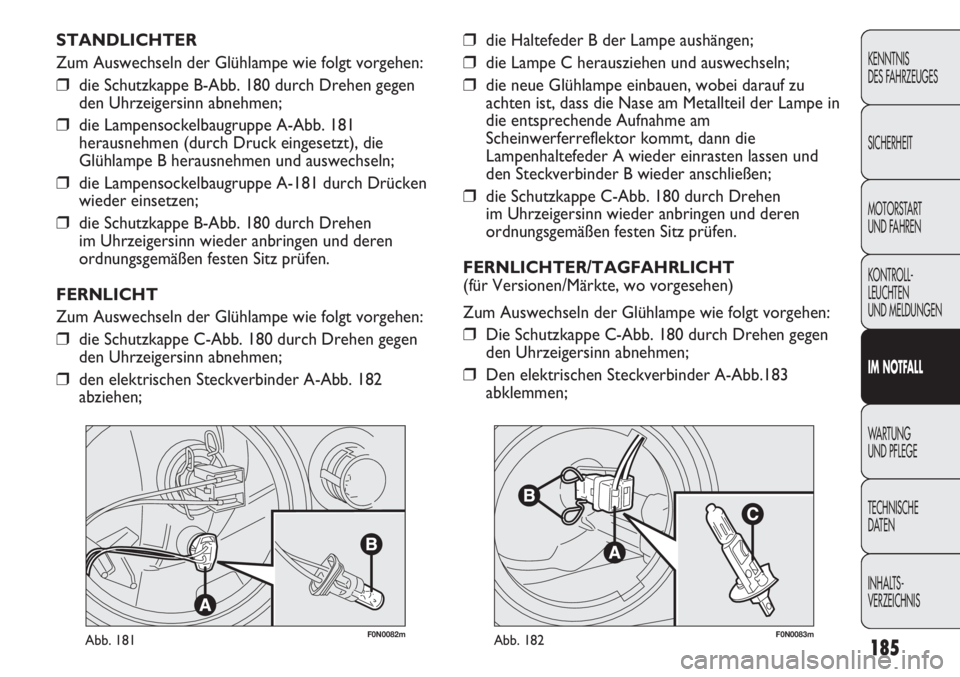

abklemmen; STANDLICHTER
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe B-Abb. 180 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒die Lampensockelbaugruppe A-Abb. 181
herausnehmen (durch Druck eingesetzt), die
Glühlampe B herausnehmen und auswechseln;
❒die Lampensockelbaugruppe A-181 durch Drücken
wieder einsetzen;
❒die Schutzkappe B-Abb. 180 durch Drehen
im Uhrzeigersinn wieder anbringen und deren
ordnungsgemäßen festen Sitz prüfen.
FERNLICHT
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe C-Abb. 180 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒den elektrischen Steckverbinder A-Abb. 182
abziehen;
185
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

186
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0517mAbb. 183
❒Den Lampenhalter B entgegen dem Uhrzeigersinn
drehen - Abb. 183 - und das Aggregat ausbauen;
❒die Lampe C herausziehen und auswechseln;
❒Das Lampenhalteraggregat B einbauen, im
Uhrzeigersinn drehen und blockieren;
❒Den elektrischen Steckverbinder A wieder
anschließen;
❒den Schutzdeckel durch Drehen im Uhrzeigersinn
wieder einsetzen und sich vom ordnungsgemäßen

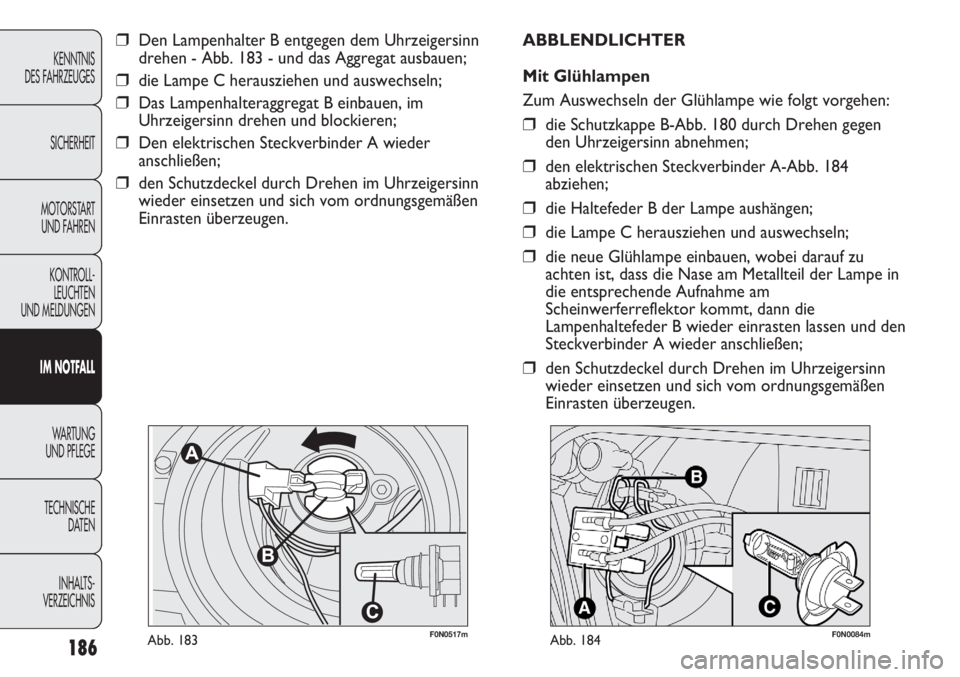

Einrasten überzeugen.ABBLENDLICHTER
Mit Glühlampen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe B-Abb. 180 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒den elektrischen Steckverbinder A-Abb. 184
abziehen;
❒die Haltefeder B der Lampe aushängen;
❒die Lampe C herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu
achten ist, dass die Nase am Metallteil der Lampe in
die entsprechende Aufnahme am
Scheinwerferreflektor kommt, dann die
Lampenhaltefeder B wieder einrasten lassen und den
Steckverbinder A wieder anschließen;
❒den Schutzdeckel durch Drehen im Uhrzeigersinn
wieder einsetzen und sich vom ordnungsgemäßen
Einrasten überzeugen.
F0N0084mAbb. 184
