FIAT DUCATO 2011 Betriebsanleitung (in German)

187
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0081mAbb. 185F0N0169mAbb. 186

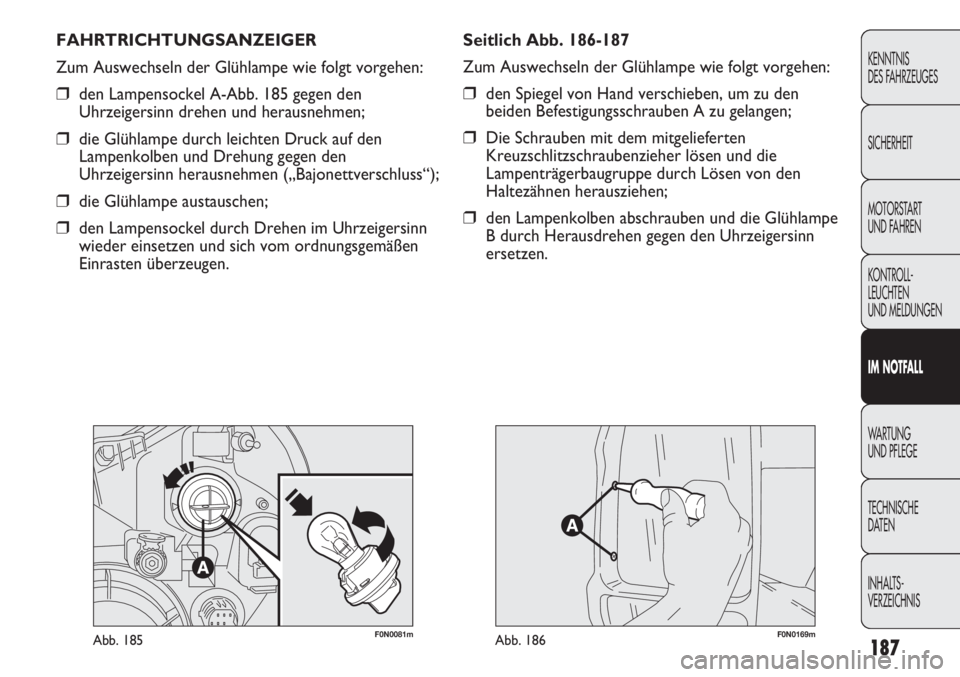

FAHRTRICHTUNGSANZEIGER
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Lampensockel A-Abb. 185 gegen den
Uhrzeigersinn drehen und herausnehmen;
❒die Glühlampe durch leichten Druck auf den
Lampenkolben und Drehung gegen den
Uhrzeigersinn herausnehmen („Bajonettverschluss“);
❒die Glühlampe austauschen;
❒den Lampensockel durch Drehen im Uhrzeigersinn
wieder einsetzen und sich vom ordnungsgemäßen
Einrasten überzeugen.Seitlich Abb. 186-187
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Spiegel von Hand verschieben, um zu den
beiden Befestigungsschrauben A zu gelangen;
❒Die Schrauben mit dem mitgelieferten
Kreuzschlitzschraubenzieher lösen und die
Lampenträgerbaugruppe durch Lösen von den
Haltezähnen herausziehen;
❒den Lampenkolben abschrauben und die Glühlampe
B durch Herausdrehen gegen den Uhrzeigersinn
ersetzen.

188
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
❒die Haltefeder der Lampe aushängen;
❒die Lampe herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu
achten ist, dass die Nase am Metallteil der Lampe in
die entsprechende Aufnahme am
Scheinwerferreflektor kommt, dann die
Lampenhaltefeder A wieder einrasten lassen und
den Steckverbinder wieder anschließen;

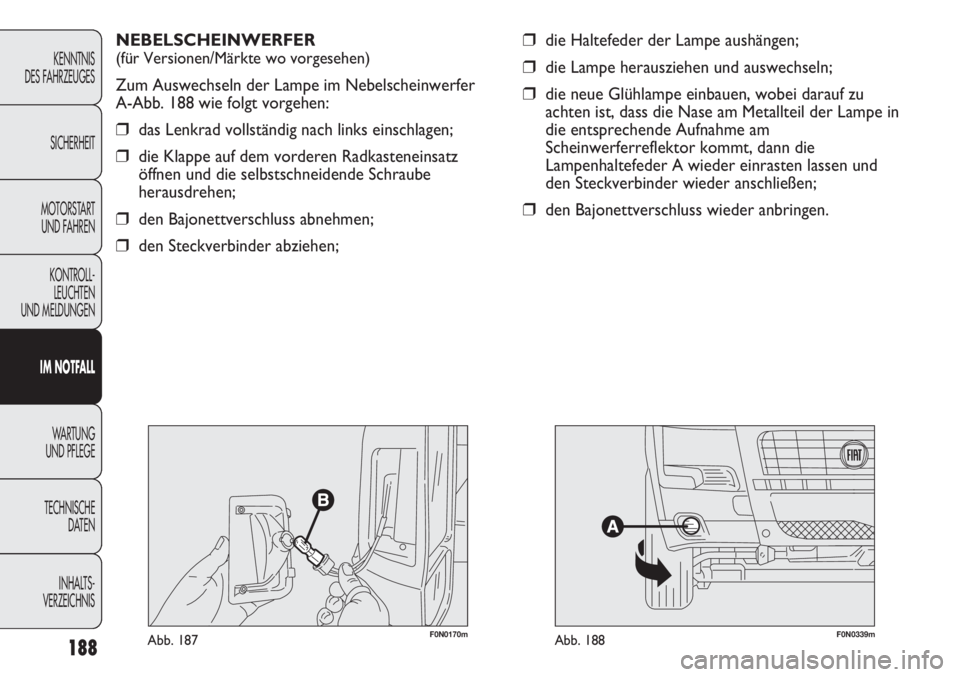

❒den Bajonettverschluss wieder anbringen. NEBELSCHEINWERFER
(für Versionen/Märkte wo vorgesehen)
Zum Auswechseln der Lampe im Nebelscheinwerfer
A-Abb. 188 wie folgt vorgehen:
❒das Lenkrad vollständig nach links einschlagen;
❒die Klappe auf dem vorderen Radkasteneinsatz
öffnen und die selbstschneidende Schraube
herausdrehen;
❒den Bajonettverschluss abnehmen;
❒den Steckverbinder abziehen;
F0N0339mAbb. 188F0N0170mAbb. 187

189
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

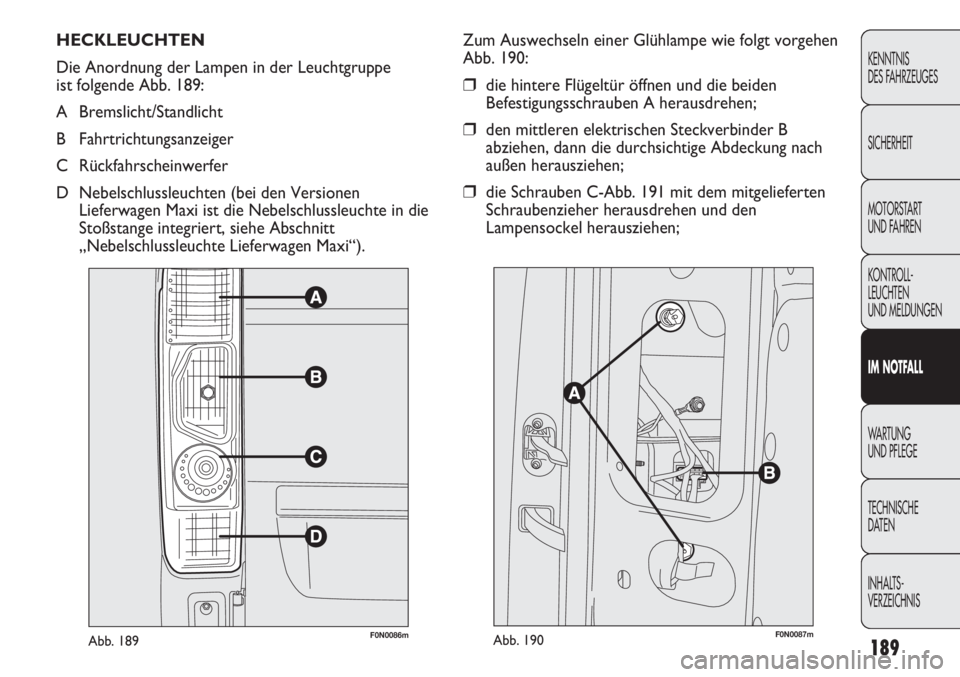

HECKLEUCHTEN
Die Anordnung der Lampen in der Leuchtgruppe
ist folgende Abb. 189:
A Bremslicht/Standlicht
B Fahrtrichtungsanzeiger
C Rückfahrscheinwerfer
D Nebelschlussleuchten (bei den Versionen
Lieferwagen Maxi ist die Nebelschlussleuchte in die
Stoßstange integriert, siehe Abschnitt
„Nebelschlussleuchte Lieferwagen Maxi“).
F0N0086mAbb. 189
Zum Auswechseln einer Glühlampe wie folgt vorgehen
Abb. 190:
❒die hintere Flügeltür öffnen und die beiden
Befestigungsschrauben A herausdrehen;
❒den mittleren elektrischen Steckverbinder B
abziehen, dann die durchsichtige Abdeckung nach
außen herausziehen;
❒die Schrauben C-Abb. 191 mit dem mitgelieferten
Schraubenzieher herausdrehen und den
Lampensockel herausziehen;
F0N0087mAbb. 190

190
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0088mAbb. 191

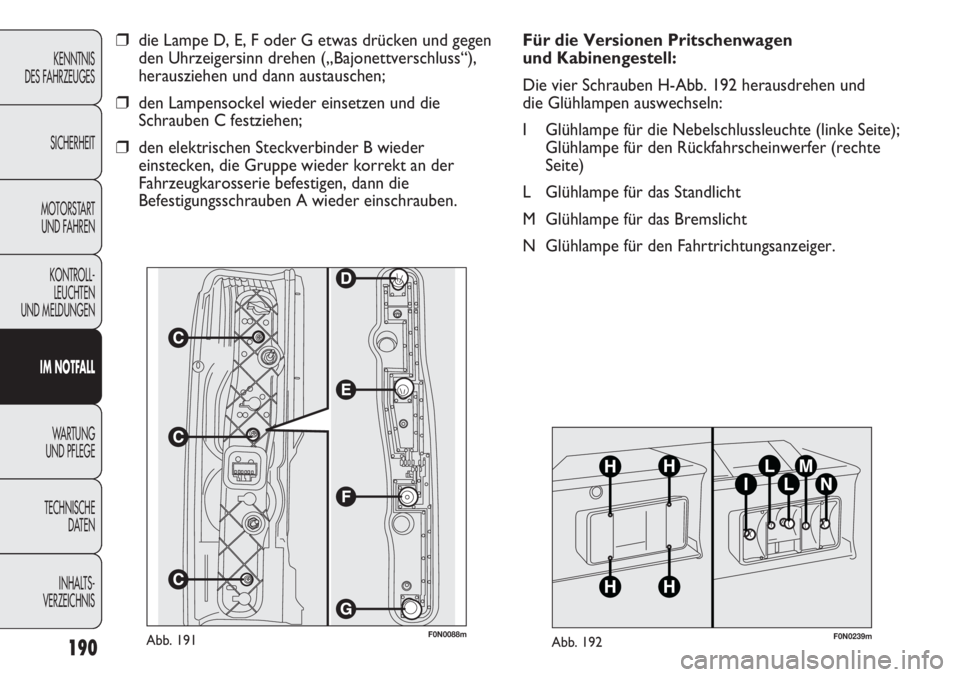

❒die Lampe D, E, F oder G etwas drücken und gegen
den Uhrzeigersinn drehen („Bajonettverschluss“),
herausziehen und dann austauschen;
❒den Lampensockel wieder einsetzen und die
Schrauben C festziehen;
❒den elektrischen Steckverbinder B wieder
einstecken, die Gruppe wieder korrekt an der
Fahrzeugkarosserie befestigen, dann die
Befestigungsschrauben A wieder einschrauben.
F0N0239mAbb. 192
Für die Versionen Pritschenwagen
und Kabinengestell:
Die vier Schrauben H-Abb. 192 herausdrehen und
die Glühlampen auswechseln:
I Glühlampe für die Nebelschlussleuchte (linke Seite);
Glühlampe für den Rückfahrscheinwerfer (rechte
Seite)
L Glühlampe für das Standlicht
M Glühlampe für das Bremslicht
N Glühlampe für den Fahrtrichtungsanzeiger.

191
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0241mAbb. 193

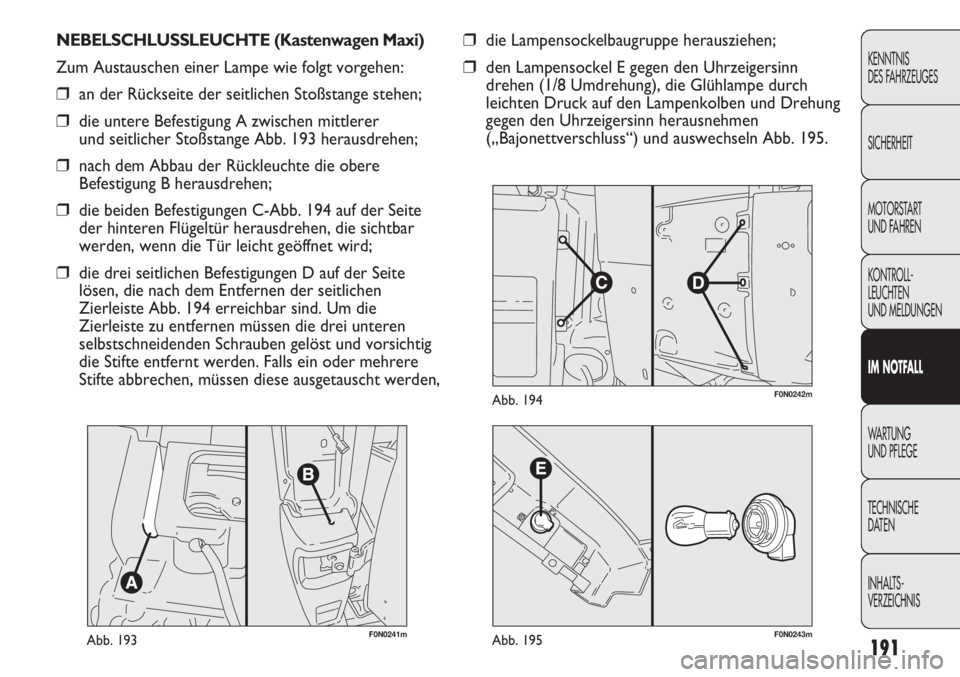

NEBELSCHLUSSLEUCHTE (Kastenwagen Maxi)
Zum Austauschen einer Lampe wie folgt vorgehen:
❒an der Rückseite der seitlichen Stoßstange stehen;
❒die untere Befestigung A zwischen mittlerer
und seitlicher Stoßstange Abb. 193 herausdrehen;
❒nach dem Abbau der Rückleuchte die obere
Befestigung B herausdrehen;
❒die beiden Befestigungen C-Abb. 194 auf der Seite
der hinteren Flügeltür herausdrehen, die sichtbar
werden, wenn die Tür leicht geöffnet wird;
❒die drei seitlichen Befestigungen D auf der Seite
lösen, die nach dem Entfernen der seitlichen
Zierleiste Abb. 194 erreichbar sind. Um die
Zierleiste zu entfernen müssen die drei unteren
selbstschneidenden Schrauben gelöst und vorsichtig
die Stifte entfernt werden. Falls ein oder mehrere
Stifte abbrechen, müssen diese ausgetauscht werden,
F0N0242mAbb. 194
F0N0243mAbb. 195
❒die Lampensockelbaugruppe herausziehen;
❒den Lampensockel E gegen den Uhrzeigersinn
drehen (1/8 Umdrehung), die Glühlampe durch
leichten Druck auf den Lampenkolben und Drehung
gegen den Uhrzeigersinn herausnehmen
(„Bajonettverschluss“) und auswechseln Abb. 195.

192
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

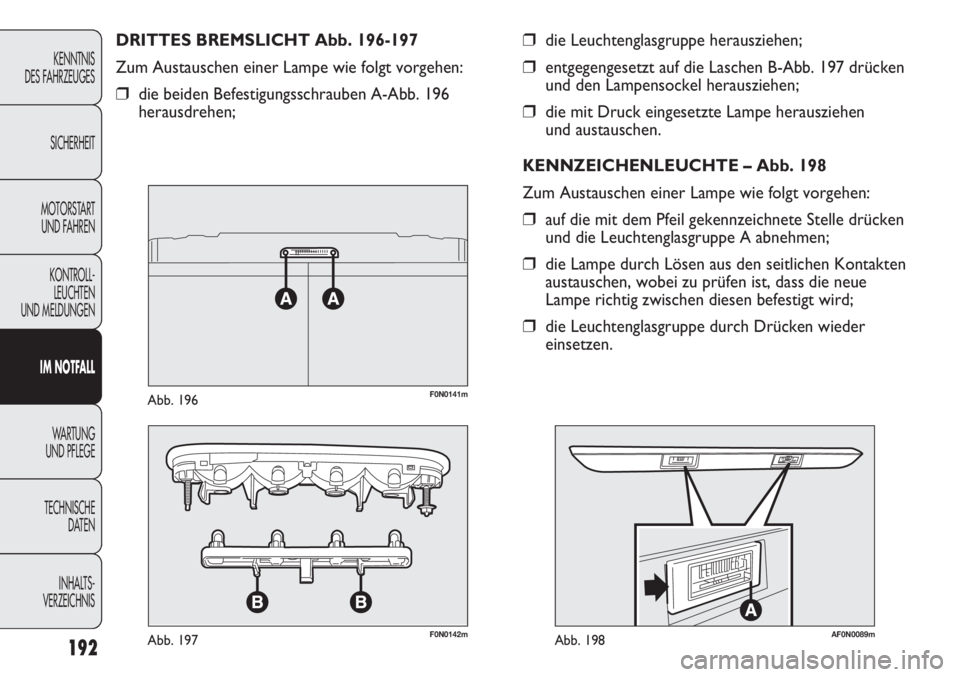

❒die Leuchtenglasgruppe herausziehen;
❒entgegengesetzt auf die Laschen B-Abb. 197 drücken
und den Lampensockel herausziehen;
❒die mit Druck eingesetzte Lampe herausziehen
und austauschen.
KENNZEICHENLEUCHTE – Abb. 198
Zum Austauschen einer Lampe wie folgt vorgehen:
❒auf die mit dem Pfeil gekennzeichnete Stelle drücken
und die Leuchtenglasgruppe A abnehmen;
❒die Lampe durch Lösen aus den seitlichen Kontakten
austauschen, wobei zu prüfen ist, dass die neue
Lampe richtig zwischen diesen befestigt wird;
❒die Leuchtenglasgruppe durch Drücken wieder
einsetzen. DRITTES BREMSLICHT Abb. 196-197
Zum Austauschen einer Lampe wie folgt vorgehen:
❒die beiden Befestigungsschrauben A-Abb. 196
herausdrehen;
F0N0141mAbb. 196
F0N0142mAbb. 197AF0N0089mAbb. 198

193
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0244mAbb. 199

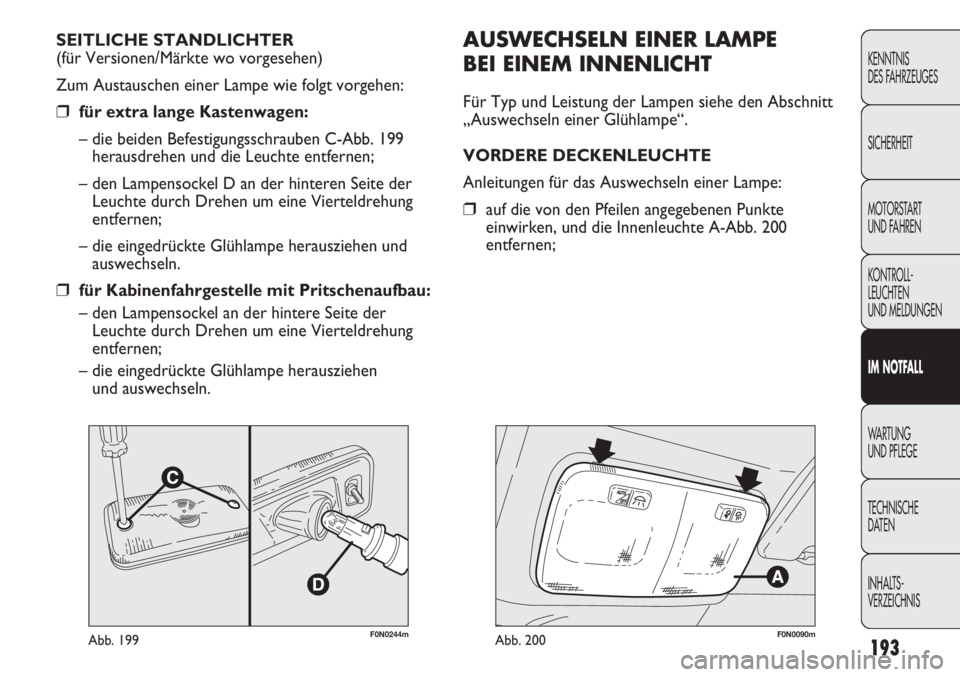

AUSWECHSELN EINER LAMPE
BEI EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den Abschnitt
„Auswechseln einer Glühlampe“.
VORDERE DECKENLEUCHTE
Anleitungen für das Auswechseln einer Lampe:
❒auf die von den Pfeilen angegebenen Punkte
einwirken, und die Innenleuchte A-Abb. 200
entfernen; SEITLICHE STANDLICHTER
(für Versionen/Märkte wo vorgesehen)
Zum Austauschen einer Lampe wie folgt vorgehen:
❒für extra lange Kastenwagen:
– die beiden Befestigungsschrauben C-Abb. 199
herausdrehen und die Leuchte entfernen;
– den Lampensockel D an der hinteren Seite der
Leuchte durch Drehen um eine Vierteldrehung
entfernen;
– die eingedrückte Glühlampe herausziehen und
auswechseln.
❒für Kabinenfahrgestelle mit Pritschenaufbau:
– den Lampensockel an der hintere Seite der
Leuchte durch Drehen um eine Vierteldrehung
entfernen;
– die eingedrückte Glühlampe herausziehen
und auswechseln.
F0N0090mAbb. 200

194
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0091mAbb. 201

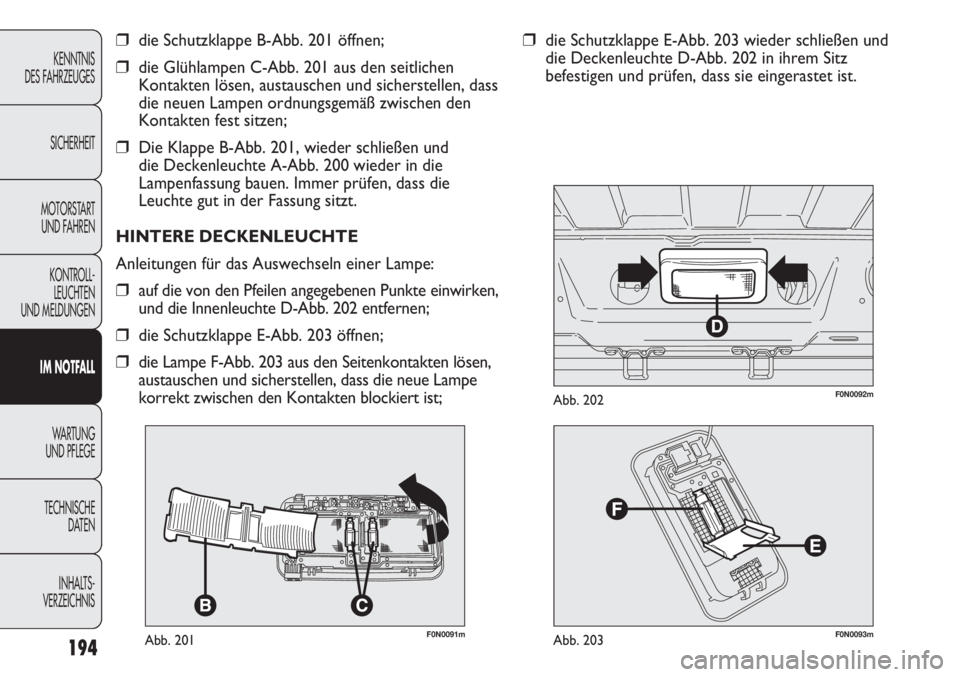

❒die Schutzklappe B-Abb. 201 öffnen;
❒die Glühlampen C-Abb. 201 aus den seitlichen
Kontakten lösen, austauschen und sicherstellen, dass
die neuen Lampen ordnungsgemäß zwischen den
Kontakten fest sitzen;
❒Die Klappe B-Abb. 201, wieder schließen und
die Deckenleuchte A-Abb. 200 wieder in die
Lampenfassung bauen. Immer prüfen, dass die
Leuchte gut in der Fassung sitzt.
HINTERE DECKENLEUCHTE
Anleitungen für das Auswechseln einer Lampe:
❒auf die von den Pfeilen angegebenen Punkte einwirken,
und die Innenleuchte D-Abb. 202 entfernen;
❒die Schutzklappe E-Abb. 203 öffnen;
❒die Lampe F-Abb. 203 aus den Seitenkontakten lösen,
austauschen und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten blockiert ist;
F0N0093mAbb. 203
F0N0092mAbb. 202
❒die Schutzklappe E-Abb. 203 wieder schließen und
die Deckenleuchte D-Abb. 202 in ihrem Sitz
befestigen und prüfen, dass sie eingerastet ist.

195
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0094mAbb. 204

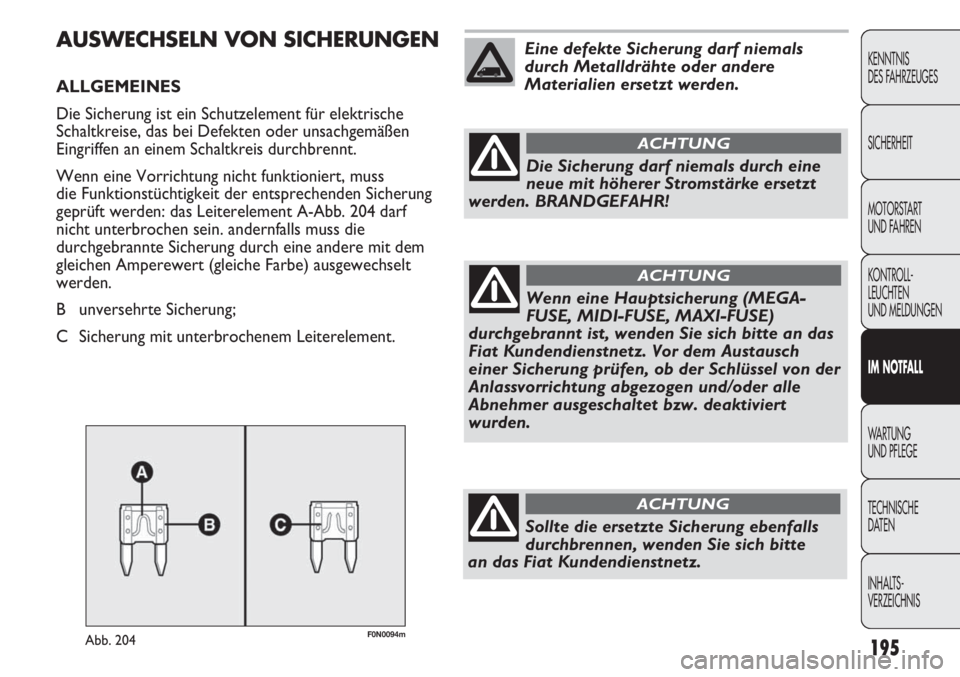

AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische
Schaltkreise, das bei Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss
die Funktionstüchtigkeit der entsprechenden Sicherung
geprüft werden: das Leiterelement A-Abb. 204 darf
nicht unterbrochen sein. andernfalls muss die
durchgebrannte Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe) ausgewechselt
werden.
B unversehrte Sicherung;
C Sicherung mit unterbrochenem Leiterelement.
Eine defekte Sicherung darf niemals
durch Metalldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden. BRANDGEFAHR!
ACHTUNG
Wenn eine Hauptsicherung (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE)
durchgebrannt ist, wenden Sie sich bitte an das
Fiat Kundendienstnetz. Vor dem Austausch
einer Sicherung prüfen, ob der Schlüssel von der
Anlassvorrichtung abgezogen und/oder alle
Abnehmer ausgeschaltet bzw. deaktiviert
wurden.
ACHTUNG
Sollte die ersetzte Sicherung ebenfalls
durchbrennen, wenden Sie sich bitte
an das Fiat Kundendienstnetz.
ACHTUNG

196
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

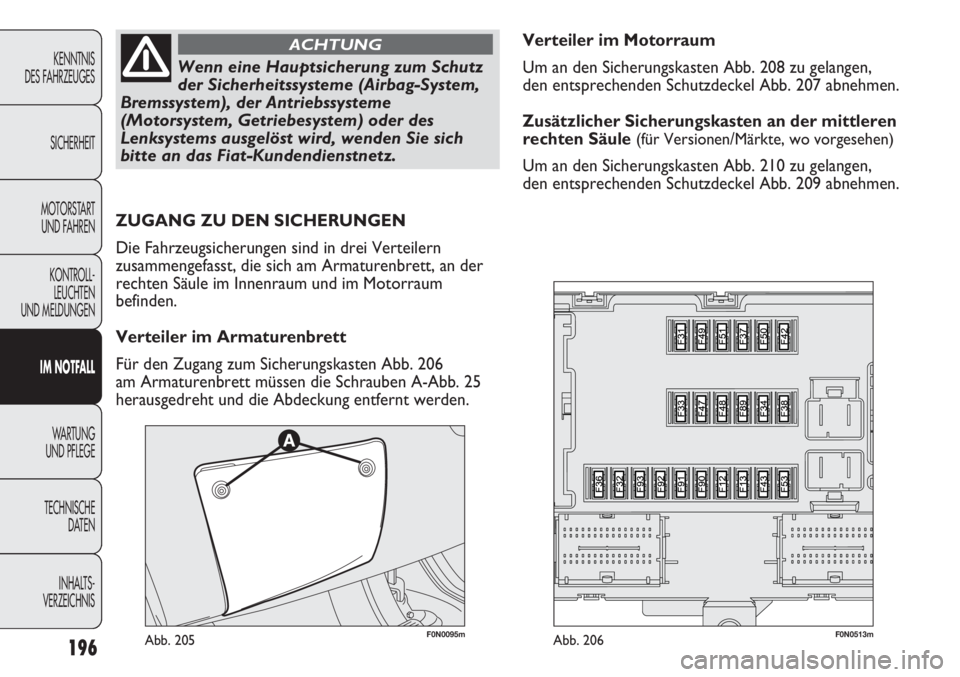

Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbag-System,
Bremssystem), der Antriebssysteme
(Motorsystem, Getriebesystem) oder des
Lenksystems ausgelöst wird, wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
ACHTUNG
F0N0095mAbb. 205F0N0513mAbb. 206
Verteiler im Motorraum
Um an den Sicherungskasten Abb. 208 zu gelangen,
den entsprechenden Schutzdeckel Abb. 207 abnehmen.
Zusätzlicher Sicherungskasten an der mittleren
rechten Säule
(für Versionen/Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb. 210 zu gelangen,
den entsprechenden Schutzdeckel Abb. 209 abnehmen.
ZUGANG ZU DEN SICHERUNGEN
Die Fahrzeugsicherungen sind in drei Verteilern
zusammengefasst, die sich am Armaturenbrett, an der
rechten Säule im Innenraum und im Motorraum
befinden.
Verteiler im Armaturenbrett
Für den Zugang zum Sicherungskasten Abb. 206
am Armaturenbrett müssen die Schrauben A-Abb. 25
herausgedreht und die Abdeckung entfernt werden.
